Формирователь пачек импульсов

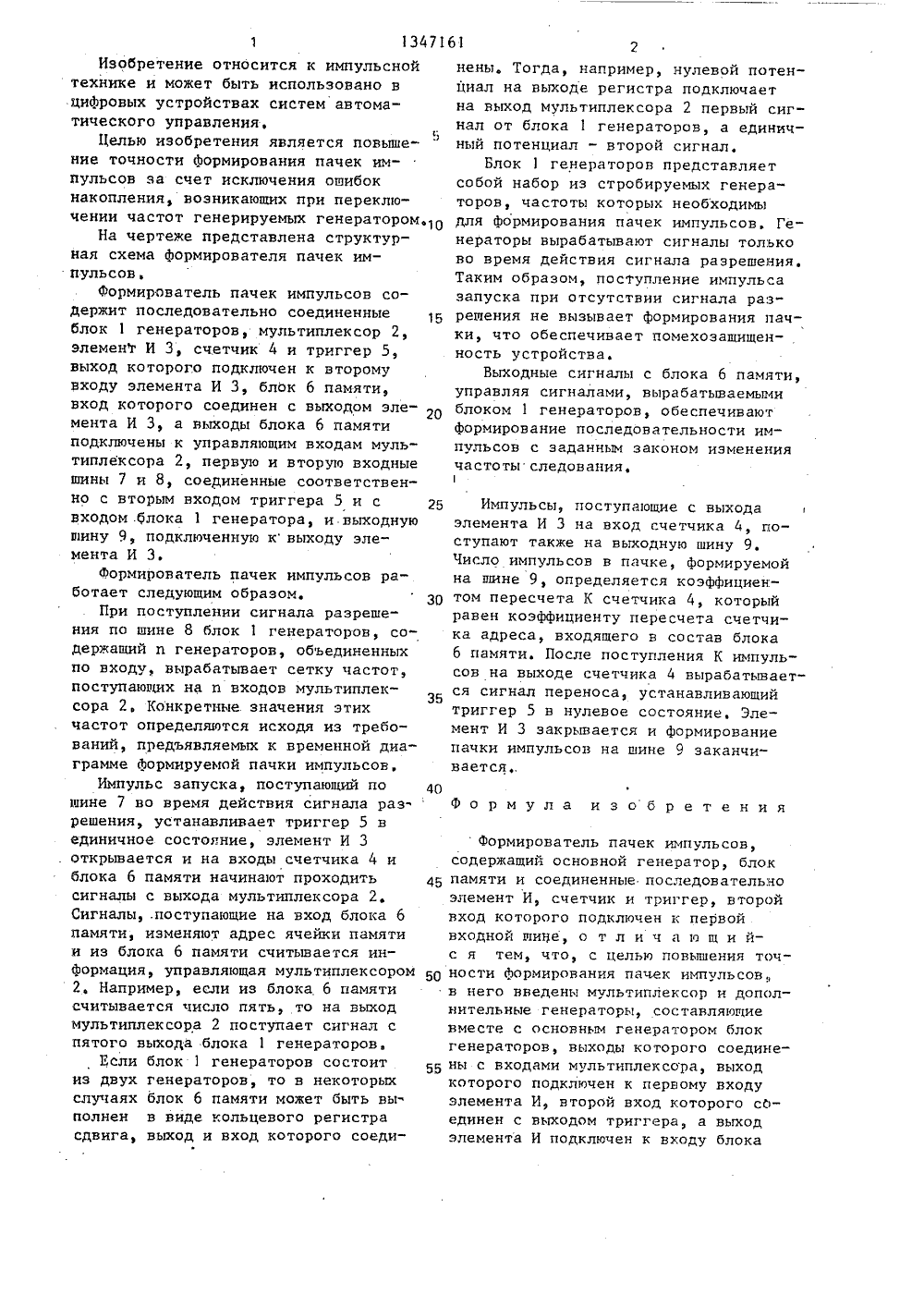

Изобретение относится к импульснойтехнике и может быть использовано вциАровых устройствах систем автоматического управления,Целью изобретения является повышение точности Аормирования пачек импульсов за счет исключения ошибокнакопления, возникающих при переключении частот генерируемых генератором.1 ОНа чертеже представлена структурная схема формирователя пачек импульсов,Формирователь пачек импульсов содержит последовательно соединенныеблок 1 генераторов, мультиплексор 2,элеменг И 3, счетчик 4 и триггер 5,выход которого подключен к второмувходу элемента И 3, блок 6 памяти,вход которого соединен с выходом элемента И 3, а выходы блока 6 памятиподключены к управляющим входам мультиплексора 2, первую и вторую входныешины 7 и 8, соединенные соответственно с вторым входом триггера 5 и с 25входом .блока 1 генератора, и выходнуюшину 9, подключенную к выходу элемента И 3.Формирователь пачек импульсов работает следующим образом.ЗОПри поступлении сигнала разрешения по шине 8 блок 1 генераторов, содержащий п генераторов, объединенныхпо входу, вырабатывает сетку частот,поступающих на п входов мультиплексора 2. Конкретные значения этихчастот определяются исходя из требований, предъявляемых к временной диаграмме Аормируемой пачки импульсов.Импульс запуска, поступающий пошине 7 во время действия сигнала раз-решения, устанавливает триггер 5 вединичное состояние, элемент И 3. открывается и на входы счетчика 4 иблока 6 памяти начинают проходить 45сигналы с выхода мультиплексора 2Сигналы, .поступающие на вход блока 6памяти, изменяют адрес ячейки памятии из блока 6 памяти считывается информация, управляющая мультиплексором 5 О2, Например, если из блока 6 памятисчитывается число пять, то на выходмультиплексора 2 поступает сигнал спятого выхода блока 1 генераторов.Если блок 1 генераторов состоитиз двух генераторов, то в некоторыхслучаях блок 6 памяти может быть выполнен в виде кольцевого регистрасдвига, выход и вход которого соеди- а иены. Тогда, например, нулевой потенциал на выходе регистра подключает на выход мультиплексора 2 первый сигнал ат блока 1 генераторов, а единичный потенциал - второй сигнал.Блок 1 генераторов представляет собой набор из страбируемых генераторов, частоты которых необходимы для формирования пачек импульсов, Генераторы вырабатывают сигналы только во время действия сигнала разрешения, Таким образом, поступление импульса запуска при отсутствии сигнала разрешения не вызывает формирования пачки, что обеспечивает помехозащищенность устройства.Выходные сигналы с блока 6 памяти, управляя сигналами, вырабатываемыми блоком 1 генераторов, обеспечивают формирование последовательности импульсов с заданным законам изменения частоты следования.Импульсы, поступающие с выхода элемента И 3 на вход счетчика 4, поступают также на выходную шину 9, Число импульсов в пачке, формируемой на шине 9, определяется коэффициентом пересчета К счетчика 4, который равен коэффициенту пересчета счетчика адреса, входящего в состав блока 6 памяти. После поступления К импульсов на выходе счетчика 4 вырабатывается сигнал переноса, устанавливающий триггер 5 в нулевое состояние. Элемент И 3 закрывается и формирование пачки импульсов на шине 9 заканчиваетсяФормула изобретенияФормирователь пачек импульсов, содержащий основной генератор, блок памяти и соединенные последовательно элемент И, счетчик и триггер, второй вход которого подключен к первой входной нице, а т л и ч а ю щ и йс я тем, чта, с целью повышения точности Аармирования пачек импульсов в него введены мультиплексор и дополнительные генераторы, составляющие вместе с основным генератором блок генераторов, выходы которого соединены с входами мультиплексора, выход которого подключен к первому входу элемента И, второй вход которого сбединен с выходам триггера, а выход элемента И подключен к входу блока1347161 Составитель В,ЛобынцевТехред И,Верес Корректор В,Бутяга Редактор ИЛулла Заказ 512 б/50 Тираж 899 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035; Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 памяти, выходы которого соединены с управляющими входами мультиплексора, причем вторая входная шина подключена.,к входу блока генераторов, а выходная шина соединена с выходом элемента И.
