Формирователь импульсов управления многофазным вентильным преобразователем

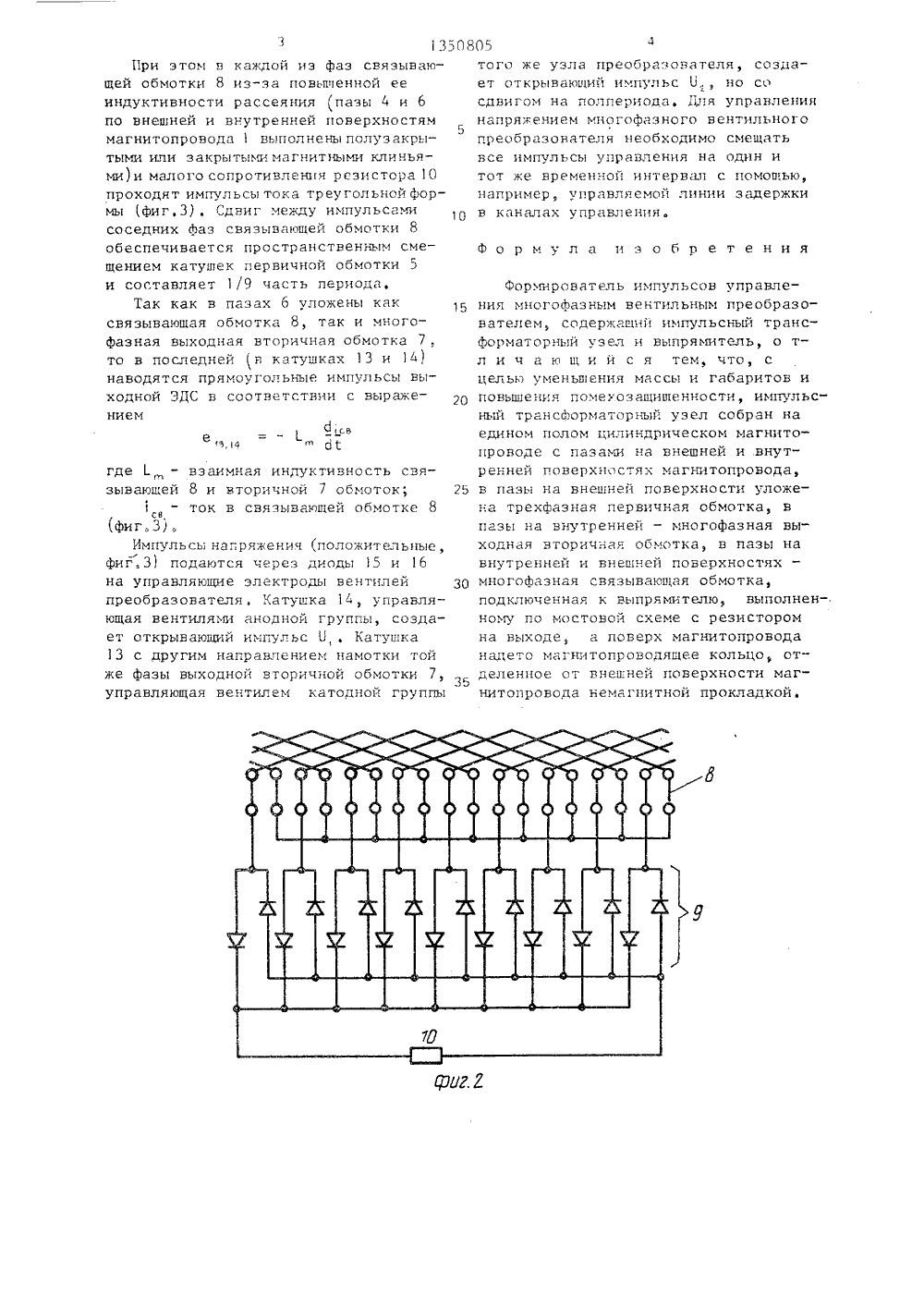

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19) ( 51)4 Н 02 Р 13 О РЕТЕНИЯ 1) 3675285/ 2) 19,12 83 6) 07,11,87 2) И,А,Кари 24 ГОСУДАРСТВЕНКЫИ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫ Бюл, Р 41(56) Системыи ионными элеМ.: Информэлерис, 15,(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ УПРАВЛЕНИЯ МНОГОФАЗНЫМ ВЕНТИЛЬНЫМ ПРЕОБРАЗОВАТЕЛЕМ(57) Изобретение относится к областиэлектротехники и может быть использовано при построении устройств импульсно-фазового управления мостовым миогофазным вентильным преобразователемЦель изобретения - уменьшение массыи габаритов и повышение помехоэащи1350805 2 ( щенности Формирователя импульсов,Формирователь состоит из полого цилиндрическОГО шихтсваннОГО маГнитс"провода 1 с зубцами 2 на внутреннейи зубцами 3 на внешней его поверхностях, В пазы 4 на внешней поверхностимагнитопровода 1 уложена трехфазнаяпервичная обмотка 5, питаемая от сети переменного тока. В пазы 6 навНутренней поверхности улажена многофазная выходная вторичная обмотка 7.В пазы 4 и 6 уложена многофазная связывающая обмотка 8, через мостовойвыпрямитель на диодах 15, 16 включенИзобретение относится к электротехнике и может быть использованопри построении устройств импульснофазового управления мостовым многофазным вентильным преобразователем.Цель изобретения - уменьшениемассы и габаритов и повышение помехозащищеннасти формирователя иьпульсов,На фиг, 1 представлена конструкция Формирователя импульсов в развернутом виде; на Фиг.2 - принципиальная электрическая схема связывающей обмотки; на Фиг.3 - диаграммытоков и напряжений фсрмируемыз: импульсов для управления многофазнымвентильным преобразователем,(Формирователь импульсов ,фиг. 1)состоит из единого полого цилиндрического шихтованного магнитапровода1 с зубцами 2 на внутренней и зубцами 3 на внешней его поверхностях,В пазы 4 на внешней поверхности маг-.нитопровода 1 по правилам укладкиобмоток асинхронных машин уложенатрехфазная первичная обмотка 5. Гитаемая от сети переменного тока(АБС). В пазы 6 на внутренней поверх=.ности магнитопровода 1 таким же образом уложена многофазная выходнаявторичная обмотка 7 (например., девятифазная, Фиг.1), В пазы 4 и 6уложена многофазная связывающая обмотка 8, выполненная например, девятифазной и через мостовой выпрямитель 9, реализованный на диодах,включенная на резистор 10 (Фиг,2). ная на резистор,. Катушку связывающейОбмотки 8 охвать 1 вают магнитаправод 1:Поверх магнитапровада 1 надета магнитопрсводящее шихтаваннае кОльцО 11отделенное от зубцов 3 немагнитнойпрокладкой 12 постоянной толщи;ы,Фаза вь 1 ходной вторичной обмотки 7состоит из двух катушек 13,14, имею 11 В 1 х противоположное направление намотки, Каждая такая катушка образуетодин канал управления и подсоединяется через диадь 1 15, 17 к управляюшим электродам вентипей преобразователя. 3 ил Катуш 1 си связывающей обмотки 8 охватывают магнитапровад 1., поверх которого надето магнитопровадящее шихтованное кольцо 11, отделенное от зубцов 3 немагнитной прокладкой 12,например, из сутарспл,;ста - 42 постоянной толщинь 1,Фаза выходной вторичной обмотки 7состоит из двух катушек 13 и 14., имеющих противоположное направление намотки, Каждая такая катушка образует один канал управления и подсоединяется через диоды 15 и 16 к управляющим электродам вентилей одного узлапреобразователя,. Например через диод 16 - к вентилю анаднай группы, ачерез диод 15 - к вентилю катадной Группы ТОГО же узлаФормирователь импульсов работаетследующим образом,При подаче на первичную обмотку 5трехФазного напряженкя той же частоты что и пита.ние ве 11 тильнсга преобразователя, в магнитспроводе 1 с замыканием через кольцс 11 образуетсявращающееся магнитнас. псле, В зтсмслучае немагнитная прокладка 12 создает условия для ргв 1:омерного вращения поля. Так как тот:щина прокладкивыбирается н еб ал ьзх 10( (доли 1 иллиметра) то реактивная составляющаятока первичной цепи незначительна,Вращающееся магнитное поле наводит ЭДС только в трехфазной первичной 5 и многафазнай с,вязываюшей 8обмотках, 3 1311 ри этом н каждой из фаз снязынающей обмотки 8 из-за повышенной ее индуктивности рассеяния (пазык б по внешней и внутренней поверхностям магнитопровода 1 вьполнены полузакрытыми или закрытымимагнитными клиньями) и малого сопротивления резистора 10 проходя т импул ьсы тока тр еу гольной формы (фиг, 3) . Сдвиг между импульсами соседних фаз связывающеЙ обмотки 8 обеспечивается пространственным смещением катушек первичной обмотки 5 и составляет 1/9 часть периода,Так как в пазах б уложены как связывающая обмотка 8, так и мнагофазная выходная вторичная обмотка 7, то в последней 1 н катушках 13 и 1 л) наводятся прямоугольные импульсь выходной ЭДС в соответствии с выражениемев с 1 . где 1. - нзакмная индуктивность связывающей 8 и вторичной 7 обмоток;1- ток в связывающей обмотке 8(фиг.З),Импульсы напряжения (положительные,фиг,З подаются через диоды 15 и 16на управляющие электрадь вентилеЙпреобразователя, Катушка 14, управляющая вентилями анодной группы, создает открывающий импульс О Катушка13 с другим направлением намотки тойже фазы выходной вторичной обмотки 7,управляющая вентилем катодной группы 50805того же узла преобразователя, создает открывающий импульс О но сосдвигом на полперкода. Для управлениянапряжением многофазного вентильного5преобразователя необходимо смещатьвсе импульсы управления на один итот же временной интервал с помощью,например, управляемой линии задержкин каналах управления,Формула и з а б р е т е н и яФормирователь импульсов управле ния мнагафазным вентильным преобразователем, содержащий импульсный трансформаторный узел и выпрямитель, о тл и ч а ю щ к й с я тем, что, сцелью уменьшения массы к габаритов ипаньшенкя помехазащишеннасти, импульсный трансйорматарный узел собран наедином полом цилиндрическом магнитопроноде с пазами на внешней и внутренней поверхностях магнктоправода, 25 в пазы на внешней поверхности уложена трехфазная первичная обмотка, впазы на внутренней - многафазная выходная нторич ая обмотка, в пазы навнутренней и внешней поверхностях Зо многафазная связывающая обмотка,подключенная к выпрямителю, выполнен-,ному по мостовой схеме с резисторомна выходе, а поверх магнитоправоданадето магнитоправадящее кольцо, отделенное от внешней поверхности магнитопровода немагнитной прокладкой,155 ОВО 5 Ячг. 5 Составитель В Балановский Техред И.Нопсвнч Корректор Л, Патай Редактор И.Николайчук Заказ 5295/55 Тираж 659 Подписное ВНИИПИ Государственного комитета СССР по 7 телац нзооое тени Ф и открытий 113035, Москва, Ж-";:5, Раушская наб д,4/5
