Формирователь импульсов включения тиристоров

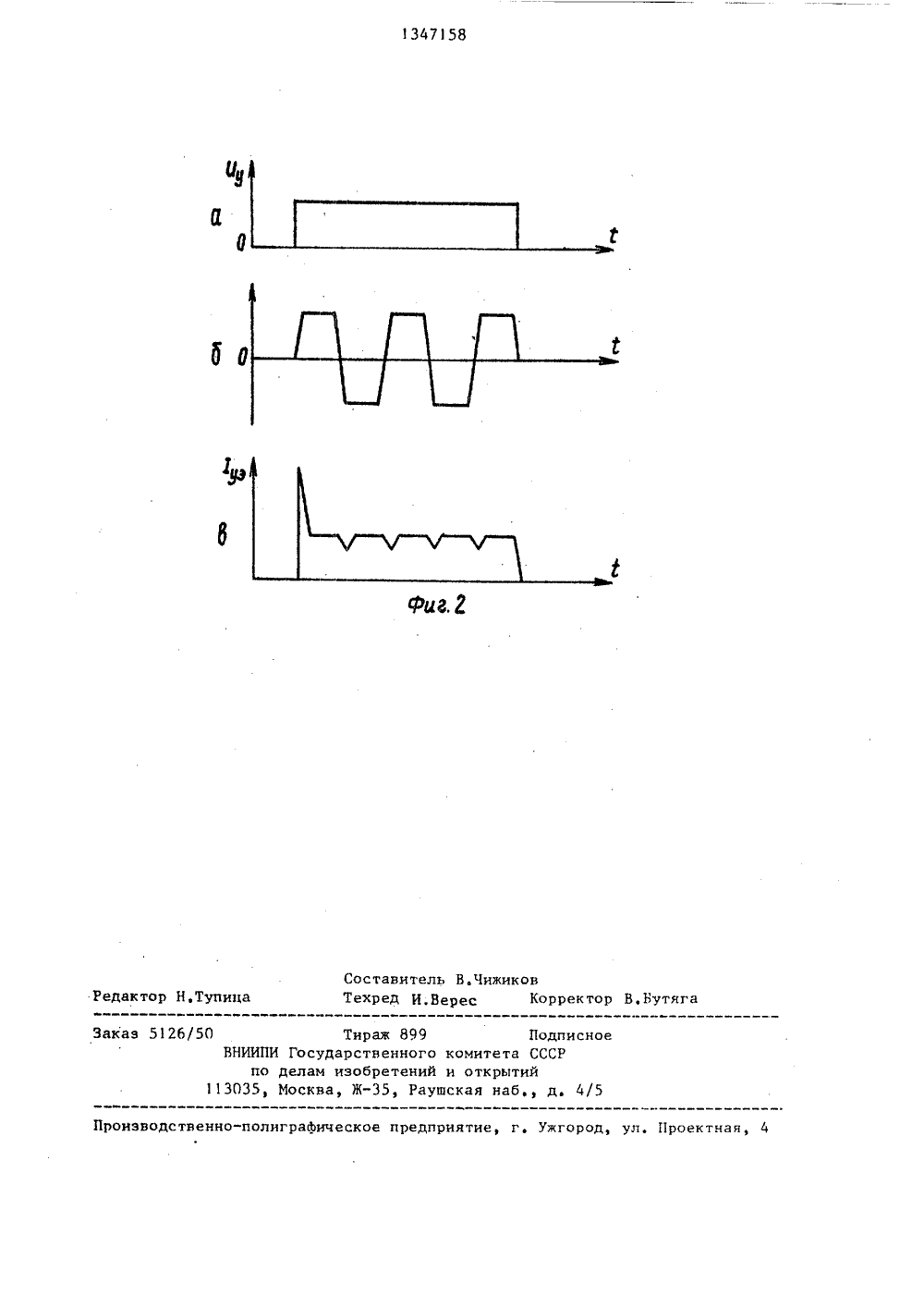

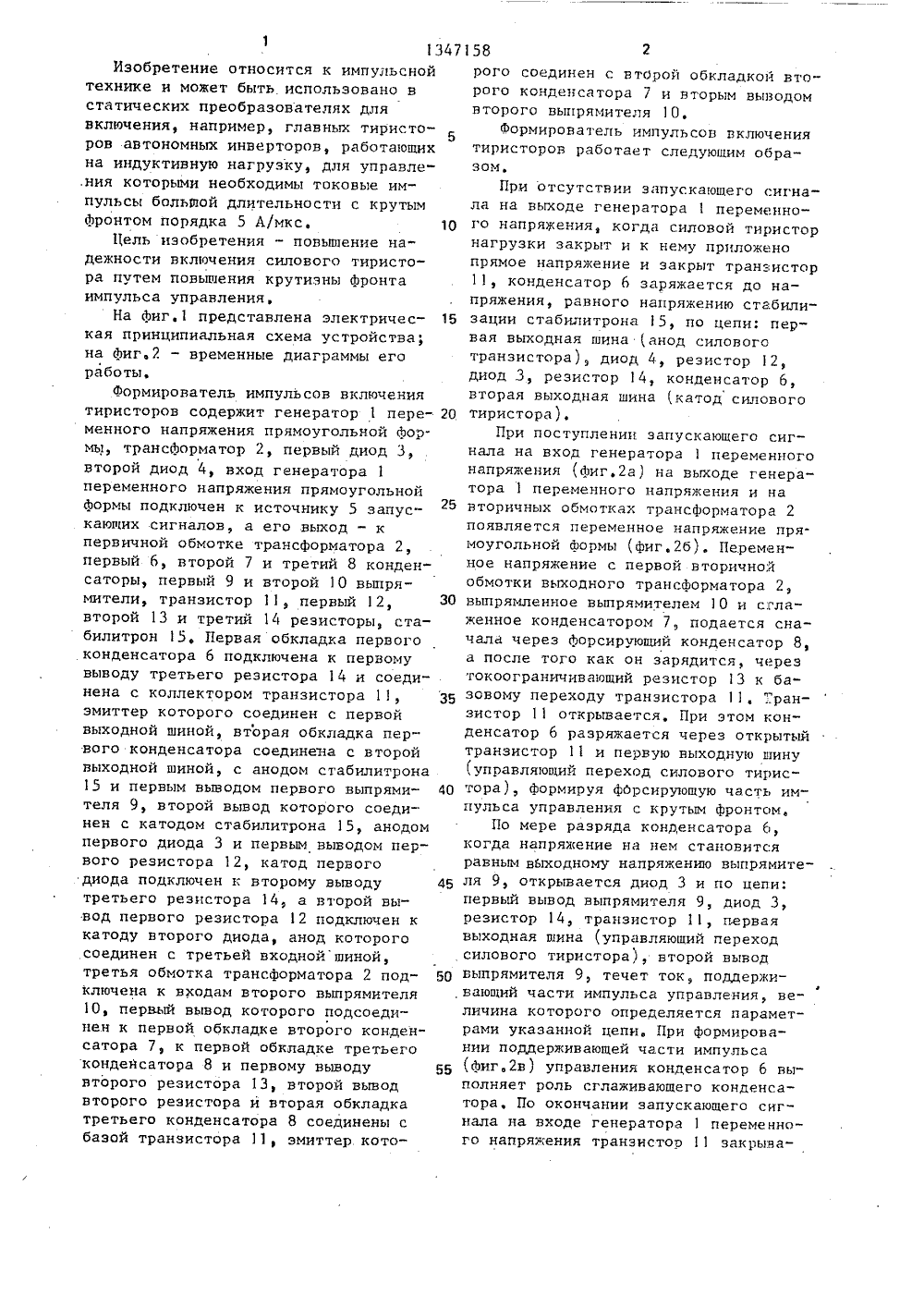

47158 113Изобретение относится к импульснойтехнике и может быть. использовано встатических преобразователях длявключения, например, главных тиристоров автономных инверторов, работающихна индуктивную нагрузку, для управле.ния которыми необходимы токовые импульсы большой длительности с крутымАронтом порядка 5 А/мкс.Цель изобретения - повьшение надежности включения силового тиристора путем повышения крутизны Фронтаимпульса управления,На Аиг1 представлена электрическая принципиальная схема устройства;на Фиг.2 - временные диаграммы егоработы.формирователь импульсов включениятиристоров содержит генератор 1 переменного напряжения прямоугольной Аормы, трансйорматор 2, первый диод 3,второй диод 4, вход генератора 1переменного напряжения прямоугольнойАормы подключен к источнику 5 запус"кающих сигналов, а его выход - кпервичной обмотке трансформатора 2,первый 6, второй 7 и третий 8 конденсаторы, первый 9 и второй 10 выпрямители, транзистор 1, первый 12,второй 13 и третий 14 резисторы, стабилитрон 15. Первая обкладка первогоконденсатора 6 подключена к первомувыводу третьего резистора 14 и соединена с коллектором транзистора 11,эмиттер которого соединен с первойвыходной шиной, вторая обкладка первого конденсатора соединена с второйвыходной шиной, с анодом стабилитрона15 и первым выводом первого выпрямителя 9, второй вывод которого соединен с катодом стабилитрона 15, анодомпервого диода 3 и первым выводом первого резистора 12, катод первогодиода подключен к второму выводутретьего резистора 14, а второй вывод первого резистора 12 подключен ккатоду нторого диода, анод которогосоединен с третьей входнойшиной,третья обмотка трансформатора 2 подключена к входам второго выпрямителя10, первый вывод которого подсоединен к первой обкладке второго конденсатора 7, к первой обкладке третьегоконденсатора 8 и первому выводувторого резистора 13, второй выводвторого резистора и вторая обкладкатретьего конденсатора 8 соединены сбазой транзистора 11, эмиттер кото 5 10 15 20 25 30 35 40 45 рого соединен с второй обкладкой второго конденсатора 7 и вторым выводомвторого выпрямителя 10.Формирователь импульсов включениятиристорон работает следующим образом,При отсутствии запускающего сигнала на выходе генератора 1 переменного напряжения, когда силовой тиристорнагрузки закрыт и к нему приложенопрямое напряжение и закрыт транзистор11, конденсатор 6 заряжается до напряжения, равного напряжению стабилизации стабилитрона 15, по цепи: первая выходная шина (анод силовоготранзистора), диод 4, резистор 12,диод 3, резистор 14, конденсатор 6,вторая выходная шина (катод силовоготиристора).При поступлении запускающего сигнала на вход генераторапеременногонапряжения (Аиг,2 а) на выходе генератора 1 переменного напряжения и навторичных обмотках трансформатора 2появляется переменное напряжение пря.моугольной Формы (фиг,2 б). Переменное напряжение с первой вторичнойобмотки выходного трансформатора 2,выпрямленное выпрямителем 10 и сглаженное конденсатором 7, подается сначала через Форсирующий конденсатор 8,а после того как он зарядится, черезтокоограничивающий резистор 13 к базовому переходу транзистора 11, Транзистор 11 открывается, При этом конденсатор 6 разряжается через открытыйтранзистор 11 и первую выходную шину(управляющий переход силового тиристора), формируя Форсирующую часть импульса управления с крутым Фронтом,По мере разряда конденсатора 6,когда напряжение на нем становитсяравным выходному на.пряжению выпрямителя 9, открывается диод 3 и по цепи:первый вывод выпрямителя 9, диод 3,резистор 14, транзистор 11, перваявыходная шина (управляющий переходсилового тиристора), второй вывод выпрямителя 9, течет ток, поддерживающий части импульса управления, величина которого определяется параметрами указанной цепи. При формировании поддерживающей части импульса(Аиг.2 в) управления конденсатор б выполняет роль сглаживающего конденсатора, По окончании запускающего сигнала на входе генератора 1 переменного напряжения транзистор 11 закрына з13473 ется, конденсаторы 7 и 8 разряжаются, а конденсатор 6 дозаряжается до напряжения стабилизации стабилитрона 15 после закрытия силового тиристора,5 когда к нему прикладывается прямое напряжение.Формула изобретения Формирователь импульсов включения тиристоров, содержащий генератор переменного напряжения прямоугольной формы, трансформатор, первый диод, второй диод, вход генератора переменного напряжения прямоугольной формы подключен к источнику запускающих сигналов, а его выход - к первичной обмотке трансформатора, .о т л и - ч а ю щ и й с я тем, что, с целью повышения надежности включения сидо" 20 вого тиристора путем повышения крутизны фронта импульса управления, введены первый, второй и третий конденсаторы, первый и второй выпрямители, транзистор, первый, второй и 25 третий резисторы, стабилитрон, первая обкладка первого конденсатора подключена к первому выводу третьего резис 584тора и соединена с коллектором транзистора, эмиттер которого соединен с первой выходной шиной, вторая обкладка первого конденсатора соединена с второй выходной шиной, с анодом стабилитрона и первым выводом первого выпрямителя, второй вывод которого соединен с катодом стабилитрона, ано. дом первого диода и первым выводом первого резистора, катод первого диода подключен к второму выводу тре. тьего резистора, а второй вывод первого резистора подключен к катоду второго диода, анод которого соединей с третьей выходной шиной, третья обмотка трансформатора подключена к входам второго выпрямителя, первый вывод которого подсоединен к первой обкладке второго конденсатора, к первой обкладке третьего конденсатора и первому выводу второго резистора, второй вывод второго резистора и вторая обкладка третьего конденсатора соединены с базой транзистора,эмиттер которого соединен с второй обкладкой второго конденсатора и вторым выводом второго выпрямителя.1347158 Сос Тех тель В.Чижик И,ВересРедактор Н,Тупиц орректор В,Б Закаэ 5126/50 Тираж 899 ВНИИПИ Государственного ко по делам иэобретений и 13035, Москва, Ж, РаушскПодписитета СССР ткрытии я наб.,эводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
