Формирователь изображения тест-объекта
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1352282
Авторы: Костюченко, Стратонов
Текст

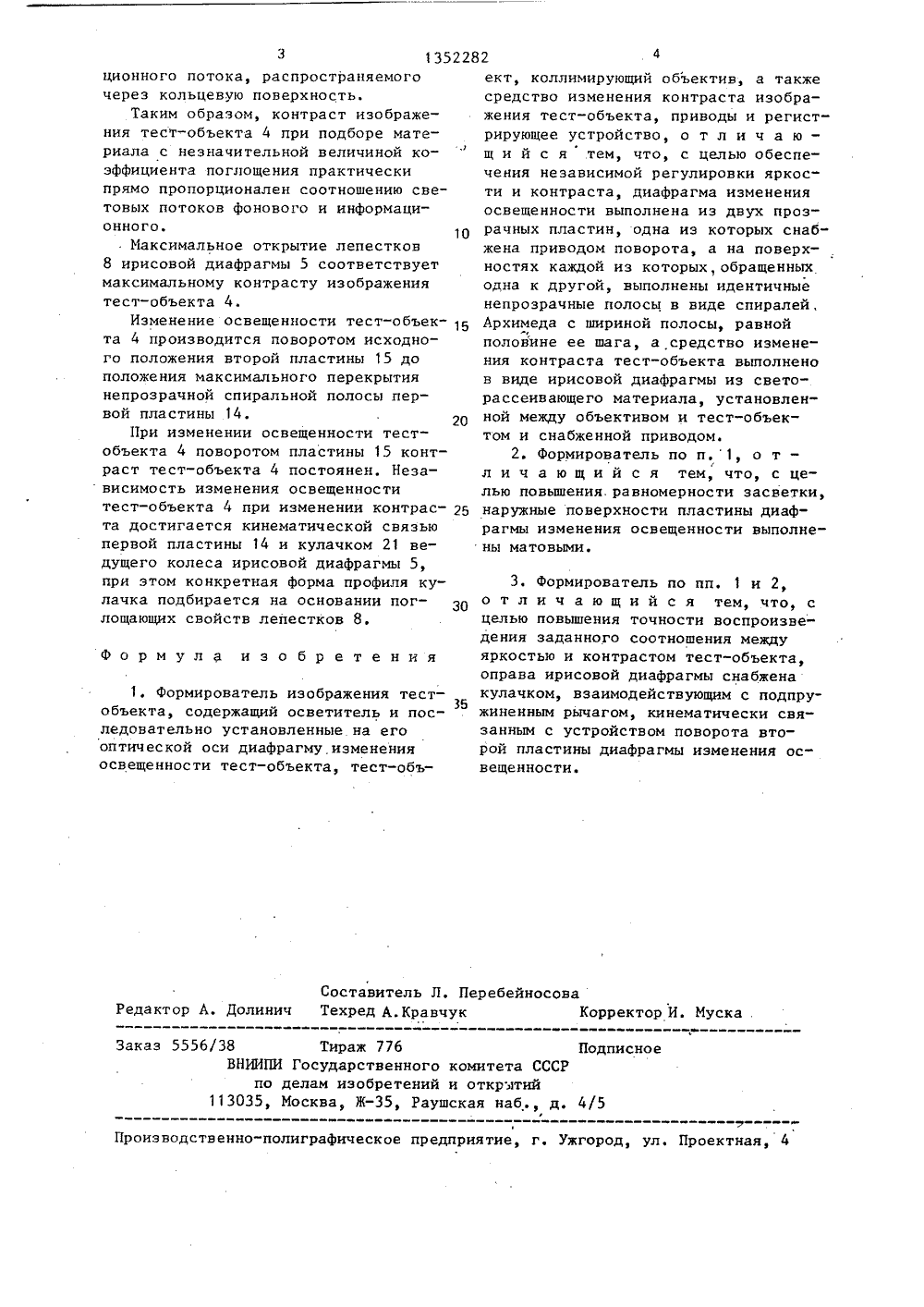

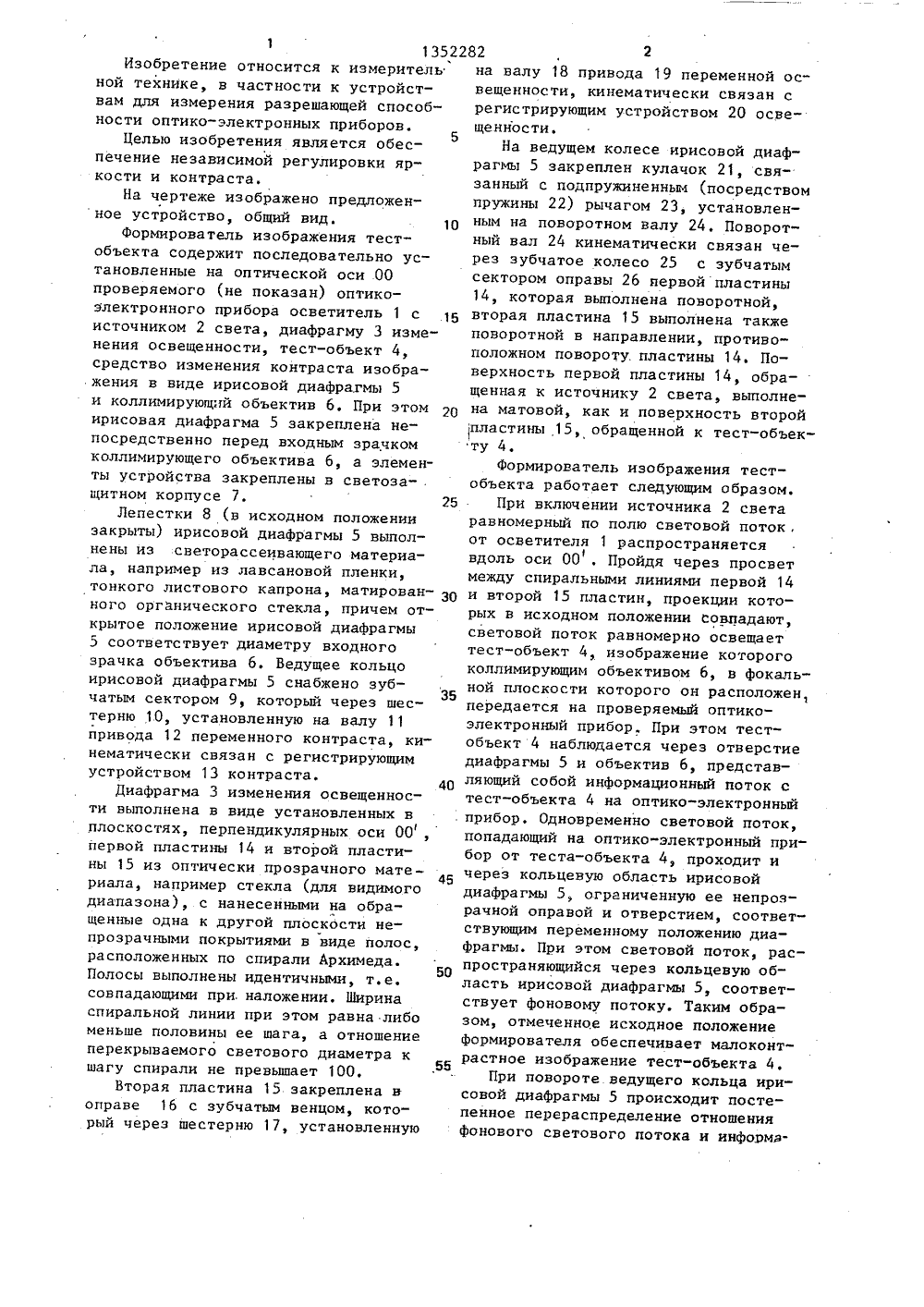

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКРЕСПУБЛИК 00 01 НИ в Г 5 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ОПИСАНИЕ ИЗОБ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССРУ 757897, кл. С 01 М 11/00, 1978.(54) ФОРМИРОВАТЕЛЬ ИЗОБРАЖЕНИЯ ТЕСТОБЪЕКТА(57) Изобретение относится к измерительной технике, в частности к устрвам для измерения разрешающей способности оптико-электронных приборов,Цель изобретения - обеспечение независимой регулировки яркости и контраста. В устр-ве диафрагма 3 изменения освещенности выполнена из двух,80135228 прозрачных пластин 14 и 15, на обращенных одна к другой поверхностях,которых выполнены идентичные непрозрачные полосы в виде спиралей Архимеда, Ширина полосы не превышаетполовины ее шага. Тест-объект 4 равномерно освещается световым потокомосветителя 1, прошедшим через просвет между спиралями пластин 14 и 15.Кинематичгская связь пластины 14 скулачком 21 ведущего колеса ирисовойдиафрагмы 5 обеспечивает независимость изменения освещенности тестобъекта 4 при изменении его контраста. Форма профиля кулачка 21 обусловлена поглощающими св-вами лепестков8 диафрагмы 52 з.п.ф-лы. 1 ил.2 2на валу 18 привода 19 переменной освещенности, кинематически связан с регистрирующим устройством 20 освещенности.На ведущем колесе ирисовой диафрагмы 5 закреплен кулачок 21, связанный с подпружиненным (посредством пружины 22) рычагом 23, установленным на поворотном валу 24, Поворотный вал 24 кинематически связан через зубчатое колесо 25 с зубчатым сектором оправы 26 первой пластины 14, которая выполнена поворотной, вторая пластина 15 выполнена также поворотной в направлении, противоположном повороту. пластины 14. Поверхность первой пластины 14, обращенная к источнику 2 света, выполнена матовой, как и поверхность второй пластины 15, обращенной к тест-объекту 4.Формирователь изображения тест- объекта работает следующим образом.При включении источника 2 света равномерный по полю световой поток, от осветителя 1 распространяется вдоль оси 00 . Пройдя через просвет между спиральными линиями первой 14 и второй 15 пластин, проекции которых в исходном положении совпадают, световой поток равномерно освещает тест-объект 4, изображение которого коллимирующим объективом 6, в фокальной плоскости которого он расположен, передается на проверяемый оптико- электронный прибор. При этом тест- объект 4 наблюдается через отверстие диафрагмы 5 и объектив 6, представляющий собой информационный поток с тест-объекта 4 на оптико-электронный прибор. Одновременно световой поток, попадающий на оптико-электронный прибор от теста-объекта 4, проходит и через кольцевую область ирисовой диафрагмы 5, ограниченную ее непрозрачной оправой и отверстием, соответствующим переменному положению диафрагмы, При этом световой поток, распространяющийся через кольцевую область ирисовой диафрагмы 5, соответствует фоновому потоку, Таким образом, отмеченное исходное положение формирователя обеспечивает малоконтрастное изображение тест-объекта 4,При повороте ведущего кольца ирисовой диафрагмы 5 происходит постепенное перераспределение отношения фонового светового потока и информл 25 40 135228Изобретение относится к измерительной технике, в частности к устройствам для измерения разрешающей способности оптико-электронных приборов.5Целью изобретения является обеспечение независимой регулировки яркости и контраста.На чертеже изображено предложенное устройство, общий вид. 10Формирователь изображения тестобъекта содержит последовательно установленные на оптической оси 00проверяемого (не показан) оптикоэлектронного прибора осветитель 1 с 15источником 2 света, диафрагму 3 изменения освещенности, тест-объект 4,средство изменения контраста изображения в виде ирисовой диафрагмы 5и коллимирующий объектив 6. При этомирисовая диафрагма 5 закреплена непосредственно перед входным зрачкомколлимирующего объектива 6, а элементы устройства закреплены в светозащитном корпусе 7.Лепестки 8 (в исходном положениизакрыты) ирисовой диафрагмы 5 выполнены из светорассеивающего материала, например из лавсановой пленки,тонкого листового капрона, матирован- З 0ного органического стекла, причем открытое положение ирисовой диафрагмы5 соответствует диаметру входногозрачка объектива 6. Ведущее кольцоирисовой диафрагмы 5 снабжено зуб 35чатым сектором 9, который через шестерню 10, установленную на валу 1 1привода 12 переменного контраста, кинематически связан с регистрирующимустройством 13 контраста.Диафрагма 3 изменения освещенности выполнена в виде установленных вплоскостях, перпендикулярных оси 00(первой пластины 14 и второй пластины 15 из оптически прозрачного материала, например стекла (для видимогодиапазона), с нанесенными на обращенные одна к другой плоскости непрозрачными покрытиями в виде полос,расположенных по спирали Архимеда.Полосы выполнены идентичными, т.е.совпадающими при, наложении. Ширинаспиральной линии при этом равна либоменьше половины ее шага, а отношениеперекрываемого светового диаметра к,55шагу спирали не превышает 100,Вторая пластина 15 закреплена воправе 16 с зубчатым венцом, который через шестерню 17, установленную135 Формула изобретения Составитель Л. ПеребейносоваРедактор А. Долинич Техред А.Кравчук Корректор И. Муска Заказ 5556/38 Тираж 776 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 ционного потока, распространяемого через кольцевую поверхность.Таким образом, контраст изображения тест-объекта 4 при подборе материала с незначительной величиной коэффициента поглощения практически прямо пропорционален соотношению световых потоков фонового и информационногоМаксимальное открытие лепестков 8 ирисовой диафрагмы 5 соответствует максимальному контрасту изображения тест-объекта 4.Изменение освещенности тест-объекта 4 производится поворотом исходного положения второй пластины 15 до положения максимального перекрытия непрозрачной спиральной полосы первой пластины 14.При изменении освещенности тест- объекта 4 поворотом пластины 15 контраст тест-объекта 4 постоянен, Независимость изменения освещенности тест-объекта 4 при изменении контраста достигается кинематической связью первой пластины 14 и кулачком 21 ведущего колеса ирисовой диафрагмы 5, при этом конкретная форма профиля кулачка подбирается на основании поглощающих свойств лепестков 8. 1. Формирователь иэображения тест- объекта, содержащий осветитель и последовательно установленные на его оптической оси диафрагму изменения освещенности тест-объекта, тест-объ 22824ект, коллимирующий объектив, а также средство изменения контраста изображения тест-объекта, приводы и регистрирующее устройство, о т л и ч а ю - щ и й с я тем, что, с целью обеспечения независимой регулировки яркости и контраста, диафрагма изменения освещенности выполнена из двух прозрачных пластин, одна из которых снабжена приводом поворота, а на поверхностях каждой из которых, обращенных одна к другой, выполнены идентичные непрозрачные полосы в виде спиралей, Архимеда с шириной полосы, равной половине ее шага, а средство изменения контраста тест-объекта выполнено в виде ирисовой диафрагмы иэ свето- рассеивающего материала, установленной между объективом и тест-объектом и снабженной приводом.2. Формирователь по п.1, о т -л и ч а ю щ и й с я тем, что, с целью повышения. равномерности засветки, 25 наружные поверхности пластины диафрагмы изменения освещенности выполнены матовыми. 3. Формирователь по пп. 1 и 2,о т л и ч а ю щ и й с я тем, что, с целью повышения точности воспроизведения заданного соотношения между яркостью и контрастом тест-объекта, оправа ирисовой диафрагмы снабжена кулачком, взаимодействующим с подпружиненным рычагом, кинематически связанным с устройством поворота второй пластины диафрагмы изменения освещенности.
