Формирователь управляющих сигналов для светомузыкального устройства
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

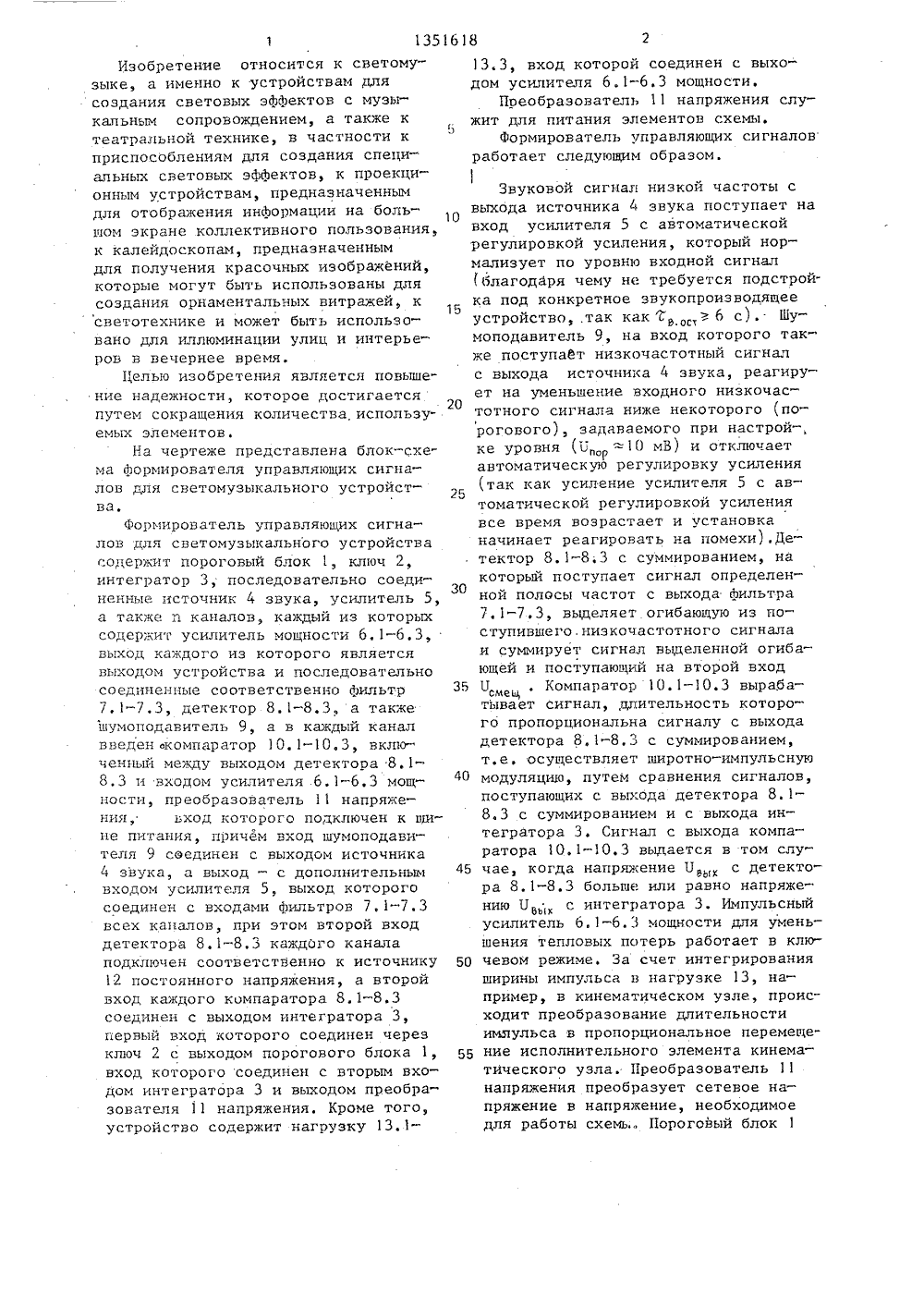

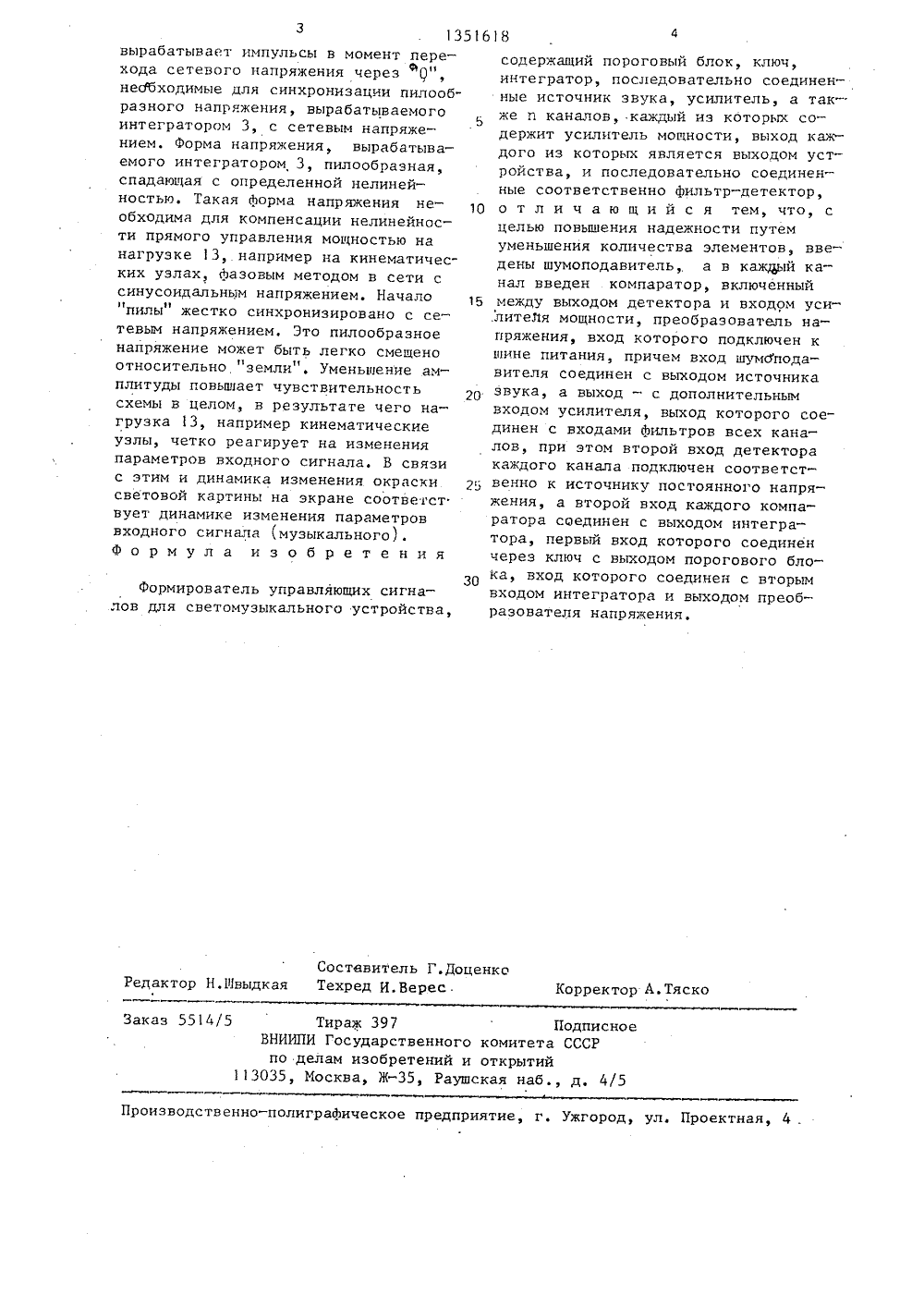

510 15 20 25 30 35 40 45 50 55 Изобретение относится к светомузыке, а именно к устройствам для создания световых эффектов с музыкапьным сопровождением, а также к театральной технике в частности к приспособлениям для создания специальных световых эффектов, к проекционным устройствам, предназначенным для отображения информации на большом экране коллективного пользования, к калейдоскопам, предназначенным для получения красочных изображений, которые могут быть использованы для создания орнаментальных витражей, к светотехнике и может быть использовано для иллюминации улиц и интерьеров в вечернее время.Целью изобретения является повышение надежности, которое достигаетсяпутем сокращения количества,используемых элементов.Иа чертеже представлена блок-схема формирователя управляющих сигналов для светомузыкального устройства,Формирователь управляющих сигналов для светомузыкального устройствасодержит пороговый блок 1 ключ 2,интегратор 3, последовательно соединенные источник 4 звука, усилитель 5,а также и каналов, каждый из которыхсодержит усилитель мощности 6,1-6.3,выход каждого из которого являетсявыходом устройства и последовательносоединенные соответственно фильтр7,1-7.3, детектор 8.1-8,3, а такжешумоподавитель 9, а в каждый каналвведен окомпаратор 10.1-10,3, включенный между выходом детектора 8,18,3 и входом усилителя .6.1-.6.3 мощности, преобразователь 11 напряжения вход которого подключен к шине питания, причем вход шумоподавителя 9 соединен с выходом источника4 звука, а выход - с дополнительнымвходом усилителя 5, выход которогосоединен с входами фильтров 7.1-7,3всех каналов, при этом второй входдетектора 8.1-8.3 каждого каналаподключен соответственно к источнику12 постоянного напряжения, а второйвход каждого компаратора 8.1-8.3соединен с выходом интегратора 3,первый вход которого соединен черезключ 2 с выходом порогового блока 1,вход которого соединен с вторым входом интегратора 3 и выходом преобразователя 11 напряжения. Кроме того,устройство содержит нагрузку 13.113.3, вход которой соединен с выходом усилителя 6.1-6.3 мощности.Преобразователь 11 напряжения служит для питания элементов схемы.Формирователь управляющих сигналов работает следующим образом.1Звуковой сигнал низкой частоты с выхода источника 4 звука поступает на вход усилителя 5 с автоматической регулировкой усиления, который нормализует по уровню входной сигнал1 благодаря чему не требуется подстрой.ка под конкретное звукопроизводящееустройствотак как с6 с). Шумоподавитель 9, на вход которого также поступает низкочастотный сигналс выхода источника 4 звука, реагирует на уменьшение входного низкочастотного сигнала ниже некоторого (порогового), задаваемого при настрой-,ке уровня (й = 10 мБ) и отключаетавтоматическую регулировку усиления(так как усиление усилителя 5 с автоматической регулировкой усилениявсе время возрастает и установканачинает реагировать на помехи).Детектор 8.1-8.3 с суммированием, накоторый поступает сигнал определенной полосы частот с выхода фильтра7,1-7.3, выделяет огибающую из поступившего. низкочастотного сигналаи суммирует сигнал выделенной огибающей и поступающий на второй вход Компаратор 10.1-10,3 вырабатывает сигналцлительность которого пропорциональна сигналу с выхода детектора 81 -8.3 с суммированием, т,е, осуществляет широтно-импульсную модуляцию, путем сравнения сигналов, поступающих с выхода детектора 8,1- 8.3 с суммированием и с выхода интегратора 3. Сигнал с выхода компаратора 10.1-10.3 выдается в том случае, когда напряжение 11 , с детектора 8,1-8.3 больше или равно напряжению 11;, с интегратора 3. Импульсныйусилитель 6,1-6,3 мощности для уменьшения тепловых потерь работает в ключевом режиме. За счет интегрированияширины импульса в нагрузке 13, например, в кинематичЕском узле, происходит преобразование длительностиимпульса в пропорциональное перемещение исполнительного элемента кинематического узла. Преобразователь 11 напряжения преобразует сетевое напряжение в напряжение, необходимое для работы схемь, Пороговый блок 1Тираэк 397 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Заказ 5514/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 з 13516 вырабатывает импульсы в момент перехода сетевого напряжения через необходимые для синхронизации пилообразного напряжения, вырабатываемого5 интегратором 3, с сетевым напряжением. Форма напряжения, вырабатываемого интегратором 3, пилообразная, спадающая с определенной нелинейностью. Такая форма напряжения необходима для компенсации нелинейности прямого управления мощностью на нагрузке 13, например на кинематических узлах, фазовым методом в сети с синусоидальным напряжением. Начало 11 1пилы жестко синхронизировано с сетевым напряжением, Это пилообразное напряжение может быть легко смещено относительно земли". Уменьшение амплитуды повьшает чувствительностьсхемы в целом, в результате чего нагрузка 3, например кинематическиеузлы, четко реагирует на измененияпараметров входного сигнала. В связис этим и динамика изменения окраскисветовой картины на экране соответствует динамике изменения параметроввходного сигнала (музыкального).Ф о р м у л а изобретения ЗОФормирователь управляющих сигналов для светомузыкального устройства,содержащий пороговый блок, ключ,интегратор, последовательно соединенные источник звука, усилитель, а также и каналов, каждый из которых содержит усилитель мощности, выход каждого из которых является выходом устройства, и последовательно соединенные соответственно фильтр-детектор,о т л и ч а ю щ и й с я тем, что, сцелью повышения надежности путемуменьшения количества элементов, введены шумоподавитель, а в кажулй канал введен компаратор, включенныймежду выходом детектора и входом усилителя мощности, преобразователь напряжения, вход которого подключен кшине питания, причем вход шумОподавителя соединен с выходом источниказвука, а выход - с дополнительнымвходом усилителя, выход которого соединен с входами фильтров всех каналов, при этом второй вход детекторакаждого канала подключен соответственно к источнику постоянного напряжения, а второй вход каждого компаратора соединен с выходом интегратора, первый вход которого соединенчерез ключ с выходом порогового блока, вход которого соединен с вторымвходом интегратора и выходом преобразователя напряжения.
СмотретьЗаявка
3901127, 27.05.1985
КАЗАНСКИЙ АВИАЦИОННЫЙ ИНСТИТУТ ИМ. А. Н. ТУПОЛЕВА
БУКАТИН ВАЛЕНТИН ПЕТРОВИЧ, ГАЛЕЕВ БУЛАТ МАХМУДОВИЧ, САЙФУЛЛИН РУСТАМ ФАТТАХОВИЧ
МПК / Метки
МПК: A63J 17/00
Метки: светомузыкального, сигналов, управляющих, устройства, формирователь
Опубликовано: 15.11.1987
