Рубительная машина для измельчения целых деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

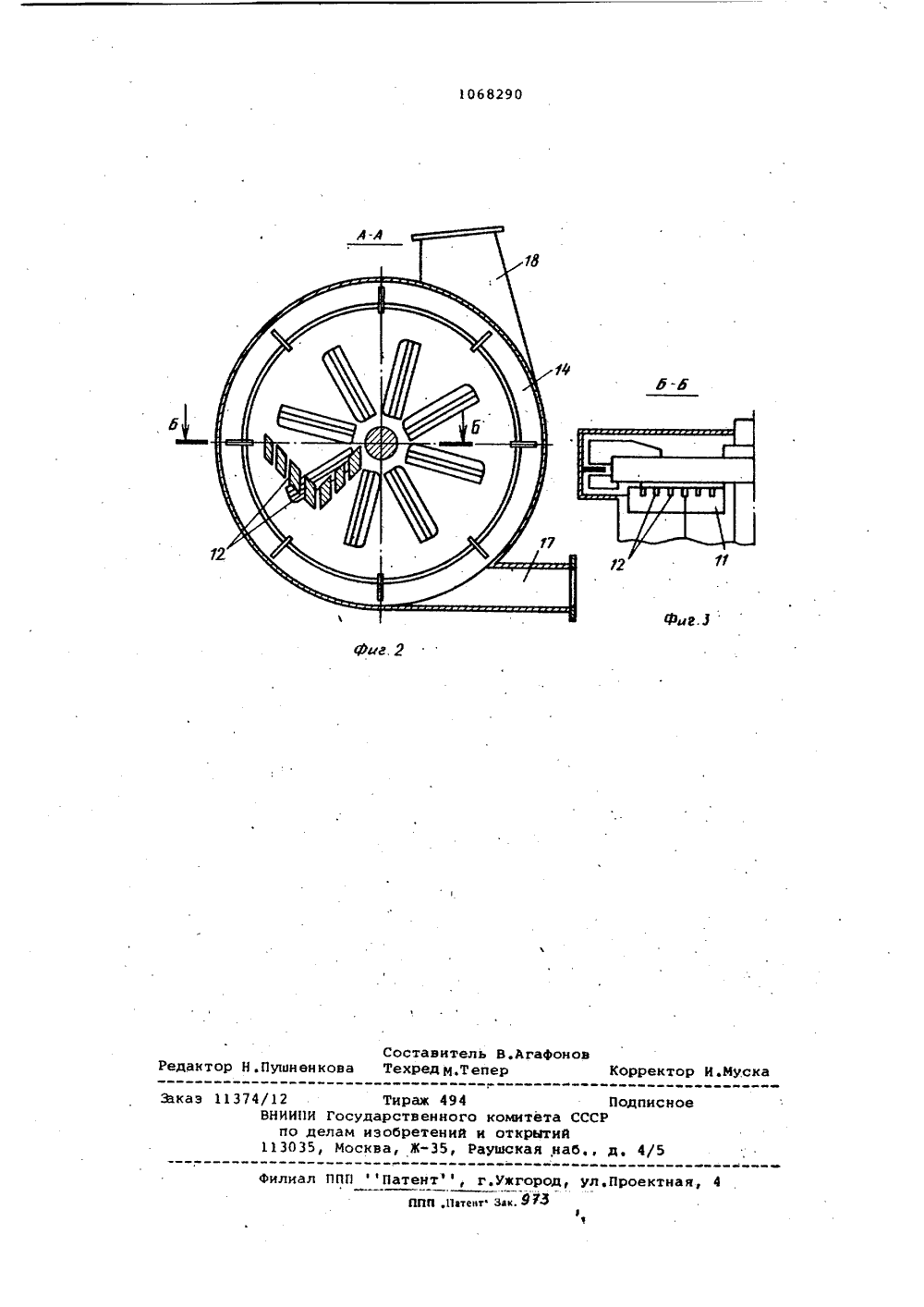

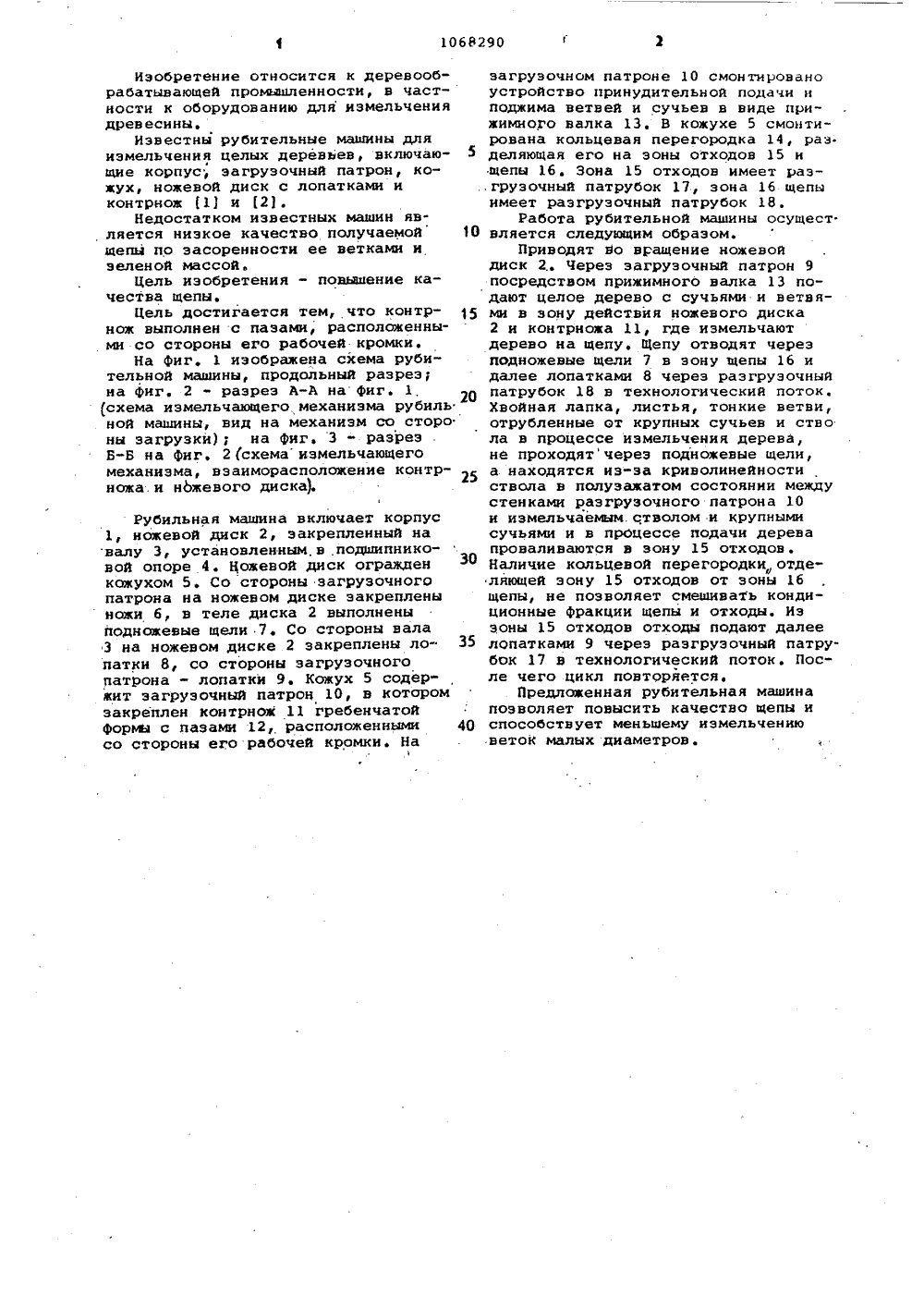

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИРЕСПУБЛИК П 9 р В 27 Ь 11/00 ИОАН ИЕ РЕТЕН ЕТЕЛ ВТОРСНОМ ованиеообрабажного пнал14,0 ЛГОСУДАРСТВЕННЫИ КОМИТЕТ ССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ(21) 3000243/29-15 (22) 04.11.60 (46) 2301,84, Бюл. 9 3 (72) В.С. Грошев, В.А. Толпыго и В.П.Степанов (71) Научно.-исследовательский и проектно-конструкторский институт целлюлозного машиностроения НИИЦМаш (53) 63403637(088.8) (56) 1.Технология и оборуд лесозаготовительного, дерев тывающего и целлюлозно-бума иэводства. РеФератнвный жур Технология машиностроения М ВИНИТИ, В 11, 1980, с, 6, 11 Р 46.2, Патент СССР 9 906351, к В 27 Ь 11/00 1977 в А(54 (57) РУБИТЕЛЬНАЯ МАШИНА ДЛЯ ИЗМЕЛЬЧЕНИЯ ЦЕЛЫХ ДЕРЕВЬЕВ, вКлючаюЩаЯкорпус, загрузочный патрон, кожух,ножевой диск с лопатками и контрножо т л и ч а ю ш а я с я тем, что,с целью повышения качества щепы,контрнож выполнен с пазами, расположениыми со стороны его рабочей кромки.Рубильная машина включает корпус 1, ножевой диск 2, закрепленный на валу 3, установленным.в .подшипниковой опоре 4. Цожевой диск огражден кожухом 5. Со стороны загрузочного патрона на ножевом диске закреплены ножи б, в теле диска 2 выполнены подножевые щели 7, Со стороны вала 3 на ножевом диске 2 закреплены лопатки 8, со стороны загрузочного патрона - лопатки 9. Кожух 5 содераит загрузочный патрон 10, в котором закреплен контрнож 11 гребенчатой Формы с пазами 12, расположенными со стороны его рабочей кромки. На1 30 40 Изобретение относится к деревообрабатывающей промышленности, в част" ности к оборудованию для измельчения древесины.Известны рубительные машины для измельчения целых дереввев, включаю щие корпус; загрузочный патрон, кожух, ножевой диск с лопатками и контрнож (11 и 21.Недостатком известных машин является низкое качество получаемой 10 щепы по засоренности ее ветками и зеленой массой.Цель изобретения - повышение качества щепы.Цель достигается тем, что контрнож выполнен с пазами, расположенными со стороны его рабочей кромки.На Фиг. 1 изображена схема руби- тельной машины, продольный разрез; на Фиг. 2 - разрез А-А на фиг. 1, схема измельчающего,механизма рубиль ной машины, вид на механизм со сторо ны загрузкй); на фиг. 3 - разрез Б-Б на Фиг, 2 схема измельчающего механизма, взаиморасположение контр- ножа.и нЬжевого диска). загрузочном патроне 10 смонтировано устройство принудительной подачи и поджима ветвей и сучьев в аиде прижимного валка 13. В кожухе 5 смонтирована кольцевая перегородка 14, раэ. деляющая его на зоны отходов 15 и щепы 16, Зона 15 отходов имеет разгрузочный патрубок 17, зона 16 щепы имеет разгрузочный патрубок 18.Работа рубительной машины осущест. вляется следующим образом.Приводят во вращение ножевой диск 2 Через загрузочный патрон 9 посредством прижимного валка 13 подают целое дерево с сучьями и ветвями в зону действия ножевого диска 2 и контрножа 11, где измельчают дерево на щепу. Щепу отводят через подножевые щели 7 в зону щепы 16 и далее лопатками 8 через разгрузочный патрубок 18 в технологический потокХвойная лапка, листья, тонкие ветви, отрубленные от крупных сучьев и ство ла в процессе измельчения дерева, не проходятчерез подножевые щели, а находятся из-эа криволинейности ствола в полузажатом состоянии между стенками разгрузочного патрона 10 и измельчаемым стволом и крупными сучьями и в прОцессе подачи дерева проваливаются в зону 15 отходов.Наличие кольцевой перегородки, отделяющей зону 15 отходов от эоны 16 щепы, не позволяет смешивать кондиционные Фракции щепы и отходы. Из зоны 15 отходов отходы подают далее лопатками 9 через разгрузочный патрубок 17 в технологический поток. После чего цикл повторяется.Предложенная рубительная машина позволяет повысить качество цепы и способствует меньшему измельчению веток малых диаметров.1068290 Составитель В.Агафоноведактор Н.Пушненкова Техред М.Тепер Корректор каэ 113 сно филиал ППП ффПатентфф, г.ужгород, ул,Проектная, 4 ппп 11 атент зак У 73 12НИИПИпо д13035 Тираж Государств лам иэобре Москва, Ж494 Понного комитета СССРений и открытий35, Раушская,наб д,
СмотретьЗаявка
3000243, 04.11.1980
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО-КОНСТРУКТОРСКИЙ ИНСТИТУТ ЦЕЛЛЮЛОЗНОГО МАШИНОСТРОЕНИЯ "НИИЦМАШ"
ГРОШЕВ ВАСИЛИЙ СЕМЕНОВИЧ, ТОЛПЫГО ВЛАДИМИР АФАНАСЬЕВИЧ, СТЕПАНОВ ВИТАЛИЙ ПЕТРОВИЧ
МПК / Метки
МПК: B27L 11/00
Метки: деревьев, измельчения, рубительная, целых
Опубликовано: 23.01.1984
Код ссылки
<a href="https://patents.su/3-1068290-rubitelnaya-mashina-dlya-izmelcheniya-celykh-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Рубительная машина для измельчения целых деревьев</a>
