Устройство для формирования и удержания пачки деревьев

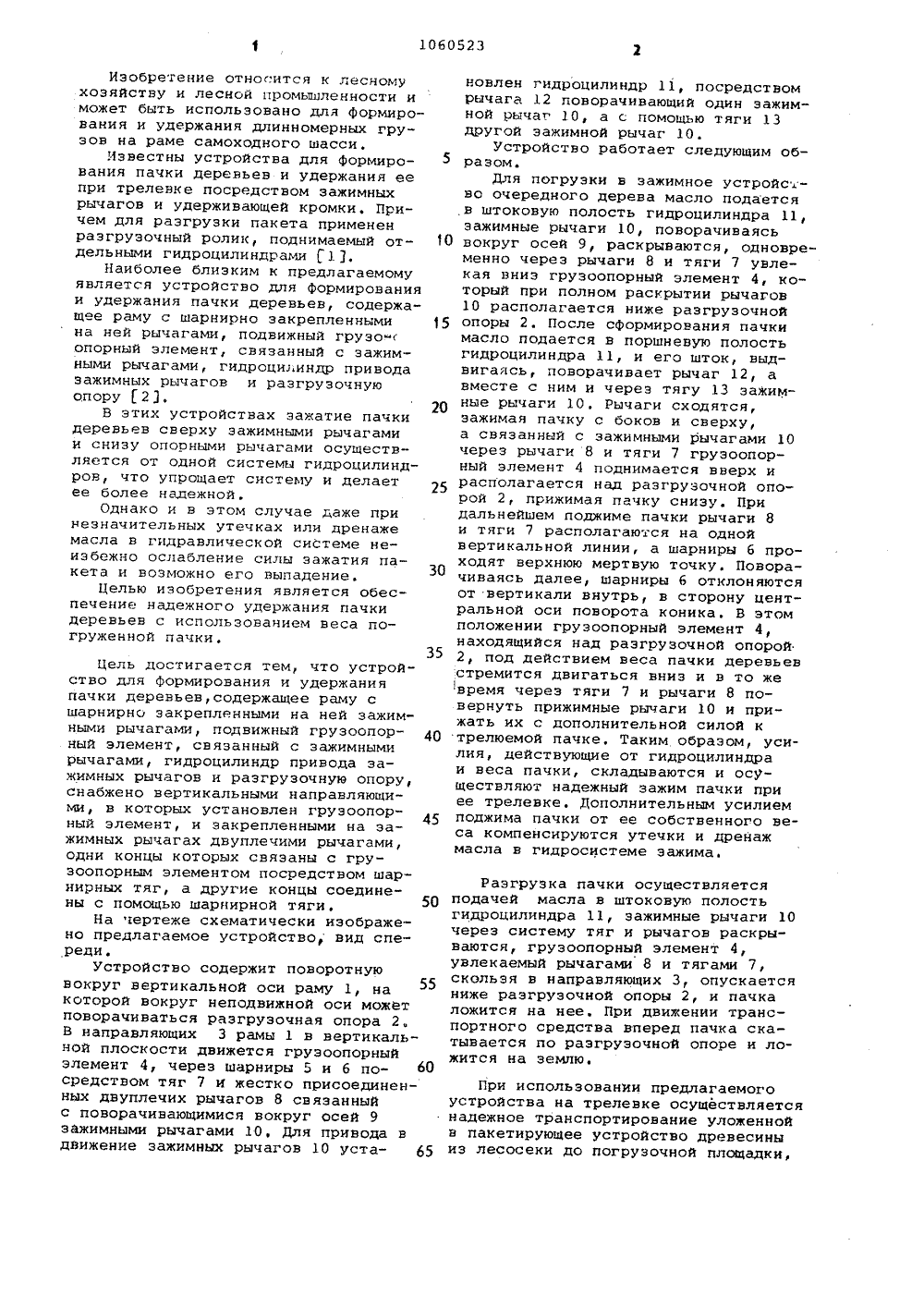

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК ЯО 10603(5 И В 60 Р Э 40 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРпО делАм изОБРетений и ОтнРытийОПИСАНИЕ ИЗОБРЕТН АВТОРСКОМУ СВИДЕТЕЛЬСТВУИЯ 15/27-11 .82 .83. Бюл Рамана ск А. Дведоств и а о-ис хоэ 8.8) идет 7/1 етел3/4 вательа ельство СССР 1970. ство СССР 1971 (про Я ФОРМИРОВАНИЯ ВЬЕВ содержакрепленными на(71) Литовский научи кий институт лесного (53) 634.0.377 е 49(08 (56) 1. Авторское св Р 337346, кл. В 60 Р2. Авторское свид 9 409950, кл. В 60 Р тотип).(54)(57) УСТРОЙСТВО И УДЕРЖАНИЯ ПАЧКИ ДЕ щее раму с шарнирно ней эажимными рычагами, подвижныйгрузоопорный элемент, связанный сзажимными рычагами, гидроцилиндрпривода зажимных рычагов и разгрузочную опору, о т л и ч Ж ю щ е е стем, что, с целью обеспечения надежного удержания пачки деревьев с использованием веса погруженной пачки,оно снабжено вертикальными направляющимн, в которых установлен грузоопорный элемент, и закрепленными на зажимных рычагах, двуплечими рычагами,одни концы которых связаны с грузоопорным элементом посредством шарнирных яг, а другие концы соединеныс помощью шарнирной тяги.Изобретение относится к лесному хозяйству и лесной промышленности и может быть использовано для формирования и удержания длинномерных грузов на раме самоходного шасси.Известны устройства для формирования пачки деревьев и удержания ее при трелевке посредством зажимных рычагов и удерживающей кромки, Причем для разгрузки пакета применен разгрузочный ролик, поднимаемый от дельными гидроцилиндрами 1 3Наиболее близким к предлагаемому является устройство для формирования и удержания пачки деревьев, содержащее раму с шарнирно закрепленными 15 на ней рычагами, подвижный грузо" опорный элемент, связанный с эажимными рычагами, гидроцилиндр привода зажимных рычагов и разгрузочную опору 23,20В этих устройствах эажатие пачки деревьев сверху зажимными рычагами и снизу опорными рычагами осуществляется от одной системы гидроцилиндров, что упрощает систему и делает ее более надежной.Однако и в этом случае даже при незначительных утечках или дренаже масла в гидравлической системе неизбежно ослабление силы зажатия пакета и возможно его выпадение.Целью изобретения является обеспечение надежного удержания пачки деревьев с использованием веса погруженной пачки.35Цель достигается тем, что устроЯство для формирования и удержанияпачки деревьев, содержащее раму сшарнирно закрепленными на ней зажимными рычагами, подвижный грузоопорный элемент, снязанный с эажимнымирычагами, гидроцилиндр привода зажимных рычагов и разгрузочную опору,снабжено вертикальными направляющими, в которых установлен груэоопорный элемент, и закрепленными на зажимных рычагах двуплечими рычагами,одни концы которых связаны с грузоопорным элементом посредством шарнирных тяг, а другие концы соединены с помощью шарнирной тяги,На чертеже схематически изображено предлагаемое устройство, вид спереди,Устройстно содержит поворотнуюнокруг нертикальной оси раму 1, накоторой вокруг неподвижной оси можетповорачиваться разгрузочная опора 2.В направляющих 3 рамы 1 в вертикальной плоскости движется груэоопорныйэлемент 4, через шарниры 5 и 6 посредством тяг 7 и жестко присоединенных двуплечих рычагов 8 связанныйс поворачивающимися вокруг осей 9зажимными рычагами 10. Для привода вдвижение зажимных рычагов 10 уста новлен гидроцилиндр 11, посредствомрычага 12 поворачивающий один эажимной рычаг 10, а с помощью тяги 13другой эажимной рычаг 10,Устройство работает следующим образом.Для погрузки в зажимное устройсво очередного дерева масло подаетсяв штоковую полость гидроцилиндра 11,эажимные рычаги 10, поворачиваясьвокруг осей 9, раскрываются, одновременно через рычаги 8 и тяги 7 увлекая вниз грузоопорный элемент 4, который при полном раскрытии рычагов10 располагается ниже разгрузочнойопоры 2После сФормирования пачкимасло подается в поршневую полостьгидроцилиндра 11, и его шток, выдвигаясь, поворачивает рычаг 12, авместе с ним и через тягу 13 зажимные рычаги 10. Рычаги сходятся,зажимая пачку с боков и сверху,а связанный с зажимными рычагами 10через рычаги 8 и тяги 7 груэоопорный элемент 4 поднимается вверх ирасполагается над разгрузочной опорой 2, прижимая пачку снизу. Придальнейшем поджиме пачки рычаги 8и тяги 7 располагаются на однойвертикальной линии, а шарниры 6 проходят верхнюю мертвую точку. Поворачиваясь далее, шарниры 6 отклоняютсяот вертикали внутрь, в сторону центральной оси поворота коника, В этомположении грузоопорный элемент 4,находящийся над разгрузочной опорой2, под действием веса пачки деревьевстремится двигаться вниз и в то жевремя через тяги 7 и рычаги 8 повернуть прижимные рычаги 10 и прижать их с дополнительной силой ктрелюемой пачке, Таким образом, усилия, действующие от гидроцилиндраи веса пачки, складываются и осуществляют надежный зажим пачки приее трелевке, Дополнительным усилиемподжима пачки от ее собственного веса компенсируются утечки и дренажмасла в гидросистеме зажима.Разгрузка пачки осуществляется подачей масла в штоковую полость гидроцилиндра 11, эажимные рычаги 10 через систему тяг и рычагов раскрываются, грузоопорный элемент 4, увлекаемый рычагами 8 и тягами 7, скользя в направляющих 3, опускается ниже разгрузочной опоры 2, и пачка ложится на нее. При движении транспортного средства вперед пачка скатывается по разгрузочной опоре и ложится на землю.При использовании предлагаемогоустройства на трелевке осуществляетсянадежное транспортирование уложеннойв пакетирующее устройство древесиныиэ лесосеки до погрузочной площадки,Заказ 9940/20 Тираж 675 Подписыое ВНИИНИ Гоударственного комитета СССР по.делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Исключается потеря отдельных хлыстовиз пакета и последующий их сбор. Натранспортировании и разгрузке экономится значительное время, соответственно, повышается производительностьпроцесса.
