Устройство для срезания деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

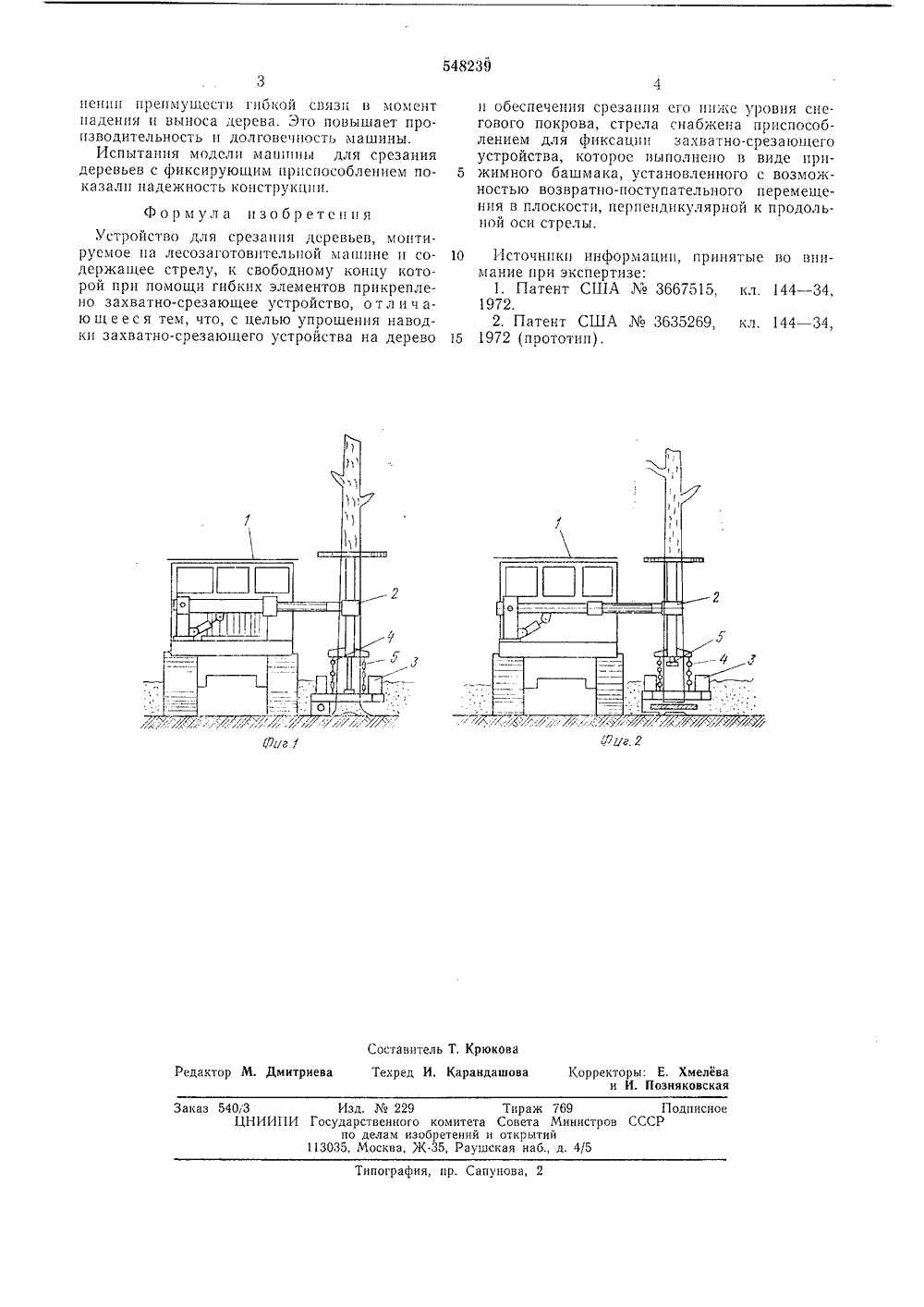

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1 И) 548239 союз Советских Социалистических Республик) Заявлено 15.12.7 с присоединение заявки осударственный комитет 3) Приоритет овета Министров ССС па делам изобретений юллетеньбликовано 28.02,7) УСТРОЙСТВ СРЕЗАНИЯ ДЕРЕВЪ Машина для срезания деревьев содержитшасси 1, шарнирно-сочлененную стрелу 2, захватно-срезающее устройство 3, гибкие элементы 4 и прижимной башмак 5.5 Захватно-срезавшее устройство 3 подвешено на двух гибких элементах -1 ц зафиксировано отцосптелы 1 о стрелы п 1)икпмц 11 м башмаком 5, который ьч 1 двццут цз стрелы, например, гидроцил 1 ц 1 дром.10 Машина работает следующим образом.При помощи стрелы 2 осуществляется выбор дерева, которое попадает в захватно-срез ающее устройство 3. Пр и и ал ичи и снегового покрова захватно-срезающее устройство погружают принудительно в снег вдоль ствола дерева. После зажима ствола в устройстве его срезают, прц этом прижимной башмак 5 автоматически поднимается. Срезанное дерево, направляемое толкателем стрелы, падает, ос таваясь соединенным со стрелой 2 двумя гибкими элементами 4. Затем комель дерева стрелой выносят в место укладки ц размыкают захватно-срезающсе устройство, при этом автоматически выдвигается прижимной башмак 5 и фиксирует захватно-срсза 1 оцес устройство оп 1 ос 1 пельцо стрелы.Таким образом, цалцчцс фиксиру 1 огцего приспособления позволяет упростить наводку захватно-срезающего устройства ца дерево и 30 ввести его под снег цри одновременном сохраеревьев, езающее едством срезас заИзобретение относится к лесозаготовительной технике.Известна машина для срезания д включающая стрелу и захватно-срустройство, подвешенное к стреле поср гибкого элемента (11.Наиболее близкой к предлагаемой является машина для срезания деревьев, содержащая захватно-срезающее устройство, подвешенное к стреле на гибком элементе 2.Однако подобная подвеска усложняет наводку на дерево захватно-срезающего устройства, так как последнее раскачивается на тросах, и, кроме того, не обеспечивает срезание дерева ниже уровня снегового покрова.Цель изобретения - упрощение наводки захватно-срезающего устройства на дерево и обеспечение срезания его ниже уровня снегового покрова.Это достигается тем, что стрела снабжена фиксирующим приспособлением, которое выполнено в виде прижимного башмака, установленного с возможностью возвратно-поступательного перемещения в плоскости, перпендикулярной к продольной оси стрелы.На фцг, 1 изображена машина для срезания деревьев с зафиксированным захватноющим устройством; на фиг. 2 - то же, хватно-срезающим устройством, подвешенным свободно на двух цепях. проектно-конструкторски 1есной промышленности548239 гг Составптел Техред И,орректоры: Е, Хмелева и И. Позняковская Дмитрие ашова Подписное229енноголам изсква,Изд. Тираж 769 1 ИПИ Государств комитета Совета Минист по де обретений и открытий 113035, Мо Ж, Раушская наб., д. 4/5. Сапун Типограф ненни преимуществ П 1 бкой связи в момент падения и выноса дерева. Это повышает производительность и долговечность машины.Испытания модели машины для срезания деревьев с фиксирующим приспособлением показали надежность конструкции. Формула изобретенияУстройство для срезания деревьев, монтируемое па лесозаготовительной машине и содержащее стрелу, к свободному концу которой при помощи гибких элементов прикреплено захватно-срезающее устройство, отл ич аю щ е е с я тем, что, с целью упрощения наводки захватно-срезающего устройства на дерево и обеспечения срезания его ниже уровня сне.гового покрова, стрела снабжена приспособлением для фиксации захватно-срезающего устройства, которое выполнено в виде прп иимного башмака, установленного с возможностью возвратно-поступательного перемещения в плоскости, перпендикулярной к продольной оси стрелы. 10 Источники информации, принятые во внимание при экспертизе: 1. Патент США3667515, кл. 144 - 34, 1972. 2. Патент США3635269, кл, 144 в ,15 1972 (прототип),
СмотретьЗаявка
2199449, 15.12.1975
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭНЕРГЕТИКИ ЛЕСНОЙ ПРОМЫШЛЕННОСТИ
ВОРОНИЦЫН КОНСТАНТИН ИВАНОВИЧ, СТЕФАНОВ ОЛЕГ АЛЕКСАНДРОВИЧ, ЛАДЕНКО ВАЛЕНТИН ВАСИЛЬЕВИЧ, ЯКУБИЦКИЙ ВИКТОР АЛЕКСЕЕВИЧ
МПК / Метки
МПК: A01G 23/08
Опубликовано: 28.02.1977
Код ссылки
<a href="https://patents.su/2-548239-ustrojjstvo-dlya-srezaniya-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для срезания деревьев</a>
