Установка открытого типа для удаления сучьев с поваленных деревьев методом групповой обработки
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

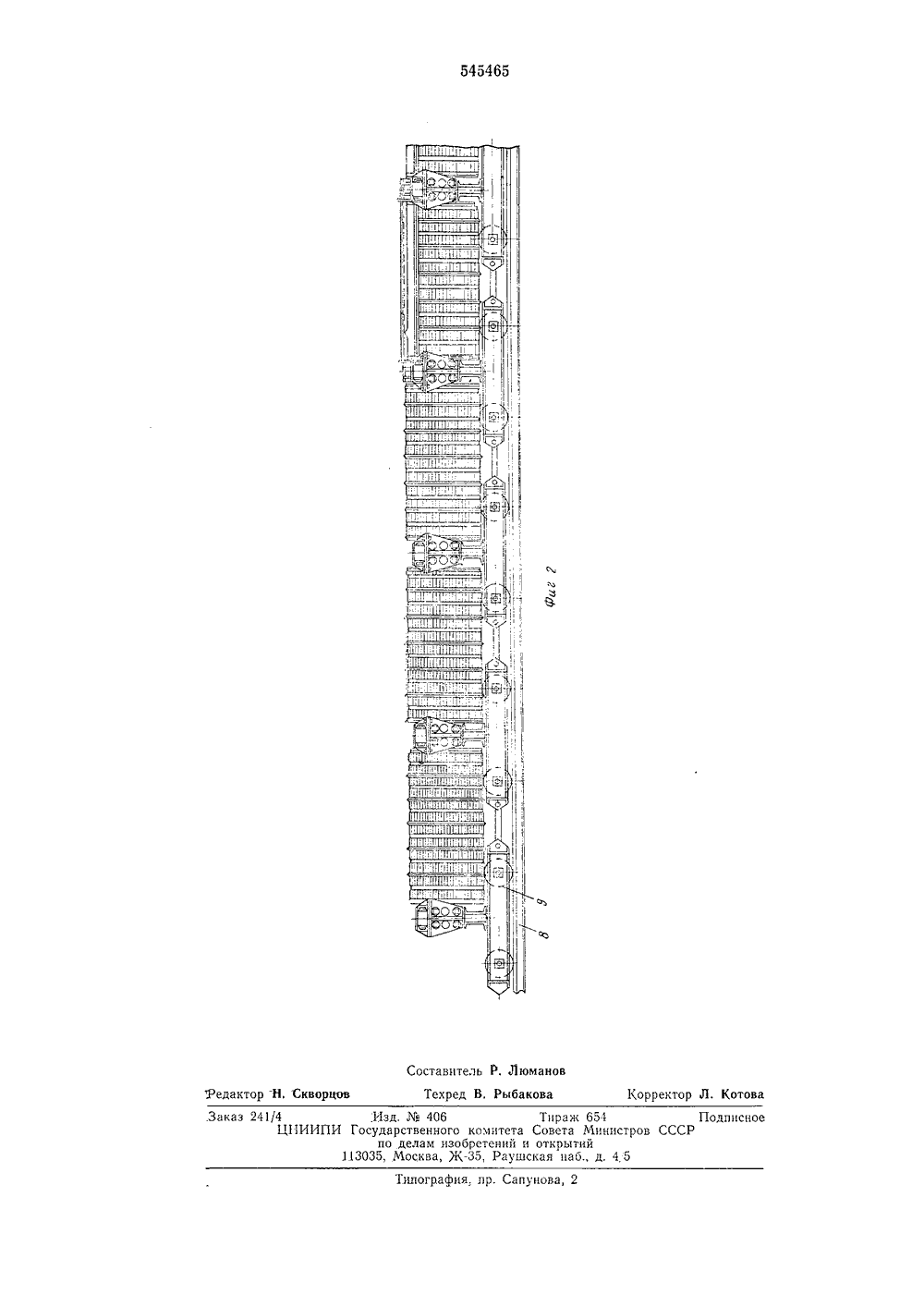

,1 и 545465 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советскик Социалистических Реслублии(21) 2159748 22) Заявлено 25.07,7 л,"- В 27 Ь 1/О соединением заявкиГосударственный комитет Совета Министров СССР Приоритет бликовано 05.02,7 3) УДК 634.0.3Дата опубликования описания 10.0 Авторыизобретения Смердов, В. П, Волко В. В, Видешкин54) УСТАНОВКА ОТКРЫТОГО ТИПА С ПОВАЛЕННЫХ ДЕРЕВЪЕВ МЕ ОБРАБОТКЯ УДАЛЕНИЯ СУЧЪЕДОМ ГРУППОВОЙ Изобр того тип деревье жет быт ности. всей длине устасучьев, расположенным поновки.При этом приспособление для измельчениясучьев выполнено в виде секционных привод ных валков.На фиг. 1 изображена установка открытоготипа для удаления сучьев с поваленных деревьев методом групповой обработки, общий вид; на фиг. 2 - приспособление для измель чения сучьев, вид сбоку.Установка содержит наклонные гибкие тяговые органы 1, например цепи, приводимые в действие электродвигателем 2, боковой щит 3 и торцовую стенку 4. К боковому щиту 3 15 прикреплены под углом к его продольной осирежущие элементы 5, выполненные в виде стальных полос с заостренными кромками.Тяговые органы 1 расположены под углом к продольной оси установки. Между тяговыми 21 органами установлены подпружиненные поджимные решетки б, выполненные в виде стальных полос, Под тяговыми органами установлены наклонные плоскости 7, образующие лоток. Под наклонными плоскостями 7 по всей 25 длине установки смонтированы продольныенаправляющие 8, на которых установлены тележки 9 с приспособлением для измельчения сучьев, выполненным в виде секционных приводных валков 10 и 11. Под тележками 9 ус тановлеи транспортер уборки отходов 12,ение относится к установкам открыдля удаления сучьев с поваленных методом групповой обработки и моиспользовано в лесной промышленПо основному авт. св,224190 известна установка, включающая наклонные гибкие тяговые органы, например цепи, боковой щит и торцевую стенку,Для обеспечения возможности вращения деревьев в пачке относительно друг друга, повышения качества обработки и выравнивания комлей деревьев в пачке, между тяговыми цепями по всей длине установки смонтированы подпружиненные подшимные решетки, а боковой щит снабжен режущими элементами в виде, например, стальных полос с заостренными кромками, прикрепленных к щиту под углом к его продольной оси и обеспечивающих зачистку пеньков сучьев, причем тяговые органы расположены к продольной оси установки под углом, обеспечивающим перемещение комлей деревьев к торцевой стенке 11.Однако такая установка не обеспечивает повышения производительности в работе.С целью повышения производительности в работе, под наклонными плоскостями предлагаемой установки смонтированы продольные направляющие, на которых установлены тележки с приспособлением для измельчения Н, Я. Сотонин, Е. С. Назаров Б. Н. Красильниковдственное лесозаготовительнодинение545465 Я: оставитель Р. ЛюманоТехред В. Рыбакова ектор Л. Котов аказ 241/4 .Изд.406 Ц 11 ИИПИ Государственного к по делам изобр 113035, Москва, К
СмотретьЗаявка
2159748, 25.07.1975
СВЕРДЛОВСКОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ЛЕСОЗАГОТОВИТЕЛЬНОЕ ОБЪЕДИНЕНИЕ
СМЕРДОВ ВИКТОР ВАСИЛЬЕВИЧ, ВОЛКОВ ВИКТОР ПАВЛОВИЧ, СОТОНИН НИКОЛАЙ ЯКОВЛЕВИЧ, НАЗАРОВ ЕВГЕНИЙ СТЕПАНОВИЧ, ВИДЕШКИН ВЛАДИМИР ВАСИЛЬЕВИЧ, КРАСИЛЬНИКОВ БОРИС НИКОЛАЕВИЧ
МПК / Метки
МПК: B27L 1/00
Метки: групповой, деревьев, методом, открытого, поваленных, сучьев, типа, удаления
Опубликовано: 05.02.1977
Код ссылки
<a href="https://patents.su/3-545465-ustanovka-otkrytogo-tipa-dlya-udaleniya-suchev-s-povalennykh-derevev-metodom-gruppovojj-obrabotki.html" target="_blank" rel="follow" title="База патентов СССР">Установка открытого типа для удаления сучьев с поваленных деревьев методом групповой обработки</a>
