Устройство для срезания деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

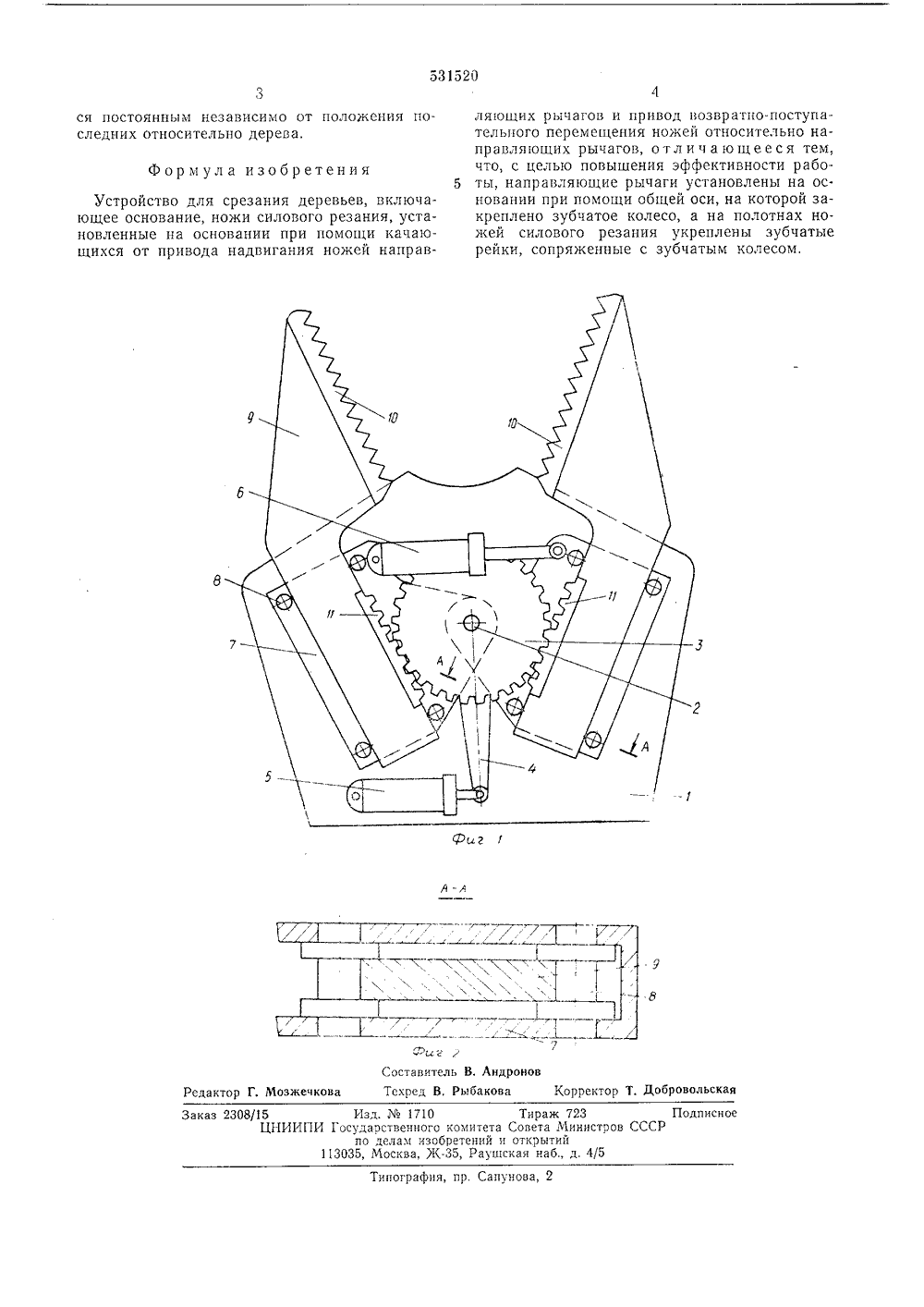

С П И С А Н И Е,15 ЗЮ 0ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик61) Дополнительное к авт. свид-ву22) Заявлено 16.05.75 (21) 2134548,15с присоединением заявки23) ПриоритетОпубликовано 15.10,76, БюллетеньДата опубликования описания 02.11.7(51) М. Кл,2 А 01 С 23 Государственный комитет авета Министров СССпо делам изобретений и открытий 53) УДК 634,0,36(088.8) вторызобрстения Волков, Г. М. Васильев и В, А. Балези 4) УСТРОЙСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВЪЕ Изобретение относится к устройствам для срезания деревьев и может быть использовано в лесной промышленности.Известно устройство для срезания деревьев, включающее основание, ножи силового резания и привод надвигания ножей, выполненный в виде силового цилиндра.Недостатком такого устройства является невозможность его использования на лесозаготовительных машинах периодического действия.Наиболее близким к предлагаемому является устройство для срезания деревьев, включающее основание, ножи силового резания, установленные на основании при помощи качающихся от привода надвигания ножей направляющих рычагов и привод возвратно-поступательного перемещения ножей относительно направляющих рычагов, Однако каждый нож такого устройства выполнен с индивидуальным приводом его возвратно-поступательного перемещения, вследствие чего такая конструкция устройства является более сложной в изготовлении, более металлоемкой и менее эффективной в работе.Цель изобретения - повышение эффективности работы. Это достигается тем, что направляющие рычаги установлены на основании при помощи общей оси, на которой закреплено зубчатое колесо, а на полотнах ножей силового резания укреплены зубчатые рейки, сопряженные с зубчатым колесом.На фиг. 1 показано предлагаемое устройство, общий вид; на фиг, 2 - разрез по А - А на 5 фиг. 1.Устройство для срезания деревьев содержитоснование 1, на котором на оси 2 установлено зубчатое колесо 3. Это колесо через рычаг 4 связано с гидроцилпндром 5 перемещения но жей вдоль пропила. На осн установлены качающиеся с помощью привода надвигания 6 направляющие рычаги 7 коробчатого сечения, в направляющих роликах 8 которых установлены полотна 9 ножей 10.15 Полотна снабжены зубчатыми рейками 11,сопряженными с зубчатым колесом 3.Работает устройство следующим образом.При реверсивном перемещении штока гидроцилиндра 5 зубчатое колесо 3 через зубчатые 2 д рейки 11 приводит в возвратно-поступательноедвижение полотна 9 ножей 10 относительно направляющих рычагов 7 в направляющих роликах 8. При включении привода надвигания 6 направляющие рычаги 7, поворачиваясь на 25 оси 2, надвигают возвратно-поступательно движущиеся ножи 10 на дерево. При этом зубчатые рейки 11 обкатываются по зубчатому колесу 3, оставаясь с ним в постоянном зацеплении. При постоянном угле поворота зубчатого 30 колеса 3 ход ножей 10 вдоль пропила остает531520 Ф ор мул а изобретения Составитель В. Андроноведактор Г. Мозжечкова Текред В, Рыбакова Корректор Т. Д вольская Подписноов СССР Заказ 2308/15 цИзд.1710 Тираж 723ИПИ Государственного комитета Совета Минипо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. ипография пунова,ся постоянным независимо От положения последних относительно дерева,Устройство для срезания деревьев, включающее основание, ножи силового резания, установленные на основании при помощи качающихся от привода надвигания ножей направляю 1 цих рычагов и привод ВОЗВратО.поступательного перемещения ножей относительно направляющих рычагов, отличающееся тем, что, с целью повышения эффективности рабо ты, направляющие рычаги установлены на ос.новании при помощи общей оси, на которой закреплено зубчатое колесо, а на полотнах ножей силового резания укреплены зубчатые рейки, сопряженные с зубчатым колесом.
СмотретьЗаявка
2134548, 16.05.1975
СВЕРДЛОВСКОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ЛЕСОЗАГОТОВИТЕЛЬНОЕ ОБЪЕДИНЕНИЕ
ВОЛКОВ ВИКТОР ПАВЛОВИЧ, ВАСИЛЬЕВ ГЕРМАН МИХАЙЛОВИЧ, БАЛЕЗИН ВАСИЛИЙ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: A01G 23/08
Опубликовано: 15.10.1976
Код ссылки
