Устройство для срезания и валки деревьев

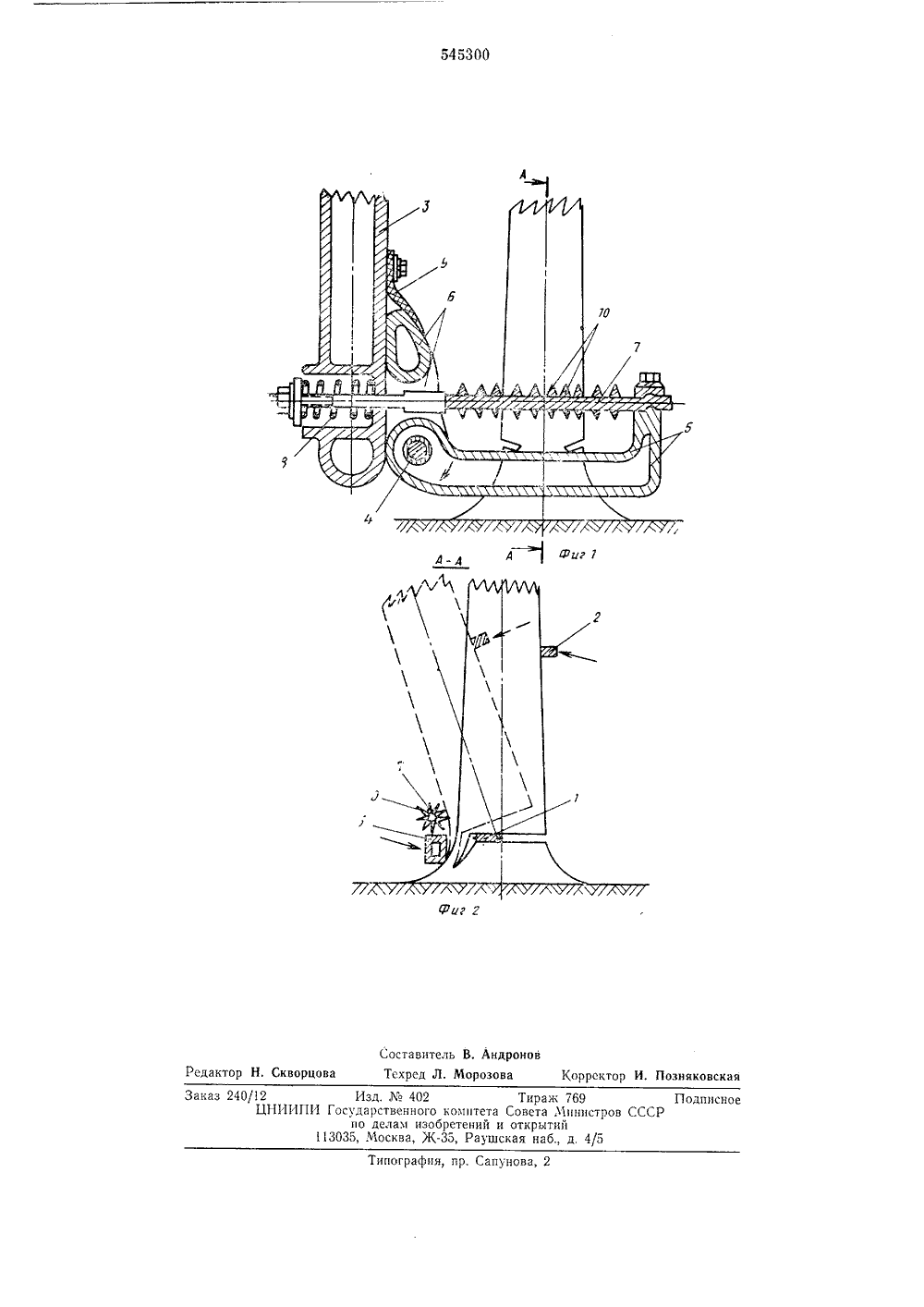

(и) 545300 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(61) Дополнительное к авт. свид-ву (22) Заявлено 18.08.75 (21) 216685 51) М. Кл.- А 01623,кис присоединением Государственный комитет Совета Министров СССР по делам изобретенийи открытийДата опубликования описания 09.03,77(54) УСТРОЙСТВО ЕЗАНИЯ И ВАЛКИ ДЕРЕВЬ устройства не а с пня в проц ращают поломо улучшают на ревьев.я - устранение строиство для сребщий вид; на фпг. 30 Изобретение относится к устроиствам длсрезания и валки деревьев и может быть использовано в лесной промышленности,Известны устройства для срезания и валкидеревьев, Монтируемые на лесозаготовительной машине и содержащие механизм срезания, валочный рычаг и прижимной рычаг супором (1, 2),Однако такие устраняютсброса комля дерев ессе валки 10дерева, не,предотв к прижимного рычага и не правленнуювалку срезанных деЦель изобретени указанныхнедостатков. 15Для этого прижимной рычаг снабжен гибкойопорой, выполненной, например, в виде стальното каната, один конец которого жестко укреплен на свободном конце упора, а другойпри помощи упругого элемента, например цилиндрической пружины, соединен с прижимным рычагом, причем гибкая опора расположена над упором выше плоскости пильногооргана механизма срезания. Кроме того, упоршарнирно соединен с прижимным рычагом 25при помощи горизонтальной оси и снабженограничителем его поворота, а гибкая опораснабжена шипами.На фиг, 1 изобр о узания и валки дер в, о2 - разрез А - А ф Устройство для срезания и валки деревьев содержит механизм срезания с пильным органом 1, валочный рычаг 2, передающий усилие на комлевую часть дерева со стороны пропила, прижимной рычаг 3, на конце которого на горизонтальной оси 4 установлен упор 5, который взаимодействует с деревом в области корневой шейки. Упор 5 имеет выступ 6, ограничивающий поворот упора вверх относительно горизонтальной оси и гибкую опору 7, выполненную, например, в виде стального каната, один конец которого жестко закреплен на упоре 5, а другой - при помощи упругого элемента, например, цилиндрической пружины 8 соединен с прижимным рычагом 3. Цилиндрическая пружина 8 удерживает упор 5 в горизонтальном положении и возвращает его в это положение при повороте вниз.Защитный козырек 9 служит для ограждения от попадания мусора и сучьев в щель между прижимным рычагом и выступом упора 5. На гибкой опоре 7 имеются шипы 10, предотвращающие соскальзывание с нее комля дерева в процессе валки.Устройство с помощью машины и манипулятора (на чертеже не показаны) наводится на дерево. Валочный рычаг 2 упирается в комлевую часть дерева, а упор 5 - в нижнюю часть. Прижимной рычаг 3 соединен с валочным рычагом 2 прп помощи тяги и гидроцилиндра (на чертеже не показаны). Затем25 включается в работу пильпый орган 1 механизма срезания. При определенной толщине недопила вступает в работу валочный рычаг 2 и производится валка дерева в требуемом направлении. В процессе одновременного срезания и валки дерева вначале происходит скол дерева в сторону пня, а затем разрушение оставшегося недопила, в результате чего комель дерева под действием усилия валочного рычага 2 упирается в гибкую опору 7, относительно которой ,производится окончательная валка дерева,Как в процессе валки дерева, так и в конце ее, все динамические воздействия от комля дерева будут восприниматься и гаситься гибкой опорой и пружиной 8.При значительном ударе комлем дерева упор 5 вместе с гибкой опорой 7 поворачивается вниз относительно оси 4, исключая тем самым поломку.Защитный козырек 9 предназначен для устранения попадания мусора и сучьев между выступом 6 и прижимным рычагом 3. Формула изобретения 1, Устройство для срезания и валки деревьев, монтируемое на лесозаготовительной ма 5 10 15 20шине и содержащее механизм срезания, валочпый рычаг и прижимной рычаг с упором, отличающееся тем, что, с целью устранения сброса комля дерева с пня в процессе валки дерева, предотвращения поломок прижимного рычага и улучшения направленной валки срезаемых деревьев, прижимной рычаг снабжен гибкой опорой, выполненной, например, в виде стального каната, один конец которого жестко укреплен на свободном конце упора, а другой при помощи упругого элемента, например цилиндрической пружины, соединен с прижимным рычагом, причем гибкая опора расположена над упором выше плоскости пильного органа механизма срезания.2, Устройство по п, 1, отличающееся тем, что упор шарнирно соединен с прижимным рычагом при помощи горизонтальной оси и снабжен ограничителем его поворота.3. Устройство по п. 1, отличающееся тем, что гибкая опора снабжена шипами. Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство261811, кл, А 016 23/08, 1970.2. Авторское свидетельство492255, кл. А 016 23/08, 1974 (прототип).,44 Риг 7 Рог г Составитель В. АндроновТехрсд Л. Морозова Корректор И. Позняковская Редактор Н, Скворцова Типография, пр. Сапунова, 2 Заказ 240/12 Изд. Ма 402 Тираж 769 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
