Система питания для двигателя внутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

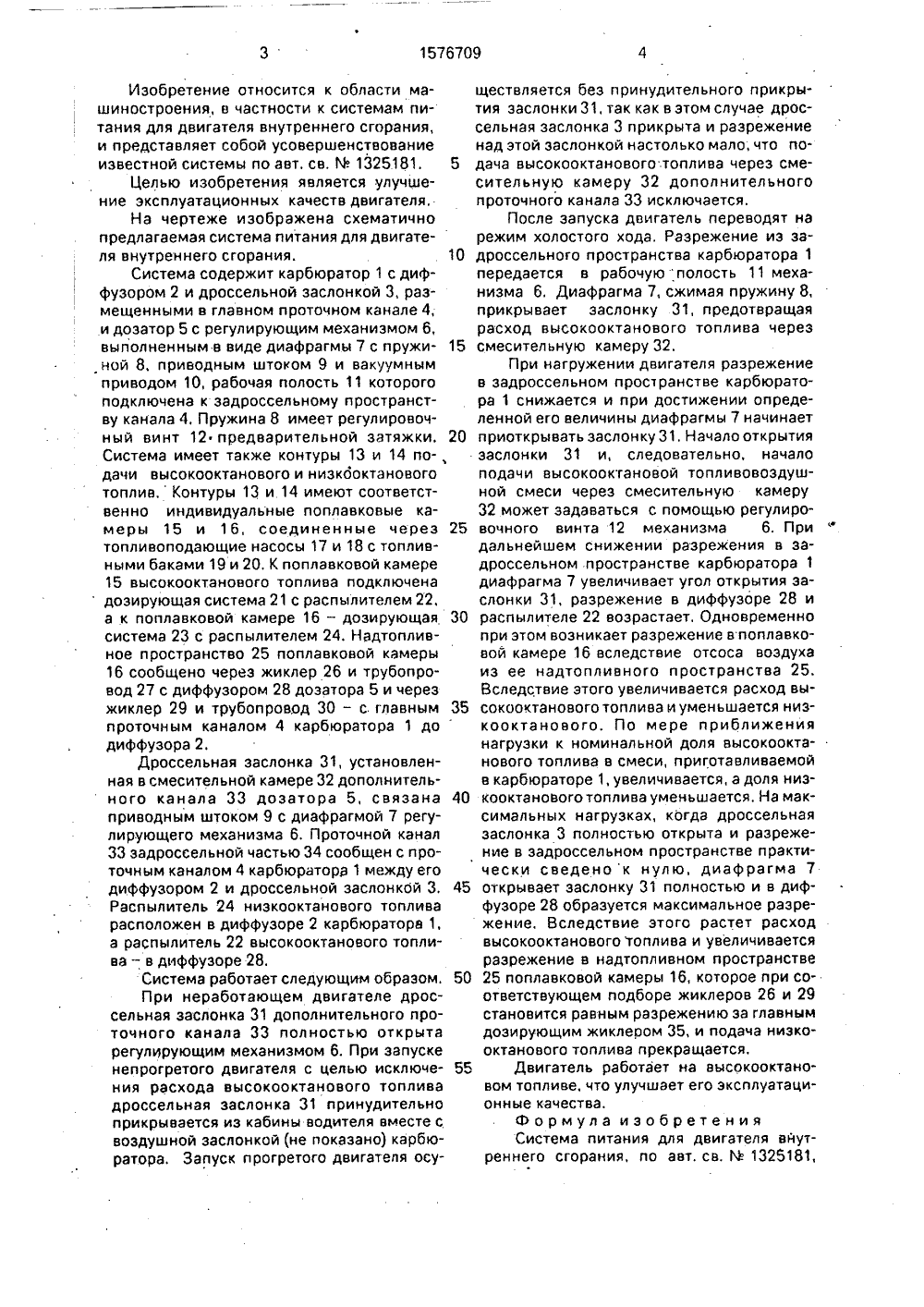

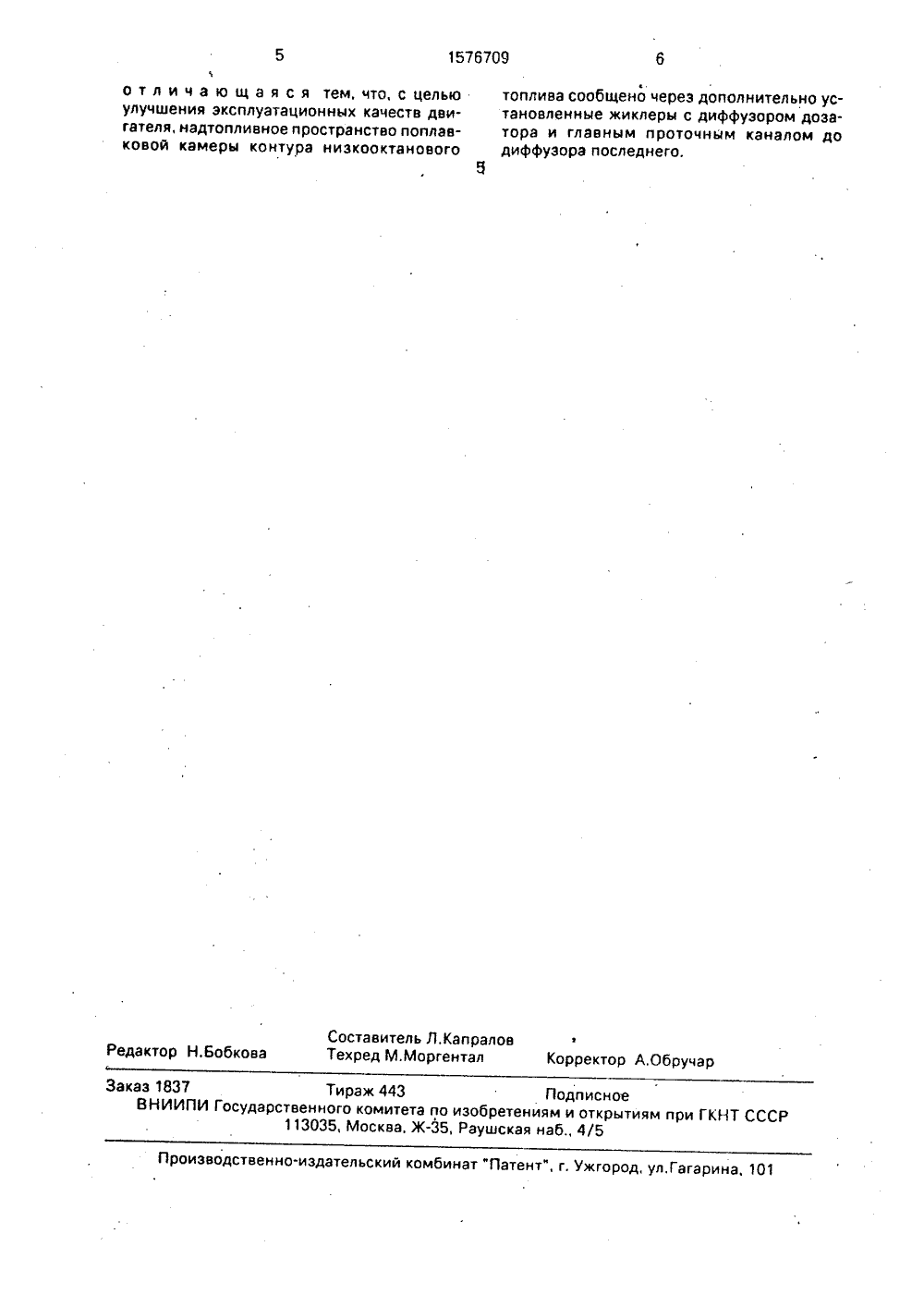

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1)5 Е 02 М 13/ И ад киГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ПИСАНИЕ ИЗОБР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Киевский политехнический институтим, 50-летия Великой Октябрьской социалистической революции и Заволжский моторный завод им. 50-летия СССР(56) Авторское свидетельство СССРМ 1325181, кл. Е 02 М 13/06, 1987.(54) СИСТЕМА ПИТАНИЯ ДЛЯ ДВИГАТЕЛЯВНУТРЕННЕГО СГОРАНИЯ(57) Изобретение позволит улучшить эксплуатационные качества двигателя. Системапитания содержит дополнительный проточный канал 33 дозатора 5 высокооктановоготоплива (ВОТ) сдиффузором 28, распылителем 22 и дроссельной заслонкой 31,связанной с вакуумным приводом 10. Надтопливное пространство 25 поплавковой камеры 16 контура 14 низкооктанового топлива сообщена через жиклеры 26 и 29 и трубопроводы 27 и 30 с диффузором 28 доза 1 арэ 5 и главным проточным каналом 4 карбюратора 1 до диффузора 2, В режиме х.х, подпружиненная диафрагма 7 прикрываетзаслонку 31, предотвращая расход ВОТ через камеру. При нагружении двигателя подпружиненная диафрагма 7 увеличивает угол открытия заслонки 31 и происходит частичное замещение низкооктанового топлива ВОТ, Одновременно увеличивается разрежение в надтопливном пространстве 25 поплавковой камеры 16. На максимальных нагрузках, когда дроссельная заслонка 3 полностью открыта. а разрежение.в задроссельном пространстве практически равно нулю, диафрагма 7 открывает заслонку 31 полностью, обеспечивая подачу ВОТ в двигатель, а разрежение в надтопливном пространстве 25 достигает уровня, при котором подача низкооктанового топлива полностью прекращается. 1 ил.5 10 15 20 25 30 35 40 45 50 Изобретение относится к области машиностроения, в частности к системам питания для двигателя внутреннего сгорания, и представляет собой усовершенствование известной системы по авт. св. М 1325181.Целью изобретения является улучшение эксплуатационных качеств двигателя,На чертеже изображена схематично предлагаемая система питания для двигателя внутреннего сгорания.Система содержит карбюратор 1 с диффузором 2 и дроссельной заслонкой 3, размещенными в главном проточном канале 4, и дозатор 5 с регулирующим механизмом 6, выполненным в виде диафрагмы 7 с пружиной 8, приводным штоком 9 и вакуумным приводом 10, рабочая полость 11 которого подключена к задроссельному пространству канала 4, Пружина 8 имеет регулировочный винт 12 предварительной затяжки. Система имеет также контуры 13 и 14 по-,дачи высокооктанового и низкооктанового топлив,Контуры 13 и 14 имеют соответственно индивидуальные поплавковые камеры 15 и 16, соединенные через топливоподающие насосы 17 и 18 с топливными баками 19 и 20, К поплавковой камере 15 высокооктанового топлива подключенадозирующая система 21 с распылителем 22,а к поплавковой камере 16 - доэирующая система 23 с распылителем 24, Надтопливное пространство 25 поплавковой камеры 16 сообщено через жиклер 26 и трубопровод 27 с диффузором 28 дозатора 5 и через жиклер 29 и трубопровод 30 - с. главным проточным каналом 4 карбюратора 1 до диффуэора 2,Дроссельная заслонка 31, установленная в смесительной камере 32 дополнительного канала 33 дозатора 5, связана приводным штоком 9 с диафрагмой 7 регулирующего механизма 6. Проточной канал 33 задроссельной частью 34 сообщен с проточным каналом 4 карбюратора 1 между его диффузором 2 и дроссельной заслонкой 3, Распылитель 24 низкооктанового топлива расположен в диффузоре 2 карбюраторв 1, а распылитель 22 высокооктанового топлива - в диффуэоре 28.Система работает следующим образом.При неработающем двигателе дроссельная заслонка 31 дополнительного проточного канала 33 полностью открыта регулирующим механизмом 6, При запуске непрогретого двигателя с целью исключения расхода высокооктанового топлива дроссельная заслонка 31 принудительно прикрывается из кабины водителя вместе с воздушной заслонкой (не показано) карбюратора, Запуск прогретого двигателя осуществляется беэ принудительного прикрытия заслонки 31, так как в этом случае дроссельная заслонка 3 прикрыта и разрежение над этой заслонкой настолько мало, что подача высокооктанового. топлива через смесительную камеру 32 дополнительного проточного канала ЗЗ исключается.После запуска двигатель переводят на режим холостого хода, Разрежение из задроссельного пространства карбюратора 1 передается в рабочую "полость 11 механизма 6, Диафрагма 7, сжимая пружину 8, прикрывает заслонку 31, предотвращая расход высокооктанового топлива через смесительную камеру 32.При нагружении двигателя разрежение в эадроссельном пространстве карбюратора 1 снижается и при достижении определенной его величины диафрагмы 7 начинает приоткрывать заслонку 31, Начало открытия заслонки 31 и, следовательно. начало подачи высокооктановой топливовоэдушной смеси через смесительную камеру 32 может задаваться с помощью регулировочного винта 12 механизма 6. При дальнейшем снижении разрежения в задроссельном пространстве карбюратора 1 диафрагма 7 увеличивает угол открытия заслонки 31, разрежение в диффузоре 28 и распылителе 22 возрастает, Одновременно при этом возникает разрежение в поплавковой камере 16 вследствие отсоса воздуха из ее нэдтопливного пространства 25, Вследствие этого увеличивается расход высокооктанового топлива и уменьшается низкооктанового. По мере приближения нагрузки к номинальной доля высокооктанового топлива в смеси, приготавливаемой в карбюраторе 1, увеличивается, а доля низкооктановоготоплива уменьшается, На максимальных нагрузках, когда дроссельная заслонка 3 полностью открыта и разрежение в задроссельном пространстве практически сведено к нулю, диафрагма 7 открывает заслонку 31 полностью и в диффузоре 28 образуется максимальное разрежение. Вследствие этого растет расход высокооктанового топлива и увеличивается разрежение в надтопливном пространстве 25 поплавковой камеры 16, которое при соответствующем подборе жиклеров 26 и 29 становится равным разрежению за главным дозирующим жиклером 35, и подача низкооктанового топлива прекращается,Двигатель работает на высокооктановом топливе, что улучшает его эксплуатационные качества.Формула изобретения Система питания для двигателя внутреннего сгорания, по авт. св. М 1325181,1576709 Составитель Л.КапраловгРедактор Н.Бобкова Техред М.Моргентал Корректор А.Обручар Заказ 1837 Тираж 443 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 о т л и ч а ю щ а я с я тем, что, с целью улучшения эксплуатационных качеств двигателя, надтопливное пространство поплавковой камеры контура низкооктанового топлива сообщено через дополнительно установленные жиклеры с диффузором дозатора и главным проточным каналом додиффузора последнего
СмотретьЗаявка
4398166, 28.03.1988
КИЕВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. 50-ЛЕТИЯ ВЕЛИКОЙ ОКТЯБРЬСКОЙ СОЦИАЛИСТИЧЕСКОЙ РЕВОЛЮЦИИ, ЗАВОЛЖСКИЙ МОТОРНЫЙ ЗАВОД ИМ. 50-ЛЕТИЯ СССР
ДИКИЙ НИКОЛАЙ АЛЕКСАНДРОВИЧ, ПИЧУГИН ВИКТОР БОРИСОВИЧ, АСКИНАДЗЕ ЮРИЙ ГРИГОРЬЕВИЧ, УВАРЫЧЕВ АЛЕКСАНДР НИКОЛАЕВИЧ, ГЛАДКИХ ВЛАДЛЕН АЛЕКСЕЕВИЧ, СКИБАРКО СЕРГЕЙ ИВАНОВИЧ, ДУБРОВСКАЯ ВИКТОРИЯ ВАСИЛЬЕВНА
МПК / Метки
МПК: F02M 13/06
Метки: внутреннего, двигателя, питания, сгорания
Опубликовано: 07.07.1990
