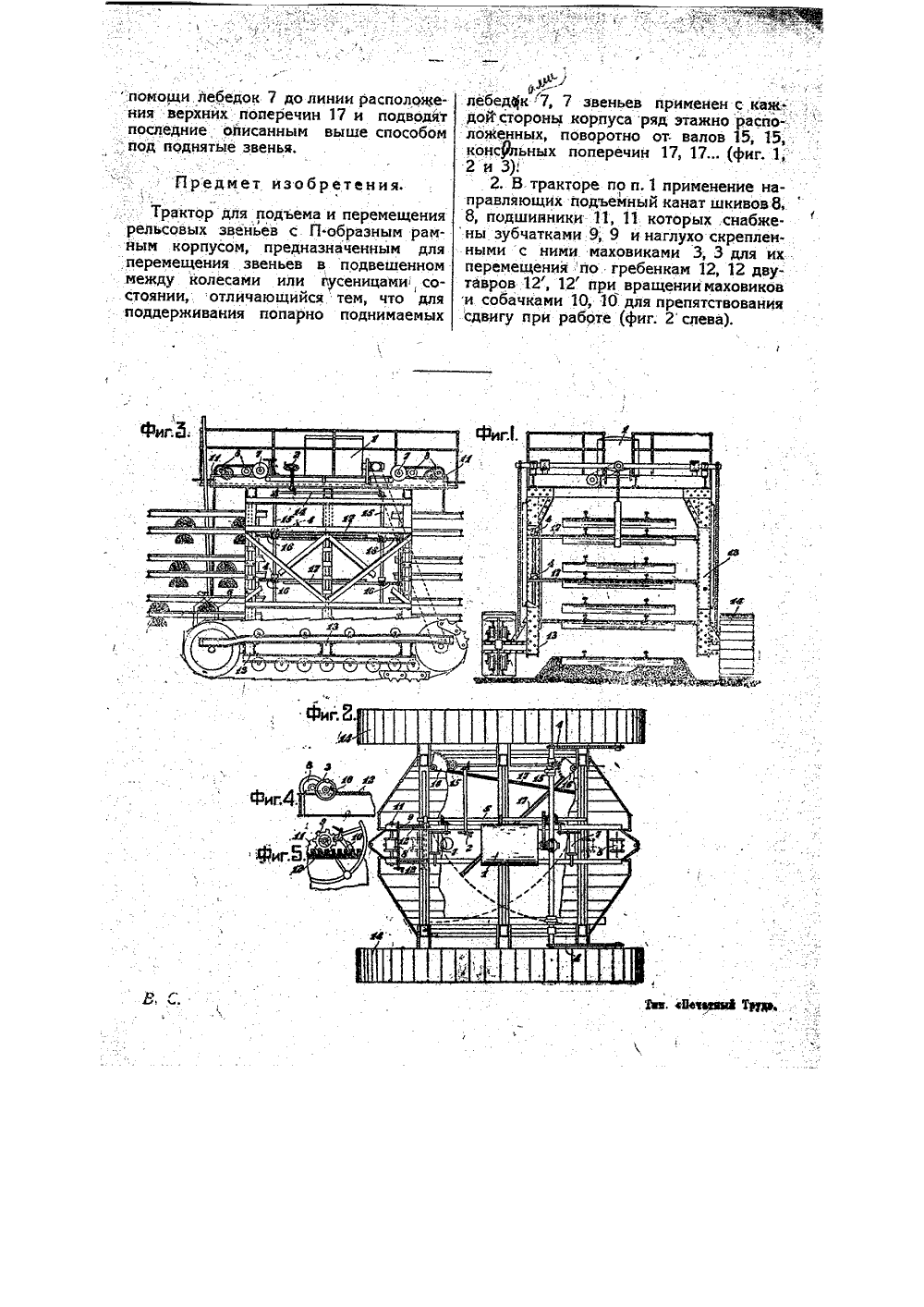

Трактор для подъема и перемещения рельсовых звеньев

Номер патента: 1014783

Опубликовано: 30.04.1983

Автор: Скалов

МПК: B61K 9/02

Метки: кузова, перемещений, пространственных, рельсового, средства, транспортного

...продольной оси кузова, а выходом - к одному входу интегратора, выходы которого через блок масштабирования подключены к входам блоков определения соответственно горизонтальных и вертикальных перемещений, снабжено блоком коррекции вертикальных ускорений, первый вход которого подключен к датчику вертикальных ускорений, а два других - к выходам соответственно блока определения угла поворота относительно продольной оси кузова и блока определения угла поворота относительно поперечной оси кузова, а выход подключен к другому входу инвертора.Кроме того, блок коррекции вертикальных ускорений снабжен элементом квадрирования, инвертором, сумматором, выходом которого образован выход блока коррекции, одним входом сумматора - первый вход блока...

Номер патента: 1728075

Опубликовано: 23.04.1992

Автор: Темин

МПК: B61J 3/06

Метки: перемещения, подвижного, рельсового, состава, тележек

...ролики 15, которые размещены под опорными роликами 1 и установлены на параллельных осях 16.Устройство снабжено механизмом принудительного поворота одного из упоров, ограничитель поворота 14 которого установлен в стакане 17 с пропущенным через отверстие стакана вертикальным фиксирующим стержнем 18 с прямоугольной головкой, снабженным пружиной 19. На нижней части вертикального фиксирующего стержня 18 жестко закреплен клиновой элемент 20, расположенный с возможностью взаимодействия с выступом 21, жестко закрепленным на рельсовой направляющей 3.Механизм принудительного поворота включает в себя упруго смонтированный на рельсовой направляющей 3 двуплечий рычаг 22, установленный на оси 23, также закрепленной на рельсовой направляющей 3....

Номер патента: 71933

Опубликовано: 01.01.1948

Автор: Ковальский

МПК: B66D 3/02, E01B 33/04, E01B 33/21

Метки: направлении, перемещения, поперечном, пути, рельсового, решетки

...полоз имеетодин или два выреза 4 для блока 5,предназначенного для передвижки решетки пути,На боковых сторонах полоза 7укреплены съемные поворотные напетлях 7 кронштейны б, предназначенные для поддержания за шпалыподнятой решетки пути,Стенки полоза скрепляются связями жесткости 8, выполненными,например, из уголков,Для подъема решетки пути на требуемую высоту при небольшой высотерасположения осей барабанов 2 полоза 7 лапы 3 для рельсов выполненытак, что точка прикрепления к нимтроса оказывается расположенной значительно ниже подошвырельса.Полоз 7 заводится между рельсамии шпалами, затем устанавливаютсялапы 3 и барабаны 2 (если они съемные), после чего производится подъемрешетки пути, одновременным илинеодновременным вращением барабанов 2,...

Номер патента: 806509

Опубликовано: 23.02.1981

Авторы: Лушков, Поляков

МПК: B61F 3/02

Метки: грузовпо, перемещения, пересекающимся, путям, рельсовым

...в которую ввинчивается винт, снабжены левой резьбой, а винт 12 и резьбовая часть гайки со звездочкой 6, в которую он ввинчивается, - правой резьбой. На гайку Со звездочкой 6 надевается ключ-трещотка 7.Устройство работает следующим образом.С помощью раздвижной штанги 2 рельсовые тележки устанавливаются на необходимом расстоянии, определяемом габаритами груза и опорнымиместами на нем. На опорные места рамы рельсовых тележек укладывается груз, например контейнер с изделиями в несколько рядов по высоте. Груз на рельсовых тележках по рельсам подается к месту его укладки. Вращением ключа-трещотки приводятся во вращение гайка со звездочкой 6, которые связаны друг с другом цепью 9. Гайки со звездочками 6, вращаясь, заставляют...

Номер патента: 316225

Опубликовано: 01.01.1971

Авторы: Иностранец, Иностранна, Федеративна

МПК: B23Q 1/38

Метки: перемещения, поперечины, портального, станка, типа

...связанных поршневыми штоками с винтами через скользящие в расточках станины втулки.Для обеспечения предварительного натяжения винтов на требуемую для каждого величину управление системой питания гидроци линдров осуществлено в функции положения шпиндельных бабок на поперечине.На чертеже показано предлагаемое устройство. жены гидроцилиндры 11, поршневые штоки 12 которых связаны с винтами через скользящие в расточках станины втулки И.Несимметричное расположение бабок 8 и 9 на поперечине 7 вызывает ее перекос, что влечет за собой снижение точности обработки.В целях компенсации возможного перекоса производят предварительное нагружение посредством гидроцилиндров отдельно каждого из винтов, вызывая тем самым различное их растяжение....
