Система управления задним мостом транспортного средства
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

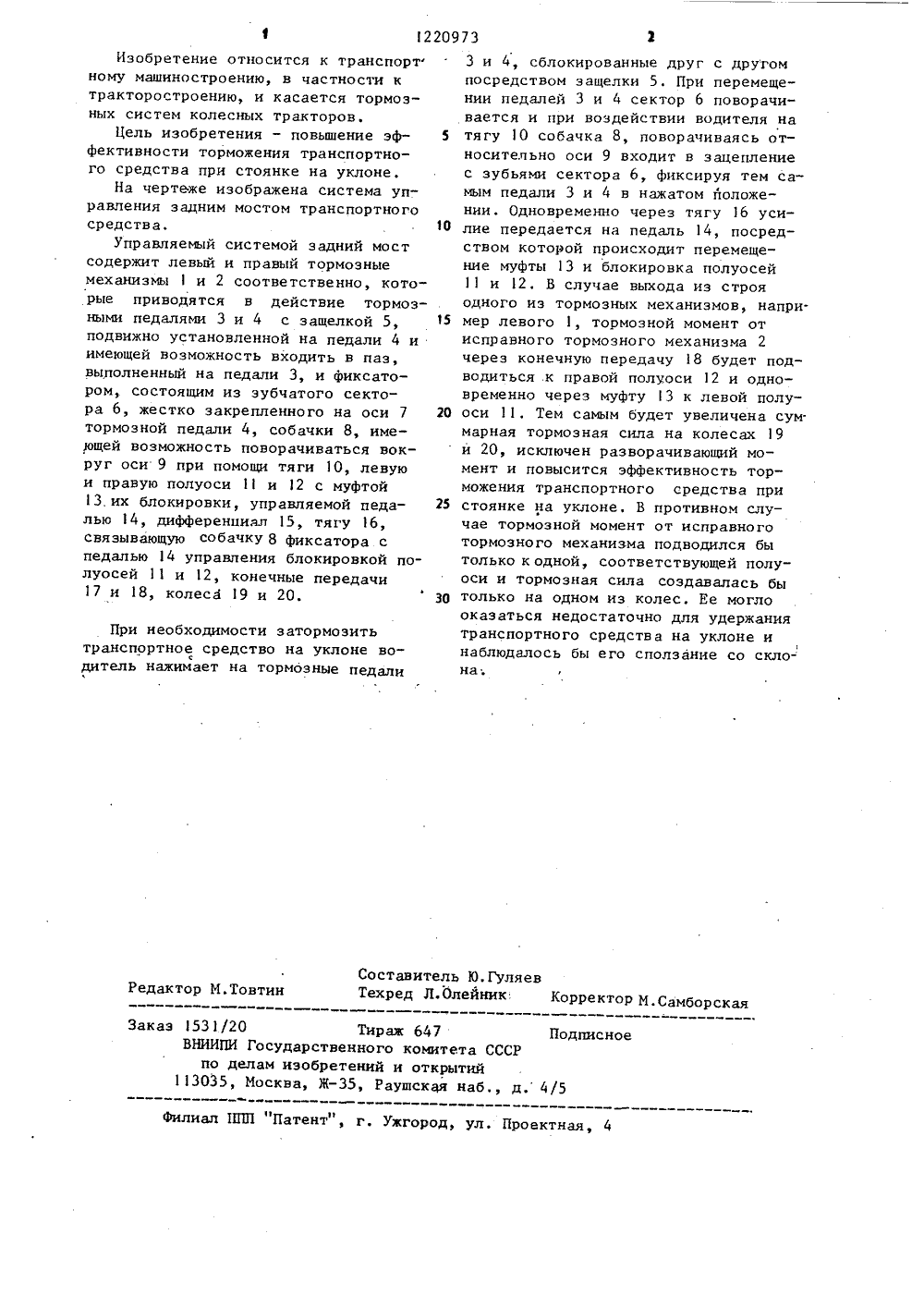

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 9) (1 0973 60 Т 7/04 ОПИС Н рдена полит дового ческии и,8)русь" МТЗе описанитации. Ми О/50 Л,и инк: УроФаей ЬР ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ АВТОРСКОМУ СВИДЕТЕЛЬСТВ(21) 3739174/27-11 (22) 16.05,84 (46) 30,03.86. Бюл (71) Белорусский оКрасного Знамениститут (72) Н,В.Богдан, А и Е . А. Романчик (53) 629.113.59(08 (56) Тракторы "Бел МТЗЛ: Техническ струкция по эксплу жай, 1981, с5. (54)(57 МОСТОМ)СИСТЕМА УПРАВЛЕНИЯ ЗАДНИМ ТРАНСПОРТНОГО СРЕДСТВА, содержащая бортовые тормозные механизмы с раздельным управлением отпедалей, фиксатор для взаимной блокировки педалей, конечные передачи,дифференциал, полуоси с муфтой ихблокировки, управляемой педалью иколесами, о т л и ч а ю щ а я с ятем, что, с целью повышения эффективности торможения при стоянке науклоне, фиксатор выполнен с управляемой защелкой, кинематически связанной с педалью управления муфтойблокировки полуосей и входящей в зацепление с зубчатым сектором наоси поворота одной из тормозных пе1220973 Составитель Ю.Гуляев Техред Л.Олейник Корректор М.Самборская Редактор М.Товтин Заказ 531/20 Тираж 647 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к транспорт ному машиностроению, в частности к тракторостроению, и касается тормозных систем колесных тракторов.Цель изобретения - повышение эф фективности торможения транспортного средства при стоянке на уклоне.На чертеже изображена система управления задним мостом транспортного средства.ОУправляемый системой задний мост содержит левый и правый тормозные механизмы 1 и 2 соответственно, которые приводятся в действие тормозными педалями 3 и 4 с защелкой 5, подвижно установленной на педали 4 и имеющей возможность входить в паз, выполненный на педали 3, и фиксатором, состоящим из зубчатого сектора 6, жестко закрепленного на оси 7 20 тормозной педали 4, собачки 8, имеющей возможность поворачиваться вокруг оси 9 при помощи тяги 1 О, левую и правую полуоси 1 и 12 с муфтой 13,их блокировки, управляемой педа лью 14, дифференциал 15, тягу 16, связывающую собачку 8 фиксатора с педалью 14 управления блокировкой полуосей 11 и 12, конечные передачи 17 и 18, колеса 19 и 20. ЗО При необходимости затормозить транспортное средство на уклоне вос дитель нажимает на тормозные педали3 и 4, сблокированные друг с другом посредством защелки 5. При перемещении педалей 3 и 4 сектор б поворачивается и при воздействии водителя на тягу 10 собачка 8, поворачиваясь относительно оси 9 входит в зацепление с зубьями сектора 6, фиксируя тем самым педали 3 и 4 в нажатом йоложении. Одновременно через тягу 16 усилие передается на педаль 14, посредством которой происходит перемещение муфты 13 и блокировка полуосей 11 и 12. В случае выхода из строя одного из тормозных механизмов, например левого 1, тормозной момент от исправного тормозного механизма 2 через конечную передачу 18 будет подводиться к правой полуоси 12 и одновременно через муфту 13 к левой полуоси 11. Тем самым будет увеличена суммарная тормозная сила на колесах 19 и 20, исключен разворачивающий момент и повысится эффективность торможения транспортного средства при стоянке на уклоне, В противном случае тормозной момент от исправного тормозного механизма подводился бы только кодной, соответствующей полуоси и тормозная сила создавалась бы только на одном из колес, Ее могло оказаться недостаточно для удержания транспортного средства на уклоне инаблюдалось бы его сползание со скло- на;
СмотретьЗаявка
3739174, 16.05.1984
БЕЛОРУССКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
БОГДАН НИКОЛАЙ ВЛАДИМИРОВИЧ, ПОВАРЕХО АЛЕКСАНДР СЕРГЕЕВИЧ, РОМАНЧИК ЕВГЕНИЙ АНАТОЛЬЕВИЧ
МПК / Метки
МПК: B60T 7/04
Метки: задним, мостом, средства, транспортного
Опубликовано: 30.03.1986
