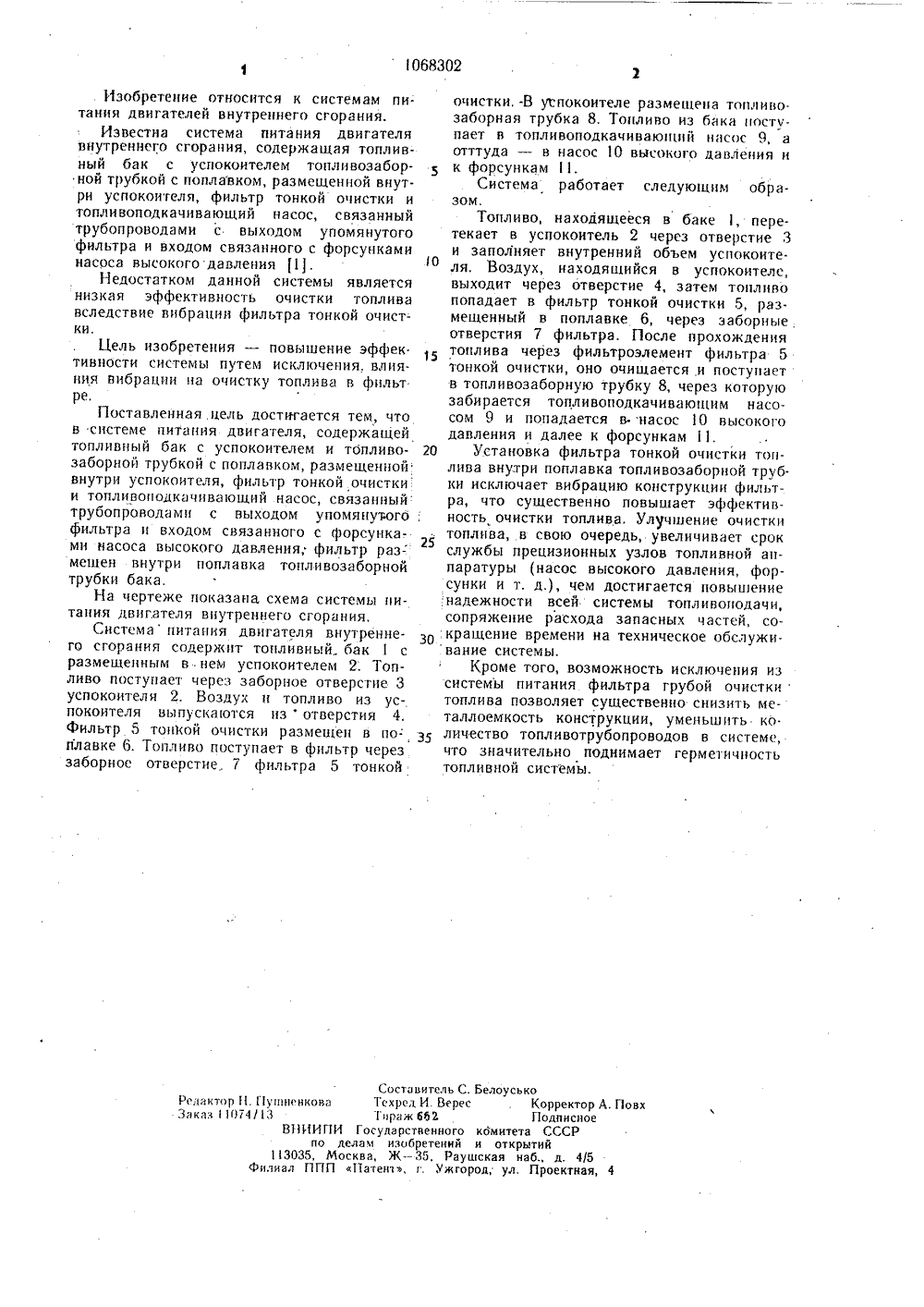

068302 Составитель С. Белоусько Редактор 11. Гупгиенкова Техред И. Верес . Корректор А, Повх Заказ 11074/13 Тираж ббпр Г 1 одписное ВИИИПИ Государственного комитета СССР по делана изобретений и открытий 13035, Москва, Ж - 35, Раущская наб., д. 4/5 филиал ППП Патен 1, г. Ужгород, ул. Проектная, 4Изобретение относится к системам питания двигателей внутреннего сгорания.Известна система питания двигателя внутреннего сгорания, содержащая топливный бак с успокоителем топливозаборной трубкой с поплавком, размещенной внутри успокоителя, фильтр тонкой очистки и топливоподкачивающий насос, связанный трубопроводами с выходом упомянутого фильтра и входом связанного с форсунками насоса высокого давления 11.Недостатком данной системы является низкая эффективность очистки топлива вследствие вибрации фильтра тонкой очистки,Цель изобретения - повь 1 шение эффек. тивности системь 1 путем исключения. влия. ния вибрации на очистку топлива в фильт ре,Поставленная цель достигается тем, что в системе питания двигателя, содержащей топливный бак с успокоителем и топливо- заборной трубкой с поплавком, размещенной внутри успокоителя, фильтр тонкой очистки и топливоподкачивающий насос, связанный трубопроводами с выходом упомянутого фильтра и входом связанного с форсунками насоса высокого давления; фильтр раз- мещен внутри поплавка топливоэаборной трубки бака,На чертеже показана схема системы питания двигателя внутреннего сгорания.Системапитания двигателя внутреннего сгорания содержит топливный., бак 1 с размещенным в" нем успокоителем 2. Топливо поступает через заборное отверстие 3 успокоителя 2. Воздух и топливо из успокоителя выпускаются изотверстия 4, фильтр 5 тонкой очистки размещен в по- плавке 6. Топливо поступает в фильтр через заборное отверстие. 7 фильтра 5 тонкой очистки, -В у.покоителе размещена топливо.заборная трубка 8. Топливо из бака поступает в топливоподкачивающий насос 9, аотттуда - в насос 10 высокого давления ик форсункам 11.Система работает следующим образом,Топливо, находящееся в баке 1, перетекает в успокоитель 2 через отверстие 3и заполняет внутренний объем успокоителя. Воздух, находящийся в успокоителс,выходит через отверстие 4, затем топливопопадает в фильтр тонкой очистки 5, размещенный в поплавке 6, че)ез заборныеотверстия 7 фильтра. После прохождениятоплива через фильтроэлемент фильтра 5тонкой очистки, оно очищается и поступаетв топливозаборную трубку 8, через которуюзабирается топливоподкачиваюшим насосом 9 и попадается в насос 1 О высокогодавления и далее к форсункам 11.20 Установка фильтра тонкой очистки топлива внутри поплавка топливозаборной трубки исключает вибрацию конструкции фильтра, что существенно повышает эффектив.ность очистки топлива. Улучшение очисткитоплива, в свою очередь, увеличивает срокслужбы прецизионных узлов топливной аппаратуры (насос высокого давления, форсунки и т. д.), чем достигается повышение;надежности всей системы топливоподачи,сопряжение расхода запасных частей, сокращение времени на техническое обслужи вание системы.Кроме того, возможность исключения изсистемы питания фильтра грубой очисткитоплива позволяет существенно снизить металлоемкость конструкции, уменьшить ко.личество топливотрубопроводов в системе,что значительно поднимает герметичностьтопливной системы.
СмотретьЗаявка
3502467, 18.10.1982
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И КОНСТРУКТОРСКИЙ ИНСТИТУТ ТОПЛИВНОЙ АППАРАТУРЫ АВТОТРАКТОРНЫХ И СТАЦИОНАРНЫХ ДВИГАТЕЛЕЙ
БАННИКОВ ЕВГЕНИЙ ЛЕОНИДОВИЧ, ЕРМИЛОВ ВАЛЕРИЙ АЛЕКСЕЕВИЧ, ПЕТРУШЕВ ОЛЕГ БОРИСОВИЧ
МПК / Метки
МПК: B60K 15/00
Метки: внутреннего, двигателя, питания, сгорания
Опубликовано: 23.01.1984
