Устройство для регулирования угла опережения впрыска топлива

Номер патента: 1552727

Авторы: Евстратов, Мелентьев, Мерсизанов, Штейников

Формула

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ УГЛА ОПЕРЕЖЕНИЯ ВПРЫСКА ТОПЛИВА, содержащее ведущую шестерню, соединенную с валом двигателя, кулачковым валом насоса и валом электрического тормоза, возвратную пружину, противодействующую электротормозу, и датчики угловых перемещений, отличающееся тем, что, с целью повышения точности регулирования, ведущая шестерня выполнена в виде дифференциального волнового механизма, содержащего две жесткие шестерни с наружными и внутренними зубьями, гибкого колеса и двухволнового генератора, соединенного с электрическим тормозом, причем двухволновый генератор размещен внутри гибкого колеса, гибкое колесо расположено коаксиально внутри жестких шестерен с возможностью взаимодействия с их внутренними зубьями, одна из жестких шестерен взаимодействует наружными зубьями с валом двигателя, а другая установлена на кулачковом валу насоса.

Описание

Изобретение относится к машиностроению, а именно к двигателестроению, и может быть использовано для регулирования угля опережения впрыска топлива дизелей.
Цель изобретения повышение точности регулирования.

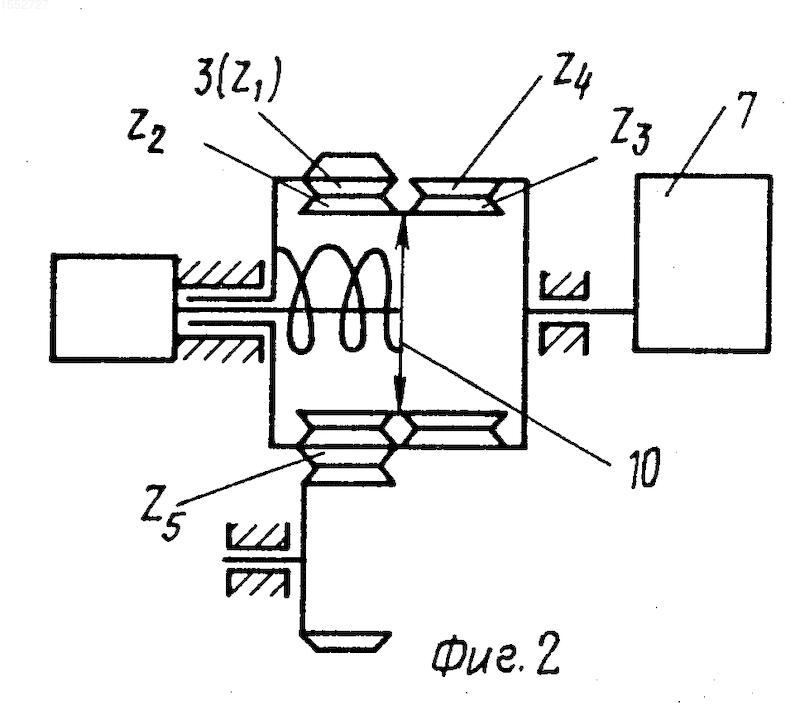

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 кинематическая схема устройства.
Устройство для регулирования угла опережения впрыска топлива содержит приводную шестерню 1, соединенную с валом 3 двигателя наружными зубьями Z₅, внутренними зубьями 3 (Z₁) через гибкое колесо 4 с зубьями Z₂ и Z₃ и через жесткую шестерню 5 с зубьями Z₄ с кулачковым валом 6 топливного насоса 7, с валом 8 электрического тормоза 9 через двухволновый генератор 10, представляющий собой кулачковую ступицу 11 с напрессованным гибким подшипником 12 с игольчатыми роликами 13. Кроме того, устройство содержит возвратную пружину 14, установленную между приводной шестерней 1 и генератором 10 волн, и два датчика углового перемещения 15 и 16.
Устройство выполнено с учетом соотношений:
Z₂ Z₃ Z₄

^и < i₁₅^н, где Z₂ число зубьев гибкого колеса, соединенного с приводной шестерней;
Z₃ число зубьев гибкого колеса;
Z₄ число зубьев шестерни, связанной с кулачковым валом;

^и коэффициент полезного действия волновой передачи от приводной шестерни к гибкому колесу при остановленном генераторе волн; i₁₅^н передаточное число от приводной шестерни к кулачковому валу при остановленном генераторе волн.
Применение соотношения Z₂ Z₃ Z₄ позволяет применить в устройстве более компактную схему волнового механизма и ограничить его передаточное число из-за превращения волновой передачи генератор гибкое колесо жесткое колесо, соединенное с кулачковым валом, в волновую зубчатую муфту.
Применение волнового механизма в устройстве позволяет осуществить многопарность зацепления, что повышает кине- матическую точность передачи вал электрического тормоза кулачковый вал топливного насоса.
Устройство работает следующим образом.
Большинство двигателей внутреннего сгорания имеет заданный угол опережения впрыска. При изменении нескольких рабочих параметров двигателя бывает необходимо увеличить угол опережения относительно заданного. При приводе устройства от коленчатого вала 2 дифференциальная волновая передача 17 работает и в режиме самоторможения и передаточное число от приводной шестерни 1 к кулачковому валу 6 равняется единице. При изменении параметров двигателя электрический тормоз 9 создает тормозной момент на генераторе 10 волн и перемещает его путем поворота относительно гибкого колеса 4, преодолевая усилие возвратной пружины 14, при этом недостаточное число от приводной шестерни 1 к кулачковому валу 6 меньше единицы, т. е. происходит увеличение угла опережения впрыска. При уменьшении тормозного момента пружина 14 стремится возвратить генератор 10 волн в исходное положение, т. е. угол опережения впрыска стремится к заданному углу.
Изобретение относится к двигателестроению и позволяет повысить точность регулирования. Устройство для регулирования угла опережения впрыска топлива содержит ведущую шестерню 1, соединенную с валом 2 двигателя, кулачковым валом 6 топливного насоса и валом 8 электрического тормоза 9, возвратную пружину 14 и датчики угловых перемещений 15 и 16. Ведущая шестерня выполнена в виде дифференциального волнового механизма, содержащего две жесткие шестерни 5 и 1, гибкое колесо 4 и двухволновый генератор, соединенный с электрическим тормозом 9. Двухволновый генератор размещен внутри гибкого колеса 4, гибкое колесо коаксиально расположено внутри жестких шестерн с возможностью взаимодействия с их внутренними зубьями. Одна из жестких шестерн взаимодействует нааружными зубьями в валом двигателя, а другая установлена на клачковом валу насоса. 2 ил.

Рисунки

Заявка

4388971/06, 09.03.1988

Камское объединение по производству большегрузных автомобилей

Мерсизанов И. С, Евстратов А. Г, Штейников В. А, Мелентьев А. А

МПК / Метки

МПК: F02D 1/16, F02M 59/00

Метки: впрыска, опережения, топлива, угла

Опубликовано: 27.12.1995
