Рукоятка ручки управления летательного аппарата
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
РУКОЯТКА РУЧКИ УПРАВЛЕНИЯ ЛЕТАТЕЛЬНОГО АППАРАТА, содержащая корпус, на котором расположена гашетка, а внутри микровыключатель, отличающаяся тем, что, с целью упрощения и повышения надежности управления, гашетка выполнена в виде охватывающей корпус спиральной пружинной пластины, закрепленной одним концом на корпусе, в корпусе выполнена сквозная щель, через которую внутрь корпуса проходит второй свободный конец спиральной пружинной пластины, несущий регулировочный винт, а внутри корпуса установлен подпружиненный двуплечий рычаг, контактирующий одним плечом с микровыключателем, а другим с регулировочным винтом.
Описание
Цель изобретения упрощение управления и повышение надежности управления летательным аппаратом.

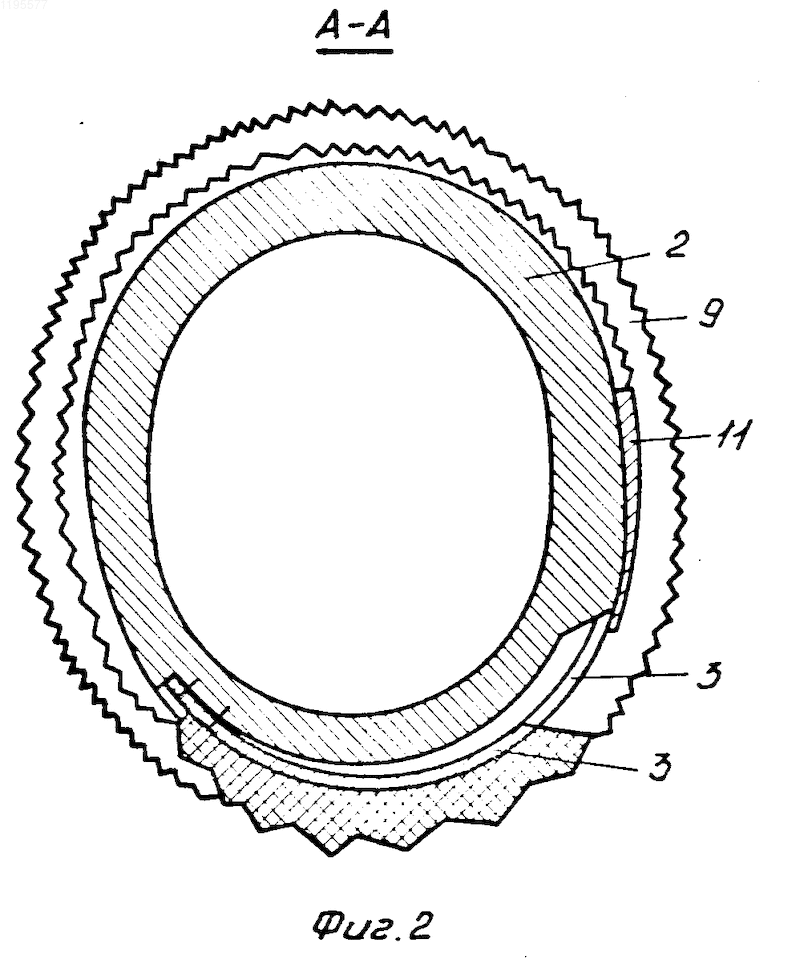

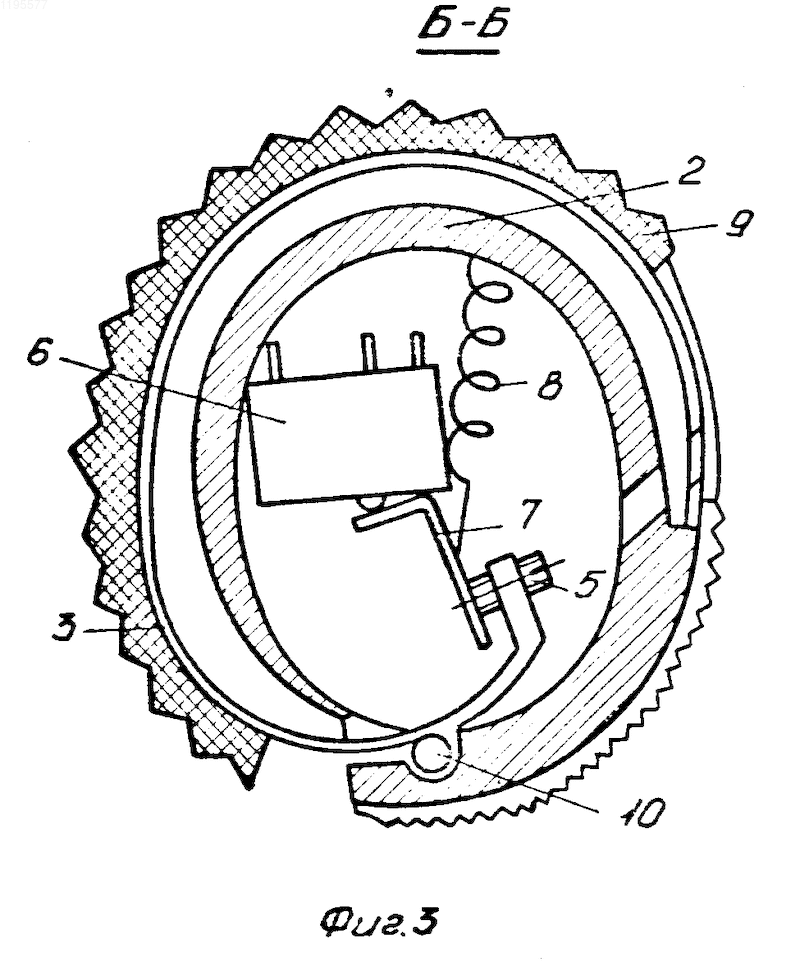

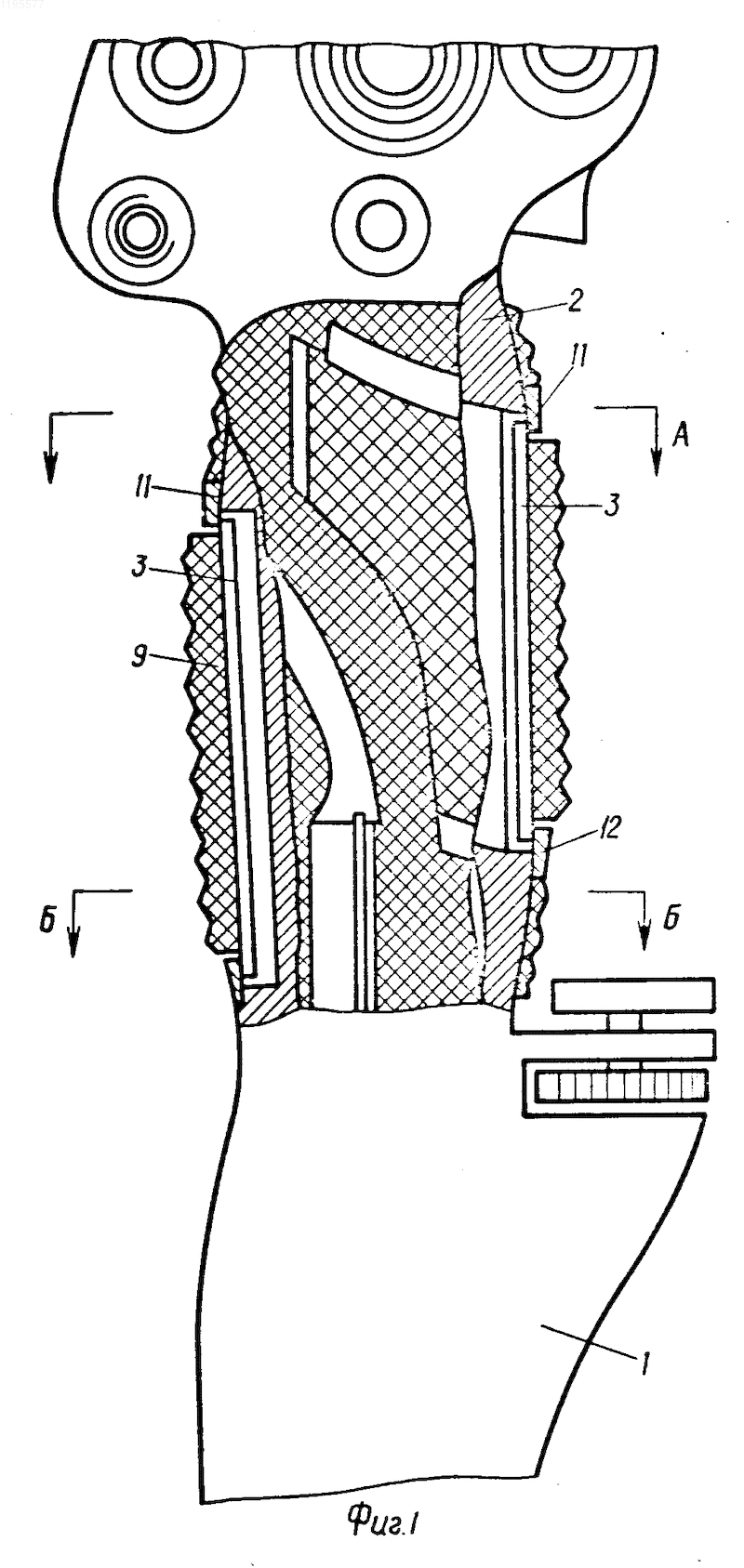

На фиг. 1 схематически изображена описываемая рукоятка ручки управления летательного аппарата с системой автоматического управления, вид сбоку с частичным разрезом; на фиг. 2 сечение по А-А на фиг. 1; на фиг. 3 сечение Б-Б на фиг. 1.
Рукоятка ручки 1 управления состоит из корпуса 2, который охватывает спиральная пружинная пластина 3, выполняющая функцию гашетки.
Один конец спиральной пружинной пластины закреплен на корпусе, а другой свободный конец проходит через щель 4 внутрь корпуса. На свободном конце спиральной пружинной пластины установлен регулировочный винт 5, внутри корпуса микровыключатель 6. Между микровыключателем и регулировочным винтом расположен двуплечий рычаг 7, подпружиненный пружиной 8. Спиральная пружинная пластина покрыта рифленой резиной 9.
Для уменьшения трения пластины в корпусе установлен валик 10. На рукоятке установлены ограничители 11 и 12 пластины.
При необходимости взятия управления летательным аппаратом на себя летчик сжимает рукоятку ручки управления, сжимая при этом спиральную пружинную пластину. Ограничители 11 и 12 направляют перемещение пластины. Свободный конец спиральной пружинной пластины скользит по валику 10 и освобождает двуплечий подпружиненный рычаг, который отпускает кнопку микровыключателя, отключая систему автоматического управления летательным аппаратом.
