Патенты с меткой «вычислительную»

Номер патента: 127042

Опубликовано: 01.01.1960

Авторы: Чигирев, Смолов

МПК: G01C 11/26

Метки: цифроаналоговую, координат, аэроснимка, машину, вычислительную, ввода, точек

...управляемых со.- 2 -"Мо 12704,2противлений б при помощи одного из реле блока 7 может быть подключено к соответствующему разряду выхода кодирующего преобразователя 1. Выходные сигналы вызывают срабатывание соответствующих реле блока 7, которые включают разрядные сопротивления. Цифровыеуправляемые сопротивления б включены в цепях обратных связей и во входных цепях операционных усилителей 8,Переключатели 9 имеют пять положений, В первых четырех положениях цифровые коды, снимаемые с преобразователей 1, подаются в цепи обратных связей и во входные цепи операционных усилителей 8, соединенных между собой для взаимного ориентирования снимков. В яятом положении переключателя 9 цифровые коды поступают на блок трансформирования координат и...

Номер патента: 139159

Опубликовано: 01.01.1961

Авторы: Неслуховский, Евстигнеев, Соколов, Старичков, Рязанкин

МПК: G06F 3/06

Метки: вычислительную, электронную, информации, ввода, машину

...1 каждого подающего механизма перфокаргы 2 с помощью подающего ножа 3, приводимого в движение от общего вала 4, подаются последовательно в блок 5. Блок 5 содержит фотоэлемент, который освещается осветителем б через отверстие 7 в пергокарте. Подающие ножи 3 поставлены таким образом, чтобы обеспечивался требуемый позиционный сдвиг перфокарт относительно воспринимающих блоков в каждом подающем механизме. Например, в случае сдвига на одну позицию, под блоком 5 первого подающего механизма может находиться седьмая позиция. Тогда под блоком 5 второго подающего механизма будет расположена шестая позиция и т. д, Таким образом, блоками 5 производят параллельное восприятие информации с перфокарт. Информация фиксируется в промежуточных...

Номер патента: 209835

Опубликовано: 01.01.1968

Авторы: Якименко, Яшков

МПК: G06K 11/04, G06F 3/037

Метки: цифровую, ввода, визуальной, машину, информации, вычислительную

...камерой 2 в видеосигнал, поступающий на видеоусилитель 3. С видеоусилителя сигнал поступает на видеоконтрольное устройство 4 20 и на стробирующий блок 5, На второй вход стробирующего блока поступают импульсы с блока формирования стробирующих импульсов б, который запускается сигналом блока строчной развертки 7 (задним фронтом гася щего импульса). Стробирующий блок пропускает один или несколько элементов изображения каждой строки, в зависимости от длительности стробирующего импульса, которая задается оператором, Расстояния между счи тываемыми элементами строк в двух последовательно следующих кадрах определяются скоростью движения носителя.Таким образом, за время развертки одного кадра считывается часть изображения, зависящая от скорости...

Номер патента: 244708

Опубликовано: 01.01.1969

Авторы: Скуридин, Малиновский

МПК: G06F 13/00

Метки: цифровую, информации, управляющую, ввода, машину, вычислительную

...запоминающего устройства.На чертеже представлено описываемое устройство. 30 Оно состоит из дешифратора 1 адресов постоянного запоминающего устройства усилителей 2 считывания, адресных, проводов 3, частью которых прошиты сердечники число,вой линейки постоянного запоминающего устройства 4, а частью - все сердечники б, соединенные также с выходными регистрами б источников информации и с усилителями 2 считывания.Таким образом, часть адресов постоянного запоминающего устройства оказывается выделенной под переменное содержимое источников цифровой информации и ввод числа, например, показания цифрового измерительного прибора или группы приборов осуществляется путем подачи сигнала на вход дешифратора 1 адреса постоянного запоминающего...

Номер патента: 249086

Опубликовано: 01.01.1969

Авторы: Малиновский, Зюганов, Скуридин, Институт, Квасов, Свечников

МПК: G06F 3/00

Метки: наблюдения, ввода, информации, одновременного, вычислительную, машину

...визуального наблюдения протекающего процесса.В предложенном устройстве, с целью его упрощения при одновременном повышении точности, снаружи на днище электроннолучевой трубки укреплены пленочные фотопотенциом етры.На чертеже представлена принципиальная схема описываемого устройства, где: 1 - электроннолучевая трубка; 2 - пленочные фотопотенциометры.Устройство работает следующим образом.Преобразуемая аналоговая величина поступает на вертикальную отклоняющую систему электроннолучевой трубки 1, снаружи на днище котйрой укреплены пленочные фотопотенциометры 2 (линейные или функциональные). В точках пересечения следа пятна развертки с их фотопроводящими слоями про исходит соединение резистивного слоя фотопотенциометра с проводящим слоем....

Номер патента: 251270

Опубликовано: 01.01.1969

Авторы: Трунин, Вычислительный, Цемель, Институт

МПК: G06F 3/16

Метки: данных, ввода, речевого, опознающее, вычислительную, машину

...Числа отличаются друг от друга словами, указывающими знак числа.ж) После чисел могут располагаться только слова: скобка, градус, радиан, а также слова, разделяющие числа и обозначающие конец фразы.На чертеже приведена блок-схема предложенного устройства.Речевой сигнал, соответствующий одному из опознаваемых слов, поступает с микрофона 1 на блок 2 выделения признаков слов. Основываясь на полученных признаках, блоки 3 - б опознавания слов определяют принадлежность произнесенного слова. Блок 3 опознает слова 1 класса (нуль, один и др,), блок 4 опознает слова 11 класса (корень, логарифм и др.), блок б опознает начальное слово фразы (слушай), блок б - конечное слово фразы (конец). Сигналы, соответствующие опознанным словам, с блоков 3 -...

Номер патента: 273446

Опубликовано: 01.01.1970

Авторы: Кудевкцкий, Айзенберг

МПК: G01B 5/20

Метки: точек, ввода, вычислительную, координат, криволинейных, поверхностейдеталей, машину

...свободы, датчик 5 измерения модуля перемещения диска относительно каретки, растровый датчик больших переме цений, выполненный в виде фотоэлемента б, подвижного ного растров 7 и 8 и осветителя датчик О малых перемещений с конечнпком 11, опнраю.цимся о5 диска 4. Каретка 3 перемещается но базовой поверхносги 12 по в говым электродвигателем 14. Вь датчиков включены в схему выч машины на чертеже не показана)10 Описываемое устройство работ щим образом. В начальный момент центр плавающегоа 4 выставляется по программе от базоповерхности 12 на расстояние, определяеуглом поворота измеряемой турбинной лопатки 15, поворачиваемой блоком 1. Датчик 2 угла поворота лопатки опрашивается вычислительной машиной после каждого поворота лопатки. В...

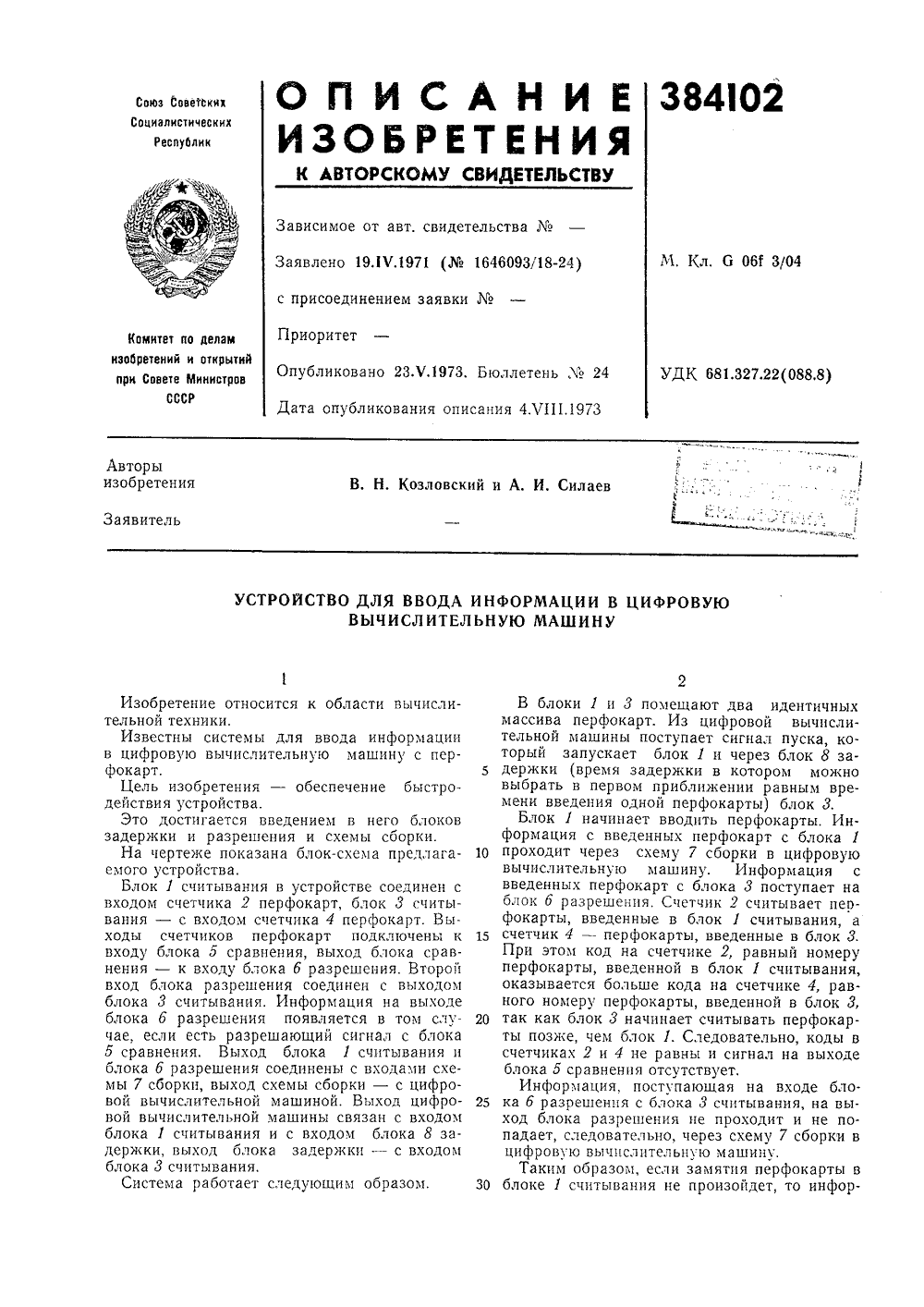

Номер патента: 384102

Опубликовано: 01.01.1973

МПК: G06F 3/06

Метки: ввода, вычислительную, информации, цифровую, машину

...перфокарт с блока 1 10 проходит через схему 7 сборки в цифровуювычислительную машину, Информация с введенных перфокарт с блока 3 поступает на блок б разрешения. Счетчик 2 считывает перфокарты, введенные в блок 1 считывания, а 1 ч счетчик 4 - перфокарты, введенные в блок 3.При этом код на счетчике 2, равный номеру перфокарты, введенной в блок 1 считывания, оказывается больше кода на счетчике 4, равного номеру перфокарты, введенной в блок 3, 20 так как блок 3 начинает считывать перфокарты позже, чем блок 1, Следовательно, коды в счетчиках 2 и 4 не равны и сигнал на выходе блока 5 сравнения отсутствует.Информация, поступающая на входе бло ка б разрешения с блока 3 считывания, на выход блока разрешения не проходит и не попадает,...

Номер патента: 395829

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G06F 3/02

Метки: вычислительную, информации, ввода, машину

...подклю ченный к ней звуковой генератор, разрядные катушки магнитострикционной линии задержки индуктивно связаны с постоянными магнитами каждой клавиши клавиатуры и со входами шифратора.На чертеже приведенамого устройства.Устройство содержит магнитострикционную линию задержки, состоящую из демпфера 1, звукопровода 2, катушки 8 ввода с постоян ными магнитами 4, жестко связанными с клавишами клавиатуры б, разрядных катушек 6 вывода, звукового генератора 7 и усилителей 8 вывода. Устроиство работает следующим образом.При включении звукового генератора по катушке ввода протекает ток звуковой частоты, и магнитное поле катушки преобразуется в механические колебания звукопровода. При нажатии любой из клавиш постоянный магнит клаьиши смещается к...

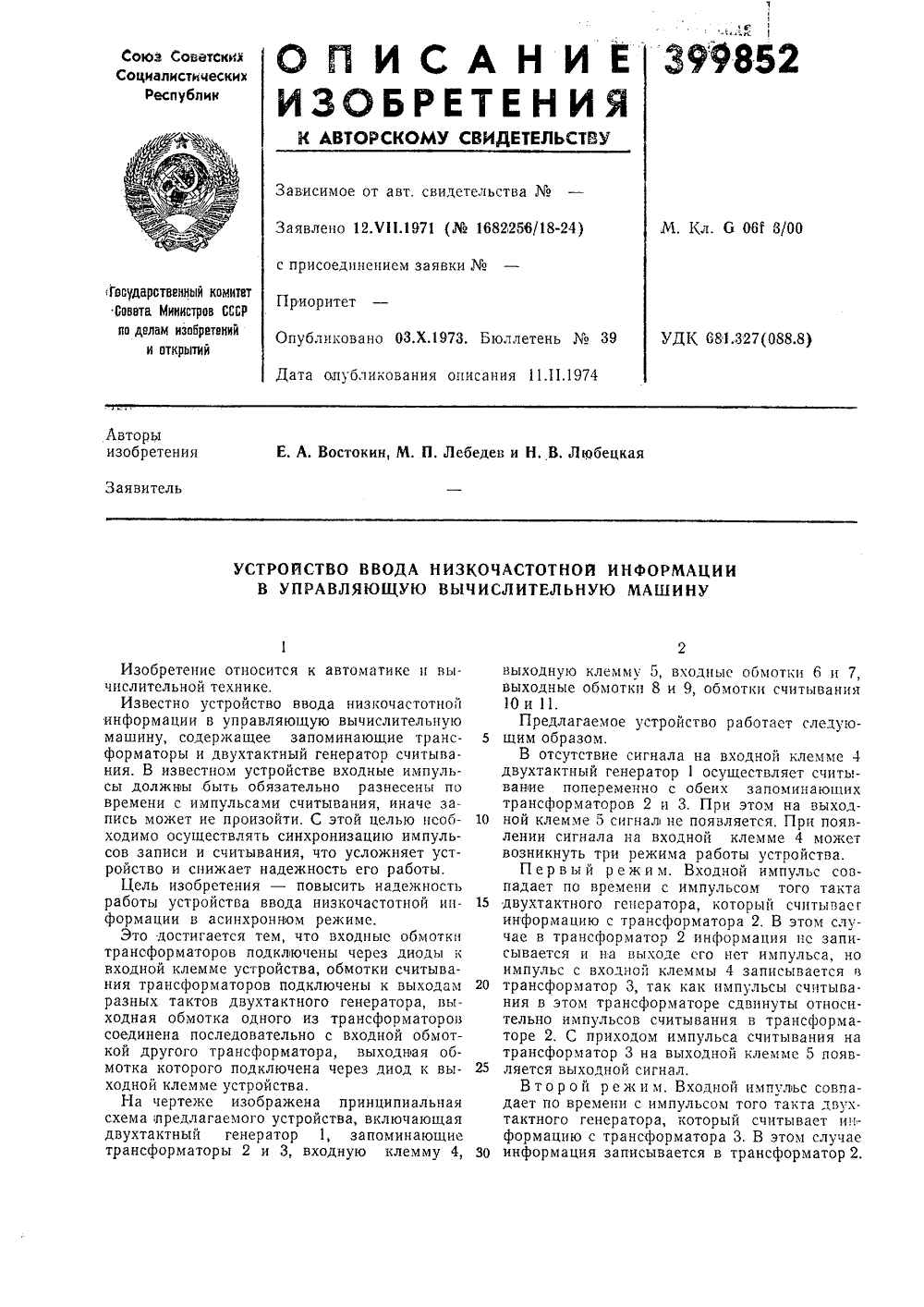

Номер патента: 399852

Опубликовано: 01.01.1973

Авторы: Лебедев, Лвдбецка, Востокин

МПК: G06F 3/00

Метки: низкочастотной, машину, управляющую, ввода, информации, вычислительную

...устройства.П е р в ы й р е ж и м. Входной импульс совпадает по времени с импульсом того такта 15 двухтактного генератора, который считывасинформацию с трансформатора 2. В этом случае в трансформатор 2 информация нс записывается и на выходе его нет импульса, но импульс с входной клеммы 4 записывается в 20 трансформатор 3, так как импульсы считывания в этом трансформаторе сдвинуты относительно импульсов считывания в трансформаторе 2, С приходом импульса считывания на трансформатор 3 на выходной клемме 5 появ ляется выходной сигнал.В т о р о й р е ж и м. Входной импульс совпадает по времени с импульсом того такта двух.тактного генератора, который считывает информацию с трансформатора 3, В этом случае ЗО информация записывается в...

Номер патента: 399853

Опубликовано: 01.01.1973

МПК: G06F 3/033

Метки: электронную, вычислительную, информации, машину, ввода

...маркерного штыря, характеризуется низким быстродействием и сложно.В предлагаемом устройстве, с целью повышения быстродействия и его упрощения, блок кинематической передачи выполнен в виде двух разнонаправленных гибких нитей с длиной, достаточной для достижения любого положения маркера, связанных с перфолентой, размещенной в подпружиненных рулетках, и оптически связанных с блоком фотосчитывания,На чертеже представленамого устройства.Оператор, работающий за индикатором 1, устанавливает маркерный штырь 2 в любое место экрана, где имеется отметка от объекта или информация координат, величина которых зависит от длины нитей, вытянутых в выбранную точку экрана,Длины нитей определяются с помощью перфорированной ленты 3, фотодиодов 4 и...

Номер патента: 381083

Опубликовано: 01.01.1973

Авторы: Доброхотов, Николаев

МПК: G06F 3/00

Метки: непрерывных, ввода, процессов, электронную, случайных, вычислительную

...импулЬсов, 11 а выходе схемы получают импульсы, амплитуда которых меняется по закского процесса.Далее импульсы, случайныепоступа 1 от на преобразовательна базе триггера Шмитта.На другой вход преобразователпают сигналы с генератора пилооопряження 4. Режим преобразоватеделен таким образом, что в моментплитула случайных импульсов пенейно изменяющееся напряжение,ватель 3 срабатывает и на выходся перепал потенциалов,Таким образом, на гыхоле преобобразуется последовательность перпряжения, длительность которыхвует амплитуде входных случайньсов. Эта последовательность поступает на вентиль 5 на другой вход 6 которого подается серия импульсов от машинного генератора главных импульсов. Число импульсов, прошедших вентиль 5, пропорционально...

Номер патента: 466502

Опубликовано: 05.04.1975

Авторы: Митюшкин, Любарский, Вулис, Штейнбок, Гольдберг

МПК: G06F 3/04

Метки: информации, приема, вычислительную, ввода, машину, цифровую

...любом изменении фазы сигнала на своем входе формирует прямоугольный импульс на входе блока инерционной синхронизации 3. Блок инерционной синхронизации 3 определяет рассогла сование фаз прямоугольных фронтов импульсов, поступающих от формирователя 2 и генератора тактовых импульсов 4, интегрирует это рассогласование и действует на изменение частоты генератора 4. Тактовые импульсы с вы хода генератора 4 подаются на первые входывентилей 7 и 8, на вторые входы которых поступают управляющие сигналы (один - разрешающий, другой - запрещающий) с выходов формирователя 2. Выходы вентилей 7 и 8 25 присоединены к установочным входам тригге.ра выдачи 5, с выхода 10 которого снимается информационный сигнал для ввода в ЦВМ Тактовые импульсы с выхода...

Номер патента: 475652

Опубликовано: 30.06.1975

Авторы: Козлов, Коновалов, Зорич

МПК: G11B 5/02

Метки: ввода, машину, информации, электронную, вычислительную

...из блока магнитной записи и воспроизведения 1, усилителя воспроизведения 2, полосового фильтра 3, детектора 4, формирователя 5, пороговой схемы 6, например триггера Шмитта, 30 элемента И 7, задающего генератора 8. Выход устройства для ввода информации подключен к электронной вычислительной машине 9, в составе которой имеется блок преобразования информации 10, например преобразователь аналог в к (для наглядности запись на магнитной ленте показана визуалпзпрованной).Устройство работает следующим образом.С выхода блока магнитной записи и воспроизведения 1 маркерные импульсы (для этой цели служат импульсы с определенной частотой следования 1 означающие признак присутствия на магнитной ленте интересующего исследователя режима; отсутствие...

Номер патента: 481893

Опубликовано: 25.08.1975

Авторы: Радунский, Зверев

МПК: G06F 3/00

Метки: вычислительную, информации, систему, ввода

...комбинаций, вход и выторого подключены соответственно квходу и выходу регистра для хранева состояния канала, цри этом второй выход блока для анализа служебных 15 комбинаций является выходом устройства. На чертеже приведена структурная элек-. трическая схема устройства.Устройство для ввода информации в вычислительную систему содержит блок 1 дпя опроса телеграфных каналов, блок 2 для анализа изменения состояния каналов, блок 3 для формирования телеграфных символов,регистр 4 для хранения предыдущего состояния канала, регис 1 р 5 для хранения слова4818934мы из массива М 1. В случае, если блок 2не зафиксирует изменение электрического потенциала в данном канале, производится опрос следующего канала, в случае же, если электрический потенциал...

Номер патента: 481896

Опубликовано: 25.08.1975

Авторы: Белоусов, Селиванов, Юнев, Михеев, Кувалдин, Гальперин, Ходор, Гиршов, Демеденков, Носов

МПК: G06F 3/05

Метки: времени, ввода, вычислительную, цифровую, астрономического, машину

...в цифровую вычислительную машину(БВМ) работает следующим обрезом. Среди адресов оперативной памяти цифровойвычислительной машины (на чертеже не показана) выделяется ряд адресов, каждомуиз которых ставится в соответствие одиниз счетчиков масштабных временных импусов (на чертеже не показаны) блока 3 счетчиков масштабных временных импульсов,содержимое которых соответствует секундам, минутам, часам и т.д,. Если необходимо, то перед включением ЦВМ в работу содержимое блока 3 счетчиков масштабных временных импульсов с пульта 6 управления либо устанавливается в некотороеначальное состояние, либо обнуляется, Впроцессе работы ЦВМ на адресный ьход 9 Юустройства поступают коды исполнительныхадресов, которые анализируются блоком 5анализа адреса....

Номер патента: 506848

Опубликовано: 15.03.1976

Авторы: Никитин, Златников, Петрова, Ленгник, Кутынин, Суханов, Золотаревский

МПК: G06F 3/04

Метки: ввода, машину, приема, данных, вычислительную

...11 устройства) тактовая частота, период которой соответствует в линейном масштабе условному разбиению фотоснимка на интервалы У,Сигнал с входа 11 поступает также на вход блока 2 управления для начального запуска.Счетчик 4 подсчитывает количество интервалов У по линии сканирования.Работа счетчика 4 синхронизируется сигналом, поступающим с входа,11, и управляющим сигналом, поступающим на его вход с выхода блока 2.На вход регистра 1 в момент поступления тактовой частоты от устройства сканирования пленки поступает параллельный код, разряды которого соответствуют в линейном масштабе условному разбиению фотоснимка на интервалы Х (в интервале У).С выхода регистра 1 информация поступает на вход блока 6 поиска центра, В этом блоке...

Номер патента: 511581

Опубликовано: 25.04.1976

Авторы: Мелехин, Колосова, Гульденбальк, Колосов, Талдыкин

МПК: G06F 3/00

Метки: цифровую, данных, объектов, управляющую, вычислительную, ввода, машину

...устройства, выход этой цепи подключенк элементу 12 задержки, выход которогосвязан со входом элемента 13 задержки ичерез элемент 14 "ИЛИ" с управляющимвходом (считывания) дешифратора 10. Выход элемента 13 задержки связан с управляющим (стробирующим) входом блока 15, русиления, а также через элемент 14 "ИЛИсо Входом считывания дешифратора 10.Выходные обмотки 6 трансформаторов 2,соответствующих одному разряду вводимого слоя, соединены последовательно и под 55кл 1 очены к соответствующему входу блока15 усиления, выход которого соединен синформационным входом ЦВМ 16. На вход1 7 устройства подается код номера каналасвязи (номера регистра 1). 60 4На вход дешифратора 10 со входа 17 устройства поступает код номера регистра 1 (соответственно...

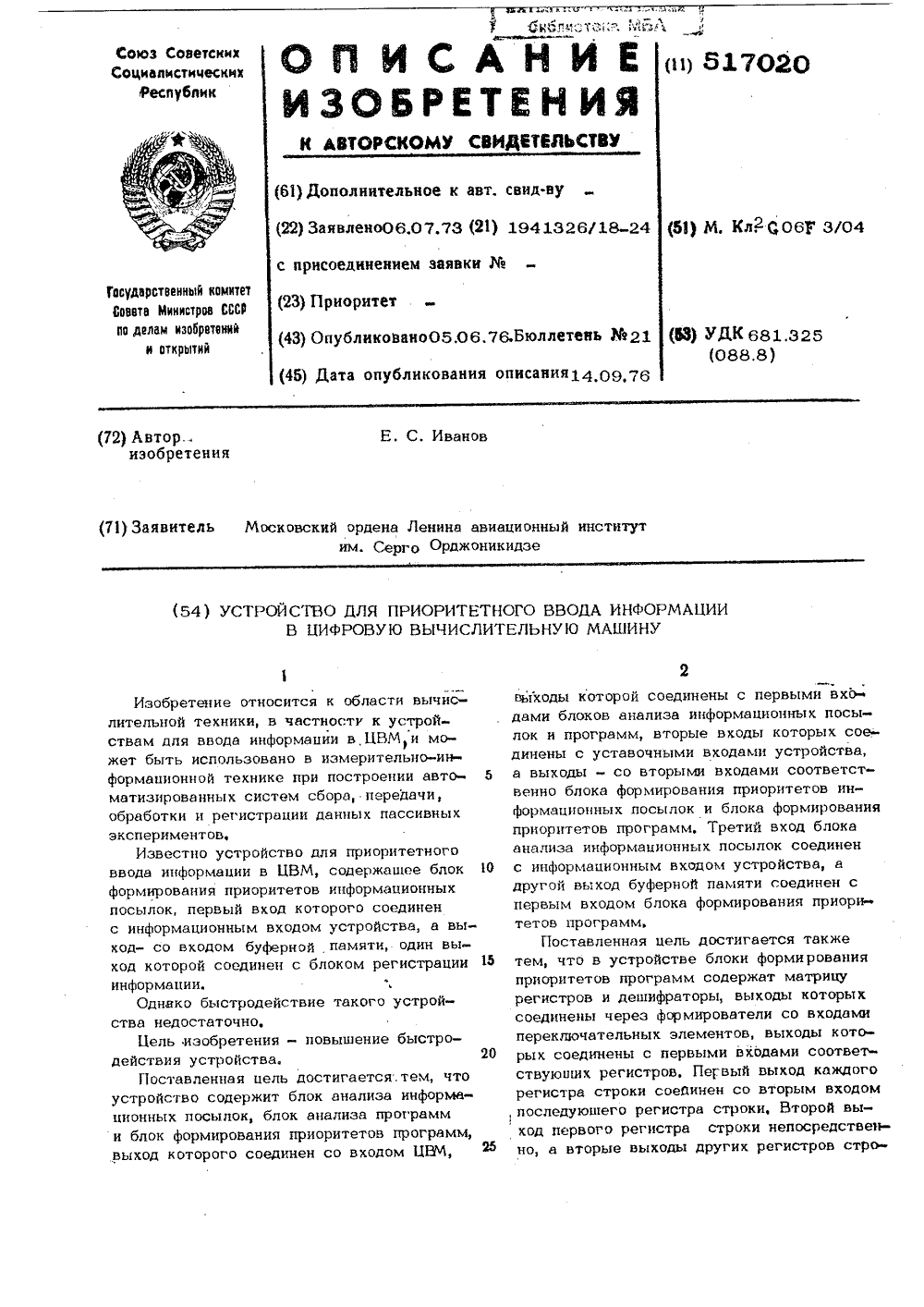

Номер патента: 517020

Опубликовано: 05.06.1976

Автор: Иванов

МПК: G06F 3/04

Метки: вычислительную, приоритетного, ввода, информации, цифровую, машину(цвм

...фэрмирова 20ния приоритетов программ 5 и, в частности узла согласования 24 а значительнойстепени определяется характеро 5 т трактапередачи. В общем случае, при наличиинескольких источников информации по тракту может осуществляться многоканальнаяили одноканальная передача (считается,что одному источнику инФормации необходим один канал).Одноканальная ("многоточечная") пере дача может быть организована по принципу разделения информационных сигналов вовремени (необходим один тракт передачи).Этот принцип требует приоритетной организации каналов при передаче информации;Р, = С 0 п 5, ЧО . Такая организацияобязательна, возможна (но необязательна)и приоритетная организация при передачеинформационных посылок;Ра, Р =СОпь 1,ЧО 1;При этом принципе...

Номер патента: 526882

Опубликовано: 30.08.1976

Автор: Хлоповских

МПК: G06F 3/05

Метки: ввода, вычислительную, электронную, параметрах, информации, объекта, машину

...входом 36 счетчика 31 и через одновибратор 37 и формирователь 38 с входом 20 Запуск АЦП 6. Выход 14 Конец измерения АЦП 6 через формирователь 39, одновибратор 40, элементов И 41, управляемый триггером 34 цикла, и элемент ИЛИ 35 также подсоединен к счетному входу 36 счетчика 31. К счетчику 31 подключен дешифратор 42. Его выходы 15 соединены с ключами коммутатора 2 каналов. Кроме того, выход 17 подключен через буферный регистр 8 к разряду 18 приемного регистра ЭВМ 9, а выход 43 - к входу 44 усгановки триггера цикла в нуль.Работает устройство следующим образом, На вход 1 коммутатора 2 каналов поступают сипналы с датчиков параметров объекта. При подаче на вход 10 блока 11 управления сипхроимпульса с объекта, блок управления подключает...

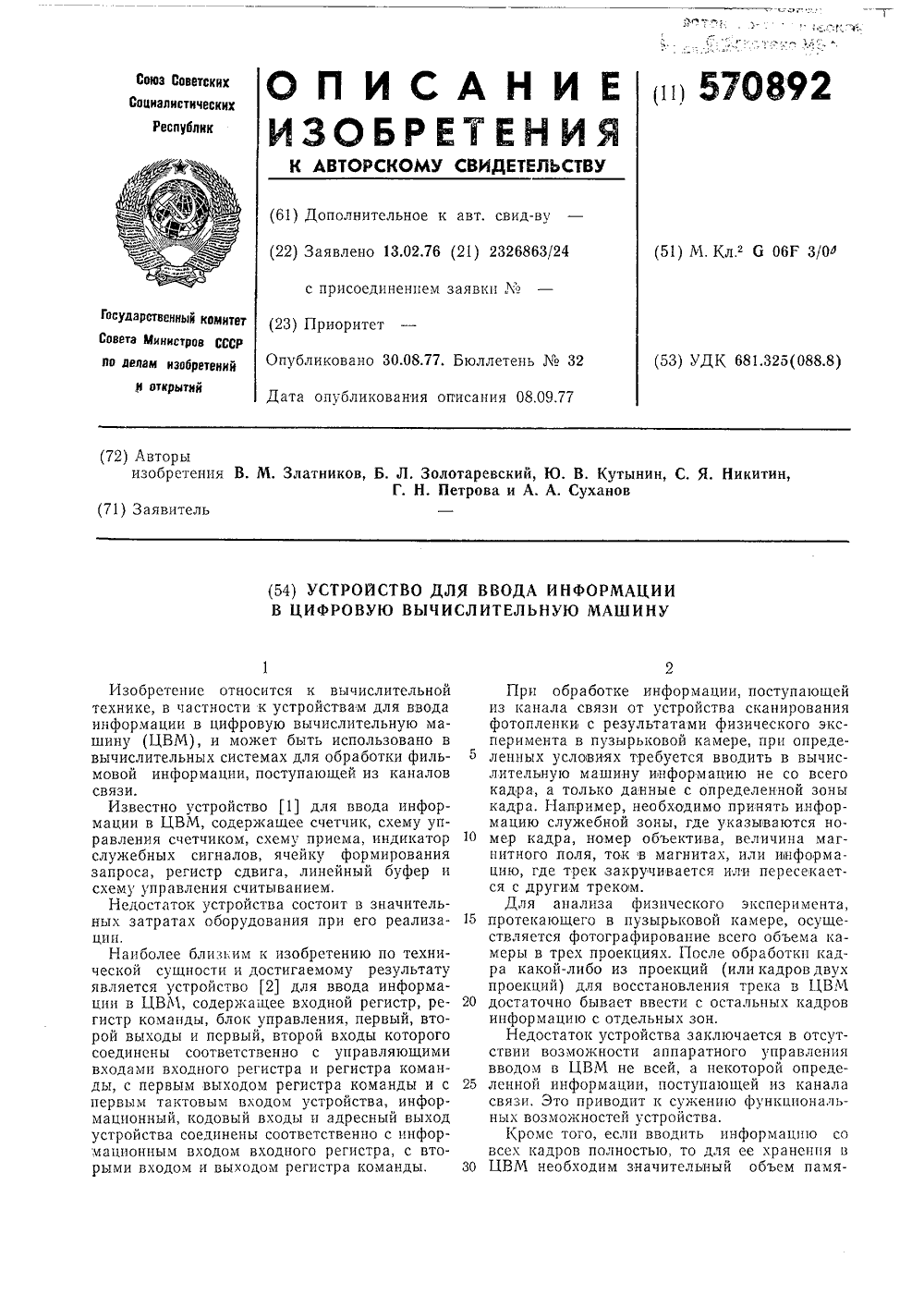

Номер патента: 570892

Опубликовано: 30.08.1977

Авторы: Петрова, Никитин, Кутынин, Золотаревский, Златников, Суханов

МПК: G06F 3/04

Метки: машину, вычислительную, цифровую, цвм, ввода, информации

...43, 44 и выходом 45; выходной регистр 46 с информационным входом 47, управляющим входом 48 и выходом 49; блок 50 формирования строба с входами 51 - 55 и выходом 56.Вход 2 регистра 1, вход 7, выход 9 регистра 5, вход 15 блока 14, вход 23 счетчика 22, вход 27 счетчика 26, выход 49 регистра 46 являются соответственно информационным, кодовым входами устройства, адресным выходом устройства, первым тактовым запускающим, вторым тактовым входами устройства и информационным выходом устройства,11 а фиг. 2 и 3 обозначены: К - код операции и ячейки памяти, в которую записывается информация; К - код координаты, с которой 5 10 15 02 25 30 35 40 начинается выдача информации в ЦВМ по оси Х; Кз - код координаты, с которой прекращается выдача информации...

Номер патента: 602971

Опубликовано: 15.04.1978

Авторы: Топол, Холодов, Гордон

МПК: G06K 11/00

Метки: ввода, электронно, машину, изображений, вычислительную, эвм

...15 видеоконтроля, Блок 6 развертки оптико-электронного преобразователя 7, например, видикона, управляется импульсами, поступающими с генератора 5 сиихроимпульсов. Синхроимпульсы поступают на блок 9 определения количества элементов разложения в изображении, который формирует количество импульсов, равных количеству элементов разложения, которые необходимо ввестив ЭВМ. Блок 8 определения количества элементов в изображении содержит (на чертеже не показаны) двоично-десятичные счетчики, дешифраторы на переключателях и логические элементы. С помощью переключателей-дешифраторов задается поле с координатами Х 1, У, Хг, уг, количество элементов разложения которого соответствует заранее заданному, с выхода блока 8 определения количества элементов...

Номер патента: 610098

Опубликовано: 05.06.1978

Авторы: Проценко, Яковенко

МПК: G06F 3/00

Метки: подготовки, машину, вычислительную, ввода, данных

...восстановления структуры кадра.Устройство содержит блок ввода данных 1, ключ 2, блок связи и преобразования формата 3, блок восстановления структуры кадр 4; блоки буферной памяти 5 и б, блок сопряжения 7, блок внешней памяти 8 и блок управления 9.Блок восстановления структуры кадра содержит управляющие входы 10 - 2, выход 13 на ключ, выход 14 на блок 3 для выдачи имитационных синхроимпульсов, узел задерж, ки 15, триггер 6, элемент НЕ 17, элемент И 18, дешифратор 19, триггер 20, счетчйк 21, элемент И 22 и генератор 23.Рассмотрим три случая работы устройства прн подготовке данных, имеющих кадровую структуру: работу без сбоев, пропадание одного или нескольких синхроимпульсов в пределах кадра и возникновение одного нли нескольких ложных...

Номер патента: 622072

Опубликовано: 30.08.1978

Авторы: Даманский, Шадрин, Маслов, Шилкин

МПК: G06F 3/04

Метки: вычислительную, эвм, машину, вводом, электронную, информации

...блок 10 формирования управляющих сигналов, блок 11 разрешения ввода, блок 12 контроля управляющих сигналов, блок 13 формирования управляющихсигналов. 15Устройство работает следующим образом,Дискретный сигнал с любого из датчиков1 через элемент ИЛИ 2 поступает одновременно на входы трех блоков 3 - 5 форми Орования запросов. С выхода каждого изтрех блоков формирования запросов сигналпоступает на вход мажоритарного элемента 6, например, два из трех. Если исправнывсе три блока, сигнал с выхода мажоритарного элемента поступает в ЭВМ 7, прерывает текущую программу и запускает программы анализа нестационарных процессов.По этим программам ЭВМ прежде всегочерез буферный регистр 8 определяет адрес зодатчика, выдавшего сигнал.Если сигнал поступает...

Номер патента: 638952

Опубликовано: 25.12.1978

Авторы: Златников, Бабушкин, Братальский, Золотаревский, Катковская

МПК: G06F 3/06

Метки: вычислительную, внешнего, цифровую, машину, информации, ввода, носителя

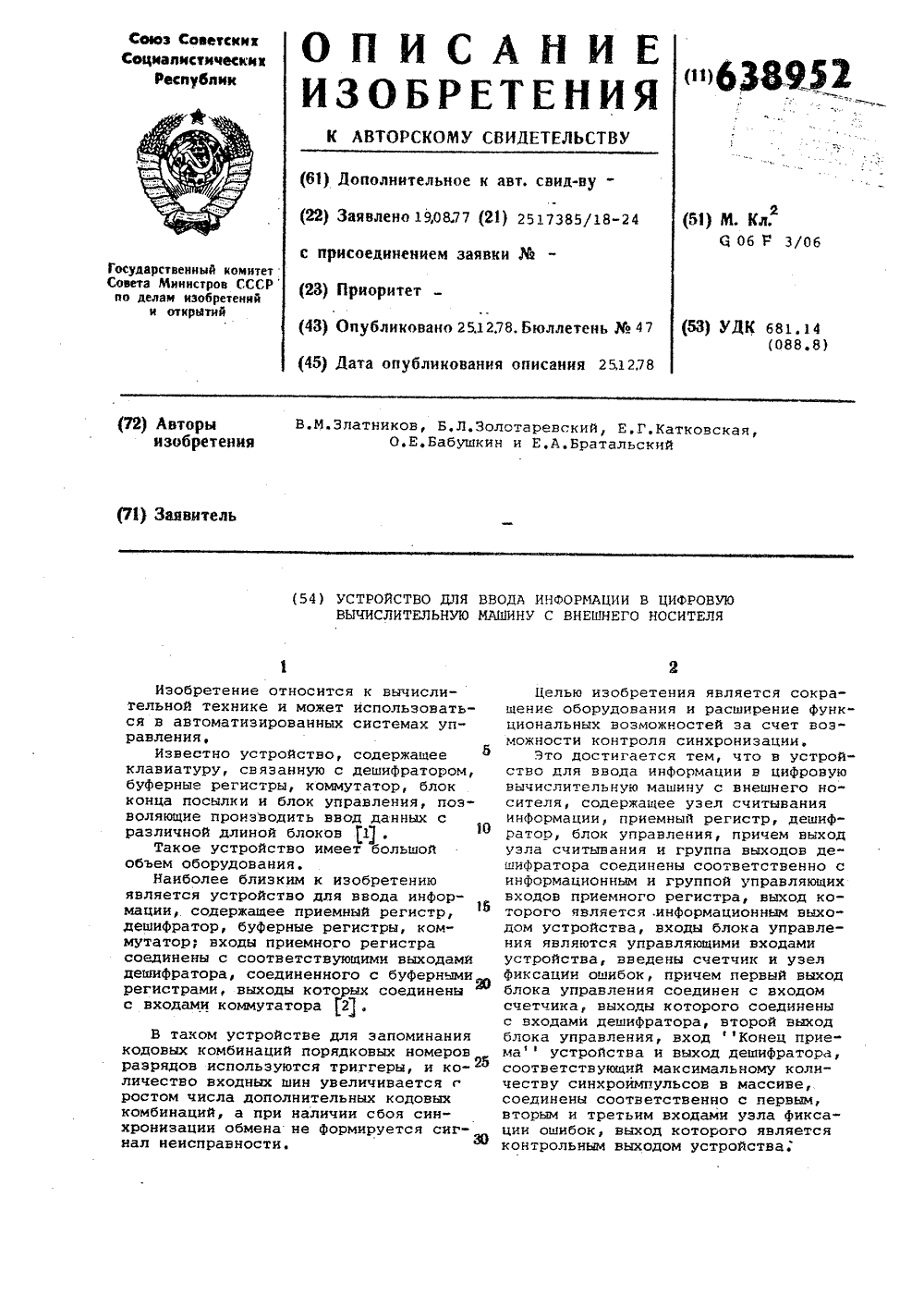

...ул.Проектная,лиал Уж го 6 У гО На чертеже дана структурная схемапредлагаемого устройства.Устройство содержит узел 1 считывания информации, приемный регистр 2,дешиФратор 3, счетчик 4, узел 5 Фиксации ошибок, блок б управления, шину 7 управления узлом 5 фиксации ошибок и управляющие входы устройства:вход 8 синхроимпульсов, вход 9 Начало приема, вход 10 Конец приемаУстройство работает следующим образом,Импульс начала приема поступает навход 9 устройства, являющийся входомблока управления, где запоминается навесь цикл приема. После прихода импульса начала приема синхроимпульсычерез вход 8 и блок б управления начинают поступать на счетчик 4. Состояние счетчика 4 анализируется дешифратором 3. Сигналы с выходов дешифратора 3 управляют...

Номер патента: 643951

Опубликовано: 25.01.1979

Авторы: Гренадеров, Яшин

МПК: G06D 3/00, F15C 7/00

Метки: электронную, машину, ввода, вычислительную, пневматических, информации, датчиков, цифровую

...блока памяти 9, с однимИЭ Входов блока сравнения 10 и с пер-" ;0вым входом устройства к.ЭЦВМ, ДругойВход блока сравнения соединен с выходоМ регистра 8, Выход блока сравнения 10 соединен с входом триггера формирования инициативного сигнала 11,ВИход которого соединен с вторым выходом устройства ЭЦВМ.Переключение рабочего канала ана-,логового пневмоэлектрического преобразователя 7 на резервный канал осуществляется кодовым преобразователем14, Вхбд"котброго соединен с входомустройства, Выход кодового преобразователя 14 соединен с переключателемб.Работает устройство следующимОбраэсм,Генератор 1 непрерывно изменяетдавление в коллекторе 2. В ЭЦВМ непрерывно работают программы по задачам, решаемым АСУТП. При срабатывайий хотя бы одного...

Номер патента: 658568

Опубликовано: 25.04.1979

Авторы: Витенберг, Сидоров, Клумов, Ламин, Мануйлович, Колганов, Гостева, Жинжин, Выгодский, Чумаченко, Александров, Калинкин, Медведев

МПК: G06G 7/04

Метки: аналоговую, ввода, коэффициентов, машину, вычислительную

...4 .;= 0,100,т.е.0,1д 0,1 (2)На основании формулы (1) максимальную величину коэффициента можно записатй" в виде(3)где- максимальный порядок числа,причем всегда выполняется соотнощениеР 4 (4)При подстановке (3), (2) ввых.о 1 ахцчьи с 11пнххгде У- напряжение с делителя, поеых 1даваемое на вход следящей системы,С 1 щс,- максимальное значение1 -го коэффициентаС - вводимое значение коэффициента, получаетсявь х. вах р-ц.овах 1В соответствии с формулой 5 можнопостроить блок ввода коэффициентов повеличинам их мантисс д; и порядковр , т.е. в натуральных физических величинах, без предварительного масщтабирования.Величины напряжений, пропорциональные значениям коэффициентов, получаютсяс выхода масщтабнруюшего усилителя 1,входные цепи которого...

Номер патента: 693360

Опубликовано: 25.10.1979

Авторы: Кудинов, Солодихин, Холомьев, Дудалев, Васильев, Бойко, Давис, Коробов, Солодовников, Иванов

МПК: G06F 3/04

Метки: машину, экспериментальных, данных, ввода, вычислительную

...для обеспечения требований стандартных интерфейсов ввода-вывода и организации информацйонного обмена устройства с ЭВМ с использованием штатных каналов ЭВМ Запись информации производится прямым дфступом в оперативную память (ОП), Время записи одного информационного 1 О слова соизмеримо с циклом обращения к ОП ЭВМ. Для обеспечения программного взаимодействия СВУ и ЭВМ в блоке 9 формируются определенные байты Прерываний, которые выдаются в ЭВМ в пРоцессе обмена в зависимости от за - данных условий ввода и режимов функционирования устройства и ЭВМ.Возможны различные режимы Ъвода иоформации в ЭВМ, которые определяются частотным диапазоном информации от СВУ и программой обработки.Во всех режнмах адреса записи фор" мйруются в каналах ЭВМ....

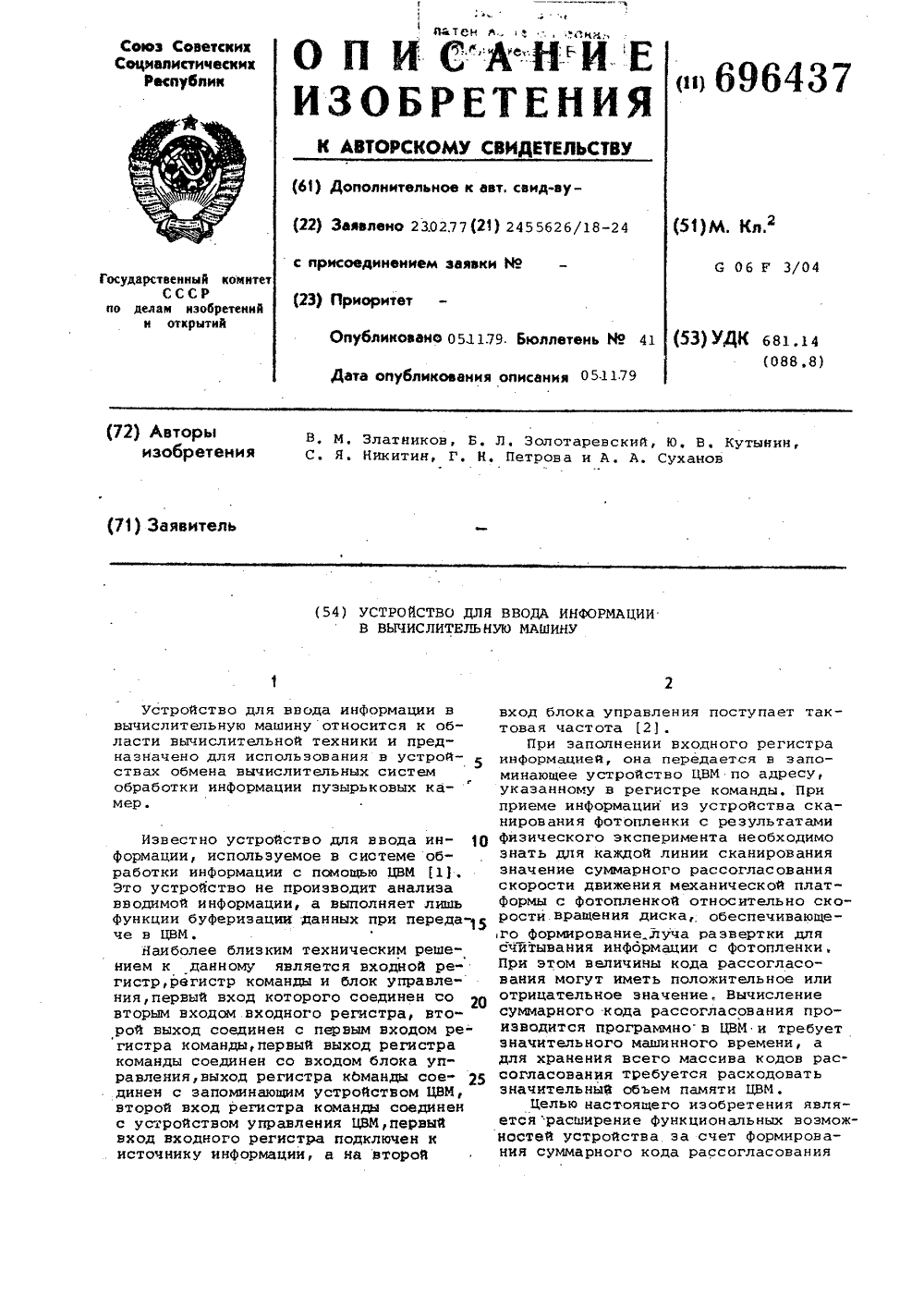

Номер патента: 696437

Опубликовано: 05.11.1979

Авторы: Никитин, Златников, Суханов, Петрова, Золотаревский, Кутынин

МПК: G06F 3/04

Метки: информации, машину, ввода, вычислительную

...можно было сформировать код максимального суммарного числа.Код команды поступает из ЦВМ на вход 2 регистра команды 1. При поступлении на вход 3 регистра 1 сигнала разрешения приема с ныхода 9 блока б код команды принимается в регистр 1 и с выхода 4 поступает на вход 7 блока б, В коде команды указывается режим работы устройства.При поступлении тактового сигнала на вход 8 блока б формируется сигнал разрешения приема информации на выходе 10, поступающий на вход 16 входного регистра 15 для приема информации со входа 17 регистра 15. С выхода 18 регистра 15 код числа поступает на вход сумматора 20, На вход 22 суммато- . ра 20 поступает код накопленного результата с выхода 28 буферного регистра 25, С выхода 19 регистра 15 знак числа поступает...

Номер патента: 708341

Опубликовано: 05.01.1980

Авторы: Герман, Мархасин, Голубев, Потапов, Соборов, Степанов

МПК: G06F 3/04

Метки: цифровую, вычислительную, машину, ввода, аналоговых, величин

...5первый 17, второй 18 и третий 19 входы, первый 20, второй 21, третий 22 ичетвертый 23 выходы.Работа устройства происходит следующим образом,Тестовая проверка и выработка сигнала "исправность" на выходе 23 проис-,ходит в двух режимах. В первом режимев течение времени 6 переключательныеэлементы 8, 9, 10 соединяют входы преобразователей 1, 4, 6 с выходами соот-.ветственно преобразователя 7, генератора 16 и преобразователя 5. С помощьюключей 11, 12 выходы преобразователя3 и генератора 15 отсоединены от бло Ока 13 сравнения. При этом эталонноенапряжение с выхода генератора 16 эталонного напряжения поступает на преобразователь 4, на выходе которого образуется параллельный код55Н 4=0 э Кгде К - коэффициент передачи пре 4,образователя 4,. 41...
