Устройство для ввода изображений в электронно вычислительную машину эвм

Номер патента: 602971

Авторы: Гордон, Топол, Холодов

ZIP архив

Текст

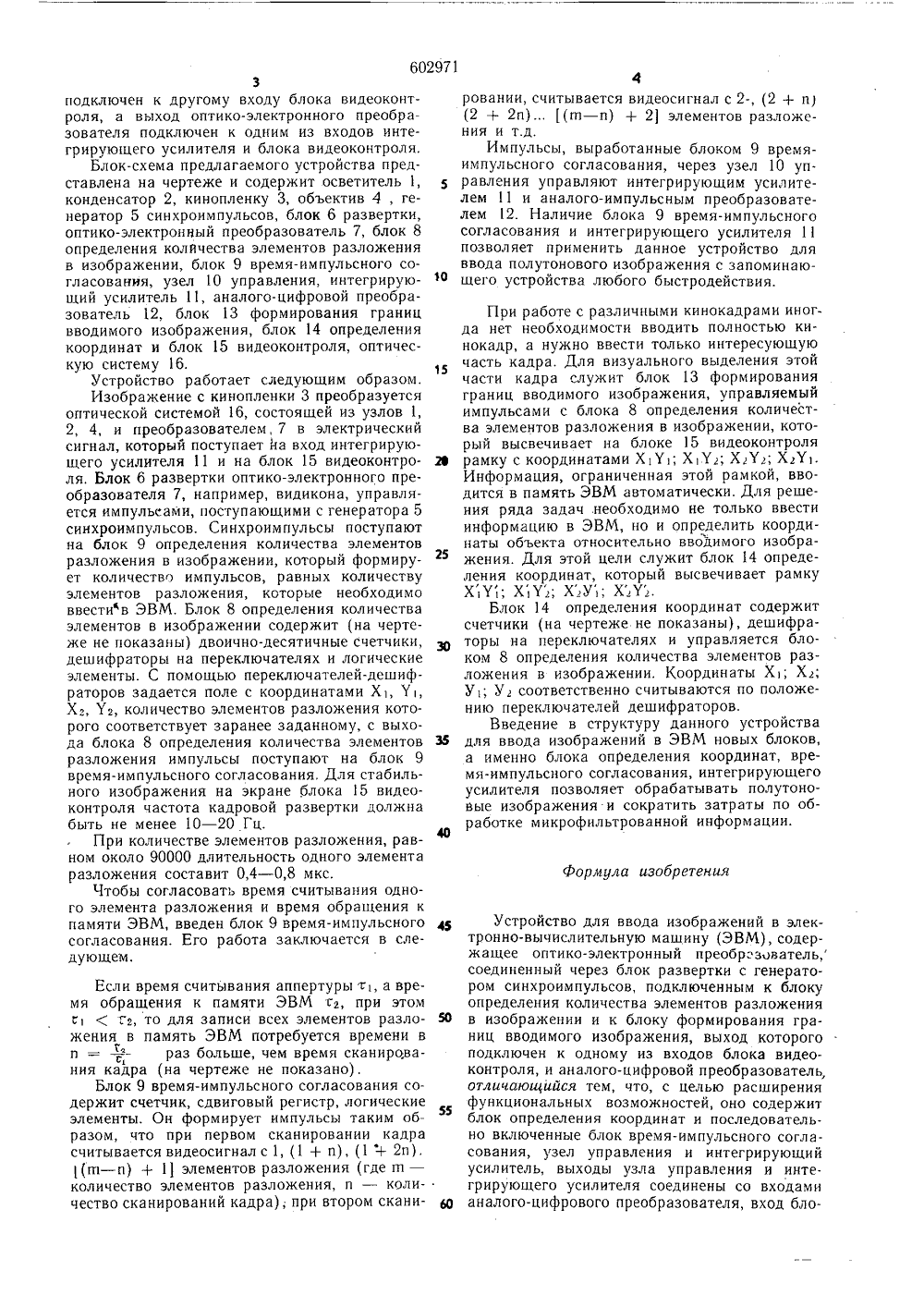

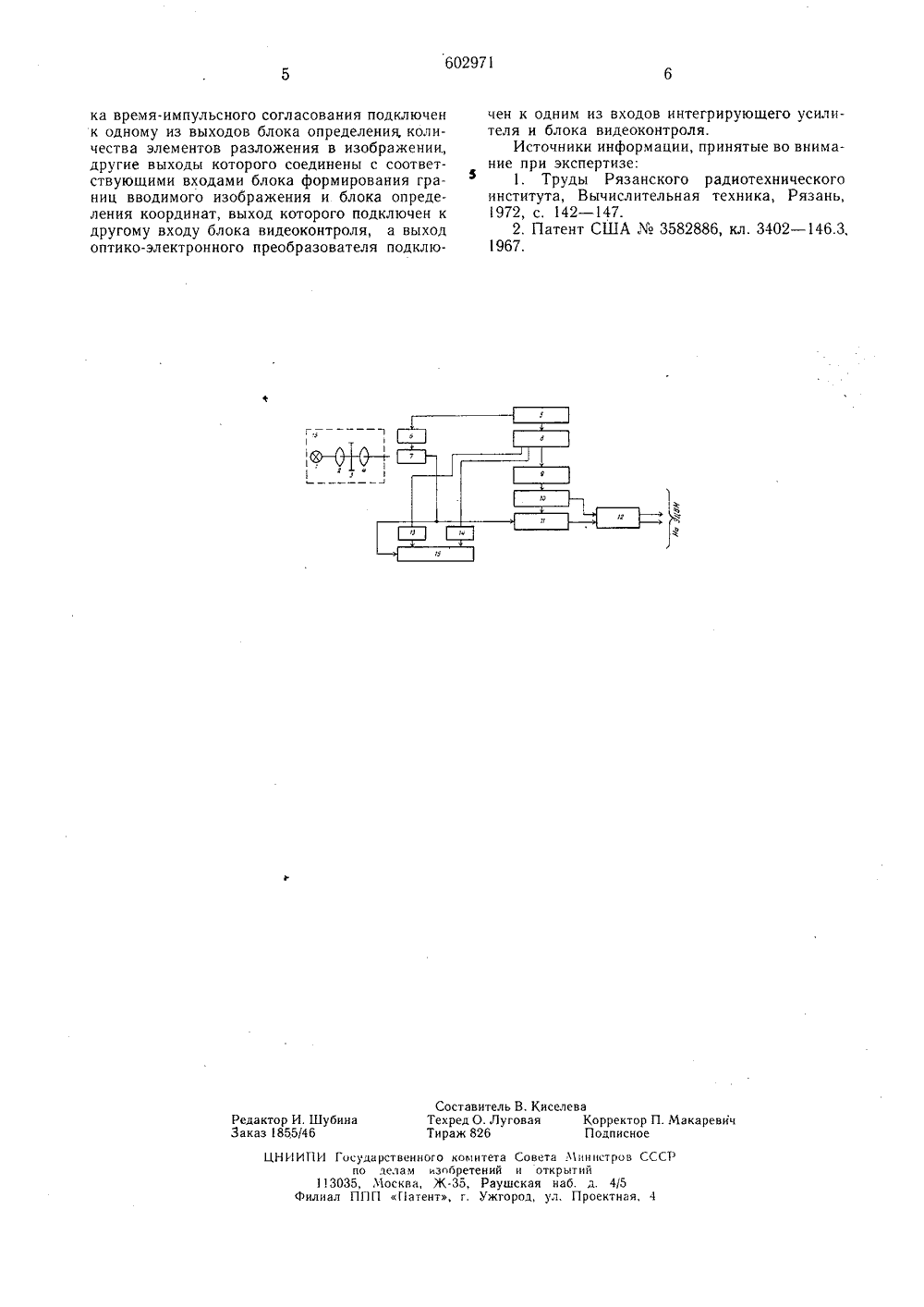

Союз Советских Социалистических Республик(22) Заявлено 1 1) 1968524/18-.2 с присоединением заявкиГасударственный комитеСовета Министров СССРпо делам иэооретенийи открытий(45) Дата опубликования описания 16.0 72) Авторы изобретен и дон, Ю, И, Топоп, Хопо итель РОЙСТВО ДЛЯ ВВОДА ИЗОБРАЖЕНИЙ В ЭЛЕКТРОННО- ВЫЧИСЛИТЕЛЬНУЮ МАШИНУ (ЭВМ) Изобретение относится к области автоматики и вычислительной техники и может быть использовано для обработки полутоновых ",зображений, получаемых, например, при аэрофотосъемках.Известны устройства для ввода изображений 11, содержащие оптико-электронный преобразователь, соединенный через блок развертки с генератором синхроимпульсов, и позволяющие вводить в ЭВМ изображение с различным 10 числом элементов разложения и количеством градаций яркости.Однако такое устройство не позволяет произвольно выбирать адрес строки и элемента, а также определять координаты какого-либо объекта вводимого изображения.Наиболее близким по технической сущности к предлагаемому устройству является устройство для ввода изображений в ЭВМ 2, содержащее счетно-электрический преобразователь, соединенный через блок развертки с генератором синхроимпульсов, подключенным к блоку определения количества элементов разложения в изображении и к блоку формирования границ вводимого изображения, выход которого подключен к одному из входов блока видеоконтроля, и аналого-цифровой преобразователь. 25 Недостатком известного устройства являются ограниченные функциональные возможности, обусловленные отсутствием возможности ввода в ЭВМ полутоновых изображений ичределением координат объектов во вводимом изображении.Целью изобретения является расширение функциональных возможностей устройства за счет обеспечения ввода в ЭВМ полутоновых изображений, определением координат объектов во вводимом изображении и возможностью согласования устройства с ЭВМ любого быстродействия.Цель достигается тем, что предлагаемое устройство содержит блок определения координат и последовательно включенные блок время-импульсного согласования, узел управления и интегрирующий усилитель, выходы узла управления и интегрирующего усилителя соединены со входами аналого-цифрового преобразователя, вход блока время-импульсного согласования подключен-к одному из выходов блока определения количества элементов разложения в изображении, другие выходы которого соединены с соответствующими входами блока формирования границ вводимого изображения и блока определения координат, выход которого602971 Если время считывания аппертуры г 1, а время обращения к памяти ЭВМ гг, при этом с ( г, то для записи всех элементов разло жения в память ЭВМ потребуется времени в и = - - раз больше, чем время сканирования кадра (на чертеже не показано).Блок 9 время-импульсного согласования содержит счетчик, сдвиговый регистр, логические элементы. Он формирует импульсы таким об 55 разом, что при первом сканировании кадра считывается видеосигнал с 1, (1 + п), (1 + 2 п).1(гп - и) + 11 элементов разложения (где т - количество элементов разложения, п - количество сканирований кадра); при втором скани- д зподключен к другому входу блока видеоконтроля, а выход оптико-электронного преобразователя подключен к одним из входов интегрирующего усилителя и блока видеоконтроля,Блок-схема предлагаемого устройства представлена на чертеже и содержит осветитель 1, конденсатор 2, кинопленку 3, объектив 4 , генератор 5 синхроимпульсов, блок 6 развертки, оптико-электронный преобразователь 7, блок 8 определения колйчества элементов разложения в изображении, блок 9 время-импульсного согласования, узел 10 управления, интегрирующий усилитель 11, аналого-цифровой преобразователь 12, блок 13 формирования границ вводимого изображения, блок 14 определения координат и блок 15 видеоконтроля, оптическую систему 16.Устройство работает следующим образом.Изображение с кинопленки 3 преобразуется оптической системой 16, состоящей из узлов 1, 2, 4, и преобразователем, 7 в электрический сигнал, который поступает Йа вход интегрирующего усилителя 11 и на блок 15 видеоконтроля, Блок 6 развертки оптико-электронного преобразователя 7, например, видикона, управляется импульсами, поступающими с генератора 5 сиихроимпульсов. Синхроимпульсы поступают на блок 9 определения количества элементов разложения в изображении, который формирует количество импульсов, равных количеству элементов разложения, которые необходимо ввестив ЭВМ. Блок 8 определения количества элементов в изображении содержит (на чертеже не показаны) двоично-десятичные счетчики, дешифраторы на переключателях и логические элементы. С помощью переключателей-дешифраторов задается поле с координатами Х 1, У, Хг, уг, количество элементов разложения которого соответствует заранее заданному, с выхода блока 8 определения количества элементов разложения импульсы поступают на блок 9 время-импульсного согласования, Для стабильного изображения на экране блока 15 видео- контроля частота кадровой развертки должна быть не менее 10 - 20 Гц.При количестве элементов разложения, равном около 90000 длительность одного элемента разложения составит 0,4 - 0,8 мкс.Чтобы согласовать время считывания одного элемента разложения и время обращения к памяти ЭВМ, введен блок 9 время-импульсного согласования. Его работа заключается в следующем. о 15 29 25 30 М 40 45 4ровании, считывается видеосигнал с 2-, (2 + п) (2 + 2 п)(т - и) + 2 элементов разложения и т.д.Импульсы, выработанные блоком 9 время- импульсного согласования, через узел 10 управления управляют интегрирующим усилителем 11 и аналого-импульсным преобразователем 12. Наличие блока 9 время-импульсного согласования и интегрирующего усилителя 11 позволяет применить данное устройство для ввода полутонового изображения с запоминающего устройства любого быстродействия.При работе с различными кинокадрами иног да нет необходимости вводить полностью кинокадр, а нужно ввести только интересующую часть кадра, Для визуального выделения этой части кадра служит блок 13 формирования границ вводимого изображения, управляемый импульсами с блока 8 определения количества элементов разложения в изображении, который высвечивает на блоке 15 видеоконтроля рамку с координатами ХУ 1, Х 1 уг, Хгуг; Хгу 1. Информация, ограниченная этой рамкой, вводится в память ЭВМ автоматически. Для решения ряда задач .необходимо не только ввести информацию в ЭВМ, но и определить координаты объекта относительно вводимого изображения. Для этой цели служит блок 14 определения координат, который высвечивает рамку Х 1 У; Х 1 К; ХгУ 1, ХЖ.Блок 14 определения координат содержит счетчики (на чертеже не показаны), дешифраторы на переключателях и управляется блоком 8 определения количества элементов разложения в изображении. Координаты Х 1; Хг, У 1, Уг соответственно считываются по положению переключателей дешифраторов,Введение в структуру данного устройства для ввода изображений в ЭВМ новых блоков, а именно блока определения координат, время-импульсного согласования, интегрирующего усилителя позволяет обрабатывать полутоновые изображения и сократить затраты по обработке микрофильтрованной информации.Формула изобретенияУстройство для ввода изображений в электронно-вычислительную машину (ЭВМ), содержащее оптико-электронный преобр."зователь, соединенный через блок развертки с генератором синхроимпульсов, подключенным к блоку определения количества элементов разложения в изображении и к блоку формирования границ вводимого изображения, выход которого подключен к одному из входов блока видео- контроля, и аналого-цифровой преобразователь, отличающийся тем, что, с целью расширения функциональных возможностей, оно содержит блок определения координат и последовательно включенные блок время-импульсного согласования, узел управления и интегрирующий усилитель, выходы узла управления и интегрирующего усилителя соединены со входами аналого-цифрового преобразователя, вход бло602971 ФФСоставитель В. КисеТехред О. ЛуговаяТираж 826 ва Корректор П.Макаревич Подписное ета Совета Министровий и открытийаушская наб. д. 4/5жгород, ул. Проектная ого ком изобрет Ж.35,нт, г. ка время-импульсного согласования подключен к одному из выходов блока определения, количества элементов разложения в изображении., другие выходы которого соединены с соответствуюшими входами блока формирования границ вводимого изображения и блока определения координат, выход которого подключен к другому входу блока видеоконтроля, а выход оптико-электронного преобразователя подклюРедактор И. ШубинаЗаказ 1855/46ЦНИИПИ Государственнпо делам113035, Москва,Филиал ППГ Гате чен к одним из входов интегрируюшего усилителя и блока видеоконтроля.Источники информации, принятые во внимание при экспертизе:1. Труды Рязанского радиотехнического института, Вычислительная техника, Рязань, 972, с. 142 - 147.2. Патент США3582886, кл. 3402 - 146.3, 1967.

Смотреть

Заявка

1968524, 11.11.1973

ПРЕДПРИЯТИЕ ПЯ В-2725

ГОРДОН АБРАМ ВЕНИАМИНОВИЧ, ТОПОЛЬ ЮРИЙ ИВАНОВИЧ, ХОЛОДОВ ЮРИЙ ВИКТОРОВИЧ

МПК / Метки

МПК: G06K 11/00

Метки: ввода, вычислительную, изображений, машину, эвм, электронно

Опубликовано: 15.04.1978
