Устройство для приема и ввода данных в вычислительную машину

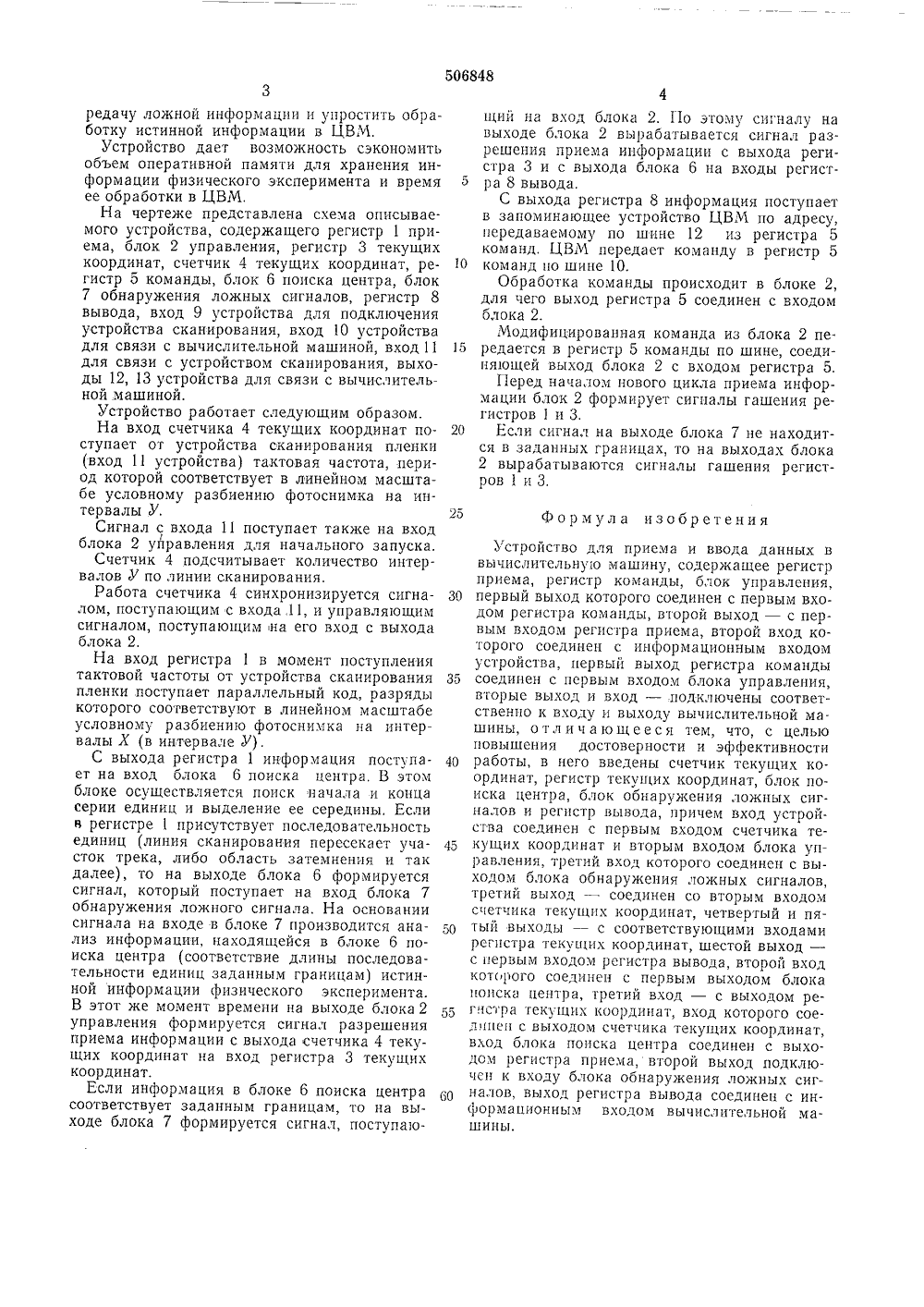

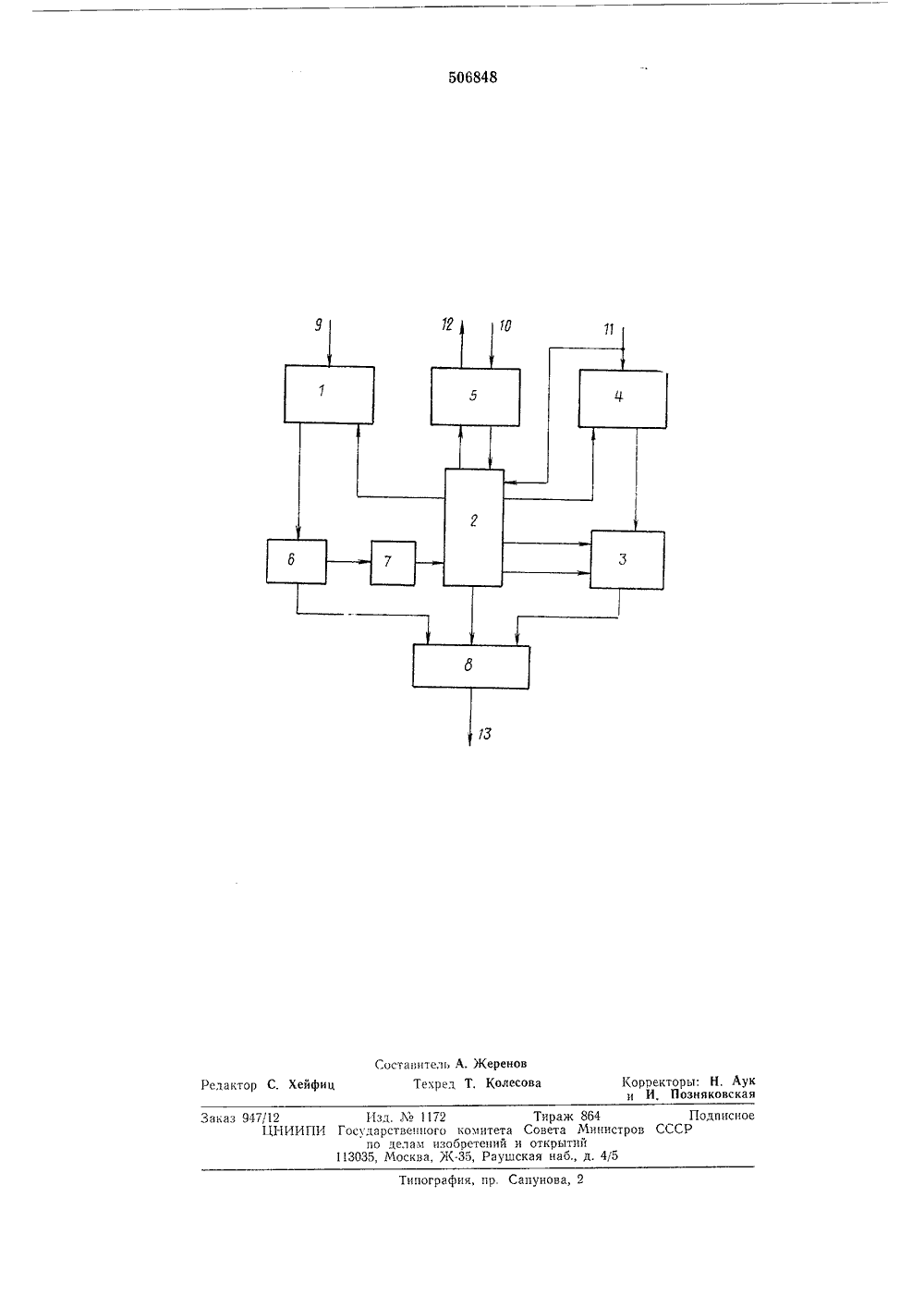

(51) М. Кл.е С 06 Г 3(04 исоединением заявки ч Государственный комитет Совета Министров СССР по делам изобретенийи открытий(54) УСТРОЙСТВО ДЛЯ ПРИЕМА И ВВОДА ДАННЪХ В ВЫЧИСЛИТЕЛЬНУО МАШИНУ1Изобретение относится к области вычислительной техники,Известны устройства для приема и ввода%анных в цифровые вычислительные машины(ЦВМ), содержащие регистр приема, регистркоманды, блок управления, первый выход которого соединен с первым входом регистракоманды, второй выход - с первым входомрегистра приема, второй вход которого соединен с информационным входом устройства,первый выход регистра команды соединен спервым входом блока управления, вторые выход и вход - подключены соответственно квходу и выходу вычислительной машины.В регистре приема устройств происходитнакопление информации, а затем эта информация передается в память ЦВМ по адресу,установленному в регистре команды, Такимобразом, вся входная информация передаетсяв память ЦВМ.При обработке больших массивов информации, например, поступающих от устройствасканирования треков на снимках с большихпузырьковых камер, непроизводительно использовать память ЦВМ и машинное времядля обработки всего входного массива, таккак не вся поступающая информация представляет физический интерес (царапины напленке, области затемнения пленки и другиедефекты),Целью изобретения является повышение достоверности и эффективности работы устройства.Это достигается тем, что в предлагаемоеустройство введены счетчик текущих координат, регистр текущих координат, блок поиска цен;ра, блок обнаружения ложных сигналов и регистр вывода, причем вход устройства соединен с первым входом счетчика текущих 10 координат и вторым входом блока управления,третий вход которого соединен с выходом блока обнаружения ложных сигналов, третий выход - соединен со вторым входом счетчика текущих координат, четвертый и пятый вы ходы - с соответствующими входами регистра текущих координат, шестой выход - с первым входом регистра вывода, второй вход которого соединен с первым выходом блока поиска центра, третий вход - с выходом ре гистра текущих координат, вход которого соединен с выходом счетчика текущих координат, вход блока поиска центра соединен с выходом регистра приема, второй выход - подключен к входу блока обнаружения ложных сигналов, 25 выход регистра вывода соединен с информационным входом вычислительной машины.Это позволяет за счет предварительногоанализа поступающей информации (исключение ложной информации и формирование ко ординат центра участка трека) исключить пе 50684830 35 40 45 50 55 60 редачу ложной информации н упростить обработку истинной информации в ЦВМ.Устройство дает возможность сэкономить объем оперативной памяти для хранения информации физического эксперимента и время ее обработки в ЦВМ,На чертеже представлена схема описываемого устройства, содержащего регистр 1 приема, блок 2 управления, регистр 3 текущих координат, счетчик 4 текущих координат, регистр 5 команды, блок 6 поиска центра, блок 7 обнаружения ложных сигналов, регистр 8 вывода, вход 9 устройства для подключения устройства сканирования, вход 10 устройства для связи с вычислительной машиной, вход 11 для связи с устройством сканирования, выходы 12, 13 устройства для связи с вычислительной машиной.Устройство работает следующим образом.На вход счетчика 4 текущих координат поступает от устройства сканирования пленки (вход 11 устройства) тактовая частота, период которой соответствует в линейном масштабе условному разбиению фотоснимка на интервалы У,Сигнал с входа 11 поступает также на вход блока 2 управления для начального запуска.Счетчик 4 подсчитывает количество интервалов У по линии сканирования.Работа счетчика 4 синхронизируется сигналом, поступающим с входа,11, и управляющим сигналом, поступающим на его вход с выхода блока 2.На вход регистра 1 в момент поступления тактовой частоты от устройства сканирования пленки поступает параллельный код, разряды которого соответствуют в линейном масштабе условному разбиению фотоснимка на интервалы Х (в интервале У).С выхода регистра 1 информация поступает на вход блока 6 поиска центра, В этом блоке осуществляется поиск начала и конца серии единиц и выделение ее середины. Если и регистре 1 присутствует последовательность единиц (линия сканирования пересекает участок трека, либо область затемнения и так далее), то на выходе блока 6 формируется сигнал, который поступает на вход блока 7 обнаружения ложного сигнала. На основании сигнала на входе в блоке 7 производится анализ информации, находящейся в блоке 6 поиска центра (соответствие длины последовательности единиц заданным границам) истинной информации физического эксперимента. В этот же момент времени на выходе блока 2 управления формируется сигнал разрешения приема информации с выхода счетчика 4 текущих координат на вход регистра 3 текущих координат.Если информация в блоке 6 поиска центра соответствует заданным границам, то на выходе блока 7 формируется сигнал, поступающий на вход блока 2. По этому сигналу на выходе блока 2 вырабатывается сигнал разрешения приема информации с выхода регистра 3 и с выхода блока 6 на входы регистра 8 вывода.С выхода регистра 8 информация поступает в запоминающее устройство ЦВМ по адресу, передаваемому по шине 12 из регистра 5 команд, ЦВМ передает команду в регистр 5 команд но шине 10,Обработка команды происходит в блоке 2, для чего выход регистра 5 соединен с входом блока 2.Модифицированная команда из блока 2 передается в регистр 5 команды по шине, соединяющей выход блока 2 с входом регистра 5.Перед началом нового цикла приема информации блок 2 формирует сигналы гашения регистров 1 и 3,Если сигнал на выходе блока 7 не находится в заданных границах, то на выходах блока 2 вырабатываются сигналы гашения регистров 1 и 3. Формула изобретенияУстройство для приема и ввода данных в вычислительную машину, содержащее регистр приема, регистр команды, блок управления, первый выход которого соединен с первым входом регистра команды, второй выход - с первым входом регистра приема, второй вход которого соединен с информационным входом устройства, первый выход регистра команды соединен с первым входом блока управления, вторые выход и вход - подключены соответственно к входу и выходу вычислительной машины, отличающееся тем, что, с целью повышения достоверности и эффективности работы, в него введены счетчик текущих координат, регистр текущих координат, блок поиска центра, блок обнаружения ложных сигналов и регистр вывода, причем вход устройства соединен с первым входом счетчика текущих координат и вторым входом блока управления, третий вход которого соединен с выходом блока обнаружения ложных сигналов, третий выход - соединен со вторым входом счетчика текущих координат, четвертый и пятый выходы - с соответствующими входами регистра текущих координат, шестой выход - с первым входом регистра вывода, второй вход которого соединен с первым выходом блока поиска центра, третий вход - с выходом регнюра текущих координат, вход которого соединен с выходом счетчика текущих координат, вход блока поиска центра соединен с выходом регистра приема, второй выход подключен к входу блока обнаружения ложных сигналов, выход регистра вывода соединен с информационным входом вычислительной машины.Корректоры: Н. Аук и И. Позняковская Редактор С. Хейфиц Типография, пр Сапунова, 2 Заказ 947/12 Изд. ЛЪ 1172 Тираж 864 Подписное Ц 11 ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
