Устройство для ввода информации в цифровую вычислительную машину цвм

ZIP архив

Текст

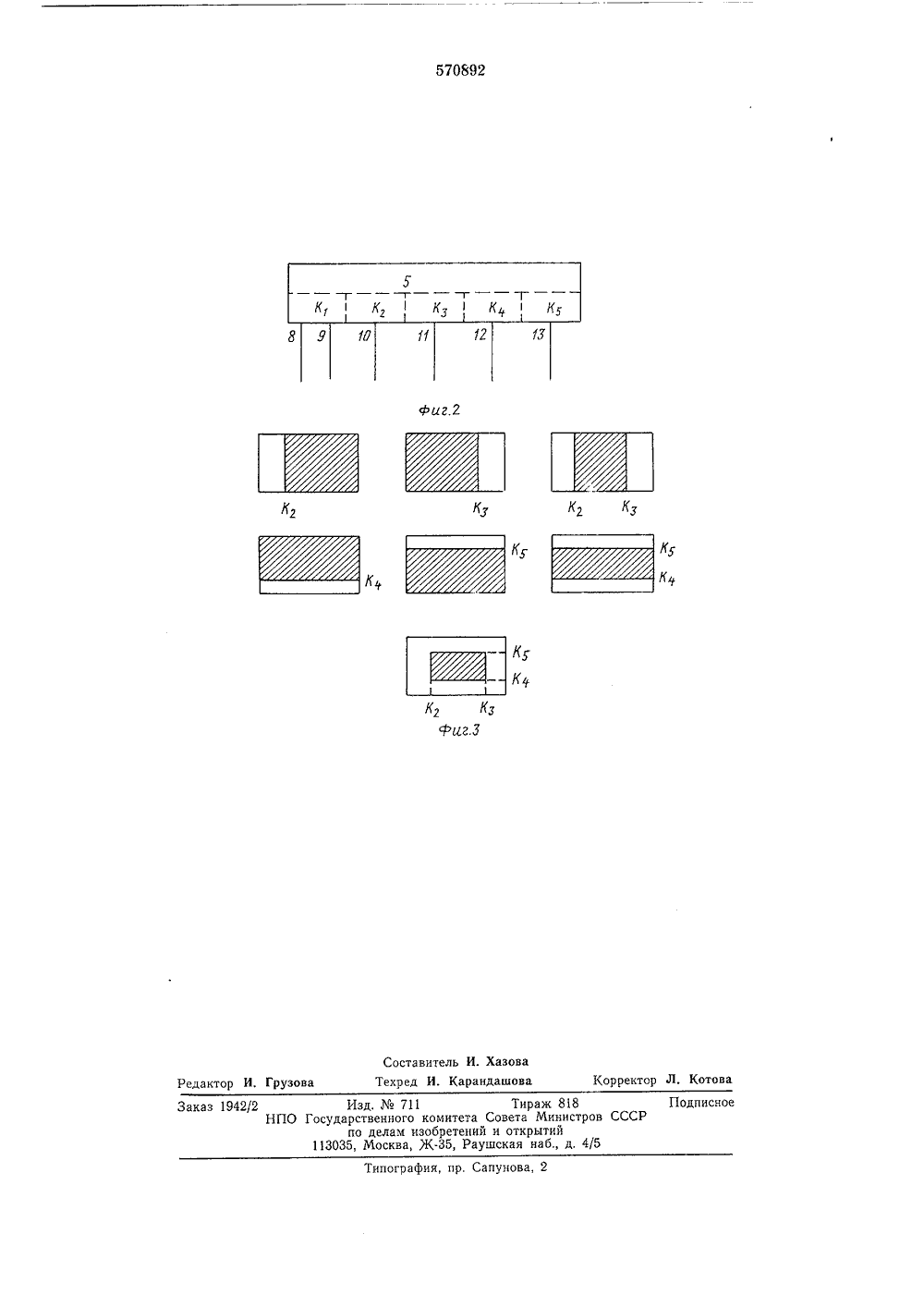

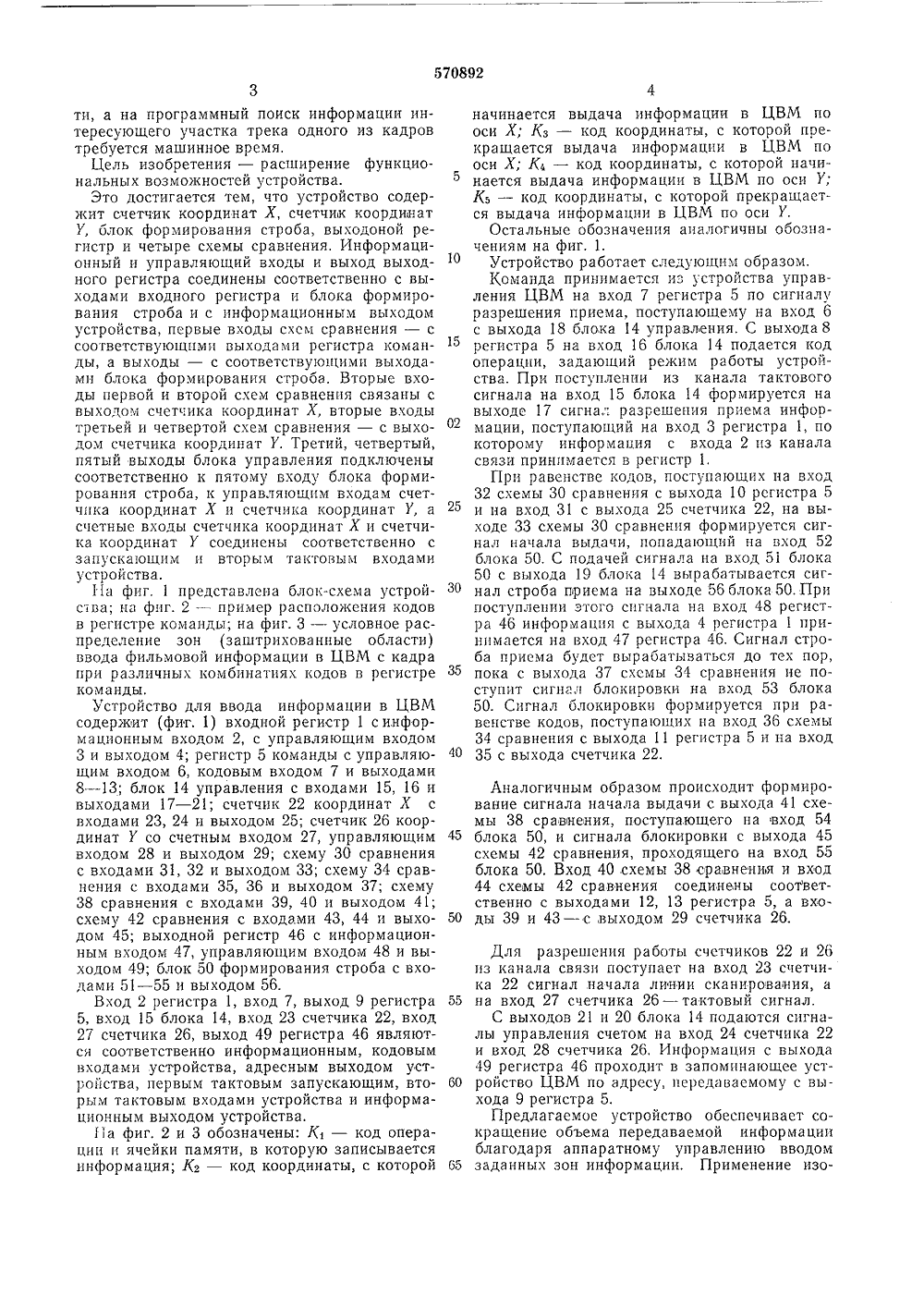

О П И С А Н И Е п) 57 О 892ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(51) М. Кл,2 б 06 Г 3/Од Государственный комите Совета Министров СССР.77. Бюллетеньпуоликован о делам бретени рыт а опубликования описания 08,09,7(71) Заявите 54) УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦ В ЦИФРОВУЮ ВЫЧИСЛИТЕЛЬНУЮ МАШИН Изобретение относится к вычислительной технике, в частности к устройствам для ввода информации в цифровую вычислительную машину (ЦВМ), и может быть использовано в вычислительных системах для обработки фильмовой информации, поступающей из каналов связи.Известно устройство 11 для ввода информации в ЦВМ, содержащее счетчик, схему управления счетчиком, схему приема, индикатор служебных сигналов, ячейку формирования запроса, регистр сдвига, линейный буфер и схему управления считыванием.Недостаток устройства состоит в значительных затратах оборудования при его реализации,Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство 2 для ввода информации в ЦВМ, содержащее входной регистр, регистр команды, блок управления, первый, второй выходы и первый, второй входы которого соединены соответственно с управляющими входами входного регистра и регистра команды, с первым выходом регистра команды и с первым тактовым входом устройства, информационный, кодовый входы и адресный выход устройства соединены соответственно с информационным входом входного регистра, с вторыми входом и выходом регистра команды. При обработке информации, поступающейиз канала связи от устройства сканированияфотопленки с результатами физического эксперимента в пузырьковой камере, при определенных условиях требуется вводить в вычислительную машину информацию не со всегокадра, а только данные с определенной зоныкадра. Например, необходимо принять информацию служебной зоны, где указьеваются но 10 мер кадра, номер объектива, величина магнитного поля, ток в магнитах, или информацию, где трек, закручивается или пересекается с другим треком,Для анализа физического эксперимента,15 протекающего в пузырьковой камере, осуществляется фотографирование всего объема камеры в трех проекциях. После обработки кадра какой-либо из проекций (или кадров двухпроекций) для восстановления трека в ЦВМ20 достаточно бывает ввести с остальных кадровинформацию с отдельных зон.Недостаток устройства заключается в отсутствии возможности аппаратного управлениявводом в ЦВМ не всей, а некоторой опреде 25 ленной информации, поступающей из каналасвязи. Это приводит к сужению функциональных возможностей устройства.Кроме того, если вводить информацию совсех кадров полностью, то для ее хранения в30 ЦВМ необходим значительный объем памя45 50 55 60 65 ти, а на программный поиск информации интересующего участка трека одного из кадров требуется машинное время.Цель изобретения - расширение функциональных возможностей устройства.Это достигается тем, что устройство содержит счетчик координат Х, счетчик координат У, блок формирования строба, выходоной регистр и четыре схемы сравнения. Информационный и управляющий входы и выход выходного регистра соединены соответственно с выходами входного регистра и блока формирования строба и с информационным выходом устройства, первые входы схем сравнения - с соответствующими выходами регистра команды, а выходы - с соответствующими выходами блока формирования строба. Вторые входы первой и второй схем сравнения связаны с выходом счетчика координат Х, вторые входы третьей и четвертой схем сравнения - с выходом счетчика координат У. Третий, четвертый, пятый выходы блока управления подключены соответственно к пятому входу блока формирования строба, к управляющим входам счетчпка координат Х и счетчика координат У, а счетные входы счетчика координат Х и счетчика координат У соединены соответственно с запускающим и вторым тактовым входами устройства.11 а фиг, 1 представлена блок-схема устройсзва; на фпг. 2 - пример расположения кодов в регистре команды; на фиг. 3 - условное распределение зон (заштрихованные области) ввода фильмовой информации в ЦВМ с кадра при различных комбинатиях кодов в регистре команды.Устройство для ввода информации в ЦВМ содержит (фиг. 1) входной регистр 1 синформационным входом 2, с управляющим входом 3 и выходом 4; регистр 5 команды с управляющим входом б, кодовым входом 7 и выходами 8 - 13; блок 14 управления с входами 15, 16 и выходами 17 - 21; счетчик 22 координат Х с входами 23, 24 и выходом 25; счетчик 26 координат У со счетным входом 27, управляющим входом 28 и выходом 29; схему 30 сравнения с входами 31, 32 и выходом 33; схему 34 сравнения с входами 35, 36 и выходом 37; схему 38 сравнения с входами 39, 40 и выходом 41; схему 42 сравнения с входами 43, 44 и выходом 45; выходной регистр 46 с информационным входом 47, управляющим входом 48 и выходом 49; блок 50 формирования строба с входами 51 - 55 и выходом 56.Вход 2 регистра 1, вход 7, выход 9 регистра 5, вход 15 блока 14, вход 23 счетчика 22, вход 27 счетчика 26, выход 49 регистра 46 являются соответственно информационным, кодовым входами устройства, адресным выходом устройства, первым тактовым запускающим, вторым тактовым входами устройства и информационным выходом устройства,11 а фиг. 2 и 3 обозначены: К - код операции и ячейки памяти, в которую записывается информация; К - код координаты, с которой 5 10 15 02 25 30 35 40 начинается выдача информации в ЦВМ по оси Х; Кз - код координаты, с которой прекращается выдача информации в ЦВМ по оси Х; К - код координаты, с которой начинается выдача информации в ЦВМ по оси У; % - код координаты, с которой прекращается выдача информации в ЦВМ по оси У.Остальные обозначения аналогичны обозначениям на фиг. 1.Устройство работает следующим образом.Команда принимается иэ устройства управления ЦВМ на вход 7 регистра 5 по сигналу разрешения приема, поступающему на вход б с выхода 18 блока 14 управления. С выхода 8 регистра 5 на вход 16 блока 14 подается код операции, задающий режим работы устройства. При поступлении из канала тактового сигнала на вход 15 блока 14 формируется на выходе 17 сигнал разрешения приема информации, поступающий на вход 3 регистра 1, по которому информация с входа 2 из канала связи принимается в регистр 1,При равенстве кодов, поступающих на вход 32 схемы 30 сравнения с выхода 10 регистра 5 и на вход 31 с выхода 25 счетчика 22, на выходе 33 схемы 30 соавнения формируется сигнал начала выдачи, попадающий на вход 52 блока 50. С подачей сигнала на вход 51 блока 50 с выхода 19 блока 14 вырабатывается сигнал строба приема на выходе 56 блока 50, При поступлении этого сигнала на вход 48 регистра 46 информация с выхода 4 регистра 1 принимается на вход 47 регистра 46, Сигнал строба приема будет вырабатываться до тех пор, пока с выхода 37 схемы 34 сравнения не поступит сигнал блокировки на вход 53 блока 50. Сигнал блокировки формируется при равенстве кодов, поступающих на вход Зб схемы 34 сравнения с выхода 11 регистра 5 и на вход 35 с выхода счетчика 22. Аналогичным образом происходит формирование сигнала начала выдачи с выхода 41 схемы 38 сравнения, поступающего на вход 54 блока 50, и сигнала блокировки с выхода 45 схемы 42 сравнения, проходящего на вход 55 блока 50. Вход 40 схемы 38 сравнения и вход 44 схемы 42 сравнения соединены соответственно с выходами 12, 13 регистра 5, а входы 39 и 43 - с,выходом 29 счетчика 26. Для разрешения работы счетчиков 22 и 26 пз канала связи поступает на вход 23 счетчика 22 сигнал, начала линии сканирования, а на вход 27 счетчика 26 - тактовый сигнал,С выходов 21 и 20 блока 14 подаются сигналы управления счетом на вход 24 счетчика 22 и вход 28 счетчика 26, Информация с выхода 49 регистра 46 проходит в запоминающее устройство ЦВМ по адресу, передаваемому с выхода 9 регистра 5.Предлагаемое устройство обеспечивает сокращение объема передаваемой информации благодаря аппаратному управлению вводом заданных зон информации. Применение изобретения позволит уменьшить объем памяти ЦВМ для хранения информацииа также время ЦВМ на программный поиск информации. Формула изобретенияУстройство для ввода информации в цифровую вычислительную машину (ЦБМ), содержащее входной регистр, регистр команды, блок управления, первый второй выходы и первый, второй входы которого соединены соответственно с управляющими входами входного регистра и регистра команды, с первым выходом регистра команды и с первым тактовым входом устройства, информационный, кодовый входы и адресный выход устройства соединены соответственно с информационным входом входного регистра, с вторыми входом и выходом регистра команды, отл и ч а ю ще е ся тем, что, с целью расширения функциональных возможностей, оно содержит счетчик координат Х, счетчик координат У, блок формирования строба, выходной регистр и четыре схемы сравнения, причем информационный и управляющий входы и выход выходного регистра соединены соответственно с выходами входного регистра и блока формирования строба, и с информационным выходом устройства, первые входы схем сравнения соединены с соответствующими выходами регистра 5 команды, а выходы - с соответствующимивходами блока формирования строба, вторые входы первой и второй схем сравнения соединены с выходом счетчика координат Х, вторые входы третьей и четвертой схем сравнения сое динены с выходом счетчика координат У, третий, четвертый, пятый выходы блока управления соединены соответственно с пятым входом блока формирования строба, с управляющими входами счетчика координат Х и счетчика ко ординат У, а счетные входы счетчика координат Х и счетчика координат У соединены соответственно с запускающим и вторым тактовым вход-мп устройства.Источники информации, принятые во вни мание при экспертизе1. Усольцев Л. Г 1 ислик Б. П. Сопряжениедискретных каналов связи с ЭВМ. М Связь 1973, с. 102, рис. 34.2, Овчинников В. Н. Устройства автоматического обмена информацией, М., Энергия, 25 1971, с, 141.570892 фиг.2 К 2 К Кс Фиг аказ 1942/2 Изд.711 Тираж 818НПО Государственного комитета Совета Министпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д,ПодписноСССР пография, пр. Сапунова, 2 Составитель И. Хазова Редактор И. Грузова Техред И. Карандашова Корректор Л. Котова

Смотреть

Заявка

2326863, 13.02.1976

ПРЕДПРИЯТИЕ ПЯ М-5489

ЗЛАТНИКОВ ВЛАДИМИР МИХАЙЛОВИЧ, ЗОЛОТАРЕВСКИЙ БОРИС ЛЕОНОВИЧ, КУТЫНИН ЮРИЙ ВАСИЛЬЕВИЧ, НИКИТИН СЕРГЕЙ ЯКОВЛЕВИЧ, ПЕТРОВА ГАЛИНА НИКОЛАЕВНА, СУХАНОВ АЛЕКСЕЙ АЛЕКСЕЕВИЧ

МПК / Метки

МПК: G06F 3/04

Метки: ввода, вычислительную, информации, машину, цвм, цифровую

Опубликовано: 30.08.1977
