Устройство для управления вводом информации в электронную вычислительную машину (эвм)
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

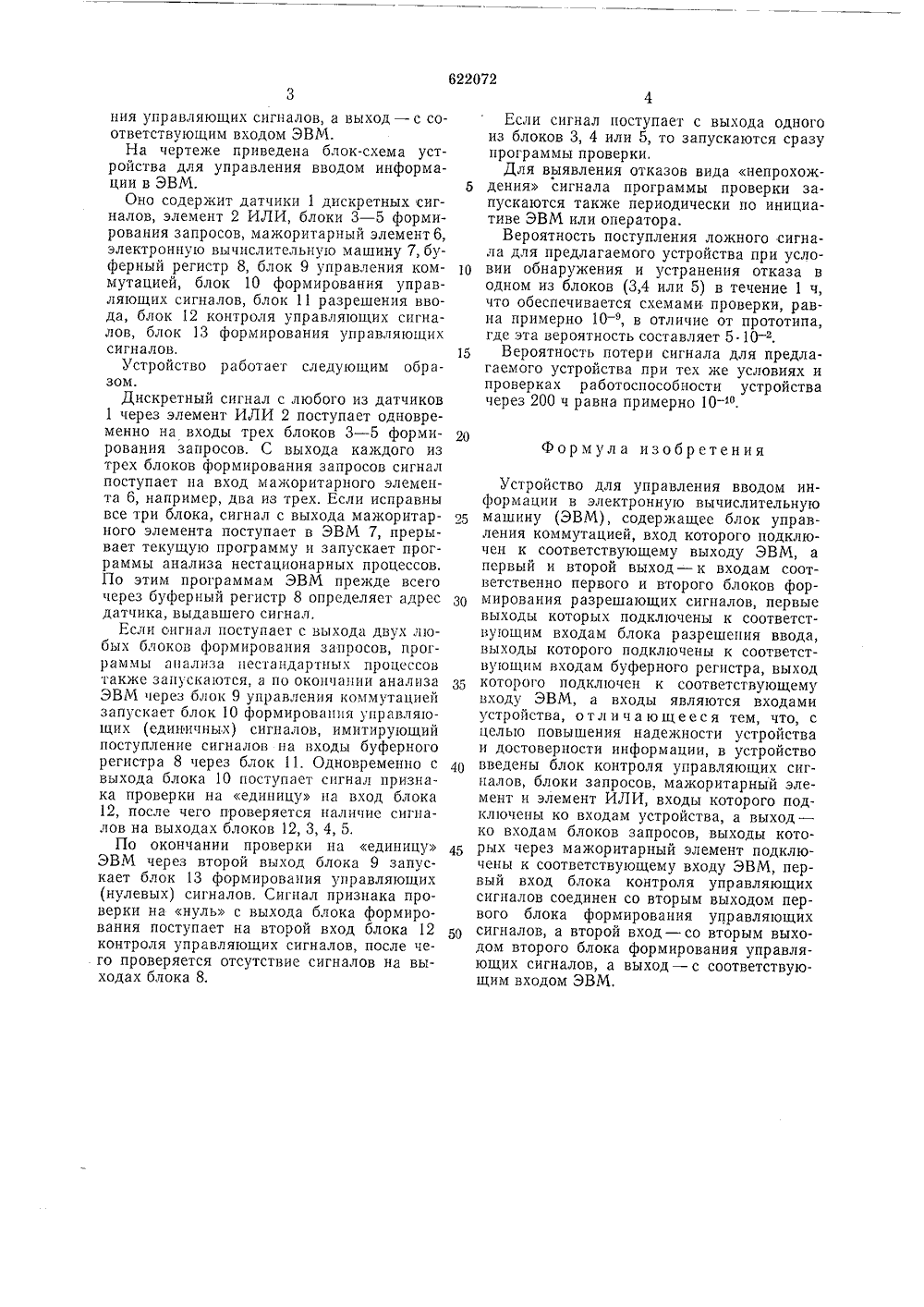

ОПИСАН ИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(и) 622072 Сеюа Советских Социалистических Реслубликприсоединением заявкиГосударственный комите Совета Министров ССС по делам изобретенийи открытий Бюллетень32 53) УДК 681(71) Заявител НИЯ ВВОДОМ Ч ИСЛ ИТЕЛЬН(54) УСТРОЙСТВО ДЛЯ УПРАВЛ ФОРМАЦИИ В ЭЛЕКТРОННУЮ В МАШИНУ (ЭВМмени,Наиболее бли ческим решен предназначенно реальное врем входных сигна для системы обОно содержит цией, вход кот эким к изобретениюием является устрое для приема и передя случайных во вр ов в форме, прием аботки данных. блок управления ко рого подключен к с технийство, ачи в емени лемой ммута- оответ(23) Приоритет(45) Дата опубликовани Изобретение относится к области вычислительной техники и может быть использовано в автоматизированных системах управления технологическими процессами для управления вводом сигналов от датчиков в ЭВМ, которой поручается анализ нестационарных процессов при поступлении в нее дискретных предупредительных или аварийных сигналов о выходе того или иного параметра за установленные пределы.Известно устройство ввода дискретных сигналов в ЭВМ, в котором для ввода информации в ЭВМ используются блоки ввода дискретной информации, при этом цикл опроса дискретных датчиков должен задаваться процессором.Недостатком этого устройства является необходимость опроса датчиков через промежутки времени, много меньшие времени протекания переходных процессов, что приводит к большим затратам машинного врествующему выходу ЭВМ, а первый и второй выход - соответственно к входам первого и второго блоков формирования разрешающих сигналов, первые выходы кото рых подключены к соответствующим входам блока разрешения ввода, выходы которого подключены к соответствующим входам буферного регистра, выход которого подключен к соответствующему входу ЭВМ, 0 а входы являются входами устройства.Однако это устройство обладает недостаточной надежностью и достоверностью вводимой информации.Целью изобретения является повышение 5 надежности устройства и достоверностивводимой информации. Поставленная цель достигается тем, чтов устройство введены блок контроля управляющих сигналов, блоки запросов, мажоритарный элемент и элемент ИЛИ, входы которого подключены ко входам устройства, а выход ко входам блоков запросов, выходы которых через мажоритарный элемент подключены к соответствующему входу ЭВМ, первый вход блока контроля управляющих сигналов соединен со вторым выходом первого блока формирования управляющих сигналов, а второй вход - со 0 вторым выходом второго блока формирования управляющих сигналов, а выход - с соответствующим входом ЭВМ.На чертеже приведена блок-схема устройства для управления вводом информации в ЭВМ, 5Оно содержит датчики 1 дискретных сигналов, элемент 2 ИЛИ, блоки 3 - 5 формирования запросов, мажоритарный элемент 6,электронную вычислительную машину 7, буферный регистр 8, блок 9 управления коммутацией, блок 10 формирования управляющих сигналов, блок 11 разрешения ввода, блок 12 контроля управляющих сигналов, блок 13 формирования управляющихсигналов. 15Устройство работает следующим образом,Дискретный сигнал с любого из датчиков1 через элемент ИЛИ 2 поступает одновременно на входы трех блоков 3 - 5 форми Орования запросов. С выхода каждого изтрех блоков формирования запросов сигналпоступает на вход мажоритарного элемента 6, например, два из трех. Если исправнывсе три блока, сигнал с выхода мажоритарного элемента поступает в ЭВМ 7, прерывает текущую программу и запускает программы анализа нестационарных процессов.По этим программам ЭВМ прежде всегочерез буферный регистр 8 определяет адрес зодатчика, выдавшего сигнал.Если сигнал поступает с выхода двух любых блоков формирования запросов, программы анализа нестандартных процессовтакже запускаются, а по окончании анализа З 5ЭВМ через блок 9 управления коммутациейзапускает блок 10 формирования управляющих (единичных) сигналов, имитирующийпоступление сигналов на входы буферногорегистра 8 через блок 11. Одновременно с 4 Овыхода блока 10 поступает сигнал признака проверки на единицу па вход блока12, после чего проверяется наличие сигналов на выходах блоков 12, 3, 4, 5.По окончании проверки на единицу 45ЭВМ через второй выход блока 9 запускает блок 13 формирования управляющих(нулевых) сигналов. Сигнал признака проверки на нуль с выхода блока формирования поступает на второй вход блока 12 56контроля управляющих сигналов, после чего проверяется отсутствие сигналов на выходах блока 8,Если сигнал поступает с выхода одного из блоков 3, 4 или 5, то запускаются сразу программы проверки,Для выявления отказов вида непрохождения сигнала программы проверки запускаются также периодически по инициативе ЭВМ или оператора.Вероятность поступления ложного сигнала для предлагаемого устройства при условии обнаружения и устранения отказа в одном из блоков (3,4 или 5) в течение 1 ч, что обеспечивается схемами проверки, равна примерно 10 в , в отличие от прототипа, где эта вероятность составляет 5 10 в .Вероятность потери сигнала для предлагаемого устройства при тех же условиях и проверках работоспособности устройства через 200 ч равна примерно 10-".Формула изобретенияУстройство для управления вводом информации в электронную вычислительную машину (ЭВМ), содержащее блок управления коммутацией, вход которого подключен к соответствующему выходу ЭВМ, а первый и второй выход - к входам соответственно первого и второго блоков формирования разрешающих сигналов, первые выходы которых подключены к соответствующим входам блока разрешения ввода, выходы которого подключены к соответствующим входам буферного регистра, выход которого подключен к соответствующему входу ЭВМ, а входы являются входами устройства, отличающееся тем, что, с целью повышения надежности устройства и достоверности информации, в устройство введены блок контроля управляющих сигналов, блоки запросов, мажоритарный элемент и элемент ИЛИ, входы которого подключены ко входам устройства, а выход - ко входам блоков запросов, выходы которых через мажоритарный элемент подключены к соответствующему входу ЭВМ, первый вход блока контроля управляющих сигналов соединен со вторым выходом первого блока формирования управляющих сигналов, а второй вход - со вторым выходом второго блока формирования управляющих сигналов, а выход - с соответствующим входом ЭВМ,Техред А, Камышникова Редактор Н. Коляда Подписное Типография, пр. Сапунова, 2 Заказ 1465/3 Изд.572 Тираж 799 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
СмотретьЗаявка
2465856, 25.03.1977
ПРЕДПРИЯТИЕ ПЯ В-2994, МОСКОВСКИЙ ИНЖЕНЕРНО-ФИЗИЧЕСКИЙ ИНСТИТУТ
ДАМАНСКИЙ ЭДУАРД ЛЬВОВИЧ, МАСЛОВ ВЛАДИМИР ВАСИЛЬЕВИЧ, ШАДРИН НИКОЛАЙ НИКОЛАЕВИЧ, ШИЛКИН ИГОРЬ ПЕТРОВИЧ
МПК / Метки
МПК: G06F 3/04
Метки: вводом, вычислительную, информации, машину, эвм, электронную
