Устройство для ввода информации с пневматических датчиков в электронную цифровую вычислительную машину
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 643951
Авторы: Гренадеров, Яшин
Текст

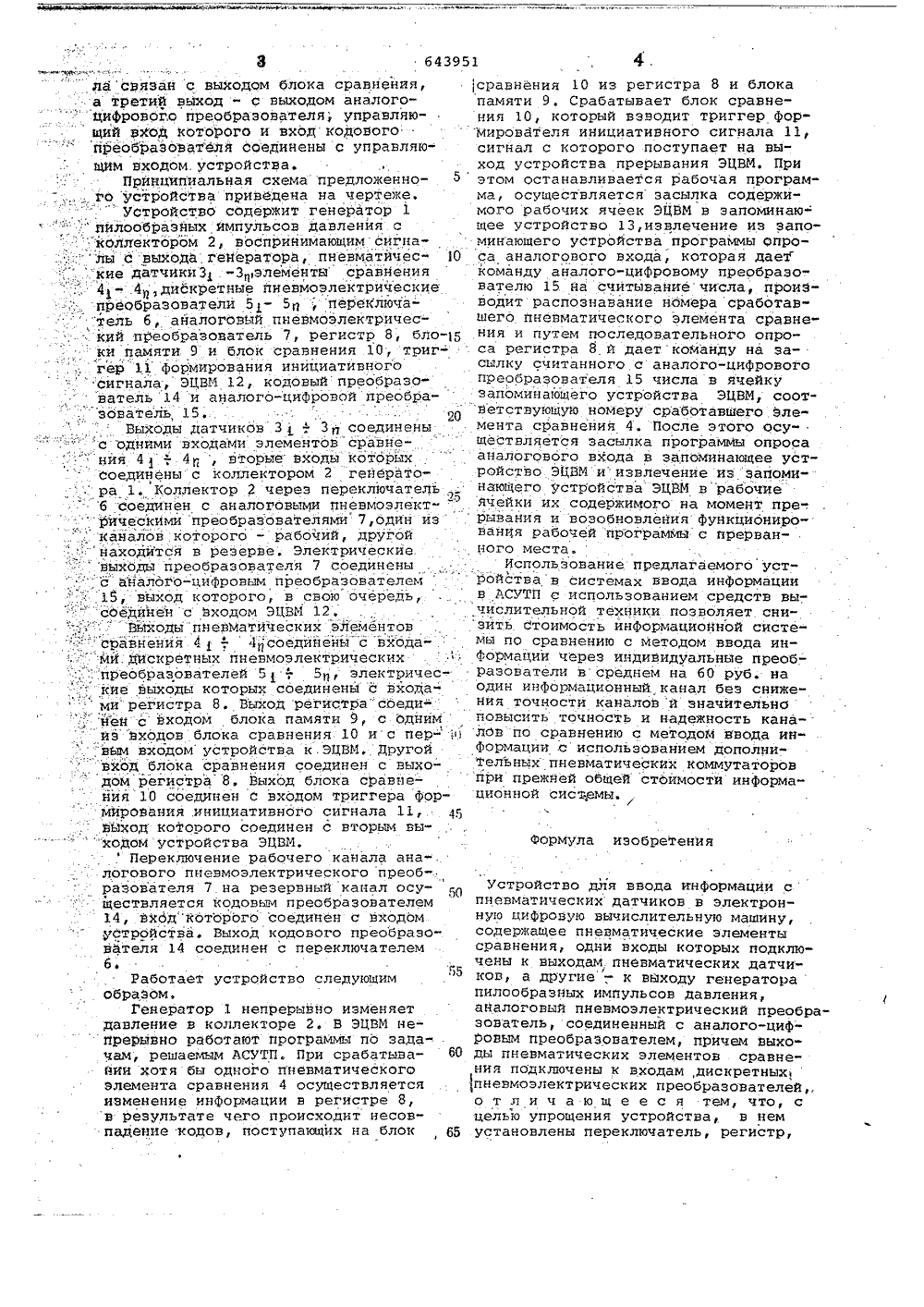

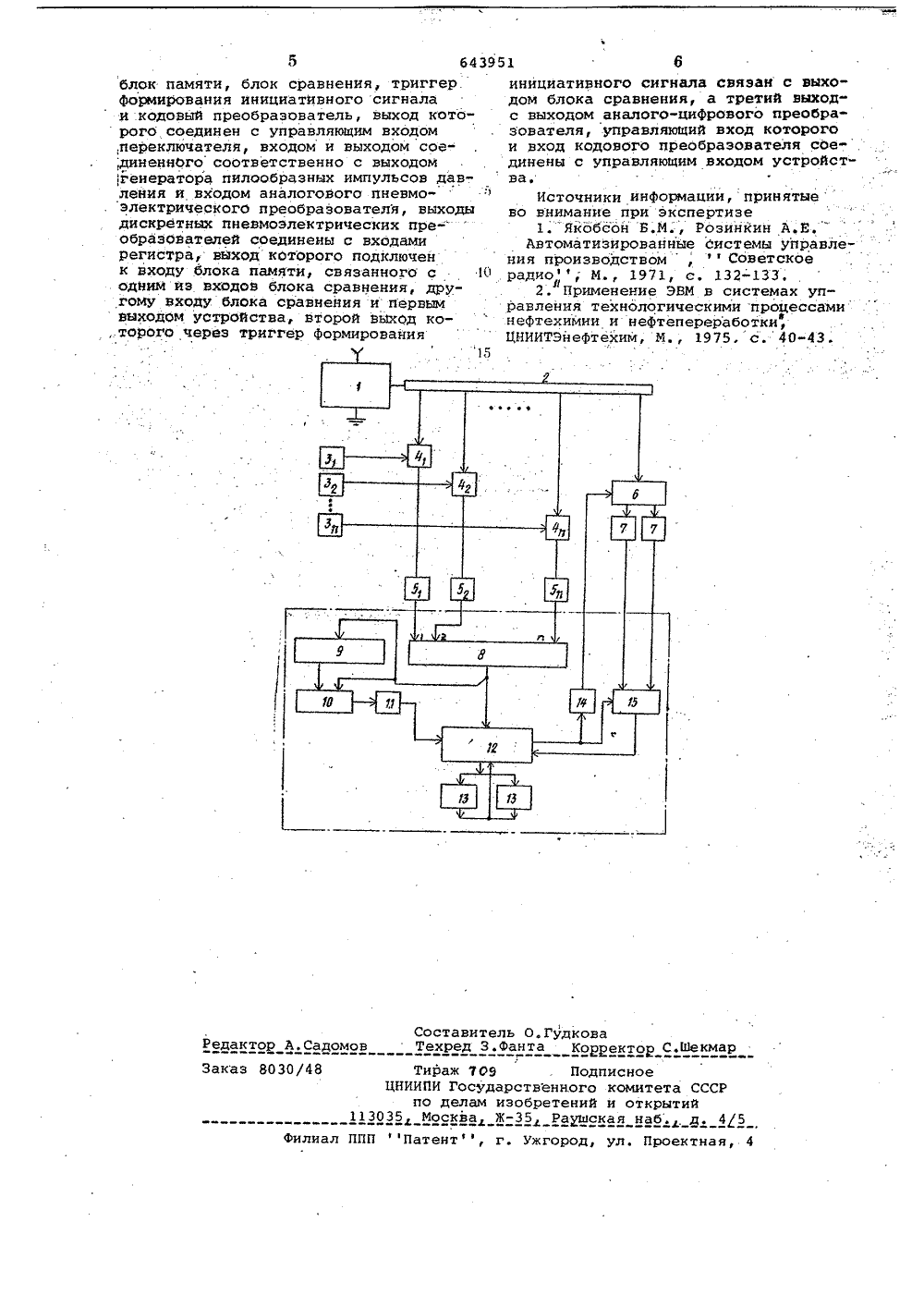

ОПИСАНИЕИЗОБРЕТЕНИЯК ЛВГОРСКОЮ У СВИДЕТЕЛЬСТВУ Союз Свветскна Свцнакнстнческн и Респубпнк(51) М. Кл.08 С 23/00 Государственный комитет СССР но делам изобретений н открытий) с:. 71) Заявит 4) УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦИИС ПНЕВМАТИЧЕСКИХ ДАТЧИКОВ В ЭЛЕКТРОННУЮЦИФРОВУЮ ВЫЧИСЛИТЕЛЬНУЮ МАШИНУ2 прощен Изобретение относится к областиприборостроения, а именно к устройст"вам сопряжения пневматических датчиковс электронной цифровойвычислительноймашиной (ЭЦВМ), предназначенным дляпреобразования множества унифицированных пневматических сигналов" в цифровые сообщения и ввода их в оперативное запоминающее устройство ЭЦВМ.Известные устройства аналогичногоназначения, содержащие коммутатор,входы которого соединены с входнымиканалами, а выход через аналоговыйпневмоэлектрический преобразовательподключен ко входу аналого-цифровогопреобразователя,своим выходом связайного с оперативным запоминающим устройством, обладают низкой динамической точностью 11,Наиболее близким техническим решением к предложенному -является устройство для ввода информации с пневматических датчиков в электронную цифровую вычислительную машину, содержащее пневматические элементы сравне"ния, одни входы которых подключены квыходам пневматических датчиков, а .другие - к выходу генератора пилообразных импульсов давления, аналоговый пневмоэлектрический преобразователь, соединенный с аналого-циФровым преобразователем, причем выходы пневматических элементов сравнения подключены к входам дискретных пневмоэлектрических преобразователей (2,Известные устройства имеют сложную конструкцию.Цель изобретения - у ие устройства.Поставленная цель достигается эа счет того, что в предложенном устройстве установлены переключатель, регистр, блок памяти, блок сравнения, триггер формирования инициативного сигнала и кодовый преобразователь, выход которого соединен с управляющим входом переключателя, входом и выходом соединенного соответственно с выходом генератора пилообразных импульсов давления и входом аналогового пневмоэлектрического преобраЗО- вателя, выходы дискретных пневмоэлектрических преобразователей соединены с входами регистра, выход ко- торого подключен к входу блока памяти, связанного с одним из входов блока сравнения, другому входу блока сравнения и первым выходом устройст" ва, второй выход которого через триггер Формирования инициативного сигна3 64395ласвязан с выхоцом блока сравнения,а третий выход - с выходом аналогоцифрового преобразователя; управляющий вход которого и вход кодовогойреобразователя соединены с управляющим входом. Устройства.Принципиальная схема предложенно" 5, го устройства приведена на чертеже.Устройство содержит генератор 1Ийлообраэйых импульсов давления сколлектором 2, воспринимающим сигналы С выхода:генератора, пневматйчес- Окие датчики 31 -Зэлементы сравнения41- .41 дискретные пиевмоэлектрическиепреобразователи 51- 5 п , переключатель б, аналоговый пневмоэлектричесКий преобразователь 7, регистр 8, бло ки памяти 9 и блок сравнения 10, триггер 11 формирования инициативногосигнала, ЭЦВМ 12, кодовый преобразователь 14 и аналого-цифровой преобразователь 15,;." . 20Выходы датчиков 3 1 - 3 и соединеныс одними входами элементов сравнения 4 1 -, 4 , вторые входй которыхсоединены с коллектором 2 генератора 1. Коллектор 2 через переключатель,б соединен с аналоговыми пневмоэлект рическими преобразователями 7,один изканалов которого - рабочий, другойнаходится в резерве. Электрическиевыходы преобразователя 7 соединеныс аналого-цйфровым преобразователем15, выход которого, в свою очередь,сбединенс Входом ЭЦВМ 12,Выходы пневМатических элементовсравнения 4 1 -, 4 соедййены с "входами. дискретных пневмоэлектрическихпреобразователей 5 1 ", 5 п, электрические выходы которых соединены с входа"ми регистра 8. Выход регистра"соединей с входом блока памяти 9, с однимИЭ Входов блока сравнения 10 и с пер-" ;0вым входом устройства к.ЭЦВМ, ДругойВход блока сравнения соединен с выходоМ регистра 8, Выход блока сравнения 10 соединен с входом триггера формирования инициативного сигнала 11,ВИход которого соединен с вторым выходом устройства ЭЦВМ.Переключение рабочего канала ана-,логового пневмоэлектрического преобразователя 7 на резервный канал осуществляется кодовым преобразователем14, Вхбд"котброго соединен с входомустройства, Выход кодового преобразователя 14 соединен с переключателемб.Работает устройство следующимОбраэсм,Генератор 1 непрерывно изменяетдавление в коллекторе 2. В ЭЦВМ непрерывно работают программы по задачам, решаемым АСУТП. При срабатывайий хотя бы одного пневматическогоэлемента сравнения 4 осуществляетсяизменение информации в регистре 8,в результате чего происходит несовпадение кодов, поступающих на блок 65 сравнения 10 из регистра 8 и блокапамяти 9, Срабатывает блок сравнения 10, который взводит триггер формирователя инициативного сигнала 11,сигнал с которого поступает на выход устройства прерывания ЭЦВМ. При этом останавливается рабочая программа, осуществляется засылка содержимого рабочих ячеек ЭЦВМ в запоминаю- щее устройство 13,извлечение из запоминающего устройства программы Опроса аналогового входа, которая дает команду аналого-цифровому преобразователю 15 на считывание числа, проиэводит распознавание номера сработавшего пневматического элемента сравнения и путем послецовательного опроса регистра 8 й даеткоманду на засылку считанного с аналого-цифрового преобразователя 15 числа в ячейку запоминающего устройства ЭЦВМ, соответствуюцую номеру сработавшего элемента сравнения 4. После этого осуществляется засылка программы опроса аналогового входа в запоминающее устройство ЭЦВМ и извлечение из запоминающего устройства ЭцВМ в рабочие ячейки их содержимого на момент пре-. рывания и возобновления фуикциониро" вания рабойей прогРаммы с прерванного места.Использование предлагаемого устройства в системах ввода информации в АСУТП с использованием средств вычислительной техники позволяет снизить стоимость информационной системы по сравнению с методом ввода инФормации через индивидуальные преобразователи в среднем на бО руб. наодин информационный, канал без сниже" ния точности каналов и значительно повысить точность и надежность каналов по сравнению с методой ввода инФормации .сиспользованием дополнительных пневматических коммутаторов при прежйей общей стоимости информационной сисърмы.гфФормула изобретенияУстройство для ввода информации спневматических датчиков в электронную цифровую вычислительную машину, содержащее пневматические элементы сравнения, одни входы которых подключены к выходам пневматических датчиков, а другие -, к выходу генератора пилообразных импульсов давления,аналоговый пневмоэлектрический преобраэователь, соединенный с аналого-цифровым преобразователем, причем выходы пневматических элементов сравнения подключены к входам,дискретныхпневмоэлектрических преобразователей отличающееся тем, что, с целью упрощения устройства, в нем установлены переключатель, регистр,6439блок памяти, блок сравнения, триггер. Формирования инициативного сигнала И кодовый преобразователь, выход которого соединен с управляющим входом ,переключателя, входом и выходом сое;диненного соответственно с выходом генератора пилообразных импульсов давления и входом аналогового пневмаэлектрического преобразователя, выходы дискретных пневмоэлектрических пре образсвателей соединены с входами регистра, выход которого подключен к входу блока памяти, связанного с 10 одииМ из входов блока сравнения, другому входу блока сравнения и первым выходом устройства, второй выход ко, торого через триггер формирования 51 6инициативного сигнала связан с выходом блока сравнения, а третий выход" с выходом аналого-цифрового преобразователя, управляющий вход которого и вход кодового преобразователя соединены с управляющим входом устройст ва.Источники информации, принятые во внимание при экспертизе1. Якобсон В.М., Розинкин А,Е,Автоматизированные системы управления производством ,ф Советское радио 1; М., 1971, с. 132-133.2. Применение ЭВМ в системах уп 1равления технологическими процессами нефтехимии и нефтепереработки, ЦНИИТЭнефтеким, М., 1975, с. 40-43.СоставительТехред З.фа едактор А.Садомо аказ 8030/48 4 5 еЩсилиал ППП Патент, г. Ужгород, ул. Проектная,Тираж Т 09 ЦНИИПИ Государств по делам изобр 113035 Москвад ЖудковаКорректор С,шекмар Подписиного кений и оаушская омитета Сткрытий наб. д
СмотретьЗаявка
2341585, 30.03.1976
ПРЕДПРИЯТИЕ ПЯ В-8644
ЯШИН ВАЛЕРИЙ АЛЕКСАНДРОВИЧ, ГРЕНАДЕРОВ ЮРИЙ МАКСИМОВИЧ
МПК / Метки
Метки: ввода, вычислительную, датчиков, информации, машину, пневматических, цифровую, электронную
Опубликовано: 25.01.1979
