Устройство для приема и ввода информации в цифровую вычислительную машину

Номер патента: 466502

Авторы: Вулис, Гольдберг, Любарский, Митюшкин, Штейнбок

ZIP архив

Текст

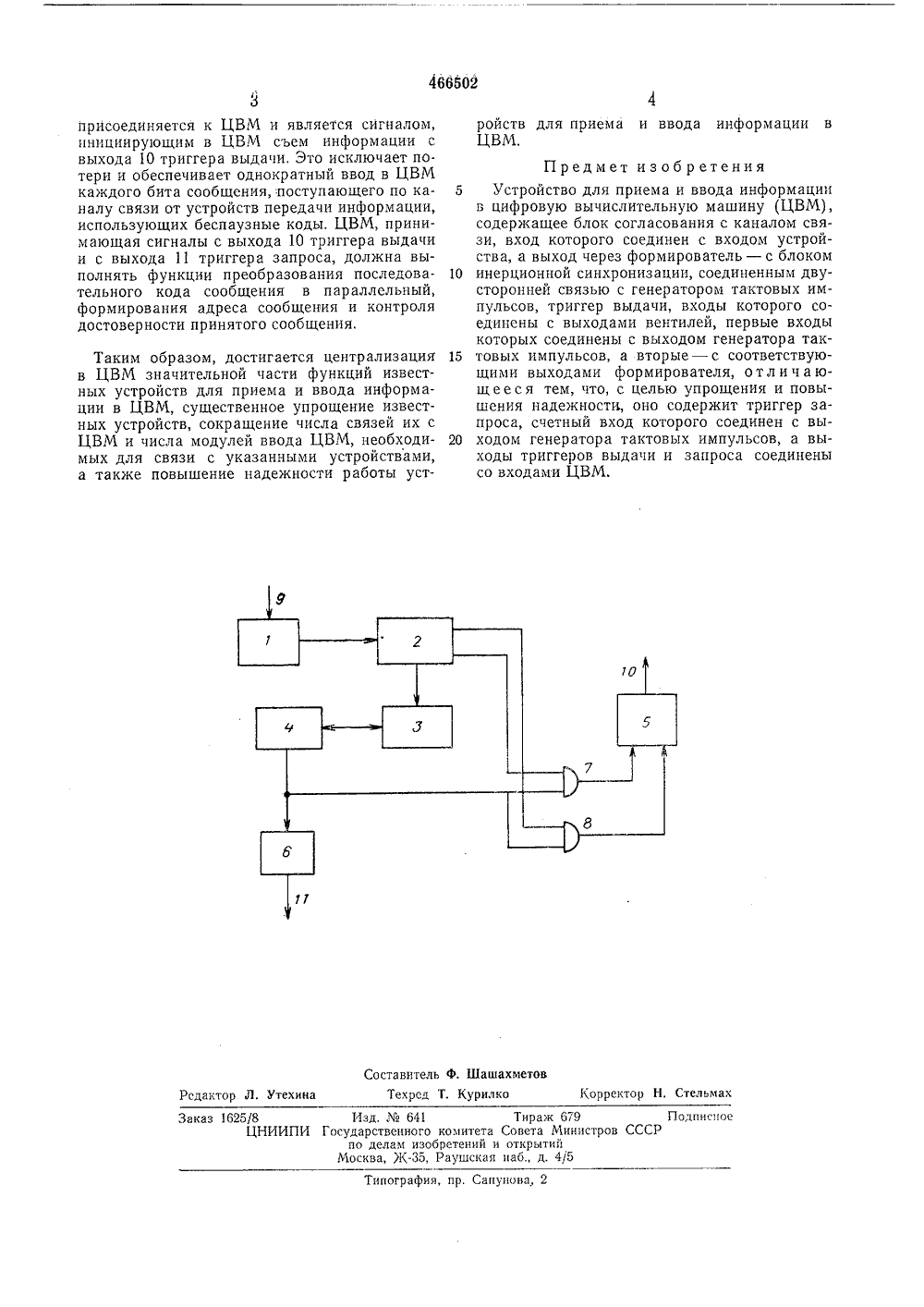

О П И С А Н И Е 1111 466502ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Савв Соеетскнк Соналнстнческнк Республик(22) Заяв 51) М. Кл. 6 06 3 единением заявкисударственный комитет (23) 1-1,тет нистров ССС изобретений ветао делн,75, Бюллетень13 ликовано 05 1.325 (088.8 тий Дата опубли ия описания 16 07 75 2) Авторы изобретени А,Л.В Всесоюз ис, Н, Е. Гольдберг, Ю, Я. Любарский, К, Г. Митюшкини Л. С. Штейнбокй научно-исследовательский институт электроэнергетики 1) Заявител РМАЦИИ(ЦВФ) 54) УСТРОЙСТВО ДЛЯ ПРИЕМА И В ЦИФРОВУЮ ВЫЧИСЛИТЕЛЬН ОДА ИН МАШИН зоб ки и вьИзве формац ну (Ц с канал входом тель -соедине ром так ды кот первые генерат с соотв Недостатками ются большой о число связей ук модулей ЦВМ д кая надежность. Цель изобрет и повышение его Поставленная ройство приема содержит тригге рого соединен с импульсов, а вь проса соединены Блок-схема усизвестного устроиства являбъем оборудования, большое занных устройств с ЦВМ и ля ввода информации и низе устройства ения - упрощнадежности,цель достигаи ввода инфор запроса, счвыходом генеходы триггерсо входамитройства пред ем, что устии в ЦВМвход кото- а тактовых дачи и зается т рмац етный ратор ов вь ЦВМ на на че е,ретение относится к области автоматичислительной техники.стно устройство для приема и ввода инин в цифровую вычислительную маши- ВМ), содержащее блок согласования ом связи, вход которого соединен со устройства, а выход через формировас блоком инерционной синхронизации, нным двусторонней связью с генератотовых импульсов, триггер выдачи, вхоорого соединены с выходами вентилей, входы которых соединены с выходом ора тактовых импульсов, а вторые - етствующими входами формирователя. Устройство для приема и ввода информациив ЦВМ содержит блок согласования с каналом связи 1, формирователь 2, блок инерционной синхронизации 3, генератор тактовых импуль сов 4, триггер выдачи 5, триггер запроса 6, вентили 7 и 8.Устройство работает следующим образом.Сигналы с входа 9 через блок согласованияс каналом связи 1 поступают на вход форми рователя 2. Формирователь 2 при любом изменении фазы сигнала на своем входе формирует прямоугольный импульс на входе блока инерционной синхронизации 3. Блок инерционной синхронизации 3 определяет рассогла сование фаз прямоугольных фронтов импульсов, поступающих от формирователя 2 и генератора тактовых импульсов 4, интегрирует это рассогласование и действует на изменение частоты генератора 4. Тактовые импульсы с вы хода генератора 4 подаются на первые входывентилей 7 и 8, на вторые входы которых поступают управляющие сигналы (один - разрешающий, другой - запрещающий) с выходов формирователя 2. Выходы вентилей 7 и 8 25 присоединены к установочным входам тригге.ра выдачи 5, с выхода 10 которого снимается информационный сигнал для ввода в ЦВМ Тактовые импульсы с выхода генератора 4 подаются также на счетный вход триггера за проса 6. Выход 11 триггера запроса также466502 Составитель ф. Шашахметов Техрсд Т. Курилко Корректор Н, Стельмах Рсдактор Л. Утехина Заказ 1625/8 Изд.641 Тирак 679 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, )К, Раушская паб., д. 4/5Типография, пр. Сапунова, 2 присоединяется к ЦВМ и является сигналом, инициирующим в ЦВМ съем информации с выхода 10 триггера выдачи. Это исключает потери и обеспечивает однократный ввод в ЦВМ каждого бита сообщения, поступающего по каналу связи от устройств передачи информации, использующих беспаузные коды. ЦВМ, принимающая сигналы с выхода 10 триггера выдачи и с выхода 11 триггера запроса, должна выполнять функции преобразования последовательного кода сообщения в параллельный, формирования адреса сообщения и контроля достоверности принятого сообщения. Таким образом, достигается централизация в ЦВМ значительной части функций известных устройств для приема и ввода информации в ЦВМ, существенное упрощение известных устройств, сокращение числа связей их с ЦВМ и числа модулей ввода ЦВМ, необходимых для связи с указанными устройствами, а также повышение надежности работы устройств для приема и ввода информации вЦВМ,Предмет изобретения 5 Устройство для приема и ввода информациив цифровую вычислительную машину (ЦВМ), содержащее блок согласования с каналом связи, вход которого соединен с входом устройства, а выход через формирователь - с блоком 10 инерционной синхронизации, соединенным двусторонней связью с генератором тактовых импульсов, триггер выдачи, входы которого соединены с выходами вентилей, первые входы которых соединены с выходом генератора так товых импульсов, а вторые - с соответствующими выходами формирователя, о т л и ч а ющ е е с я тем, что, с целью упрощения и повышения надежности, оно содержит триггер запроса, счетный вход которого соединен с вы ходом генератора тактовых импульсов, а выходы триггеров выдачи и запроса соединены со входами ЦВМ.

Смотреть

Заявка

1869574, 02.01.1973

ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЭЛЕКТРОЭНЕРГЕТИКИ

ВУЛИС АЛЕКСАНДР ЛАЗАРЕВИЧ, ГОЛЬДБЕРГ НАУМ ЕФИМОВИЧ, ЛЮБАРСКИЙ ЮРИЙ ЯКОВЛЕВИЧ, МИТЮШКИН КЛЕМЕНТИЙ ГЕОРГИЕВИЧ, ШТЕЙНБОК ЛЕОНИД СЕМЕНОВИЧ

МПК / Метки

МПК: G06F 3/04

Метки: ввода, вычислительную, информации, машину, приема, цифровую

Опубликовано: 05.04.1975
