Устройство для ввода информации в электронную вычислительную машину

Номер патента: 399853

ZIP архив

Текст

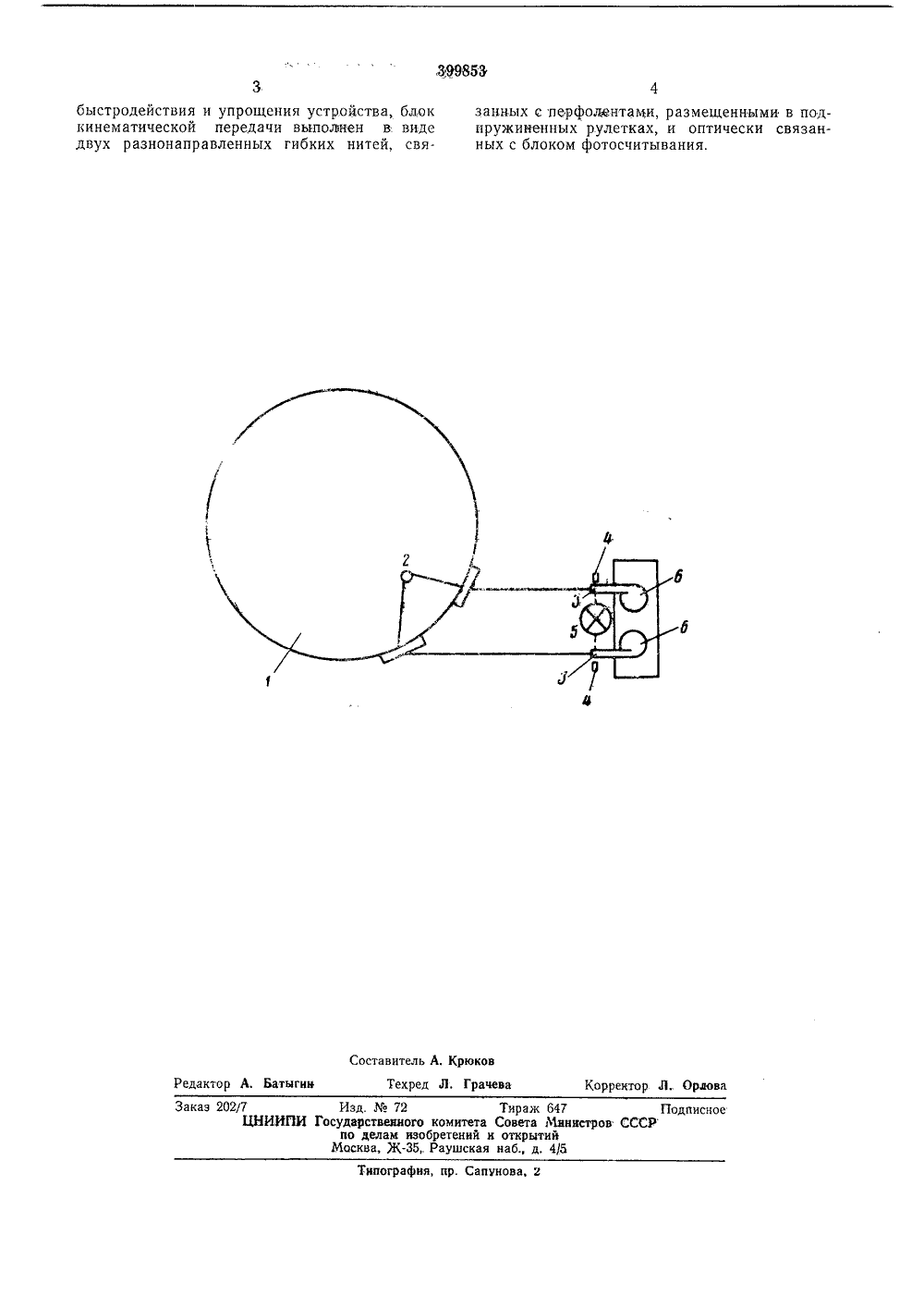

фтг.О П И С А Н И .Е 399853 ИЗОБРЕТЕНИЯ Еоюз Соеетскии Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 02.Ч 11.1971 ( 1687926/18-24)с присоединением заявкиПриоритетОпубликовано ОЗ.Х,1973. БюллетеньДата опубликования описания 11,11.1974 Кл, б 06 3/02 Государственный комитет Совета Министров СССР па делам изобретений и открытийДК 681 Л 27.22(088.8) Авторыизобретения Р. Н. Сулейманов, В, В. Лашин, Н. А. Постникова играненк аявитель УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦИИВ ЭЛЕКТРОННУЮ ВЫЧИСЛИТЕЛЪНУЮ МАШИНУ Предмет ретения схема предлагае 25 Устройство для вводаронную вычислительную подвижный маркерный через блок кинематпчес вижным основанием, и ЗО личающееея тем, что,информации в электмашину, содержащее штырь, соединенный ой передачи с нсподблок считывания, отс целью повышения Изобретение относится к устройствам для ввода информации в ЭВМ, в частности к устройствам снятия координат отметки с экрана индикатора, и может найти применение в автоматике и вычислительной технике при управлении воздушным движением, железнодорожным транспортом и т. д.Известное устройство для ввода информа. ции в ЭВМ, содержащее подвижный маркерный штырь, блок кинематической передачи и блок считывания положения маркерного штыря, характеризуется низким быстродействием и сложно.В предлагаемом устройстве, с целью повышения быстродействия и его упрощения, блок кинематической передачи выполнен в виде двух разнонаправленных гибких нитей с длиной, достаточной для достижения любого положения маркера, связанных с перфолентой, размещенной в подпружиненных рулетках, и оптически связанных с блоком фотосчитывания,На чертеже представленамого устройства.Оператор, работающий за индикатором 1, устанавливает маркерный штырь 2 в любое место экрана, где имеется отметка от объекта или информация координат, величина которых зависит от длины нитей, вытянутых в выбранную точку экрана,Длины нитей определяются с помощью перфорированной ленты 3, фотодиодов 4 и электрической лампы 5. При отпускании маркерный штырь возвращается в исходнос положение с 5 помощью подпружиненных рулеток 6. Для того, чтобы во время движения маркерного штыря текущие координаты не поступали з ЭВМ, на конце маркерного штыря предусмотрен контакт, который замыкается оператором 10 при установке марксрного штыря в заданнуюкоординату. Сигнал от марксрного штыря разрешает ввод в ЭВМ координат.Размеры всего устройства зависят от размеров экрана. При радиусе экрана Я длина 15 нити должна быть не меньше 2 Я, чтобы обеспечить возможность установки маркера в любую точку экрана без затемнения индикатора перфолентой. Размеры отверстий в перфоленте и частота этих отверстий зависит от точ ности, с которой необходимо различать двеотметки.399853 Составитель А, КрюковРедактор А, Батыгии Техред Л, Грачева Корректор Л . Орлов акаэ 202/7 писно ипография, нр. Сапуно быстродействия и упрощения устройства, блок кинематической передачи выполнен в виде двух разнонаправленных гибких нитей, свяИзд.72 ИПИ Государственного ко по делам изобре Москва, Ж, Разанных с перфожнтами, размещенными в подпружиненных рулетках, и оптически связанных с блоком фотосчитывания,Тираж 647итета Совета Министров СССний и открытийшская наб., д. 4/5

Смотреть

Заявка

1687926

МПК / Метки

МПК: G06F 3/033

Метки: ввода, вычислительную, информации, машину, электронную

Опубликовано: 01.01.1973

Код ссылки
