Устройство для ввода визуальной информации в цифровую вычислительную машину

Номер патента: 209835

Авторы: Якименко, Яшков

ZIP архив

Текст

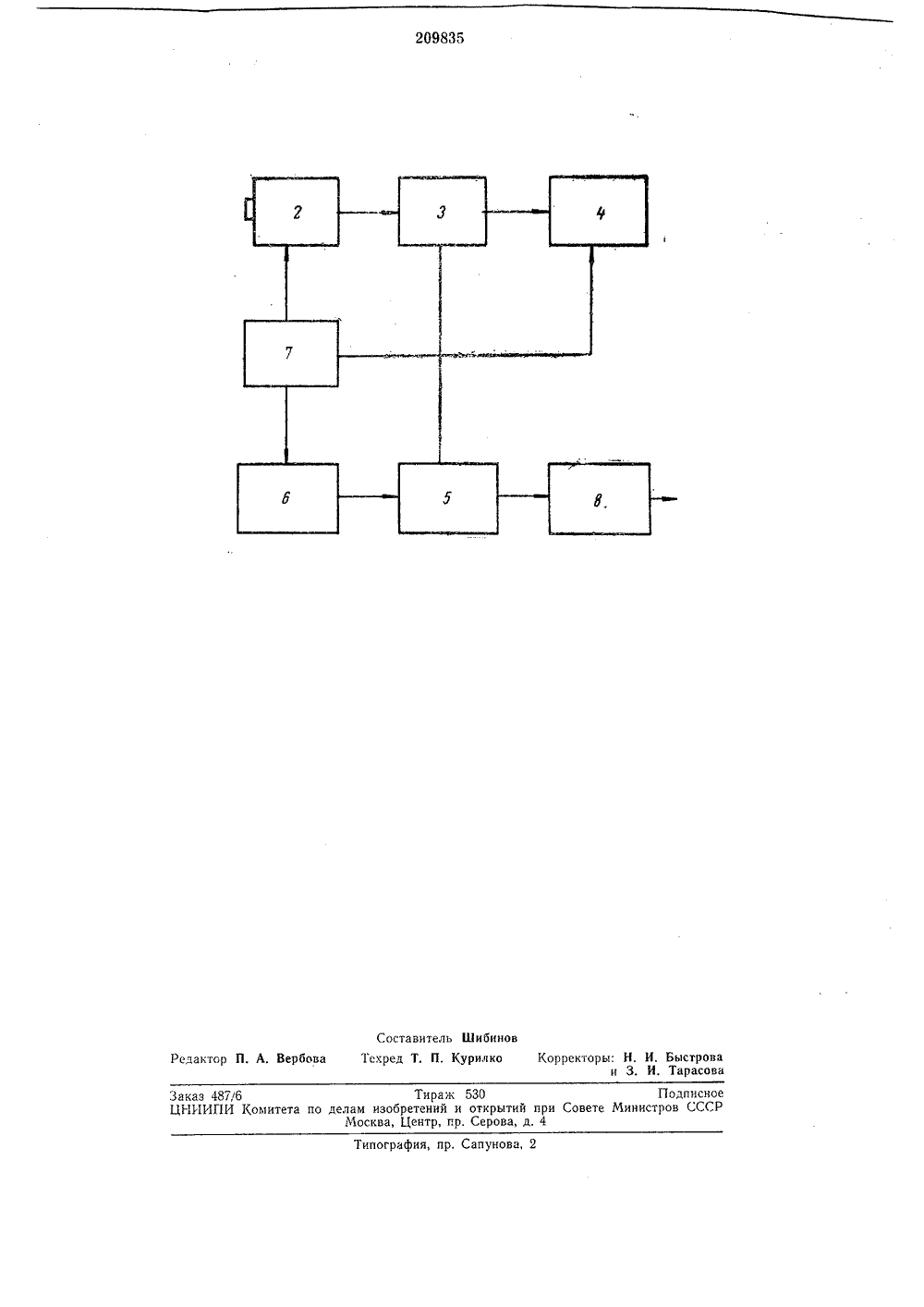

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваа явлено 17,1.1967 ( 1126299/26-24) Кл. 42 тп аявкис присоединением МПК С 061УДК 681.327.212 (088. ПриоритетОпубликовано 261968, БюллетеньКомитет по делам обретений и открытий ри Совете Министров СССРта опубликования описания 28,111.1968 Авторыизобретения Т. Яшков, А. В. Якименко и А. В. Худяко 3 аявител УСТРОЙСТВО ДЛЯ ВВОДА ВИЗУАЛЬНОЙ ИНФОРМАЦИ В ЦИФРОВУЮ ВЫЧИСЛИТЕЛЬНУЮ МАШИНУзедмет изобретения Известны устройства для ввода визуальной информации в цифровую вычислительную машину (ЦВМ), содержащие передающую телевизионную трубку, выход которой соединен с видеоусилителем, генераторы строчной и кадровой развертки, блок согласования системы ввода с цифровой вычислительной машиной и механизм перемещения носителя информации.Предложенное устройство отличается тем, что содержит стробирующий блок, включен пый между видеоусилителем и блоком согласования. Это обеспечивает согласование скорости считывания со скоростью работы ЦВМ.На чертеже показана блок-схема устройства. 15Оптическое изображение образа с носителя 1 преобразуется передающей телевизионной камерой 2 в видеосигнал, поступающий на видеоусилитель 3. С видеоусилителя сигнал поступает на видеоконтрольное устройство 4 20 и на стробирующий блок 5, На второй вход стробирующего блока поступают импульсы с блока формирования стробирующих импульсов б, который запускается сигналом блока строчной развертки 7 (задним фронтом гася щего импульса). Стробирующий блок пропускает один или несколько элементов изображения каждой строки, в зависимости от длительности стробирующего импульса, которая задается оператором, Расстояния между счи тываемыми элементами строк в двух последовательно следующих кадрах определяются скоростью движения носителя.Таким образом, за время развертки одного кадра считывается часть изображения, зависящая от скорости движения носителя и длительности стробирующего импульса, После стробирующего каскада сигнал поступает на блок формирования 8, осуществляющий согласование системь ввода с ЦВМ. Устройство для ввода визуальной информации в цифровую вычислительную машину, содержащее передающую телевизионную трубку, выход которой соединен с видеоусилите-лем, генераторы строчной и кадровой развертки, блок согласования системы ввода с цифровой вычислительной машиной и механизм перемещения носителя информации, отличающееся тем, что, с целью согласования скорости считывания со скоростью работы цифровой вычислительной машины, оно содержит стробирующий блок, один вход которого через формирователь стробирующих импульсов соединен с выходом генератора строчной развертки, второй вход - с выходом видеоусилителя, а выход стробирующего блока подключен к блоку согласования,20 Я 835 Составитель Шибинов Тсхред Т. П. Курилко Корректоры: Н. И. Быстрова и 3. И. ТарасоваРедактор П. А. Вербова Типография, пр. Сапунова, 2 Заказ 487/6 Тираж 530 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, гр. Серова, д. 4

Смотреть

Заявка

1126299

В. Т. Яшков, А.В. Якименко А. В. Худ ков

МПК / Метки

МПК: G06F 3/037, G06K 11/04

Метки: ввода, визуальной, вычислительную, информации, машину, цифровую

Опубликовано: 01.01.1968
