Зотов

Номер патента: 1379545

Опубликовано: 07.03.1988

Авторы: Зотов, Мартинсон, Хорошавин

МПК: F16J 15/00

Метки: герметизации, поверхностей, сопрягаемых

...известной методике герметизируют контактное уплотнение, создаваемое стальной штатной парой седлоклапан, устанавливаемых в серийно выпускаемую пневмоаппаратуру и прижимаемых друг к другу с давлением в 140 кН/м 1. Наруж 50ный и внутренний диаметры, определяющие площадь контакта, соответственно равны 14 и 9 мм, Твердость поверхностей, создающих пару, составляет порядка НКС 60, а шероховатость55со значением Ка менее 0,32 мкм, Нагревают клапан при перепаде давления в контактном сопряжении О, 1 МПа,измеряют при этом температуру контактируемых поверхностей и объемныйрасход воздуха.П р и м е р 2. По известной методике герметиэируют контактное уплотнение, создаваемое стальной штатной парой седлоклапан, устанавливаемых в серийно выпускаемую...

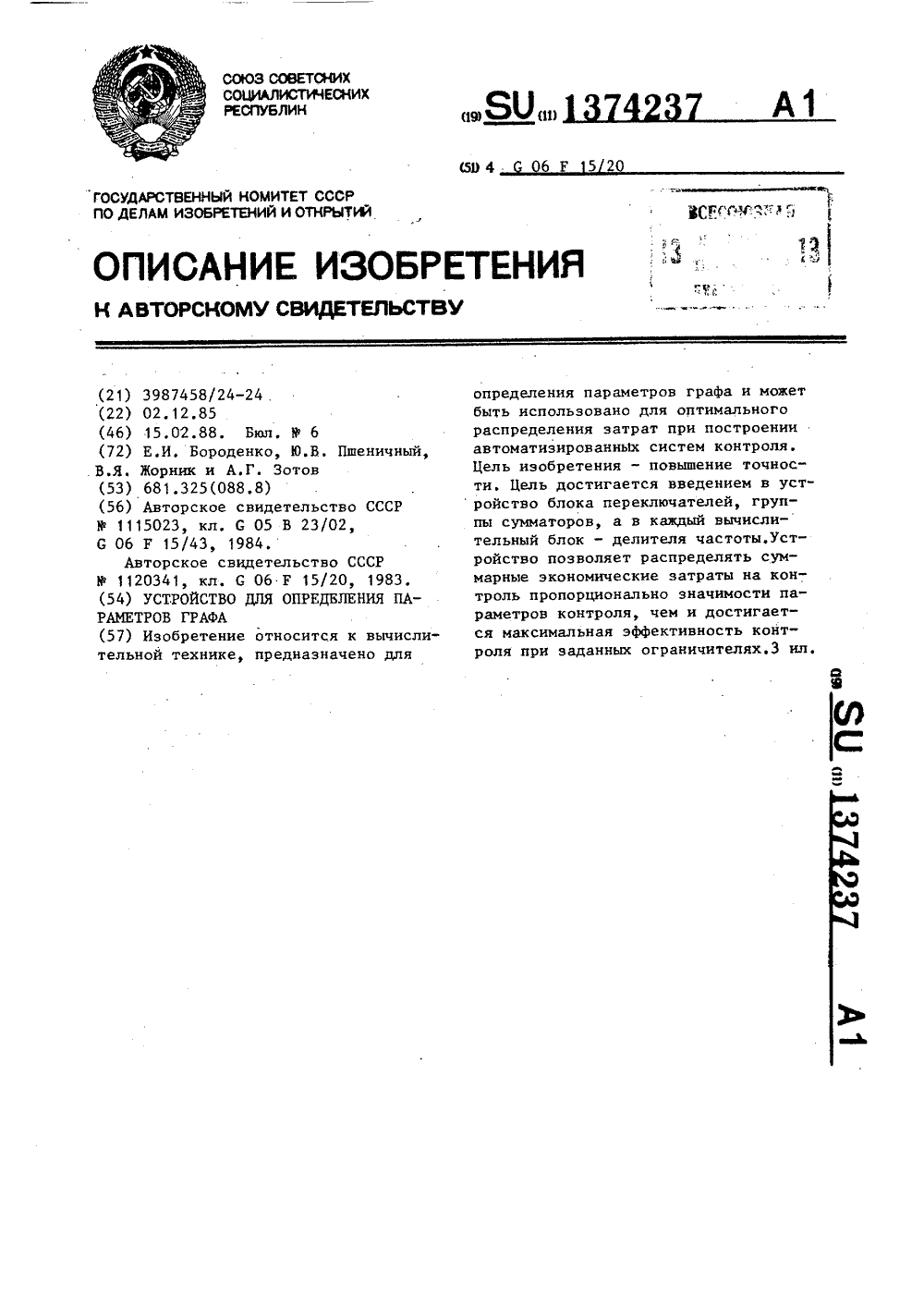

Номер патента: 1374237

Опубликовано: 15.02.1988

Авторы: Бороденко, Жорник, Зотов, Пшеничный

МПК: G06F 15/173

Метки: графа, параметров

...импульсов с выхода гене-: ратора 25 тактовых импульсов, так как на второй вход элемента И 171 поступает напряжение "1" с выхода элемента НЕ 16 , на вход которого подается .напряжение "0" с выхода дешифратора 13. Тактовые импульсы с выхода генератора 25 тактовых импульсов поступают через элемент И 17 на вычитающий вход реверсивного счетчика 8 а также на первые входы элементов И 4 соответствующих первым разрядам регистров 1. Элементы И 4, которым соответствуют первые разряды соответствующих регистров, в которых записана единица, открываются, и тактовые импульсы через них и соответствующие элементы ИЛИ 6 записываются в соответствующие счетчики 9, При прохождении через элемент И 17 тактовых импульсов, количество которых соответствует...

Номер патента: 1373407

Опубликовано: 15.02.1988

Авторы: Зотов, Соколенко, Хакимова, Хорошавина

МПК: A63B 29/02

Метки: альпинистов, буревестник, страховочное

...или к альпинисту спомощью карабина 16, крюка 17 и веревочной петли 18,35Устройство работает следующимобразом,Перед началом движения страхуемого корпус 1 за отверстие 15 крепится к склону с помощью скального крюка 17 и карабина 16. Затем веревка9, связывающая страхуемого со страхующим, складывается открытой петлей, которая вставляется в овальноеотверстие 6 и фиксируется от выпадния карабином 12. При этом ветвь 13идет к страхующему, а ветвь 14 - кстрахуемому. В зависимости от характера склона, массы страхуемого, прочности точки закрепления устройства50и силы, которую может приложитьстрахующий к ветви 13 веревки 9,вращением винта 10 полэун 8 перемещается в пазах 7 и тем самым устанавливается требуемое тормозное усилие на ветви 13.При...

Номер патента: 1372459

Опубликовано: 07.02.1988

Авторы: Бевзо, Зотов, Носов

МПК: H02H 7/22

Метки: дугового, замыкания, защиты, короткого, токов, шин

...тока от теплового воздействия открытой электрической дуги, а первичную обмотку - от первичного тока, Шинопровод 12 отстоит на определенном расстоянии от боковой стенки 13 отсека. Низковольтные выводы защищены от воздействия дуги козырьком 14,0 ни пропущены через отверстие 15 основания отсека. Укаэанный трансформатор 5 10 15 20 25 30 35 40 45 50 55 тока может устанавливаться на одной шине, на двух или на трех шинах.Устройство работает следующим образом.В нормальном режиме работы, когда повреждения нет, электрический ток поступает к потребителям, минуя трансформаторы 4 и 5 тока. При к.з. на шинах возникает открытая электрическая дуга 16, которая под воздействием электродинамических сил источника питания "убегает" на концы...

Номер патента: 1371611

Опубликовано: 07.02.1988

Авторы: Богатов, Горюшинский, Зотов, Лазарев

МПК: A01F 29/00

Метки: бахчевых, измельчитель, корнеплодов

...и нгкрытий1:к 15, Мисквд, Ж З 5, Рд шлв ндв., д 4,5ГГрни вкь (вг нн; шкчи(рдфич ки нрдприити, ( Ун(гинки уд 1 рнктнаи, 4 Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для кормоприготовления, и является усовершенствованием изобретения по авт. св.1195948. 5Цель изобретения повышение качества измельчения путем стабилизации расположения ножевого аппарата. На фиг. 1 изображен измельчитель, вид сбоку; на фиг. 2 - то же, вид сверху.1 ОИзмельчитель содержит режущий аппарат 1, включающий каркас 2 с консольными ножами 3. Верхняя плита каркаса 2 крепится на шарнирных подвесках 4 к раме 5 транспортера и удерживается от смеще ния растяжками 6 с предохранительными шпильками 7. Режущий аппарат установлен над...

Номер патента: 1368816

Опубликовано: 23.01.1988

Авторы: Бергманис, Зотов

МПК: G01R 27/26

Метки: диэлектрической, проницаемости

...на вычитание, а счетчик 11 - на сложение, При обнулении счетчика 7 импульс переполнения поступает в блок 14 управления, который закрывает вентили 6 и 12 и устанавливает в счетчике 7 код Я,. В счетчике 12 набирается ход где Т - время работы счетчика 7 дообнуления;Т - период частоты измеритель 16ного генератора 5;И - емкость счетчика 7.Величины Н, и И или число разрядсв реверсивного счетчика зависит от величины образцовой частоты Г, необходимой точностью измерения, быстродействием, требуемым диапазоном измерения проницаемости, и определяется выражением 3688164триггера 16 сигнал запуска через блок 18 устанавливает переключатель 4 в положениеи открывает вентили 6 и 8 (установка счетчиков на нуль по шине "Сброс" не происходит). Счетчики 7...

Номер патента: 1368718

Опубликовано: 23.01.1988

Авторы: Беляев, Зотов, Кобец, Львов, Масумов, Павлихин, Файнштейн

МПК: G01N 15/04

Метки: газифицирующихся, гранулометрического, загрязнений, криогенных, продуктов, состава, стенд

...24 1 г седиментационного устройства 2 совместно с подачей переохлажденногогаза от источника 6 неконденсирующегося газа, закрывают вентили 22 и19, устанавливают давление Р, = Р 2в блоке поддержания постоянного давления, производя контроль по манометру 28, открывают вентили 18 и 23 ичерез патрубок 3 отбора пробы отбирают пробу криогенной жидкости, кото рая после испарения совместно с исследуемыми загрязнениями в теплообменнике-испарителе 12 поступает вблок 8 газового анализа, в которомопределяется полная концентрация за грязнений в отобранной пробе С(млн " ), а следовательно, и в исходной криогенной жидкости.Дозаправляют седиментационноеустройство 2 и проводят седиментаци:онный анализ. При этом суспензия отбирается противодавлением Р...

Номер патента: 1368673

Опубликовано: 23.01.1988

Авторы: Зотов, Молев, Рогозный

МПК: G01L 3/12

Метки: датчик, крутящего, момента

...работы счетного блока, блоку 6 вьделения сигнала и к счетному блоку. Сигнал со счетного блока 4, пропорциональный измеряемому крутящему моменту, поступает на вход блока 6 вьщеления сигнала. Выход фотосчитывающей системы 3, регистрирующей половину угла скручивания торсионного вала /2, соединен с входом блока 5 управления счетного блока. Датчик работает следующим образом.При вращении вала диски смещаются один относительно другого в зависимости от момента нагрузки. Если угол смещения дисков меньше ф 2, то фото- считывающая система 3 сигнал не вьдает и счетный блок 4 работает в режиме сложения импульсов, поступающих от фотосчитывающей системы 1. Блок 6 выделения сигнала вырабатывает сигнал, соответствующий состоянию счетчиков счетного...

Номер патента: 1368636

Опубликовано: 23.01.1988

Авторы: Зотов, Ильин

МПК: G01C 11/04

Метки: стереокомпаратор

...частей линейки и индекса , кинематически связанных между собой посредством направляющих и подшипников, Причем, по конструктивным соображениям и индекс, и линейка могут являться как под" вижными, так и неподвижными частями датчика.Линейка 6 датчика х расположена на дополнительной каретке 7, перемещающейся относительно каретки 3 с .подвижной оптикой с помощью шарикоподшипников 9 по направляющим, установленным на каретке 3 вдоль оси х и кинематически связанным посредством подшипникового контакта 10 с дополнительной локальной линейкой 11, установленной на дифференциальной каретке ду. Индекс 8 датчика х закреплен на каретке 3. Линейка 12 датчика у закрепленана каретке 3 вдоль оси у и перемещается вместе с кареткой 3Индекс14 датчика у...

Номер патента: 1368548

Опубликовано: 23.01.1988

Авторы: Бильков, Зотов, Киреев, Нюренберг

МПК: F16H 25/08

Метки: возвратно-поступательное, вращательного, движения, механизм, преобразования

...В.Бугренкова Заказ 235/34 Тираж 784 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва,Ж, Раушская наб д,4/5Производственно-полиграфическое предприятие., г.ужгород, ул.Проектная, 4 На чертеже изображен механизм ля преобразования вращательного вижения в возвратно-поступательное.Механизм содержит ведущее звеновиде стакана 1 с двумя замкнутыми азами 2 и 3 на внутренней цилиндрической поверхности и двумя радиальными отверстиями 4 и 5 с.шариками 6 и 7. В полости стакана 1 размещен стакан 8 с двумя замкнутыми пазами 9 и 10 на наружной поверхности и двумя радиальными отверстиями с шариками 11 и 12. Стакан 8 является ведомым звеном,Шарики 6 и 7 опираются на внутреннюю поверхность цилиндра 13, который...

Номер патента: 1368340

Опубликовано: 23.01.1988

Авторы: Васильков, Воронцов, Галиновский, Зотов

МПК: D01B 1/32

Метки: культур, лубяных, слоя, стеблей, формирования

...наклонный участки. Горизонтальныйучасток расположен под секциями 6 и7 пластинчатого затвора, а наклон ный - между средним натяжным 13 иприводным 14 валами.Секции 6 и 7 пластинчатого затвора и соответствующие выпускные барабаны 4 и 5 подающего конвейера 1 сме щены одна относительно другой по продольной. Оси подающего конвейера 1 ирасположены над различными участкамипо ширине передающего конвейера 12.Под приводным валом 14 колкового 25 конвейера 12 размещен вал 16, снабженный зубчатыми дисками 17, Параллельно наклонному участку колковогоконвейера 12 установлена прижимнаяпластина 18, снабженная пружинами 19 30 и имеющая возможность перемещатьсяотносительно плоскости тягового элемента 15 колкового конвейера 12 внаправляющих 29. Дисковый...

Номер патента: 1368068

Опубликовано: 23.01.1988

Авторы: Артемьев, Зотов, Короткий

МПК: B21D 19/04

Метки: отбортовки

...а осьведомого ролика перпендикулярна щекам, что позволяет уменьшить геометрические размеры сечения щек,На фиг. 1 показано устройство,общий вид;, на фиг. 2 - разрез А-Ана фиг. 1.Устройство для отбортовки состоитиз корпуса 1, на котором закрепленыпривод 2, кронштейны 3 и 4, несущиеось 5 ведущего рблика 6, связанногос приводом 2 посредством шестереннойпередачи 7. В кронштейнах 3 и 4 выполнены пазы 8 и 9, в которых подвижно установлена полка 10 (показанасхематично) скобы 11, Боковые стенки12 скобы 11 несут ось 13 ведомого ролика 14, В боковых стенках 12 выполнень 1 пазы 15 и 16, в которых подвижно установлены концы оси 5 ведущегоролика 6, В полке 10 неподвижно. установлена гайка 17, взаимодействующая с приводом перемещения, выполненным в...

Номер патента: 1368018

Опубликовано: 23.01.1988

Авторы: Зотов, Колесов, Сагайдачный, Сирый, Смирнов, Соколов

МПК: B01J 2/10

Метки: гранулирования, порошкообразных

...содержит эластичную обечайку 1 в виде плотно уложенных витков гибкого полого профиля, снабженную средством для подвода жидкости или газа под постоянным или пульсирующим давлением, внутри обечайки размещены вращающийся вал 2 с лопастями 3. Снаружи эластичной обечайки коаксиально установлен жесткий элемент в виде продольно расположенных стержней 4, бункер 5, для загрузки материала и лоток 6 для выгрузки готового продукта, закрепленные на жестком элементе. Устройство представляет собой два спаренных гранулятора, работающие одновременно.Устройство работает следующим образом.Через бункер 5 в левый и правый грануляторы одновременно и непрерывно поступает стекольная шихта, подхватываемая лопастями 3 вращающегося вала 2. В процессе перемещения...

Номер патента: 1367019

Опубликовано: 15.01.1988

Авторы: Бецков, Бороденко, Зотов, Ларионов

МПК: G06F 15/173

Метки: графа, параметров

...токозадающих 5 резисторов 17 соответствующее падение напряжения, которое подается на первый вход компаратора 19. Компаратор 19 срабатывает и на его выходе появляется потенциал "1". Вес модели 1 О ветви 2 создается с помощью потенци 4 ометра 15. Если модели ветвей состав ляют определенный путь, то ток по этому пути начинает протекать только в случае, если 15мП) .Е: П где ш - количество моделей ветвей,вошедших в данный путь.Значение радиуса задается в блоке 1 О задания радиуса окрестности вершины графа, автоматизация процесса вершин для проверйи факта вхождения вершин в заданный радиус осуществляется с помощью ГЛИН 5, схемы 7 сравнения, дешифратора 6, счетчика 8 и аналоговых ключей 9 - 9. Определение нахождения вершины в заданном радиусе...

Номер патента: 1360676

Опубликовано: 23.12.1987

Авторы: Зотов, Королева, Лукашенко, Столляр, Филоненко, Шоль

МПК: A01K 39/00

Метки: кормораздатчик, птицы

...предприятие, г. Ужгород, троектнан. 4Изобретение относится к устройствам для раздачи кормов, преимущественно на цтицеводческих фермах.Цель изобретения - обеспечение нормированного кормления птицы,На фиг. 1 изображен кормораздатчик, поперечный разрез; на фиг. 2 - траспортирующий орган кормораздатчика, продольный разрез.Кормораздатчик содержит кормовой бункер 1, соединенный с дозатором 2, замкнутый кормовой желоо 3 с расположенным в нем гибким тяговым органом 4, на котором к опорам 5 шарнирно закреплены скребки 6, Каждый скребок 6 выполнен в виде пластины, имеющей у основания ограничитель поворота 7, а с противоположной стороны - перпендикулярно установленный козырек 8. При этом сопряжение козырька 8 со скребком 6,...

Номер патента: 1359836

Опубликовано: 15.12.1987

Авторы: Бевзо, Зотов, Носов, Рогов

МПК: H02B 13/04

Метки: ввода, кабельного, комплектного, распределительного, устройства, шкаф

...состоящую изстенки 5, ТТ 29 с кожухом 30 и дугоулавливателя 27В этой же последовательности осуществлена и электри",ческая связь между указанными эле" ментами, При этом общей точкой (точ кой соединения дугоулавливателей в звезду) служит металлическая стенка 5, как правило эта стенка и заземлена - присоединена к контуру заэемле ния КРУ,Контактный переход 32 указывает на место жесткого крепления дугоулавливателя 27 к стенке 5Здесь осуществляется электрическая связьмежду крайними дугоулавливателями 27,снабженными ТТ 29, и средним дугоулавливателем 27В том случае, если стенка 5 вью. полнена из непроводящего материала;кирпича, бетона и т,д электрическая связь между дугоулавливателями 27и дугоулавливателями 27 и землейосуществляется с...

Номер патента: 1359546

Опубликовано: 15.12.1987

Авторы: Зотов, Мильман, Щеколдин

МПК: F16L 55/05

Метки: газовый, демпфер, многорежимный

...полостей 6 и 7 управления, и упругих трубок 8, установленных перпендикулярно потоку с образованием замкнутой полости 25 9 с мембранами 4 и 5. При этом полости 6 и 7 управления сообщены трубопроводами 10 и 11 с входным патрубком 2. Упругие трубки 8 установлены во фланцах 12 и 13, имеющих зарядный штуцер 14, В корпусе, 1 имеется люк 15 (см, фиг. 2) предназначенный для обслуживания демпфирующего устройства.Многорежимный газовый демпфер работает следующим образом.Поток рабочего тела поступает через входной патрубок 2 в корпус 1, где скорость потока снижается и энергия пульсаций рассеивается за счет поперечного обтекания трубок 8. Большая поверхность и равномерное распределение по поперечному сечению потока упругих трубок 8...

Номер патента: 1357470

Опубликовано: 07.12.1987

Авторы: Бадинтер, Бугаков, Жидобин, Заборовский, Зотов, Михайлов, Польщаков, Цайреф

МПК: C25F 7/00, H01B 13/008

Метки: микропроволоки

...конструкции устройства, через которые протекает раствор электролита выбираются с учетом необходимости обеспечения постоянства заполнения раствором электролита ванны и сплошности движущихся потоков жидкости во всех каналах и полостях устройства.При работе устройства обрабатываемая проволока протягивается через проточную электролитическую ванну, в которой реализуется технологический процесс получения микропроволоки,после промывки и сушки наматываемой на приемную катушку. Раствор электролита через входной штуцер 10 заполняет кОльцевую распределительную камеру, из которой он через сквозные отверстия поступает в полость проточной электролитической ванны.Так как подача раствора электролита в полость ванны осуществляется в виде струй,...

Номер патента: 1356242

Опубликовано: 30.11.1987

Авторы: Зотов, Панкратов

МПК: H04B 3/46

Метки: канала, связи, тональной, частоты

...19 фиксации отсчетного значения максимальной амплитуды единичного элемента сигнала и, наконец, определении знака опережающих и отстающих откликов сигнала, которые воспринимаются распределителем 32 знаков сигнала.Сначала определяется только знак отклика, а потом на третьем этапе измерения вычисляется максимальная величина межсимвольной помехи. Для того, чтобы при этом измерении все отклики сигнала имели в отсчетный 1 О1520 момент времени положительное значение, соответствующим образом выбирается огибающая ннаихудшей комбина ции", изображенная на фиг.4, для откликов на фиг,3. Эти операции осуществляются в формирователе 31, а затем указанная комбинация кодируется и с помо 1 цью передатчика 30 кода наихудшей комбинации передается по...

Номер патента: 1356037

Опубликовано: 30.11.1987

Автор: Зотов

МПК: H01H 85/42

Метки: высоковольтный, плавкий, предохранитель

...проволоки 7.Как показали исследования при приложении высокого напряжения к предохранителю коронирование рабочего телаплавкой вставки начинается с его середины. Сплава и слева от середины,вблизи наконечников свечение (коронирование) тела плавкой вставки отсутствует, Это обусловлено краевым эффектом электрического поля вблизинаконечников, ослабляющим напряженность поля на краях плавкой вставки,Эти нтени" имеют форму пространственного тела - конуса, направленногосвоей вершиной к середине вставки, аоснованием его является торцоваячасть наконечника, определяемая радиусом гц,На фиг.2 площадками "аЬс" иКМИпоказано продольное сечение концовтеней", появляющихся в момент коронирования средней части рабочего телавставки, обусловленных краевым...

Номер патента: 1355609

Опубликовано: 30.11.1987

Авторы: Вольпер, Деменок, Журба, Зотов, Мельникова, Тараканов, Юсупов

МПК: B67C 3/04

Метки: бутылок, визуального, наполненных

...8 и 9, не взаимодействуя с ними, а выгрузка бутылок из носителей 4 осуществляется спомощью механизма 12 выгрузки бутылок через те же проемы, где происходила загрузка бутылок.Ф о р и у л а изобретения1, Устройство для визуальногоконтроля наполненных бутылок, состоящее из конвейера для подачи и отводабутылок, смонтированной над ним бесконечной цепи с носителями для бутьглок, каждый из которых имеет Фиксатордля горлышка бутылки, и световогоэкрана, о т л и ч а ю щ е е с ятем, что, с целью псвышения производительности, надежности работы иулучшения условий труда, оно снабженомеханизмом отвода отбракованных бутылок, содержащий замкнутый тяговыйорган, соединенный направляющимис бесконечной тяговой цепью,и копиры,а носители для бутылок...

Номер патента: 1353686

Опубликовано: 23.11.1987

Авторы: Бузов, Грин, Зотов, Коршунов, Хагуров

МПК: B65B 3/30

Метки: дозировки, маргаринов, наливных

...в транспортную тару. Устройство 5 контрольной выборки выдает из общего потока продукции, поступающей от дозатора 1 к механищму 2 выдачи продукции, на взвешивающий механизм 6 синхронно с работой дозатора 1 (синхронность работы обеспечивает механизм 3 синхронизации, подключенный к устройству 5 контрольной выборки через делитель 4 частоты) определенное количество продукции для контроля ее веса. Взвешивающий механизм 6 5 10 15 20 25 ЗО 35 40 45 50 55 выдает на информационный вход сумматора 7 код веса продукции, находящейся на взвешивающем механизме 6, а синхроимпульс с синхронизирующего выхода делителя 4 частоты, запускающий устройство 5 контроля выборки и задержанный механизмом 3 синхронизации на время, необходимое для установления...

Номер патента: 1351972

Опубликовано: 15.11.1987

Авторы: Амелин, Астахов, Бачурин, Зотов, Карушев, Пресняков, Суляев

МПК: B01D 3/00, C12G 3/06, C12G 3/12 ...

Метки: ароматных, напитков, спиртов

...двигаясьпо спирали, избавляются от высококипящих компонентов. Конденсат, образующийся в пределах каждого витка,стекает по его поверхности и черезсоединительные трубки одновременнопоступает в коллектор 35, из которого по трубопроводу с гидрозатвором36 возвращается в перегонный куб 4и в коллектор 37, из которого перетекает в фонарь 6 и в определенномсоотношении вытекает двумя потоками,один из которых по трубопроводам 38и гидрозатвору 36 возвращается в перегонный куб 4, а второй поток потрубопроводу 40 направляется вместе с парами в змеевик 41 конденсатора7, а контроль хладагента, поступающего в дефлегматор 5,контролируется по расходомеру 42. Поступающий в эп-, руветку 8 конденсат частично стекает в пробоотборник 9 и одновременно...

Номер патента: 1350698

Опубликовано: 07.11.1987

Авторы: Зотов, Никоненко, Фоминых

МПК: H01H 85/02

Метки: заменяемый, плавкого, предохранителя, элемент

...имеющей прямолинейные концы.Крепление натяжного 2 и плавкого 3 элементов в контактных держателях осуществляется путем их запрессовки в отверстиях 4 на специальном штампе. Деформация 7 контактного держателя обеспечивает надежное соединение плавкого элемента 3 типа "холодной сварки с низким переходным сопротивлением.Б-образный изгиб служит для прочного механического удержания натяжного элемента в теле контактного держателя. Если учесть, что натяжной элемент в выхлопном предохранителе постоянно нагружен растягивающей силой отключающей пружины и при запрессовке он не "сваривается" с телом контактного держателя (разнородные материалы), то становится ясным выполнение изгиба на натяжном элементе. В изгиб 6 при запрессовке вдавливает 0698 35 40...

Номер патента: 1350689

Опубликовано: 07.11.1987

Авторы: Зотов, Лукашов, Назарова, Фоминых

МПК: H01H 31/00

Метки: проходной, разъединитель, трехполюсный

...9, которыйпри ремонтных работах соединяетсяс заземляющим ножом 1 О, установленным на оси 11. Нож 5 установлен наоси 1 и соединен с помощью изолятора тяги 13 с поворотным валом 14 через рычажную связь 15,Разъединитель работает следующимобразом.При повороте вала 14 нож 5 поворачивается вокруг оси 12 и размыкаетцепь; Одновременно включаются заземляющие ножи 10, входя в зацеплениес токосъемом 9,Применение прямоугольного электрода вместо круглого позволит увеличитьмомент сопротивления и динамическуюстойкость. Одновременно упрощаетсяконструкция узла присоединения электрода к подводящим шинам,Размеры электрода прямоугольногосечения выбраны, исходя из того,чтонаибольшим будет электрод:в виде0689 квадрата, у которого сторона равна или больше...

Номер патента: 1350594

Опубликовано: 07.11.1987

Авторы: Зотов, Лазарев, Маслов, Михайков, Шапиро, Шатерников

МПК: G01N 27/90

Метки: вихретоковый, матричный

...(АЦП) 10, интерфейс 11 и ЭВМ 12 и блок 13 управления, выходы которого соединены со вторым входом АЦП 10 и с управляющими входами коммутаторов 6 и 8. 50594 2Устройство работает следующим образом.В процессе контропя один иэ возбуждающих элементов 1 запитываетсявысокочастотным током через коммутатор 6 от генератора 5 высокой частоты. Возбуждаемый магнитный поток симметрично пересекает чувствительныеэлементы 2 и 3. При этом ЭДС, наводимые в них, взаимокомпенсируются.ПриотсутСтвии в зоне контроля краевобъекта 4, расположенного вблизипреобразователя, русла вихревых токов, наводимых в объекте 4, будутсимметричны относительно общих краеввозбуждающих элементов 1. Противоположно направленные составляющие магнитного поля вихревых токов...

Номер патента: 1350326

Опубликовано: 07.11.1987

Авторы: Зотов, Ильин, Николаев, Сизов

МПК: E21B 21/00

Метки: вскрытия, пласта, продуктивного

...нефти (40 Я), который в забойных условиях перед входом в продуктивный пласт с помощью забойного гидроциклона разделяют на две фракции: легкую (преимущественно углеводородную) итяжелую (водную), Легкая фракция подается по бурильному инструменту на забой,омывает забой очищая его от шлама,и по кольцевому пространству движется вверх до встречи с вышедшей изгидроциклона тяжелой фракцией, направленной в заколонное пространство, при этомпроисходит их смешение,Гидроциклон собран на колонне бурильных труб на расстоянии от забоя, обеспечивающем контакт пласта только с углеводородной фазой.Способ осуществляют следующим образом.Перед вскрытием продуктивного об ьектав компоновку НБК помещают забойный гидроциклон. Место установки гидроциклона...

Номер патента: 1348931

Опубликовано: 30.10.1987

Автор: Зотов

МПК: H02B 13/04

Метки: ввода, кабельного, комплектного, отсек, распределительного, устройства, шкафа

...стали. Он с зазором установлен по отношению к выводу средней фазы 5 и не имеет с ним контакта, кро. ме как через перемычку 7, жестко присоединенную к нему сваркой или болтами.Установка неизолированного проводника 6 поверх вывода средней фазы 5 позволяет использовать свойство открытой дуги подниматься вверх за счет нагретых газов, а значит и перемещаться с вывода средней фазы 5 на неизолированный проводник 6, что обеспечит вывод в работу ТТ 8, который в средней фазе не обтекается токами нагрузки, а лишь токами короткого замыкания при аварии в отсеке кабельного ввода шкафа КРУ.Неизолированный проводник 6 может быть выполнен в виде трубы (жесткой или из гибкого стального шланга).Для увеличения зоны защиты неизолированного проводника...

Номер патента: 1342956

Опубликовано: 07.10.1987

Авторы: Зотов, Машинский

МПК: D21G 9/00

Метки: отсекатель, рулонов

...установлены ролики 5(Фиг.4), отсекающие при выдаче рулоцд последующий рулон,Штоки цилиндров 6, установленныхшарнирно на неподвижной рамеприпомощи вилки 7 и оси 8 (фиг.5), связаны с рычагами 9, которые через вал З 010 присоединены к качающейся платформе 2, На оси 8 установлены катки 11,направляющие 12 которых выполнены заодно целое с неподвижной рамой 1. Вкрайних положениях качающаяся платформа опирается на резиновые упоры13. На валу 10 установлены посредством втулок 14 и шпонок 15 рычаги 16,на которых крепится ролик 17. 1 поцочньп паэ во втулке 14 выттолнен шире 40шпонки.В нижнем положении рычаги 16 опираются на резиновые упоры 18.Настил кдчаюпейся платформы имеетпаэ 19 для ролика 17 и желоб 20. 45Отсекатель рулонов работает...

Номер патента: 1340671

Опубликовано: 30.09.1987

Авторы: Воробьева, Зотов, Шерер

МПК: A01H 1/04

Метки: винограда, устойчивости, филлоксере

...точности определения.Способ осуществляется следующим образом.Измерительные электроды погружают в ткани отмытых от почвы и просушенных фильтровальной бумагой мочковатых корешков винограда на глубину 1 мм. На частотах 2 и 14 кГц, которые задаются генератором ГЧ - 117 с помо(цью фазометра Ф - 2 - 1, измеряют сдвиг угла фаз. Для повышения достоверности результата и возможности последующей математической обработки измерения на корнях одного и того же сорта приводят не менее пяти раз, а корни отбирают примерно одинакового диаметра.О степени филлоксероустойчивости судят по разнице показателей на указанных частотах.Пример. Объектом исследования были корни 14 хорошо изученных по филлоксероустойчивости сортов винограда.В таблице приведены...
