Зотов
Вулканизуемая резиновая смесь на основе этилен пропиленового каучука
Номер патента: 1087541
Опубликовано: 23.04.1984
Авторы: Зотов, Каблов, Карев, Огрель, Сафонов, Френкель, Ьно
МПК: C08L 23/16
Метки: вулканизуемая, каучука, основе, пропиленового, резиновая, смесь, этилен
...2-12Технический3 1087541 ным содержанием три(адамантилфенил)фосфита приведены в табл. 1.П р и м е р 2. Для сравнения свойств предлагаемых и известных резиновых смесей готовят резиновую смесь на основе СКЭП, дополнительно содержащую 5 мас. ч. три(адамантилнафтил)фосфита. Вулканизацию резиновых смесей и их дальнейшие испытания проводят согласно методикам по примеру 1, Результаты испытания резин на основе СКЭП с различным содержанием три(адамантилнафтил- -2)фосфита приведены в табл. 2. В табл, 3 приведены составы известных и предлагаемых резиновых смесей с различным содержанием входящих в них ингредиентов и свойства вулканизатов иэ них.Как видно из табл. 1 - 3 применение предлагаемых резиновых смесей позволяет в 1,24-1,80 раза...
Передвижной перегрузчик
Номер патента: 1083957
Опубликовано: 07.04.1984
Авторы: Дорощук, Железников, Зотов
МПК: A01D 90/00
Метки: перегрузчик, передвижной
...а на ее боковинах 15 Ро закреплены гидроцилиндры 8, которые,свнешней стороны закреплены иа боковинах посредством пальцев 21 и шарнирно соединены с опорными башмаками 9. Башмаки установлены под днищем 16 так, что часть их поверхности упирается в него, В заднейчасти емкости 17 приемной платформы 2 в направляющих 22 подвижно установлена заслонка 13 и устройство 14 для ее открывания,. состоящее иэ шарнирно соединенных между собой и с заслонкой тяги 23 и рукоятки 24, шарнирно соединенной с прием. ной платформой 2 тягой 18,Фиксатор опорных башмаков 9 и приемной платформы 2 выполнен в виде тяги 25 , с выемкой 26 под палец 27 и втулки 28 с отверстием 29 под тот же палец. Тяга 25 подвижно установлена во втулке 28 и шар- нирно соединена с тягой...
Устройство для изготовления гофрированной ленты
Номер патента: 1082518
Опубликовано: 30.03.1984
Авторы: Бавыкин, Зотов, Кузнецов
МПК: B21D 13/04
Метки: гофрированной, ленты
...двух кинематически связанных с узлом гофрирования кулачков, подпружиненных к ним рычагов, установленных на станине с возможностью встречного возвратно-поступательного перемещения перпендикулярно направлению движения ленты, и ленточного транспортера, расположенного в одной плоскости с рычагами и снабженного штырями для фиксации уложенных на транспортер рядов ленты,На фиг. 1 изображена принципиальная схема устройства на фиг. 2 - транспортер с роликом, продольный разрез; на фиг. 3 - разрез А-А на фиг. 2; на фиг. 4 - рабочий конец рычага с пальцем; на фиг. 5 - разрез Б-Б на фиг. 4.Устройство содержит станину 1, на которой установлены барабан 2, узел гофрирования и механизм укладки готовой ленты. Узел гофрирования ленты содержит гибочные...
Устройство для раздельного приема цифровых радиосигналов с перекрывающимися спектрами
Номер патента: 1081807
Опубликовано: 23.03.1984
Авторы: Зотов, Резвецов, Родионов
МПК: H04B 1/10
Метки: перекрывающимися, приема, радиосигналов, раздельного, спектрами, цифровых
...для раздельного приема цифровых радиосигналов с перекры 5 вающимися спектрами содержит блок 1 вычитания, синхронно-Фаэовые демодуляторы 2 и 3, Формирователь 4 копии, формирователь 5 опорного сигнала, измеритель 6 отношения О уровней, триггер 7 Вмитта, коммутатор 8, элемент 9 задержки. Формирователь 4 состоит из синхронного детектора 10, усилителя 11 постоянного тока, Фильтра 12 нижних частот,5 балансных модуляторов 13 и 14. Формирователь 5 состоит из синхронных детекторов 15 и 16, Фильтров 17 и 18 нижних частот; усилителей 19 и 20 постоянного тока, подстраиваемых генераторов 21 и 22 опорных колебаний еУстройство работает следующим ббразом.Синхронно-фазовый демодулятор 2 25 осуществляет прием и опознание символов сигнала Я,(С)...
Сталь
Номер патента: 1079690
Опубликовано: 15.03.1984
Авторы: Гавриленко, Деревянко, Зотов, Кошелев, Мазов, Малый, Степанов, Степина
МПК: C22C 38/24
Метки: сталь
...- повышение износостойкости в условиях абразивногоизнашивания.Поставленная цель достигаетсятем, что сталь, содержащая углерод,кремний, марганец, хром, железо, дополнительно содержит ванадий и алюминий при следующем соотношении компонентов, мас.Ъ:,УглеродКремнийМарганецХромВанадийАлюминийЖелезо Химический состав исследованных плавок предлагаемой 1-5) и известной 6) сталей и соответствующие им свойства приведены в табл. 1 и 2. Испытания на корроэионную стойкость проводят по ГОСТ 13819-68.Коррозионная стойкость стали оценивается по потере толщины в мм за1 год и составляет 0,05-0,1 мм/год.10 Испытания на износостойкость вусловиях абразивного изнашиванияпроводятся на лабораторной установке ЦУК-ЗИ со специальным ротором,вращающимся...
Устройство для распознавания изображений
Номер патента: 1078446
Опубликовано: 07.03.1984
Авторы: Аробелидзе, Беломестнов, Зотов
МПК: G06K 9/00
Метки: изображений, распознавания
...сигнала производится по двум каналам каждого блока 2 Формирования признаков.В первом канале определяется суммарная длительность импульсов за период вращения иэображения с компараторов 13, дл. этой цели на счетные входы счетчиков 16 поступают сигналы с генератора 4 импульсов, стробируемые сигналы с компараторов 13 и формирователя 12, Стробирование происходит в элементах .И 14. Счетчики 16 считывают импульсы за время, которое соответ. ствует одному полному обороту изображения. На выходах счетчиков 16 для каждого блока 2 формирования признаков получаются числа, пропорциональные количеству импульсов генератора 4 импульсов, которые составляют код данного распознаваемого объекта.Во втором канале блоков 2 считывается число импульсов с...
Термомолекулярный вакуумный насос
Номер патента: 1076632
Опубликовано: 28.02.1984
Автор: Зотов
МПК: F04D 19/04
Метки: вакуумный, насос, термомолекулярный
..." многоступенчатый термомолекулярный вакуумный насос,Термомолекулярный. вакуумный насос содержит снабженный нагревателем 1 рабочий элемент 2 с осевым каналом 3 для прохода откачиваемого газа причем канал выполнен с переменным1 споперечным сечением монотонно увеличивающимся в направлении откачки.Кроме того, насос снабжен охлаждаемым элементом 4, имеющим осевой 5 канап 5 с переменным поперечнымсечецием, монотонно уменьшающимся внаправлении откачки, и установленнымпоследовательно с рабочим элементом2. Охлаждение элемента 4 осуществляется при помощи холодильника б, а вкачестве хладагента используется,например, жидкий азот.Насос работает следующим образом.При условии равенства температур 15 газа и стенок рабочего элемента 2вдоль канала 3...
Чугун
Номер патента: 1076482
Опубликовано: 28.02.1984
Авторы: Беляева, Зотов, Кошелев, Нагаец, Полеся, Слипченко, Степина
МПК: C22C 37/10
Метки: чугун
...имеет низкие показатели износостойкости, окалиностойкости и термостойкости.Наиболее близким к предяагаемомуявляется чугун 23, содержащий, мас.Ъ:Углерод 3-4Кремний 3-4 30Марганец 8-9Хром 1,3-1,5Никель 4-5Алюминий 0,5-0,8Железо Остальное 35Ввидуналичия карбидов известныйчугун обладает повышенной хрупкостью,что не позволяет применять его вусловиях абразивного изнашиванияпри повышенных ударных нагрузках.Кроме того, он имеет низкую термостойкость и окалиностойкость.Цель изобретения - повышение термостойкости и окалиностойкости,Указанная цель достигается тем,что чугун, содержащий углерод, кремний, марганец, алюминий, хром, никель и железо, содержит компонентыпри следующем соотношении, мас.ЪУглерод 3,0-3,6Кремний 2,8-3,4 50Марганец...
Преобразователь напряжение-цифровой код
Номер патента: 1075402
Опубликовано: 23.02.1984
Авторы: Зотов, Предеин, Ряжский, Черников
МПК: H03K 13/20
Метки: код, напряжение-цифровой
...к входам (и) дополнительных зарядных устройств, при этом25выходы (Ь"2) дополнительных зарядныхустройств соединены соответственно с(й) дополнительными входами генератора разрядного тока, а дополнительные выходы первого, второго и первых(И) дополнительных зарядньвс устройств соединены соответственно.свходами (ц) дополнительных ключей,первыми входами компаратора и входами первых (-3) дополнительных 35.компараторов, причем дополнительныевыходы (я) -го и (и) -го дополнительных зарядных устройств соединенысоответственно с первьм и вторымвходами (я)-го дополнительного 40компаратора, прн этом второй входкомпаратора соединен с первым входомпервого дополнительного компаратора,а второй вход каждого предыдущегодополнительного...

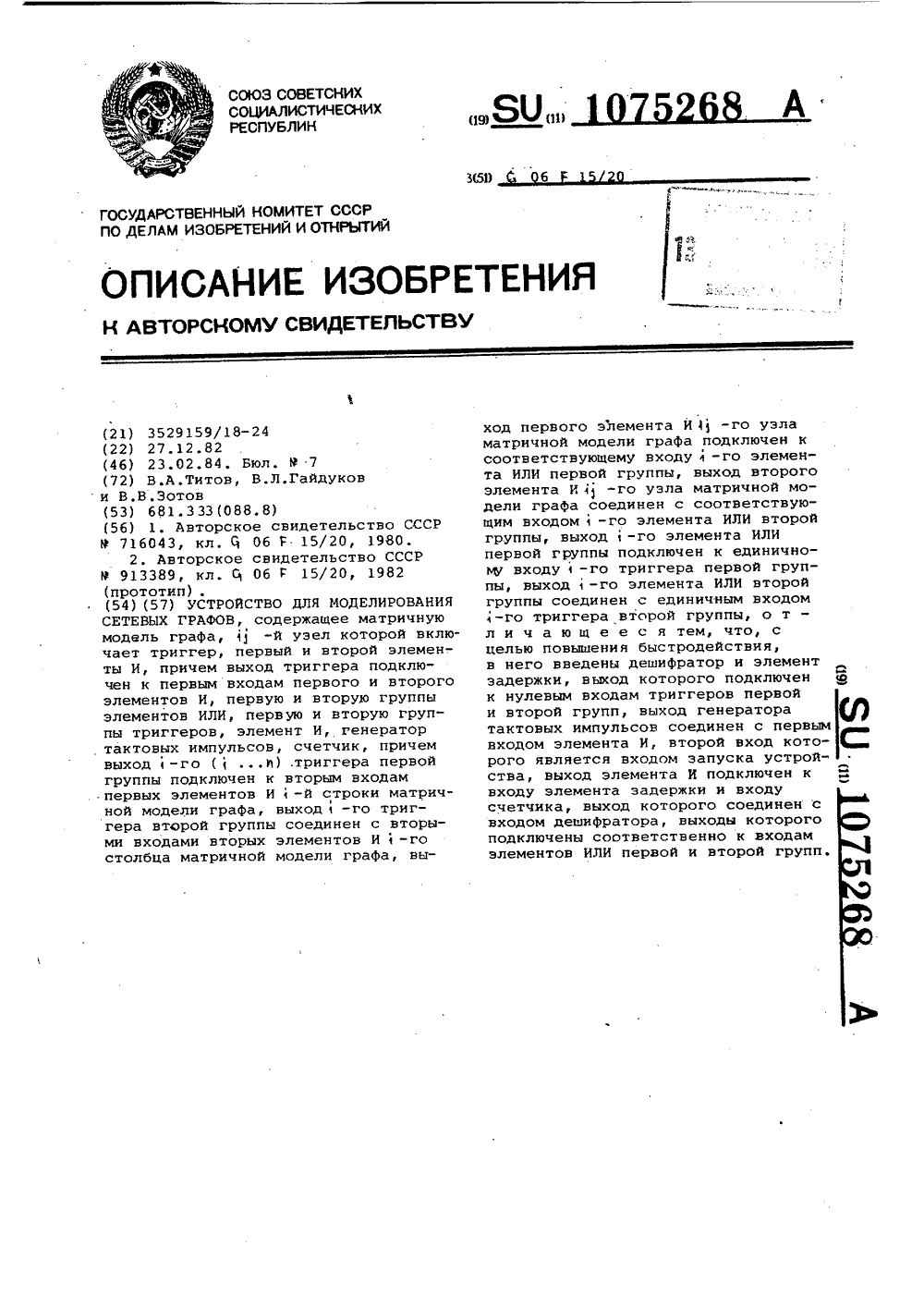

Устройство для моделирования сетевых графов
Номер патента: 1075268
Опубликовано: 23.02.1984
Авторы: Гайдуков, Зотов, Титов
МПК: G06F 15/173
Метки: графов, моделирования, сетевых
...сравнения, а выходы - к одноименным входам первого элемента И 2,Недостатком известного устройстваявляется низкое быстродействие приопределении вершин, образующих транзитивное и обратное транзитинное замыкания для всех вершин моделируемого графау из-за необходимости дополнительного сбрасывания триггеровпрямогО и обратного отображения, атакже установки триггеров очереднойвершины в единичное состояние.Целью изобретения является повышение быстродействияПоставленная цель достигаетсятем, что в устройство для моделирования сетевых графов, содержащее матричную модель графа, 11 -й узел которой включает триггер, первый и второй элементы И, причем ныход тригге-,ра подключен к первым входам перного и второго элементов И, первую ивторую группы...
Аппарат для активно-пассивной механотерапии челюстей
Номер патента: 1074516
Опубликовано: 23.02.1984
Авторы: Болонкин, Гринглаз, Зотов, Кулаков
МПК: A61B 17/66
Метки: активно-пассивной, аппарат, механотерапии, челюстей
...поставленной цели аппарат для активно-пассивной механотерапии челюстей, содержащий нижнюю и верхнюю назубные пластины, содержит также корпус и рукоятку, причем корпус имеет зажим для нижней назубной пластины, а внутри корпуса расположена втулка с резьбой, внутри которой установлен подпружиненный шток со шкалой, на верхнем конце штока расположены зажим для нижней назубной пластины и шкала взаимного пере мещения назубных пластин, при этом назубные пластины выполнены съемными.На фиг. 1 изображен аппарат для активно-пассивной механотерапии челюстей, общий вид; на фиг. 2 - то же, вид сверху.Аппарат содержит корпус 1 и рукоятку 2. Корпус имеет зажим 3 для нижней назубной пластины 4, В корпус ввернут винт 5, внутри которого установлен...
Автогазовое коммутационное устройство
Номер патента: 1073815
Опубликовано: 15.02.1984
Авторы: Зотов, Кузнецов
МПК: H01H 33/76
Метки: автогазовое, коммутационное
...ножом и с помош,ью внешней токоведущей связи жестко присоединен к гибкой токоведущей связи патрона 3.10738 50 55 3Недостатками устройства-прототипа являются низкая коммутационная способность и недостаточная надежность. Это обусловлено тем, что рубящий контактный нож имеет большую, плохо обтекаемую газомповерхность. По этой причине увеличивается избыточная отраженная от ножа волнагаза, поднимающаяся вверх по наружнойповерхности патрона, которая снижает охлаждение дуги, ведет к перекрытию патронапо поверхности и, следовательно, уменьшает 10отключающую способность устройства. Кроме того, при перегорании плавкой вставкинод движется под действием трех сил: разжимающейся пружины, давления газов исобственного веса. При этом выброшенныйпод...
Устройство питания к установке для электрофлокирования его варианты
Номер патента: 1068565
Опубликовано: 23.01.1984
Авторы: Бершев, Зотов, Лобов, Панкратов
МПК: D04H 11/00
Метки: варианты, питания, установке, электрофлокирования
...придать форму трапеции. Трапецеидальная форма направляющих позволит, при необходимости, более прочно скрепить стенки загрузочного бункера 3. Направляю щие можно выполнить в другой форме, исходя иэ конкретных условий эксплуатации.Целевое сопло 16 может также иметь другую Форму, .которая обеспе чит создание плоской струи воздуха, сдувающей ворс из зоны активного потока 18. Щелевое сопло 16 можно заменить, например, горизонтальным рядом круглых сопел. 15Демпфирующему диффузору 17 можно придать форму; например, четырехгранного параллелепипеда или любую другую, объем которой достаточен для выравнивания давления перед соплом 16.Выходному. отверстию 19, выпол- ненному в виде конфузора, можно придать форму щели с параллельными гранями,...
Устройство для контроля и учета работы формовочного агрегата для производства абразивного инструмента
Номер патента: 1067519
Опубликовано: 15.01.1984
Авторы: Гринштейн, Зотов
МПК: G07C 3/00
Метки: абразивного, агрегата, инструмента, производства, работы, учета, формовочного
...в абразивной отрасли говорит о том, что имеется большая вероятность потенциального брака готовыхизделий, закладываемого в процессеФормования, в виде отклонения твердос 25ти от заданного значения, разбросатвердости в одной партии, значительной неравномерности твердости водном круге, недоступных для наблюдения обслуживающего персонала в период формования круга. Отсутствиеконтроля за качеством продукции наэтой технологической операции приводит к неоправданным производственным затратам, так как брак неисправими может быть выявлен только послепоследней технологической операциимеханической обработки, которая производится после транспортировки, сушки,обжига. Устройство позволяет получатьдостоверную информацию о работе агре гата и...
Малошумный регулируемый дроссель
Номер патента: 1065647
Опубликовано: 07.01.1984
Авторы: Зотов, Шевляков
МПК: F16K 47/06
Метки: дроссель, малошумный, регулируемый
...является наличие шумов и вибраций при работе клапана.Целью изобретения является снижение шума и вибраций.Поставленная цель достигается тем, что в регулируемом дросселе, содержащем установленный в расточке корпуса запорный орган со штоком, на котором выполнена винтовая канавка, на части расточки корпуса, сопряженной со штоком, выполнена винтовая канавка, причем шаги винтовых канавок корпуса и штока выполнены различными.При этом винтовая канавка, выполненная в корпусе, выполнена со сквозным каналом, ось которого параллельна оси штока.Кроме того, направление винтовых канавок штока и корпуса противоположно.На чертеже показан регулируемый дроссель, разрез.В расточке корпуса 1 установлен запорный орган 2 со штоком 3, на котором выполнена...
Система управления гидравлическим прессом
Номер патента: 1063631
Опубликовано: 30.12.1983
Авторы: Ведман, Грецкий, Зотов
МПК: B30B 15/20
Метки: гидравлическим, прессом
...Пилот 23 отсоединяет йагнетательную магистраль 21 от предохранительного клапана 24, который удерживал механизм регулирования на минимальной подаче насоса 15. Однако мгновенного увеличения давления в нагнетательной магистрали 21 и поршневой полости 19 не происходит, Пилот 23 соединяет нагнетательную магистраль 21 с беспружинной полостью 25 и поршень 27 гидравлического реле 26 времени перемешается вниз (по чертежу), сжимая пружину 28, Ее усилие выбрано таким, чтоб для перемещения поршня 27 требуется минимальное давление, вследствие чего пружина 8 удерживает расход, насоса 15 йа его минимальном значении, таким образом, подключение основного насоса 15 к рабочей полости 3 произошло при минимальном расходе, вследствие чего нет резкого...
Коммутационное устройство
Номер патента: 1061186
Опубликовано: 15.12.1983
Авторы: Зотов, Карлов
МПК: H01H 33/76
Метки: коммутационное
...связь. Со своей стороны поршень давит на шпильку 33,а через нее - на нижний электрод31 патрона 3, Мощное усилие, образованное давлением газов, разрываеттело плавкой вставки (или контакта),в разрыве которого образуется элект- ЗО рическая дуга. Под ее воздействиемиз внутренних стенок патрона 3 начинает генерироваться газ, которыйв равной степени своим давлениемвоздействует и на верхний и на ииж ний электроды патрона. Верхний давлением газов поднимается в верхнюючасть внутренней полости патрона,нижний - выбрасывается наружу вокружающее пространство. При этом .4 О его скорость возрастает из-за дополйительного воздействия на него газов пиропатрона, направленных попут-но его движению. Суммирование усилий от давлений газов патрона...
Способ пуска электродвигателей от источника ограниченной мощности
Номер патента: 1059646
Опубликовано: 07.12.1983
Авторы: Белкин, Грачев, Ермолов, Зотов, Мойсеюк, Середенко
МПК: H02P 1/58
Метки: источника, мощности, ограниченной, пуска, электродвигателей
...как оно вновь достигнет достаточной для пуска величины 12 .Недостатком известных способов пуска электродвигателей от источника ограниченной мощности является недостаточное быстродействие из-за того, что паузы между, запусками очередных электродвигателей выбираются произвольно или одинаковыми по величине, но с запасом по времени таким, чтобы напряжение гарантиро-ванно вастановилось до величины, . обеспечивающей запуск электродвигателя.Цель изобретения - повышение быстродействия.Поставленная цель достигается тем, что при пуске электродвигателей от источника ограниченной мощности подают напряжение на первый электродвигатель и запускают его, а на каждый из последующих электродвигатель напряжение подают после того, как оно вновь...
Защитное устройство
Номер патента: 1059632
Опубликовано: 07.12.1983
Авторы: Дедешин, Зотов
МПК: H01H 71/40
Метки: защитное
...электрода 1,Вся внутренняя полость защитногоустройства, расположенная над жидкометаллическим контактом б, заполнена изоляционной демпфирующейжидкостью 13, например, трансформаторным маслом с присадками, спиртом и т.д.Поверх диэлектрического корпуса4 навита катушка 14 управления,Ее верхний конец 15 припаян к элек,троду 1, а нижний 16 - к электроду 2.Снизу к нижнему неподвижномуэлектроду 3 на резьбе привинченконтактный разъем, состоящий изнеподвижной части (пальца ) 17, рассеченного продольным пазом 18,и подвижной части 19, которая присоединяется к среднему неподвижному электроду 2 с помощью высокоомной плавкой вставки 20, припаийаемой по своим концам к названнымтоковедущим элементам. Электромагнитная часть защитного устройства,...
Вихревой насос
Номер патента: 1059262
Опубликовано: 07.12.1983
Авторы: Зотов, Шевляков
МПК: F04D 5/00
...111.Однако и такое выполнение насоса не обеспечивает его высокое КПД из-за значительных потерь энергии движения жидкости в рабочем канале.Цель изобретения - повышение КПД.Указанная цель достигается тем, что в вихревом насосе, содержащем корпус с отсекателем и размещенные в корпусе два рабочих лопаточных колеса с боковыми каналами, образующими общую вихревую камеру, причем одно из колес установлено на валу, другое колесо установлено с возможностью свободного вращения, а отсекатель расположен относительно колес с радиальным зазором. 2На фиг. 1 показан вихревой насос, продольный разрез; на фиг. 2 - сечение А - А на фиг. 1.Вихревой насос содержит корпус 1 с отсекателем 2 и размещенные в корпусе 1 два рабочих колеса 3 и 4 соответственно с...
Рабочий орган для пробивки скважин в грунте под набивные сваи
Номер патента: 1059116
Опубликовано: 07.12.1983
Авторы: Дымченко, Зотов, Калнин, Приходченко
МПК: E21B 7/24
Метки: грунте, набивные, орган, пробивки, рабочий, сваи, скважин
...высокими, Погружение снарядов в грунт вызывает разрыхление устья скважины в результате явления выпора, которое проявляется до полуметровой глубины от дневной поверхности, Для уплотнения этой зоны целесообразно иметь верхний конус с большим углом заострения, обусловливающим траектории перемещения частиц грунта при уплотнении, более близкими к вертикали.Целью изобретения является увеличение несущей способности сваи путем повышения степени уплотнения.Поставленная цель достигается тем, что в устройстве, включающем пробойник с цилиндрической верхней и конической нижней частью и подпружиненную опорную плиту, установленную концентрически относительно пробойника, коническая часть выполнена из двух усеченных конусов, установленных один...
Устройство для распознавания образов
Номер патента: 1057972
Опубликовано: 30.11.1983
Авторы: Золотарев, Зотов, Пупков
МПК: G06K 9/00
Метки: образов, распознавания
...устройсва.Поставленная цель достигаетсятем, что в устройство, содержащееизмерительный канал, состоящий из.последовательно соединенных датчикавходного сигнала, усилителя и первотго блока фильтров, выходы которогочерез блок интеграторов и.второйблок ФИльтров соединены с соответствующими входами блока принятия рещения и блохе обучения, выходы которого соединены с соотЬетствукицимивходами первого блока фильтров, введены дополнительные измерительныеканалы и бпок умножителей, причемвыходы измерительных каналов попарно соединеиы с соответствующими входами блока умножителей, а выходыблока умножителей соединены с соответствующими входами блока интеграторов.На чертеже представлена блок-схетма устройства.устройство включает в себя...
Устройство для определения соответственных точек пары стереоизображений
Номер патента: 1052868
Опубликовано: 07.11.1983
Авторы: Беломестнов, Зотов, Татаришвили
МПК: G01C 11/18
Метки: пары, соответственных, стереоизображений, точек
...21 изменения чувствительности, Первый и второй выходы последнего соединены с управляющими входами фотоприемников 5 к б соответстну;ощкх каналов, треткй выход под - ключен к входам блока 15 определения признака идентичности, блОку 20 сравнения и АЦП 9 и 10 обоих каналов, Четвертый выход блока 21 изменения чувствительности подкл 1 очен к упранляющему входу блока 19 вычитания и первому входу блока 18 управления перемещением, второй вход котарага соединен с пятым выходом блока 21 изменения чувствительностиНа приведенной кинематическойсхеме, поясняющей механические связи для перемещения фотоприемников (фиг 2), блоки 3 и 4 перемещений вдоль эпиполярных линий и фотоприемники 5 и б обоих каналон расположены на общей каретке 25, Блоки 3 и 4...
Элемент выбора “большинства из трех
Номер патента: 1051723
Опубликовано: 30.10.1983
Авторы: Богданов, Зотов
МПК: H03K 19/23
Метки: «большинства», выбора, трех, элемент
...данного канала, аколлектор соедннен с базой второго транзистора н через резистор - с входнойшиной последующего канала, коллек тор второго транзистора соединен с базоютранзистора данного канала и через резистор - с его.эмиттером, при этомэмиттер, транзистора данного каналаподсоединен к аноду диода, катод которого соединен с катодами дкодов последующих каналов, и через резистор сбазой выходного транзистора, эмвттеркоторого иодсоедшен к нагрузка я черезрезистор - к его базе, а коллэюор вьвйодноге транзистора соединен с катодамитрех диодов, аноды которых соединеныс входными юннамие я через кондюнфф. На чертежепредставлена принципиальная електрнческая схема предлагаемогоЭлемента.Элемент выбора "большинства изтрех содержнт транзисторы 1 фю...
Плавкая вставка
Номер патента: 1050008
Опубликовано: 23.10.1983
Авторы: Зотов, Клюшин
МПК: H01H 85/02
...(державки) 2. По" следняя воспринимает на себя тянущие усилия, воздействующие на электроды 3 и 4 патрона. Высокопроводящая часть плавкой вставки состонт иэ двух элементов, стыкующихся между собой в точке 5. Механически и электрически элементы между собой соединены с помощью легкоплавкого припоя б, у которого температура плавления ниже температуры плавления высокопроводящей части.В качестве примера показано креп" ление плавкой вставки к электродам 3 и 4 с помощью винтов 7, снабженных плоскими 8 и пружинными 9 шайбами. Последние обеспечивают сохранение усилия контактного прижатия концов плавкой вставки к электродам 3 и 4 независимо от нагрева мест контактирования.Весь узел плавкой вставки с электродами 3 и 4 находится внутри газо-...
Многопроволочная плавкая вставка
Номер патента: 1050007
Опубликовано: 23.10.1983
Авторы: Зотов, Клюшин
МПК: H01H 85/02
Метки: вставка, многопроволочная, плавкая
...свращением электродов, приводило бык постоянному механическому разрушению такого фасонного тела медной (серебряной) части вставки, вследствиечего участились бы аварийные (ложные) З 5срабатывания предохранителей, веду"щит в сетях к большому народнохозяйственному ущербуот недочускаэнергии потребителям.Наиболее близкой к изобретению40по технической сущности являетсямногопроволочная плавкая вставка длястреляющих предохранителей, содержа"щая крепежные площадки с отверстиями,Отдельные провдлоки равного диаметра, собранные в пучки и пропущенныевукаэанные отверстия (4) .Недостатком известного устройстваявляется ограниченная область применения из-.за низкой чувствительнос- ,ти к токам, малой величины.Целью изобретения является расши"рение...
Механизм для преобразования вращательного движения в возвратно-поступательное
Номер патента: 1048204
Опубликовано: 15.10.1983
Авторы: Бильков, Зотов, Нюренберг
МПК: F16H 25/08
Метки: возвратно-поступательное, вращательного, движения, механизм, преобразования
...2 .Недостаток известного механизмаего большие габариты.Цель изобретения - уменьшениегабаритов механизма.Указанная цель достигается тем,что в механизме для преобразованияВРашательного двнжеииЯ в возвратнопоступательное, содержащем ведущийвал, жестко связанное с ним промежу.точное звено, имеющее паэ, винты суглублениями на одной иэ торцовыхповерхностей, установленные в углубленнях шарики, взаимодействующие сними и пазом промежуточного звенадополнительные шарики и ведомое эве"но с ортогональными его оси резьбоными отверстиями, промежуточное звено имеет радиальные отверстия и пазего замкнут, а ведомое звеНО вЫполНено с ответным пазу промежуточногозвена пазом, с которым взаимодействуют дополнительные шарики,На Фиг, 1 изображен...
Устройство для изготовления литейных форм
Номер патента: 1044411
Опубликовано: 30.09.1983
Авторы: Агузумцян, Богомолов, Зотов, Ивлев, Иноземцев, Купиц
МПК: B22C 15/02
...29. Один оборот распределительного барабана - цикл работыустройства, Время одного оборотараспределительного барабана илицикл работы устройства изменяетсяподбором зубчатой передачи 29,Устройство работает следующим об-,разом,Рабочая среда, поступающая потрубопроводу 33, в коллектор 32 икз коллектора по трубопроводам 30через распределители 24 и дроссели31 приводйт в действие силовые цилиндры 3, 5, 10, 19 и 21. Послеэтого включается мотор-редуктор 28блока 23 управлениявращакящий распределительный барабан 27 с закрепленными на нем кулачками 26, которыеУстроиство может использоватьсятакже при изготовлении заливочныхчаш в крупногабаритных полуформахверха. В этом случае оно работаетследующим образом.Челюстной захват 8 с раскрытымичелюстями 9,...
Устройство для содержания птицы
Номер патента: 1044249
Опубликовано: 30.09.1983
Авторы: Бадаев, Гусев, Зотов, Ищенко, Лукашенко, Лысенко, Присяжный, Скляр, Соловьев
МПК: A01K 31/04
Метки: птицы, содержания
...электричес кого тока, выполнен в виде пометосборного настила, наклоненного в сторону . 30 сброса помета и имеющего площадь, равную площади подножной решетки, а другой подключен к положительному пошосу .источника тока ЯИзвестное уройтв ненадежно в эксплуатации и не обеспечивает необходимых условий для содержания птицы,Бель изобретения - упрощение эксплуатации устройства для содержания птицы и улучшение условий содержания птицы. щПоставленная цель достигается тем, что подключенный к положительному полюсу источника электрического тока электрод выполнен в виде пластинчатой перегородки, имеющей в плане П-образную форму и жестко закрепленной над насти лом, причем боковые части П-образного электрода расположены в параллельных плоскостях а его...
Фреза
Номер патента: 1042998
Опубликовано: 23.09.1983
Авторы: Волков, Зотов
МПК: B27G 13/08
Метки: фреза
...повышение прочности ножей.Поставленная цель достигается тем, что ножи выполнены из чередующихся режущих участков и ребер жесткости, угол между которыми меньше суммы прямого угла и угла наклона режущих участков к образующей корпуса.На фиг. 1 изображена фреза, общий вид: на фиг. 2 - узел 1 на фиг. 1. Фреза содержит ножи 1, втулки 2 и цилиндрический литой корпус 3. Ножи выполнены из инструментального материала, например из стальной ленты. Режущий участок ножа а образует с ребром жесткости б уголр, а с образующей корпуса - уголь, Угол Й между ребром жесткости и плоскостью движения фрезы должен быть больше нуля для исключения контакта ребра жесткости со стружкой. Опыты показывают, что 0429982угол должен быть не менее 5. Между...
