Номер патента: 862892

Опубликовано: 15.09.1981

Авторы: Зотов, Ноздрин

МПК: A23B 4/04

Метки: коптильной, среды

...эолах расположения приспособлений для рыхления опилок имеют перфорацию по всему периметру, а подвод перегретого пара и отводкоптильной средь производится по цилиидри 35 ческим каналам 16. На фиг. 5 показан аналогичный предыдущему вариант осуществленияустройства, в котором перегретый пар подводится через отверстия в полом валу,Во всех случаях осуществления устройства40 необходимо, чтобы для исключения проникно.вения коптильной среды в корпус и бункер,длина среднего участка вала была, по крайнеймере, в 2,5 раза меньше длины крайних участков. 50 55 но с очистителем, а теплообменник с пароле.регревателем,.На фиг. 1 изображено устройство для производства коптильной среды, общий вид; на фиг,2-5 - варианты изготовления цилиндрическойкамеры и...

Номер патента: 862891

Опубликовано: 15.09.1981

Авторы: Зотов, Ноздрин

МПК: A23B 4/04

Метки: коптильной, среды

...подвергают воздействию центробежнойсилы,Осуществление контактирования древесныхопилок с перегретым паром в слое, равном0,005 - 0,15 м, обеспечивает их полное термическое разложение и повышает выход итоговойкоптильной среды. Пропускание образовавшейся коптильной среды через слой отработанныхопилок позволяет на первой стадии очисткиудалить из коптильной среды грубые примеси,Вторая стадия очистки служит для удаления изкоптильной среды мелких примесей, что облегчает осуществление последующего теплообмена коптильной среды и пара, так как поверхность теплообмена в этом случае меньше загрязняется. Очистка на второй стадии может осуществляться, например, путем воздействия накоптильную среду центробежной силы. Крометого, удаление...

Номер патента: 862242

Опубликовано: 07.09.1981

Авторы: Бугаков, Заборовский, Зотов, Иойшер, Ланда, Любер, Михайлов, Пеженков, Шаргородский, Шихман

МПК: H01B 13/06

Метки: литья, микропровода, погонного, сопротивления, установке

...от задатчика 2 номинального значения погонного сопротивления микропровода. При отклонении текущего значения измеряемого погонного сопротив 5 1 О 15 20 25 30 35 40 45 ления от заданного во всем контролируемом диапазоне частот (10 - 10 Гц) в элементе 3 сравнения формируютея два выходных управляющих сигнала, скоррелированных с величийой отклонения (рассогласования). Один выходной сигнал с элемента 3 сравнения ноступает на входы первого пропорционального 4, дифференциального 5 и интегрирующего 6 усилителей, с выходов которых соответственно преобразованные сигналы подаются на входы сумматора 7.С выхода сумматора 7 сигнал поступает на вход блока 8 формирования управляющих импульсов, которые подаются на управляющие электроды...

Номер патента: 860820

Опубликовано: 07.09.1981

Авторы: Гринштейн, Зотов, Симкин

МПК: B01D 27/12

Метки: спиральный, фильтр

...используемая для охлаждения илп нагрева фильтруемой жидкости. Гофры в продольном сечении трубок представляют собой асимметричную кривую, например полуволну синусоиды, и в рабочем состоянии фильтра образуют фильтрующпе рабочие ка 4 алы 13.Фильтр работает следующим образом.Перед процессом фильтрации в эластнч. ные гофрированные трубки 5 и 6 подается давление, и они раздуваются, витки их касаются друг друга, образуя фпльтрующпс рабочие каналы 13,Исходная жидкость из подводящего патрубка 2 поступает в корпус 1, затем, проходя между витками эластичных трубок 5 и 6 через рабочие каналы 13, очищается, оставляя на поверхности трубок частицысуспензии, и выводится из перфорированного каркаса 7 через патрубок 3.Для изменения сечения рабочих...

Номер патента: 859947

Опубликовано: 30.08.1981

Авторы: Зотов, Пупков, Русакова

МПК: G01R 23/16

Метки: анализатор, спектра

...к последовательно со единенным двум решающим блокам, к одному из которых подключен блок памяти, дополнительно введен второй измерителькый канал, состоящий иэ фильтра, подключенного к одно.му из входов коммутатораНа чертеже представлена струк схема анализатора.Анализатор содержит линейные фильтры 1, умножнтели 2, интеграторы 3, коммутатор 4, дополнительный фильтр 5, ревппощие блоки б и. 7 и блок 8 памяти.Устройство работает.следующим обрезом, В. режиме определения спектральной плотности сигнала выходы фильтров 1 с помощью коммутатора 4 соединяются со входами умножителей 2 так; что .они работают в режиме Квадратнроваиия. В режиме определения взаим. ной спектральной плотноеиал е выхода фильтра 5 порым входам умножителей таким образом, что...

Номер патента: 857562

Опубликовано: 23.08.1981

Авторы: Гуров, Зотов, Липатов, Шестаков

МПК: F04D 1/00

Метки: насос, центробежный

...чертеже представлен обежный насос, продольный разрез.Центробежный насос содержит корпус 1, установленное в нем двухканальное и двусторонее рабочее колесо 2, каналы 3 и 4 которого имеют различные наружные диаметры Р и )1 и снабжены автономными отводами 5 и 6. Каналы 3 и 4 большего и меньшего диаметров Ротводы 5 и 6, причембольшего диаметра Рложены внутри отвододиаметра д.Центробежный насос работает следую щим образом.Рабочая жидкость, поступающая приработе насоса симметрично через две стороны в двухканальное рабочее колесо 2, разделяется на два потока в соответствии с пропускной способностью каждого канала 3 и 4, Рабочая жидкость, проходя раздельно через каналы 3 и 4, нагнетается раздельно в отводы 5 и 6 под давлением, пропорциональным...

Номер патента: 857021

Опубликовано: 23.08.1981

Авторы: Зотов, Крючков, Опыхтин, Паушкин, Яров

МПК: C03B 15/18

Метки: вытягивания, стеклянных, труб

...цля фиксации, причем ролик выполнен с торцевым заклуглением и подпружинен, а одна из направляющих - П-образ-.15 ного сечения, при этом рабочие плоскости ее выполнены с боковыми пазами, а нерабочие плоскости, со стороны захода ролика - с закруглением.На фиг. 1 изображена кинематическая 2 о схема устройства с П - образной направляющей; на фиг. 2 - конструкция захватов в рабочем и исходном положении.Устройство содержит раму 1, направляющие 2 и 3, причем фиксирующая25 направляющая 3 выполнена П- образного сечения, рабочие плоскости которой имеют пазы 4 в крайнем нижнем положении, захваты 5, смонтированные на жестком основании 6 с втулкой 7, полугайку 8, механизм привода вертикального перемещения 9 захватов, подвижный ролик 10, ру коятку...

Номер патента: 855083

Опубликовано: 15.08.1981

Авторы: Варданян, Гринштейн, Зотов, Симкин

МПК: C25C 7/06

Метки: прерывания, струи, электролита

...из выходного шту-. цера 16 приемника электролита в элек тролитическую ванну стекает такое же количество электролита, что и поступает, так как расходные характеристики регулирующего органа 21 и регулирующего сливного устройства 11 идентич О ны.По истечении определенного времени отсек 2 заполняется электролитом, который через сифонную трубку 7 переливается в отсек 3 за время, значительно меньшее времени наполнения отсека 2. Перед завершением опорожнения отсека 2 отсек 3 заполняется до уровня, достаточного для начала рабо" ты сифонной трубки 8. Так как диаметртрубки 8 в 1,5-2 раза меньше диамет ЗО ра трубки 7 опорожнение отсека 3 и заполнение отсека 4 происходит медленнее, чем тот же процесс между отсеками 2 и 3.Перед завершением...

Номер патента: 855056

Опубликовано: 15.08.1981

Авторы: Гордиенко, Губа, Зелепукин, Зотов, Какушкин, Степина

МПК: C22C 38/50

Метки: сталь

...механических характеристик стали достигается за счет одновременного повышения пластичнОЖ- ти, прочност 4 и жаростойкости стали что обусловлено образОванием нитридов алюминия и титана,а также обогащением твердого раствора никелем и хромом.Испытания на износостойкость в условиях газоабразивного изнашивания проводится .на установке ЦУК-ЗМ со специальным ротором. Испытуемые образцы попарно с эталоном помещаются в 4-х радиальных каналах.Рабочая поверхность образцов и эталонов 12 х 4 мм с помощью клиньев выставляется на одном уровне с поверхностью канала и параллельно ей, абразивные частицы за счет центробежной силы движутся параллельно поверхности образцов, обладая нормальной к поверхности элементов кориолисовой силой. Испытания проводят...

Номер патента: 854747

Опубликовано: 15.08.1981

Авторы: Грецкий, Зотов, Чесноков

МПК: B30B 15/20

Метки: гидравлическим, прессом

...в верхнем положении и не опускается самопроизвольно вниз благодаря установленному в линии полости 3 поддерживающего клапана 12, который настроен на давление компенсирующсе вес подвижных частей главного цилиндра 1 (плунжер, ползун, инструмент). Нагнетательные клапаны 8 и 9 закрыты пружинами и избыточным давлением слива насоса 25, которое подводится в надклапанные полости через пилот 14. Плунжер 1 б цилиндравыталкивателя 15 находится в нижнем положении. Нагнетательные клапаны 19 и 20 закрыты пружинами и избыточным давлением слива насоса 25, которое подводитсч в надклапанные полости через пилот 24 управления. Для совершения рабочего цикла с пульта управления процессом подается команда нажатием соответствующей кнопки, Включаются...

Номер патента: 853352

Опубликовано: 07.08.1981

Автор: Зотов

МПК: F28F 1/14

Метки: теплообменник, трубчатый

...и поддаютсякорроэионному износу.Целью изобретения является повышение жесткости конструкции иуменйаение вибрации, а также ликвидация корроэионного износа стержней.Эта цель достигается тем, чтораспорные профильные стержни выполнены составными из антикоррозионф ного материала и нх частя соединеныодна с другой посредством крепежныхдеталей, преимущественно винтов.На Фнг. 1 схематически изображентрубчатый теплообменник с распорными т продольными стержнями", на фиг.2Крепление труб в распорных стержнях.Трубчатый теплообменник содержиттеплообменные трубы 1, распорныепрофильные стержни 2, винты 3, боко вые обоймы 4 и трубные доски 5.Жесткая фиксация теплообменныхтруб 1 каждого ряда осуществляетсяс помощью распорных профильных стержней 2, которые...

Номер патента: 853078

Опубликовано: 07.08.1981

Автор: Зотов

МПК: E06C 1/18

Метки: лестница, монтажная

...1 шарнирно болтом 3 соединяется с хомутом 4. Распорки 5 боковых феом шахты служат основанием для рабочей площадки (настила) 6. На верху шахты установлен грузовой блок 7 для подъема мелких грузов, необходимых монтажнику 25 в период работы на лестнице. Лестницаоборудована телескопической штангой 8, которая при помощи тросика 9, закрепленного на выдвижной части телескопической штанги 8, пропущенного через блок 10, ус- ЗО тановлснпый на неподвижной части теле.52 аж 553 Подписное агорская типография Упрполиграфиздата Мособлисполком 3скопической штанги, раздвигается на тре. буемую длину. Для подъема лестницы используется ручная лебедка 11 с храповиком, трос 12 которой пропущен через съемный блок 13 телескопической штанги, отводные блоки 14...

Номер патента: 852722

Опубликовано: 07.08.1981

Авторы: Букин, Вавилов, Зотов, Черняк, Шашкин

МПК: B65B 51/22

Метки: нагревательный, пленку, упаковки, устрой-ству, элемент

...шва распределяется неравномерно, что приводит к некачественной сварке (перегрев по середине шва и неполное сварива ние по краям).Целью изобретениравномерного распрпо длине сварного ш ку, вид спереди; на фиг. 2 - то же, вид сбоку.Элемент содержит нагревательную ленточную часть 1 и сварочную часть 2.Причем нагревательная ленточная часть 1 по длине имеет разное сечение, увеличивающееся в месте отвода тепла сварочной зоны, а сварочная часть 2 - одинаковое сечение. В случае отвода тепла в центре сварочной камеры сечение ленточной части 1 уменьшается к концам ленты (фиг. 1).Нагревательный элемент работает следующим образом.При прохождении тока по нагревательной ленточной части разного сечения, помещенной в сварочную камеру с разным...

Номер патента: 851036

Опубликовано: 30.07.1981

Авторы: Беляков, Блазнин, Власенков, Воротынцев, Гарин, Густов, Зотов, Петухов

МПК: F25J 3/04

Метки: воздуха, разделения

...охлаждается внепереключающихся теплообменниках и,соединившись со второй частью потокаиз регенераторов или ренерсивных теплообменников, поступает на разделение в ректификационный аппарат. Непрерывная подача большей части газачерез теплообменники и в ректификационный аппарат обеспечивает его работус большей эффективностью,На чертеже изображена принципиальная схема установки реализующаяпредлагаемый способ.Установка работает следующим образом.Воздух сжимается в компрессоре 1,охлаждается"до +10 - +5 ОС в водоохла"дителе 2, где основнаямасса водяногопара, содержащегося в воздухе, конденсируется, очищается от легкокон25денсируемых примесей в многоступенчатом адсорбере 3 с псевдоожиженнымслоем и разделяется на два потока.Большая часть...

Номер патента: 850522

Опубликовано: 30.07.1981

Авторы: Зотов, Пейсах

МПК: B65G 23/28

Метки: действия, дискретного, конвейера, привод

...Е ,.Ведомый "кривошип, жестко связан с валом 3,1,к которому крепится коническое зубчатое колесо Ек, входящее в зацепление с коническим зубчатым колесом Е 8. Колесо Езжестко связано с валом 12, на котором сидит приводная звездочка 10.Прерывистое поступательное движение цепи 13 с заданным числом остановок и заданной относительной продолжительностью каждой осте.новки за оодин полный цикл (один полный оборот приводной звездочки) обеспечивается выбором определенного передаточного отношения 14 между ведущими кривошипами 4 и 5 и подбором размеров звеньев 4-9 шарнирного механизма.Для осуществления требуемого передаточного отношения 14 приводится соответствующий выбор чисел зубьев трех пар зубчатых колес Е.(-.Для осуществления требуемого...

Номер патента: 844688

Опубликовано: 07.07.1981

Автор: Зотов

МПК: E02D 17/18

Метки: гидротехнических, монтажа, сооружений

...высоте возводимой насыпи и повторяющий ее очертание, закрепляют его и заполняют грунтом пазуху, образовавшуюся между щитом и естественным откосом насыпи,после чего кран перемещают вплотнуюк щиту и монтируют очередной блоксооружения на коротком вылете стрелы. )Кроме того, по мере монтажа сооружения вертикальный щит переставляюткраном на смонтированные блоки, а насы ь удлиняют,На фиг, 1 - 3 показана последовательность осуществления предлагаемого способаВначале размещают кран 1 на насыпи 2 с естественными откосами запределами призмы обрушения 3, Краном1 устанавливают перпендикулярно продольной оси насыпи 2 на концевом блоке 4 сооружения вертикальный щит 5.Размеры вертикального щита 5 повторяют очертание насыпи 2.Щит 5 закрепляют на блоке 4...

Номер патента: 844265

Опубликовано: 07.07.1981

Авторы: Зотов, Котов

МПК: B25J 15/00

Метки: захват, промышленного, робота

...п носится к области машинно к захватам роботов шленного робота, ивод, например, механизм управзахвата являетть фиксации засширение техно набшто что захват связанной со с губками.ен предлагаемыйобота, общий вид. рмула изоб тени я Захват промышленного жащий губки, их привод, н силового цилиндра, механи этими губками, о тл и ч а что, с целью расширения возможностей, он снабжен нирно связанной со шток линдра и с Источни внимание п 1. Авто 3 571369, робота, содерпример, в виде зм управления ющийся тем, ехнологическихсерьгой, шарм силового циЗахват состоит из привода 1, губок 2 и д; концы губок 2 и 8 шарнирно скреплены серьгой 4, которая подвижно закрепле 1 на на штоке 5 привода 1, К губкам 2 и 8 прикреплены кронштейны б, на свободном...

Номер патента: 843214

Опубликовано: 30.06.1981

Авторы: Зозуля, Зотов, Хасаншин, Чеверев

МПК: H03K 9/08

Метки: сигналов, сравнивающее, широтноимпульсных

...3 запускается ждущиймультивибратор 6, выходной импульс которого является решающим на первых входах элементов И 4 и 5, а на вторыевходы этих элементов с инверторов 1 и 2 подается запрещающий потенциал. В момент окончания импульса на одном из входов, например на втором, на выходе первого элемента И 4, так как на все три ее входа подано в этот момент разрешающее напряжение, появляется напряжение, открывающее ключи 8 и 10. Начинается заряд конденсатора 13 током генератора 12. После окончания импульса на первом входе устройства на выходе элемента И 4 появляется запрещающий потенциал, закрывающий ключи 8 и 9 и заряд конденсатора 13 прекращается. В момент окончания импульса с выхода ждущего мультивибратора 6 открывается ключ 9 и конденсатор 13...

Номер патента: 842489

Опубликовано: 30.06.1981

Авторы: Глеб, Демиденко, Зотов, Кузьмин, Шульман

МПК: G01N 11/14

Метки: вискозиметр, ротационный

...7. При вклю. чении привода 2 через системы шестерен 3 и 6 верхний внутренний 4 и 30 нижний наружный 7 цилиндры начинают вращаться в противоположные стороны, так как система шестерен 3 содержит два зубчатых колеса, а шестерен 6 - три. При этом верхний наружный 9 и ы нижний внутренний 10 цилиндры вслед.ствие сопротивления жидкостей деформированию стремятся повернуться в про тивоположные стороны. Но поскольку они жестко связаны между собой, то 40 весь стержень, включающий цилиндры 9 и 1 О, вращается в ту сторону, в которую увлекает его исследуемая жидкость, так как вязкость ее выше вязкости магнитореологической суспензии в нормальных условиях. фПо тарировочной таблице, составленной до проведения измерений, опредепяют величину вязкости,...

Номер патента: 842019

Опубликовано: 30.06.1981

Авторы: Громов, Ефимов, Зайцев, Зотов, Ильгисонис, Киприянов, Лобашев, Родин, Румянцев, Спицин

МПК: C01B 25/225

Метки: раствор, удаления, фосфорнойкислоты, фтора

...15 мин.При этом в газовую фазу удаляют - 3,4 кг фтора и получают 180 кг реакционной массы, которую делят на двапотока в кратном отношении 2 1, Частьюполученной реакционной массы (120 кг)О обрабатывают фосфорную карлоту для удаления фтора.Ф Предлагаемый способ позволяет повысить скорость отстаивания осадка кремнефторида до 1,5-2,0 м/ч ввиду алого15 что его получают в крупнокристаллическом я- виде. Сульфаты щелочныхметалловСерная кислотафосфорная кислотаВода 1-10 6 - 40 10- 40ОстальноеСоставитель В. Шаронов Редактор М, Янович Техред А. Савка Корректор Е. РошкоЗаказ 4967/20 Тираж 505 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раушская наб., д, 4/5Филиал ППП Патент, г. Ужгород, ул....

Номер патента: 842007

Опубликовано: 30.06.1981

Авторы: Ведман, Грецкий, Зотов, Рогожин, Трищенков

МПК: B30B 15/16

Метки: гидравлическимпрессом

...из штоковой полости 19 по линии 20 через поддерживающий кла пан,31, который настроен на вес подвижных частей, по магистралям 33 и 10 через гидрораспределитель 11 переливается в поршневую полость 17, увеличивая скорость перемещения штока 20 34. Переливной клапан 21 в это время закрыт, так как его надклапанная полость отсоединена от слива автоматическим вспомогательным регулятором 24. Пружина 27 регулятора настроена на максимальное давление, при котором шток 34 может на большой скорости ( с переливом), а значит с уменьшенным усилием, преодолевать технологическое сопротивление. При достижении в ЗО поршневой полости 17 этого давления (оно подводится по линии 30 в управляющую полость 29) индикаторный стержень 28 перемещается до упора,...

Номер патента: 840970

Опубликовано: 23.06.1981

Авторы: Жулев, Зотов, Садовский

МПК: G06F 17/18

Метки: выбросов, площадей, функцийраспределения

...12. Регистр 11 сдвига другимвходом подключен к триггеру 10 управления записью, а выходом - к вычитающему входу реверсивного счетчика,Для определения площади выбросаиспользуется непосредственное интегрирование электрической величины х,Хо - уровень анализа;Т=,.1- длительность выброса,путем преобразования исследуемогои опорного напряжений в частотуХ(+) К Х (О Хо = КХри последующим вычислением разности их интегральных значений завремя выброса. Тогда измеренноезначение площади выброса 3 В определяется соотношением:. кж-. ,0где к - коэффициент преобразования.Устройство работает следующимобразом.В исходном состоянии реверсивныйсчетчик 6, регистр 11 сдвига и многоканальный регистратор 12 обнулены.С выхода блока 3 опорных...

Номер патента: 840477

Опубликовано: 23.06.1981

Авторы: Зотов, Нудельман

МПК: F04B 49/08

Метки: гидрав-лической, производительности, регулятор

...обеспечивает возможность настройкирежима работы регулятора в широкомдиапазоне,На чертеже изображена конструктивРная схема устройства,Сервопоршень 1, размещенный в корпусе 2, взаимодействует с органом регулирования 3 машины 4 и гицравлическнсоединен со вспомогательным насосом5 управления через подпружиненный пос7ртов регулятора, что влечет за собой упрощение его конструкции, повышение надежности и расширение функциональныквозможностей,формула изобретения Регулятор произвоцительности гидравлической машины, соцержвщий размещенный в корпусе и вэаимоцействующий сорганом регулирования машины сервопоршень, гицравлически соединенный соь.вспомогательйым насосом управлениячерез поцпружиненный управляющий клапан, связанный кинематически с...

Номер патента: 838811

Опубликовано: 15.06.1981

Авторы: Егорушкин, Зотов, Рогозный

МПК: H01H 36/00

Метки: валов, коленчатых, процессазакалки, шеек

...закалки, индукторы 5, исполнительные реле 6 и электромагниты 7.Устройство работает следующим образом.Прп последовательном закаливании шеек коленчатых валов с помощью пневмоцилиндра замыкается пндуктор 5 и подготавливает цепь включения реле 6. При надежном замыкании индуктора 5 срабатывает реле давления (на чертеже не показано) и включает индукционную установку, Происходит нагрев первой шейки. По истечениизаданного времени нагрева подача тока высокой частоты в и,дуктор прекращается и замыкаются конта;ты реле 4, при э ом включается реле 6, которое своими замыкающими контактами включает электромагнит 7 и реле 2 и разрывает размыкающий контакт в цепи сигнальной лампы 3. В свою очередь реле 2838811 4Формула изобретения зстановится на...

Номер патента: 836787

Опубликовано: 07.06.1981

Авторы: Зотов, Пименов

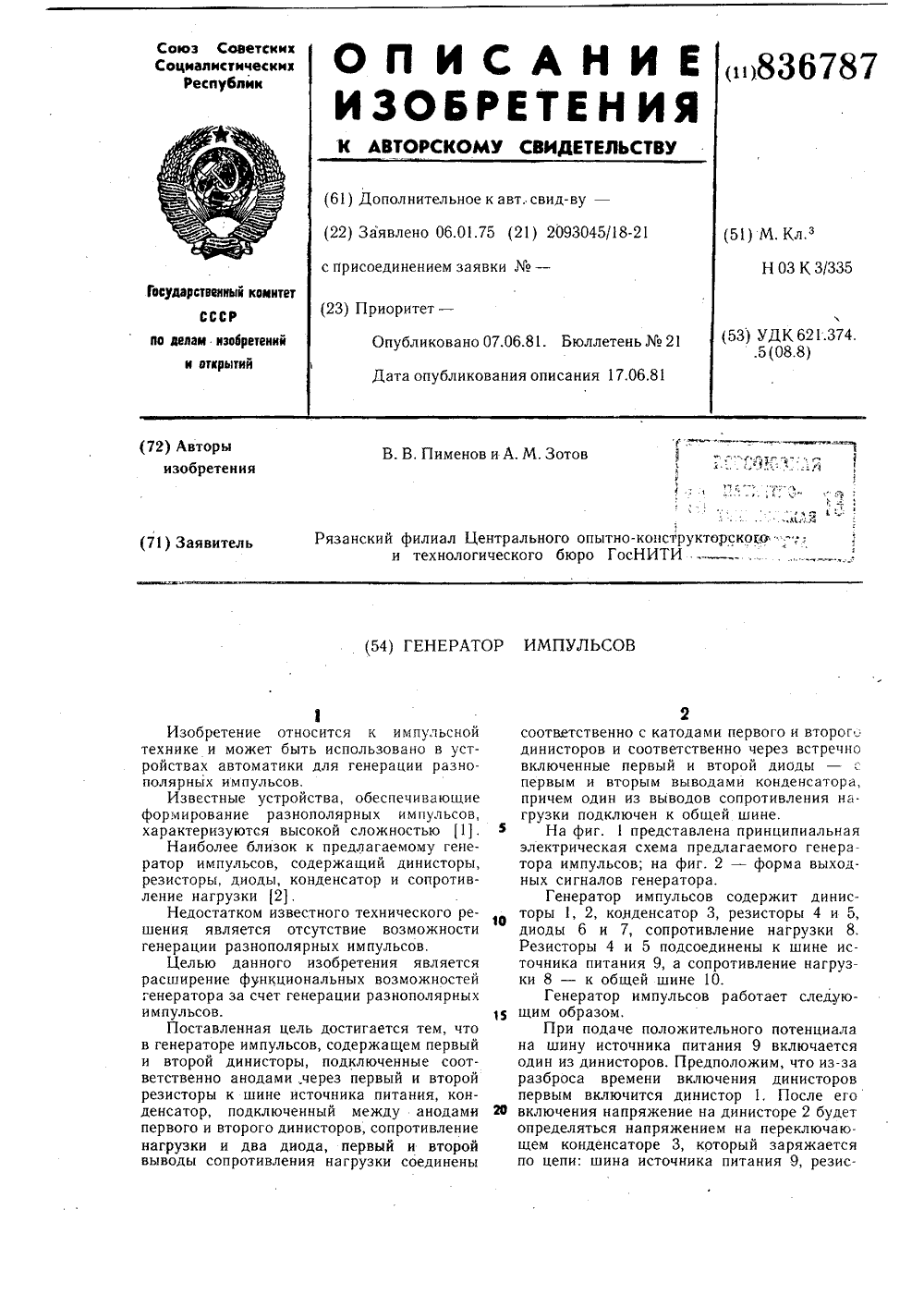

МПК: H03K 3/335

Метки: генератор, импульсов

...Предположим, что из-за разброса времени включения динисторов первым включится динистор 1. После его включения напряжение на динисторе 2 будет определяться напряжением на переключающем конденсаторе 3, который заряжается по цепи: шина источника питания 9, резис. Макаренк ВНИИПИ по 113035, М илиал ПППтор 5, конденсатор 3, динистор 1, общая шина О. По достижении на ксчденсаторе 3 напряжения переключения динистор 2 включится, а динистор 1 выключится, так как он окажется под отрицательным напряжением. Конденсатор 3 начнет разряжаться по цепи: динистор 2, сопротивление нагрузки 8, диод 6,.При этом на сопротивлении нагрузки 8 формируется импульс положительной полярности с амплитудой, примерно равной напряжению переключения динистора 2 (при...

Номер патента: 836706

Опубликовано: 07.06.1981

Авторы: Захарьевский, Зотов, Келейников, Лазарев, Левакин, Литвинов

МПК: H01K 1/50

Метки: ламп, накаливания, наполнения, состав

...для наполнения ламп, имеющихколбу типа ШК произведена исходя изизменения светового потока (световойотдачи) в зависимости от процентногосодержания криптона в аргоне, путем836706 4в Из табл. 1 видно, что экономическийнароднохозяйственный эффект больше 1получается при добавлении в состав аргоновых ламп криптона в пределах 455 30 об.% где Н Н Г , 7 в ,световая отдача.. 1и срокслужбы ламп при 1,- процентном составе наполнения, и последующим расчетом (табл. 1) экономического народнохозяйственного эффекта (ЭНХ) в ото носительных единицах по выражениям, предложенным в "Инструкции по определению экономической эффективности новой техники, изобретений и рационализаторских предложений в электротехнической промышленности" (М., 1978,...

Номер патента: 835829

Опубликовано: 07.06.1981

Авторы: Ведман, Грецкий, Зотов, Рогожин

МПК: B30B 15/20

Метки: гидравлическим, прессом

...при котором часть потока будет сливаться в бак. 25 Зо 35 40 45 50 55 60 После достижения штоком 30 обрабатываемой детали и переключения распределителя 8 в положение, обеспечивающее герметичную коммутацию магистралей 13 и 3, набор давления в рабочей полости 2можно производить путем уменьшения дроссельной щели на плунжере 43, опуская его рукояткой 37 вниз. При этом перемещение штока 30 под давлением происходит до тех пор, пока отключающий кулачок 32не нажмет на конец рычага обратной связи 34, который в этом случае поворачивается уже вокруг опоры 39, поднимая дроссельный плунжер 43 и увеличивая дроссельную щель. Подпор на предохранительном клапане 40 уменьшается до величины, необходимой для останова штока 30, т. е.когда наступает...

Номер патента: 831711

Опубликовано: 23.05.1981

Авторы: Гайсин, Гарифулин, Зайцев, Зотов, Кособоков

МПК: B66C 1/68

Метки: грузов, захватное, кантования, переме-щения

...и невозможность работы с грвами, имеющими различные габаритывысоте.Бель и ого ордена Трудового =льског 6 институтаориоль парка иопыттеоконтрукторскогоИТИ 1" На чертеже представлено предлагаемоеустройство.На подвесных направляющих - .монорельсе 1, установлена приводная тележка 2 и неприводная тележка 3. К тележкам 5присоединена траверса 4 с приводомгрузоподьемным тельфером 5, на барабан которого намотаны два троса 6 и 7. На концах траверсы 4 установлвны блоки 8 и 9, через которые проходят тросыби 7. Трос 6 снабжен захватным органом 10, а трос 7 - захватным органом 11, захватный орган 10 снабжен самотормозящимся редуктором 12 с приводом кантования 13 и установлен на ходовой тележке 14, перемещаемой по стойке 15, неподвижно...

Номер патента: 830362

Опубликовано: 15.05.1981

Авторы: Зотов, Зотова, Фокин

МПК: G05F 1/58

Метки: защиты, источника, питания

...транзистор 1. Датчики 11перегрузки могут быть по сети переменного и постоянного тока.Устройство работает следующимобразом.При включении напряжения сетиток через сопротивление 9, диод 12и сопротивление 2 поступает на базутранзистора 1 и открывает его. Включается реле 4, и через контакты 19 60и 20 напряжение поступает в нагрузку. При перегрузках или коротких замыканиях сигнал "Общая шина" с датчиков 11 перегрузки поступает навход выходного транзистора 1, база 65 транзистора 1 обеспечивается. Напряжение сети через диод 3, сопротивления 8 и 9 поступает на базу удерживающего транзистора б, Транзистор б открыт, транзистор 1 закрыт. При этом контакты 19 и 20 реле 4 размыкаются и пОдается сигнал "Перегрузка", Для повторного включения...

Номер патента: 827397

Опубликовано: 07.05.1981

Авторы: Бураков, Зотов, Павлович, Черный

МПК: C01F 7/54

Метки: криолита, модуля, стабилизации

...модуля криолита, состоящий в поддержании заданной остаточной кислотности по НГ фторалюминиевой кислоты, получаемой на первой стадии процесса в результате взаимодействия плавиковой кислоты с гидратом окиси алюминия путем регулирования подачи гидрата окиси алюминия при постоянном потоке плавиковой кислоты 1.Недостатком такого способа является дискретность информации о ходе процесса, получаемой по данным ручных химических анализов. В связи с этим имеющие место возмущения процесса по входным параметрам (массовый поток и концентрация) своевременно не компенсируются и вызывают значительные колебания модуля криолита в процессе его получения.Целью изобретения является повышение качества криолита за счет уменьшения диапазона колебаний его...
