Завьялов
Устройство для определения прочностных характеристик образцов при изгибе
Номер патента: 862046
Опубликовано: 07.09.1981
Авторы: Аносов, Бахарев, Завьялов, Румянцева
МПК: G01N 3/20
Метки: изгибе, образцов, прочностных, характеристик
...А-Я на фиг. 1.устройство содержит раму 1, установленные на раме 1 неподвижную опору 2 с втулкой 3, установленной с возможностью поворота вокруг оси и накладкой 4, и поворотную опору 5 с накладкой 6, причем концы опоры 5 размещены в подшипниках 7 н 8, силоизмеритель 9, один конец которогосвязан с поворотной опорой 5, а второй - с рамой 1, Опоры 2 и 5 установлены таким образом, что концы 10 и11 накладок 4 и 6, между которымиразмещен образец, лежат в одной плоскости, проходящей через оси втулки3 и поворотной опоры 5, образуют зазор 12, ширина которого выбрана изусловия размещения в нем двух толщиниспытуемого образца 13.Устройство работает следующим об Оразом,Тонколистовой образец 13 помещают,одним концом на вертикально установленную...
Фильтр-сгуститель
Номер патента: 860818
Опубликовано: 07.09.1981
Авторы: Головняк, Завьялов, Карпачева, Кархачев, Кравец, Муратов, Рагинский, Сорока
МПК: B01D 27/12
Метки: фильтр-сгуститель
...проводить эффективную регенерацию фильтрующих элементов за счетмногократной реверсивной (поочередно впротивоположных направлениях) пульсационной промывки их потоком жидкости каквдоль поверхности, так и через поры, Указанная регенерация приводит к повышениюпроизводительности фильтра,На чертеже изображена схема устройства 1 Офильтра-сгустителя.Фильтр-сгуститель включает корпус 1,разделенный плитой 2 с фильтрующимиэлементами 3 на камеру фильтрата и камеру суспензии. Камеры фильтрата и суспензии снабжены упругими элементами 4 и5. К камере суспензии корпуса подсоединеннапример через промежуточный сосуд 6)генератор пульсации 7. Фильтрующие элементы 3 снабжены неперфорированными 20вставками 8.В цикле подготовки и фильтрования...
Висячее покрытие производственного здания
Номер патента: 857385
Опубликовано: 23.08.1981
Авторы: Гродзенский, Завьялов, Петраков, Ружанский
МПК: E04B 7/14
Метки: висячее, здания, покрытие, производственного
...14 покрытия располагается по верхним поясам 6 ферм, жестко прикрепляется к ним и выполняет одновременно функции как ограждающей, так и несущей конструкции, воспринимая всю вышележащую равномерно распределенную нагрузку (собственный вес мембраны, утеплителя, снега и т, п.). Кроме того, мембрана частично включается в работу верхних поясов ферм на крановые и иные нагрузки, приложенные непосредственно к фермам.В свою очередь шпренгели 3, жестко прикрепленные как к мембране 4, так и к)о )5 20 25 30 55 вида усилий: на сжимаюцее усилие от работы надворотной фермы в вертикальном направлении под воздействием вертикальных нагрузок и на сжимающее усилие От работы системы шпренгель -- верхний пояс надворотной фермы под воздействием...
Бетонная смесь
Номер патента: 857069
Опубликовано: 23.08.1981
Авторы: Завьялов, Зализовский, Золотов, Сурин
МПК: C04B 29/04
...20Стальные волокна диаметром 0,2 мм, В: 10.ммНихромовые волокнадиаметром 0,2 мм, В 1 О мм 4,5Шамот фракций 0"5 и 15-10 мм 75Вещества с указанным содержаниемингредиентов обладают следукщимисвойствами:Прочность на сжатиепри нагреве до 1300 оС 89Усадка при нагреве до1300 С, ЖОгнеупорность,"С 1710П р и м е р 2. Готовят составпри следующем соотношении компонентов, вес.7:Высокоглиноземистыйцемент 20Стальные волокна диа-,ометром 0,2 мм,- 1 О ммНихромовые волокнадиаметром 0,2 ммР = 1 О мм 2,5Шамот фракций 0-5и 5-10 мм 75Вещества с указанным содержаниемингредиентов обладают следующимисвойствами:Прочность на сжатиепри нагреве до 1300 С,кгс/см 76Усадка при нагреведо 1300 С, Х 0,4Огнеупорность,0 С 1680П р и м е р 3. Готовят...
Способ защиты электронно-лучевой технологической установки и устройство для его осуществления
Номер патента: 855839
Опубликовано: 15.08.1981
Авторы: Завьялов, Лисин, Михеев, Покровский, Хомский, Шеметов
МПК: H02H 7/10
Метки: защиты, технологической, установки, электронно-лучевой
...14, Коммутирующие конденсаторы 15 подключенык зажимам вентильной обмотки трансформатора. Нулевая точка конценсаторов через дроссель 16 и полностьюуправляемый высоковольтный коммутатор 17 подключена к заземленному полюсу моста. Обратный диод 18 шунтирует коммутатор, управляющий электрод которого через блок 19 управления соединен с выходом АПВ. Системауправления выпрямителем соединенас одним из выходов блока АПВ. Системы откачки подключены через патрубки 21.При возникновении взрывного перепадЬ давления в технологической камере начинает расти ионный ток с датчика 10 и после превышения им уставки элемент 13 формирует сигнал, который поступает на блоки 14, 19 и 20.В технологической камере происходитимпульсное повышение давления, причем...
Гидромуфта
Номер патента: 853229
Опубликовано: 07.08.1981
Авторы: Горохов, Завьялов, Крутик, Усов, Яковлев
МПК: F16D 33/00
Метки: гидромуфта
...установлены зубчатые сателлиты 3, взаимодействующие с центральньп 4 зубчатым колесом 4 выходного вала 5 и связанные с соосными планетарными роторами 6, снабженными ковшеобразнымиэлементами 7 для переноса жидкости,причем каждый планетарный ротор бснабжен герметичным барабаном 8, частично заполненным жидкостью с высокой плотностью, например ртутью, аковшеобразные элементы 7 установленыво внутренней полости. 9 герметичногобарабана 8, причем половина ковшеобразных элементов 7, может быть ориентирована в одну сторону, а другаяполовина - в противоположную, и дополнительно в барабан-водиле 2 на выходном валу 5 установлено лопастное колесо 1 О,Работает гидромуфта следующим образом, 853229При вращении приводным двигателем(на чертеже не...
Устройство для разрушения головжелезобетонных свай
Номер патента: 853010
Опубликовано: 07.08.1981
Авторы: Завьялов, Краснов
МПК: E02D 9/04
Метки: головжелезобетонных, разрушения, свай
...с возмож О ностью поворота относительно первогопосредством силового цилиндра, подвижный захват выполнен в виде сектора с зубчатой нарезкой, размещен в кольцевом пазу, образованном в неподвижном захва те, и соединен с силовым цилиндром посредством зубчатой рейки, шарнирно закрепленной на его штоке, причем зубчатая рейка установлена в продольном пазу, выполненном в неподвижном захвате,853010 Устройство для разрушения голов железобетонных свай, включающее рабоий орган, выполненный в виде имеющих открытый с одной стороны зев для заводки на сваю захватов со сменными накладками, один из которых неподвижно закреплен на свае, а другой подвижно с возможностью поворота относительно первого посредством силового цилиндра, о т л и ч а ю щ е е...
Селектор импульсов по длительности
Номер патента: 851760
Опубликовано: 30.07.1981
Авторы: Завьялов, Скрябин, Смирнов
МПК: H03K 5/26
Метки: длительности, импульсов, селектор
...1 через открытый элемент И 2 проходят на счетный вход счетчика 5. На выходе инвертора 3 при этом устанавливается низкий уровень напряженная, закрывающий элемент И 4. Триггер 12 из исходного единичного состояния переключается в состояние, при котором на его выходе появляется уровень логического нуля.Счетчик 5 переходит к режим непрерывного счете тактовых импульсов, поступающих с выхода элемента И 2.Триггер 7 находится в нулевом ис- . ходном состоянии, а триггер 8 в еди" яичном состоянии.Импульсы тактовой частоты а выхода генератора 1 не проходят на выход элемента И 9, так:как он забло- кирован нулевыми потенциалами с выходов триггеров 7 и 12. Рассмотрим слу-чай, когда длительность входного сигнала равна заданной. Через некоторое...
Формирователь импульсов
Номер патента: 851754
Опубликовано: 30.07.1981
Авторы: Алексеев, Завьялов, Сидоричев, Смирнов
МПК: H03K 5/04
Метки: импульсов, формирователь
...6. В свою очередь, импульс с выхода триггера 5 сбрасываетсумматор 6, устанавливая его в исходное.соси ояние.В результате на выходе триггера 5сформируется импульс длительностью, - частота повторения счетныхимпульсов,При этом коэффициент расширения устройства не зависит от частоты повторения,счетных импульсов.Испопьзование новых, элементов - сумматора и инвертора взамен двух делите 3 861154 4тупления входного импульса, имеется рядвременных интервалов, при которых значение реверсивного счетчика равно нулю,По нулевому значению счетчика на вы, ходе дешифратара вырабатывается сигнал,5который сбрасывает триггер. Таким образом, на выходе устройства сформируетсяимпульс, отличающийся по длительностиот заданного, что может привести к сбоям...
Устройство для подачи и группированияштучных предметов
Номер патента: 850515
Опубликовано: 30.07.1981
Авторы: Завьялов, Истомин, Корб, Несмеянов
МПК: B65B 35/40
Метки: группированияштучных, подачи, предметов
...очередь жестко связан со штоком б силового цилиндра 7. Боковой ограничитель 8 своим одним концом свободно установчен в пазу кронштейна 10 и на противоположном конце имеет ограничивающий штырь 11, против которого на ,приемной. площадке 3 установлен неподвижный упор 12. Расстояние в исходном положении между штырем 11 и 15 упором 12 соответствует половине диаметра подаваемого предмета 2,Устройство .для подачи и группирования штучных предметов работает следующим образом. 20Предметы 2 питателя 1 подаются на приемную площадку 3. Дойдя до конца приемной площадки, предметы воздействуют на конечный выключатель (не показан), который подает сигнал на силовой цилиндр 7 толкателя 4.При работе цилиндра 7 выдвигает,ся его шток 6 с кронштейном 10,...
Запоминающее устройство
Номер патента: 849299
Опубликовано: 23.07.1981
Авторы: Голецкий, Завьялов, Каневский, Кузнецов, Танасюк
МПК: G11C 11/00
Метки: запоминающее
...триггера25 режима работы, на 0-вход которогопоступает логический нуль со входа 5(инверсия сигнала "Вызов" ), в резуль"тате этого последний устанавливается в состоние "0". Сигнал с выходаэлементов 30 И-НЕ поступает также наодин из входов элемента 29 И, на второй вход которого с первого тактовоговхода 32 подаются тактовые импульсыс частотой В 1 (около 6 мГц), которыев результате этого поступают с выходаэлемента 29 И на третий вход 35дополнительного формирователя 24. Впоследний поступают сигналы "Обращение" с инверсного выхода первоготриггера 25 режиме работы на первый вход 33 и состояния "Запись-Чтение" на четвертый вход 6 (с шины записьчтение). Кроме того, сигнал "Обращение" поступает на выход 10 блока 1 управления (в виде логической...
Трехфазный инвертор
Номер патента: 847468
Опубликовано: 15.07.1981
Авторы: Войтович, Завьялов, Лаптев, Моин
МПК: H02M 7/537
Метки: инвертор, трехфазный
...5 менее 83, Выходной фильтр такогое инвертора имеет пренебрежимо малуюмассу, а за счет повышенных частотн перемагничивания сердечников трансФорматоров схемы 13-15 и 22-24 ихчмасса такжЕ резко уменьшена по отношению к известному инвертору,Так как через транзисторы 25 и 26протекает ток, равный сумме токовь- трех Фаз, то при симметричной нагруз 45 ке инвертора эти транзисторы оказываются практически ненагруженными. формула изобретения Цель достигается тем, что в трехфазный инвертор содержащий два трехФазных моста управляемых ключей, между выводами переменного тока одноименных фаз которых включены автотранформаторы со средними выводами, связанными с соответствующими выходнымивыводами инвертора, введен дополнительный трехфазный мост...
Сборный строительный элемент фасонныхблоков гидротехнических сооружений
Номер патента: 844659
Опубликовано: 07.07.1981
Авторы: Дуркин, Жуковец, Завьялов, Мищенко, Мялкин
МПК: E02B 3/14
Метки: гидротехнических, сборный, сооружений, строительный, фасонныхблоков, элемент
...строительных элемент имеет Т-образную форму, выполненное в горизонтальной полкепрямоугольное отверстие и симметричные уступы на вертикальной стойке,ниже которых поперечное сечение эквивалентно отверстию.На Фиг. 1 изображен сборный стро 1 э ительный элемент, вид сбоку, нафиг. 2 - то же, вид в плане; на фиг.3 - то же, вид в аксонометрии; нафиг. 4 - 6 даны варианты фасонныхблоков, собранных соответственно из 20 двух, трех и четырех сборных строительных элементов.Сборный строительный элемент имеет плоскую Т-образную форму с горизонтальной полкой 1, имеющей прямоугольное отверстие 2, и вертикальной стойкой 3, имеющей уступы 4, ниже которых поперечное сечение стойки 3 эквивалентно отверстию 2.Использование изобретения позволяет...
Линия раскряжевки лесоматериалов
Номер патента: 844276
Опубликовано: 07.07.1981
Авторы: Завьялов, Сергиенко, Туркин
МПК: B27B 5/00
Метки: лесоматериалов, линия, раскряжевки
...и цепной 6приемный транспортеры, пильный механизм 1.Известна также линия раскряжевки лесоматериалов, включающая подающий ицепной приемный транспортеры, пильный 10механизм и подъемник лесоматериалов (2.Недостатком известных линий являетсянизкая производительность,Цель изобретения - повышение производительности линии. 15Это достигается тем, что приемныйтранспортер выполнен многоцепным бестраверсным, подъемник снабжен упорными пластинами, которые размещены междуцепями приемного транспортера и имеют 20длину, превышающую длину зоны расположения центров тяжести отпиливаемых сортиментов,На фиг. 1 изображена линия раскряжевки лесоматсриалов, общий вид; на фиг. 2 - 25разрез А - А фиг. 1.Линия раскряжевквключает подающий 12 транспортеры с их...
“устройство для обнаружения расте-ний и неоднородностей ha почве
Номер патента: 843800
Опубликовано: 07.07.1981
Авторы: Гунченко, Завьялов
МПК: A01B 69/04
Метки: неоднородностей, обнаружения, почве, расте-ний
...мощности 4 служит для связи генератора с фазовращателями 3 каждого из вибраторов 2.Резонатор 5 генератора и система вибраторов 2 составляют два взаимосвязанных контура: антенный контур и контур генера тора. Эквивалентное сопротивление антен- НОГО КОНТура СОСТОИТ ИЗ э,а+Хвн.р ГДЕ Хр - сопротивление, вносимое в антенный контур резонатором 5, Эквивалентное сопротивление контура генератора (резона,- тора 5) предстаВляется В Виде Лэ,р+Хвн,а, где Хвн,а - сопротивление, вносимое в резонатор 5 антенным контуром, Связь системы вибраторов и резонатора выбрана сильНОй, ПОЭТОМУ СОПРОТИВЛЕНИЕ Хвн.а СОСТЯВ ляет значительную часть Лэ . ЭквивалентНОЕ СОПроТИВЛЕНИЕ рЕЗОНЯТора 5 Хвн,а+ +А р подобрано так, что в сочетании с выбранным напряжением...
Устройство для магнитной записицифровой информации
Номер патента: 842942
Опубликовано: 30.06.1981
Авторы: Завьялов, Розоринов, Свяченный
МПК: G11B 5/09
Метки: записицифровой, информации, магнитной
...фиг.1).К другому выходу генератора 1 параллельно подключены нулевым установочным входом трехразрядный двоичныйсчетчик 3 и управляющим входом четырехразрядный статический регистр 4,К третьему выходу генератора 1 подключен управляющим входом блок 5 памяти. Выходы регистра 2 объединенывходами регистра 4. Выходь 1 счетчика3 и регистра 4 объединены адреснымивходами блока 5 памяти. зачетный входсчетчика 3 подсоединен к управляющему входу блока 5 памяти. К выходу50 55 поступают на адресные входы блока 5 памяти.Считывание информации из ячеек блока 5 памяти осуществляется с помощью сигнала управления Ы .Информация, считываемая из блока 5 памятипреобразуется счетным триггером 6 в сигнал записи Оь . Сигнал О .содержит три типа временных...
Устройство для высокотемпературнойэкстракции газов из металлов исплавов
Номер патента: 842528
Опубликовано: 30.06.1981
Авторы: Завьялов, Карпов, Орлов, Соболев
МПК: G01N 25/14
Метки: высокотемпературнойэкстракции, газов, исплавов, металлов
...исплавов, включающем кварцевую печьс размещенным внутри нее водоохлаждаемым многовитковым высокочастотным иидуктором, один из витков индуктора,30образует тигель с наклонной направляющей для ввода образцов, причем нап"равляющая имеет два разреза.Устройство для высокотемпературной экстракции газов из металлов сос 35тоит из экстракционной кварцевой печи 1, внутри которой размещен медныйводоохлаждаемый многовитковый высокочастотный индуктор 2 с витком ввиде тигеля 3 и направляющей 4 с40двумя разрезами, кварцевой воронки5, загрузочного устройства 6 со шлифовым соединением 7 и краном 8 длязагрузки материала ванны и анализируемых образцов, отростка 9 с сердечником 10, перемещаемого с помощью электромагнитной катушки 11,отростка 12,...
Гидромеханическая муфта
Номер патента: 842285
Опубликовано: 30.06.1981
Авторы: Завьялов, Крутик
МПК: F16D 33/08
Метки: гидромеханическая, муфта
...лопат. ки достигается с помощью стопорного винта12, конец которого входит в соответствующую впадину звездочки 11,Работа гидромеханической муфты осуществляется следующим образом,Корпус 1 приводится во вращение двигателем, благодаря чему жидкость в корпу-се 1 принимает форму кольца, в которое погружена часть ковшеобразных лопастей 7и внешних лопаток 8,При воздействии рабочей нагрузки постоянного значения на выходной вал 2, корпус 1, планетарные роторы 6, центральноеколесо 3, зубчатые сателлиты 4 и другиеэлементы вращаются как одно целое. Относительное вращение планетарных роторов ботсутствует, и гидромеханическая муфта работает как одно целое без скольжения. Приэтом жидкость располагается в ковшеобразных лопатках 7 таким образом, что...
Формирователь длительностиимпульсов
Номер патента: 839032
Опубликовано: 15.06.1981
Авторы: Завьялов, Сидоричев, Скрябин, Смирнов, Смирнова
МПК: H03K 5/04
Метки: длительностиимпульсов, формирователь
...выходом элемента б совпадения, с третьим входом триггера 2, с четвертым входом элемента 5 совпа"дения и со вторым входом элемента 7 совпадения. Выходы источника 9 двоичного кода соединены с,установочными входами счетчика 1.Устройство работает следующим образом.В .исходном состоянии реверсивный счетчик 1 обнулен, генератор 8 формирует импульсы тактовой. частоты со скважностью, равной двум, триггер 2 инвертирует импульсы тактовой частоты, поступающие с.генератора 8, триггер 3 инвертирует импульсы, формируемые на выходе триггера 2. Сигналом с выхода старшего разряда счетчика 1 на выходе элементов 5 и б совпадения поддерживается высокий потенциал, а на выходе триггера 4 низкий потенциал.По управляющему сигналу (на схеме не показан) в...
Устройство для цифровой магнитнойзаписи
Номер патента: 838714
Опубликовано: 15.06.1981
Авторы: Завьялов, Розоринов, Свяченный
МПК: G11B 5/09
Метки: магнитнойзаписи, цифровой
...при прохождении через трактмагнитной записи-воспроизведения.Цель изобретения - повышение качества воспроизведения.Поставленная цель достигается тем,что в устройство введены универсальный триггер, выход которого соединенс первым входом второго двухвходового элемента И, и сумматор по модулюдва, два входа которогоподключены,один - к выходу счетног-р триггера,другой - к выходу второго двухвходового элемента И а выход к блокумагнитной записи, при этом первыйвход первого двухвходового элемента Исоединен с инверсным входом трехвходового элемента И, а выход - со вторым входом элемента ИЛИ, выход триггера подключен к первому прямому входу трехвходового элемента И, а егоинверсный счетный вход - ко второмувыходу задающего генератора, третийвыход...
Дифференциальный манометр длягазов
Номер патента: 838467
Опубликовано: 15.06.1981
Авторы: Брюханов, Григоровский, Ерицев, Завьялов
МПК: G01L 13/02
Метки: дифференциальный, длягазов, манометр
...б акустическим фильтром 13нижних частот, а входы 8 и 9 снабжены капиллярами 14 и 15.Устройство работает следующим образом,Колебания мембраны 2 задаются ееприводом 3, подключенным к выходуусилителя 12, вход которого подключен к выходу устройства 11 сравнения, к одному из входов которого подключено напряжение Уставки Оу, ако второму - выход датчика 10 давления, помещенного в измерительной камере 7. При этом датчик 10 давления,,схема 11 сравнения с напряжениемуставки О, усилитель 12, привод 3мембраны и сама мембрана 2 образуютсхему стабилизации уровня пульсаций 45давления в измерительной камере 7.При этом, если давление газа в измерительных камерах б и 7 равны,т.е. измеряемая разность давленийьР -- О, вялая мембрана 5 практически без...
Образец для определения температур-ной деформации бетона
Номер патента: 838328
Опубликовано: 15.06.1981
Авторы: Завьялов, Зализовский, Колпаков, Месеняшин
МПК: G01B 11/16
Метки: бетона, деформации, образец, температур-ной
...деформации бетона; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1,Образец 1 выполнен в виде стержня ци 1 р линдрической формы с двумя сквознымиотверстиями 2 и 3 в форме гиперболоидов вращения, расположенными у каждого торца цилиндра, оси которых параллельны между собой и перпендикулярны оси образца, а наименьшие сечения отверстий проходят через ось образца. В качестве реперов используют точки 4 в указанном сечении образца. Измерение с помощью образца осущест Е вляется следующим образом.Для определения температурной деформации образец 1 нагревают. Образец 1 равномерно нагревается вследствие его цилиндрической формы и наличия сквозных отвер838328 Формула изобретения Составитель Б. Евстратов Редактор Н....
Датчик скважности тока
Номер патента: 836752
Опубликовано: 07.06.1981
Авторы: Завьялов, Мустафа, Угренинов
МПК: H02P 9/02
Метки: датчик, скважности
...прерывистого переменного тока (фиг. 2 а) по.является напряжение (фиг, 2 в). Величины скачков этого напряжения при появлении и исчезновении тока определяются величинами первой производной изменения тока в эти моменты и индуктивности дросселя.Смена знака напряжения (фиг. 2 в) при протекании однойполуволны тока (Фиг2 а) происходит в момент достиже ния током максимума, когда первая производная тока равна нулю. Напряжение (фиг. 2 в) прсле выпрямления выпрямителем 6 преобразуется в напряжение (Фиг. 2 г) и через резистор 7 подается на суммирующий вход компаратора. В результате воздействия двух сигналов, по даваемых на один и тот же (в данном случае неинвертирующий) вход компаратора, выходное напряжение компаратора имеет положительную...
Устройство для организации очереди
Номер патента: 834701
Опубликовано: 30.05.1981
Авторы: Завьялов, Медведев, Хомич
МПК: G06F 9/50
Метки: организации, очереди
...1 - гп устройства поступают заявки-сигналы, требующие обслуживания, которые через элемент ИЛИ фиксируются на первом циклическом счетчике 9, определяющем текущий номер очереди заявки. 5Одновременно с помощью шифратора 3 сигналы заявок преобразуются в соответствующий и-разрядный двоичный код канала, и по адресу, соответствующему номеру очереди заявки, этот код записывается в блок 4 памяти. 10При этом, если на входы 1 шифратора 3 случайно поступит одновременно несколько сигналов заявок, то формирование кода адреса не происходит, а первый циклический счетчик 9 блокируется,Сигналы на обслуживание заявок поступают на вход второго циклического счетчика 5, фиксирующего текущий номер обслуживаемой заявки со входа 10, Считывание двоичного кода...
Способ определения содержания кис-лорода b гафнии и сплавах ha егооснове
Номер патента: 834477
Опубликовано: 30.05.1981
Авторы: Завьялов, Карпов, Левин, Натансон, Орлов, Семин
МПК: G01N 25/14
Метки: гафнии, егооснове, кис-лорода, содержания, сплавах
...комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5,на содержание кислорода применяютв основном как арбитражный.Цель изобретения - повышение чувствительности и производительности анализа при определении содержания кислорода в гафнии и сплавах на егооснове.Поставленная цель достигается тем,.что в способе определения содержаниякислорода в гафнии и сплавах на егооснове, заключающемся в растворениианализируемого образца в металличес-.кой ванне, находящейся в графитовомтигле вакуумной индукционной печи,экстракции кислорода в газовую фазус последующим его количественнымопределением, в качестве материала 15ванны используют ниобий при 23602500 С,П р и м е р. Анализ образцовгафния с содержанием...

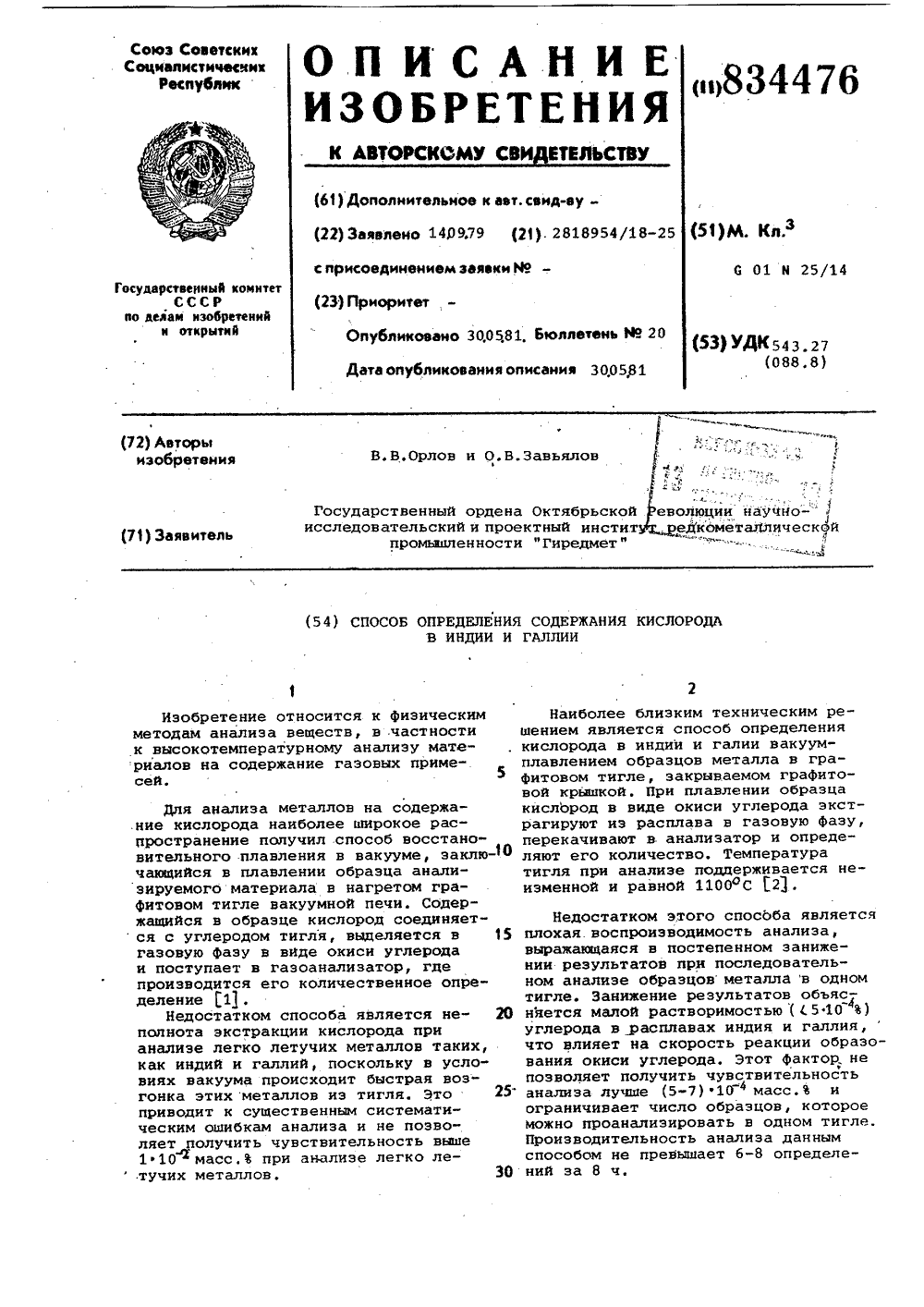

Способ определения содержаниякислорода b индии и галлии
Номер патента: 834476
Опубликовано: 30.05.1981
Авторы: Завьялов, Орлов
МПК: G01N 25/14
Метки: галлии, индии, содержаниякислорода
...10 . Образцыиндия (10 шт) и галлия (8 шт) массой .0,5-1,0 г помещают в загрузочноеустройство установки,В вакуумной экстракционной печидегаэируют графитовый тигель сграфитовой крышкой при 20000 С дополучения поправки контрольного опыта не вьмае 1 10 4 масс.% в пересчетена массу образца в 1 г. Затем температуру тигля понижают до 11000 Си вводят в него кусок индия (илигаллия) массой 1 г для удалениягазов, выделяющихся при контакте 40тигля с расплавом металла. Повышением температуры до 1900 оС удаляютиэ тигля расплав металла и сновапонижают до 1100 оС, При этой температуре измеряют поправку контрольного опыта за 3 мин, которая составляет 810 5 % на образец массой 1 г.Затем из загрузочного устройствав пустой тигель вводят образец...
Шихта для изготовления динасовыхогнеупоров
Номер патента: 833852
Опубликовано: 30.05.1981
Авторы: Гольдшмидт, Данильченко, Завьялов, Мохненко, Романенко, Тотченко, Турчинова, Халин
МПК: C04B 35/14
Метки: динасовыхогнеупоров, шихта
...связующее, содержит в качестве органического связующего древесную смолу холодного отверждения чри следующем соотнсшении компонентов,весе%Кальцийсодержащий компонент(в пересчете на СаО) 1,0-2 й 5Железосодержащийкомпонент в пересчетена ЕеО ) 0,2-2,5Древеская смола холодного отверждения 0,5-2,0Кремнеземистый наполнитель ОстальноеОбразцы готовят полусухим прессованием при влажности масс 4-5% до кажущейся плотности 2,2 г/см,3Содержание и свойства предлагаемых и известного состава шихт прйведены в таблице.833852 Компоненты и свойства составов Состав, вес,% Известный Предлагаемые2 95,5 КварцитСажа-смолистая пульпа 98,4 93,0 96,0 0,2 Известьсодержащийкомпонент (в пересчетена Сао) 1,0 2,0 2,0 2,5 0,1 1,0 2,3 2,0 0,5 1,0 29,1 21,5 18,5...
Регенеративный делитель частоты
Номер патента: 828367
Опубликовано: 07.05.1981
Автор: Завьялов
МПК: H03B 19/12
Метки: делитель, регенеративный, частоты
...25 делителя частоты автогенератор, выполненный на двух каскадах - первый каскад по схеме ОБ (транзпстор 1) и второй каскад по схеме ОК (транзпстор 2) не работает, так как в этом случае благодаря на- ЗО пряжению, снимаемому с резистора 7, 828367транзистор 3 генератора постоянного токазакрыт, а транзистор 4 эмиттерного повторителя открыт и весь ток, поступающий через резистор 8 от источника напряжениясмещения Е, ,в цепь эмиттеров транзисторов 3 и 4, проходит через транзистор 4 накорпус,При подаче на вход регенеративного делителя частоты входного сигнала с амплитудой, превышающей пороговое значение, 0в цени коллектора транзистора 3 возникнут импульсы тока, следующие с частотойвходного сигнала.Импульсы тока из цепи...
Инвертор
Номер патента: 828336
Опубликовано: 07.05.1981
Автор: Завьялов
МПК: H02M 7/537
Метки: инвертор
...Параллельно им подключены форсирующие цепи, состоящие из транзи,сторов 18, 19 и диодов 20, 21, Для ограничения импульсов тока последовательно с диодами могут быть включены балластные резисторы (пунктир). Резисторы 22 и 23 служат для форсирования процесса включения управляющих транзисторов, Управление форсирующими транзисторами производится через формирователи 24 и 25 импульсов, которые управляются от блока 26 управления, формирующего прямоугольное ,направление и управляющего работой всех управляющих транзисторов (10 - 13). Выходные напряжения блока управления изменяются в противофазе, а синхронизация формирователей производится по переднему фронту прямоугольного напряжения.Инвертор работает следующим образом.Пусть под действием...
Рабочий орган землеройной машины
Номер патента: 825789
Опубликовано: 30.04.1981
Авторы: Баянников, Ефремов, Завьялов, Кацин, Куринский, Литвиненко, Матвеенко, Мусонов, Попов, Сакулин
МПК: E02F 3/76
Метки: землеройной, орган, рабочий
...на фиг. 5 - то же, вид сзади в изометрии.825789 Рабочий орган землеройной машины включает отвал 1, в нижней части которого закреплен режущий нож 2. В отверстиях отвала установлены подпятники 3 и 4, закрепленные на тыльной стороне отвала 1, Внутренняя поверхность подпятников 3 и 4 выполнена в виде полусфер, взаимодействующих со сферической наружной поверхностью сопел 5, частично выступающих за отвальную поверхность, Таким образом, подпятники 3 и 4 и сопла 5 образуют сферический шарнир, каналы 6 сопел . служат для подвода сжатого воздуха,На тыльной стороне отвала сопла5 одного ряда соединены кронштейнами 7. Поворот сопел 5 относительно отвала осуществляется гидроцилиндрами 8, шарнирно закрепленными на толкающих брусьях (не показано),...
