Винниченко

Номер патента: 987563

Опубликовано: 07.01.1983

Авторы: Винниченко, Костромеев, Преждо, Хащина

МПК: G02F 1/07

Метки: керра, ячейка

...постояннымИзменения электрооптической констан ты Керра силоксана проводят при нормальном атмосферном давлении для длины волны света 1=632,8 ям. При 6=20 С электрооптическая константа исследуемого линейного силоксана составляет 0,08 10 м/В, а циклического,05 "10 м/В . Полуволновое напря жение раскрытия при длине электродов 80 мм составляет 11,8 кВ для первого состава и 13,4 кВ для второго состава,Таким образом предлагаемое изобретение позволяет улучшить фазовые характеристики и уменьшить погрешность фазовых сдвигов, определяемых характериотиками сред и конструкцией ячейки. 3 98756На фиг, 1 схематически показана ячейка Керра; на фиг. 2 изображены виды поляризации прошедшего ячейку Керра плос"цкополяриэованного света в зависимостиот...

Номер патента: 940692

Опубликовано: 07.07.1982

Авторы: Бронштейн, Винниченко, Жарбосинов, Лешко, Рикк

МПК: A01F 25/08

Метки: активного, вентилирования, досушивания, методом, сена, скирдах

...канал 1, каркас 2, установленный на опоре 3. Каркас снабжен механизмом подъема, выполненным в виде ряда соединенных попарно с помощью шарниров 4 звеньев 5 - 7, Нижнее звено 5 шарнирно соединено с опорой 3, верхнее звено 6 - с каркасом 2, а замыкающее звено 7 соединяет опору 3 с каркасом 2. Звено 7 соединено с концом тягового троса 8, перекинутого через блок 9, установленный на каркасе 2, и снабженного кольцом 10 для соединения с крюком 11 на звене 7 при переводе кар каса в транспортное положение. Для удер. жация каркаса в поднятом рабочем полокенни предусмотрены упоры 12. Установка включает вентилятор 13, соединенный с воздухоподводящим каналом 1 посредством гибкого рукава 14, 3Установка работает следующим образом, Каркас...

Номер патента: 938260

Опубликовано: 23.06.1982

Автор: Винниченко

МПК: G05B 15/00

Метки: тиристорным, электроприводом

...времени 1и й - на выходахэлементов 25 и 21 соответственно.Каждый из импульсов, сформированный на выходах элементов выделенияпереднего фронта импульсов 23, 25,27, проходя через элемент ИЛИ 30, вмоменты времени й, 1 С 1 производит установку счетчика 38 в исходное (нулевое) состояние, поспе чего счетчик вновь начинает переходв состояние, соответствующее количеству импульсов, поступивших на его50счетный ход с выхода генератора 39.Подобным образом производитсязаполнение импульсами и перевод висходное (нулевое) состояние счетчика 37 импульсами, сформированнымина выходах элементов выделения переднего фронта импульсов 24, 26 и28 и приходящими на установочныйвход счетчика 37 через элемент ИЛИ 29 в моменты времени й , й и С соответственно,...

Номер патента: 896681

Опубликовано: 07.01.1982

Авторы: Винниченко, Ермаков, Зори, Хламов

МПК: G11B 5/09

Метки: записи-воспроизведения, информации, цифровой

...подсоединенного выходами к элементу ИЛИ 9, выход которого соединен с делителем 10 частоты,Устройство содержит также счетчик 11 числа кодовых комбинаций, включенный между выходом источника 1 цифровой информации и вторым входом переключателя 2 кодовых комбинаций импульсов, блок 12 выявления контрольной кодовой комбинации, выход которого подключен ко входу делителя 10 частоты, регистр 13 сдвига и счетчик 14 числа разрядов. При этом регистр 13 сдвига подсоединен к одному из выходов дифференциального усилителя 8 воспроизведения и к выходу делителя 10 частоты, а счетчик 14 числа разрядов соединен с первым входом блока 15 разрешении выдачи цифровой информации, подсоединенного к выходной шине 16. Предлагаемое устройство содержит, кроме...

Номер патента: 887476

Опубликовано: 07.12.1981

Авторы: Винниченко, Гюнтер, Лернер, Луценко, Тугушева, Цветкова

МПК: C02F 1/52, C02F 1/74

Метки: вод, сточных, щелочных

...в трехвалентную. форму, обеспечивающую эффективный процесс коагуляции. Увеличение продолжительностиаэрации свыше 10 мин экономическинецелесообразно.Интенсивность аэрации менее0,6 м/мамин не обеспечивает количество кислорода, необходимое дляокисления двухвалентного железа втрехвалентное. Интенсивность аэрациисвыше 0,8 м/мамин приводит к измельчению и худшему осаждению хлопьевгидроокиси железа, а также к перерасходу электроэнергии,Из б Исход наясточная вода вестныи способПредлагаемый спосо Вода Вода после подкислениясточнойводыН.ЯО 4 иотстаивания после под- щелачивания известью, коагулирования РеЯО 4 и отстаива- ния после смешения сбытовойсточнойводой всоотношении 1:4 иотстаивания после коагулированияРеЯО, аэрациии отстаивания Содержание...

Номер патента: 885259

Опубликовано: 30.11.1981

Авторы: Бондарев, Винниченко, Есенсариев, Рикк, Сейтбеков

МПК: C14B 1/00

Метки: мездрения, шкур

...на фиг.2,Машина для мездрения шкур содержит ножевой вал 1, подающий вал 2 и транспортирующие валики 3 и 4, установленные на рычагах 5 и б, шестерню 7, расположенную перед ножевым валом 1 параллельно ему, зубчатый сектор 8, кинематически связанный с шестерней 7 и установленный на рычагах 5 соосно с их осью качания. Оси транспортирующих валиков 3 и 4 расположены на делительных окружностях шестерни 7 и зубчатого сектора 8. Транспортирующий валик 4 подпружинен относительно валика 3.Машина работает следующим образом.Расправленная шкура укладывается натранспортирующий валик 3 и подающий вал 2, находящиеся в отведенном от ножевого вала 1 крайнем положении, и подается в рабочую зону вращением подающего вала 2 и транспортирующего валика 3 и...

Номер патента: 826333

Опубликовано: 30.04.1981

Авторы: Аглиуллин, Винниченко, Должанский, Избинский, Корюкин, Курмаев, Лангер, Маслов, Михайлов, Одинцов, Постников, Стихарев, Сухов, Тараненко

МПК: G06F 3/147

Метки: информа, отображения

...15,Устройство работает следующим образом.Считываемые иэ блока 4 буфернойпамяти. коды слов представления поступают в блок 8 памяти строки слов.Число считываемых строк слов определяетея числом индикаторов, на которыхраспределяется информация, запоминаемая в блоке 4 буферной памяти, дляодновременного наблюдения, Заполнениеблока 8 памяти каждой строки словпроизводится поочередно. Например, если в качестве индикаторов применяютсядва телевизионных монитора и для Формирования иэображения строки символов отводится время в течение восьмителевизионных строк (семь на символпри числе точек разложения 5 х 7 и однастрока иа интервал), то в течение интервальной телевизионной строки производится заполнение поочередно блока 8 памяти строки слов...

Номер патента: 826015

Опубликовано: 30.04.1981

Авторы: Винниченко, Ефанов, Миллер, Парамонов

МПК: E21F 1/00

Метки: 826015

...цель достигается тем что известное устройство снабженотросом,. прикрепленным к одной стороне заслонки и возвратной пружинойг прикрепленной к другой стороне зас - лонки, установленной в направляющих паза ., которые выполнены на наружной поверхности патрубка, при этом клапан выполнен в виде элипсовидного шибера, шарнирно соединенного с заслонкой., "70.вс С"р ие при ИЦР -.ЕЛ 1 Т1 И: Т ЕГ 1е ),1 н состоянии; на фиг, 5 - шибер, Общийвид,Устройство для разгазирования содержит металлический патрубок 1 с укрепленными на нем направляю 5 ими 2 иуплотнением 3 заслонки . кольца 1 дл яс 0 е д и н е и ",. л Г в е н т и л я ц и О н н ьъ 1 с т а в О 1(,подвески 5 и кронштейн б для крепления возвратноя пру 11(ины 7 Внутри п 1 ат 1."рубка на оси 8...

Номер патента: 767545

Опубликовано: 30.09.1980

Автор: Винниченко

МПК: G01G 11/04

Метки: весы, конвейерные

...13 и14, та что сердечники 10 и 11 входятв них.Индуктивности ,; Е катушек 13 и14 являются элементами колебательныхконтуров двух генераторов Г, и Гчастотыкоторых могут управляться напряжением (например; с помощью варикондов) тахогенератора ТГ, связанно "-го с транспортерной лентой. Оба генератора Г, и Г работают на смесительСм, выходом которого является частотаравная разности их частот.Весы работают следующим образом, 25движущийся на транспортерной лен" те груз силой своего веса воздейству" ет на грузоприемную платформу 2, бла годаря чему создается вращательныймомент, приложенный к торсиону 3 в"опорах 4. Вследствие этого торсионзакручивается, например, по часовой Стрелке на угол, пропорциональный .весу...

Номер патента: 748468

Опубликовано: 15.07.1980

Авторы: Аглиуллин, Винниченко, Должанский, Избинский, Корюкин, Курмаев, Лангер, Маслов, Михайлов, Одинцов, Постников, Стихарев, Сухов, Тараненко

МПК: G06K 15/20

Метки: информации, отображения

...блока 13 для пояснения контролируемых параметров.Разряды постоянной части поступаот в буферную память 4 из генератора кодов констант и команд представления 5 (фиг. 26) Очередность поступления слов из генератора кодов констант и команд представления 5 задается входящим в его состав формирователем набора предложений, в котором хранятся временные развертки набора предложений постоянной части отображаемой информации,. запуск каж дой временной развертки из общего набора предло: ний производится стробом продешифрованного кода соответствующего предложения. Коды предложений поступают из входящего в сос тав генератора констант и команд представления 5 формирователя страниц инструкций отображения, в котором формируется последовательность кодов...

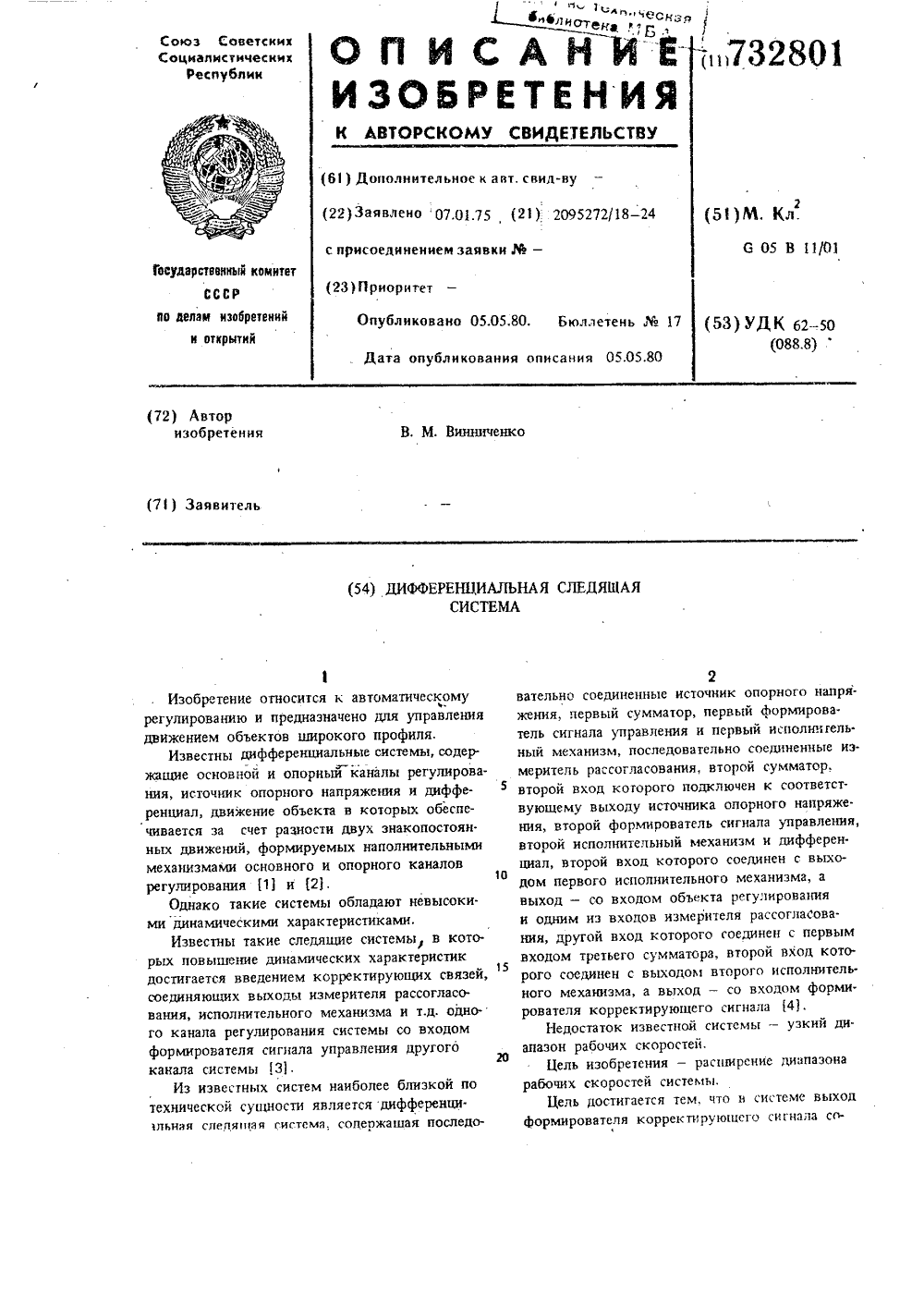

Номер патента: 732801

Опубликовано: 05.05.1980

Автор: Винниченко

МПК: G05B 11/01

Метки: дифференциальная, следящая

...2 регулирования своего максимального значения и при дальнейшем росте скорости входного воздействия (момент времени т,) на фиг, 2) сигнал на выходе сумматора 12 становится отличным от нуля. Тогда при необходимости обеспечения скорости движения объекта 8 выше максимальной разности скорос. тей опорного и основного каналов 1, 2 регу. пирования формирователь 14 корректирующего сигнала в зависимости от выходного сигнала сумматора 12 формирует корректирующий сигнал таким образом, что, поступая на вход сумматора 10, этот сигнал изменяет скорость опорного канала 1 регулирования, увеличивая тем самым, разность скоростей движения, создаваемых опорным и следящим каналами 1, 2, до требуемой величины.В момент времени та (фиг. 2) скорость движения,...

Номер патента: 709341

Опубликовано: 15.01.1980

Авторы: Винниченко, Ерофеев, Ковган, Мигунов

МПК: B24B 21/00

Метки: ленточного, шлифования

...регулируемой силовым устанавливая дроссель 12 через шатунцилиндром 14, а также взаимодействует 16 в положение расчетной величины рабос переключателем 15, который служит чей подачи. По мере затупления лентыдля перехода с ускоренной подачи на ра-(ипи увеличении площади обработки) прибочую,Кинематическая связь коромысла 8 данной рабочей подаче увеличивается нас регулятором дросселя 12 может быть тяжение ее ведущей ветви, в результатеосуществлена, например, шарнирно соеди- чего коромысло 8 вновь поворачивается,ненным с ними шатуном 16. Шток 17 си- уменьшая через дроссель 12 рабочую полового цилиндра 14 (цилиндра изменения И дачу. Таким образом, устройство не доскорости подачи) взаимодействует с копускает перенапряжения ленты, что преромыслом...

Номер патента: 648942

Опубликовано: 25.02.1979

Авторы: Винниченко, Новоселов

МПК: G05B 11/01

Метки: приводом, следящим

...Движок погенциомегра 4, кинемагически соединенный с выходом исполнительного механизма 5, соединен элекгричес 25ки с входм реле реверса 13 через.замыкающие контакты 19 блока совпадения .15, с вторым входом компаратора 6 ичерез замыкающие контакты 18 реле запуска 20 с вторым входом переключате 30ля 10, управление которым осуществляется компаратором 6.Реле времени 14 служит для исключения возможности ложного срабатывания33электромагнитных реле блока совпадений15 в начальный период работы устройства. Размыкаюшие конгакгы 22 реле времейн соединяют средний неподвижный вывод погенциометра 4 с вторым входом40блока совпадений 15.Блок совпадений 15 служит для определения соотношения знаков требуемоймаксимальной скорости и требуемой скорости в...

Номер патента: 645072

Опубликовано: 30.01.1979

Автор: Винниченко

МПК: G01N 27/86

Метки: электромагнитного

...взаимодействия с объектами контроля, выполнена в 25 виде жесткой петли.Однако и этот преобразователь не обеспечивает требуемой надежности контроля,так как его обмотки, пресвязи преобразователя сраторным блоком, не имщиты.Цель изобретения - пности контроля.Поставленная цель дря тому, что часть витклю, выполнена в виде кпровода с замкнутымные обмотки трансформтороидальными и ох вральный проводник коавода.Петля и центраального токопровлыми.На чертеже предпреобразовательконтроля.Преобразователь состолой петли 1, коаксиальнобразованного центральни внешним проводникомцом 5 с одной стороны илей 1 с другой, тороиди 7, предназначенных дллительно-генератор ным645072 Подписное зд.ираж 108 ПО акаа 2473/8 ография, лр. Сапунова, 2...

Номер патента: 624252

Опубликовано: 15.09.1978

Авторы: Винниченко, Должанский, Кузнецов, Ляхович, Чижов

МПК: G06K 15/20

Метки: информации, лучевой, отображения, трубки, экране, электронно

...подключен 50к выходу регистра символа 6. Выход элемента ИЛИ 12 через дешифратор 13 изнаковую матрицу 14 связан с первымвходом второго формирователя импульсов15, второй вход его подключен к выходу 55триггера 9, а третий вход соединен с выходом блока синхронизации 1 выход форМироватепя соединен с телевизионным приюмником 16,Елок памяти строки символов 4 предназначен для запоминания символов однойстроки на время ее развертки.Регистр кода 5 и регистр символов 6служат для запоминания соответственнокода коррекции и кода символа на времяразвертки символа на части телевизионнойстроки.Устройство работает следующим образом,В первом формирователе импульсов 2но командам блока синхронизации 1 формируется адрес обращения к блоку буфернойпамяти 3....

Номер патента: 603954

Опубликовано: 25.04.1978

Авторы: Бирюков, Бралгина, Винниченко, Кобзев, Новоселов

МПК: G05B 23/00

Метки: настройки, систем, следящих

...СС, коэффициент передачи сигнала обратной связи по скорости и коэффициенты усиления по точному и грубому отсчетам. В этом случае настройка СС должна производиться в строго определенной последовательности: настройка балансировки СС (так называемое симметрирование), настройка ко;ффициента передачи сигнала обратной связи по скорости, настройка коэффициента усиления по точному отечету и, накбнец, коэффициента усиления по грубому отсчету.После соединения блока 2 с настраиваемойСС 7 и блока 3 с потенциометром 8, изменяющим балансировку СС, включают устройство. При этом пробный сигнал в СС не подается,а настройка СС производится по минимуму еестатической ошибки. В этом случае блок 2подключает к входу блока 1 сигнала ошибки СС.Поступающий...

Номер патента: 601653

Опубликовано: 05.04.1978

Автор: Винниченко

МПК: G03G 13/00

Метки: записи, электростатической

...на записывающих электродах до тех пор, пока величина потенциала на них не установится меньше напряжения основного раз ряда. на фиг. 4 - записывающий и разрядиыи электроды относительно поверхности носителя записи; иа фиг, 5 - пример реализации способа.Устройство для электростатической записи содержит носитель 1 записи, опорный электрод 2, записывающие электроды 3 и 4, разрядный электрод б, электроннолучевую трубку 6, схему 7 управления и источник 8 фиксации уровня разряда.Способ электростатической записи заключается в следующем. Носитель записи 1 помещают между опорным электродом 2 с одной стороны и записывающими электродами 3 и 4 экрана, а также разрядным электродом 5 с другой. Запись производят с помощью электроннолучевой трубки...

Номер патента: 597029

Опубликовано: 05.03.1978

Авторы: Винниченко, Графов, Курмаев, Левинсон, Ляховский, Мельников, Михайлов, Новиков, Одинцов

МПК: H01J 31/08

Метки: записи, трубки, экрана, электроннолучевой, электростатической

...экранов, упрощение технологического процесса и снижение его трудоемкости,Цель .достигается тем, что на боковуюповерхность полого стеклянного цилиндра наматывают виток к витку остеклованную проволоку, закрепляют концы проволоки, вставляют внутрь другого цилиндра из стекла,нагревают наружный цилиндр выше темпераОтуры размягчения стекла, при этом температуру внутреннего цилиндра , ,поддерживаютниже температуры размягчения стекла, производят спекание боковых поверхностей цилиндров между собой и после охлаждениямонолит разрезают по образующей на экранные пластины,П р и м е р. Остеклованную молибденовую проволоку диаметром до 100 мкм наматывают виток к витку на боковую поверхность стеклянного иэ молибденового стекла С 49-2) полого...

Номер патента: 573791

Опубликовано: 25.09.1977

Авторы: Винниченко, Шебанов

МПК: G03G 13/045

Метки: записи, сигнала, электрического, электрографической

...запись электри ческаго сигнала по предлагаемому спо.обу происходит следующим образом.На поверхность-движущегося носителя электростатической записи наносятзаряды скрытого изображения записыва Ь емого электрического сигнала, котороепроявляют противоположно заряженнымиокрашенными частицами и закрепляютПеред проявлением кроме того, на поверхность носителя электростатической Ю записи наносят заряды скрытого изобра"жения параллельных равноотстоящих линий. Нанесение зарядов скрытого изобрВ"ження параллельных равноотстоящих,ли"ний проводят до нли после нанесения э(а"рядов скрытого изображения эаписывае"мого электрического сигнала. При этомзаряды скрытого изображения записывавмого электрического сигнала.При предлагаемом...

Номер патента: 573228

Опубликовано: 25.09.1977

Авторы: Винниченко, Курсов, Рукавицын, Середенко

МПК: B21D 28/30

Метки: отверстий, пробивки, радиальных

...содержат паунсоны 6, установленные в пуансонодержателе 7 и взаимодейстую шие с оправкой-матрицей 8, неподвижно закрепленной на корпусе. Каждый штамп содержит также упругий элемент 9, прижим 10 ихвостовик 11. С хвостовиком взаимодействуеткоромысло 12, качающееся вокруг оси 13, 30закрепленной в корпусе, Другой конец коромысла взаимодействует через толкатель 14,несущий ролик 15, с одним из кулачков.Штампы снабжены пружинами 16, служащими для отвода прижимов и пуансонов от изделия после возвращения диска в исходноеположение.Устройство работает следующим образом.Иэделие помещают между матрицей иприжимом по упору (на чертеже не показан) 40со стороны штампа, который первым осуществляет зажим изделия,При включении гидроцилиндра шток,...

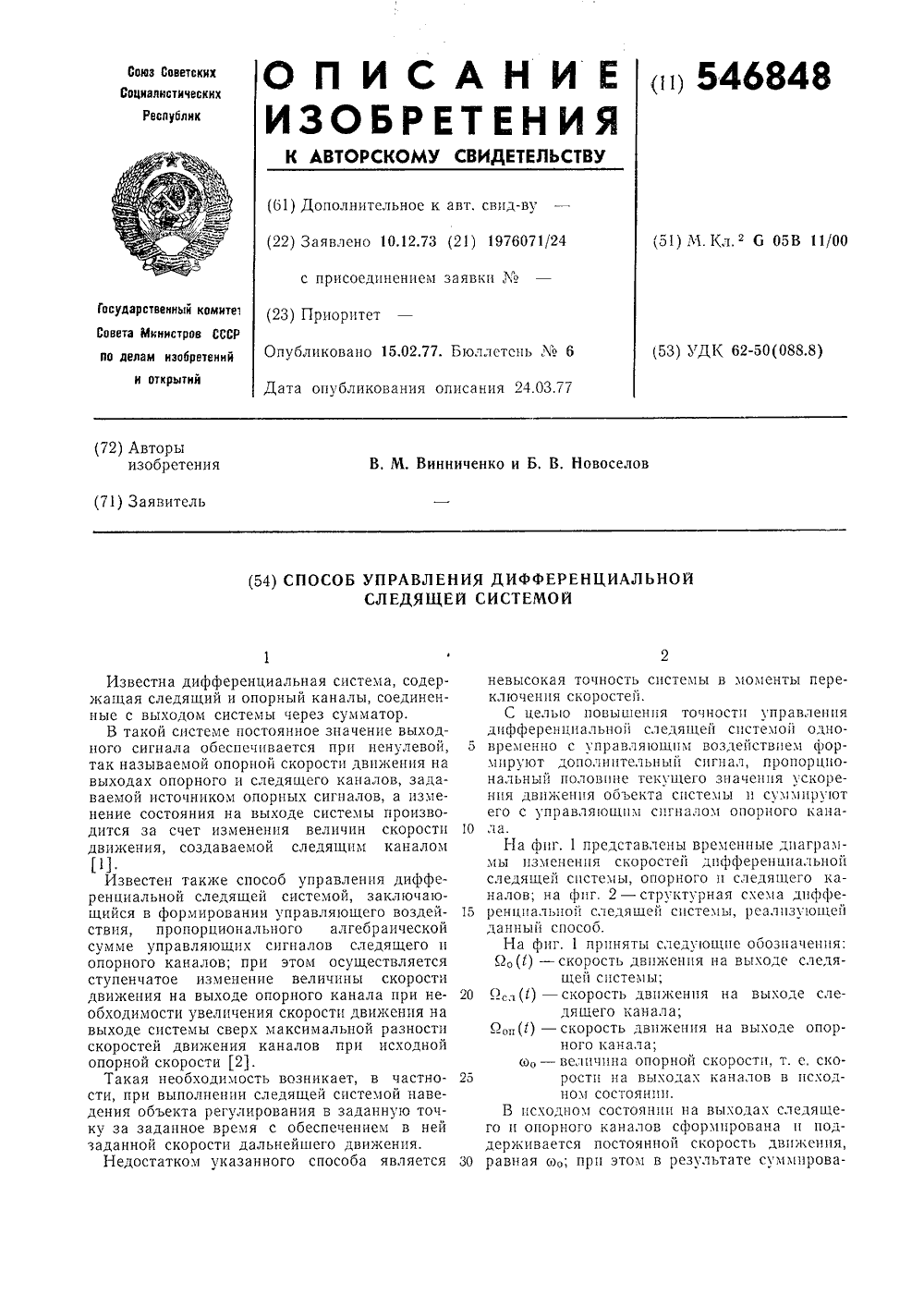

Номер патента: 546848

Опубликовано: 15.02.1977

Авторы: Винниченко, Новоселов

МПК: G05B 11/00

Метки: дифференциальной, системой, следящей

...которого поступает это воздействие, отрабатывает его, на входе опорного канала формируют дополнительный сигнал, пропорциональный половине текущего значения ускорения движения. При этом скорость движения на выходе опорного канала изменяется так, как это показано на фиг. 1,в, и в результате этого снижается величина скорости движения на выходе следящего канала, отрабатывающего вторую половину текущего значения ускорения движения.При этом в том случае, когда знак требуемой скорости движения при выполнении наведения объекта не совпадает со знаком опорной скорости на выходе опорного канала его скорость может изменить свой знак, принимая к моменту окончания наведения исходное значение о,; если же знаки этих скоростей совпадают, то происходит...

Номер патента: 516016

Опубликовано: 30.05.1976

Авторы: Винниченко, Новоселов

МПК: G05B 11/01

Метки: воздействия, привода, следящего, управляющего, формирования

...36 реле 4 запуска.С целью ком пепсации скоростной ошибкии г Ри) Л 13 В с Л с 31 с и Г 1 Я л, и Р 0 и 0 Р и и О 31 Я л ь и 1 Й65 скорост 3 ВКОЛИОГО ВозлеЙсви)1, Э 0 Осмпссст 51601650 55 60 65 влено соединением входа датчика 13 входного воздействия с третьим входом сумматора 19.Работа устройства для формирования управляющего воздействия двухдвигательпого дифференциального следящего привода происходит следуощим образом.Счетно-ресцающий блок 1 по полученным сигналам о требуемых угле наведения, времени Т и требуемой скорости ср дальнейшего движения объекта регулирования в этот момент определяет величину и знак требуемой максимальной скорсти срдвижения и величину модуля максимального ускорения срдвнхсеция; эти величины в виде цапряжеццй...

Номер патента: 498137

Опубликовано: 05.01.1976

Автор: Винниченко

МПК: B23K 35/40

Метки: порошковой, проволоки

...хонной пластрметическойнием Изобретение отрочных материалх проволок.Известен способ изготовления порошковой проволоки, при котором очищенная металлическая лента проходит через несколько пар профпдирующих роликов формирующего устройства. На определенной стадии формирования в ленту засыпают дозированное количество порошкообразной шихты, Сформированная и засыпанная шихтой заготовка порошковой проволоки поступает на четырех или шестикратный волочильный стан, где протягивается по маршруту до готового необходимого размера. Готовую проволоку прокаливают при 180 - 230 С.Однако известный способ не обеспечивает стабильного качества проволоки, защиты сердечника от влаги. Операция многократного водочения заготовки проволоки для запрессовки...

Номер патента: 489726

Опубликовано: 30.10.1975

Авторы: Винниченко, Запорожец, Зданович, Лещенко, Любчич, Мащенко, Петров, Харьков

МПК: C03C 13/00

Метки: ваты, минеральной, стекло

...В, Б, Запорожец, Л, В. М. ф. Любчич, В. В. Х Днепропетровский фи объединения по наладке проектно-конструкторски предприятиям иИзобретение относится к промышленности строительных материалов и может быть использовало для производства миеральной ваты.Известно стекло для изготовления стекловолокна на основе доменных шлаков, содержащее 8 Ог, Л 1 гОз, СаО, МдО, МпО, КагО, ТОг, 1 егОз -Однако для получения стекла указанного состава необходима высокая температура плавки (1430 - 1500 С).Предложенный состав отличается от известного иным процентным соотношением входящих в него компонентов, а также наличием 4 - 14% МпО, который вводится отвальным силико-марганцевым шлаком ферросплавного производства, что обеспечивает уменьшение времени и...

Номер патента: 481876

Опубликовано: 25.08.1975

Авторы: Винниченко, Друян, Кобзев, Котухов, Новоселов, Пресняков

МПК: G05B 11/00

Метки: двухдвигательный, привод, следящий

...наперед заданной скоростью, Величина этой скорости выбирается примерно равной половине номинальной скорости вращения исполнительного двигателя опорной следящей системы. Для того, чтобы при нулевом значении,скорости. изменения входной величины выходной вал дифференциала 3 оставался неподвииным, выходной вал основной следящей систе 5 мы до1 олжен вращаться с такой же по величине и обратной по знаку скоростью, что йвыходной вал опорной следящей системы 2.Это обеспечивается введением перекрестнойсвязи с выхода опорной следящей системы 10 на основную с помошью тахогенератора 7через логическое устройство 6.При превышении скорости изменениявходной величины определенного значениялогическое устройство 6 изменяет в за висимости от этого...

Номер патента: 452513

Опубликовано: 05.12.1974

Авторы: Винниченко, Машков, Норенко

МПК: B30B 1/18

Метки: гидровинтовой, пресс

...предлагаемом црееее е целью повышения эксплуатационных качеств в винте выполнена специальная полость, а пресс снаб-жен установленным в этой полости плунжером и размешеным соосно с ним дополнительным гидроцилиндром, в котором расположен верхний конец плунжера,На фиг. 1 изображен описываемв двух проекциях; на фиг, 2 - карперечный разрез,Гидровинтовой пресс состоит из каретки 1, винта 2, плунжера 3, соединенногогидроцилиндром 4 через внутреннюю полость винта 2. Каретка передвигаетсявдоль пресса по направляющим верхней поперечины 5 цепью 6 от привода 7 по каткам 8. Стол 9 соединен с верхней попереконст ли ус цилиндром.ического пресса т ушеьности.у приРабота гидрав твляется в следущей последовате к мест смещая каретку вдоль препоженив...

Номер патента: 446823

Опубликовано: 15.10.1974

Авторы: Буйный, Винниченко, Изотов

МПК: G01N 27/82

Метки: дефектов, коммутатор, отметчика

...дефектоскопа об обнаружении дефекта. На границах секторов дефектоотметки установлены датчики 13, 14 и 15 положения датчика дефектоскопа. Датчики поло:кения датчика дефектоскопа в соответствующих секторах дефектоотметки подсоединены к схемам совпадения и правым по чертежу половинам разрешающих триггеров, т. е. датчик 13 положения датчика подсоединен к схемам 7 и 8 совпадения первого сектора дефектоотметки и триггеру 2 второго сектора, датчик 14 положения датчика подсоединен к схемам совпадения 9 и 10 второго сектора дефектоотметки и триггеру 3 третьего сектора, датчик положения датчика 15 подключен к схемам 11 и 12 совпадения третьего сектора дефектоотметки и разрешающему триггеру 1 первого сектора дефектоотметки, Выходы триггера 1...

Номер патента: 442233

Опубликовано: 05.09.1974

Авторы: Антипин, Винниченко, Гришко, Калашник

МПК: C23B 5/68

Метки: нанесения, покрытий

...перегородками, в верхней части которых вы- ао полнены окна, смещенные относительно друг друга на один шаг в сторону, противоположную вращению барабайа.На фигЛ представлена уста- ы йовка на фиг.2 - вид по стрелке А на игЛ.становка состоит йз ванны Хе внутри которой расположен барабан, состоящий из секций 2 и 3 с ячейками Ф. Перегородка 5 разделяет секции и имеет в верхней части окно 6. В корпусе ванны 1 выполнены приемное окно 7 и разгрузочное окно 8 с лотком 9. Окна 6, 7 и 8 смещены относительно друг друга на один шаг в сторону, противоположную вращению бараоана.Установка работает следующим образом.Детали через окно 7 поступают в ячейки Н секции 2 барабана. Барабан, вращаясь, транспортирует детали й окунает йх в жидкость, находящуюся в...

Номер патента: 377732

Опубликовано: 01.01.1973

Авторы: Винниченко, Кобзев, Новоселов

МПК: G05B 23/02

Метки: автоматической, настройки, систем

...место при недостаточном значении настраиваемого параметра), фильтр 3 выделяет эти колебания и на его выходе срабатывает реле б, подключая к выходу У 0 источника питания 2 нормально разомкнутым контактом 5, реле 4. Последнее срабатывает и подключает интегрирующий двигатель 8 к положительному выходу источника питания. Вал двигателя 8 начинает вращаться в направлении, обеспечивающем увеличение настраиваемого параметра.Одновременно с этим контакт 42 реле 4 размыкается, исключая тем самым обратное вращение вала двигателя 8. Кроме того, контакт 4 з реле 4 подключает формирователь 10 импульсов к выходу У 0 источника питания. При этом на его выходе формируется положительный импульс, который не изменяет состояние триггера 9,По мере увеличения...

Номер патента: 387402

Опубликовано: 01.01.1973

Авторы: Винниченко, Комиссаров, Курмаев, Одинцов

МПК: G06K 15/14

Метки: записи, информации, электростатической

...Цель предлагаемого изобретения заключается в улучшении стабильности записи и снижении величины ускоряющего напряжения ЭЛТ, что позволяет повысить качество и надежность записи. Для этого проводящие вы ступы раополагают с обеих сторон металловолоконного экрана и подключают 1 их к источнику сигнала переменной высокой частоты.На чертеже изображено предложенное уст.ройство.15 Оно содержит электроннолучевую трубку 1с металловолоконным экраном 2 и проводящими выступами 8, расположенными с обеих сторон металловолоконного экрана на расстоянии, обеспечивающем напряженность поля 20 не менее величины 10 в/см и превышающемвеличину разрядного промежутка-зазора, в контакте с которыми движется диэлектрический носитель 4. Катод 5 соединен с...
