Способ управления дифференциальной следящей системой

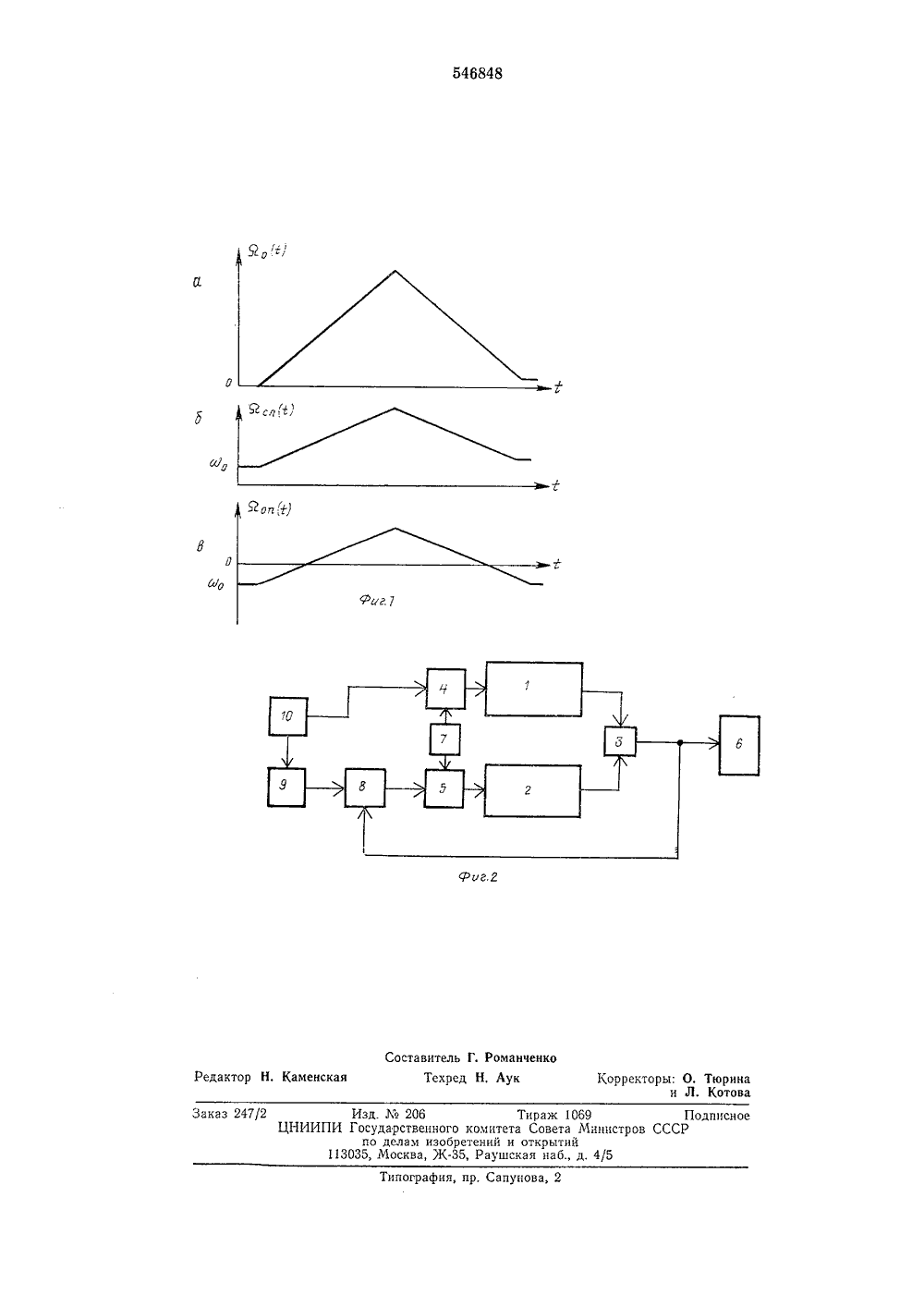

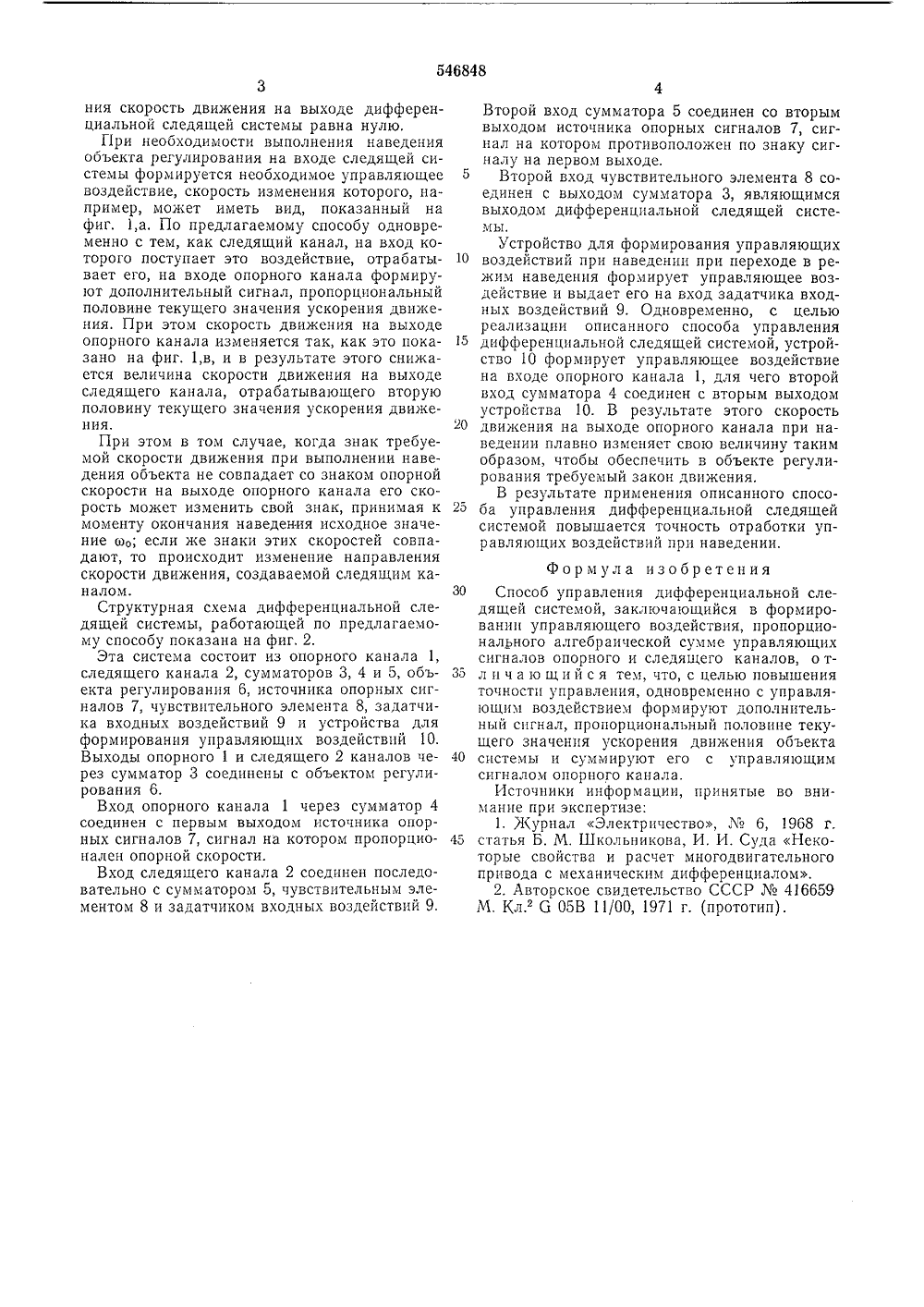

О П И С А Н И Е нц 546848ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических(53) УДК 62-50(088.8) по делам нзабретеннй и открытий(54) СПОСОБ УПРАВЛЕНИЯ ДИФФЕРЕНЦИАЛЬНОЙ СЛЕДЯЩЕЙ СИСТЕМОЙавленияодном фор- порцио- ускоремируют о канаавлены временные оростей дпфференопорного и следя - структурная схем шей системы, реа,Известна дифференциальная система, содержащая следящий и опорный каналы, соединенные с выходом системы через сумматор.В такой системе постоянное значение выходного сигнала обеспечивается при ненулевой, так называемой опорной скорости движения на выходах опорного и следящего каналов, задаваемой источником опорных сигналов, а изменение состояния на выходе системы производится за счет изменения величин скорости движения, создаваемой следящим каналом 1Известен также способ управления дифференциальной следящей системой, заключающийся в формировании управляющего воздействия, пропорционального алгебраической сумме управляющих сигналов следящего и опорного каналов; при этом осуществляется ступенчатое изменение величины скорости движения на выходе опорного канала при необходимости увеличения скорости движения на выходе системы сверх максимальной разности скоростей движения каналов при исходной опорной скорости 2.Такая необходимость возникает, в частности, при выполнении следящей системой наведения объекта регулирования в заданную точку за заданное время с обеспечением в ней заданной скорости дальнейшего движения.Недостатком указанного способа является невысокая точность системы в моменты пеключения скоростей.С целью повышения точности упрдифференциальной следящей системовременно с управляющим воздействиемируют дополнительньш сигнал, прональный половине текущего значенияния движения объекта системы и сумего с управляющим сигналом опорног ла.На фиг. 1 предст диаграммы изменения ск циальной следящей системы, щего каналов; на фиг. 2 а дифференциальной следя чизуюшей данньш способ.На фиг, 1 приняты следующие обозначения:0,(1) - скорость движения на выходе следящей системы;Осл(1) - скорость движения на выходе следящего каналаЙоп(1) - скорость движения на выходе опорного канала;к, - величина опорной скорости, т. с, скорости на выходах каналов в исходном состоянии.В исходном состоянии на выходах следящего и опорного каналов сформирована и поддерживается постоянной скорость движения, равная о,; при этом в результате суммирова5 10 15 20 25 зо 35 4 О 45 ния скорость движения на выходе дифференциальной следящей системы равна нулю,При необходимости выполнения наведения объекта регулирования на входе следящей системы формируется необходимое управляющее воздействие, скорость изменения которого, например, может иметь вид, показанный на фиг. 1,а. По предлагаемому способу одновременно с тем, как следящий канал, на вход которого поступает это воздействие, отрабатывает его, на входе опорного канала формируют дополнительный сигнал, пропорциональный половине текущего значения ускорения движения. При этом скорость движения на выходе опорного канала изменяется так, как это показано на фиг. 1,в, и в результате этого снижается величина скорости движения на выходе следящего канала, отрабатывающего вторую половину текущего значения ускорения движения.При этом в том случае, когда знак требуемой скорости движения при выполнении наведения объекта не совпадает со знаком опорной скорости на выходе опорного канала его скорость может изменить свой знак, принимая к моменту окончания наведения исходное значение о,; если же знаки этих скоростей совпадают, то происходит изменение направления скорости движения, создаваемой следящим каналом.Структурная схема дифференциальной следящей системы, работающей по предлагаемому способу показана на фиг. 2.Эта система состоит из опорного канала 1, следящего канала 2, сумматоров 3, 4 и 5, объекта регулирования 6, источника опорных сигналов 7, чувствительного элемента 8, задатчика входных воздействий 9 и устройства для формирования управляющих воздействий 10. Выходы опорного 1 и следящего 2 каналов через сумматор 3 соединены с объектом регулирования 6.Вход опорного канала 1 через сумматор 4 соединен с первым выходом источника опорных сигналов 7, сигнал на котором пропорционален опорной скорости.Вход следящего канала 2 соединен последовательно с сумматором 5, чувствительным элементом 8 и задатчиком входных воздействий 9. Второй вход сумматора 5 соединен со вторым выходом источника опорных сигналов 7, сигнал на котором противоположен по знаку сигналу на первом выходе.Второй вход чувствительного элемента 8 соединен с выходом сумматора 3, являющимся выходом дифференциальной следящей системы.Устройство для формирования управляющих воздействий при наведении при переходе в режим наведения формирует управляющее воздействие и выдает его на вход задатчика входных воздействий 9. Одновременно, с целью реализации описанного способа управления дифференциальной следящей системой, устройство 10 формирует управляющее воздействие на входе опорного канала 1, для чего второй вход сумматора 4 соединен с вторым выходом устройства 10. В результате этого скорость движения на выходе опорного канала при наведении плавно изменяет свою величину таким образом, чтобы обеспечить в объекте регулирования требуемый закон движения.В результате применения описанного способа управления дифференциальной следящей системой повышается точность отработки управляющих воздействий при наведении. Формула изобретенияСпособ управления дифференциальной следящей системой, заключающийся в формировании управляющего воздействия, пропорционального алгебраической сумме управляющих сигналов опорного и следящего каналов, о тл и ч а ю щ и й с я тем, что, с целью повышения точности управления, одновременно с управляющим воздействием формируют дополнительный сигнал, пропорциональный половине текущего значения ускорения движения объекта системы и суммируют его с управляющим сигналом опорного канала.Источники информации, принятые во внимание при экспертизе:1. Журнал Электричество, М 6, 1968 г, статья Б. М. Школьникова, И. И. Суда Некоторые свойства и расчет многодвигательного привода с механическим дифференциалом.2, Авторское свидетельство СССР М 416659 М, Кл. 6 05 В 11/00, 1971 г. (прототип).546848 фи Заказ 247/2 Изд. Ла 206 Т ЦНИИПИ Государственного комитета по делам изобретений и 113035, Москва, Ж, Раушск
