Вертман

Номер патента: 1148184

Опубликовано: 10.03.1998

Авторы: Бурнашева, Вербецкий, Вертман, Долбенко, Дуб, Ежов, Иванов, Семененко, Тарасов

МПК: B22F 9/02

Метки: железа, порошка

1. Способ получения порошка железа, включающий взаимодействие железосодержащих сплавов с водородом и последующее охлаждение, отличающийся тем, что, с целью повышения выхода порошка с регулированной дисперсностью, железо сплавляют с 20-90% металла, выбранного из группы: редкоземельные металлы, титан, взаимодействие полученного сплава с водородом осуществляют при 20-800oС, а после охлаждения проводят разделение магнитной и немагнитной фаз.2. Способ по п.1, отличающийся тем, что взаимодействие сплава железа с титаном с водородом осуществляют при 400-800oС.3. Способ по п.1, отличающийся тем, что, с целью повышения дисперсности порошка, взаимодействие сплава с водородом проводят периодически от 2 до 50 раз.

Номер патента: 1785811

Опубликовано: 07.01.1993

Авторы: Вертман, Епанчинцев, Нестеренко, Першин

МПК: B22F 3/08

Метки: взрывного, контейнер, порошков, прессования

...в виде вставки из свернутой в несколько слоев фторопластовойпленки толщиной порядка 100 мкм,На фиг, 1 изображен предлагаемый контейнер, где 1 - металлический корпус, 2 -слой фторопласта, 3,4 - заглушки; на фиг, 2 10приведена сборка для взрывного прессования с использованием предлагаемого контейнера, где 5 - электродетонатор, 6 -металлический кожух, 7 - заряд взрывчатоговещества, 8 - прессуемый порошок сверхпроводящей керамики,Взрывное прессование в предлагаемомконтейнере осуществляется следующим образом. Контейнер (фиг. 2) с плотно прилегающим к его внутренней поверхности слоем 202 фторопласта или другого синтетическогополимера заполняют порошком сверхпроводящей керамики 8, герметизируют заглушками 3 и 4 и размещают...

Номер патента: 1756017

Опубликовано: 23.08.1992

Авторы: Вертман, Епанчинцев, Звездин, Нестеренко, Першин

МПК: B22F 3/08

Метки: керамики, сверхпроводящей

...осуществляют нагревом корпуса до расплавления легкоплавкого сплава.В качестве легкоплавкого материала для заполнения зазора может быть исполь зован, например, порошкообразный сплав Вуда с температурой плавления 68 С,П р и м е р, Порошком сверхпроводящей керамики У Ва 2 Сцз 07-хзаполняли прямолинейную медную трубу длиной 1000 мм, диаметром 6 мм, толщиной стенки 1 мм, Трубки герметиаировапи с обойх концов медными заглушками, навивали на шаблон диамет1756017 3 мерения температурных зависимостей электросопротивления четырехзондовым методом и магнитной восприимчивости на переменном токе по стандартной методике показали, что температура перехода материала прессовки в сверхпроводящее состояние составляет Тк = 94 К при ширине перехода ЛТк = 6...

Номер патента: 1745777

Опубликовано: 07.07.1992

Авторы: Вертман, Левицкий, Марков, Образцов

МПК: C25B 1/00

Метки: извлечения, тория

...урана,На чертеже приведена блок-схема установки, реализующей способ.Трехкамерный электролизер 1, состоящий из анодной камеры 2 с анодом 3, катодной камеры 4 с катодом 5 и экстракционной камеры 6, разделенной катионообменной 7 и анионообменной 8 мембранами, подключен к усилителю 9, вход которого подключен к генератору 10 переменного типа, а один его выход соединен с катодом 5, другой выход - через формирователь 11 асимметричного напряжения с анодом 3, параллельно электролизеру подключены вольтметр 12 и осциллограф 13,П р и м е р. Способ осуществляют следующим образом,Б анодную камеру 2 электролизера 1 заливают 20 мл водного раствора азотно- кислых солей урана и тория, содержащего по 5 мг/л каждой соли. в катодную камеру 4 -20 мл 8-ного...

Номер патента: 1675579

Опубликовано: 07.09.1991

Авторы: Вертман, Звездин, Мальцев, Медведовский, Павлова, Селезнев

МПК: F04C 2/00

Метки: роторная

...изобретения - повышение надеж ности роторной машины.На чертеже изображена роторная машина, продольный разрез,Роторная машина содержит корпус 1 с каналами впуска 2 и выпуска 3 рабочей сре ды; эксцентрично установленный в корпусе 1 ротор 4, разделительную пластину 5, уплотнительный элемент 6. В роторе 4 выполнен профилированный радиальный паз 7 с образованием двух направляющих участков 15 8 и 9, Участки 8 и 9 расположены параллельно и разделены выступом 10 ротора 4. В пазу 7 размещена с возможностью возвратно-поступательного движения разделительная пластина 5. 20Разделительная пластина 5 выполнена в виде двух элементов 11 и 12, установленных в пазу 7 с зазором, равным ширине выступа 30, исвязанных между собой посредством...

Номер патента: 1620677

Опубликовано: 15.01.1991

Авторы: Вертман, Звездин, Селезнев

МПК: F04C 2/00

Метки: роторная

...роторной машины. На чертеже изображена роторная машина, поперечный разрез.Роторная машина содержит корпус 1 с каналами впуска 2 и выпуска 3 рабочей среды, концентрично установленный в корпусе 1 ротор 4, разделительный элемент 5, выполненный в виде пустотелого ролика. Ролик 5 размещен в радиальном пазу 6 корпуса 1 между каналами 2, 3 с возможностью взаимодействия с ротором 4 и образованием камер всасывания 7 и нагнетания 8, Ротор 4 выполнен с профилированным выступом 9, При этом наружная поверхность выступа 9 со стороны камеры 8 нагнетания выполнена выпуклой, поверхность, взаимодействующая с корпусом- с радиусом кривизны, равным радиусу внутренней поверхности корпуса 1, а поверхность со стороны камеры 7 всасывания - вогнутой. В корпусе 1...

Номер патента: 1348378

Опубликовано: 30.10.1987

Авторы: Вертман, Курт, Лицман, Мюллер, Мюхе, Петцольд, Ширмер

МПК: C21D 9/52

Метки: бунтах, патентирования, проволоки, стальной

...в водяную ванну, в которой выдерживается не менее 2 мин.П р и и е р 3. Для термообработки путем патентирования бунта погружением стальной проволоки МК 87, диаметром 24 мм и массой бунта 1100 кг, нагревательная печь предварительно нагревается до 950 С. При этой температуре бунт проволоки помещается в печь. Нагревательная печь нагревается на полную мощность, пока температура печи не достигнето880 С. После этого нагревательные элементы отключатся. После того какопри 880 С температура печи и проволоки уравновешивается, бунт проволоки еще 5 мин выдерживается, а послез 1348378 4 этого возможно быстрее помещается в ливается выравниыравнивание температур соляную ванну, температура которой между полостью печи и бунтом провоо о составляет 460...

Номер патента: 1200181

Опубликовано: 23.12.1985

Авторы: Бархатов, Вдовиков, Вертман, Зараковский, Лучко, Стогов

МПК: G01P 21/00

Метки: градуировки, индукционного, лага, судна

...воды в баке 50 за времяВ период истечения воды из соплаопределяют среднюю скорость по лагу, которая вычисляется как отношение отсчета пройденного расстояния 55 8 суммирующим счетчиком лага заЛвремя БЧл Потокообразователь устанавливают так что торец сопла находится наьзаданном расстоянии от датчика лага. Затем в скобы 9 заводят захваты замка 10 и винтами 11 плотно прижимаюти потокообразователь к наружнои обшивке корпуса судна.В конкретном примере исполнения устройства (фиг. 4) для создания потока служит электроциркуляционный насос 12, который при создании потока забирает через клапан 13 воду из расходомерного бака 14, имеющего колонку 15 для измерения уровня находящейся в ней воды. Требуемый расход воды через потокообразователь 4,...

Номер патента: 1002378

Опубликовано: 07.03.1983

Авторы: Васильев, Вертман, Добролюбов, Новиков, Цуриков

МПК: C22B 1/08

Метки: огарка, переработки, пиритного

...содержащий в 1 т 814 кг Ге 0, меди 3,0 кг, свинца 20 1,0 кг, цйнка 8,6 кг, мышьяка 1,8 кг, золота 1,2 г, серебра 18,3 г, СаО 40 кг, 510 110 кг, серы (общей) 21,6 кг. Для восстановления 814 кг ГеО требуется 214 кг кремния или 2 285 кг ФС(Ферросилиция). В результате реакции образуется 570 кг железа и 71 кг железа переходит из ФС (итого 641 кг), Для обеспечения прогрева шихты в нее вводится 700 кг щ стружки, обрези и прочего лома, т.е. всего образуется стали 1341 кг. Для получения в готовой продукции требуемого содержания кремния (4) дополнительно вводится 69 кг ФС, т.е. всего образуется 1400 кг стали при расходе 345 кг ФС, При расходе СаС 0 30 кг/т пиритных огарков допол. нительно вносится 15,3 кг СаО, итого в шихте 55,3 кг СаО. Помимо...

Номер патента: 678730

Опубликовано: 05.08.1979

Авторы: Агуреев, Ашрафьян, Бобков, Вайнмахер, Вертман, Волк, Голубков, Максимов, Подгаецкий, Попов, Сноп, Фельдблюм

МПК: H05B 5/18

Метки: индуктор, нагрева

...шариками из кварцела, установленными с зазорамдруга для прохода охлаждающеСущность изобретения поясчертежами, где на Фиг, 1 схеизображен индуктор; на фиг. 2 - сечение А-А Фиг. 1 в увеличенном масштабе,Индуктор выполне демедного провода 1 с одв на концахВ полости провода мещены элементы 3. Они предст собой шарики из немагнитног ла,.хорошо работающего на сжатие, например кварцевого стекла, диаметром 0,05-0, 3 диаметра медного провода, Сферическая Форма дискретных элементов обеспечивает минимальные гидравлические потери, а немагнитнвй атериал гарантирует работу нагрева8730 Формула изобретения Сост авитель О, Щедринаедактор Д. Зубов Техред З,Фанта Корректор Г Назарова 4411/52 Тираж 9 ЦНИИПИ Государстве по делам изобр 113035,...

Номер патента: 659285

Опубликовано: 30.04.1979

Авторы: Агуреев, Ашрафьян, Блехеров, Вайнмахер, Вертман, Подгаецкий, Сноп

МПК: B22F 3/15

Метки: изостатического, порошков, прессования

...пространством контейнера 1,Контейнер изготовлен в виде многослойной, предварительно напряженной конструкции и герметично закрыт пробками 4 и 5. Втулка 6 контейнера выполнена из немагнитного 0 материала и в нее встроен нагреватель-пндуктор 7. Экран 8 выполнен пз меди и предназначен для защиты от нагрева несущих деталей контейнера. В пробке 4 выполнен канал 9 для выпуска газа.Устройство работает следующим образом.Заготовку из металлического горошка икожух 2 с полостью 3, заполненноп рабочей средой в жидком агрегатном состоянии, на пример жидким азотом, устанавливают напробку 4, которую затем подают в контейнер. После этого включают индуктор 7 и разогревают заготовку. В процессе нагрева заготовки азот непрерывно испаряется из 5...

Номер патента: 651033

Опубликовано: 05.03.1979

Авторы: Вертман, Калинников

МПК: C21B 13/00

Метки: железного, порошка, производства

...ППП Патент, г. Ужгород, ул. Проектная, 4 но которому восстановление смеси проводят в вакууме под давлением О, вмм рт. ст. при температуре 700 -100, а охлаждение продуктов до температуры 500 - 600 - в безокислительной среде.Это позволяет увеличить ресурс оборудования, так как снижение раоочей температуры с 1340 в 15 до 800 в 100 увеличивает устойчивость материалов к окислению в 5 - 10 раз.Кроме того, указанная температура легко достигается в печах сопротивления. Прп температуре 1100 еще не происходит слипания частиц железа в крицу, в связи с чем облегчается размол продуктов восстановления в порошок для магнитной или иной сепарации пустой породы. 5Предлагаемый способ позволяет также использовать огромные вторичные тепловые ресурсы...

Номер патента: 630031

Опубликовано: 30.10.1978

Авторы: Вертман, Карнаухов, Котов, Кулагин, Пивоварова, Рочняк, Салий

МПК: B22D 41/02

Метки: агрегата, вращения, металлургического

...платформы с агрегатом на воздушной подушке следует отнести надежность и долговечность пиевм атических устройств, бысгроту действия срабатывание), простоту и экономичность, обусловлснныс одноканальным питанием исполнительных пнсвмомсхапизмов Отработавший воздух выпускается непосредственно в атмосферу без отводя 3)их т:убопроБодов) и дешевизной самой рабочей среды. ОднаКО Нрн ЭТОМ СЛСдует успТЫБатЬ, ЧтО ВОЗДУХ ООЛЯДс 1 СТ ВЫСОКОИ СЕИХс 1 Е.10 СТЫО ввиду чего он прн сжатии накапливает энерппо, которая нри извсстных условиях может превратиться в кинсматическую ЭПСРГИЮ;ВНЖУЩИХСЯ БРЩ 210 ЩИХСЯ) МаСС и вызвать ударнье нагрузки.ДавлсЩс;абочсй среды, поступа ощси в СМ 1 ОСТЬ 3 дг 1 я )рав 1 ЮВЕШИВапия ИЛс 1 тформы 2 с ковшом 1,...

Номер патента: 620326

Опубликовано: 25.08.1978

Авторы: Ашрафьян, Вертман, Ворожейкин, Солодухо

МПК: B21J 13/02

Метки: горячей, инструмент, штамповки

...штамповки и помещают между верхней 1 и нижней 2 частями инструмента. Совершается рабочий ход, за время которого заготовка 4 деформируется и контактирует с пористым вкладышем 3, изготовленным, например, из пористой инструментальной стали, пропитанной медью. Медь расплавляется, но не испаряется, так как штамповочная температура труднодеформируемого сплава лежит ниже температуры испарения меди, равной 2595 о С, и выше температуры плавления меди, равной 1083 С. За счет капиллярного эффекта рабочая поверхность всегда снабжается свежими порциями меди, поступающей через капилляры пористого вкладыша. Вместо меди могут использоваться олово, свинец, магний, цинк и их сплавы, а также другие металлы в зависимости от температуры нагрева...

Номер патента: 528757

Опубликовано: 25.01.1978

Авторы: Беркович, Вертман, Горсков, Калинников, Колпаков, Ладожский, Новодворский, Простяков, Соболев, Усачев, Фомин

МПК: C21C 5/52

Метки: выдержки, металлических, нагрева, расплавов

...или лент, ектрически изолированных друг отдруга.На фиг. 1 изображено устройство, о йвид; на фиг. 2 - тигель; на фиг, 3 - кре секций; на фиг. 4 - средняя часть тигля и крепление днища.На специальную железнодорожную платформу 1 устанавливается узел индуктора 2, а швыемная футерованная емкость 3 фиксированно установлена на опорах 4. Платформа сцеплена с вагоном 5, в котором размещены конденсаторная батарея 6, источник 7 питания и система охлаждения 8 индуктора. Индуктор соединен с конденсаторной батареей гибким токоподводом 9. Охлаждающий агент от системы охлаждения поступает к ин;.,ктору по гибкому рукаву 10.футерованная ем ость 3 подается мостовым краном под заливку или подвозится к миксеру для слива чугуна. После заливки она устанав...

Номер патента: 545413

Опубликовано: 05.02.1977

Авторы: Вертман, Карнаухов, Котов, Кулагин, Пивоварова, Рочняк, Салий

МПК: B22D 41/02

Метки: агрегата, вращения, металлургического

...которого соединено с напорным трубопроводом 6. Для отвода р- бочей среды служит желоб 7, примыкающий к верхней части емкост: 3 ц соедшенцый со сливньм трубопроводом 8.На платформе 1 расположен цецтрцрующий выступ 9, входящий в паз 10. В верхнси части платформы усацовлецы фиксаторы 11. Привод 12 расположен в герметцзпрованном корпусе 13, который соединен с дцццем емкостц 3 через сферический шарнир 14, а вь- ходно вал 16 привода 12 через подвцж 1 уо в осевом направлении связь, например шл- цевую, соединен с дищем платформы 1. Для предотвращения попадания рабочей средь в корпус 13 служит уплотнение 16,Для ограничения радиальных сме платформы 1 емкостью 3 может быть же каткам, от трех до восьми (на чее показаны).Устройство работает...

Номер патента: 531218

Опубликовано: 05.10.1976

Авторы: Вертман, Жутяев, Мишкинис, Соколов, Чижунова

МПК: H01J 35/10

Метки: рентгеновская, трубка

...жидкометаллическую ванну 2. На внутренней поверхности чаши имеются лопасти 3,на внешней торцовой поверхности - кольцеой паз, в который вставлено кольцо 4,например, из литого вольфрама или его сплавов, образующее фокусную дорожку. Анодопирается на подшипник 5, установленный на неподвижной центральной опоре 6, на которой закреплены собираюшие лопасти 7. По внешней поверхности анода выполнены канавки (не показаны), в которых устачовлено кольцевое уплотнение 8, например гефлоновое.В трубке может быть использовано несолько катодов 9, соответствующее количество окон для вывода излучения 1 0 из корпуса 11 трубки. Центральная неподвиж.зя опора 6 выполнена полой, и в ее полость. .уб,гс3 подается охлаждающая .",.цкость, На корпус 11 трубки надет...

Номер патента: 527771

Опубликовано: 05.09.1976

Авторы: Вахрушев, Вертман, Жутяев, Мишкинис

МПК: H01J 35/12

Метки: ренгеновская, трубка

...тр ки является ср ельно невысокии теплоотвод из-за органичен. ности объема полости врщающегося анода, кото нельзя увеличить без значительного усложне эла крепления анода. Известна рентгеновская трубка, содержащаякуумный корпус с окном для прохождениярентгеновских лучей, катод, анод, представляющий собой часть вакуумного корпуса и выполненный в виде тонкостенной полости, средства для прокачки охлаждающей жидкости через эту полость 2Недостатками данной трубки являются сложность конструкции и неинтенсивное охлаждение.В предложенной ренттенов ской трубке указан ные недостатки устранены эа счет того, что анод выполнен в виде замкнутого контура, например тора, заполненного электропроводной жидкостью, например жидким металлом или...

Номер патента: 527770

Опубликовано: 05.09.1976

Авторы: Вертман, Гагин, Жутяев, Мишкинис, Чижунова

МПК: H01J 35/10

Метки: ренгеновская, трубка

...из изоляционногоматериала, например из керамики, запрессованы по 10радиусам проволочки из вольфрама, молибдена илидругих тугоплавких материалов. Выступающиеконцы проволочек сварены и заточены на "иглу" иобразуют нити накала 10. Через ось 6 проходитобщий проводник 11, к которому подсоединен 1 Ьодин из концов 12 каждой нити накала. Второйконец 13 каждой нити накала выведен во второйдиск 5 и выступает иэ него, Диаметры дисков 4 и 5могут быть различны,Концы 13 нитей накала при вращении катода 20последовательно погружаются в жидкометаллический электрод 14, например расплав галлия. Кэлектроду подведен один из контактов источникапитания 15 катода. Второй полюс источника питания катода подключен к жидкометаллическому 25элсктроду 16...

Номер патента: 518822

Опубликовано: 25.06.1976

Авторы: Вахрушев, Вертман, Жутяев, Мишкинис, Чижунова

МПК: H01J 35/10

Метки: рентгеновская, трубка

...бесконе 1 ну 1л. ту срав;п 1 тельно небольшой длины натя 24; у 1 ую на барабаны, и значительно снизитьтребсва 111 я к вакуумнык уплотнения.1.На чертеже схематически показана пред;1 лгае:.ая трубка.Р;.н:1 геновская трубка содержит2 б наъ у 111 с : уплотнение 2, например лбирпЕт -ное, типа Вильсона, ленту 3 из электропроводного материала, барабаны 4, индукционный привод 5, катод 6 с устройством для накала, высоковольтный ввод 7,охлаждающую теплопроводную и электропроводную среду 8, например сплав галлия с индием, вакуумную камеру 9, кожух 10, в котором расположены вакуумная камера 9, барабаны 4 и высоковольтный ввод 7.Устройство работает следующим образом,Бесконечная лента 3 протягивается через вакуумную камеру 9 при...

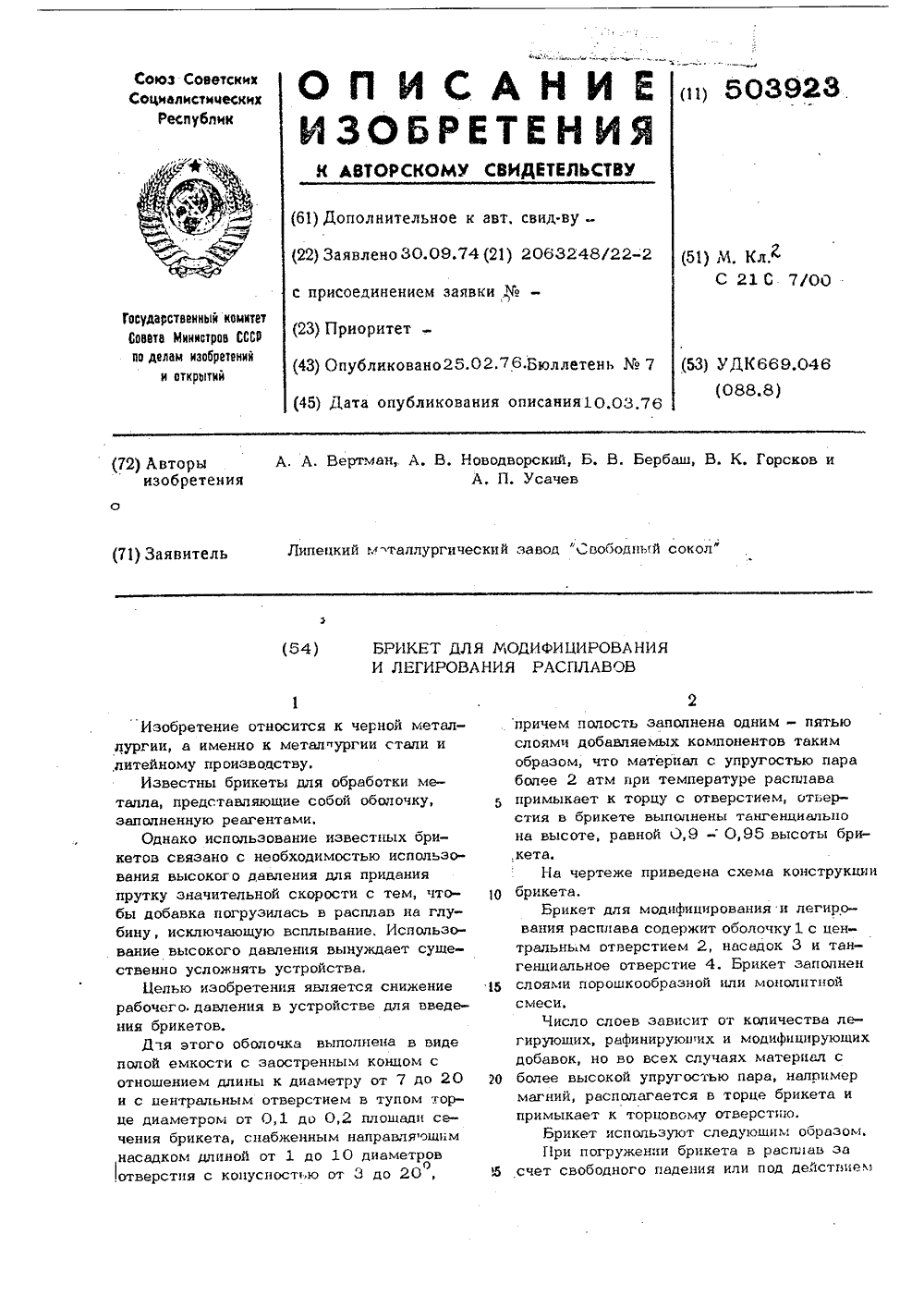

Номер патента: 503923

Опубликовано: 25.02.1976

Авторы: Бербаш, Вертман, Горсков, Новодворский, Усачев

МПК: C21C 7/00

Метки: брикет, легирования, модифицирования, расплавов

...с необходимостью использования высокого давления для приданияпрутку значительной скорости с тем, чтобы добавка погрузилась в расплабину, исключающую всплывание.вание высокого давления вынуждает существенно усложнять устройства,Целью изобретения является снижениерабочего. давления в устройстве для введения брикетов.Д тя этого оболочка выполнена в видеполой емкости с заостренным концом сотношением длины к диаметру от 7 до 20и с центральным отверстием в тупом торце диаметром от 0,1 до 0,2 плошади сечения брикета, снабженным направля ощпмнасадком длиной от 1 до 10 диаметровоотверстия с копусностью от Э до 20 ертеже приведена схема конструкции503923 оставитель А. Кондратьехред А. Демьянова К тор ,Н. Ко ева Редактор А, Зиньковс...

Номер патента: 501068

Опубликовано: 30.01.1976

Авторы: Беркович, Берман, Вертман, Горсков, Двоскин, Иодковский, Лоскутов, Миронов, Новодворский, Соболев, Усачев

МПК: C21C 1/00

Метки: предварительной, чугуна

...серы (до 0,2%), нагревают под слоем длака, содержащего %02 и СаО, а также соединения легирующих и модифицирующих элементов, в огнеупорной емкости. Емкость может быть передвижной. Нагрев осуществляют пропусканием переменного тока между электродами, погруженными в шлак, либо между этими электродами и подовым электродом, контактирующим с ме таллом (им может служить и огнеупорнаяемкость, если она электропроводна).С помощью специального устройства форма тока искажается таким образом, что в цепи появляется постоянная составляющая, 10 протекающая между металлом и шлаком.При наложении постоянной составляющей протекают электрохнмическне реакции, приводящие и переходу серы пз металла в шлак и переходу кремния, кальция и магния из 15 шлака в...

Номер патента: 499315

Опубликовано: 15.01.1976

Авторы: Афонин, Вертман, Вечер, Голятин, Калинников, Карнаухов, Колпаков, Локтионов, Радилов, Сергеев, Эпштейн

МПК: C21C 5/48

Метки: металла, продувки, фурма

...распорок 5. Фур ма может иметь дополнительную трубу 6, а также обратный клапан 7 в тракте подвода защитной среды.В начале продувки фурму опускают в рабочее пространство конвертера до уровня 3 - 4 м от спокойной ванны, Затем включают подачу порошкообразного реагента в потоке газа через трубу 6, кислорода через трубу 1 и защитной среды, например природного газа, через сопла 3. После этого фурму погружают в расплав до уровня, при котором кожух находится выше уровня спокойной ванны на 80 - 100 мм. При этом кислород и порошкообразный материал внедряются глубоко в металл, а природный газ, выходя через сопла, истекает, вдоль выступающих частей трубы 1 и цилиндрических вставок 2, охлаждая и защищая их от соприкосновения с расплавом. Кислород...

Номер патента: 487710

Опубликовано: 15.10.1975

Авторы: Вертман, Голятин, Зотов, Калинников, Карнаухов

МПК: B22D 7/12

Метки: разливки, стали

...в иее охлаждающего агента.На чертеже показано предлагаемоеустройство.На поддоне 1 установлена и с прибыльной надставкой 3, па кещена крь 1 п 1 ка 4. Внутренняяь крышки изготовлена в впдс отражателя, имеющего форму параоолоцда вращения, покрытого отражающим слоем. Со стороны прибыльной надставки в крышке 4 расположен нагреватель 5. Крышка с отражателем ц нагреватель размещены так, что фокальцое пятно вцзироваио ца дцо изложницы.В случае сцфонной разливки нагреватель 5установлен по оси симметрии отражателя; прц разливке сверю отражатель имеет от 1 верстпе в центре, а нагреватель 5 расположен по кольцу вокруг отверстия (па чертеже дан вариант устройства для сифоппой разливки).Устройство для разливки стали работаетследующим образом.На...

Номер патента: 458057

Опубликовано: 25.01.1975

Авторы: Вертман, Зотов, Карнаухов

МПК: H01J 35/00

Метки: рентгеновская, трубка

...ось 5, на которой укреплен также ротор 6. Ось 5 проходит сквозь втулки 7 и 8, ротор 6 отделен от статора 9 немагнитной вставкой 10, которая соединена, с одной стороны, с корпусом 1 через втулки 11, а с другой - с емкостью 12, заполненной сплавом 13, имеющим температуру плавления 25 - 35 С, например сплавом 1 п - ба. Емкость 12 соединена с охлаждаемым высоковольтным вводом 14, В средней части корпуса 1, напротив концов игл 4, находится отверстие 15, в которое введен гибкий световод (фокон) 16, соединенный с источником светового излучения 17. В нижней части корпуса 1 расположен вращающийся анод, выполненный так же, как и катод, Анод вращается в подшипнике 18 и снабжен изоляцией 19.Анод изготовлен из медного диска 20, на котором с помощью...

Номер патента: 449773

Опубликовано: 15.11.1974

Авторы: Вертман, Голятин, Зотов, Калинников, Карнаухов, Ловцов, Селезнев

МПК: B22F 3/08

Метки: металлов, порошков, сплавов

...барабан 9 с лопастями. Трубопровод 10 снабжен холодильником 11 и насосом 12. Нижняя часть камеры 7 10 соединена с цилиндром 13, содержащим матрицу 14, поршень 15, взрывную камеру 16 с дополнительным насосом 17, трубопроводы 18 и 19 подвода топлива и удаления продуктов сгорания соответственно, провод 20 зажигания и устройство 21 коммутации зажигания, Установка снабжена также ножницами 22 и моталкой 23. Под ковшом 1 установлены датчики 24 веса, например тензодатчики, соединенные с регистрирующим устройством 25.Установка работает следующим образом.Ковш 1 с расплавленным металлом подводят под крышку 2, после чего охлаждают предварительно расплавленный металл в затворе 3 до его кристаллизации, При помощи нагревателя 4 в ковше 1 поддерживают...

Номер патента: 448231

Опубликовано: 30.10.1974

Авторы: Афонин, Вертман, Вечер, Калинников, Карнаухов, Квитко, Колпаков, Локтионов, Михневич, Нечаев, Паршин, Радилов, Травин

МПК: C21C 5/48

Метки: фурма

...повышен специалистов чер ческий заво 1Изобретение относится к области черной металлургии, в частности к конструкции фурм для продув ки металла в сталефлавильных агрегатах. Известна фурма для продувки металла кислородом, содержащая концентрично расположенные трубы и головку с соплами, в котороИ имеется центральное тело, выполненное в виде резонатора.Продувка металла через такую фурму приводит к возникновению ультразвуковых колебаний, которые способствуют коагуляции образующейся пыли и уменьшению пылеуноса из рабочего пространства агрегата. Цель изобретения - повышениоагуляции образующейся пыли именьшение пылевыделения. нтрически ,5, закан- в которой ми электро- виде игл, ных от терод б сое- источником448231 составитель С,цстро1...

Номер патента: 444051

Опубликовано: 25.09.1974

Авторы: Вертман, Глазов, Голятин, Калинников, Карнаухов

МПК: C21B 7/06, C21C 5/44, G01B 11/24 ...

Метки: износа, футеровки

...наклоне базы корпуса к оси штанги под углом от 0 до 60, Горловина конвертера перекрыта экраном 4, установленным в фиксированном положении относительно конвертера 5 1 и служащим для защиты оператора от излучения и для отсчета расстояния. Кроме того, экран 4 служит для крепления электропривода 5 с датчиком положения 6. Штанга 3 на холодном конце имеет окуляр 7, соединенныйумя световодами 8 с объективами 9, уставленными с постоянной базой в корпусе 2.Окуляр имеет датчик положения 10. Датчики 6 и 1 О соединены с входом блока 11 преобразования сигналов, выход которого соединен со 5 вторичным прибором 12.Для измерения степени износа футеровкиэкран 4 устанавливают в строго фиксированное положение относительно конвертера 1 перед вводом его в...

Номер патента: 379312

Опубликовано: 01.01.1973

Авторы: Вертман, Вителиинститут, Иукканен, Конструкторское, Специальное, Турпак, Украинце, Фомин

МПК: B22D 11/14

Метки: 379312

...шихты, предназнач мообразования внутренней поверхности тру. бы, а также нагрева и расплавления шихты, Витки индуктора 2 навиты с переменным шагом, причем шаг увеличивается в направлении от водоохлаждаемого основания 1. На расчетном расстоянии коаксиально индуктору 2 установлен индуктор 3 в виде усеченного конуса, большее основание которого направлено в сторону, противоположную основанию 1, Индуктор 3 предусмотрен для формообразования наружной поверхности трубы. Выше индукторов над зоной формообразования размещен холодильник 4. За холодильником расположены тянущее устройство, устройство для резки трубных заготовок (на чертеже не показаны).Установка работает следующим образом.Шихту загружают с помощью какого-либо известного устройства...

Номер патента: 367364

Опубликовано: 01.01.1973

Авторы: Вертман, Епанчинцев, Переверзев

МПК: G01N 3/56

Метки: нагружающее

...соединены с плавающим держателем.но описываемое устройлаго- ватьв пожный пары. нные ирно можв горную плиту 1 и шарнир крышку 2 с паправляюй головки, которая снаом штоком 3 и шариком упор 5 коромысло б со 7 передает нагрузку на 25 ц 8 через шток и шарик.шарик 4 контактирует с елем 9 только в одной На чертеже показаство.Оно содержит опоно связанную с нейщей для нагружающежена подпружиненнь4. Опирающееся насменными грузаминеподвижный образеВ ходе испытанияплавающим держат точке, и неподвижный образец может б даря этому беспрепятственно устанавли ся относительно подвижного образца 10 ложение, прн котором обеспечен наде взаимный контакт элементов трущейсяПлоские пружины 11, жестко закрепле одним концом на опорной плите, шар соединены с...
