Васильев

Номер патента: 635167

Опубликовано: 30.11.1978

Авторы: Васильев, Кукушкин, Шарыгин

МПК: E02B 9/00

Метки: энергоаккумулирующая

...водохранилище 1, соединенное напорным трубопроводом 2 с подземной гидростанцией 3, которая посредством отводящего трубопровода 4 соединяется с подземным хранилищем 5 воды, с помощью воздуховода 6, связанным с наземйой электростанцией 7, использующей энергию сжатого воздуха. Отводящий трубопровод 4 через соединительный трубопровод 8 связан с трубопроводом 2. Кроме того, установка снабжена затворами 9 - 12.Энергоаккумулирующая установка работает следующим образом.Перед началом ее работы в режиме генерирования электроэнергии подземное хранилище заполнено сжатым воздухом. Первомай вступает в работу наземная электростанция 7. Сжатый воздух по воздуховоду 6 через открытый затзор 12 подается в газовые или воздушные турбины этой...

Номер патента: 635150

Опубликовано: 30.11.1978

Авторы: Быков, Васильев, Волков, Григорьев, Димитрюк, Егоров, Кончаков, Крой, Куприянов, Машурьян, Михайлов, Хагажеев, Шелег

МПК: C22B 15/14

Метки: меди, огневого, примесей, рафинирования, черновой

...повышения температуры расплава обогащение воздушного дутья в отопигорслках произволят кислородом ло 26 - 30% на всех стадиях процесса.П р и м с р. В мслерафннпровочную печь загрхжаот 60 т твсрдоп шпхты (слитки черновой мелн, скрап и т. д.). Для быстрого повышения температуры повышают солержание кислорода в очопитечьных торцовых горелках до 28%.После расплавления твердой шихты на расплав заливают 6,5 ковшей черновой мели и произволят съем первичного шлака.После полного удаления первичного шлака ведут окисление. В конце окисления635150 Составитель Г. Кричевский Техред Н. Рыбкина Редактор А. Соловьева Корректор Л. Брахнина Заказ 191/12 Изд.719 Тираж 746 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035,...

Номер патента: 634958

Опубликовано: 30.11.1978

Авторы: Васильев, Сычев

МПК: B28D 7/04

Метки: заготовок, закрепления, камня, механической, обработкой

...заготовку насыщают водой.Способ заключается в следующем, 30 Заготовку из камня насыщают водой в кювете, закрепленной на столе станка, в течение определенного времени. Далее заготовку с кюветой постепенно охлаждают до - 15 С и подвергают механической обработке.П р и м е р. Проводят примораживание двух партий образцов из известняка, мрамора и гранита. Размеры образцов 10 Х 10 К К 10 мм. Одну партию образцов насыщают водой в кювете. Уровень воды в кювете 2 мм, продолжительность насыщения - 4 ч. Для получения сравнительных данных образцы, насьпценные водой в течение 4 ч, и однотипныс образцы, не прошедшие предварительного насыщения, помещают в кювету с водой (уровень воды в кювете 2 мм), где обе партии подвергают постепенному...

Номер патента: 634921

Опубликовано: 30.11.1978

Авторы: Амбарцумян, Васильев, Городецкий, Рейбах, Ривкин, Цейтлин

МПК: B24B 49/02

Метки: адаптивная, станком, шлифовальным

...использованиясигналов, поступающих от датчика 6 сцло634921 где ГфшлК,Типография, пр. Сапунова, 2 ваго параметра и из программного устроиства 2.Однако во многих случаях, например при контурно-шлифовальной обработке, непосредственное измерение об ьсма снятого металла не представляется возможным. Для обеспечения периодичности правки в этих случаях могут использоваться соотношения между скоростью съема металла и силовыми параметрами, например мощностью шлифования. Объем снятого металла линейно зависит от затрачиваемой работы, т. е,КЯш,й,0.1обьем снятого металла;мощность шлифования;коэффициент пропорциональности;т время.Исходя из этого, период стойкости круга равен У = К, .Ш ,О,Цля реализации этих соотношений в предлагаемой системе...

Номер патента: 634854

Опубликовано: 30.11.1978

Авторы: Васильев, Лещенко

МПК: B23B 25/06

Метки: инструмента, кромки, режущей, состояния

...через регистрирующий прибор, а в блок сравнения последнего введены два компенсирующих элемента с собственной ЭДС, каждый из которых последовательно соединен с ним через переменный резистор и шунтирован постоянным резпстором,На чертеже представлена блок-схема предлагаемого устройства,634854 ипография, пр. Сапунова, 2 Оно содержит обрабатываемую деталь 1,два инструмента с режущей кромкой 2, постоянный резистор 3, измерительный прибор 4 (нуль-индикатор), включенный параллельно резистору 3, Регистрирующийприбор 4 соединен с блоком сравнения, состоящим из двух компенсирующих элементов 5 с собственной ЭДС и включенных последовательно с ними переменных резисторов б, шунтированных постоянными резисторами 7.Используемые для настройки в нуль...

Номер патента: 634435

Опубликовано: 25.11.1978

Авторы: Васильев, Клямкин, Кузьмицкая, Фельдман

МПК: H02M 7/515

Метки: переменное, постоянного

...аварийного воздействия на ячейку и повышение надежности работы устройства.Это достигается тем, что один иэ силовых входов каждой инверторной -. ячейки подключен к общей шине питания . через вентиль.На чертеже изображена принципиальная схема преобразователя.Он содержит источник 1 питания, сглаживающий дроссель 2, вентиль 3 в цепи питания ячейки, дроссель 4 фильтровой ) С-цепочки; конденсатор 5 фильтровой цепочки, 6,7, п - инверторные ячейки.Работает устройство следующим образом.В установившемся режиме напряжение на конденсаторах 5 фильтровых цепочек имеет полярность (см. чертеж) . При аварийном возрастании тока, например через ячейку б,диоды ячеек 7, ,токазываются запертыми приложеннйм к ним напряжением соответствующих фильтровых...

Номер патента: 634358

Опубликовано: 25.11.1978

Авторы: Васильев, Мисиков

МПК: G11B 3/08

Метки: перемещения, тонарма

...которой жестко закреплена ца штоке. а винт - В центре ССРДЕ 1151312.5На 1) и. 3 1)оказана схема предлагаемогоустрой)стР д,)я перемещения тонарма Б поЛОЖен)11, КОГ.13 ТО 3231 Подн 51 Т; На фи).разрсз А - ,"5 12 ф 3)Г. 1.Ъ стройс)11( соде,.ки Г )ержатель 1 тон)Р)- О:Р), Опио 3 ю 1:1 ийся 3113 шток, котОРый 3 К)средство., П)ар),ц, по закрепг)сцного р 3)цуга 3 св 5)зан с м 311 е 1 ы)1 1.3 кл)очатсле, "1. Штк О сос 11 не 3 с ссрс 333 НО:3 ) через ВИ)тов, ю 1 средачм, Г 233 к 1 6 3)Оп)3 ).; с.со сяаана с 1) Рптоком , 3 Би:ти)1 сс) Обп) ск) Ось Праще.5 1ция с сердечник)и .), Обн.".,.; дл 53 дгд; зспкал ь но р 23 с 1) л 3) + с 13 3 ь 3)1: и О Т 3) к 8 и,1 и В ыполненным В Б 31 дс Геза)Г).;у) ОГО коли 1, жс- СТКО СОС;3 ЦСННОГ) С ОС.К) 33)2 ЦСЦИ...

Номер патента: 634188

Опубликовано: 25.11.1978

Автор: Васильев

МПК: G01N 27/86

Метки: магнитошумовой, структуроскопии

...полюсов магнитопровода 2.Сигнал преобразователя синхронно детекти. рует с удвоенной частотой по отношению к час. тоте перемагничивания контролируемого объекобразователь, об плоскости расположения полюсов магнитопро.вода.Внутри индикаторной катушки 3 установлен пьезоэлектрический датчик 5. На полюсах Изобретение относится к среромагнитной структуроскопии и мпользовано для контроля качествизделий.634188 Формула изобретения Составигсль А. ДуханинТехред О. Андрейко Корректор Д. Мельниченко 1 едактор Л. Народная Заказ 6753/42 Тираж 1070 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская набд. 4/5Филиал ППП"Патент", г, Ужгород, ул, Проектная, 4 магнитопровода...

Номер патента: 634180

Опубликовано: 25.11.1978

Авторы: Васильев, Рубцов

МПК: G01N 25/50

Метки: горящих, исследования, процесса, тушения

...горения. о Достигается это тем, что струю огнетушаощей жидкости полают под углом от 0 до 30 кгоризонтали по линии размещения образцов, ав области из расположения поддерживают температуру, превышающую температуру самовоспламенения исследуемого материала.На фиг. 1 схематично представлено устройство, реализующее способ, вид сбоку; нафиг. 2 - то же, вид сверху.Струю 1 огнетушаюшей жидкости подают 20 под углом от 0 до 30 к горизонтали по линииразмещения образцов 2, а в области их располо.жения поддерживают источниками тепла 3 температуру, превышающую температуру самовос.пламенения исследуемого материала. Интенсив634180 Формула изобретения Составитель Г, ВинокуроваТехред А, Алатырев Корректор Д. Мельниченко Редактор Е. Гончар Заказ 6753/42...

Номер патента: 633973

Опубликовано: 25.11.1978

Авторы: Васильев, Гиенко, Деникин, Лаевский, Ложечко, Марченко, Хархута, Шестопалов, Яровой

МПК: E01C 19/26

Метки: дорожный, каток

...которые гибкими шлангами 17 связаны с внутренней полостью камеры 8 и с помощью трансмиссий 18 с двигателем 3,Дорожный каток работает следующимобразом.20Камеру 8 вращением барабана 7 за рукоятку опускают в рабочее положение, т. е.горизонтально покрытию, предварительно вы.нув из отверстия 13 закладной палец, удерживающий камеру 8 в.вертикальном положении. Затем по мере опускания при совмешении отверстия 12 на проушине 6 с соответствующим отверстием на консоли 11 в нихзак,1 адывают упомянутый закладной палец.Таким образом обеспечена жесткая связькамеры 8 с рамой 1 катка. После этой операции в работу включают вакуумные насосы 16 пневмобалластного устройства, которые через шланги 17 создают разряжениевнутри камеры 8, нагружая таким...

Номер патента: 633969

Опубликовано: 25.11.1978

Авторы: Алексеев, Васильев, Иванова, Нартиков, Шевченко

МПК: D21H 5/00

Метки: материал, фильтровальный

...в ка ествс связуктшего цспользу,от .а бецтонит при слелуюшсм соотноцециц компонентов, вес.о,: базальтовое волокно -- 85 - О 8, Ха бецтонит - 2 - 15. Повышение прочности материала прц повышении темпер ггурь объясняется увеличением цр чцостцых сл яичных контактов глицстык асццс оецтоцита лр г с лругохповсохцстьо оза;ьтового волоки; за счет их сближеия, которос с увеличешем температуры усиивется вследствие удалеиз сцстех цс только свободо, цо и алсорбцрованной волы.Ор,ср 1. 30 г волокна лиспергируют в лабораторном лезццтсграторе в течение - миц. 1 хоцентрация суспензцц 0,5 О.ем вводят бсцтоколлоилное связую шее а-форме в количестве 1,5 г.633969 При,иер 3. Образцы изготавливают аналогично примеру 1.1 аСоотношение компонентов в готовом...

Номер патента: 633803

Опубликовано: 25.11.1978

Авторы: Брагина, Васильев, Воротников, Живайкин, Карвецкая, Тибилов, Усенко, Шестаков

МПК: C01B 17/76

Метки: абсорбции, ангидрида, серного

...распыл кислотыКонтактирование газа происходит на поверхнос больших скоростях газа жидкостная см0-15 и/сек Известен способ абсорбции бО серной кислотой в насадочных башнях в режиме противотока, В этом способе контакт газа с жидкостью осуществляется на повер ности пленки кислоты, Степень абсорбции д стнгает 99,9%, однако, ввиду низких скоростей газа, не превышающих 1 м/сек, пропесс абсорции не интенсивен и требует больших поверхностей контакта фаз (110 мам обьема аппарата) и необходимо знаытельно больший расход кислоты, чем для абсорбции 80 Недостатком этого интенсивного способа абсорбции является низкая степень абсорбции, не превыщака 1 ая обычно 70%,Белью изобретения является повышение степени абсорбции при проведении процесса в...

Номер патента: 633755

Опубликовано: 25.11.1978

Авторы: Васильев, Трофимов

МПК: B60L 1/00

Метки: поездов, рефрижераторных, схема, электрическая

...аж 799 Подписное Филиал ППП Патен г.ужгород, ул.Проектная,4 ления коммутационных аппаратов 9-11подключены к контактам 12-14 релевремени 2, имеющим разное время срабатывания. Реле времени 2 подсоединено к сети 15-16 через управляющийблок 3 и дополнительные контакты 17Распределительных блоков 5.Схема работает следующим образом.Шаговый распределитель 6, выполненный, например, в виде шагового искателя, подключенного к генератору импульсов (не показан), поочередноподключает распределительные блоки 5вагонов 8 При включении распределительного блока 5, например, в вагоне 8 через контакт 4 к входу управляющего блока 3 подключается датчик 7.При отклонении параметров в вагонехолодильнике отзаданного значениясигнальные элементы 18-19...

Номер патента: 633731

Опубликовано: 25.11.1978

Авторы: Болычев, Брусов, Васильев, Колпаков, Самовский, Холодков

МПК: B28B 11/00

Метки: отделки, строительных

...кареткам посредством упругих элементов 9,Корпус 10 подпитывающей емкостивыполнен трапецеидальной формы в поперечном сечении и имеет уклон в основании к отстойнику 11 снабженномулюком 12. По центру емкости вдолькорпуса установлен опорный разделительный гребень 13, а по торцам корпуса в плоских направляющих 14 размещены катки 15. На верхней части рамы 16 каждой рабочей емкости смонтированы сосуд 17, постоянного объема сканалами 18 в его основании, а на боковой грани, обращенной к иэделиюкомплект внедряющих щеток 19 со шпателями 20 и на противоположной к нему вибратор 21,Внутри сосуда постоянного объемаустановлен сосуд 22 коробчатого сечения, окантованный по внешнему периметру упругим элементом 23, обеспечивающий герметичность...

Номер патента: 633080

Опубликовано: 15.11.1978

Авторы: Васильев, Кудрявцев, Мельников, Михайлов, Нестерин

МПК: H01F 13/00

Метки: импульсного, индуктор, намагничивания

...мощи ектромагнитов с полюсными наконечни нитов ло секторам.ем, что индуктор вынтков, образующих рабочий ения намагничиваемого секто итков в рабочем ос ю широкой стороны мого в зазоре намагничиваеращена плоскостью широкой стороны к рабоче.му зазору 5, в котором устанавливается секторнамагничиваемого радиального кольцевого магии.та. Медная лента витков 1 и 2 переходит в токоподводы б и 7, которые подключаются кразъемам источника импульсов тока. Импульстока, протекая по индуктору, создает в рабочем зазоре 5 радиально направленное магнитное поле, Чтобы это иоле обеспечивало однородное радиальное намагничивание сектора кольце- цвого магнита необходимо, чтобы наружный ра.диус ленты в округлой части витка был неменее, чем в 1,15 раз больше...

Номер патента: 632997

Опубликовано: 15.11.1978

Авторы: Бережненко, Васильев, Верхорубов, Гуревич, Фридман

МПК: G05D 23/19

Метки: температуры

...и 12.Устройство построено на серийно выпускаемых промышленностью приборахТак, в качестве блока управления 2 применен35 высокоточный изодромный регулятор температуры ВРТ, работающий в комплекте с термопарой,с аналоговым выходом от 0 до 5 МПа. Пороговые элементы 3 и 4 вание при достижении выходным сигналом управления 1/3 диапазона, 11мА), а пороговый элемент 4 срабатывает при 31 (2/3) диапазона выходного сигнала блока управления.При отклонении температуры в автоклаве от заданной сигнал на выходе блока управления 2 изменяется от 0 до 5 мА по выбранному закону регулирования. При нулевом значении сигнала мошность электронагревателя равна нулю, а при 5 мА - максимальному значению 300 квт. При изменении сигнала от 0 до 5 мА мощность...

Номер патента: 632889

Опубликовано: 15.11.1978

Авторы: Васильев, Волошин, Матюхин, Немцов, Пащенко

МПК: F27D 1/18

Метки: мартеновской, окно, печи, рабочее

...заслонки. ной в верхней части рамызакрыта наглухо. На другом конце трубка 5 снабжена патрубками 10 для подключения к торкрет-установке.Для предотвращения интенсивного выгорания средней и верхней частей крыш- у ки 7 окна, а также для торкретирования по воэможности большей поверхности крышки, сквозное отверстие 4 выполнено на расстоянии от перекладины не более 0,05 - 0,2 высоты боковой стойки. 36Для нанесения огнезащитного слоя на внутреннюю поверхность крышки 7 к патрубку 10 трубки 5 подсоединяют шланг от торкрет-установки и под давлением подают торкрет-массу, которая заполня ет внутреннюю полость трубки и выходит в виде струй через щелевые сопла 6. В это время крышку завалочного окна перемещают возвратнопоступательно с помощью...

Номер патента: 632737

Опубликовано: 15.11.1978

Авторы: Бабуров, Васильев, Векшин, Исаев, Кадинова, Княжинский, Козинец, Коломенский, Комарницкий, Ланге, Маркевич, Пичурин, Рогальский, Хейфец, Шифрин, Янковский

МПК: C21D 1/62

Метки: охлаждения

...на фиг. 3 - устройство, внд по стрелке А на фиг, 1; на фиг. 4 - вид по стрелке Б на фиг. Устройство состоит из сопл 1, расположенных рядами и объединенных в секции .2. Каждая секция имеет самостоятельный подвод 3 охлаждающей среды к коллекторам 4, размещенным по периметру устройства. Сопла расположены под углом 35 к радиальному наоправлению и под углами 45, 60 и 70 к продольной оси устройства. Охлалающая среда поступает через подводы воды в коллектора секции, а затеи632737 Формула изобретения Фиг. г Вид Е 1 ИИПИ Заказ 6505/24 Тираж 67 илиал ППП Патент, г.ужгород,писное ул,Проект через сопла - на поверхность трубы, охлаждая ее.Последовательность увеличения угла встречи струй с поверхностью трубы исключает в первой от печи...

Номер патента: 632687

Опубликовано: 15.11.1978

Авторы: Алеев, Байметов, Васильев, Загидуллин, Толстиков

МПК: C07C 87/18

Метки: 2-диаминопропана, тетраметил-1

...с выходомдо 96 и т.кип. 140-141 фС,ичительными признаками способаяв ся использование в качествеЗаказ 6496/21 Тираж 517 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Филиал ППП фПатент, г.ужгород, ул.Проектная,4 исходного производного пропана 1,2- -дихлорпропана-отхода производства эпихлоргидрина и глицерина, который подвергают обработке водным раст" вором диметиламина при мольном соотношении с исходным реагентом, раЬ- ным соответственно 1:3-4 при 100- 180 С н 5-75 атм.П р и м е р 1. В автоклав емкостью 0,5 л загружают 56,5 г (0,5 моля) 1,2-дихлорпропана (состав 99 1,2- ДХП и1 хлорорганических примесей) и 182 г (36) диметиламина. Мольное соотношение...

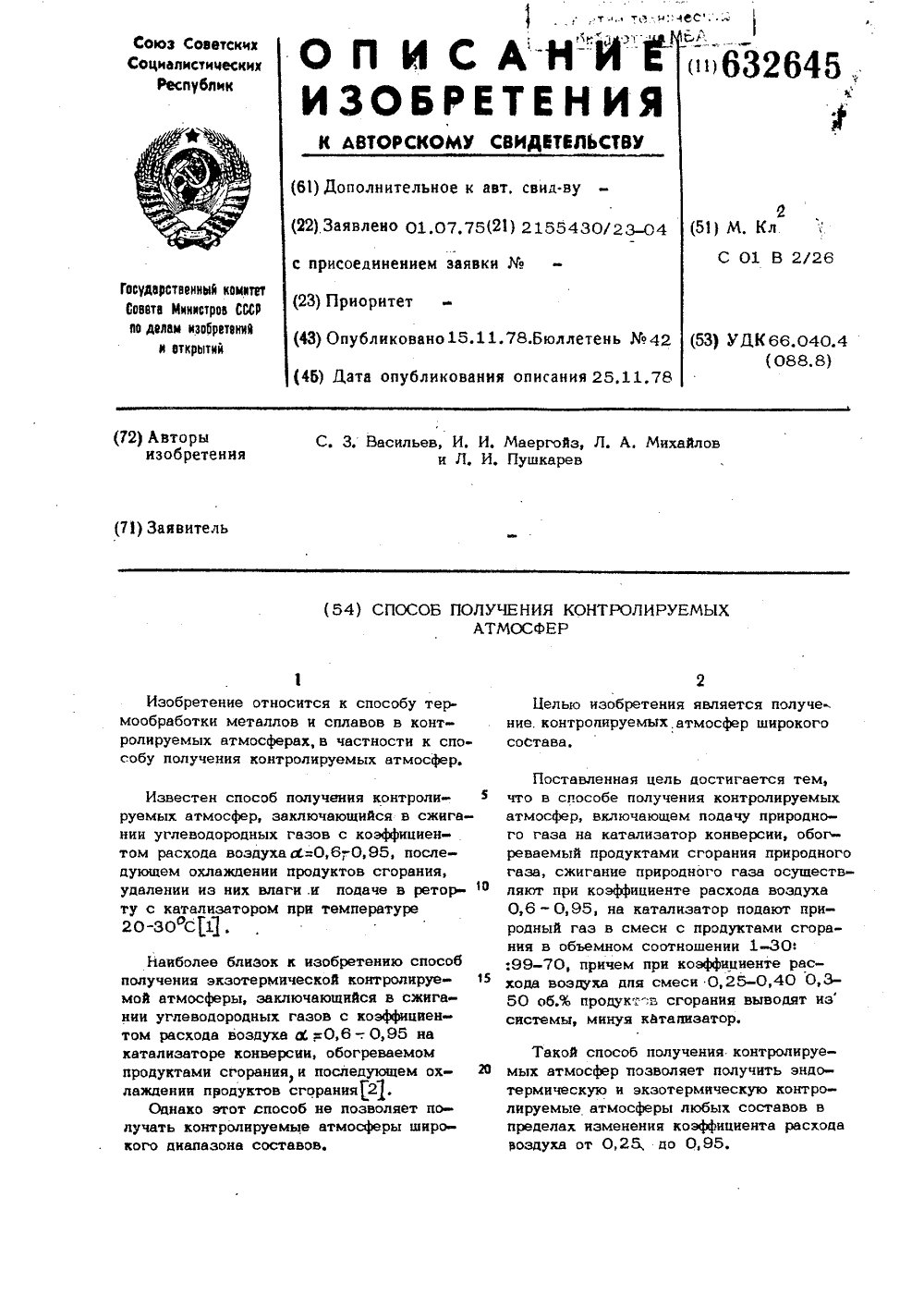

Номер патента: 632645

Опубликовано: 15.11.1978

Авторы: Васильев, Маергойз, Михайлов, Пушкарев

МПК: C01B 2/26

Метки: атмосфер, контролируемых

...С воздухом пэдя 1 от В горелку, где он сгорает В ТОПО ХНОМ ПРЭСтРаНСтВЕ С Козффиптиец-л том расхода Воздуха 0,6 - 0,95. СХбразо,вавшцеся прэдукты сгорания с температуОрой 900=1600 С поступают в спой каТЯЛХтЗст гэт 3. тЭХтве 3 СИИ Гуда Зт 8 1 оттдтот Природный газ, Смесь поданного природного газа с; пРОДУктамп сгэРЯ 1 иЯ беРУТ В Объемном соотношении 1-30,99-70.Врлиццца Обьет"ттцэГО СООТНОШЕНця Пэ данного природного газа и продуктовс 1 Орцттт; зстгт 1 тгттт о 1 гргбует 1 ъг 3 Гэг 3 тяваГгггтт тт 1 т "гт тг- гтс.рЬХГ 1 ЬХХЭДЯХттЦЗ ЦЗ СЛОЯ Кат ПИЗЯтОРЯ,ПРЭХттХКтттт 1 ЭЧВ 8 Ргт 1"т ОХЛЯЖДЯХОч В ВОДЯНОМгт ХОЛОДЦЛтятпке ПОСЛЯ ЧОГЭ ЭНИ ПРСПСТ 9 ВЛЯ"- тлоб, .й гт ХЬУХО КОПг РЭХЦРУ 8 т ;ХЭ аг,. стКЭ"ОРСЦЦ ЗатЕМ ОХЛажДЯЮТ ДЭ 30 С ЦПОЛУ 1 ЯЮХ...

Номер патента: 632465

Опубликовано: 15.11.1978

Авторы: Васильев, Коломыцев, Лукьяненко

МПК: B21K 1/36

Метки: колес, машин, рабочих, центробежных

...комплект лопаток после черновой обработки по привалочным поверхностям подвергают аустенизации при температуре 1050 С (температура Ак конца аустецитцого превращения для стали переходного яустенитно-мартенситного класса 09 Х 15 Н 8 Ю равна 935 С) для снятия внутренних напряжений и стабилизации структуры. После этого диски обрабатывают по рабочим поверхностям в окончательныс размеры, контролируют диски по рабочим поверхностям методом магнитопорошковой дефектоскопии и передают на сборку. Заготовки лопаток размерами 236 с 80 КЗ+ 0,01 мм, представляющие собой теоретическую развертку лопатки с припусками, напусками и технологическим участков для нанесения баз при штамповке получают вырубкой в штампе из листовой стали 09 Х 15 Н 8 Ю ГОСТ 5632-72....

Номер патента: 632461

Опубликовано: 15.11.1978

Авторы: Белоног, Васильев, Гафаров, Елисеев, Махов

МПК: B21J 13/02

Метки: горячей, штамповки

...при температуре Тэ определяется как отношение энергии излучения еповерхности и энергии е абсолютно черной поверхности при той же температуреПредлагаемое устройство для горячей 5штамповки монтируется на прессе.Пластина 1 устройства с приваренной кней трубкой 3 крепится к подштамповойплите 5 пресса болтами, Пластина 1 отделена от подштамповой плиты слоем 6 теплоизоляции. Другая пластина устроиства крен 10пится болтами через слой 6 теплоизоляции кнагревательной плите 7 (или штампу), в которой встроены нагреватели).При осуществлении процесса штамповкисильфон 2 сжат (см, левую часть чертежа),деформирующие усилия передаются черезпластины 1 на подштамповые плиты 5. Продолжительность процесса штамповки невелика и составляет 0,1-3,0 с, Время...

Номер патента: 632086

Опубликовано: 05.11.1978

Авторы: Алимов, Васильев, Дулин

МПК: H03K 17/02

Метки: коммутации

...транзистора 1 - через резистор 7. Базы транзисторов 8 и 9 соединены с эмиттером транзистора 10 и соответственно через резисторы 11,12,13 - с плюсовой шиной источника напряжения смещения.База транзистора 10 соединена с коллектором траизистора 1. Коллектор транзистора 8 через резистор 14 сое- динен с минусовой шиной источника напряжения смещения и через конденсатор 15 - с эмиттером трайзистора 1 и коллектором транзистора 2Резистор 11 в эмиттерной цеди транзистора 8 зашунтирован конденсатором 16. Соединенные вместе коллекторы транзисторов 9 и 10 подключены к базе предвыходного транзистора 17, эмиттер которого соединен с базой выходного транзистора 18. Между коллекторами транзисторов 17, 18 включен дополнительный источник напряжения 19,...

Номер патента: 631814

Опубликовано: 05.11.1978

Авторы: Васильев, Гомулин, Залькинд, Манькин, Федотов

МПК: G01N 29/00

Метки: анализатор, газа, струйный, частотный

...пре образователь8, каналы 9,10 связи с пневмоемкостью,задагчик 11 давления, питающий и приемный капилляры 12,13 резонатора Гельмгольца.Анализатор преобразователя 8 рабогаег следующим образом,При генерации звуковых колебаний ис- Зоточниками 5 и 6, вследствие наложенияагих колебаний, возникают биения -чередования звукового сигнала с частотой,равной разности частот источников 5 и 6,дпри несущей частоте, равной номинальной.Зти биения, частота которых равнаразности частот источников 5 и 6, улавливаются преобразователем 8, при максимуме амплитуды звукового сигнала происходит гурбулизация ламинарной струи, вы Огекающей из питающего капилляра 12,что сопровождается падением давлениявыхода (Р ) в приемном капилляре 13,При уменьшении...

Номер патента: 631780

Опубликовано: 05.11.1978

Авторы: Александров, Васильев, Залькинд, Козьмин, Тарасов

МПК: G01D 5/46

Метки: акустический, чувствительный, элемент

...что анапизируеый гаэ в резонатор подается под малы зрежением. кено радиально-щелевым, перпендикулярно щели сопла питания установлено кольцевое эжекторное соппо, связанное с каналом подачи анализируемого газа, а резонатор выполнен в виде кольцевой полости,внутри которой коаксиапьно размещенысоппо питания и эжекторное соппо.Благодаря эжектирующему действию радиально-щепевой (веерной) струи, в струйпитания эжектируются анализируемый газ,что обуславливает изменение частоты акус.тического сигнапа с изменением составаанапизируемого газа,631780 4ь- между плоскостями, образующими щепь ны сопла 4 питания и торцом 5 стержня. Акустический нувствитепыый элемент, содержащий соппо питания сжатым воздухом, канап подачи анализируемого газа и...

Номер патента: 631690

Опубликовано: 05.11.1978

Авторы: Атлас, Васильев, Тельнов

МПК: F15C 1/08

Метки: струйный, усилитель

...чего возможно всасывание пыли и мелких частициэ окружающей среды в камеру взаимодействия струй 7 усипитепя и засорениерабочих каналов. В этом случае давпение Рвыбранное, исходя иэ условий полной компен-. 20сации возможного разрежения, создает потокчерез дроссепь 6, больший, че м поток через дроссепь 5 за счет разницы давпений вканапах 3, 4, создаваемых потоком литания из канала 1, В реэупьтате в каналахЭ, 4 при пюбом состоянии усипитеня будет избыточное давпение, препятствующеезасорению через отверстия 11, 12.При подаче управляющего сигнала вканал 2 происходит перекпючение потока Зо иэ выходного канала 9 в канал 8 и соотвественно смена значений давлений в каналах 3, 4, что вызывает перераспределение потоков через дроссепи 5, 6, При...

Номер патента: 631670

Опубликовано: 05.11.1978

Авторы: Васильев, Давыдов, Кецлах, Красников, Лейкин, Найдюк, Пегов, Руфин

МПК: F02D 27/00

Метки: двигателем, дистанционного

...валы 71 и 72 разобщены между собой.Для пуска дизеля 1 переводят рукоятку 21 из исходного положения "СТОПв новое положение "ПУСК". В результате от задатчика 24 механизма 7 подается управляющее давление, соответствующее пусковым оборотам, шток механизма7 и рьгчаг 3 перемещаются из положенияСТОП в положение, соответствующее 1 пновым заданным пусковым оборотам, Приэтом положении системы дизель 1 послепуска работает на оборотах, равных пусковым,Для управления изменением оборотов Бдизеля во всем диапазоне от минимальноустойчивых до максимальных устанавливают рукоятку 21 в соответствующееположение между положениями "МИНИСАЛЬНО УСТОЙЧИВОЕ" н МАКСИМАЛЬйНЫЕ ОБОРОТЫ", При этом система срабатывает аналогично описанному выше, идизель начинает...

Номер патента: 631508

Опубликовано: 05.11.1978

Авторы: Абрамов, Аланичев, Берлин, Вагапов, Васильев, Горячев, Лукин, Попов, Скибинская, Трегер

МПК: C07C 17/06, C07C 19/01

Метки: высокохлорированных, полихлорпропанов

...хлорирования для получения четыреххлористого углерода и перхлорэтилена. г аффммнчю,1) М. Ка С 07 С 19/02 С 07 С 17/06 3) УДК 547.412.723.63 508 Формула изобретения Составитель М.ГозаловаРедактор З.Бородкина Техред З,фанта Корректор Е.Папп Заказ 6282/25 Тираж 517 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113935, Москва, Ж, Раушская наб., д,4/5 филиал 1 Н 1 П Патент, г.ужгород, ул.Проектная,4 направляют на высокотемпературноехлорирование,П р и м е р 1. В стеклянныйреактор жидкофаэного хлорированиядиаметром 30 мм и высотой 200 мм подают 25 г/ч хлора и 49,3 г/ч смесихлорпроизводных пропана и пропиленаследующего состава, вес.Ъ: 2-монохлопропен 22,9; 1,3-дихлоропропен...

Номер патента: 630736

Опубликовано: 30.10.1978

Авторы: Васильев, Динкель, Сальников

МПК: H03K 4/04

Метки: генератор, импульсов, параболическим, передним, фронтом

...8 и 9 шунтируют цепи обратных связей (конденсаторы 14 и 15) интеграторов 3 и 4 соответственно, Позициями 16 и 17 обозначены входные резисторы,Генератор импульсов с параболическим передним фронтом работает следующим образом.Генератор 1 генерирует пилообразные импульсы напряжения, частота которых определяется величиной входного сигнала на шине 2. Широтно-импульсный модулятор 5 производит сравнение этого напряжения с напряжением шины 6, в результате чего в момент их равенства возникает импульс. В момент срыва пилообразного напряжения также возникает импульс, Полученные импульсы преобразуются в широтно-модулированные импульсы.Таким образом, на выходе широтно-импульсного модулятора 5 будут прямоугольные импульсы, регулируемые по частоте и...

Номер патента: 630679

Опубликовано: 30.10.1978

Авторы: Александров, Васильев, Леонов

МПК: H01J 61/96

Метки: галогенная, лампа, накаливания

...колбой с целью обеспечения определенного значения температуры внутренней поверхности колбы, необходимого для сохранения галогеццого цикла, требуется увеличение толщины стсцкц, что, в свою очередь, приводит к увеличению в ней тепловых напряжений, а также к увеличению поглощения и рассеяния излучения лампы колбой.На чертеже показана галогенная лампа вакслцваппя с жидкостным Охлаждение.Она содс 1) жцт квтрцсвуО кол оу 1, в ко торой находится тело накаливания 2 в форме туго навцтой спирали, заканчивающейся двумя прямыми участками 3, сваренными с выводами 4 через тонкие ленточные вводы 5, заваренные в ножки колбы. Тело накала удерживается вдоль оси колбы с помощью ряда держателей б, представляющих собой пружины, упирающиеся в стенки колбы....
