Номер патента: 1595262

Опубликовано: 09.06.1995

Авторы: Ефимов, Манькин, Терешин, Шульман

МПК: H01J 25/00

Метки: свч-прибор

1. СВЧ-ПРИБОР, содержащий замедляющую систему типа цепочки связанных резонаторов, частотно избирательные поглотители в виде дополнительных выполненных в стенках замедляющей системы резонаторов с диэлектрическими поглощающими таблетками, отличающийся тем, что, с целью улучшения селективности поглощения на частотах паразитных видов колебаний и увеличения КПД прибора, дополнительные резонаторы, настроенные на различные паразитные частоты, содержат одинаковые диэлектрические таблетки, расположенные в различных меридиональных плоскостях резонатора замедляющей системы и имеют дополнительные цилиндрические полости с поперечными сечениями, меньшим поперечного сечения диэлектрических таблеток.2. Прибор по п.1, отличающийся тем, что, с целью...

Номер патента: 1728448

Опубликовано: 23.04.1992

Авторы: Бурмистрова, Кологривова, Манькин, Пончек, Элгуджан

МПК: E04H 5/00

Метки: здание, многоэтажное, производственное

...фиг.5 - здание,план с непрерывной транспортной зоной вокруг ядра жесткости; на фиг,6 - здание, разрезанное по пятому этажу, аксонометрия; на фиг,7 - здание, план с непрерывным междуэтажным перекрытием в технологической зоне, образованным горизонтальными участками в виде террас; на фиг.8 - разрез В-В на фиг.7; на фиг.9 - здание, разрезанное по пятому этажу, аксонометрия; на фиг.10, - схема размещения 5 10 15 20 25 30 35 40 45 50 55 инженерных систем на фрагменте плана; на фиг,11 - разрез Г-Г на фиг.10.Многоэтажное производственное здание состоит из каркасного блока 1 (фиг,6) с пустотелым центрально расположенным ядром 2 жесткости и жестко прикрепленным к нему непрерывным междуэтажным перекрытием, расположенным по спирали на всю высоту...

Номер патента: 1553834

Опубликовано: 30.03.1990

Авторы: Бятец, Дубинский, Землеруб, Козьмин, Манькин

МПК: G01F 11/00, G01F 25/00

Метки: дозатор, жидкости

...10,который разделен мембраной 11 на измерительную 12 и рабочую 13 полости.В рабочей полости 13 установлен электромагнитный клапан 14. Измерительная полость 12 соединена с измерителем 15 объема, на котором установлены верхний 16 и нижний 17 датчикиуровня контрольной жидкости 18, Датчик 4 числа оборотов, электромагнитный клапан 14, верхний 16 и нижний17 датчики уровня, а также двигатель2 подключены к блоку 19 управления.Дозатор жидкости работает следующим образом.При включении двигателя 2 перистальтическая головка 5 вращается иролики 6 обкатываются по эластичномушлангу 7, перемещая в нем объемы дозируемой жидкости, образованные внутри шланга 7 между двумя соседнимироликами 6. Соответственно в рабочейполости 13 создается разрежение...

Номер патента: 1420376

Опубликовано: 30.08.1988

Авторы: Дубинский, Манькин, Рыжнев

МПК: G01F 11/06

Метки: дозатором, дозирования, жидкости, плунжерным

...21 унр;(влсния вхц,(ят цбрдоцткд информации ц кличестве цбцрцтцв двигдтс.(сй 13 и 16. их р(.зццсти, вычислсцис этой р:нцсги сц(лдс(н заданной нрцизнцдитсльнцсти и выдача визузльцй информации (,хсх 22 н (;(Иия б,пкз унрдвлсция нрсдндзцдче(ш д, я нцлучеция сгдби, и 3 и р ц в; и и ы х н д ц р 5 ж . н(, н сО 6 х 0; и х ь х для рдбцты бгцкз 21 )(авления и питания э,(с ктрц,(ни(; гелей 1 и 16. Схема 23 и 24 урв,(ся 1 зсдС(зд( (ы,ь(я змсеи 5 числа цбцрцтцв э.(екг(н ,игзтелей 13 и 16. В функции чикрцВ,Ч .вхцдяг обработка ввц.(имь(х,шццых иц з дднццй п)низводи(сльццсти и выдача з;.(.Ния цд ссн ве(су к- (цие числа н нт, зг(скзродвигдтслсй 13 и 16 11 уль 27 с)атора иредназндчен д.я связи 0(,.(,(тмикро)ВЧ 26 и вы- Ц(ЛЦЯЕТ фХ ИКЦИИ)С ВЦИ 5...

Номер патента: 1408229

Опубликовано: 07.07.1988

Авторы: Дубинский, Манькин, Ожерельева, Хоботова

МПК: G01F 11/04

Метки: дозирования, жидкости

...зазо 15 ром, Между седлом 6 и запорным элементом 7 также образуется зазор, врезультате чего обратный клапан открыт. Открываются клапаны 17 и 21,клапаны 19 и 22 закрыты. Анализируе 20 мая жидкость через патрубок 16 вводаподается в дозирующую камеру 2, далеечерез сквозной канал 5 и открытыйобратный. клапан в компенсирующую камеру 3, после заполнения которой через открытый клапан 21 поступает впатрубок 20 вывода,Патрубки 16 и 20 связаны с технологическим байпасом, поэтому черездозирующую камеру 2,обеспечен посто 30 янный проток жидкости, что позволяетв любой нужный момент осуществитьпредставленный пробоотбор и дозирование.После производства пробоотбораклапаны 17 и 21 закрываются и в декомпрессионной камере 23 создаетсянеобходимое...

Номер патента: 1339398

Опубликовано: 23.09.1987

Авторы: Бриф, Кирко, Манькин, Перловский

МПК: G01F 1/00

Метки: газа, измеритель, расхода

...камеры 6 соединен срасточкой 7, выполненной в направляющей трубы 1 в зоне расположениясредней части калиброванного поршня2 и образующей камеру газового уплотнения, а глухая камера 8 повторителя5 давления являющаяся его входом,соединена с линией газа, поступающегов заглушенную часть 9 направляюшейтрубы 1 измерителя, с переключателем10 и манометром 11.Участок 12 разгона - этой расстояние между первым по ходу движения калиброванного поршня 2 датчиком 3 положения и торцом калиброванного поршня 2 в его крайнем нижнем положении,Устройство работает следующим образом,В подготовительном положении переключателя 1 О газ не поступает в заглушенную часть 9 направляющей трубы 1 измерителя и выходит в атмосферу. Калиброванный поршень 2 под...

Номер патента: 1240922

Опубликовано: 30.06.1986

Авторы: Говердовский, Манькин, Плоткин, Поляков

МПК: F01D 21/20

Метки: клапанов, паровых, плотности, регулирующих, стопорных, турбин

...при контроле клапанов среднего давления.На чертеже схематически представлено устройство, реализующее предложенный способ определения плотности стопорных и регулирующих клапанов паровых турбин.Устройство, реализующее йредложенный способ при пароснабжении от котла 1, содержит паропровод 2 острого пара с установленнымй на нем стопорными и регулирую щими клапанами 3 и 4 высокого давления соответственно, сообщающий котел 1 с паровой турбиной, имеющей цилиндры 5, 6 и 7 соответственно высокого, среднего и низкого давлений, и тракт 8 промежуточного перегрева пара с включенными в него стопорным и регулирующим клапанами 9 и 10 среднего давления соответственно, С цилиндром 7 низкого давления соединен конденсатор 11, к которому...

Номер патента: 1222797

Опубликовано: 07.04.1986

Автор: Манькин

МПК: E04H 5/00

Метки: здания, каркас, многоэтажного, рамный

...их наклонных частей 8 в 1,53 раза, а последние составляют с горизонталью угол 30 - -60. Элементы 4 жесткости шарнирно оперты на ригелн 2. По низу наклонные части 8 элементов 4 жесткости свариваются между собой посредством закладных деталей 9. Из вертикальных частей 7 элементов 4 жесткости сделаны выпуски арматуры 10 в виде петель, в которые запускаются арматурные сетки 1монолитной железоб( тонной ил и 30 1 ы 12, укладываемой поверх плит о цсрекрыгий.Монтаж рамцого каркса осуществляется сл(дующим образом.Вцачалс устанавливают колонны 1 первого этажа, После этого монтируют ригелц 2 и жестко соединяют их с колоннами .За гсм устацавлцва 1 от элементы 4 жесткости в створе колонн 1 и жестко соединяют их с колоннами 1 в пролете с шарнирным...

Номер патента: 1167436

Опубликовано: 15.07.1985

Авторы: Дубинский, Манькин, Хоботова

МПК: G01F 11/08

Метки: дозатор, жидкости

...ной клапаны снабжены хвостовиками,а управляющий шток - фланцем, приэтом дозирующий клапан размещен между 5впускным и выпускным клапанами,середина траверсы жестко связанас управляющим штоком, а ее концыустановлены с возможностью перемещения между упорами стержней, свободные концы которых выполнены.конусными и размещены с воэможностью контакта с хвостовиками впускного и выпускного клапанов, а в дозирующей камерепеременного объема установлен полый уплунжер, внутри которого размещенмежду двумя пружинами фланец управляющего штока. На чертеже изображен дозатор, продольный разрез,Дозатор содержит корпус 1с впускным 2 и выпускным 3 клапанами,между которыми размещена дозирующаякамера 4 переменного объема, снабженная управляющим штоком 5,...

Номер патента: 1114826

Опубликовано: 23.09.1984

Авторы: Гольник, Лужков, Манькин, Орлов, Раецкий, Сорокин, Тменов, Шульгач, Янин

МПК: F15C 5/00

Метки: коммуникационных, плат, пневматических

...оптические характеристики композиции и отвержденной массы. Влияние всех указанных факторов воз- растает с увеличением толщины конструктивного слоя, что является главным недостатком известного способа,Последующий конструктивный слой получают аналогично, после чего конструктивные слои соединяют так, чтобы коммуникационные каналы (полости) оказались внутри. Соединение и герметизацию осуществляют клеем или фотополимеризацией слоя пластмассы, нанесенного на внутренние поверхности конструктивных слоев. В обоих случаях операция характеризуется нанесением жидкого состава на рельефную плоскость. После соединения слоев четкость контуров каналов, как правило, нарушается - или во внутрь каналов попадает пластмасса (клей), или между рельефными...

Номер патента: 1114815

Опубликовано: 23.09.1984

Авторы: Белобородов, Дубинский, Манькин, Нечаева

МПК: F04B 43/00

Метки: мембранный, насос

...эласгичным эл(мнтом, грметично соединенным И горнам с корпусом ( образованием в го Внутрс нпй 111 Н изо.(ированной полости длн приво,(1, ограничивакнпим с наружной стороны раз руз(чнук камеру и имющим армирх ю(пни э,мент В видспиральной прх жиныНа р(же представлен предлагаемый на(. (.ЧМбр;Ни 11:. Н(Сос СО)1 ржиКОРПХ С 1, 35 В котором ( Образонаним насосных 2 и раз(рузочной 3 камер х 1515 Овлен( диафрагмы 4, связанны с приводом 5 и взаимодейс) Вх кп(исо (.торонь раз рузо Ной камеры 3 с раз рхзо 1 НОЙ жидкостьк. Насос снабжен трхбчатым эл 11 гичным эчмтом 6, герме 40 тично со,Инс иным по торцам 7 с корпусом 1 с образованих В го Внутренней части изолированной полости 8 для привода 5, ограничивающим с наружной стороны разгрузочную...

Номер патента: 1057961

Опубликовано: 30.11.1983

Авторы: Абгарян, Александров, Бугров, Залькинд, Манькин

МПК: G06G 5/00

Метки: аналоговый, импульсов, пневматический, сигнал, частоты

...связанныйс механопневматическим преобразователем перемещения выходного звена сумматора в анаМ 1 3логовый пневматический сигнал, причемпневмомеханический сумматор выполненс приводом одностороннего действия,камера которого соединена с входным каналом, а шток связан с подпружиненнойзубчатой рейкой с помощью храпового ме,ханизма, кинематическн соединенного сЙриводом отключения, полость которого соединена с первым выходом генератора тактирующих импульсов, а выход механопневматического преобразователя соединенс элементом памяти, через нормальнозакрытый клапан, управляющий вход котсрого подключен к второму выходу генератора тактирующих импульсов связанномусвоим третьим выходом с элементом памяти.На фиг. 1 показана принципиальнаясхема...

Номер патента: 1038568

Опубликовано: 30.08.1983

Авторы: Белобородов, Дубинский, Манькин, Нечаева

МПК: F04B 43/04

Метки: насос-дозатор

...ул. Проектная, 4Изобретение относится к насосостроению.Известен насос-дозатор, содержащий корпус с расположенным в нем приводным механизмом, соединенным посредством регулируемой пружины с мембранным рабочим органом 1,Недостатком является то, что в известном насосе привод соединен с мембраной дополнительной пружиной, что усложняет конструкцию и снижает надежность. Цель изобретения - упрощение конструкции и повышение надежности. Указанная цель достигается тем, что в насосе-дозаторе, содержащем корпус с расположенным в нем приводным механизмом, соединенным посредством регулируемой пружины с мембранным рабочим органом, при выполнении насоса с оппозитно расположенными рабочими органами последние соединены между собой жесткой связью. На...

Номер патента: 834375

Опубликовано: 30.05.1981

Авторы: Ананикян, Быховский, Дубина, Ильяшенко, Манькин

МПК: F24D 5/00

Метки: здания, лучистого, отопления

...распределительные и сборные каналы, плиты перекрытий с пустотами и щелями, регулирующие шибера, горизонтальные распределительные и сборные каналы размещены под плитами перекрытий и соединены с их пустотами при помощи щелей, выполненных в нижней стороне плиты перекрытия, 10Кроме того, щели могут быть расположены на расстоянии, определяемом иэ соотношения8Ь=ООЬ+6 + - -"- ")Оп ,1 где Ио - длина опирания плиты на ригель;щ - длина щели.Шибера могут быть выполнены в виде диафрагм .На чертеже изображена схема предлагаемой системы.Система лучистого отопления здания включает камеру 1 подогрева воздуха, горизонтальные подающие 2 и обратныео3 каналы, вертикальные подающие воздуховоды 4, обратные воздуховоды 5, горизонтальные распределительные...

Номер патента: 724985

Опубликовано: 30.03.1980

Авторы: Александров, Васильев, Залькинд, Кардашев, Манькин, Симоновский

МПК: G01N 11/00

Метки: газоанализатор, струйный

...элементы 1 и 2, измеритель перепада давления 3, вторичный прибор 4. Входы чувствительных элементов соединены с емкостью 5, вход емкости соединен со стабилизатором избыточного давления 6, а выход - через дроссель 7 - с атмосферой, Полости чувствительных элементов снабжены штуцерами 8 и 9 для соединения их с атмосферой.Устройство работает следующим образом, В сравнительный элемент 2 подается эталонный газ, а в рабочий элемент 1 - анализируемый. Поскольку состав эталонного газа не меняется, измеряемый на выходе из чувствительных элементов сигнал определяется составом анализируемого газа. Для бинарной смеси сигнал разности выходных давлений является функцией состава анализируемой смеси. Назначением остальных элементов газоанализатора...

Номер патента: 652445

Опубликовано: 15.03.1979

Авторы: Аграновский, Егоров, Кардашев, Манькин, Мелисина, Симоновский, Соколов

МПК: G01F 13/00

Метки: газосмесительная

...предлагаемаягазосмесительная установка,Газосмесительная установка содержитисточник 1 газа-разбавителя, звуковоесопла 2, струйный вихревой смесительЯеааееежрсеаасаеас,: 1 ;1 же щ -" - ж -"с -- .+с "-"се дМй Составитель ахов Техреи К Тираж 885 П осударственного комитета ССС ам изобретений и открытий5, Москва, Ж, Раушская Редактор Т. ЯноваЗаказ 1039/4 ООНИ ИПИп( дел113 О орректор С, Шекм наб., д. 4/ нти, г. ухсород, ул. Проект филиал ЙПП с3 65243, источник 4 дозируемого газа, звуковое оопло 5, соединительную линию 6,, аадатчик давления 7 и выходное отверсти8 смесителя.Устройство работает следующим обрь- фГаэ-раэбавитель от источника 1 поддавлением, обеспечивакацим режим истечения, поступает на вход сопла 2. Излищ-,ки газа-разбавителя...

Номер патента: 646071

Опубликовано: 05.02.1979

Авторы: Ительман, Манькин, Михайлова

МПК: F01K 13/02

Метки: энергоблока

...регулятора скорости в видецентробежного насоса и вращающимся 1 Оследящим золотником связь датчика перемещения с этим золотником удобновыполнить через шток указателя положения золотника.На чертеже изображена принципиальная схема системы, состоящая изрегулятора 1, нагрузки турбины 2,привода генератора 3 и следящего золотника 4, измерительного органа 5регулятора скорости, подключенного че- Юрез отсечной золотник б на вход сервомотора 7 и регулирующих клапанов 8.В цепь между регулятором 1 и" отсечным золотником б включен механизм 9управления турбиной со своим золотником 10. Регулятор 11 производительности котла 12, как и регулятор 1 нагрузки турбины 2, подключен своимвходом к блоку 13 коррекции задаваемой мощности по частоте сети...

Номер патента: 637506

Опубликовано: 15.12.1978

Авторы: Волков, Манькин, Румянцев

МПК: E04B 7/08

Метки: балка, железобетонная, коробчатая

...середине, причем внутренняя поверхность полки выполнена с уклоном 20 - 45% от минимальной толщины полки посредине сечения к ребрам, а ребра - с уклоном 0,5 - 5% от минимальной толщины в торцах балки к середине ее.На фиг. 1 изображена предлагаемая балка, общий вид; на фиг. 2 - разрез А - А фиг. 1.Железобетонная коробчатая балка пок-.рытия состоит иэ нижней 1 и верхней 2 полок и ребер 3, Верхняя полка балки выполнена вогнутой внутрь в продольном направлении с уклоном 3 - 5% к середине с поперечнымн ребрами 4 жесткости на внешней поверхности ее и внутренней поверхностью, выполненной с уклонамн 20 - 45% от минимальной толщины полки посредине сечения к ребрам 3. Внутренние поверхности ребер 3 выполнены с уклоном 0,5 - 5% к середине36,балкн,...

Номер патента: 631814

Опубликовано: 05.11.1978

Авторы: Васильев, Гомулин, Залькинд, Манькин, Федотов

МПК: G01N 29/00

Метки: анализатор, газа, струйный, частотный

...пре образователь8, каналы 9,10 связи с пневмоемкостью,задагчик 11 давления, питающий и приемный капилляры 12,13 резонатора Гельмгольца.Анализатор преобразователя 8 рабогаег следующим образом,При генерации звуковых колебаний ис- Зоточниками 5 и 6, вследствие наложенияагих колебаний, возникают биения -чередования звукового сигнала с частотой,равной разности частот источников 5 и 6,дпри несущей частоте, равной номинальной.Зти биения, частота которых равнаразности частот источников 5 и 6, улавливаются преобразователем 8, при максимуме амплитуды звукового сигнала происходит гурбулизация ламинарной струи, вы Огекающей из питающего капилляра 12,что сопровождается падением давлениявыхода (Р ) в приемном капилляре 13,При уменьшении...

Номер патента: 603007

Опубликовано: 15.04.1978

Авторы: Бунин, Воеводин, Зенова, Лурье, Макаров, Манькин, Френкель, Черноготский, Шифрин

МПК: H01F 27/30

Метки: напряжения4, сверхвысокого, силовой, трансформатор

...напряжениярасположены снаружи, а части обмотки среднего напряжения в промежуточном положениии конец обмотки высокого напряжения соединен с линейным отводом обмотки среднего р 5напряжения.Это позволяет увеличить электрическуюпрочность частей обмоток высокого напряжения и линейного отвода части обмотки среднего напряжения, расположенной внутри. 30Нв чертеже показана схема трансформа- .тора сверхвысокого напряжения, которыйимеет на смежных стержнях магнитопровода 1 с двумя стержнями концентрически,установленные части 2, 3 обмотки низкого З 5напряжения, низковольтную 4 и высоковольтную 5 части обмотки среднего напряжения,высоковольтную 6 и низковольтную 7 частиобмотки высокого напряжения. Части обмотки низкого напряжения 2, 3...

Номер патента: 564492

Опубликовано: 05.07.1977

Авторы: Ананикян, Войлоков, Манькин

МПК: F24D 5/04

Метки: лучистого, отопления, охлаждения, радиационного

...плите редел метр отве ся по где 3 - днам- колич по одотверсти тека ющего тоте)кг/час;- весовая скорость воздуха в сече. нии отверстия, принимаемая не болеег4 кг/м, сек.На фиг. 1 представлена схема системылучистого отопления и радиационного охлаждения на фиг, 2 - то же, вид в плане; нафиг. 3разрез А-А фиг, 2на фиг. 4 -разрез Б-Б фиг, 2,Система лучистого отопления и радиационного охлаждения с использованием в 10качестве тепло- и хладоносителя воздухав одноэтажном здании содержит воздухоподготовительную установку 1, подающий 2 иобратный 3 воздуховоды, пустотелые нлиты 4, причем в плитах 4 выполнены отверстия 5 и 6 соответственно в нижней и верхней полках, на верхней поверхности плитустановлены короба 7. Воздухоподготовительная установка....

Номер патента: 546962

Опубликовано: 15.02.1977

Авторы: Лазерсон, Манькин, Посадский, Сучков

МПК: H01L 27/20

Метки: акустических, волн, поверхностных, усиления

...формируют в впдс ленточного пучка в вакууме, направляют параллельно поверхности пьезокристалла н отклоняют от направления 5 распространения поверхностнон акустическойволны в плоскости, параллельной поверхности кристалла, на угол, определяемый соотношени- емСоставитель Н. ФомичевТехред Е. Хмелева Корректор Т. Добровольска Редактор И. Шуби аж 1 д. К 21 аказ 338/9 одписное шография, пр. Сапунова,Усилитель состоит из вакуумной оболочки 1, внутри которой размещен электронный прожектор 2, формирующий плоский электронный пучок, коллектора 3 электронов, пары отклоняющих электродов 4 и 5 и пластины 6 из пьезокристаллического материала с плоской поверхностью, на которой размещены входной 7 и выходной 8 электроакустические преобразователи...

Номер патента: 497023

Опубликовано: 30.12.1975

Авторы: Гринберг, Манькин, Сидоренко, Стрижевский, Эльнатанов

МПК: A62C 3/04

Метки: огнепреградитель

...разогрев огне- преграждающего элемента и, следовательно, проскок пламени в защищаемое пространство.На чертеже схематически изображено устройство.Огнепреградитель состоит из корпуса 1, крышки 2, патрубков 3 для входа и выхода газа, огнепреграждающего элемента, выполненного в виде газопронип 1 емой пластины 4, прижатой пружиной 5 крмочувствительному элементу 6, который может быть выполнен, например, из легкоплавкого материала, биметалла и т. п. Газопроницаемая пластина, установленная в сильфоне 7 и обладающая спо собностью к продольным перемещениям, соединена последним с перегородкой 8, которая расположена перед выходным патрубком.В перегородке имеется отверстие 9, которое является седлом клапана 10, соединенного 10 штоком 1 с...

Номер патента: 462959

Опубликовано: 05.03.1975

Авторы: Манькин, Сидоренко

МПК: F16K 31/44

Метки: кран, пробковый

...11.Между корпусом и ступицей маховика установлен подшипник 12. На штоке пробки жестко закреплена шайба 13 с коническими отверстиями 14. В донной части ступицы 3 имеются З 0 профилированные прорези 15, а со стороны открытого торца - опорный бурт 16. Внутри ступицы размещены пружина 17 и тяги 18, шарнирно связанные как с шайбой, так и со ступицей, На тягах установлены сферические втулки 19 и гайки 20, с помощью которых происходит регулировка рабочей длины тяг.Кран работает следующим образом.При выводе фиксатора 4 из зацепления и повороте маховика 2 последний, сжимая пружину 17, опускается и ложится своей опорной поверхностью 16 на подшипник 12, при этом тяги 18 наклоняются (см. фиг. 2).При дальнейшем повороте маховика тяги 18 передают...

Номер патента: 459608

Опубликовано: 05.02.1975

Авторы: Буртаков, Гинсбург, Манькин, Ситнов, Шапиро

МПК: F01D 17/00

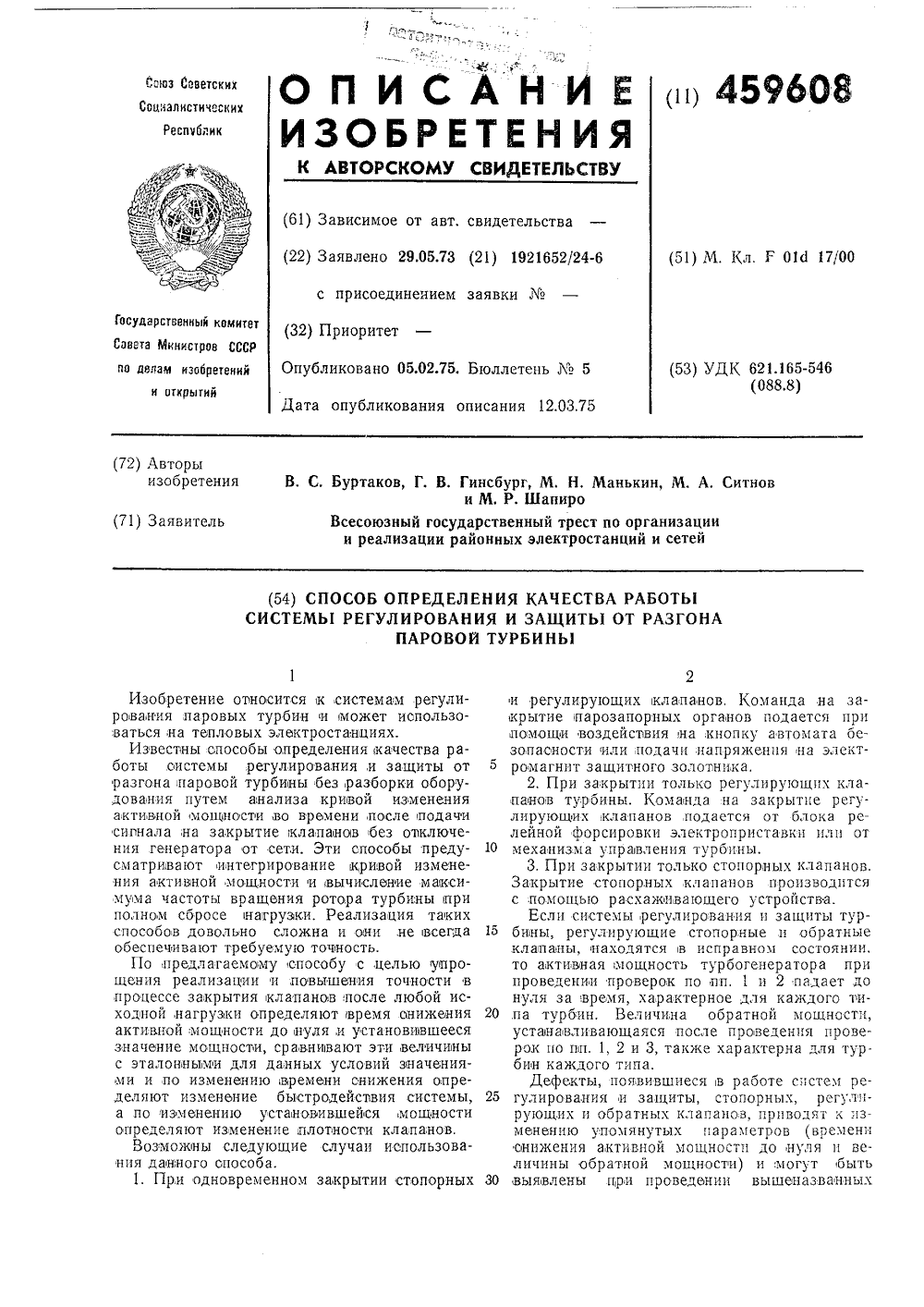

Метки: защиты, качества, паровой, работы, разгона, системы, турбины

...и:могут быть30 выявлены при проведении вышеназванных459608 25 Предмет из о бр етен ня Составитель А. Калашников Редактор В. фельдман Техред О. Гуменюк Корректор И, ПозняковскаяЗаказ 574/15 Изд,349 Тираж 619 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 проверок. При даином способе могут быть определены, например, увеличение времени прохождения сигнала от электромагнитного выключателя турбины яо системе регулирования и защиты, а также увеличение времени закрытия стопорных, регулирующих и обратных клапанов, приводящее к увеличению времени сброса активной мощности; ухудшение плотности стопорных, регулирующих и обратных клапанов,...

Номер патента: 438052

Опубликовано: 30.07.1974

Авторы: Зенова, Лоханин, Манькин

МПК: H01F 27/40

Метки: автотрансформатор, силовой

...линейного зажима А последовательной обмотки 5 на последнюю ложится все импульсное напряжение из-за несоизмеримости волнового сопротивления обмотки 5 и импеданса, подсоединенного к зажиму А , со стороны линии. Это требует увеличения изо О ляции, что, в свою очередь, ведет к увеличению габаритов автотрансформатора.Во избежание увеличения изоляции междулинейным зажимом Л последовательной обмотки 5 и баком 1 и соответственно баком и землей устанавливаются батареи конденсаторов 6 и 7, что обеспечивает принудительное распределение импульсного напряжения.1-1 а фиг. 2 показан вариант схемы однофазного двухстержневого автотрансформатора с частичным разнесением последовательной обмотки 5 и 5" по ступеням 2 и 2" магнитопровода. Бак 1 и...

Номер патента: 338687

Опубликовано: 01.01.1972

Авторы: Гринберг, Залькинд, Курочкин, Любимов, Манькин, Помелов, Рыжнев

МПК: F04F 5/14

Метки: насос, струйный

...сдостаточно дмет изоорет ц и рого стя- укних чниния, ения ход- стью ениям дев однния кото плоско талям ОЙ ИЗ С ИСТО давле ключ я, вь поло кцм. огоью ис ,шен",ого с тичес Известен струнный насос, зона смешения которого образована двумя плоскими параллельными пластинами, а сопла для подачи рабочей и эжектируемой среды выполнены как сверлеция в одной из пластин.Предложенный насос отличается от известного тем, что выход сопла подачи эжектируемой среды снабжен коническим участком, благодаря чему исключается пульсация давления в зоне смешения.Конструкция предлагаемого насоса представлена на чертеже.Пластина 1 прижата к пластине 2 так, что благодаря выступам 3 между пластинами имеется зазор постоянной ширины, В пластине 1 выполнено...

Номер патента: 281735

Опубликовано: 01.01.1970

Авторы: Акулинин, Манькин, Мочалов, Соколина, Цукерберг

МПК: A61B 1/04

Метки: голосовых, киносъемки, связок

...на зубы обеспечивает стабильное положение головы, хотя голова не закреплена жестко, В ходе исследования врач моисет легко перемещать голову исследуемого по высоте, меняя высоту установки планки с помощью рукоятки 1 б.С помощью ручки 12 координатного столика ларингоскоп вводят в гортань исследуемого, при этом врач манипулирует ручкой 12 координатного столика 11, вводя ларингоскоп по средней линии. С помощью системы зеркал 17 и 18 и перемещений гортанного зеркала отыскивают голосовые связки, после чего с помощью ручки тяги 19 выводят подвижное зеркало 18 из трубки ларингоскопа. Окончательную наводку осуществляют, наблюдая объект съемки в окуляр кинокамеры.Управление гортанным зеркалом осуществляется дистанционно с помощью тяги...

Номер патента: 261557

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Манькин

МПК: H01F 27/36

Метки: магнитный, шунт

...чапакетов плао брете Пр едм Магнитный шунтреактора, выполнестин из электротеитийся тем, что, св трансформаторепоследний выполнедольных пластин,но ярму, и примыксобирательных плавсех пластин обра Известен магнитный шунт для трансформатора и реактора, выполненный в виде пакетов пластин из электротехнической стали для снижения добавочных потерь от потоков рассеяния в металлических элементах конструкции стержневых трансформаторов кт реакторов.С целью уменьшения потерь в трансформаторе и снижения веса шунта последний выполнен в виде сочетания продольных пластин, расположенных параллельно ярму, и примыкающих к ним поперечных пластин, собирающих магнитный, поток рассеяния. При этом плоскости всех пластин шунта обращены к обмоткам.Предложенный...

Номер патента: 206915

Опубликовано: 01.01.1968

Авторы: Залькинд, Манькин, Помелов, Рыжнев

МПК: G11C 25/00

Метки: вихревое, запоминающее

...в вихревой камере получает способность образовывать два устойчивых состояния, Значение выходного 30 сигнала может быть различным в зависимости от размера отверстия выхода или его расположения (в центре основания или эксцентрично), так как в цснтре вихря нместся зона разрежения, а ближе к периферии вихревой камеры давление возрастает,Размером отверстия выхода илн его расположением можно получить следующие пары значений выходных давлений, соответствующих двум устойчивым состояниям:а) большое давление - малое давление; б) давление - разрежение;в) большое разрсженис - малое разрежение.УстрОЙСТВс 1 С СОСТ 051 НИЯМИ ВЫХодНОГО СИГ- нала давление - разрежение н большое разрежение - малое разрсжсннс являются по существу управляемыми...
