Варцаба

Номер патента: 1565447

Опубликовано: 23.05.1990

Авторы: Антипов, Варцаба, Вишняков, Козырев

МПК: A01K 79/00

Метки: приема, улова, хранения

...нисходящей секции 9 двухсекционного трубопровода,Оно выполнено в виде кольцевогоусеченного конуса, обращенного своейвершиной в сторону транспортированиярыбы наружная стенка 14 которого955соединена с водоотделителем 13, авнутренняя стенка 15 - с нисходящейсекцией 9 двухсекционного трубопровода. своей вершиной в сторону транспортирования рыбы, Напор хладагента эжектирует рыбу иэ водоотделителя 13. Рыба одновременно охлаждается и транспортируется в трюм. Транспортирование охлажденной рыбы, охлаждение сразу после удаления воды из пульпы рыба-вода позволяют уменьшить ее травмирование, т.е. повысить качество,1 ил. Судовой рыбный трюм 1 и верхняя часть 8 трубопровода для подачи хладагента покрыты теплоизоляционным материалом 16Прием...

Номер патента: 1558782

Опубликовано: 23.04.1990

Авторы: Варцаба, Иванов, Клоков

МПК: B65B 51/10

Метки: тары, термосклеивающегося, укупорки

...отверстия 10 и 11. Промежуточное кольцо2 соединено посредством болтов с опорной пластиной 9, фла нцем 5 и сварочным элементом 13. Сварочный элемент 13 выполнен в виде кольца с торцовым пазом 14, в котором размещен нагревательный элемент5. Между промежу точным кольцом 12 и сварочным элементом 13 расположен слой 16 теплоизолирующего материала. Подвод полимерной тары 1 на сварку осуществляется пуансоном 17. Тару 1 закрывают покровной пленкой 18 из такого же материала, как тара 1. Устройство работает следующим образом.В зависимости от высоты тары 1 устанавливают шток 3 и фиксируют его. Затем создают давление на фланец 5. Пуансон 17 с тарой 1, покрытой пленкой 18, движется вверх, а основание 2 со штоком 3 и смонтированными на нем...

Номер патента: 1546336

Опубликовано: 28.02.1990

Авторы: Варцаба, Галкин

МПК: B63B 19/28

Метки: грузовых, защиты, операциях, помещения, судна

...стенки 10 и 11 по вертиали разделены на две равные створки17 и 18 и соединены по линии разделеНия гибкими элементами 19 крышка 540подпружинена пружинами 20 смонтированными у шарниров 21 крышки 5, а примыкающие к крышке створки 7 боковыхстенок подпружинены пружинами 22,Устройство снабжено приводами с бара 45банами 23 и натяжными тросами 24, аСтворки 17 и 18 снабжены стяжнымитросами 25, пропущенными через коль ца 26, соединенными посредством штертов 27 с крышкой 5 и .соединенными с50натяжными тросами. 24, Створки 17 и18 боковых стенок имеют отверстия 28с уплотнительными втулками 29, черезкоторые пропущены стяжные тросы, ВНижней части шахты имеются соединенные с крышкой 5 посредством штертов27 кольца 30, через которые пропущены...

Номер патента: 1532428

Опубликовано: 30.12.1989

Авторы: Варцаба, Колчин

МПК: B63B 43/16

Метки: заделки, корпусе, пластырь, пробоины, судна

...45 12 центральной втулки 9, Трос 7 снабжен зажимным устройством для его натяжения и фиксации, выполненным с блоком 13, связанным с тросом 7 посредством штифта 14 и размещенным на свободном конце полой стойки 8, и рычагом 15 с подпружиненным крючком 1 б, установленным с воэможностью взаимодействия с концом стойки 8 поее кромке 17.Для заделки пробоины 18 в корпусеа пластырь выводят через пробои 8 наружу и поворотом блока 13едством рычага 15 и штифта 14 пружиненного крючка 16 эа кромку 17конца стойки 8. Затем, управляя стойкой 8, устанавливают пластырь напробоине, а трос 7 натягивают и егоконец закрепляют за имеющиеся в аварийном отсеке судна механизмы илиустройства. 1 з.п. ф-лы, 5 ил,1 натягивают трос 7, который, воздействуя на поводцы...

Номер патента: 1516421

Опубликовано: 23.10.1989

Авторы: Варцаба, Колчин

МПК: B63B 43/16

Метки: заделки, корпусе, пробоины, судна

...1.Опорный элемент имеет кольцо 4, 25установленное на резьбовом стержне3 с возможностью продольного перемещения относительно последнего, иштанги 5, шарнирно закрепленные накольце 4, а прижимной элемент снабжен втулкой 6, свободно размещеннойна резьбовом стержне 3, и подпружиненными рукоятками 7, при этом втулкавыполнена с радиальными сквознымиотверстиями 8, а каждая подпружиненная рукоятка 7 своей торцовой частью9 установлена в радиальном сквозномотверстии 8 втулки 6 с возможностьювзаимодействия с впадинами 10 реэьбовой нарезки стержня 3, причем втулка 6 шарнирно связана с кольцом 440опорного элемента,Рукоятки 7 имеют утолщения 11 дляупора пружин 12 и упорные выступы 13,взаимодействующие с планкой 14, имеющей отверстия 15 для свободного...

Номер патента: 1507709

Опубликовано: 15.09.1989

Авторы: Варцаба, Галкин

МПК: B66B 7/02

Метки: монтажа, направляющих, шахте

...16 грузовых трюмов, равном длине кронштейна 9, а каждый кронштейн 9 соединен с каждым участком направляющих на расстоянии от их верхнего торца г, превышающем толгцину перекрытия трюма 6. Каждый узел стыковки направляющих 1 О - 15 содержит подпружиненный пружиной 17 аксиально подвижный цилиндрический патрубок 18 с радиальной державкой 19, сопрягаемой с выполненным в направляющих продольном пазом а. Дер.жавка 19 тросом 20 соединена с закрепленной на перекрытии трюма лебедкой 21.Трос 20 запасован на лебедку через расположенный на направляющей отклоняющий блок 22, Торцы каждой направляющей скошены под углом таким образом, что в вертикальном положении торцы каждой сопрягаемой пары направляющих сопрягаютсядруг с другом. Устройство...

Номер патента: 1472337

Опубликовано: 15.04.1989

Авторы: Варцаба, Галкин

МПК: B63B 19/28

Метки: грузовых, защиты, операциях, помещения, судна

...7 и 8 люков 9 и 10 твин- дека 11 и трюма 12 и жесткими складывающимися стенками 13 - 15, соединенными между собой и с крышками люков посредством гибких элементов 16 и болтовых крепежных элементов 17 и снабженными у верхних 18 и нижних 19 кромок эластичным материалом 20. Таким же материалом снабжен торец 21 крышек 7 и 8. Высота стенок 1 с эластичным материалом соответствует высоте Н защищаемого твиндека. Стенки 13 - 15 изготовлены из пластмассы или из профилированного тонкого металла и соединены между собой и с крышкой посредством листовой резины и болтового крепежа. В качестве эластичного материала 20 может быть использована резина или подобный ей материал. Устройство работает следующим образом. Для загрузки верхнего твиндека...

Номер патента: 1442158

Опубликовано: 07.12.1988

Автор: Варцаба

МПК: A01K 73/02

Метки: лова, рыбы, трал

...размещенияв кутке 2. Каждый участок вытяжноготроса 5, жестко соединенный с дополнительным кутком 3 (4), снабжен шарниром 6, кольцами 7, равномерно соединенными с сетным полотном верхнейчасти этого кутка и фиксатором, выполненным в виде скобы 8. Длина этого 0участка троса 5 равна длине сетногополотна дополнительного кутка 3 (4)внатяг, Все кутки 2-4 имеют установленные на входе в них обручи 9-11 изаканчиваются гибкими оболочками 4512-14. Основной куток 2 снабжен ограничителем перемещения дополнительных кутков 3 и 4, выполненным в видеогона 15. Его гибкая оболочка 12 выполнена с центральным отверстием 16,Диаметр обруча 9 основного кутка 2меньше диаметра обручей 10 и 11 дополнительных кутков 3 и 4, Шаг ячеикутка 2 превышает шаг ячеи...

Номер патента: 1433444

Опубликовано: 30.10.1988

Автор: Варцаба

МПК: A01K 73/02

Метки: лова, рыбы, трал

...и натяжении кабелей 3 они не бьли натянуты.Трал используют следующим образом.В центральном отверстии 11 гибкой оболочки 9 мотенной части 1 в обруче 7 размещают закрепленный на обруче 8 куток 2. Вытяжные концы б посредством гаков 13 соединяют с кольцами 12 траловых досок 4, При буксировке трала за, счет гидродинамического сопротивле"А 0 нйя кутка 2 с гибкой оболочкой 10 его жесткий обруч 8 прижимается к обручу 7 гибкой оболочки 9, Трал принимает рабочее положение. После заполнения кутка уловом посредством ваеров 5 трал подтягивают к промысловому судн до подхода траловых досок 4, Гаки. 13 вытяжных концов 6 отсоединяют от ко- лец 12 траловых досок 4 и подключают к тросам суповых лебедок не показаны).Натяжением вытяжных концов 6 куток 2...

Номер патента: 1426891

Опубликовано: 30.09.1988

Авторы: Антипов, Березин, Варцаба, Галкин, Ишков

МПК: B63B 35/40

Метки: модулей, перевозки, плавучих, судно

...полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к судостроению, а именно к судам для перевозки барж, лихтеров и плавучих модулей.Цель изобретения - обеспечение возможности выгрузки конкретного модуля без необходимости временной выгрузки смежных модулей.На чертеже представлено судно, продольный разрез.Судно содержит верхнюю 1, среднюю 2 и нижнюю 3 грузовые палубы, образующие вместе с шахтами 4 и 5 грузовой трюм. На грузовых палубах 1 - 3 размещены продольные рельсовые пути с тележками, снабженными кильсонами для установкиплавучих модулей 6. В шахтах 4 и 5 размещены подъемные платформы 7 и 8 с рельсовыми путями, стыкуемыми с рельсовыми путями грузовых палуб 1 - 3. Платформа 7 выполнена с возможностью...

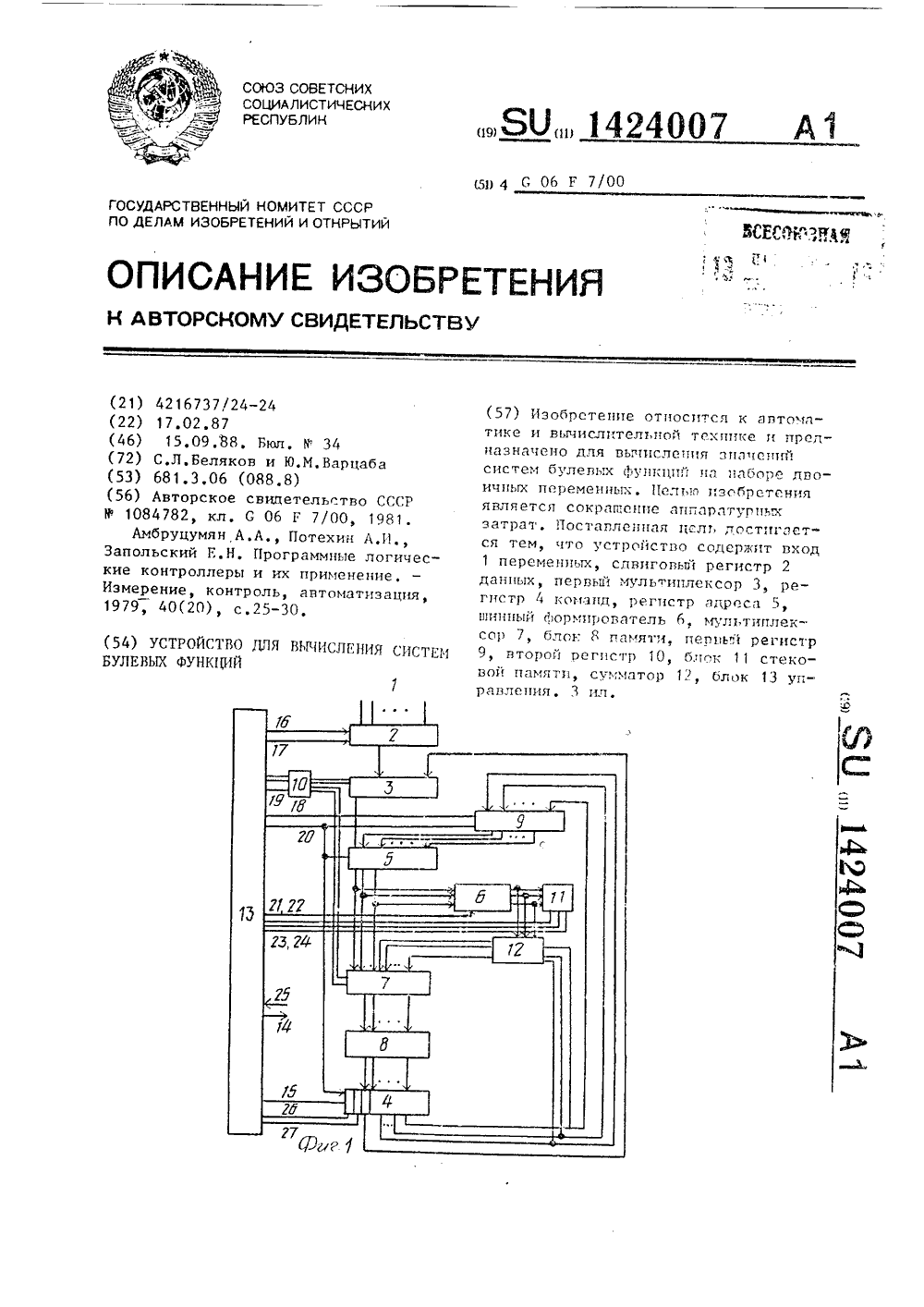

Номер патента: 1424007

Опубликовано: 15.09.1988

Авторы: Беляков, Варцаба

МПК: G06F 7/00

Метки: булевых, вычисления, систем, функций

...на вход регистра 5 адреса (в младший разряд), В регистр 9 записывается информация, поступающая из регистра 4 команд, В шинные формирователи 6 из блока 13 управления пода 10 ется сигнал, который устанавливает шинные формирователи 6 в состояние импеданса, при этом блок 11 отключен от выхода регистра 5 адреса (режим считывания из стека). Мультиплексор15 7 настраивается на передачу значений из регистра 9, С выхода мультиплексора 7 значения поступают на адресные входы блока 8 памяти, откуда информация заносится в регистр 4 команд. При переходе к выполнению подпрограммы происходит настройка мультиплексора 3 по управляющим сигналам, поступающим в регистр 10, которые затем передаются на управляющие входы муль 25 типлексора 3, на прием...

Номер патента: 1387941

Опубликовано: 15.04.1988

Автор: Варцаба

МПК: A01K 73/02

Метки: лова, рыбы, трал

...кутка под воздействием натяжения каната и массы улова занимает положение, близкое к параллельному направлению каната, чем соединяет стенки кутка и исключает выход рыбы из кутка при транспортировании его на судно. Движение одного дополнительного кутка из трала на судно вызывает движение другого дополнительного кутка от судна к тралу, Поэтому при транспортировании одного дополнительного кутка с уловом на судно, другой дополнительный куток, освобожденный от улова, размещается в основном кутке. При этом его обруч 15 плотно прилегает к сетному полотну мешка 1 за счет того, что его диаметр больше диаметра обруча 3 основного кутка, и направляет рыбу из мешка только в дополнительный куток.При вытаскивании дополнительного кутка 12 или 13...

Номер патента: 1375211

Опубликовано: 23.02.1988

Авторы: Анчуков, Байорис, Варцаба

МПК: A01K 73/02, A01K 73/06

Метки: выливки, кормового, него, подъема, суда, трала, траления, улова

...7 для протягивания топенантов трала расположены с наружной стороны трубы 6, Каждый механизм 7 (фиг. 3) состоит из ведущего .ролика 11, поворотно смонтированного на основании 12, установленном на палубе судна, и двух ведомых роликов 13 и 14, своими основаниями закрепленных на трубе 6, при этом ролик 14 каждого механизма 7 смонтирован непосредственно у выходного конца трубы 6, а кромка последней имеет обращенную наружу закругленную отбортовку 15, при этом конец отбортовки 15 сопряжен с рабочей поверхностью роликов 14. Консольное закрепление трубы 6 позволяет производить выливку улова в люк 2 и подбирать освобожденное от улова сетное полотно трала на наружную поверхность трубы 6.Труба 6 может иметь круглое или квадратное сечение, а...

Номер патента: 1375210

Опубликовано: 23.02.1988

Авторы: Анчуков, Варцаба

МПК: A01K 73/02

Метки: выливки, кормового, него, подъема, промысловое, судно, трала, траления, улова

...жесткой раме 14 имеется стопор 17 с толкателями 18 для взаимодействия с откидными упорами 13 для откидывания сетчатой крышки 15. Стопор 17 подпружинен пружиной 19. Откидные упоры 13 смонтированы на тран це 11 судна на уровне люка 20 рыбного бункера 21 (фиг. 5).Сетчатая крышка 15 имеет рым 22 (фиг. 6), взаимодействующий с карабином 23 (фи г. 6), размещенным на подтяжном лине 8.В нижней части направляющие элементы 12 имеют ограничители 24 перемещения (фиг. 3 и 4) ползунов 16 жесткой рамы 14.Снабжение концевой части мешка трала жесткой рамой с крышкой, размещаемой во время выливки улова в направляющих элементах на транце судна, устраняет раскачивание выливной части мешка трала, чем повышает безопасность приема рыбы на судно,а снабжение рамы...

Номер патента: 1375209

Опубликовано: 23.02.1988

Автор: Варцаба

МПК: A01K 73/02

Метки: бункера, выливки, кормового, люк, судна, трала, траления, улова

...и ее порчи.На фиг. 1 и 2 изображены схемы, поясняющие предлагаемый способ.Способ выливки улова из трала в люк бункера судна кормового траления осуществляют следующим образом.Трал 1 с уловом с помощью траловых лебедок 2 поднимают по слипу 3 на промысловое судно, втягивают внутрь направляющего элемента 4, располагая его таким образом вдоль судна, и совмещают выливную часть 5 трала 1 с люком 6 рыбного бункера, После этого отсоединяют ваеры 8 и кабели 9 от трала 1, отключая соединительные звенья 10, и начинают выливку улова. 20Перед началом выливки сетное полотно входной части трала 1 перегибают и располагают с наружной стороны направляющего элемента 4, а затем начинают перемещать его по направляющему элементу 4 в сторону, противоположную...

Номер патента: 1356070

Опубликовано: 30.11.1987

Автор: Варцаба

МПК: H01R 9/28

Метки: берега, передачи, судно, электроэнергии

...сердечник 12, сжимая пружину 11,опускается, освобождая от стопорения подвижную диэлектрическую панель 5,которая под действием пружины 4, передвигаясь вправо, выключает выключатель 3, чем обеспечивает электромагнит 13 и освобождает от контакта с контактными пластинами 7, 10 и 15 жилы 8 кабелей 9 и 14, которые потом убираются на судно и отключаются от клемм 19 и 20. Кинематическое соединение замыкающего контакта 16 с выключателем 17 обеспечивает невозможность включения замыкающего контакта 16 при подключении потребителях через выключатель 17, что исключает обгорание контактных пластин 7 и 10 и жил 9 кабелей 9 и 14. Перегрев элект ромагнита 13 в устройстве не происходит, поскольку электропитание на него подается кратковременным...

Номер патента: 1346090

Опубликовано: 23.10.1987

Автор: Варцаба

МПК: A01K 69/10

Метки: донная, ловушка, рыболовная

...втулке,либо приподнятом большем плече. В месте размещения упора 13 в кожухе 5 образована выемка, нижняя плоскость которойперпендикулярна кожуху, а верхняяпроходит под углом к нему, обеспечивая положение откидного упора, перпендикулярное к кожуху, либо под углом к нему, В верхней части стенкикожуха образован направляющий паз 18над верхним кольцевым упором, в котором подвижно размещен палец 19, одним концом соединенный с верхним упором 7 втулки 6, а на другом концеимеющий рукоятку 20 с эксцентриком21, рабочей поверхностью прижимаемуюк кожуху 5. Это стопорное приспособление для Фиксации верхнего положениявтулки.Устройство работает следующим образом.В нерабочем положении вход ловуш.ки закрыт, основания 1 и 2 сомкнуты,пружины...

Номер патента: 1341100

Опубликовано: 30.09.1987

Автор: Варцаба

МПК: B63H 9/04

Метки: парус, судна

...9 основного купола 1.Диаметр каждого дополнительного купола тем меньше основного, чем дальшеон размещен от него, а расстояниемежду вершинами 6 дополнительныхсмежных куполов больше радиуса большего из них куполов,Подъем паруса производится с помощью известных средств, например с помощью шара, заполненного газом легче воздуха. После подъема паруса над судном 4 основной купол 1 и вспомогательные дополнительные купола 5 под действием ветра наполняются и, воздействуя на стропы 3, приводят в движение судно 4, Поскольку поток воздуха охватывает сначала дополнительные купола с меньшими диаметрами, а затем купола с большими диаметрами и основной купол, дополнительные купола не перекрывают друг друга и наполняются потоком воздуха в равной...

Номер патента: 1340701

Опубликовано: 30.09.1987

Автор: Варцаба

МПК: A01K 73/02

Метки: водных, лова, организмов, трал

...сво - бодно пропущен через него и подсоединен к одному из ваеров 4, Между распорными элементами 3 на тросе 2 установлены двойные кольца 6, которые соединены с ваерами 4 посредством уздечек 7. Распорные элементы выполнены в виде изогнутых трубок, диаметр которых больше внутреннего диаметра двойных колец 6. В верхней части трала распорные элементы выполнены в виде поплавков, а в нижней в виде грузил.Устройство работает следующим образомПри спуске трала за борт для траления трос 2 ослаблен и распорные элементы 3 могут свободно перемещаться по тросу.При развитии судном хода со скоростью, необходимой для траления, сетной мешок 1, создавая гидродинамическое сопротивление, натягивает через один из ваеров 4 соединенный с ним конец троса 2,...

Номер патента: 1337603

Опубликовано: 15.09.1987

Авторы: Варцаба, Ершов

МПК: F16L 23/02

Метки: соединения, труб, фланцевых

...содержит трубу 1, соединенную с фланцем 2 и размещенныев нем стяжные болты 3 с гайками 4,стягивающие промежуточные элементы 5с коническими наружными поверхностями, имеющие штифты 6 и прокладки 7.Болты 3 установлены под углом к оситруб, вдоль образующей коническихпромежуточных элементов, и снабженына одном конце гайками 4, а на другом 8 перпендикулярно оси труб выполнены отверстия, в которых размещены штыри 9, имеющие длину не менее разности радиусов фланца 2 ифланца 10 подсоединяемой трубы 11,Устройство работает следующим образом, Для соединения Фланца 2 трубы 1с Фланцем 10 меньшего диаметра тру 37603 2бы 11 н зависимости от диаметра фланца 10 набирают необходимое количество промежуточных элементов 5 с прокладками...

Номер патента: 1295024

Опубликовано: 07.03.1987

Автор: Варцаба

МПК: F03B 13/12

Метки: гидроагрегат

...частности к устройствам для преобразования энергиитечений,Цель изобретения - повышение надежности работы путем исключения вза.имодействия куполов со шкивом.На фиг. 1 изображен гидроагрегат,общий вид, на фиг. 2 - то же, видсверху.Гидроагрегат содержит опору 1,над которой выполнен электрогенератор 2, на валу 3 которого закрепленшкив 4 с.пазом 5 и размещенный впоследнем бесконечный трос 6 с за"крепленнымн на нем плавучими элементами, выполненными в виде парашютов7 с эластичными куполами 8 и стропами 9. Кроме того, каждый парашют 7снабжен гибкой связью 10, соединяющнй 20вершину купола 8 с тросом 6, а шкив4 установлен горизонтально.Гидроагрегат работает следующимобразом.25По действием потока воды эластичные купола 8 на одной ветви половине...

Номер патента: 1289435

Опубликовано: 15.02.1987

Автор: Варцаба

МПК: A01K 73/02

Метки: бункера, выливки, кормового, люк, судна, трала, траления, улова

...трала ведут одновременно свыливкой улова,Способ выпивки улова из трала влюк бункера судна кормового траления путем подъема трала на промысловую палубу, размещения его вдольсудна с совмещением выливной частитрала с люком и выгрузку улова из,кутка трала в люк, о т л и ч а ю -щ и й с я тем, что, с целью упрощения процесса выливки и сокращенияпромыслового времени, подъем тралаосуществляют посредством подходаего устья к люку, затем подтягивают ЗОначало кутка к люку и закрепляютего на последнем, а выгрузку уловаведут посредством выворачивания кутка перемещением внутри последнегоего конца одновременно с его подъемом. 1Изобретение относится к промышленному рыболовству, а именно кспособам выливки улова из трала насудах кормового траления.Цель...

Номер патента: 1279583

Опубликовано: 30.12.1986

Авторы: Варцаба, Королев

МПК: A41D 13/02

Метки: пожаротушения

...редуктор 17, понижающий давление воздуха в воздухопроводе. Для обеспечения безопасности пожарного и подачи необходимого количества воздуха последний подают через редуктор 13, выполненный в виде дросселирующего отверстия и понижающий давление воздуха после воздухопровода, в котором поддерживают давление вьппе давления воды в пожарном шланге нарФ0,2-0,3 кг/см .Диаметр участка 4 выбран большим диаметра основного пожарного шланга для обеспечения проходного сечения, равного проходному сечению последнего.Устройство работает следующим образом.После одевания пожарным защитного 5 костюма с шлемОм б и подсоединения гибкого пожарного шланга 3 с пожарным стволом 5 к источнику 1 подачи воды соединяют гайки О и 11 с концевым участком воздухопровода...

Номер патента: 1276322

Опубликовано: 15.12.1986

Автор: Варцаба

МПК: A01K 69/10

Метки: донная, ловушка, рыболовная

...емкость 5 для приманки. К концам полуколец 3 и 4 под углом подсоединены дуги 6 и 7, которые представляют собой устройство для фиксации положения крышки 2 относительно основания 1. Дуги 6 и соединены с концами 8 и 9 подъемного стропа 10. Масса дуг 6 и 7 превышает массу полуколец 3 и 4. Концы полуколец 3 и 4 посредством оси 11 соединены шарнирно с кольцом основания 1 и жестко - с концами дуг 6 и 7.Устройство работает следующим образом.При опускании ловушки на дно моря строп 10 и его концы 8 и 9 находятся в положении натяжения, а дуги 6 и 7 подняты и прижимают полукольца 3 и 4 к основанию 1, обеспечивая закрытие ловушки. После опускания ловушки на дно моря натяжение стропа снимают и дуги 6 и 7 под действием их большей массы...

Номер патента: 1274656

Опубликовано: 07.12.1986

Автор: Варцаба

МПК: A01K 73/02

Метки: водных, лова, организмов, трал

...спуском; на фиг. 2 - устройство для спуска трала при заполненном уловом кутке трала; на фиг. 3 - крепление стропа парашюта.Трал содержит куток 1 и спускное приспособление, выполненное из гибкого полотна в виде парашюта 2. Куток 1 снабжен огонами 3, закрепленными на его наружной поверхности. Парашют 2 соединен с концом кутка 1 посредством стропов 4, которые свободно пропущены через огоны 3, сетное полотно кутка 1 и зафиксированы внутри последнего. Огоны 3 закреплены на куткена расстоянии от конца кутка 1, равном сумме половины длины стропа 4 и высоты парашюра 2.Трал работает следующим образом.Перед спуском трала парашют 2 отодвигают от кутка 1 трала, натягивая его стропы 4 и перемещая их через огоны 3, перемещают к последним конец...

Номер патента: 1255513

Опубликовано: 07.09.1986

Автор: Варцаба

МПК: B63H 3/04

Метки: движитель, судовой

...разрез; на фиг. 4 - разрез Б - Бна фиг. 3.Судовой движитель содержит гидропривод, выполненный в виде цилиндра 1, поршень 2 которого соединен со штоком 3,посредством шарнира 4 связанным с телескопическим рычагом 5, жестко соединенным с верхними поворотными лопастями6 контрпропеллера, выполненного в виде опорного кронштейна с основанием 7, на которыйопирается ступица 8 гребного винта регулируемого шага с поворотными лопастями 9,связанными посредством кривошипа 10, тяги 11 с втулкой 12, подвижно установленной на гребном валу 13 между ступицей8 гребного винта регулируемого шага и основанием 7 контрпропеллера и имеющейна своей наружной поверхности две кольцевые проточки 14, в одной из которых с возможностью перемещения вдоль нее...

Номер патента: 1253554

Опубликовано: 30.08.1986

Авторы: Варцаба, Нечаев, Рябухин

МПК: A01K 73/02

Метки: водного, лова, объектов, промысла, трал

...Ж, Раушская наб., д. 475Подписное Производственно-полиграфическое предприятие, г,Ужгород, ул. Проектная,4 4 12Изобретение относится к промышленному рыболовству, а именно к траловым орудиям лова, используемым напромысловых судах для лова рыбы идругих обьектов водного промысла.Цель изобретения - снижение гидродинамического сопротивления и повышение тем самым уловистости без увеличения тягового усилия.На чертеже изображен трал, общийвид,Трал для лова объектов водногопромысла содержит сетные верхнююи нижнюю 2 пластины, оснащенныеверхней 3 и нижней 4 подборами,топенанты 5 и соединенный с последними ваер 6 посредством грунтропа7 с бобинцами 8 и оттяжки 9 трала.Верхняя пластина 1, верхняя подбора3 и топенанты 5 изготовлены из полипропилена,...

Номер патента: 1243663

Опубликовано: 15.07.1986

Автор: Варцаба

МПК: A01K 73/02

Метки: лова, рыбы, трал

...численность палубной команды необходимой для вы)полнения операций., связанных со спуском в воду,Составитель С.ФилипповаРедактор Т.Парфенова Техред В.Кадар Корректор Л.Патай Заказ 3730/2 Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва., Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к промьппленному рыболовству, а именно к траловому лову. рыбы, и может быть использовано на судах кормового траления,Целью изобретения является упрощение конструкции,На чертеже изображен трал для лова рыбы, общий вид.Трал для лова рыбы состоит иэ сейного лотка 1 с кутком 2 и тормозного 1 Оприспособления для облегчения егоспуска,...

Номер патента: 1243662

Опубликовано: 15.07.1986

Автор: Варцаба

МПК: A01K 73/02

Метки: морских, облова, организмов, трал

...с возможностью рассоединения через гак 14 и кольцо б. Выливку улова осуществляют в люк 15, а вывернутый куток нап. равляют в люк 16. Трал работает следующим образом.В процессе траления буксировкусетного мешка производят эа ваера 7и кабели 5, при этом канат 8, размещенный внутри сетного мешка 1,соединен посредством гаков 11 скольцами 4 пояса 3 и посредством гаков 12 с кольцами 6 кабеля 5, вытяжной трос 13 соединен гаком 14 скольцами 6,.осле наполнения кутка 2 уловом трал подтягивают к рыболовному судну кормового траления и к его кормовой части закрепляют кольцо 6, а гаки 12 отсоединяют от них и со 1 О 15 20 25 ЭО 35 40 45 50 единяют с тросом судовой траловой лебедки (не показано).Перед вылинкой улова посредством судовой траловой лебедки,...

Номер патента: 1227139

Опубликовано: 30.04.1986

Автор: Варцаба

МПК: A01K 73/02

Метки: спуска, трала

...2 . - поло)кение устройства по ле спуска трала.Устройство для спуска трала содегжит тормозное приспособление 1, выполненное из гибкого полотна в виде парашюта, стропы 2 котороГО посредствОМ буксиповочнОГО т 1)О- са 3 соединен(ы с буксироьочным концом кутка 4, вспомогательный канат 5, 11 рикрепленный к наружной стороне вершины парашюта, а свободный конец 6 каната 5 прикреплен к передней кромке мешка 7 трала, Суммарная д вспомогательного аа с буксировочным тросом выбрана равной дли. и( сетного мешка с кутком трала, а длина буксирного троса - не менее длины стропа парашюта.Устройство работает следующим образом.Перед постансвкой трала к концу его кутка 4 подключают тормозное приспособлениев виде парашюта, для чего буксировочнь(й трос 3...
