Турченков

Номер патента: 656108

Опубликовано: 05.04.1979

Автор: Турченков

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...содержит транзисторы 1 - р-а-р типа, транзистор 4 п-р-и типа, коллектор которого через резистор 5 соединен с базой транзистора 3, эмиттер через резистор 6 - с базой и коллектором транзисторов 2 и 3 соответственно. Коллектор транзистора 2 соединен с эмиттером транзистора 1, свяанным с одной из обкладок накопительного онденсатора 7. Змиттер транзистора 4 че656108 Составитель И. ЗагинайкоТехред О. Луговая Корректор Ц, Дичинская Тираж 680 Подписное Редактор Л. Утехина Заказ 1535/42 ЦНИИПИ Государственного комитета СССР по делам изббретений и открьпий П 3035, Москва, Ж.35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4рез ключ 8 соединен с входом 9 устройства. Другая обкладка конденсатора 7 и эмиттеры...

Номер патента: 642320

Опубликовано: 15.01.1979

Авторы: Вишняков, Турченков, Шипилов, Шмырев

МПК: G08B 25/00

Метки: многоточечной, сигнализации

...8, коллектор 9 которого соединен с общим сигналиэатором 1, эмиттер 10 транзистора 8 соединен с исто ником 2 импульсного напряжения и через резистор 11 с базой 12 транзистора, которая соединена через размькакяпие контакты 13 реле с сигнальными лампами 5. На чертеже показаны также кнопка квитирования 14, диод 15 и эамыкаккций контакт 16 реле.Устройство работает следующим образом.При разомкнутых датчиках 4 каждой ячейки 3 общий сигнвлизвтор и сигналь ные лампы 5 каждой ячейки 3 обесточены.При выходе параметра эа норму замыкается датчик 4 соответствующей ячейки 3 и лампа 5 через нормально размыкающий контакт 13 реле и переход база 12 - эмиттер 10 транзистора 8 оказывается подключенной к источни ку импульсного напряжения 2; одно временно...

Номер патента: 632074

Опубликовано: 05.11.1978

Автор: Турченков

МПК: H03K 5/20

Метки: сравнивающее

...шунтиро ван разрядной цепью, например резистором. Источники информации, принятыево внимание при экспертизе: 50 1. Я,Будинский Транзисторные переключающие схемы, И., Связь,1965, с. 350, рнс, 258. 10, например стабилитрон илн кремниевый диод.Устройство работает следующимобразом,В исходном состоянии в зависимости от соотношения токов Д, и 3входной транзистор 3 находится вактивном режиме или насыщен, Когдаток 3 меньше тока 3, транзистор3, включенный по схеме с общей базой, насыщен, его коэффициент первачи близок к единице и весь 1 ок 4протекает через его коллектор, аток 2" через эмиттер.Если величина тока З,достигла величины тока Э и ревйсила ее, тотранзистор 3 йереходит в активный 6реаим. При этом динамическое сопротивление переходов...

Номер патента: 613497

Опубликовано: 30.06.1978

Автор: Турченков

МПК: H03K 5/18

Метки: длительности, импульсов, селектор

...пмсюци; Вход 15 и Быод 10, ДОНО п 11 Гсльпый ели 1с управлЯ 10:Ци)1 в ОДО:,1 10 и ьы. ходом 19 п допо.шпсльпый порогозый элс. мспт 20 с Б:;ОДОм 21 и БЬ 1.ОДО)1 221 э пскодпом сос 105 пии КОГда по Б.ОД 1.ьх импульсов с исто шика 1 па БьКоде 4 спусЕОВО 0 ус 1 ройстс 2 пап 1 э 5 жепис Олпзко и пу;1 и 1 слОчзсхы 1 ас ВБ 1 ОД с па ООЩИН П 1 О- вод и копдспсаат 01 эы ипср 2 оров1 и 12 р 23- 1)51 жспы, так еае и.; 321)ядпыс рс ис 01 эы через Диоды 9 и 10 и ВыОД э кл 10 ч 2 ) .10 дсо(.- дппепы к оощсй шппс. 1 ри это) па Входе 15 ПОрООВОГО ЭЛС)Сита 11 1 СТО ВЫХОДЕ 16 ПаПРЯжспис 1)аВНО пл 10, кл 101 1Рс 130)к:УГапря:кспис па входе запрета 5, ВЫоде 22 1(Орогового э;схса 20 п на со Воде 2 также равно пу;по.11 ри нагНчии па Беодс 3 спускоьоо...

Номер патента: 612331

Опубликовано: 25.06.1978

Автор: Турченков

МПК: H02H 3/08

Метки: лечении, ограничитель, проходящего, тело, человека, электротоком

...сигнализатор 9 максимального тока и диоды 10.Величиной регулируемого резистора 6 устанавливается в эмиттере транзистора 5 ток, который считается допустимым,дпя прохождения через тело человека.При подаче тока с регулируемого источника тока 1 на тело человека 4, весь ток источника 1 будет протекать через малое сопротивление коллектор-эмиттер насьпценного транзистора 5.В том случае, если величина входного тока превысит токи уставки (ток эмиттера транзистора 5)транзистор 5 выйдет иэ режима насыщения, в связи с этим, несмот ря на повышение напряжения с источника 1, ток увеличиваться не будет.Если в качестве источника уставочного напряжения использован усилитель свысокоомным входом, имеющий высокий потенциал на выходе при отсутствии на его...

Номер патента: 612201

Опубликовано: 25.06.1978

Автор: Турченков

МПК: G05B 1/01

Метки: сравнивающее

...изобретения Сравнивающее устройство, содержащее ода новибратор, один вход которого подключен кисточнику тока установки, другой вход через ог-.раничивающий резистор и разделительный ди. од соединен с источником сравниваемого, тока,а выход связан со входом повторителя иапря.жения, и .интегрирующий конденсатор, отлиЗф чаюи 1 ееся тем, что, с целью повышения точнос.ти, в него введен ключ на транзисторе, включенном по схеме с общей. базой между источником сравниваемого тока и выходом повторителя напряжения, причем интегрирующий кои- З денсатор подключен к общему выводу ограничивающего резистора и разделительного диода. Источники информации, принятые во внимание при экспертизе:1, Преобразование информации в аналогой цифровых вычислительных...

Номер патента: 608255

Опубликовано: 25.05.1978

Автор: Турченков

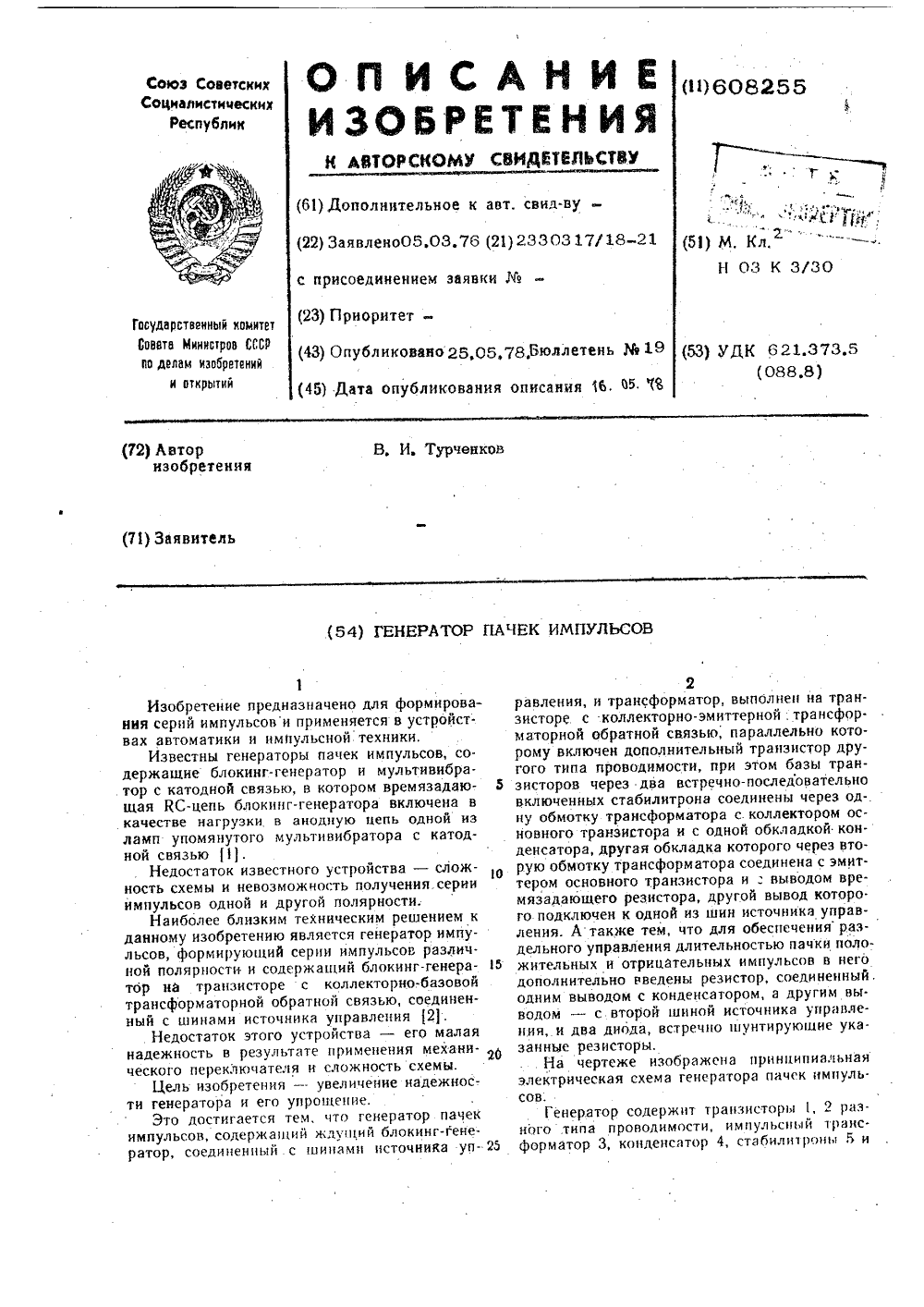

МПК: H03K 3/30

Метки: генератор, импульсов, пачек

...1 ронь 5 и608255 Формула июбретения 1, Генератор пачек импульсов, содержащийждущий блокинг-генератор, соединенный с шинами источника управления, и трансформатор, отличающийся тем, что, с целью увеличения надежности и упрощения, он выполнен на транзисторе с коллекторно-эмиттерной трансформаторной обратной связью, параллельно которому включен дополнительный транзистор другого типа проводимости, при этом базы транзисторов через два встречно-последовательно включенных стабилитрона соединены через одну обмотку трансформатора с коллектором основного транзистора и с одной обкладкой конденсатора, другая обкладка которого через вторую обмотку трансформатора соединена с эмиттером основного транзистора и с выводом времязадающего резистора, другой...

Номер патента: 607332

Опубликовано: 15.05.1978

Автор: Турченков

МПК: H03K 3/30

Метки: блокинг-генератор

...В момент превышения на- дпряжения на конденсаторе 9 напряжения набазе транзистора 1, через эмиттер течетток и возникает блокинг-процесс, в результате которого на выходной обмотке импульсного трансформатора 2 формируется импульс,35и триггер 14 переходит в другое устойчивоесостояние, при котором нв выходе 18 напряжение равно нулю, а напряжение на выходе 16-напряжению исгочника питания 13,После перехода триггера 14 в новое 30устойчивое состояние конденсатор 9 быстроразряжается через диод 7 и выход 15 триггера 14, а конденсатор 8 начинает заряжаться, так как диод 5 заперт потенциаломвыхода 16 от источника 13 через резистор з 511. Если напряжение на конденсаторе 8превышает напряжение источника оцорногонапряжения, то вновь возникает...

Номер патента: 604143

Опубликовано: 25.04.1978

Автор: Турченков

МПК: H03K 5/20

Метки: релейное, сравнения, токов

...7) тока источника 2. Диод 8 заперт приложенным к его аноду напряжением от рицательной полярности (на диоде 6) и приложенным к его катоду напряжением положительной полярности (на переходе БЭ трап- зистора 4)При увеличении входного тока источника 3, протекающего через эмиттер транзистора 4, увеличивается составляютдая тока, протекаюцая через коллектор транзистора 4 от цсгочника тока 1. При этом ток базы гранзистора 5 уменьшаетсяПри достижении входным током источника 3 величины, при которой ток эмцтгера транзистора 5 станет меньше тока источника 2, часть тока источника 2 начнет про текать через диод 8 в,амцттер транзистора 4, что вызовет увеличение его коллекторном го тока, уменыцение токов базы и эмцттера транзистора 5 и т,д, то есть...

Номер патента: 592010

Опубликовано: 05.02.1978

Автор: Турченков

МПК: H03K 4/80

Метки: автогенератор, пилообразного

...7 через коллектор транзистора 8 течет ток 3 к , который соэдает,на ре-.зисторе 2 падение напряжения Й . Этоприводит и тому, что скорость зарядаконденсатора 7 враз меньше, т.е.при заданной величйне емкости конденсатора 7 враз увеличивается времязаряда конденсатора 7 до заданного592010 Формула изобретения Составитель А.Артюх Редакто В.сми ягина тех ед л.Алферова ко екто Д.мельниченказ 609/50 тираж ЮФ По ЦНИИПИ Государственного комитета Совета по делам изобретений и отк 113035 Москва ЖРаушская наисноеинистров СССРтий4 5 П 1 Патент, г. Ужгород, ул. Проектная,лиа значения напряжения включения четырехслойного диода, Ток зарядаконден- сатор 7 авен3 Е-Ц,М(р+),где сИ) - напряжение на конденса 5 торев данный момейт времени,ф - постоянная времени...

Номер патента: 582051

Опубликовано: 30.11.1977

Авторы: Алабушев, Заболоцкий, Крючков, Прокофьев, Турченков, Федотьева

МПК: B22D 19/02

Метки: композиционного

...следующим образом.Литейная форма 9 с волокном (или группа литейных форм) с помощью механизма вертикального перемещения 8 подается в верхнюю часть 7 камеры 4 в зону действия нагревателя 10. В нижнюю часть 6 камеры 4 помещают тигель 11 с металлом матрицы в зону действия нагревателя 12, Верхняя часть 7 и нижняя часть 6 камеры 4 соединяются между собой герметично с помощью быстродействующих зажимов 14. Камера 4 через трубопровод 15, связанный с вакуумной системой, вакуумируется,Литейная форма 9 с волокном нагревается, например, до температуры расплава металла матрицы, а металл матрицы плавится в тигле 11 и перегревается до температуры на 100 - 150 С выше температуры плавления. При установившемся вакууме (с остаточным давлением 1...

Номер патента: 573853

Опубликовано: 25.09.1977

Автор: Турченков

МПК: H03K 3/30

Метки: блокинг-генератор

...ток коллектора транзистора 1 чтовызывает понижение потенциала базы тран573853 зистора 1 и увеличение тока разряда конденсатора 4, увеличение тока фазы транзистора 1 и тока коллектора транзистора 12 и так далее, т. е. начинается регенеративный процесс, при котором конденсатор 4 полностью разряжается. После окончания разрада конденсатора 4 транзисторы 1 и 12 запираютсч, и конденсатор 4 начинает заряжаться от источника сравниваемого на пряжения кпеммы 5 и 6) через резистор Э. Постоянная времени заряда конденсатора 4 определяется величиной сопротивления резистора 3, которая может составлять десятки мегом, и ограничивается только чувствительностью бпокинг-генератора, тогда как время разряда конденсатора 4 определяется величиной...

Номер патента: 568983

Опубликовано: 15.08.1977

Авторы: Дегтярев, Самсонов, Толмачев, Турченков, Хорошаев, Чекалин

МПК: H01J 31/58

Метки: запоминающих, положением, размерами, растра, считывания, трубках, электроннолучевых

...рассовмещения положения и изменения размеров растра считывания, соответственно, относительно положения и размеров растра записи на мишени ЗЭЛТ, кроме основного сигнала, подвергающегося преобразованию, записывается контрольно-измерительный сигнал, который формируется электронньвм способом. Зона записи контрольно-измерительного сигнала на мишени ЗЭЛТ располагается вне участков, предназначенных для записи основного (преобразуемого) сигнала. В частности, для указанных зон может быть использована та часть поля растра на мишени, которая соответствует началу и концу строк растра и начальным и конечным строкам растра записи.При считывании сигнал, соответствующий контрольно-измерительному потенциальному рельефу, селектируется и...

Номер патента: 566319

Опубликовано: 25.07.1977

Автор: Турченков

МПК: H03K 3/30

Метки: блокинг-генератор

...пэ схебазой, эмиттер которого соеим из выводов первичной эбо трацсфэрматора 1, иа 4 и 5.ники тока 4 и 5 соединены между ерез разделительный элемент, надиод 6, и вто ичную обмотку 7 ого трансформатора 1, Источник оединен непосредственно с колм транзистора 2, а истошк тока 5- м выводэлпервичной эблэтки 3 ного трацсфэрлатэра 1 и конденсавторой вывод которого соединен шиной,цератор работает слелуюшим, На ед 2512/38 Тираж 1 ИИПИ Государственног по делам 113035, Москва, ЖПе 065комитета Совзобретений и35, Раушская исно СССР та Министроткрытийнаб., д, 4/5 Филиал ППП Патент", г, Ужгород, ул. Проектная, 4 милливольт, и падение напряжения, при котором разделительный элемент (диод) 6 начинает проводить ток, зна.ительно больше, поэтому диод 6 тока...

Номер патента: 566314

Опубликовано: 25.07.1977

Автор: Турченков

МПК: H03K 3/281

Метки: мультивибратор

...между импульсами конденсатор 7 заряжается.от источника 12 черездиод 9. При этом транзисторы 1 и 4 запер.ты, а транзисторы 2 и 3 насыщены током, -протекаюшим от источника 11 и через резисторы 5. Диод 10 тока не проводит,так как на нем падение напряжения больше (,он кремниевый), чем на базо-эмиттерном переходе транзистора 2.Когда ток, протекающий через резистор 8, достигает такой величины, при кэ-. 25торой транзистор 3 выходит иэ режиманасыщения, напряжение между коллектороми эмиттером транзистора 3 увеличивается,через диод 10 протекает ток и ток базытранзистора 2 уменьшается. Это приводит зОк релаксапионному процессу, после которого транзисторы 2 и 3 закрываются,атранзисторы 1 и 4 выходят в режим насыщения и весь ток от источника...

Номер патента: 560324

Опубликовано: 30.05.1977

Автор: Турченков

МПК: H03K 3/284

Метки: одновибратор

...заряда конденсатора 11, т. е.величине высоковольтного источника питания 25 1. Вследствие этого диод 6 оказывается подобратным напряжением, равным величине источника питания 1, и ток через него и диодпый тиристор 15 близок к нулю, вследствие чего тирцстор 15 переходит в состояние малой10 Формула изобретения Составитель О. Богомолов Техред Л, Денискина Корректор А, Степанова Редактор Е. Караулова Заказ 1463/1 Изд. Хо 478 Тираж 1077 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., л. 4/5Типография, пр. Сапунова, 2 проводимости. Конденсатор 11 начинает разряжаться током эмиттера,насыгценного транзистора 8. Разряд конденсатора 11 происходит до тех пор,...

Номер патента: 547700

Опубликовано: 25.02.1977

Автор: Турченков

МПК: G01R 19/00

Метки: источников, питания

...кости 4 и первичной обмотки импульсно.о трансформатора 2, второй вывод стабилитрона 6 под. ключен к базе транзистора а второй вывод резисто. ра 7 - к эмиттеру транзистора.Устройстзо работает следующим образом, В исходном состоянии, когда входной ток в норме, т.е, находится между нижним и верхним порогами срабатывания схемы, устройство генери. рует, и на выходе импульсного трансформатора появляются импульсы, С уменьшением входного тока до величины, соответствующей нижнему лоро. гу срабатывания, падение напряжения на реэисто. ре 7 становится меньше напряжения начала прово. димости базо.эмиттерного перехода транзистора 1, в связи с чем генерация прекращается. При увечиче. ннн входного тока до величины, соответствующей верхнему порогу...

Номер патента: 545929

Опубликовано: 05.02.1977

Автор: Турченков

МПК: G01R 19/18

Метки: переменный, постоянного

...пригмерно равной напряжению проооя элемента 7, Мощность выходного импульса .1 озышается из-за того, что конденсатор 2 до начала регенеративного процесса заряжается до большей емкости и соответстве:1 но отдает большую часть энергии на нагрузку во время регенеративного процесса, Чем больше входной ток, тем быстрее конденсатор 2 заряжает. ся до величины пробоя стабилитрона, тем больше импульсов формируются за единиц времени. Зависимость частоты импульсов от амплитуды тока источника 1 строго линейна в широком диапазоне частот.Выходные импульсьт можно снимать с коллектора транзистора б или с выходной оомотки трансформатора 3, показанной на чсртетке штрихом.Если выходной сигнал снимать через пикдетектор 8, амплитуда выходного на 1...

Номер патента: 544976

Опубликовано: 30.01.1977

Автор: Турченков

МПК: G06G 7/26

Метки: нелинейный

...управляемый транзистор 1 и проводит отсекающий диод 5. Поэтому ток через элемент 3 связи остается равным нулю, так как дифференциальные сопротивления насыщенного управляемого транзистора и отсекающего диода значительно меньше сопротивления элемента связи.С дальнейшим ростом напряжения источника 7 управляемый транзистор 1 выходит из режима насыщения, в результате увеличивается падение напряжения на нем. За счет этого начинает протекать ток через элемент 3 от источника 7 напряжения.Этот ток создает падение напряжения на втором ограничительном резисторе 2, что приводит к уменьшению тока управляемого транзистора 1 и к еще большему увеличению тока через элемент связи, который создает еще большее падение напряжения на ограничительном...

Номер патента: 543077

Опубликовано: 15.01.1977

Авторы: Астапов, Дороднов, Партугимов, Романова, Турченков

МПК: H02H 3/24

Метки: времени, выдержкой, защиты, минимального, электропотребителей

...равного 5 сек, тогда как конденсатор 1 о предназначен для удержания реле во включенном на время перехода пускателя 1 из выключенного состояния во включенное. Это время примерно составляет сотые доли секунды,15 ключение реле 12 током заряда конден. сатора 15 невозможно ввиду большой величи ны сопротивления резистора 9.При исчезновении напряжения сети происходит отключение пускателя 1. При этом размыкаются блок-контакт 5 и силовые контакты 2, 3, 4 пускателя, а блок-контакт 6 замыкается.При этом удерживающий конденсатор 15 разряжается через блок-контакт 6, а реле 12 подключается параллельно заряженному конденсатору 10. Срабатывание реле 12 вызывает замыкание его контакта 13, включенного параллельно кнопке Пуск 18, Это состояние реле...

Номер патента: 529515

Опубликовано: 25.09.1976

Авторы: Астапов, Бойко, Дороднов, Романова, Терещенко, Турченков

МПК: H02H 3/06

Метки: включения, повторного, пускателя

...параллельно первому дополнительному конденсатору 13, анормально разомкнутые вторые контакты 17реле 10 ыунтируют контакты кнопки пуска 3,60 Электроприемник 18 через силовые кон такты пускателя 2 подключен к переменному напряжению сети -Ос. Реле 10 является низковольтным, Это обстоятельство позволяег использовать в качестве времязадающего конденсатора 13 электрический конденсатор большой емкости на малое напряжение и получить большие времена задержки огпадания якоря пускателя при малых габаритах приставки.Конденсаторы 15 и 13 рассчитаны на питающее напряжение сети О С, однако емкость их мала и составляет доли микрофарады, что позволяет использовать в качестве конденсаторов металло-бумажные конденсаторы, например, типа МБМ,Предложенное...

Номер патента: 529471

Опубликовано: 25.09.1976

Автор: Турченков

МПК: G08B 13/22

Метки: сигнализации, тревожной

...второй конец первого конденсатора соединен с другой входной клеммой устройства, а точка соединения второго конценсатора с первым диодом подключена ко второму входу генератора.На чертеже представлена структурная электрическая схема предлагаемого устройства.На схеме показаны источник питания 1 наобъекте контроля, диоды 2 и 3, конденсаторы 4 и 5,резистор 6, генератор импульсов 7, индикатор 8, например звонок,529471 больше, чем величина разряда конденсатора 4 в течение той части периода, когда диод 3 тока не проводит,В генераторе импульсов 7 начало генерацииопределяется напряжением пробоя стабилитрона 11,т,е. когда через эмиттер транзистора 10 протекает ток. 10 Формула из обре тени я Устройство для тревожной сигнализации, содержащее...

Номер патента: 526445

Опубликовано: 30.08.1976

Авторы: Заболоцкий, Прокофьев, Салибеков, Турченков

МПК: B22D 27/18

Метки: композиционного

...заливку деталей производят в разьемную форму, на рабочей поверхности которой предварительно укладывают Фольгу из титана цлц сго сплавов. Прц пропцтке волокон, м,Ожснных В форме, 1 атрцчпых х 1 сталлом начинается диффузионное взаимодействиефольги в расплавс, и после затвердсвацця5 последнего фольга прочно связывается с материалом отливки, образуя на ней эрозцонностойкое покрытие, работоспособнос до500 С. Одновременно достигается значительное увслцчсццс производительности, так как10 покрытцс формируется в процессе литья одновременно с формированием самой отливки,Получение изделий цз композиционного материала а(юмцццй-углеродное волокно сэрозиоццостойкцм покрытием на основе тита 15 на осуществляется следующим образом.В разъемной...

Номер патента: 525179

Опубликовано: 15.08.1976

Автор: Турченков

МПК: H01H 47/18

Метки: времени, реле

...15с общим проводом; так ст источника 9 протекает через эмиттер-базовые переходытранзисторов 4, и напряжение между обкладками конденсаторов 5-минимально; транзисторы 6-закрыты, и падение напряже- Мния на нагрузочных элементах 7-минимально,При увеличении скачком напряжения на выходе блока команд 10, например до величиныначинает заряжаться конденсатор 5 первой ячейки от источника тока 9 5через базо-эмиттерные переходы транзисторов 6 ячеек 1, 2 и 3. При этом транзисторы 6 входят в режим насыщения ина нагрузочных элементах 7 каждой ячейки наблюдается падение напряжения, приблизительно равное напряжению источникапитания 8, После того как напряжение между обкладками конденсатора 5 ячейки 1достигает величины, приблизительно...

Номер патента: 523522

Опубликовано: 30.07.1976

Автор: Турченков

МПК: H03K 5/20

Метки: пороговое

...напряжение на базе - уровнем контролируемого напряжения, и при 1 ( У 2 базово-эмиттерный аереход транзистора и диод 11 смещены в обратном яаправлении,Караулова да Изд,1531 Тираж 1029 Подпис Типография, пр. Сапунова, 2 аказ 1788/14 Транзистор 4 находи ся в режиме отсечки,причем выходное напряжение, снимаемое с ЕГО КОЛЛЕКтора, 1 выл=1 ДО ТЕХ ПОР, Пока аосолюгная величина напряжения У, ае достигнет нижнего уровня опорного напряжения Й, 11 ри этом базово-эмиттерный переход транзистора 4 становится прямосмещенным, и в базу начинает протекать ток через резистор 9 от источника питания 12. Когда Ь", )й, диод 11 открыт и фиксирует .на эмиттере транзистора 4 потенциал Ь а диод 10 закрыт, С увеличением Р, прямо пропорционально...

Номер патента: 523521

Опубликовано: 30.07.1976

Автор: Турченков

МПК: H03K 5/13

Метки: выход, импульса, п-го, пропуска

...синхронизацией выходного импульса по времени с входным импульсом.Известны устройства пропуска на выходи-го импульса, содержащие делитель частотыи клапан, один вход которого соединен с источником входных импульсов.Однако эти устройства не могут пропускатьна выход импульсы большой длительности ине могут производить селекцию и-го импульса при изменяющейся частоте генераторавходных импульсов.Цель изобретения - расширение функциональных возможностей устройства пропускана выход и-го импульса,Эта цель достигается тем, что устройствосодержит интегратор, выход которого соединен с другим входом клапана, вход - с выходом делителя частоты, а выход клапана 20соединен с входами перевода делителя частоты и интегратора в исходное состояние,На выходе...

Номер патента: 522000

Опубликовано: 25.07.1976

Авторы: Душкин, Заболоцкий, Портной, Салибеков, Телис, Туманов, Турченков

МПК: B22F 7/08

Метки: композиционнных

...звшишвюши кремния коши) и суспензи предусмвтзделий сость от ксплуатвлучешиповероцессе износа в и ебует при иния дополни й, усложняю ойных издел емый спосо нв нвгрет ной титан ние 5-15 ,формы угл рвют,олучении ттельных т ших проце кого пок хнологичес с полу я многослПредлаг й.отличае Сбор(61) Дополни кельн 22) Звявлено 14,1 с присоединением (23) Брнорнтет 43) Опубликовано ят водную суспензию, содержащую/л порошкв карбида кремния (или/л порошка Окиси гафния; 20-40 гл ных кристаллов окиси алюминия;/л нитевидных кристаллов .нитридаи 20-30 г/л порошка нитрида цир.2-10 г/л жидкого стекла; Слойи толщиной 0,05-0,2 мм наносятые до 100-140 С стенки разьем 4овой формы, подсушивают в тече-минут, укладывают в полостьеродные волокна и форму собиную...

Номер патента: 519851

Опубликовано: 30.06.1976

Автор: Турченков

МПК: H03K 5/02

Метки: импульсов, усилитель-формирователь

...1.Усилитель-формирователь импульсов работает следующим образом.Транзистор 1 находится в режиме насыщения, когда величина установочного тока боль ше величины входного тока, Если величинаустановочного тока меньше величины входного тока, то транзистор 1 находится в режиме отсечки.Входной ток подается на коллектор транзи стора 1 при замыкании ключа 10. Дроссель 9в момент включения входного тока имеет большое сопротивление. На нагрузке 4 формируется импульс, полярность которого такова, что на коллекторе транзистора 1 напряже ние менее отрицательно, чем в точке соединения нагрузки 4 с дросселем 9, Величина тока через нагрузку 4 примерно равна установочному току.В момент скачка тока через стабилитрон 2протекает ток, примерно равный разности...

Номер патента: 515256

Опубликовано: 25.05.1976

Автор: Турченков

МПК: H03K 3/284

Метки: спусковое

...дополнительный транзистор,включенный по схеме с общей базой, коллектор которого соединен с базой первого транзистора, а эмиттер соединен с коллектором 20второго транзистора,Такое спусковое устройство обладает минимальным остаточным напряжением, большойстабильностью при работе от генератора сбольшим внутренним сопротивлением с одно1) М. Кл. Н 03 К 3/284После срабатывания потенциал на выходе 6 близок и потенциалу источника 7 вследствие насыщения транзистэра 1 и перехода транзистэра 2 в режим отсечки, Транзистор 4 в зависимости эт величины резистора 5 может эстаться в активной области или же перейти в режим отсечки. Если транзистэр 4 после срабатывания остается в активной области, то отпускание его произойдет сразу же после того, как...

Номер патента: 512548

Опубликовано: 30.04.1976

Авторы: Астапов, Зыкин, Турченков

МПК: F04B 49/02, H02P 1/28, H03K 3/28 ...

Метки: вакуумного, двигателя, механического, насоса, пуска

...- 15 исполнительного элемента 10 подключены к электро.Авигателю 16 механического вакуумного насоса.При отсутствии напряжения от источника 1 сигнала управления конденсаторы 5 52, 5 З, ., 5 заряжены до величины напряжения источника Е. Напряжение на выходе 8 электронного ключа 7 при этом отсутствует, поскольку на клемму 12 питания не подано напряжение от источника сигнала управления.При наличии напряжения С от источника 1 (момент времени 1 ь фиг. 2) на выходе 8 электронного ключа 7 возникает высокий потенциал, поскольку транзистор 17 заперт.Это напряжение подается на вход 9 управления исполнительного элемента 10, который подключает электродвигатель 16 вакуумного насоса 16 к напряжению сети У,. В момент времени начинает проводить транзистор...
