Турченков

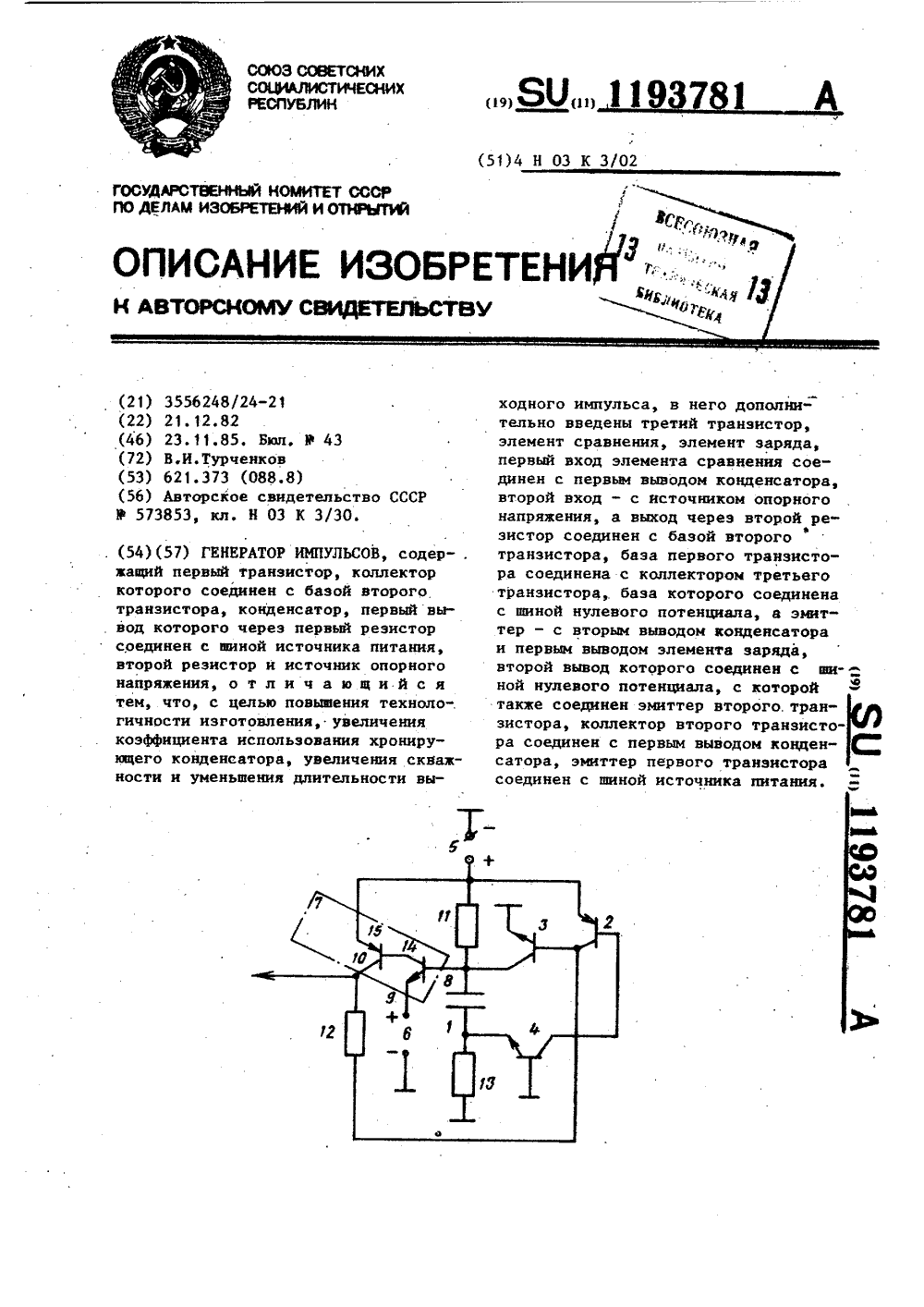

Номер патента: 1193781

Опубликовано: 23.11.1985

Автор: Турченков

МПК: H03K 3/02

Метки: генератор, импульсов

...коэффициента использованияхронирующего конденсатора,.ловышениетехнологичности;увелйчение скважности и еньщайе"длительно 4 ти выходного и ульса.йф,3На чертрйе Представлена принципиальная электрическая схема генератораимпульсЬр ,Генератор содержит конденсатор 1, транзисторы 2-4, источник 5 напряжения Питания, регулируемый источник 20 6 напряжения, например, полученный :. от источника 5 на делителе из резисторов, элемент 7 сравнения, имеющий входы 8 и 9, выход 10, резисторы 11 и 12, элемент 13 заряда, например, выполненный на диоде или резисторе, причем между шинами источника питания включены резистор 11, конденсатор 1 и элемент 13 заряда, вывод резистора 11 соединен с коллектором транзистора 3, эмиттер которого соединен с общей...

Номер патента: 1190487

Опубликовано: 07.11.1985

Автор: Турченков

МПК: H03K 5/01

Метки: генерации, импульсов, тактовых

...вывод первого диода 5 подключенк шине нулевого потенциала через четвертый резистор 12, а выход порогового элемента 7 подключен к нагрузочному резистору 13.Пороговый элемент 7 может быть выполнен в виде последовательно соединенныхпорогового элемента 7 и диода 14, анагрузочный резистор 13 пбдключен к выходной шине 15. На первую входную шину 1подаются опорные импульсы Р, а навторую входную шину 2 анализируемые Ру.Устройство работает следующим образом.При отсутствии импульсов на входных шинахи 2 транзистор 3 заперт и конденсатор 4 заряжен от источника 8 питания через резисторы 10 и 12 таким образом, что на его левой обкладке напряжение положительной полярности, а на правой обкладке потенциал близок к нулю.При поступлении импульсов на...

Номер патента: 1188301

Опубликовано: 30.10.1985

Автор: Турченков

МПК: E05B 49/04

Метки: замок, кодовый

...Москва, Ж, Раушская наб., д, 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к защитеразличных объектов от доступа к нимпосторонних лиц, а именно к кодовымзамкам.Цель изобретения - повышение 5секретности использования,На чертеже изображена схема кодового замка.Кодовый замок имеет группу кодовых и группу некодовых элементов 19, запоминающие конденсаторы 10-14,ограничивающий резистор 15, разделительные диоды 16-20, исполнительное устройство 21, управляющий переключатель О, источник Е питания идополнительный источник Е ц питания.Кодовый замок работает следующим образом.Для открывания замка необходимоправильно набрать код. В вашем случае это код 28347. При нажатии кодового элемента 2 заряжается конденсатор 10 от...

Номер патента: 1185596

Опубликовано: 15.10.1985

Автор: Турченков

МПК: H03K 17/56

Метки: импульсное, реле

...и через его коллектор 10 протекает ток от источника 8 токаи ток разряда конденсатора 7. окразряда конденсатора 7, протекаячерез резистор 11, создает на немположительное напряжение относитель,но общей шины, в результате чегокомпаратор сохраняет свое состояниеи после того, как формирование сигнала на шине 6 прекращается.Компаратор 2 находится в таком 20 состоянии до тех пор, пока конденсатор 7 полностью не разрядится,и напряжение на резисторе не приблизится к нулевому значению.рослЕ запирания компаратора напря жение на его выходе становится равным нулю,а ключ 4 закрывается,и кон денсатор 7 начинает заряжаться отисточника 8 тока через резистор 11,при этом ток через резистор 11 протекает в противоположном направлениии создает на...

Номер патента: 1185590

Опубликовано: 15.10.1985

Автор: Турченков

МПК: H03K 5/24

Метки: пороговое

...50ный транзистор 14,Устройство работает следующим образом.При отсутствии напряжения на шине 5 (фиг, 1) транзисторы 1 - 3 за перты, и напряжение на выходе приблизительно равно напряжению на шине 7590 гЕсли величина напряжения на шине5 не превышает напряжение срабатывания порогового устройства, то еговходное сопротивление высокое, поскольку диоды 10 и 11 тока не проводят, так как они находятся под обратным напряжением источников 7 и 13,В момент достижения на выходевеличины напряжения, равной пороговому значению, при котором напряжение на шине 5 превышает напряжениеисточника 13, начинает проводитьбаэоэмиттерныйпереход транзистора1 и диод 11,В результате коллекторный токтранзистора 1 протекает через резистор 6 и базу транзистора 3,...

Номер патента: 1182633

Опубликовано: 30.09.1985

Автор: Турченков

МПК: H03K 3/281

Метки: генератор, импульсов

...13 сравнения содержитвход 14, соединенный с коллекторомтранзистора 6, вход 15, соединенныйс источником 3 напряжения, и выход16, соединенный с нагрузочным резис 182633 5 0 памяти, а коллектор с резистором 12.5 -. 20 25 30 35 40 45 50 55 тором 12, Диоды 17 и 18 соединеныпоследовательно, катод диода 17 соединен с общей шиной, а анод диода 18с эмиттером транзистора 4, а средняяточка соединения диодов 17 и 18 - совторой обкладкой конденсатора 8.Элемент 13 сравнения содержит такжетранзистор 19 второго типа проводимости, эмиттер которого соединен свходом 15, база с входом 14, а коллектор с базой транзистора 20 второго типа проводимости эмиттер этого транзистора соединен с источником 1 Генератор импульсов работает следующим образом,С момента...

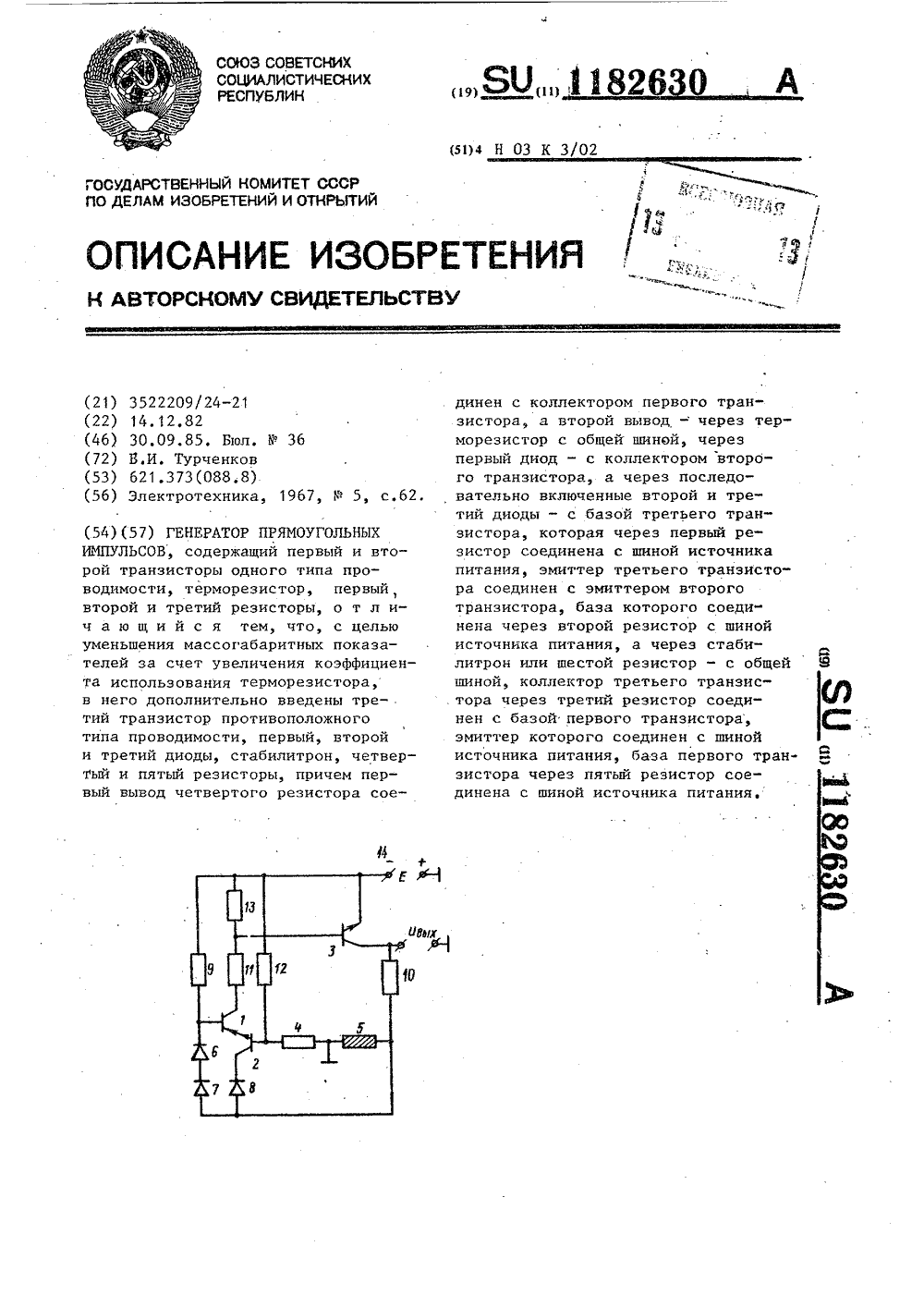

Номер патента: 1182630

Опубликовано: 30.09.1985

Автор: Турченков

МПК: H03K 3/02

Метки: генератор, импульсов, прямоугольных

...9сосд 1"нспы с шиной источника питания, база транзистора 1 черездиоды б, 7, а коллектор транзистора 2 через диод 8 соединены с терморезисчором 5 и резистором 10, дру.гие выводы которых подсоединены кобщей аиле и коллектору транзистора 1, Газа транзистора 2 черезрезистор 12 и стабилитрон 4 сое- З 0динсв сооветственно .с шиной источника 14 питания и общей шиной, база транзистора 3 подключена к точке соединения резисторов 11 и 13.Б исходном состоянии сопротивление терморезистора 5 высокоеПри подаче на схему напряженияпитания Е от источника 14 транзисторы 1. 2 и 3 входят в режим насьщения тока через резистор 9,40Через резистор 10 к терморезистору5 прикладывается высокое напряжениеотрицательной полярности, вследствиечего диоды 6-8 заперты...

Номер патента: 1182558

Опубликовано: 30.09.1985

Автор: Турченков

МПК: G08B 23/00, G08B 29/02

Метки: аварийной, защиты, сигнализации

...состоянии, что обеспечивается за счет соответствующего выбора номиналов резисторов 9 и 10.При включении второго элемента 14 коммутации происходит уменьшение напряжения на включенных элементах 13 из-за того, что величина тока эмиттеров транзисторов 6 и 7 постоянна и рассчитывается на создание падения напряжения на одном элементе 1:5 равного напряжению источника 5 опорного напряжения,При уменьшении напряжения на выходной клемме 12 транзистор 6 переходит из режима насьпцения в активную область работы, при которой напряжение между его коллектором и эмиттером увеличивается и превьппает напряжение начальной проводимости диода 8, в связи с чем через диод 8 течет ток резистора 9, а это приводит к уменьшению тока эмиттера транзистора 7 и...

Номер патента: 1175017

Опубликовано: 23.08.1985

Автор: Турченков

МПК: H03K 3/28

Метки: генератор, релаксационный

...СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д.4/5ра %т Филиал ППП "Патент", г.ужгород, ул.Проектная,4 1 1175Изобретение относится к устройст" вам импульсной техники и предназначено для формирования коротких импульсов с высокой скважностью.Цель изобретения - расширение об ласти применения релаксационного генератора путем формирования импульсов с максимально возможной и неизменяющейся при перестройке частоты амплитудой.10На чертеже изображена схема генератора.Генератор содержит релаксационныйключ 1 на транзисторах 2 и 3 и резис" торе 4, конденсатор 5 и первый 15 резистор 6, соединяющие эмиттер тран" зистора 2 с общей шиной, источник 7 напряжения, диод 8, соединяющий источник 9 напряжения с базой транзистора...

Номер патента: 1168901

Опубликовано: 23.07.1985

Авторы: Герасимов, Дорош, Москаленко, Назарова, Плетнев, Турченков, Харлашина

МПК: G05B 19/44

Метки: воздухом, емкости, наполнения, сжатым, эластичной

...соединен через первый усилитель 22 давления с эжекторным насосом 15,Источник 28 питания соединен с входом низкого давления реле 24 времени, с соплом датчика 9 присутствия эжекторного типа, с каналами питания струйных логических элементов ИЛИ-НЕ ИЛИ 16 - 19, триггера 20 с раздельными входами.На заслонке реле 24 времени, выполненного на базе реле времени типа Ф 61 - 21, расположено сквозное отверстие, смещенное относительно его входа и выхода низкого давления.В схеме применяются также следующие типы элементов: струйные логические элементы ИЛИ-НЕ ИЛИ 16 - 19 типа СТ 55 или типа СТ 67; триггер 20 с раздельными входами на элементах типа СТ 55, типа СТ 67 или на одном элементе типа. СТ 58; усилители 21 и 22 давления типа ПФ 67 - 21;...

Номер патента: 1163417

Опубликовано: 23.06.1985

Автор: Турченков

МПК: H02J 7/00

Метки: автоматическое, зарядное

...5, входная шина 6, кнопка 7 20 пуска, источник 8 выходного напряжения, обмотка реле 9, имеющего за" мыкающий контакт 9-1, обмотку дополнительного реле 10, имеющего раз. мыкающий контакт 10-1, источник 11 25 питания, делитель напряжения на резисторах 12 и 13, пороговый элемент 14, например, выполненный на двух последовательно включенных кремниевых диодах, и выходная шина 15. щУстройство работает следующим образом. В исходном состоянии реле 9 и 10 обесточены и аккумулятор, подключенный к шине 15, разряжен. После нажатия кнопки 7 реле 9 включается током, протекающим от шины 6 через контакт 10-1, Контакт 9-1 реле 9 замыкается, шунтируя кнопку пуска.После нажатия кнопки 7 начинается заряд аккумуляторной батареи через пороговый элемент...

Номер патента: 1163407

Опубликовано: 23.06.1985

Авторы: Астапов, Буданов, Савинов, Турченков

МПК: H02H 3/24

Метки: времени, выдержкой, защиты, минимального, электропотребителя

...за собой дальнейшее увеличение величины входного тока транзистора, который в свою очередь приводит к возрастанию тока в цепи коллектора этого транзистора и т.д. Максимальная величина тока коллектора транзистора 11ограничена резистором 15 и сопротивлением обмотки удерживающего реле 10, которое включается за счет протекания через его обмотку разрядного тока конденсатора 12. Срабатывание удерживающего реле 10 вызывает замыкание его контакта 10-1, включенного параллельно кнопке 3 "Пуск", Это состояние реле 10 сохраняется в течение вполне определенного времени задержки (например, 5 с), определяемого емкостью времязадающего конденсатора 13 и сопротивлением резистора 6.Если в течение заданного временинапряжение от источника 1...

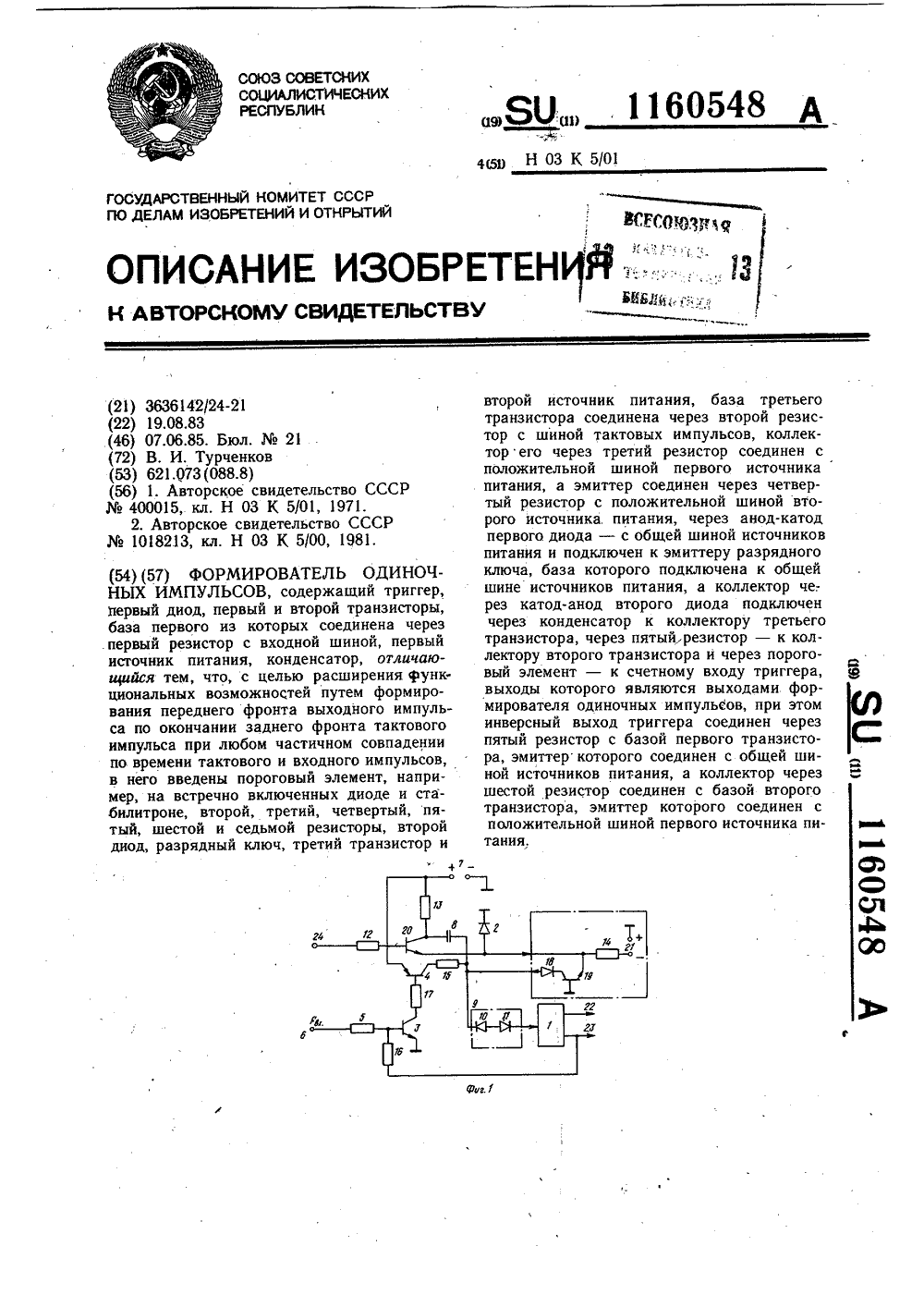

Номер патента: 1160548

Опубликовано: 07.06.1985

Автор: Турченков

МПК: H03K 5/01

Метки: импульсов, одиночных, формирователь

...шиной пер.вого источника 7 питания, а эмиттер соединен через четвертый резистор 14 с положительной шиной второго источника 21 питания, через анод-катод первого диода 2 -З 5 с общей шиной источников 7 и 21 питанияи подключен к эмиттеру разрядного ключа19, база которого подключена к общей шине источников 7 и 21 питания, а коллектор с последовательно включенным катодом-ано дом второго диода 18 подключен через конденсатор 8 к коллектору третьего транзистора 20, через пятый резистор 15 - к коллектору второго транзистора 4 и через пороговый элемент 9 - к счетному входу триг-гера 1, выходы которого 22 и 23 являются 45 выходами формирователя одиночных импульсов, а инверсный выход триггера 1 соединен через шестой резистор 16 с базой первого...

Номер патента: 1160539

Опубликовано: 07.06.1985

Автор: Турченков

МПК: H03K 3/284

Метки: мультивибратор

...порогового элемента 4 (для приведенного, примера это напряжение на базе транзистора 14, превышающее напряжение источника 15 управления), на выходе порогового элемента появляется ток, от которого открывается транзистор 16 триггера 8. Это приводит к появлению напряжения на резисторе 18 и открытию транзистора 17. Вследствие отпирания транзистора 17 протекает ток через резистор 20 и базу транзистора 16, что приводит к еще большему появлению тока транзисторного каскада 16, развивается лавинообразный процесс в результате которого на выходной шине Увы сформируется передний фронт выходного импульса, а транзисторы 16 и 17 входят в режим насыщения. Одновременно с этим через резистор 10 течет ток, который втекает на вход 11 усилителя 12 и...

Номер патента: 1145474

Опубликовано: 15.03.1985

Автор: Турченков

МПК: H03K 17/60

Метки: ключ, транзисторный

...транзисторы, резистор, входную клемму, шину источника питания и общую шину, нагрузку, причем 45 силовой транзистор и первый управляющий транзистор имеют одну проводимость, коллектор первого управляющего транзистора соединен с входной клеммой, эмиттер - с базой силово го транзистора, база - с коллектором ) второго управляющего транзистора, база которого соединена с первым выводом резистора, коллектор силового транзистора через нагрузку соединен 55 с шиной источника питания , а эмиттер - с общей шиной, введен диод, который включен между коллектором си 1лового транзистора и эмиттеромвторого управляющего транзистора,проводимость которого совпадаетс проводимостью первого управляющеготранзистора, а второй вывод резистора подключен к шине...

Номер патента: 1145465

Опубликовано: 15.03.1985

Автор: Турченков

МПК: H03K 3/2893

Метки: триггер

...напряжения, коллекторы первого и третьего транзисторов соединены с базами третьего ивторого транзисторов соответственночерез второй и третий резисторы,а второй вывод первого резистораподключен к входу триггера,На чертеже представлена принципиальная схема предложенного триггера.Триггер содержит первый 1 и второй 2 транзисторы первого типа проводимости, третий транзистор 3 второго типа проводимости, три резистора 4-6, два диода 7 и 8 и два источника 9 и 10 напряжения, база транзистора 1 соединена с первым выводом резистора 4, коллектор через резистор 5 - с базой транзистора 3, эмиттер которого соединен с шиной 11 питания, коллектор через резистор 6 - с базой транзистора 2, коллектор которого соединен с эмиттером транзистора 1,...

Номер патента: 1140239

Опубликовано: 15.02.1985

Автор: Турченков

МПК: H03K 5/22

Метки: селектор

...путемисключения возможности искажения выходного сигнала по сравнению с вход 50ным,Цель достигается тем, что в селектор, содержащий шины входного и выходного сигналов, задатчик напряжения с двумя выходами, первый и вто рой резисторы, первый вывод второго резистора соединен с шиной нулевого потенциала, введены первьй, второй и третий транзисторы, причем первыйвывод первого резистора соединен сшиной источника входного сигнала и сэмиттером первого транзистора, а второй вывод этого резистора соединен сколлектором третьего транзис"ора ис базой второго транзистора, коллектор которого соединен с базой первого транзистора, а эмиттер - с первым выходом задатчика напряжения,при этом эмиттер третьего транзистора соединен с вторым выходом...

Номер патента: 1138933

Опубликовано: 07.02.1985

Автор: Турченков

МПК: H03K 5/26

Метки: длительности, импульсов, селектор

...с коллектором транзистора 1, а второй вывод - с вторым выводом ключа 7, первым выводом четвертого резистора 13 й входом порогового элемента 6, выход которого соединен с входом усилителя 15. Входная шина 5 через третий резистор 2 соединена с анодами первого и второго диодов 8 н 9, катоды которых подключены соответственно к второму выводу четвертого резистора13 и положительной шине 3 питания.Пороговый элемент 6 может быть выполнен, например, в виде встречно1138933 5 1 О 15 20 25 30 35 40 45 50 55 включенных стабилитрона и диода.Ключ 7 может, например, состоять изтранзистора 18, база которого соединена с общей шиной, коллектор - скатодом диода 19, анод которого является вторым выводом ключа 7, аэмиттер, являющийся первым выводомключа...

Номер патента: 1137570

Опубликовано: 30.01.1985

Автор: Турченков

МПК: H03K 3/284

Метки: одновибратор

...стора коплектор второго транзистора 55 через четвертый резистор соединен с базой третьего транзистора эмиттер третьего транзистора соепинен с положительной шиной второго источника питания, коллектор третьего транзистора через пятый резистор соединен с базой четвертого транзистора, эмиттер четвертого транзистора соединен с общей шиной, а коллектор четвертого транзистора соединен непосредственно с выходной шиной, через шестой резистор - с вторым выводом первого конденсатора и через нагрузку - с общей шиной, база четвертого транзистора через второй конденсатор соединена с общей шиной, причем второй диод включен встречно-параллельно переходу базаэмиттер четвертого транзистора.На чертеже схематически изображен предлагаемый...

Номер патента: 1137564

Опубликовано: 30.01.1985

Автор: Турченков

МПК: H03F 1/52

Метки: мощности, усилитель

...- с первым выводом второгорезистора, и второй транзистор защиты р-р-структуры 12.20Однако известные усилители мощности имеют недостаточную надежностьработы, так как в них перегрузкаусилительного элемента устраняетсятолько при. коротком замыкании нагрузкиЦель изобретения - повышение надежности работы при перегрузке потоку,Для этого в усилитель мощности 3 Осодержащий выходной эмиттерный повторитель, выполненный на транзисторе И -р"И-структуры,.первый транзистор защиты Д-р-и-структуры, эмиттеркоторого соединен с вьгходом выходно- З,го эмиттерногб повторителя, база -с первым выводом первого резистора,а коллектор - с первым выводом второго резистораи второй транзисторзащиты р-р-структуры, введены тре Отий резистор и пороговый...

Номер патента: 1132345

Опубликовано: 30.12.1984

Автор: Турченков

МПК: H03K 3/53

Метки: генератор, импульсов, многофазный

...через пороговый элемент соединена со входом сброса триггера, а катоды диодов всех каскадов соединены с отрицательным полюсом источника смещения.На фиг.1 приведена схема предлагаемого устройства; на фиг.2 - временные диаграммы ее функционирования.Многофазный генератор импульсов содержит двухвходовой триггер 1, вход установки которого соединен с входной шиной 2 запуска, а выход триггера через резистор 3 интегрирующей кС -цепи 4 соединен с одной иэ обкладок конденсатора 5, 11 каскадов 6.1-6 и , состоящих из транзисторов 7,1-7. и, коллекторы которых через резисторы 8.1-8, и соединены с общей шиной, а базы соединены с анодами диодов 9.1-9, и, источник смещения 10 и пороговый элемент 11, причем общая точка соединения резистора 3 и...

Номер патента: 1132028

Опубликовано: 30.12.1984

Автор: Турченков

МПК: E21F 9/00

Метки: разделительное

...устройства для случая, когда ток с выхода датчика тока имеет только однонаправлениеУстройство содержит датчик 1 тока,подключенный к линии 2 связи, конденсатор 3, шунтирующий выводы датчика 1 тока, транзисторы 4 и 5, включенные по схеме с общей базой, импульсный трансформатор 6, имеющий входные обмотки 7-10 и выходные обмотки11 и 12, а также выходную шину 13,конденсатор 14, резистор 15, источники 16 и 17 напряжения, к которымподключены транзисторы 18 и 19 импульсно-потенциальных преобразователей 20 и 21,Устройство работает следующимобразом.Датчик 1 тока преобразует сигнал,пропорциональный среде, в которой онпомещен, например метан, в величинупостоянного тока. Этим током заряжается конденсатор 3. При достижении на конденсаторе 3...

Номер патента: 1120437

Опубликовано: 23.10.1984

Автор: Турченков

МПК: H02H 3/06

Метки: блок, включения, задержки, повторного, пускателя

...б -образной вольт-амперной характеристикой, согласно с ним и встречно с вторым диодом, который подключен к выводу цепи заряда встречно с первым 55 диодом, второй вывод резистора подключен к первому конденсатору, а второй конденсатор включен параллельно прибору с 5 -образной вольт-ампернойхарактеристикой.На чертеже приведен блок задержкиповторного включения пускателя.Устройство содержит первый 1,второй 2 и третий 1"3 резисторы, пер.вый 4, второй 5 и третий 4-6 диоды,первый 7, времязадающий 8 и второй9 конденсаторы, реле 10 включенияпускателя и его контакт 11, прибор12 с б -образной характеристикой, катушку контактора 13, являющегося электропотребителем, контакт 14 контактора 13, электрокнопки "Пуск" 15 и "Стоп" 16, источник 17. В...

Номер патента: 1117798

Опубликовано: 07.10.1984

Автор: Турченков

МПК: H02M 7/537

Метки: инвертор, мостовой, самовозбуждающийся

...транзистора 6 (5)инвертора, а коллекторами " к выход" через диод 9 ( 10) с выходным выводомным выводам инвертора; два конденса- инвертора. Вход транзисторов 3 и 4тора, включенные перекрестио между шунтирован резистором 11 (12). Базабазой транзисторов второй пары тран- транзистора 5 (6) соединена с выходзисторов и выходными выводами инвер- ным выводом инне твер ора через резистортора, первую пару резисторов, вклю (14), а коллектор - с базой транченных перекрестно мезщу базой тран- эистора 1.(2) через резистор 15 (16).зистора первой пары и выходным выво- З 5 На выходе инвер бвертора может быть вклюдом инвертора, и вторую пару резис- чен.трансформатор 17.торов, включенных между базой тран- Инвертор работаеотает следующим обраэистора...

Номер патента: 1115207

Опубликовано: 23.09.1984

Автор: Турченков

МПК: H03K 3/284

Метки: одновибратор

...ия, ины исртыйта:.2 ьега и четвертога транзлсторон,лтт р трет,его транзистора соедиобщсй шиной а коллектор через ТРЕТ: И,: П ТОР - С ШИНай ИСТОЧИКа :и:.: н. -,еаез нтовой диод поплюч". 1- к выхОд ной шине кот ар 2 я 1 г ез четвертый резистор соединена . шиной ис; очника питания, база четверг;. 0 транзистора соединена с Общей ш.10:.2 коллектор через пяттый рг нст.Г 111 сЙ И. тотНИ 2 ПИ т 2 НИЯ,; Й И т- С ды.т,.,-5 1;И : ;,т;51втор 0 1 11 т ае; л т 1 дадь т к; ю 1;: Э "Б ттнЧ 5 ; 3:1 ЕКТарНО -3 мтТТЕрнШ .И -.рстье о л четвгрто. 5 ИНв ев г;е приведена схема педал новибрат яра,Й 5 вибратор содержит шинуис -ГаНт;: Вттт-.ЦЬГХ ИМПУЛЬСОН ТОК 2,Гт 1:зтс т Ор -, приа Ор 3 с. От ритт= т,; ьЦЫМ СОГР 031 БЛС ттиЕМ, З К 2 ЧЕСТВС К 3ТтРОГО тожЕТ бЫТЬ...

Номер патента: 1115157

Опубликовано: 23.09.1984

Автор: Турченков

МПК: H02H 3/24

Метки: изменения

...8 и 9, и нор"мально замкнутая кнопка 10.1В качестве двухполюсника 3 с отрицательным сопротивлением можно использовать газонаполненную лампу,которая является как Злементом, необходимым для обеспечения запоминания,так и элементом сигнализатора о наличии (отсутствии) входного сигнала,а также в качестве элемента 3 можноиспольэовать динистор, тиристор, вцепи управляющего электрода которого включен стабилитрон, лавинныйили однопереходной транзистор.В качестве переключателя 4 можноиспользовать транзистор, (фиг. 1),злектромеханическое реле (фиг. 2)или механический переключатель (втех устройствах, где требуется знатьбыло ли срабатывание переключателяили нет),В качестве источника б контролируемого напряжения можно использовать источник...

Номер патента: 1112531

Опубликовано: 07.09.1984

Автор: Турченков

МПК: H03K 3/286

Метки: триггер

...типа проводимости, эмнттеры первого,1 и второго 2 транзисторов полключены к первой шине 7 питания, базы - к первым выводам соответственно первого 8 н второго 9 резисторов, базы третьего З,н .четвертого 4 транзисторов соответственно - к первым выводам третьегоО н четвертого1 резисторов, эмиттеры - соответственно к базам пятого 5 н шестого 6 транзисторов, эмиттеры которых 35 подключены к второй шине 2 питания, аколлекторы - соответственно к коллекто. рам второго н первого транзисторов, кол-лекторы пятого 5 н шестого 6 транзисторов подключены соответственно к первым выводам пятого 3 н шестого 4 резнсторов, а коллекторы первого 1 н второго 2 транзисторов - к элементу 15 нагрузки, эмнттерц седьмого 16 н восьмого 17 тран.знсторов второго типа...

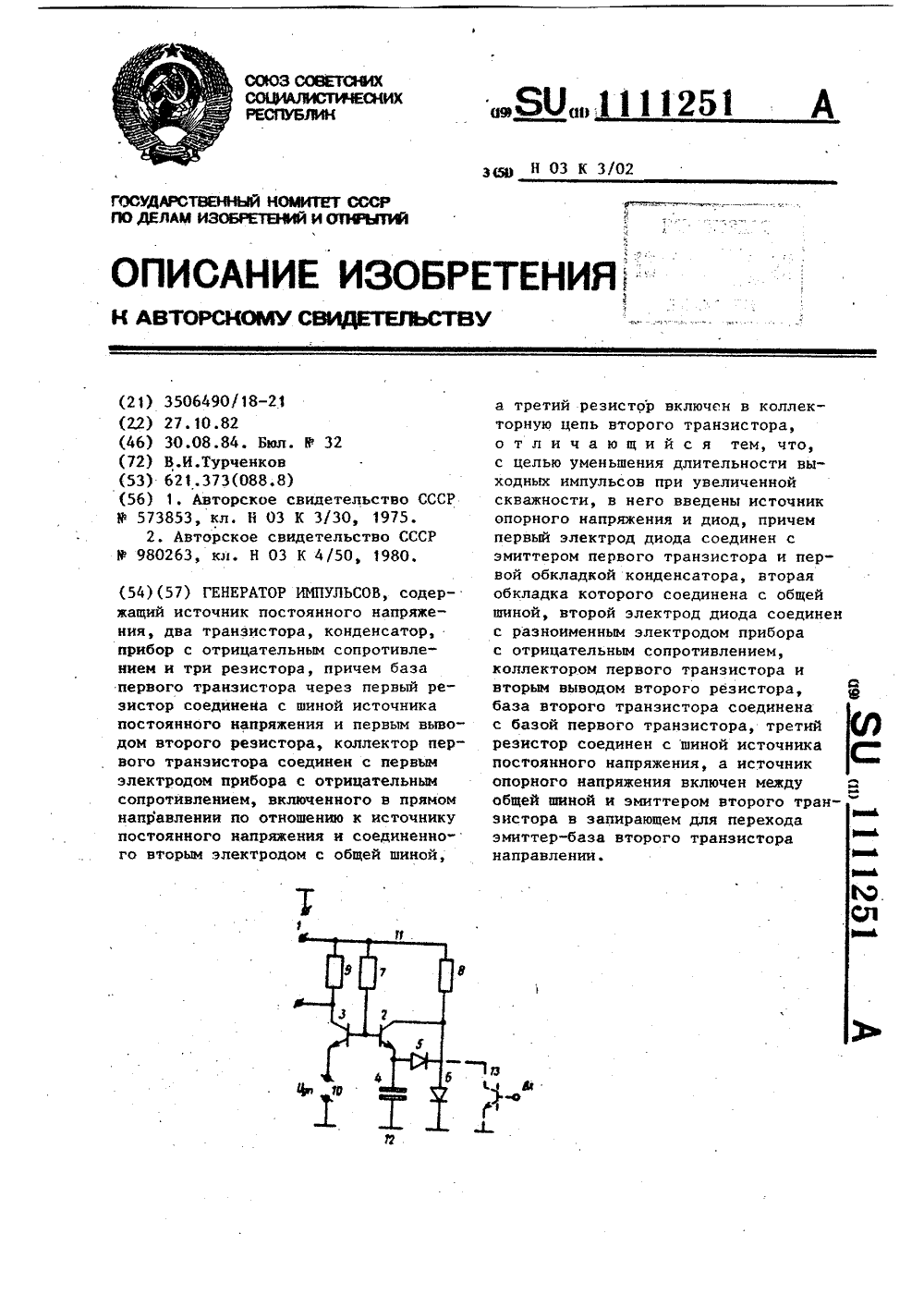

Номер патента: 1111252

Опубликовано: 30.08.1984

Автор: Турченков

МПК: H03K 3/284

Метки: спусковое

...ток превысит ток эмиттерно-базового перехода транзистора 2, напряжение на коллекторе транзистора начинает возрастать, и при дальнейшем увеличении входного .тока разность этого тока и тока эмиттерно-базового перехода транзистора 2 протекает через диод 7 в базу транзистора 3, уменьшая тем самым ток базы транзистора 2, а следовательно, и ток эмиттеров транзисторов 2 и 3, В результате запирающий ток через диод 7 еще больше возрастает, а ток эмиттеров транзисторов 2 и 3 уменьшается и т.д т.е, развивается лавинообразный процесс, при котором транзисторы 2 н 3 закрываются, а напряжение на выходных клеммах 1 О изменяется скачком. При этом входной ток целиком протекает через диод 7. Потенциал на базе транзистора 3 становится положительным. При...

Номер патента: 1111251

Опубликовано: 30.08.1984

Автор: Турченков

МПК: H03K 3/02

Метки: генератор, импульсов

...динистор или тиристор со стабилитроном в цепи связи управляющего электрода с анодом, резисторы 7-9, регулируемый источник 10 опорного напряжения. База первого транзистора 2 соединена с базой второго транзистора 3 и через первый резистор 7 с шиной 11 источника 1 постоянного напряжения и первым выводом второго резистора 8, второй вывод которого соединен с коллектором транзистора 2, первым электродом прибора б, с отрицательным сопротивлением, например динистора, включенного в прямом направлении по отношению к источнику 1 и соединенного вторым электродом с общЕй шиной 12. Первый электрод диода 5 соединен с эмиттером транзистора 2 и первой обкладкой конденсатора 4, вторая обкладка которого соединена с шиной 12. Второй электрод диода 5...

Номер патента: 1109777

Опубликовано: 23.08.1984

Автор: Турченков

МПК: G08B 23/00

Метки: многоточечной, сигнализации

...шиной литания, управляющий электрод тиристора через диод соединен с одной1109777шиной питания, а через последовательно включенные первый резистор и первый конденсатор вс входам реле сопро.тивления, который через второй резистор подключен к другой шине питаниякатод динистора через второй конденсатор подключен к одной шине питания, а через третий резистор -к другой шине питания.10На чертеже изображено устройстводля многоточечной сигнализации.Устройство для многоточечной сигнализации содержит по числу точек контроля газонаполненные индикаторы,управляющие электроды 2 которых под 15ключены к выходам обегающего коммутатора 3, цепи питания газонаполненных индикаторов через резисторы 4подключены к шине 5 питания реле 6сопротивления, входы 7...
