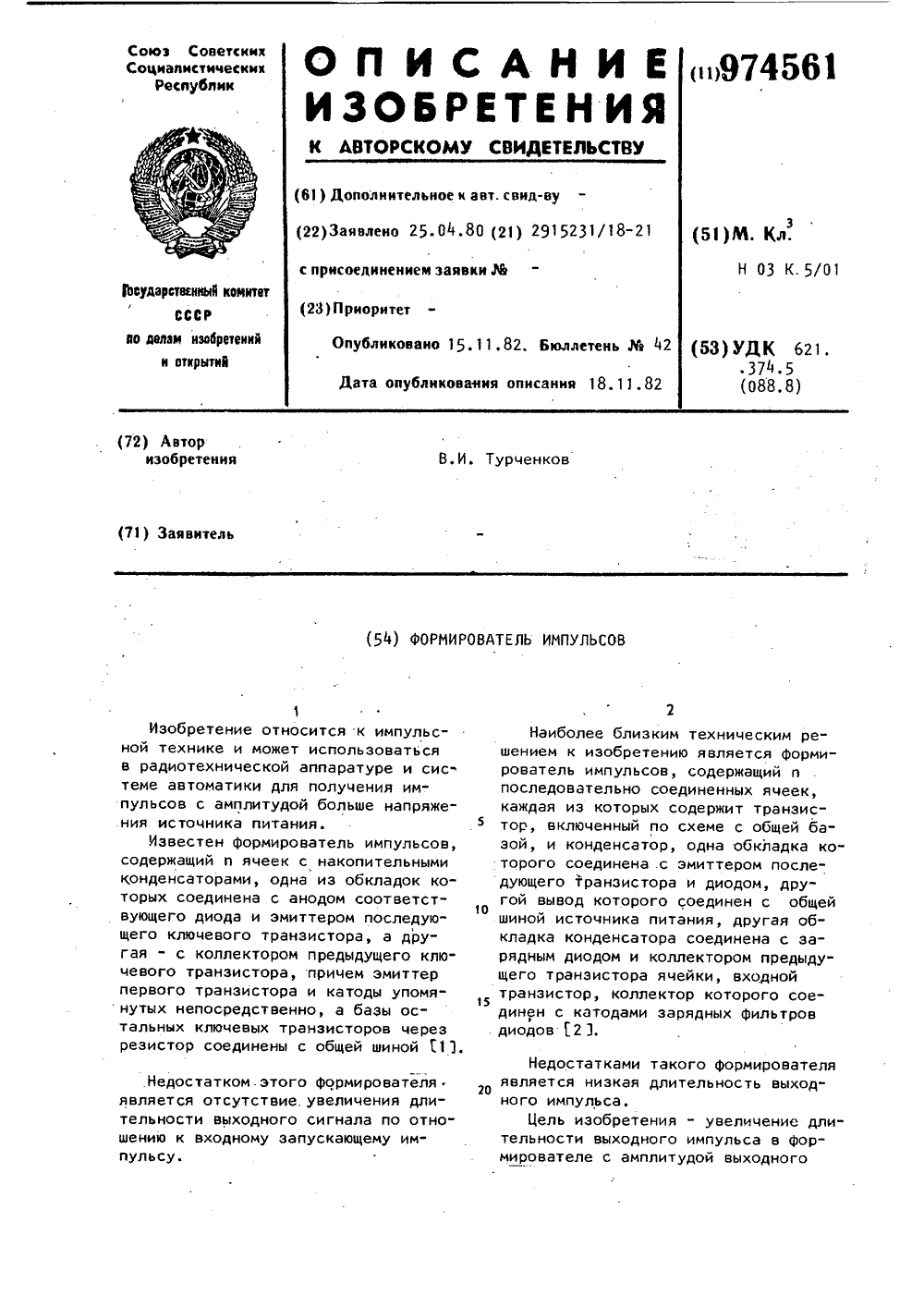

Турченков

Номер патента: 974561

Опубликовано: 15.11.1982

Автор: Турченков

МПК: H03K 5/01

Метки: импульсов, формирователь

...входной шиной, коллектор входного транзистора соединен с источни зком питания, а база через резисторс выходной шиной, причем эмиттер до-.полнительного транзистора соединенс другими выводами зарядных диодов.На чертеже схематично представле- З 0но устройство,Устройство содержит источник входных импульсов 1 со своим внутреннимили внешним сопротивлением 2, транзисторы 3-8, источники напряжения 9и 1 О, конденсаторы 11-14, диоды 1522, резисторы 23-27. Причем диоды15, 17, 19, 21 - зарядные, транзистор 7 - дополнительный, а транзис" тор 8 - входной, источник питания 9является дополнительным.При отсутствии импульса транзисторы 3"6 и 8 заперты, а транзистор 7насыщен и конденсаторы 11-14 заряженыот источника 9 через насыщенный транзистор 7, диоды...

Номер патента: 974553

Опубликовано: 15.11.1982

Автор: Турченков

МПК: H03K 3/28

Метки: генератор

...резистора21, подсоединенного к источнику напряжения 22 электронного управлениячастотой.Устройство работает следующим образом.При включении напряжения питанияЕ"триггер переходит в одно"из двухустойчивых состояний и подает отрицательный потенциал на соответствующий времязадающий резистор 11 или12. В случае необходимости устранения фазовой неопределенности при включении питания, между базой одноготранзистора триггера и общей шинойвключается конденсатор небольшойемкости (не показан на чертеже) .Рсли, например, открыт транзистор 1то в этом состоянии времязадающийконденсатор 10 заряжается через резистор 12. Как только конденсатор10 эарядится до напряжения равногоисточнику 22, транзистора 3-5 "стянутся в точку" и на коллекторах транзисторов 4 и...

Номер патента: 960774

Опубликовано: 23.09.1982

Автор: Турченков

МПК: G05F 1/58

Метки: постоянного, стабилизатор

...между входным и выходным выводами стабилизатора, опорный элемент на стабилитроне, подключенный одним выводом к общему выводу стабилизатора,резистор смещения регулирую .щего элемента, подключенный одним выводом к общему выводу стабилизатора, пороговый элемент на кремневом диоде, подключенный одним выводом к выходному стабилизатору 2.960774 Составитель В.Есинедактор 0.10 рковецкая Техред А.Ач рректор Н.Бур 914 Поного комитета ССний и открытийРаушская наб 7279/57Тир ВНИИПИ Государств ио делам изобре 113035, Москва, Жсно Зака 4/5 Филиал ППП "Патент", г.ужгород,ул.Проектн зой входного транзистора 1 и нагрузкой.Резистором 8 устанавливается мак-,симально допустимый ток нагрузки. Резистором 4 устанавливается необкодимйй ток базы входного...

Номер патента: 957433

Опубликовано: 07.09.1982

Автор: Турченков

МПК: H03K 17/567

Метки: автоматический, выключатель

...Й, Й,Й 3 Й.), стабилитрон 5 (С ), транзисторы 6-8 (Т,ТТз), тиристор 9 (УД) и клеммы дляподключения источника тока 11 Ни нагрузки ЙнАвтоматический выключатель работает следующим образом.Если напряжение контролируемойцепи Не не превышает установленногозначения, то транзисторы Т, Т, и Т 3насыщены токами, протекающйми черезрезисторы Йи Й 4 и на нагрузке Йнимеется напряжение Нвблизкое поамлитуде к напряжению Б , и тиристор УД закрыт.Если контролируемое напряжениебудет выше установленной величины,суммарный ток резисторов Й и Йпревысит величину тока 1 = -1,гдеНс. ЙЭБс - напряжение пробоя стабилитронаС, транзисторы Ти Т перейдут изрежима насыщения в активный режим,Вследствие увеличения напряжениямежду коллектором и эмиттером тран.зистора Т и...

Номер патента: 955520

Опубликовано: 30.08.1982

Автор: Турченков

МПК: H03K 17/567

Метки: коммутатор, электронный

...9 близко к нулю. В это время диод 6 заперт напряжением источника 12,йриложенным к нагрузке 4 через открытый тиристор 2. Конденсатор 8разряжается через времязадающий резистор 13 и малое сопротивлениерезистора 10, при этом напряжениена нижней обкладке конденсатора 8относительно общей шины увеличивается и передается через открытыйдиод 15 и замкнутый коммутатор 17на пороговый элемент 18. Когда этонапряжение достигнет порога срабатывания элемента 18, т.е. станет больЗОше напряжения пробоя стабилитрона .20, начнется блокинг-процесс, вовремя которого конденсатор 8 подзарядится через пороговый элемент 18,диод 15 и управляющий электрод тиристора 1. Тиристор 1 открываетсятоком заряда конденсатора 8. Напряжение на нагрузке 3 возрастает,что...

Номер патента: 951676

Опубликовано: 15.08.1982

Автор: Турченков

МПК: H03K 5/13

Метки: задержки

...входногосигнала (через резистор 10),Устройство работает следующим образом.В исходном состоянии на выходе 4триггера 1 напряжение равно нулю иконденсатор 5 обесточен,При поступлении напряжения входного сигнала с источника 9 конденсатор 7 интегрирующей цепи 5 начинает заряжаться через резистор 6 и малое выходное сопротивление триггера 1,Когда величина напряжения на конденсаторе 7 достигает порога срабатывания порогового элемента, выполненного на транзисторе 11, определяемого напряжением пробоя стабилитрона16, возникает блокинг-процесс и навыходной обмотке 18 трансформатора15 формируется отрицательный импульс,вызывающий опрокидывание триггера 1.Триггер 1 переводится во второе устойчивое состояние, при котором навыходе 4 присутствует высокий...

Номер патента: 949778

Опубликовано: 07.08.1982

Автор: Турченков

МПК: H03K 3/02

Метки: импульсами, между, период

...работы устройства начнем с релаксационного перезаряда конденсатора 5 в установившемся режиме при неизменном токе.После перехода в режим насыщения транзисторы 3 и 7 становятся неуправляемыми элементами, и характер изменения напряжения на конденсаторе 5, базе транзистора 3 и коллекторе транзистора 7 определяется только внешними элементами схемы. В это время происходит формирование паузы между импульсами и разряд конденсатора 4. По мере разряда конденсатора 4 уменьшается ток через эмиттер транзистора 3 и коллектор транзистора 7 (ток через коллектор протекает по той причине, что напряжение между эмиттером и базой значительно больше напряжения между эмиттером и коллектором насыщенного транзистора 7). При уменьшении тока эмиттеров транзисторов...

Номер патента: 947940

Опубликовано: 30.07.1982

Автор: Турченков

МПК: H03K 3/29

Метки: длительностями, импульсов, интервалов, между, ними, регулируемыми, серий, формирования

...управляющего сигнала положительной полярности на выходной шине 17 появляется положительный сигнал, так как ключевой, каскад 13 заперт, и напряжение с шины 12 через резистор 15 поступа ет на выход устрбйства. Одновременно в эмиттерной цепи транзистора 7 первого каскада появляется ток, величина которого определяется сопротивлением резистора 11 и величиной напряжения управляющего сигнала на шине 12. В связи с тем, что ток эмиттера почти равен току коллектора транзистора 7, а величина сопротивления резистора 9 большая, то разряд конденсатора 8 первого каскада производится током, протекающим через резистор 11. Во время нахождения транзистора 7 каскада 1 в активном режиме ток его базы мал и на последующие каскады влияния не оказывает. В...

Номер патента: 945963

Опубликовано: 23.07.1982

Автор: Турченков

МПК: H03K 5/01

Метки: пропадания

...включенных стабилитрона 12и резистора 13, при этом между точкой 3945 963 4ния напряжения, содержащем подключенный к шинам контролируемой питающейцепи первый выпрямитель, состоящий изпоследовательно включенных диода иконденсатора, зашунтированного резистором, второй выпрямитель, состояший изпоследовательно соединенных диода,включенного согласно с диодом первоговыпрямителя, и конденсатора, подключенный параллельно конденсатору перво ого выпрямителя, причем конденсатор второго выпрямителя шунтирован цепью,состоящей из последовательно включенных нагрузки и тиристора, управляющийэлектрод которого подключен через пороговый элемент к точке соединенияконденсатора и диода первого выпрямителя, нагрузка включена в анодную цепьтиристора,...

Номер патента: 943961

Опубликовано: 15.07.1982

Авторы: Астапов, Турченков

МПК: H02H 3/24

Метки: времени, выдержкой, защиты, минимального, электропотребителя

...без нажатия кнопки2 "Пуск", поскольку катушка остается подключенной к напряжению сетичерез выходной контакт 13 реле 12. Емкость.времяэадающего конденсатора 8 более чем на два порядка превышает емкость удерживающего конденсатора 25, так как назначение конденсатора 8 состоит в том, что он должен удерживать реле 12 во включенном состоянии при исчезновении напряжения сети в течение заданного времени, тогда как конденсатор 25 предна начен для удержания реле во включенном состоянии на времй перехода электропотребителя из отключенного состояния во включенное, Зто время примерно составля" ет сотые доли секунды.Включение реле 12 током заряда удерживающего конденсатора 25 невозможно из-за большой величины сопротивления резистора 10,При...

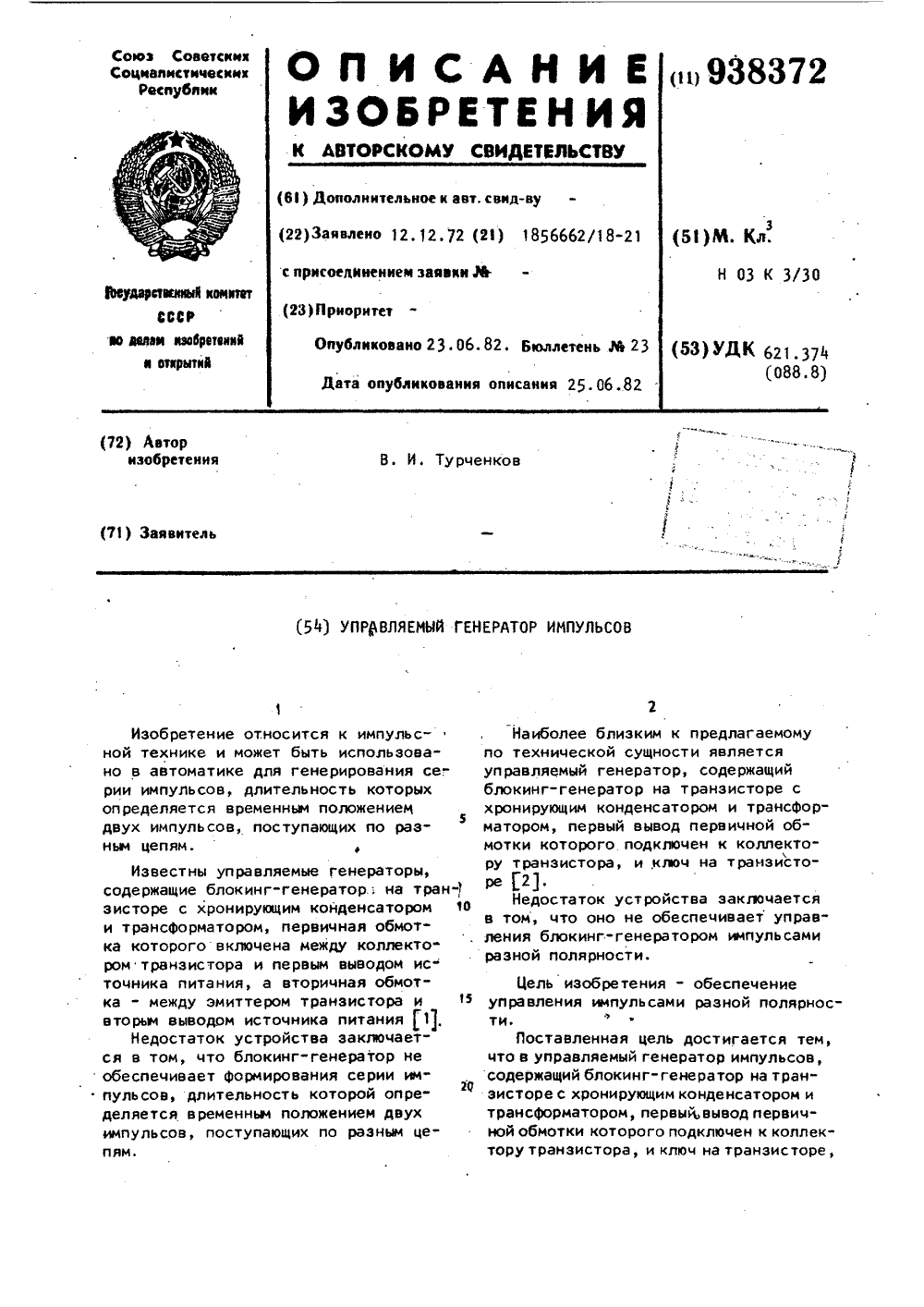

Номер патента: 938372

Опубликовано: 23.06.1982

Автор: Турченков

МПК: H03K 3/30

Метки: генератор, импульсов, управляемый

...и трансформатором 3, интегрирующуюцепь с резистором 4, диодом 5 и конденсатором 6, ключ на транзисторе 7резисторы 8, 9 и 10. формула изобретенияУправляемый генератор импульсов, содержащий блокинг-генератор на транзисторе с хронирующим конденсатором и трансформатором, первый вывод первичной обмотки которого подключен к коллектору транзистора, и ключ на транзисторе, о т л и ч а ю щ и й с я тем, что, с целью обеспечения управ;, пения импульсами разной полярности, в него введены интегрирующая цепь иэ последовательно соединенных резистора, диода и конденсатора и резистор, включенный между источником входного сигнала и базовой цепью ключа, соединенной с потенциальньи выводом конденсатора интегрирующей цепи, включенной между коллектором...

Номер патента: 936269

Опубликовано: 15.06.1982

Автор: Турченков

МПК: H02M 1/08, H03K 17/567

Метки: источника, нагрузке, одного, питании, постоянного, реверсирования

...первого транзистора, 30 а эмиттеры третьего и четвертого936269 Формула изобретения ИИПИ Заказ 4243/68 Тираж 721 Подписное илиал ППП "Патент", г, Ужгород, ул. Проектная,транзисторов соединены с клеммами для подключения нагрузки.На чертеже приведена принципиальная электрическая схема устройства для .реверсирования тока в нагрузке при ее питании от одного Источника . 5 постоянного тока.Устройство для реверсирования тока в нагрузке содержит клеммы 1 для подключения источника тока, клеммы 2 для подключения нагрузки, клеммы 3 для подключения источника сигналов управления, транзисторы 4 - 7, диоды 8 и 9 и резисторы 10 - 12.Устройство работает следующим образом. 15При отсутствии сигналов управления транзисторы 4 и 5 заперты. Транзисторы...

Номер патента: 932523

Опубликовано: 30.05.1982

Автор: Турченков

МПК: G08B 25/00

Метки: амплитуды, входного, сигнала

...разно- полярных сигналов, что расширяет функциональные воэможности устройства.Поставленная цель достигается тем, что в устройство для контроля(54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ АМПЛИТУДЫ ВХОДНОГОСИГНАЛА932523 транзистор 3, второй транзистор 4,первый диод 5, второй диод 6, третий диод 7, резистор 8, источник 9питания, первый контрольный резистор10, второй контрольный резистор 11,выходные клеммы 12 и 13,Устройство работает следующимобразом.При величине тока источника 1 токаМенЬшей величины порога срабатыванияпервый транзистор 3 открыт донасыщения током источника 9, протекающего через резистор 8.Напряжение источника 2 знакопеременного напряжения попеременно открывает диоды б и 7. Так как первыйтранзистор 3 открыт, напряжение навыходах 12 и...

Номер патента: 919074

Опубликовано: 07.04.1982

Автор: Турченков

МПК: H03K 7/06

Метки: импульсов, постоянного, частоту

...импульсов,При величине тока от истоцника 1 О,меньшей велицины порога генерации г 1 ре образователя, транзистор 3 находитсяв активном режиме,при котором ток егоколлектора практически равен току эмиттера. Поэтому при появлении тока от источника 10 ток базы транзистора 1 уменьшается на величину тока коллектора транзистора 3. Когда ток от истоцни ка 0 достигнет величины порога генерации, т.е. тока, при котором транзистор 1 начнет выходить из режима насыщения в активный режим, при котором напряжение на его коллекторе увеличивается, начинает протекать ток базы и коллектора транзистора 2 возникнет лавинообразный процесс переключения транзисторов 1 и 2 чеоез элемент положительной обратной связи в качестве которого можно использовать...

Номер патента: 911455

Опубликовано: 07.03.1982

Автор: Турченков

МПК: G05B 1/01

Метки: двухпороговое

...сигнала первый транзистор3 заперт, второй транзистор 4 тожезаперт, так как не проводит токаколлектор запертого первого транзистора 3, а третий транзистор 5 насыщен и выходное напряжение У Ь близко к нулю.Когда ток от источника 2 превыситток эмиттера насыщенного третьеготранзистора 5, определяемого параллельно включенными вторым и третьимрезисторами 7 и 8, через четвертыйрезистор 9 и эмиттер первого транзистора 3 потечет ток, вследствиечего потечет ток через коллектор первого транзистора 3, эмиттер и коллектор второго транзистора 4, из-зачего уменьшается,ток базы и эмиттератретьего транзистора 5, и увеличивается ток эмиттера второго транзистора 4 и т.д., т,е. происходит лавинообразный процесс, после которогопервый и второй...

Номер патента: 905931

Опубликовано: 15.02.1982

Авторы: Астапов, Губайдулин, Турченков

МПК: H02H 3/24

Метки: времени, выдержкой, защиты, минимального, электропотребителя

...схемзащит и останова, включена последовательная цепь, состоящая из конденсатора 12 и цепи управления ключа 13,выход 14 которого соединен с входомсброса 11 и клеммой 7 реле времени 8.Параллельно электропотребителю 1 подключен конденсатор 15 и цепь из автономного источника питания 16 и выходных шин 9 и 10 реле времени 8.В качестве автономного источникапитания могут быть использованы различного рода сухие элементы ( батареи),аккумуляторы или конденсаторная батарея, в последнем случае используется высокоомный резистор 17 (показано на чертеже пунктиром), и которыи используется для заряда конденсаторной батареи и ограничения токаразряда, величина сопротивления этого резистора выбирается такой, чтобыток разряда конденсаторной батареипри...

Номер патента: 902255

Опубликовано: 30.01.1982

Автор: Турченков

МПК: H03K 17/28

Метки: времени, реле

...на источнике 3 восстановится, то. Формирование импульса прекращается. Формула изобретения Реле времени, содержащее два тран. зистора, делитель напряжения, первый вывод которого соединен с первой шиной источника контролируемого напряжения, первый конденсатор, первый вывод которого соединен с первой шиной источника контролируемого напряжения, а второй вывод через диод соединен с второй шиной источника контролируемого напряжения, о .т л и ч а ю щ е е с я тем, что, с целью повышения надежности, в него введен первый диод, включенный между первой обкладкой первого конденсатора и базой первого транзистора, второй диод, включенный между выходом делителя напряжения и первой обкладкой второго конденсатора, вторая обкладка которого соединена с...

Номер патента: 902224

Опубликовано: 30.01.1982

Автор: Турченков

МПК: H03K 3/2893

Метки: двухпороговый, триггер

...источника 10 третий транзистор 7 заперт, а первый транзистор 1 насыщен; что обеспечивается соответствующим подбором резисторов 2 и 9 и выходное напряжение минимально. Если ток эмиттера первого транзистора 1 больше тока от источника 5, то второй транзистор 6 заперт падением напряжения на диоде 4 от разности токов эмиттера первого транзистора 1 и источника 5 тока. При величине тока 1 входного источника 10 меньше величины первого порога срабатывания 1 триггера третий транзис- фз гор 7 находится в активной области и ток его эмиттера протекает через резистор 8.Изменение уровня выходного сигнала происходит тогда, когда ток от входного источника 10 достигает величины 1 при которой ток эмиттера первого транзистора 1то меньше тока от...

Номер патента: 901945

Опубликовано: 30.01.1982

Автор: Турченков

МПК: G01R 31/02

Метки: монтажа, радиоэлектронных, электрического

...эмиттерный переход транзистора 3 и змиттерный переход транзистора 2.В течение времени заряда конденсатора 10 открыты транзисторы 5,3 и 2 и закрыты транзисторы 6, ч и 1. При этом на выходе 15 будет высокий положительный уровень напряжения, а на выходе 16 - низкий уровень. В процессе заряда конденсатора 10 ток базы транзистора 2 уменьшается настолько,: что транзистор 2 закрывается, напряжение на его коллекторе увеличивается, и через резистор 11 и змиттерный переход транзистора М течет ток заряда конденсатора 9, из-за чего лавинообразно открываются транзисторы 5, 3 и 2, при этом генератор 27 переключается в другое состояние с закрытыми транзисторами 5, 3 и 2, высоким положительным потенциалом на выходе 16 и низким потенциалом на выходе...

Номер патента: 898622

Опубликовано: 15.01.1982

Автор: Турченков

МПК: H03K 23/03

Метки: пропадания, счетчик-регистратор

...и 7, вход усилителя через диод 9 соединен с первой обкладкой конденсатора 4, которая через диод 11 соединена с шиной 12 питания, а вторая обкладка конденсатора 4 соединена с общей шиной 10.Счетчик работает следующим образом.При наличии напряжения на шине 12 происходит заряд конденсатора 4 через диод 11 и конденсатора 5 через диод 8, резистор 6, диод 11, Конденсатор 4 заряжен до величины напряжения источника питания, а конденсатор 5 - до величины напряжения, определяемого коэффициентом деления делителем на резисторах 6 и 7 диод 9 заперт разностью напряжений между обкладками конденсаторов 4 и 5 и на выходе усилителя ток отсутствует. Электромеханический счетчик 3 обестоцен. При исчезновении напряжения на шине 12 источника питания...

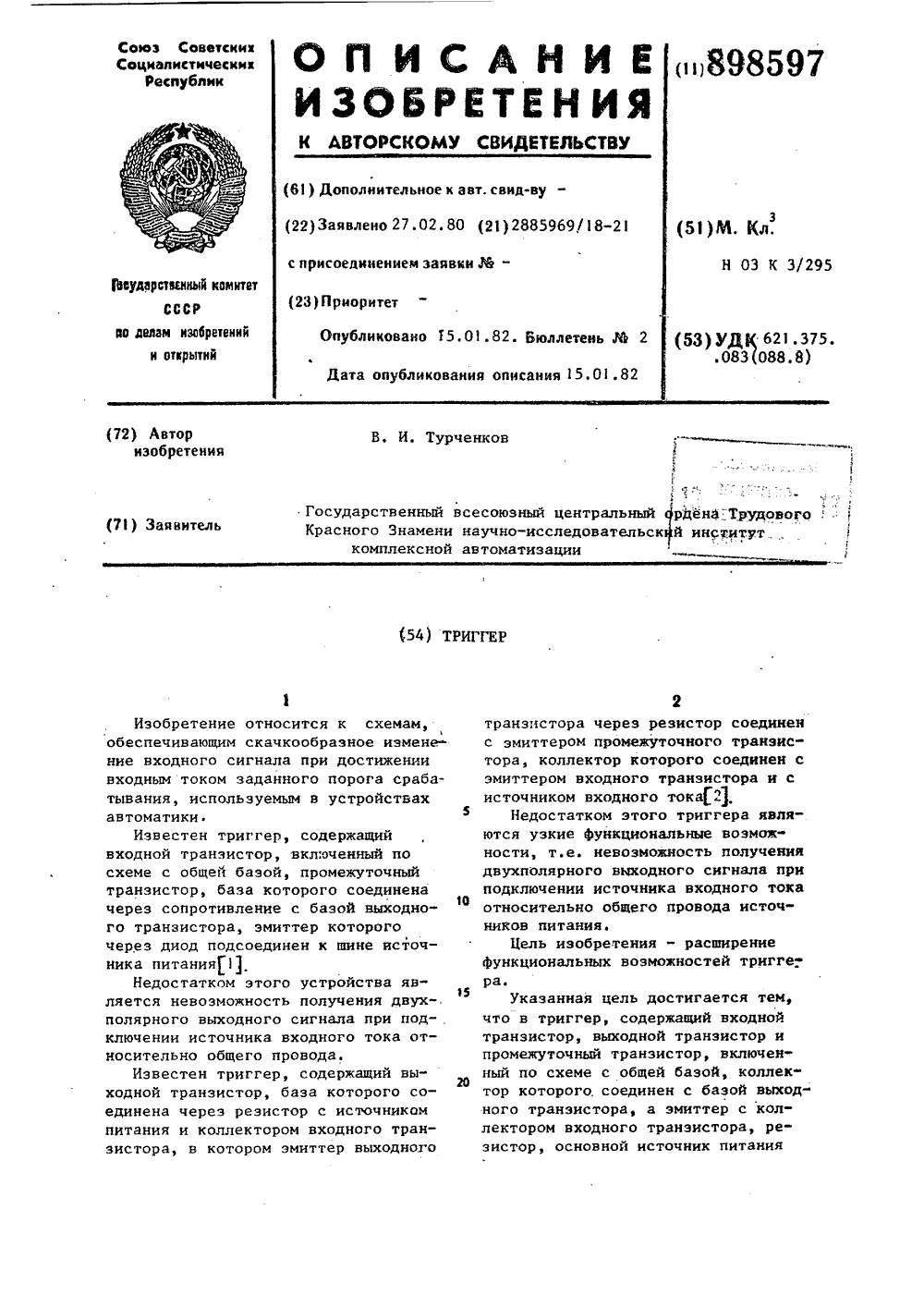

Номер патента: 898597

Опубликовано: 15.01.1982

Автор: Турченков

МПК: H03K 3/2893

Метки: триггер

...превышает некоторое пороговое значение, определяемое в основном величинами резисторов 8 и 9 и величиной напряжения источника 1. транзистор 3 начинает выходить из режима насыщения в активный режим, при этом его выходное сопротивление возрастает и часть тока резистора 10 начинает протекать через эмиттер, коллектор транзистора 4 и базо-эмиттерный переход транзистора 5. Вследствие протекания тока коллектора транзистора 5 на резисторе9 происходит падение напряжения, т.е. уменьшение напряжения отрицательной полярности . уменьшение тока через резистор 8 и еще большего подзакрытия транзистора 3, отпирания 5 1 О 15 20 25 30 35 Ю 45 50 4транзисторов 4 и 5 и т,д т.е. развивается релаксационный процесс, при завершении которого транзистор 3 окажется...

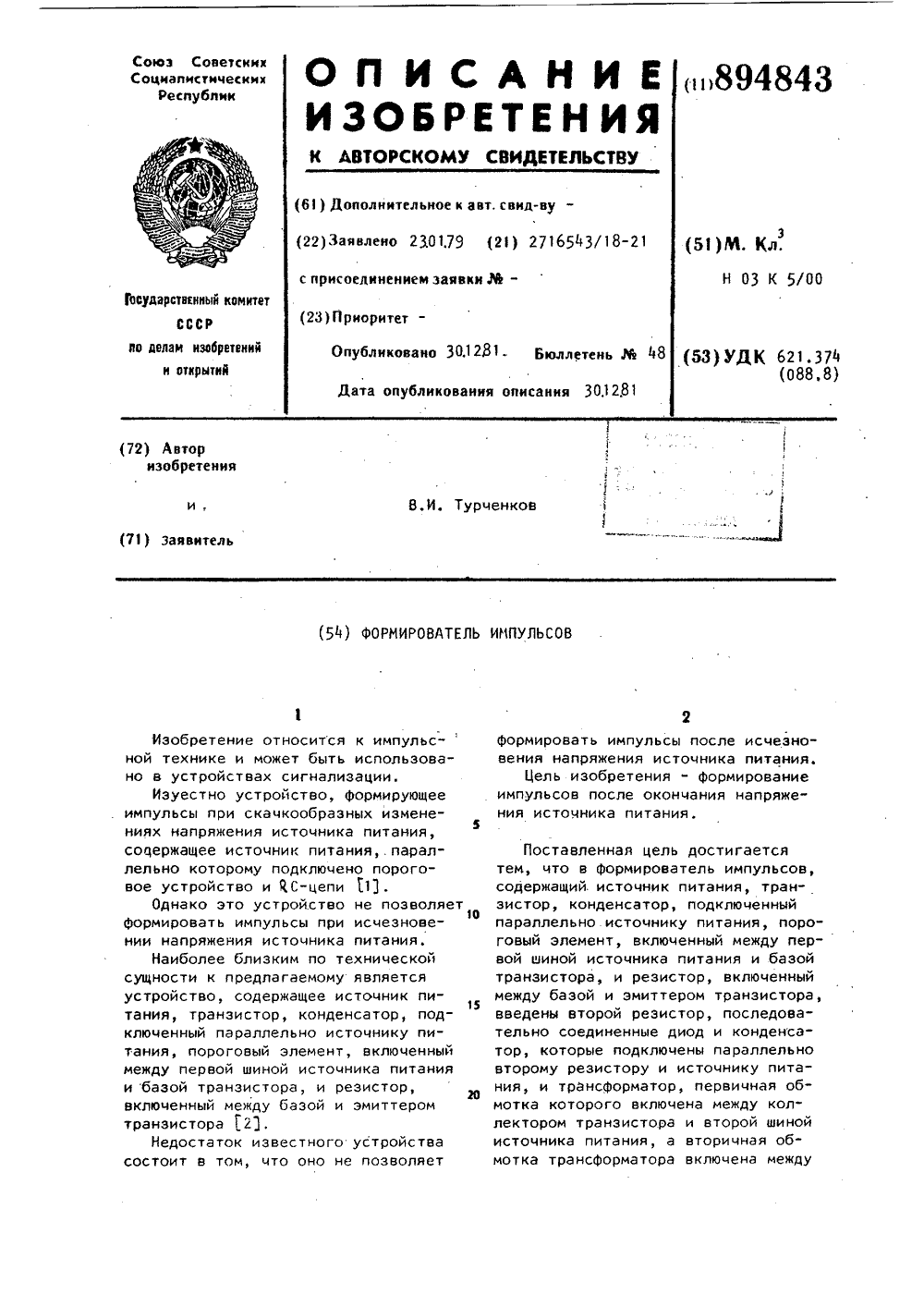

Номер патента: 894843

Опубликовано: 30.12.1981

Автор: Турченков

МПК: H03K 5/00

Метки: импульсов, формирователь

...а вторичная обмотка трансформатора включена между894843 4ными элементами устройства в соответствии с вышеизложенными позволило получить импульсы после исчезновения напряжения источника питания,Формула изобретения ВНИИПИ Заказ 11506/85Тираж 991 Подписное эмиттером транзистора и первой шинойисточника питания,На чертеже изображена принципиальная электрическая схема устройства,формирователь импульсов содержиттранзистор 1, трансформатор 2 с первичной обмоткой 3 и вторичной 4,конденсатор 5, пороговый элемент 6,например стабилитрон, последовательно соединенные диод 7 и конденсатор8, резистор 9, источник 1 О питанияи резистор 11.Устройство оаботает следующимобразом.При включении источника 10 питания заряжаются конденсаторы 5 и 8до величины...

Номер патента: 892676

Опубликовано: 23.12.1981

Автор: Турченков

МПК: H03K 3/64

Метки: импульсов, серий, формирователь

...каждой ячейки открываются и через них конденсаторы 7-1-7"и вновь заряжаются до напряжениявыхода с одновибратора, Спустя заданное время, одновибратор вернется висходное состояние и на его выходеустановится положительный потенциали все описанные процессы по формированию пачки импульсов повторяются.8 ремя нахождения одновибратораво временно устойчивом состоянииравно времени между серией импульсов,генерируемых мультивибратором. 40 формула изобретения 3 8926ра является входом ячейки, а базаее выходом, причем вторые обкладкиконденсаторов нечетных ячеек соединены с общей шиной источника питания, а четных - со входом управления электронного ключа 2 .Однако известное устройство имеетмалые функциональные возможности,так как формирует только одну...

Номер патента: 890542

Опубликовано: 15.12.1981

Автор: Турченков

МПК: H03F 3/04

Метки: турченкова, усилитель

...введен дополнительный транзистор другого типа проводи мости, база и коллектор которого соединены соответственно с базой и эмиттером основноготранзистора, а эмиттер подключен к общей шине.На чертеже приведена схема предлагаемого устройства.Устройство включает основной транзистор 1, источник 2 тока, шина 3 источника входного тока, элемент 4 обратной связи, например базо-эмит терный переход следующего транзистора, дополнительный транзистор 5 и диоды.Устройство работает следующим образом.Когда ток от входной шины становится меньше тока от источника 2, то разность этих токов начнет протекать через базы транзисторов 1 и 5, вследствие чего часть тока от источника 2 протекает через коллектор транзистора 5, уменьшая тем самым как степень...

Номер патента: 886240

Опубликовано: 30.11.1981

Автор: Турченков

МПК: H03K 17/28

Метки: времени, реле

...равно нулю,нагрузка, интегратор 8 и пороговыйэлемент 4 обесточены. При формировании элементом 6 импульса на входе 5триггера 2 последний переходит вовторое устойчивое состояние, при котором на вход интегратора 8 подаетсянапряжение с выхода 7 триггера 2.Конденсатор 20 через резистор 18начинает заряжатьсяВ тот момент,когда напряжение на вине 10 интегра"тора 8 достигает величины, при которой начинает открываться транзистор щ24, на выходе 3 порогового элемента4 формируется импульс, который через резистор 30 и конденсатор 31 воздействует на вход 1 триггера 2, после чего триггер возвращается в нс ходное состояние и напряжение на нагрузке и на входе интегратора равно нулю, прн этом конденсатор через малое сопротивление диода 19 и нагрузки...

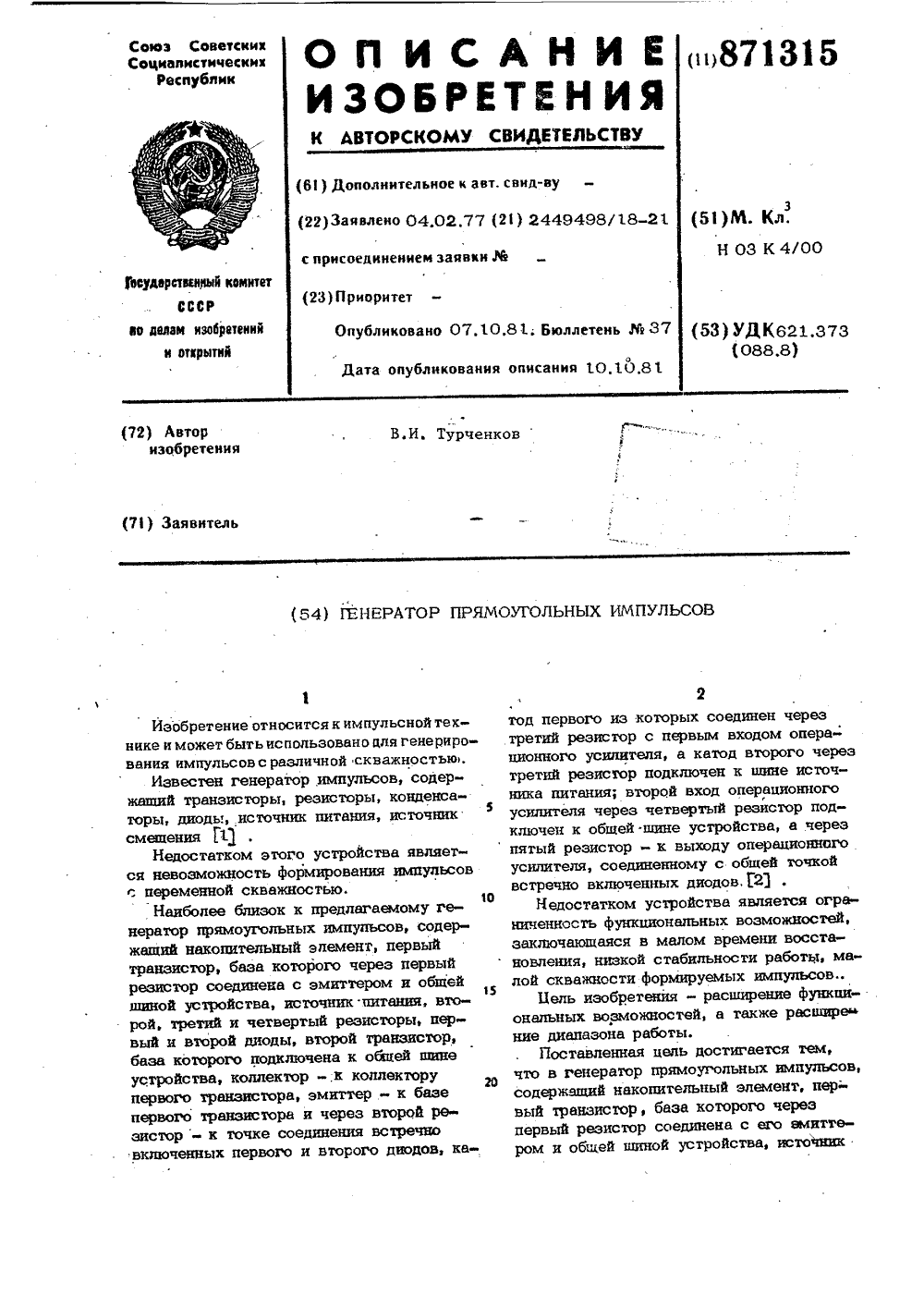

Номер патента: 871315

Опубликовано: 07.10.1981

Автор: Турченков

МПК: H03K 4/00

Метки: генератор, импульсов, прямоугольных

...диод 13, которым заряжается положительный элемент1 через базо - змиттерный переход транзистора 15,Таким образом, как только прекращается воздействие входного импульса, потенциал на первом выходе устройствауменьшается скачком до величины, близкой к нулю. Уменьшается скачком потенциал и нв втором выходе вследствие смещения диода 19 в прямом направлении ипротекания тоха резистора 21 через диод19 и базо - эмиттерный переход транз 3- стора 15.Так как сопротивление резистора 8намного меньше сопротивления резисторов5 и 7, то постоянная времени заряда опрелоделяется в основном сопротивлением резистора 8."Таким образом, сопротивлением резистора 8 можно регулировать длительностьимпульса на первом выходе,Иалее транзистор 11 насыщен, и...

Номер патента: 868867

Опубликовано: 30.09.1981

Автор: Турченков

МПК: H01H 47/18

Метки: времени, реле

...834376 Тираж 787 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4довательно прибор с 5-образной характеристикой и второй резистор ко второму выик 1 у врсмязадаюгцего конденсатора, па: ял;н ныло которому включен дополнительный диод.11 а чертеже представлена принципиаль нан лектрическая схема предлагаемого ренрсчсни.Реле в 1 н чеки содержит шины 1 и 2 источника напряжения Е, времязадающий коняг нсатор 3, первая обкладка которогоО соединена с нагрузочным элементом 4 и первым резистором 5, а вторая обкладка врсмязадаюшего конденсатора 3 соединена с эмиттером транзистора 6 с диодом 7 и конденсатором 8. База транзистора...

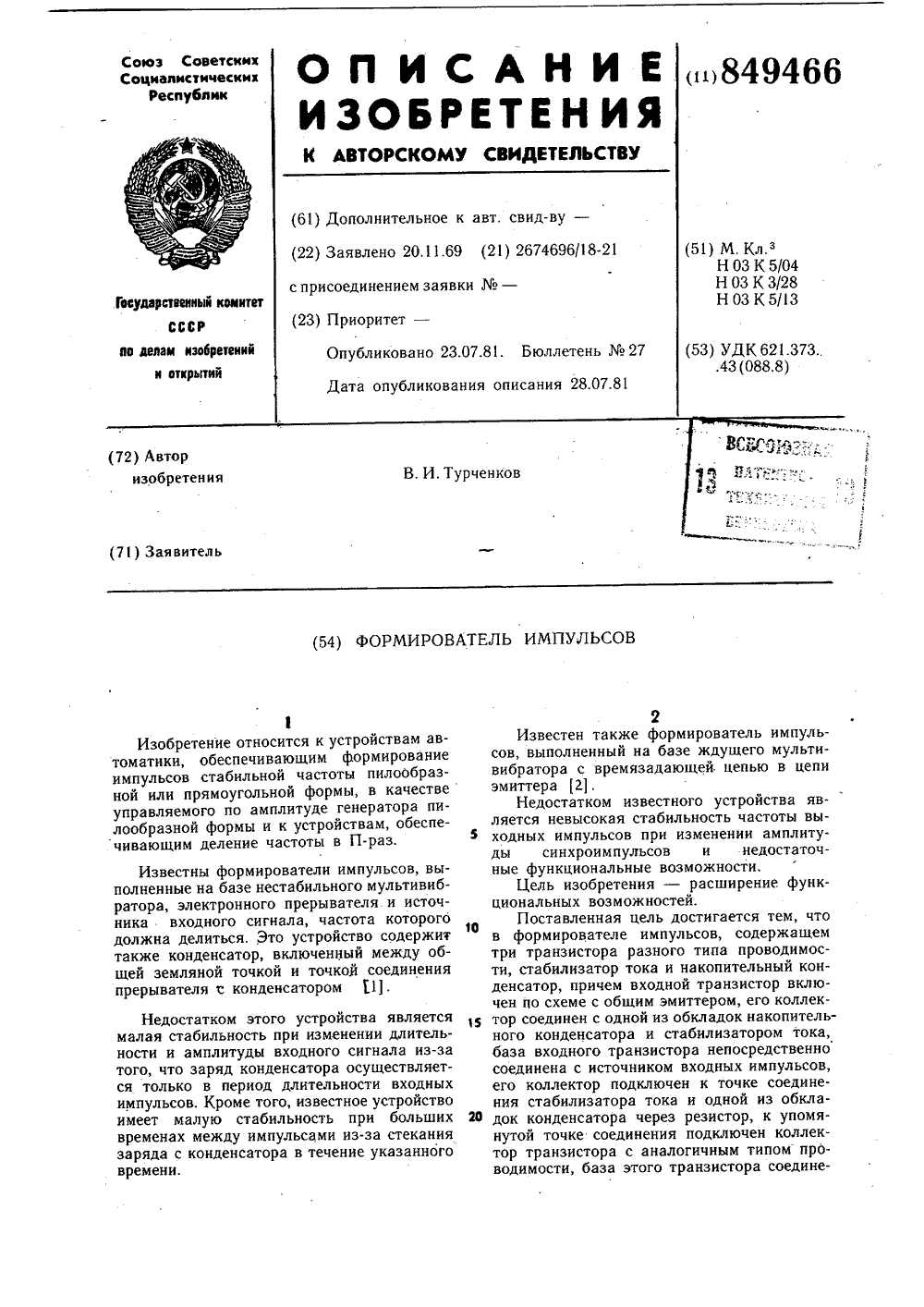

Номер патента: 849466

Опубликовано: 23.07.1981

Автор: Турченков

МПК: H03K 5/04

Метки: импульсов, формирователь

...счет изменений. сопротивления резистора 8. Последнее является весьма большим достоинством рассматриваемой схемы, так как позволяет наиболее просто изменять уровень порог) срабатывания разрядного устройства (ключа),Данное устройство может быть использовано в качестве генератора пилы (выходной сигнал снимается с верхней обкладки конденсатора 5) с регулировкой ее амплитуды величиной сопротивления резистора 8, причем имеем прямую зависимость величины амплитуды пилы от проводимости резистора 8, например уменьшение сопротивления резистора 8 вдвое приводит к уменьшению амплитуды пилообразного направления вдвое.Предлагаемое устройство может быть использовано в качестве генератора импульсов, частота которых синхронизирована частотой...

Номер патента: 847502

Опубликовано: 15.07.1981

Автор: Турченков

МПК: H03K 5/08

Метки: двухпороговое

...хема устройства.Двухпороговое устройство содержит шиу 1 входного напряжения .)о, диоды 2 и 3,847502 Формула изобретения тель ГА. Бой88 Состав Техред Тираж 9 И Государ делам из осква, Ж Патент Редактор 10. Петрушко Заказ 5527/85 ВНИИП по 113035, М Филиал ПППстаенн обретен - 35,г. У соединенные с базой и эмиттером транзистора 4, эмиттер которого через диоды 5 и 6 соединен с базой. Коллектор транзистора 4 соединен с базой транзистора 7, эмиттер которого подсоединен к шине 8 источника питания. Устройство содержит также коллек тор с нагрузочным резистором 9, резисторы 10 - 13, стабилитрон 14, внутреннее или внешнее сопротивление источника 11 вх (на чертеже не показан). Делитель из резистора 13 и стабилитрона 14 используется только...

Номер патента: 843230

Опубликовано: 30.06.1981

Автор: Турченков

МПК: H03K 17/28

Метки: времени, импульсное, реле

...или выполненным на трансформаторе, тогда его подключение целесообразно осуществить последовательно со вто 10 рым дополнительным диодом 9. В этом случае при появлении импульса отрицательной полярности с выхода ключа 11, он приложится через диод к эмиттеру транзистора 6. о Срабатывает спусковое устройство 5 и дальнейший разряд конденсатора 7 поддерживается за счет разряда конденсатора 8 через резистор 10 и ключ 12,чания переходных процессов конденсаторь 7 и 8 заряжены до напряжения источника 1 питания, максимальная величина которого ограничена допустимым напряжением кол лектор-база транзистора 6 включенного по схеме с общей базой. После кратковремен ного замыкания ключа 11 конденсатор 8 начинает разряжаться через резистор 1 О и...
