Номер патента: 1706025

Опубликовано: 15.01.1992

Автор: Турченков

МПК: H03K 5/13

Метки: задержки

...напряжение. Ключи 3 и 4 замкнуты и конденсаторы 14 ГПН 1,2 разряжены (сопротивления резисторов 15 мало). На выходах компараторов 5 и б напряжение отсутствует и отсутствует напряжение с выхода элемента 11 запрета и на выходной шине 8. 5 10 15 20 25 30 35 40 45 50 55 В момент 11 на входную шину 7 поступает передний фронт входного импульса Овх, На выходе инвертора 12 напряжение стало равным нулю, тока от источника 13 тока ГПН 2 нет, поэтому конденсатор 14 остается в разряженном состоянии. Напряжение на инверсном выходе триггера 10 стало равным нулю, ключи 3 и 4 размыкаются, а напряжение на прямом выходе триггера 10 стало высоким, поэтому с выхода источника 13 тока формируется ток неизменной величины, от которого конденсатор 14 ГПН 1...

Номер патента: 1706007

Опубликовано: 15.01.1992

Автор: Турченков

МПК: H03D 13/00

Метки: временной, дискриминатор

...от 20того, пришел передний фронт Ивх,1 раньшеили позже переднего фронта Ивх.2, в зависимости от этого средний вывод электронного переключателя 5 соединен либо спервой выходной шиной 6, либо с второй 25выходной шиной 7 (фиг.2 а,б,в).В том случае, если передний фронтИвх,1 опережает передний фронт И,х,2, свыхода фазового детектора 2 формируетсяимпульс, длительность которого пропорциональна фазовому сдвигу между переднимифронтами Ивх.1 и Ивх.2, а если переднийфронт Ивх,1 отстает от переднего фронтаИвх,2, то на выходе фазового детектора 2формируется импульс, длительность которого равна сдвигу фаз между задними фронтами входных импульсов (фиг.2 г,д). Основным условием работы данного фазового детектора является то, что длительность...

Номер патента: 1705772

Опубликовано: 15.01.1992

Автор: Турченков

МПК: G01R 31/02

Метки: замыкания, короткого, места, поиска, прибор, цепях, электрических

...выходов высокое напряжение поочередно с допустимой частотой, максимальная величина которой ограничена быстродействием работы переключателя коммутатора 1. Работа коммутатора 1 организована таким образом, чтобы не было моментов замкнутого состояния двух его переключателей с выводом переключателя, соединенным с источником опорного напряжения 8, например путем достижения времени включения большего, чем время выключения,В результатеН переключателей соединяют все проверяемые клеммы 7 с неинвертирующим входом компаратора 10, а одну клемму 7 подключают к источнику 8 опорного напряжения, Когда короткого замыкания между данным проводом и всеми остальными нет, на инвертирующий вход приходит положительное напряжение, а на неинвертирующем входе...

Номер патента: 1704278

Опубликовано: 07.01.1992

Автор: Турченков

МПК: H01H 47/00, H03K 17/296

Метки: коммутатор

...заключдегся в следующем.В Отс/тстогги (11 ли сГО малого значения)тока нд шине 7 ключевые элеман.ы 3 находятся в исходном положении, при этомвходи", шина 1 через контакт 8 п.рвого1ключевого элемента 3 соединена с шиной2 сьема.Устройства 11 управления клочсоылиэлементами 3, например обмотка электромагнит ого реле, имеют здракес известныесопротивления или же известка всличикатока, при которой происходит их срабатывание.Величина опорногогапряжения Оо (6)ус 1 андвливается более или равной оеличинь падения напряжения на устройстве 11управления при токе срдбдтывд 111 я ключевым элементом 3 (о случае, если сопротивление устройства 11 управления менеенеобходимого, то последовательно включают дополнительный резистор, не по.дзанный на чертеже),Если...

Номер патента: 1704277

Опубликовано: 07.01.1992

Автор: Турченков

МПК: G05B 1/01, H03K 5/24

Метки: компаратор

...порогового элемента 1 на неинвертирующий вход перо оаого элемента 2 позволяет исключить влияние порогового элсмснта 2 при снятии входного сигнала с шины 11 тактовых импульсов и обеспечиВае 1 возможность формирования Вьходного сигнала после действия тактового импульса в том случае, если г 1 ходноц сигнал по величине превышает опорный, 2 ил,через второй резистор 7, непосредо к неинвертирующему гходу пер.:оогового элемента 1 и через третий к своему выходу, а его неинвертирувход соединен с вторььвыводом перезистора 6, через первьй диод 3 с ой шиной 10, а через Гп орой диод 4 с 11 тактовых импульсов,мпаратор работает следующим образом,В отсутствии такт всрг арующем входе и создается виртуальны ходе порогового элем сутствует. С приходом...

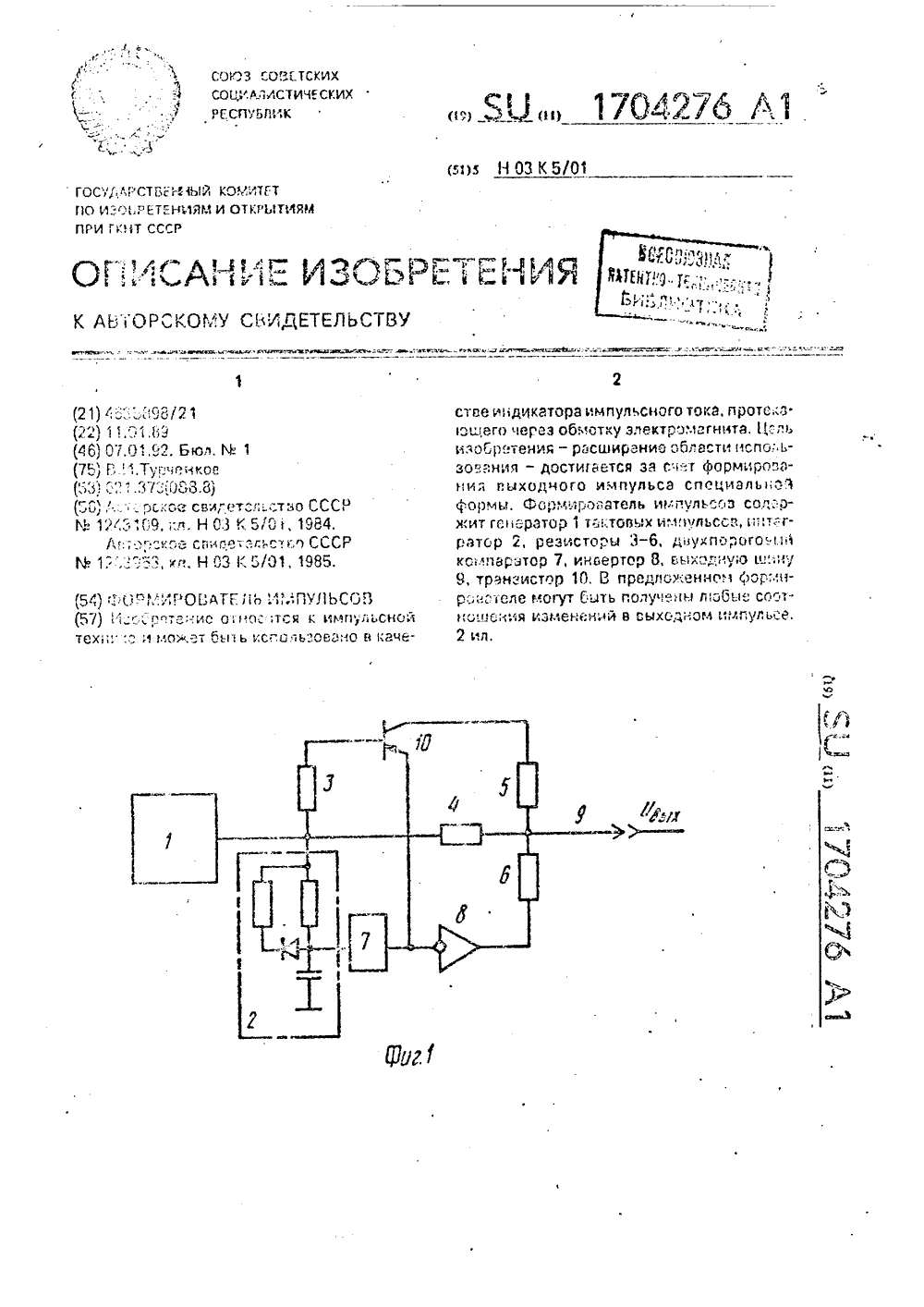

Номер патента: 1704276

Опубликовано: 07.01.1992

Автор: Турченков

МПК: H03K 5/01

Метки: импульсов, формирователь

...нейформируется передний фронт выходногоимпульса 1.г 9. 35В момент времени 1 з величина напряжения на выходе интегратора 2 превышаетнижний уровень порога срабатывания двухпорогоеого компаратора 7, на его выходеформируется положительное напряжение, 40на выходе инвертора 8 формируется отрицательное напряжение. Транзистор 10 закрыт, Нэ выходной шине 9 величинавыходного напряжения скачком снижается,Величина перепада напряжения зависит от 45соотношений сопротивлений резисторов 4и 6, которые суммируют сигнал с выходагенератора 1 тактовых импульсов ис выходаинвертора 8,В момент времени 14 величина нэпряжения на выходе интегратора 2 больше второГО ПорОГа Сраб,гтЫЕСНИЛ КОМПаратора 7,:,а ого выходе и выходе инверторэ 8 напряж"- ние равно нулю....

Номер патента: 1693720

Опубликовано: 23.11.1991

Автор: Турченков

МПК: H03K 3/033

Метки: одновибратор

...и предназначено для формирования временных интервалов, которые могут быть использованы в радиотехнических установках широкого профиля.Цель изобретения - расширение области использования.На фиг,1 представлена функциональная схема одновибратора; на фиг.2 - временные диаграммы,Одновибратор содержит триггер 1, первый вход которого соединен с шиной 2 запускающих импульсов, компаратор 3, выход которого соединен с вторым входом триггера 1, инвертирующий вход компаратора 3 соединен с шиной 4 управления длительностью выходных импульсов, операционный усилитель 5, неинвертирующий вход которого соединен с выходом триггера 1, выход - с выходной шиной б и через источник 7 тока своим инвертирующим входом - с неинвертирующим входом компаратора 3 и...

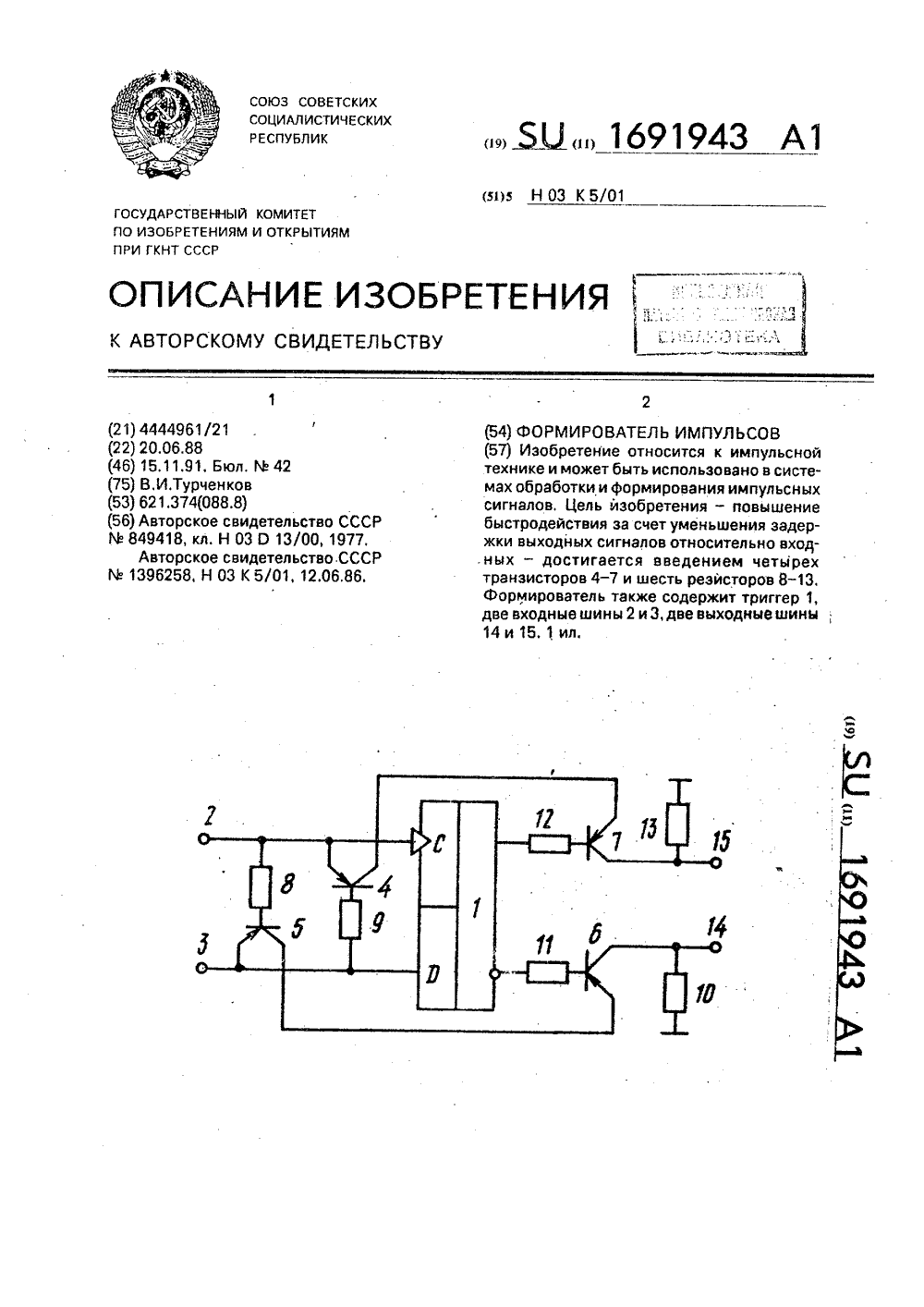

Номер патента: 1691943

Опубликовано: 15.11.1991

Автор: Турченков

МПК: H03K 5/01

Метки: импульсов, формирователь

...импульсов работает следующим образом,Допустим, что на шину 2 пришел передний фронт первого импульса. Этот импульс устанавливает или подтверждает таксе состояние триггера 1, при котором на вго прямом выходе низкий потенциал, При этом насыщены транзисторы 4 и 7, а транзисторы 5 и б заперты и поэтому на выходной шине 15 имеется высокий потенциал. Во время действия первого импульса прлхо-. дит передний фронт импульса на шину 3, от которого транзистор 4 закрывается, и на выходной шине 15 формируется эаднил фронт выходного импульса, Длителькость выходного импульса равна расстоянию между фронтами входных импульсов. В том случае, если первым приходит импульс нэ шину 3, триггер в момент прихода переднего фронта импульса на шину 2 (во...

Номер патента: 1691939

Опубликовано: 15.11.1991

Автор: Турченков

МПК: H03K 4/08

Метки: генератор, треугольного

...11 и 6, гоком с выхода операционного усилителя 1 через эмиттер и коллектор транзистора б конденсатор 5 принудительно разряжается, В момент времени т 1 напряжение на конденсаторе 5 достигает величины начального значения, устанавливаемого по шине 9 например уровня нуля, при этом на выходе операционного усилителя 1 формируется положительное напряжение, которое запирает транзистор 6 и открывает диод 4, Через диод 4, начиная с момента времени т 4, протекает ток от элемента 2,заряда-разряда конденсатора, На инвертирующем входе устанавливается уровень напряжения, равный величине напряжения на шине 9;В связи с тем, чтс до момента времени 15 транзистор 6 открыл,заряда конденсатора 5 не происходит. крываются и, начиная с этого момента...

Номер патента: 1690183

Опубликовано: 07.11.1991

Автор: Турченков

МПК: G05B 1/01, H03K 5/24

Метки: компаратор

...следующим образом,Пусть в момент времени т 1 напряжениеОвх перевысило потенциал общей шины 5 ина выходе порогового элемента 1 сформировался передний фронт входного напряжения, который формирователем 6задержанного фронта входного напряжения задерживается на некоторое время от 11до т 2. При этом возможны следующие дваслучая работы.В момент фиксирования задержанногофронта с выхода формирователя 6 напряжение Овх достигает напряжения на шине 4установочного напряжения и поэтому напряжение с выхода порогового элемента 2остается равным предыдущему состоянию иО-триггер 7 своего состояние не изменяет,,что указывает на то, что величина входногонапряжения менее некоторой заданной величины,В момент 17 формирования задержанного фронта с выхода...

Номер патента: 1688392

Опубликовано: 30.10.1991

Автор: Турченков

МПК: H03K 3/28

Метки: одновибратор

...Раушская наб 4/5 Производственно-издательский комбина "Патент", г. Ужгород уп,Гагррина, 101 Изобретение относится к импульсной технике и может быть использовано при построении временных интервалов, которые могут быть использованы в радиотехнических установках широкого применения,Целью изобретения является упрощение одновибратора путем уменьшения числа используемых элементов,Одновибратор содержит входную шину 1, выходную шину 2, соединенную с выходом компаратора 3, неинвертирующий вход которого соединен с выходом источника тока 4, через конденсатор 5 - с общей шиной 6, через диод 7 - с входной шиной 1 и с первым выводом диода 8, второй вывод которого соединен с инвертирующим входом компаратора 3 и с выходом делителя напряжения 9...

Номер патента: 1674358

Опубликовано: 30.08.1991

Автор: Турченков

МПК: H03K 5/19, H03K 5/26

Метки: длительности, импульсов, максимальной, селектор

...1 7 и 8,Инвертирующий вход операционного усилителя 6 соединен с выходом источника 1 тока, первыми выводами порогового элемента 2 и конденсагора 3, второй вывод которого соединен с общей шиной. Неинвертирующий вход операционного усилителя б.соединен с входной шиной 7 и эмиттером транзистора 4, коллектор которого соединен с выходной шиной 8, э база - с первь 1 м выводом резистора 5, второй вывод которого соединен с вторым выводом порогового элемента 2 и выходом операционного усилителя 6,Селектор работает следующим обраС приходом входного положительного импульса на выходе операционного усилителя б формируется положительное напряжение, которое закрывает пороговый элемент 2 и транзистор 4. Начинается заряд конденсатора 3 током источника 1...

Номер патента: 1674354

Опубликовано: 30.08.1991

Автор: Турченков

МПК: H03K 5/01

Метки: импульсов, нормализатор

...113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к импульснойтехнике и может быть использовано в устройствах автоматики и вычислительной техникедля преобразования количества импульсов внапряжение, а также в системах обработкиинформации.Целью изобретения является расширение области применения за счет нормализа-,ции выходных импульсов по длительности иамплитуде.На чертеже приведена принципиальнаясхема нормализатора импульсов.Нормализатор импульсов содержитформирователь 1 импульсов тока, компаратор 2, р-и-р-транзистор 3, резисторы 4 - 6,конденсатор 7, диод 8 и источники 9 и 10тока, Формирователь 1 импульсов тока вы"полнен на п-р-и-транзисторах 11 и 12 и...

Номер патента: 1672530

Опубликовано: 23.08.1991

Автор: Турченков

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...12 импульсов,Устройсгво работает следующим образом.В режиме выборки на первом выходе формирователя 12 импульсов устанавливается напряжение положительной полярности, а на втором выходе - отрицательной полярности, причем величина этих напряжений больше максимально допустимых значений входного сигнала. При этом диоды 5 и 7 в режиме выборки всегда закрыты, и конденсатор 9 заряжается через транзистор 10 и диод 6 либо разряжается через транзистор 11 и диод 8 в зависимости от полярности рассогласования между входным и выходным напряжениями устройства, Управление транзисторами 10 и 11 осуществляют ОУ 3 и 4, Заряд конденсатора 9 прекращается при уменьшении рассогласования до величины напряжения смещения нуля ОУ, Требования к ОУ 3 и 4 при...

Номер патента: 1670774

Опубликовано: 15.08.1991

Автор: Турченков

МПК: H03K 3/53

Метки: конденсатора, разряда

...транзисторы 9 и 4 вошли в режим насыщения и конденсатор 3 начал разряжаться большим током коллектора транзистора 4. Достоинством данной схемы является то, что параметры используемых транзисторов практически никакого влияния на уровень разряда конденсатора 3 не влияют. Когда напряжение на конденсаторе 3 достигло начального уровня, даваемого величиной напряжения на шине 13, например равного - нулю, на выходе операционного усилителя 10 15 20 25 ЗС 35 40 45 50 55 1 будет сформировано положительное напряжение, которое смещает переход транзистора 4 в обратном направлении, транзистор 4 призакрывается настолько, что ток через его коллектор оказывается равным тОку вх с источника 2, т.е. на инвертирующем входе операционного усилителя 1...

Номер патента: 1667231

Опубликовано: 30.07.1991

Авторы: Косач, Турченков, Худобин

МПК: H03K 5/153

Метки: переключающее

...с общей шиной 12Переключающее устроиство работает следующим образомВ исходном состояии риер 1 1 по выходу находится в сосгоянии 1 а остальные в сОстОЯнии лог, 0Напряжение положиельнои полярно сти на инвертирующем входе компараора 6 больше напряжения на его неинвертирующем входе, поэтому еапряженее на выходе компаратора 6 равеО нулю С-яходы вгех триггеров 1.1 - 1,Г 4 через малое внутренне; сопротивление компарагора 6 соединяются с общей шинои.В этом состоянии мага Гзероя геость Гра батывания триггеров 1,1 1От внешних наводок поскольку инвергирующии вход компаратора 6 вашутирован ег ндесатором 9, а С-входы 1 риггеров 1 1 1 М привя заны к ш.не нулевого готснциала ерез малое сопротивлениеПри эамыкаии любого переключателя 2 1 - 2 М...

Номер патента: 1667171

Опубликовано: 30.07.1991

Автор: Турченков

МПК: H01H 49/00

Метки: параметров, переходного, процесса

...2, входная шина 1 соединена с прямым входом компаратора 6 и входом дифференцирующей цепи 2. Делитель напряжения на резисторах 4 и 5 включен между выходом компаратора 6 и общей шиной устройства. Инвертирующий вход компаратора 6 также соединен с общей ши 1667171 А1667171 у 1)зоставитель Д, Тарасоехред М.Моргентал Редактор О. Спесивы орректор С, Шев каз 2530 Тираж 350 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб 4/5 оизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 циональна крутизне нарастания входного напряжения на шине 1, В момент времени 12 произошло уменьшение крутизны нарастания напряжения Овх, например, за счет начала движения якоря...

Номер патента: 1665349

Опубликовано: 23.07.1991

Автор: Турченков

МПК: G05F 1/44

Метки: изменения, ограничения, скорости

...задается величиной сопротивления резистора 9 таким образом, что при заданном максимально допустимом значении скорости изменения напряжения на шине 3 падение напряжения на резисторе 9 равнопадению напряжения на резисторе 10.Устройство для ограничения скорости изменения, напряжения работает следующим образом.В случае, если скорость нарастания напряжения на шине 3 меньше допустимого уровня, то ток заряда конденсатора 6, протекающий через резистор 9, создает на резисторе 9 падение напряжения, меньшее, чем падение напряжения на резисторе 10, вследствие чего усилитель 2 формирует на своем выходе положительное напряжение, от которого диод 7 заперт и выходное напряженйр на шине 4 без искажения повторяет напряжение на входе. Когда...

Номер патента: 1661982

Опубликовано: 07.07.1991

Автор: Турченков

МПК: H03K 5/19, H03K 5/26

Метки: длительности, допускового, импульсов

...длительность входного импульса меньше заданного значения Тмин, то за время длительности входного импульса конденсатор 20 не успевает зарядиться до напряжения О 5, поэтому компаратор 3 не срабатывает. После окончания действия импульса напряжение на неинвертирующем входе операционного усилителя 19 становится равным нулю: диод 22 отпирается и конденсатор 20 разряжается,В тех случаях. когда длительность импульса больше заданного значения тмин, но МЕНЬШЕ ЗаДаННОГО ЗНаЧЕНИЯ тмакс, УСТРОЙСТ- во работаетследующим образом,Компаратор 3 срабатывает и на его выходе формируется положительное напряжение, до которого заряжается конденсатор 10. Транзистор 9 заперт напряжением положительной полярности, поступающим через резистор 11 с шины 2, В момент...

Номер патента: 1661967

Опубликовано: 07.07.1991

Автор: Турченков

МПК: H03H 11/40

Метки: напряжение, сопротивление

...полевых транзисторов 2 и 3 соединены с общей шиной 6, сток транзистора3 соединен с выходной шиной 4, а сток транзистора 2 соединен с токовой шиной 5 и снеинвертирующим входом операционного 20усилителя 1, инвертирующий вход которогосоединен с входной шиной 7, выход усилителя соединен с затворами транзисторов 2и 3, причем транзисторы имеют идентичныехарактеристики. 25Преобразователь напряжение-сопротивление работает следующим образом.Величина Ьр, подаваемого от источникатока на шину 5, определяет коэффициент .преобразования входного напряжения 0 30и величину сопротивления между общейшиной 6 и выходной шиной 4, При постоянной величине тока напр преобразователь работает так: при наличии напряжения навходной шине 7 положительной...

Номер патента: 1661862

Опубликовано: 07.07.1991

Автор: Турченков

МПК: G05B 23/02, H01H 49/00

Метки: анализа, переходного, процесса

...чем напряжение на выходе дифференцирующей цепи 12, Таким образом, в момент времени 11 на выходе компаратора Д Формируется высокий уровень напряжения.В момент времени 1 г скорость возрастания напряжения Овх уменьшилась или стала отрицательной (фиг 1, пунктир).От момента времени т до момента времени 12 на выходе компараторов 3 и 4 напряжение имеет высокий положительный уровень, транзисторы 10 и 11 закрыты и на выходной шине 2 напряжение отсутствует, При уменьшении крутизны нарастания напряжения в момент 12 на шине 1 напряжение на неинвертирующем входе компаратора 3 стало меньше, чем напряжение на его инвертирующем входе, поэтому на выходе компаратора 3 формируется отрицательное напряжение, вследствие чего .транзистор 11 насыщается и на...

Номер патента: 1659919

Опубликовано: 30.06.1991

Автор: Турченков

МПК: G01R 31/02

Метки: замыканий, обнаружения

...Это напряжениечерез резистор З.Ы+ 1 создает на резисторе 3.1 падение напряжения, большеемаксимального падения напряжения напрямосмещенном полупроводниковом рп-переходе, который, возможно, включенмежду клеммой 1.1 и другими клеммамиблагодаря подключению проверяемого.изделия. В этом случае при отсутствиикоротких замыканий и прямосмещенных ри-переходов между клеммой 1,1 и клеммами1.2, 1.3, , 1.й на выходах всех компараторов имеется напряжение, близкое повеличине к величине источника питаниякомпараторов (не показан) и по знаку противоположное напряжению источника ис 40 45 50 5 10 15 20 25 30 35 пытательного сигнала. Элемент неравнозначности выдает при этом сигнал логического нуля, что свидетельствует об исправности подключенного к...

Номер патента: 1654975

Опубликовано: 07.06.1991

Автор: Турченков

МПК: H03M 1/56

Метки: время, напряжение

...полярности, от которого начинает заряжаться конденсатор 6, Одновременно с этим на выходе операционного усилителя 2 формируется передний фронт выходного импульса отрицательной полярности (фиг. 2).В момент времени 12 напряжение на конденсаторе 6 превышает напряжение на входной шине У., поэтому на выходе компаратора 2 сформируется отрицательный потенциал, вследствие чего напряжение на неинвертирующем входе компаратора 1 триггера 3 становится меньше, чем напряжение источника и на выходе компаратора1 сформируется высокий отрицательный потенциал.Начиная с момента времени 1, с выхода источника 8 управляемого тока протекаетток отрицательной полярности, который разряжает конденсатор интегратора 4. В момент времени 1 з напряжение на...

Номер патента: 1653141

Опубликовано: 30.05.1991

Автор: Турченков

МПК: H03K 5/01

Метки: сигнала

...комбинат "Патент", г.ужгород, ул. Гагарина,101 Изобретение относится к импульсной технике и предназначено для Формирования выходного сигнала специальной Формы.Цель изобретения - расширение Функциональных возможностей за счет обес .печения режима повторения входного сигнала при скорости его изменения, не ,превьппающей заданную, 10На чертеже приведена Функпиональная схема преобразователя сигнала.Преобразователь сигнала содержитоперационный усилитель 1, выходные клеммы 2,3, источник 4 тока, конден сатор 5, транзисторньп ключ 6, резис- тор 7, входная клемма 8.Преобразователь сигнала работает следующим образом.При скорости изменения входного 20 сигнала, подаваемого на входную клем- му 8, меньшей скорости. изменения...

Номер патента: 1649647

Опубликовано: 15.05.1991

Автор: Турченков

МПК: H03K 17/56

Метки: выключатель, полупроводниковый

...выключатель работает следующим образом.При отсутствии входного напряжения на шине 22 управления транзисторы 6 и 7 заперты, ток от шины 20 питания через резисторы 11, 14, 15 и диоды 4, 5 поступает на инвертирующий вход операционного усилителя 2. В связи с тем, что напряжение на неинвертирующем входе равно нулю и операционый усилитель 2 охвачен глубокой отрлцательной обратной связью через диод 4, операционный усилитель 2 поддерживает на своем инвертирующем входе напряжение, близкое к нулю, Так как напряжение на неинвертирующем входе операционного усилителя 1 равно нулю, то равно нулю и Выходное напряжение на шине 17, т,е, Выключатель находится в разомкнутом состоянии.В периоды времени. когда необходимо замкнуть выключатель, на...

Номер патента: 1649646

Опубликовано: 15.05.1991

Автор: Турченков

МПК: H03K 17/56

Метки: коммутатор

...второго транзистора 19, коллектор которого подключен к инверсному выходу парафазного инвертора 7 и через четвертцй ограничительный резистор 22 к второй шине 23 питания.Коммутатор работает следующим обраПри отсутствии напряжения управления на шине 14 на инверсном выходе инвертора 7 имеет место напряжение положительной полярности, которое подается от шины 23 питания через резистор 22, а на прямом выходе имеет место напряжение отрицательной полярности от шины 21 питания через резисторы 18 и 20. Указанные напряжения прикладываются к диодам 3 и 4 в запирающем направлении и через большой величины сопротивления -резисторов 10 и 11 к неинвертирующим входам операционных усилителей 1 и 2, В том случае, если величина входного сигнала на шине 12...

Номер патента: 1647897

Опубликовано: 07.05.1991

Автор: Турченков

МПК: H03M 1/50

Метки: аналогового, временной, изменения, интервал, сигнала, скорости

...импульсов, выходную шину 8,Преобразователь работает следующимобразом. 15В исходном состоянии при отсутствиивходного сигнала интегратор 4 разряжен,потенциалы на входах нуль-оогана 5 равныи его выход находится в активном режиме,удерживая триггер 1 в нулевом состоянии 20при поступлении тактовых импульсов, т.е.на выходной шине 8 импульсы отсутствуют.При появлении входного сигнала, т.е.изменении потенциала на входной шине 6относительно выхода интегратора 4, нульорган 5, "отпускает" триггер 1, который сприходом тактового импульса устанавливается в единицу, замыкая при этом ключ 3.Интегратор начинает формировать на выходе линейноизменяющееся напряжение (в 30зависимости от состояни выхода элемента 2сравнения нарастающее или...

Номер патента: 1647875

Опубликовано: 07.05.1991

Автор: Турченков

МПК: H03K 5/26

Метки: время-напряжения

...благодаря чему обеспечивается несущественное влияние токов этих резисторов на величину заряда конденсатора 12. Кроме того, токи этих резисторов текут навстречу и поэтому они взаимно компенсируются. В момент времени 1 з на шине 7 формируется задний фронт входного импульса, ток с выхода источника 11 тока равен нулю. По заднему фронту вы-. ходного импульса запускается одновибратор 9, положительный импульс с его выхода, вопервых, через диод 2 удерживает ключ 18 в разомкнутом состоянии, а во-вторых, этот импульс поступает на вход инвертора 10. Транзистор 21 насыщается, и диод 3 смещается в обратном направлении,Одновременно с этим происходит насыщение транзистора 20, на коллекторе которого формируется отрицательный потенциал, от которого диод...

Номер патента: 1647874

Опубликовано: 07.05.1991

Автор: Турченков

МПК: G05B 1/01, H03K 5/24

Метки: напряжений, сравнения

...Оо на шине 1 источника опорного напряжения. Компаратор 3 формирует на выходной шине 9 напряжение Овых положительной полярности только в те моменты времени, когда опорное Оо и входное Овх напряжения на шинах 1 и 2 одного знака и величина входного напряжения Овх более величины Оо К,Например, при напряжениях Оо и Овх положительной полярности на выходе компаратора 3 при указанном соотношении имеет место напряжение положительной полярности, поэтому транзисторы 8 и 7 за 40 45 50 55 перты и на выходной шине 9 имеет местовысокое положительное напряжение,При Оо и Овх отрицательной полярностина выходе компаратора 3 имеет место напряжение отрицательной полярности, поэтому транзисторы 7 и 8 также заперты и навыходе формируется напряжение...

Номер патента: 1647872

Опубликовано: 07.05.1991

Автор: Турченков

МПК: G05B 1/01, H03K 5/24

Метки: прецизионный, триггер, шмитта

...работает следующим образом, Назначением временного селектора 6 по длительности является формирование на своем выходе перепада напряжения в том случае, если длительность импульса на его входе (время наличие входного сигнала) было более некоторого значения,Назначением блока 7 анализа является смена своего состояния при перепаде напряжения на его входах,Как правило, входные шины 1 и 3 подсоединяются к источнИкам опорного напряжения, а на входную шину 2 подается входной сигнал. В те моменты времени, когда входной сигнал сравнивается с опорным, на соответствующем компараторе формируется перепад напряжения, которое с выхода компаратора 5 непосредственно и с выхода компаратора 4 через временной селектор 6 подаются на вход блока 7 анализа,...
