Турченков

Номер патента: 837701

Опубликовано: 15.06.1981

Авторы: Астапов, Василенко, Гецкин, Рукавишников, Турченков

МПК: B23P 1/02

Метки: электрохимическогомаркирования

...15 импульсов, Второй входупомянутого Формирователя соединен свыходом сускового устройства, 11. Выход триггера 16 через времязадающийрезистор 17 соединен с конденсатором 1518 и со входом порогового спусковогоустройства 19, Выход последнего сое -динен с одним входом триггера 16, адругой вход его через Формирователь 20одиночного имульса источик .20сигнала, начала работы, например кнопку, соединен с выпрямителем 22,Крометого, выход триггера 16 соединен черезинвертор 23 со вторым входом спуско -ваго устройства 11,25При подключении напряжения питанияЦп загорается контрольная лампа 2питающего напряжения, а напряжениесо вторичной обмоки трансформатора3 подается через выпрямитель 22 нацепи питания триггера 16 и инвертора .23. При этом...

Номер патента: 809562

Опубликовано: 28.02.1981

Автор: Турченков

МПК: H03K 13/20

Метки: импульсов, пери-од, следования

...14 и ;15 образует р-п-р-п-структуру, нме 809562ющую 5-образную вольтамперную характеристику.Устройство работает следующим об.разом.В состоянии, при котором транзистор 2 открыт, а транзистор 1 заперт, конденсатор 3 заряжается через резистор 5 и базо-эмиттерный переход насыщенного транзистора 2, Этот процесс происходит до тех пор, пока напряжение на конденсаторе 3 не превысит о величину напряжения ОП, При достижении этого значения через эмиттер транзистора 15 проходит ток, вызывающий отпирание транзисторов 15-17. При этом также открывается диод 20, через который ток поступая в базу транзистора 15, вызывает лавинообразное отпирание транзисторов 15-17, в результате чего происходит быстрый разряд конденсатора 3 через диод 11 и поро"...

Номер патента: 799137

Опубликовано: 23.01.1981

Автор: Турченков

МПК: H03K 17/30

Метки: импульсное, реле

...через резистор 2 с коллектором 3 транзистора и базой 4 транзистора, коллектор которого через резистор 5 соединен с шиной источника 406 питания и через резистор 7. с базойдополнительного транзистора 8, кол-лектор которого соединен с резистором9 и через дополнительный диод 10с обкладкой дополнительного конденсатора 11 и выводом резистора 12, ачерез диод 13 " с конденсатором 14и пороговым элеменп м, например стабилитроном 15.Кроме того, реле содержит источник 5016 установочного тока. На чертежетакже показан 1 ряд второстепенныхэлементов резистор 17, диод 18 иконденсатор 19, источник 20 напряжения),55Импульсное реле имеет выход дляпредупредительной сигнализации 21и выход для сигнализации 22 о превьппении импульсным сигналом...

Номер патента: 798639

Опубликовано: 23.01.1981

Автор: Турченков

МПК: G01R 29/18

Метки: много-фазных, цепей

...электрическая схема устройства для контроля многофазных цепей.Устройство для контроля подключено к электрическим шинам 1, связывающим источник многофазного напряжения 2 с многофазной нагрузкой3. Устройство.для контроля выпол- .нено по схеме кольцевого распределителя на тиристорах, каждый разряд4 которого содержит последовательносоединенные разделительный диод 5,резистор 6 и тиристор 7 с резистором8 в цепи управляющего электрода.Прн этом каждый разряд кольцевогораспределителя имеет вход 9 (по цепианода.тиристора), связанный с шиной1 соответствующей фазы, вход 10(по цепи управляющего электродатиристора), соединенный с выходом11 предыдущей ячейки, снимаемым сточки ссединения разделительного диода 5 и резистора 6, выход 12 (поцепи...

Номер патента: 792401

Опубликовано: 30.12.1980

Авторы: Астапов, Ерин, Партугимов, Савинов, Турченков, Цопов

МПК: H02H 3/06

Метки: аппаратуры, включения, коммутирующей, повторного, электропотребителей

...11, которое подается на вход 12 компаратора 13, снижается до величины напряжения элемента памяти 15. При этом на выходе 17 компаратора 13 появляется сигнал, от которого срабатывает пусковой блок 18, воздействующий на исполнительное реле 19. Элемент задержки 20 удерживает исполнительное реле 19 во ,включенном состоянии в течение заранВыход 17 компаратора 13 черезпусковой блок. 18 и через исполнительное реле 19 соединен с элементом задержки 20. Размыкающий контакт 21исполнительного реле 19 соединен через элемент контроля 22 с кнопкойконтроля 6 и с первым выводом источника питающего напряжения сети 1, а,второй вывод последнего соединен сзамыкающим контактом 23 исполнительного реле 19, параллельно которому1 ф:подключен замыкающий контакт 5...

Номер патента: 790310

Опубликовано: 23.12.1980

Автор: Турченков

МПК: H03K 17/28

Метки: импульсное, реле

...2 напряжения пробоя стабилитрона 3 заряд его прекращается, токрезистора б начинает протекать черезколлектор транзистора 4, что приводит Зк запиранию транзистора 5, Максимальная амплитуда для данного момента вре.мени источника 1 прикладывается к динистору 10, который включается, падение напряжения на нем резко уменьшается, вследствие чего конденсатор 2 40разряжается через динистор 10, диод9 и нагрузку 12. После разряда динистор 10 будет оставаться включеннымиз-за протекания тока по цепи: диод11, резистор 7, источник 1, до тех пор 4пока напряжение от источника 1 неуменьшится до величины выключения динистора 10.Таким образом, при амплитуде пере"менного напряжения больше некоторой . увеличины, на йагрузке 12 будут импульсы с...

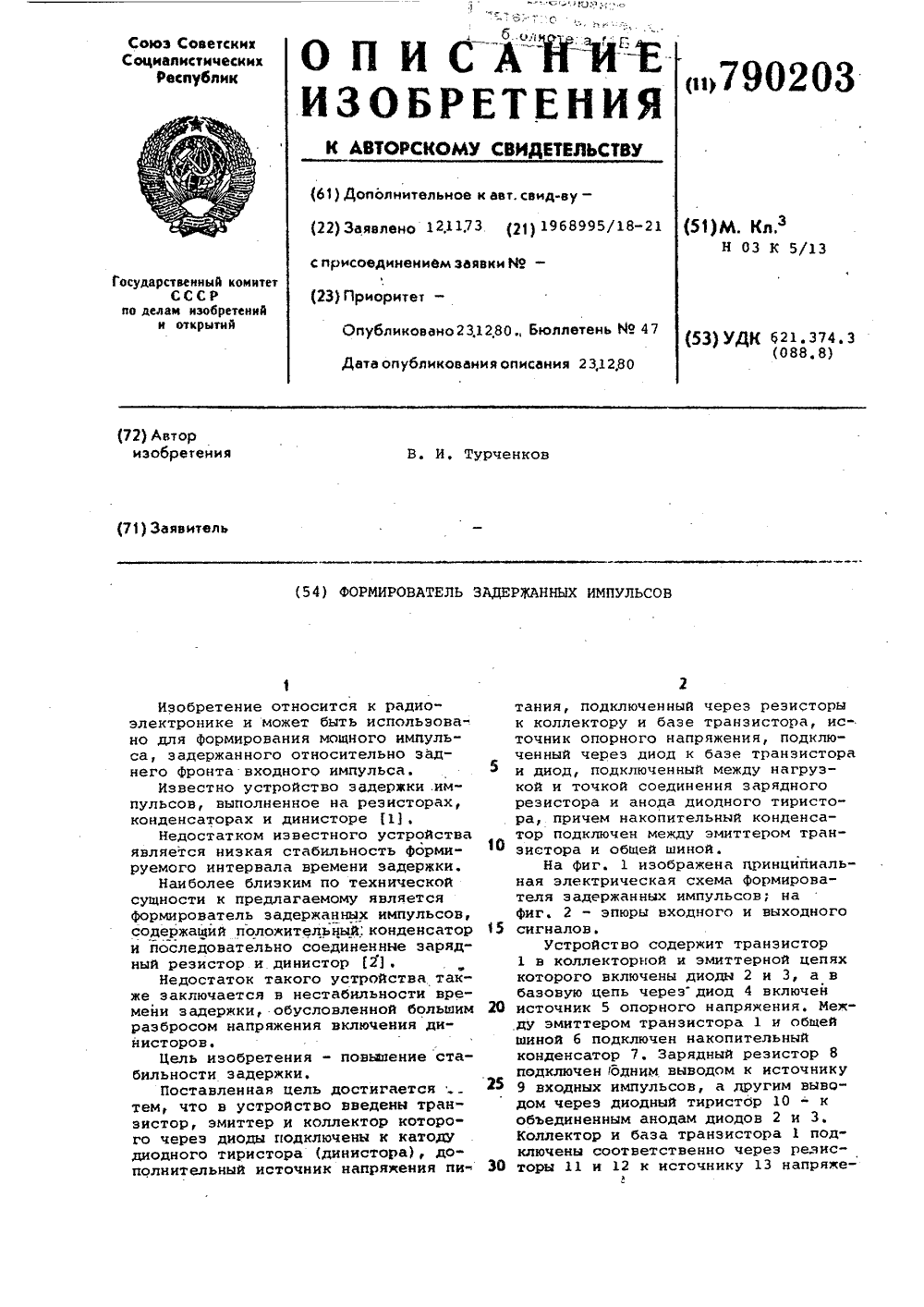

Номер патента: 790203

Опубликовано: 23.12.1980

Автор: Турченков

МПК: H03K 5/13

Метки: задержанных, импульсов, формирователь

...и источника 9 входного сигнал а. По мере заряда конденсатора 7 напряжение на эмиттере транзисторао1 возрастает. Транзистор 1 насыщен за счет тока, протекающего через резистор 12 от источника 13 напряжения питания.Если теперь в некоторый момент 1,( йонизится уровень напряжения источника 9, то, вследствие того, что напряжение на конденсаторе 7 не может быстро уменьшиться, диод 3 оказывается под обратным напряжением, и ток через него и диодный тиристор 10 становится близок к нулю, вследствие чего диодный тиристор 10 переходит в состояние малой проводимости. Конденсатор 7 начинает разряжаться. током эмиттера насыщенного транзистора 1. Процесс перезаряда конденсатора 7 будет происходить до тех пор, пока напряжение на верхней его...

Номер патента: 785974

Опубликовано: 07.12.1980

Автор: Турченков

МПК: H03K 5/01

Метки: импульсов, формирователь

...9 соединен с общейшиной. Выход 10 спускового элемента7 соединен с управляющим входом 11дополнительного ключа 12, а сигнальный вход 13 и выход 14 дополнительного ключа 12 соединены соответственно с выходом источника 15 тока ивходом элемента 7,Устройство работает следующимобразом.При разомкнутом управляющем ключе9 конденсатор 4 заряжается черезбольшое сопротивление резистора 3.Заряд конденсатора 4 прекращается,785974 чительно меньшем токе разряда конденсатора 4, так как удерживающийток элемента 7 является суммой токовисточника 15 и тока разряда конденсатора 4. Таким образом, не увели-чивая расхода потребляемой мощностив состоянии покоя и не увеличиваягабариты и номинал конденсатора 4,можно увеличить длительность выходного импульса в...

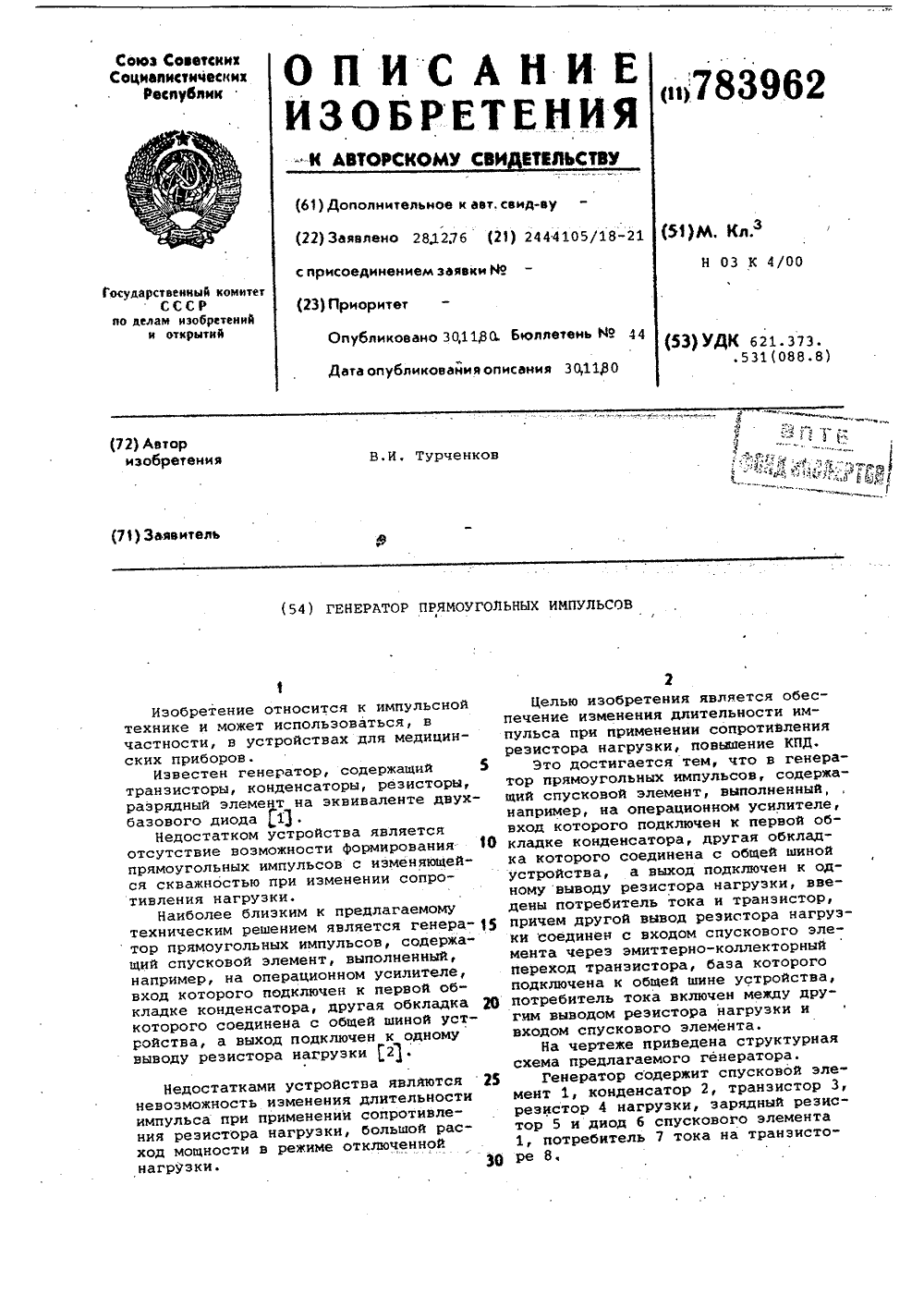

Номер патента: 783962

Опубликовано: 30.11.1980

Автор: Турченков

МПК: H03K 4/00

Метки: генератор, импульсов, прямоугольных

...другой вывод резистора нагрузки соединен с входом спускового элемента через эмиттерно-коллекторныйпереход транзистора, база которогоподключена к общей шине устройства,потребитель тока включен между другим выводом резистора нагрузки ивходом спускового элемента.На чертеже приведена структурнаясхема предлагаемого генератора.Генератор содержит спусковой элемент 1, конденсатор 2, транзистор 3,резистор 4 нагрузки, зарядный резистор 5 и диод 6 спускового элемента1, потребитель 7 тока на транзисторе 8,При подаче напряжения на выходеустанавливается положительный потенциал и конденсатор 2 заряжается разыостным током резистора 5 и-токомколлектора транзистора 8. После заря. да конденсатора 2 до требуемого напряжения на выходе спускового элемента 1...

Номер патента: 783942

Опубликовано: 30.11.1980

Авторы: Астапов, Турченков

МПК: H02P 13/16

Метки: пускатель, реверсивный, тиристорный

...Каждый преобразователь 4, 5 и 11, 12 напряжения имеет две входные клеммы 19 и20 и выход 21 относительно ноевогопровода (не показано на чертеже),Блоки б, 7 и 13, 14 управлениякоммутирующими элементами предназначены для формирования сигналовзапуска на выходах 22 только в том.случае, когдана входы 23 поданонапряжение питания, на входы 24напряжение синхронизации и на входы25 - напряжение сигнала управления.При наличии переменного напряжениясети и отсутствия напряжения с выхода источников 8 и 15 сигналов управления коммутирующие элементы2, 3 и 9, 10 заперты и ток н нагрузке 1 близок к нулевому значению.При этом напряжение сети приложено к коммутирующим элементам 2, 3и 9, 10, а напряжение с выходов 21преобразователей 4, 5 и 11, 12 напряжения...

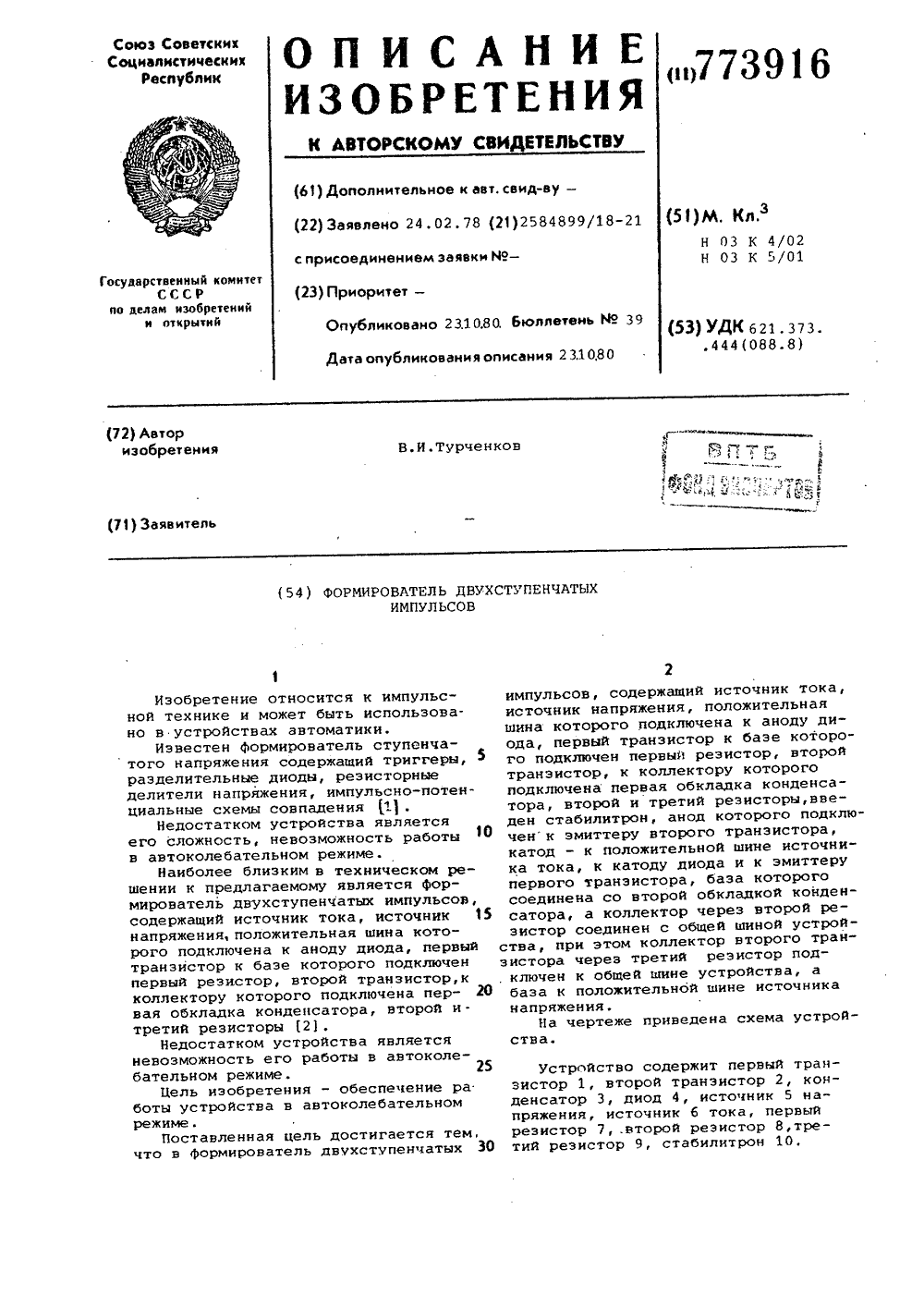

Номер патента: 773916

Опубликовано: 23.10.1980

Автор: Турченков

МПК: H03K 4/02

Метки: двухступенчатых, импульсов, формирователь

...Так как конденсатор был не заряжен, то на коллекторе транзистора 2 потенциал также равен приблизительно источнику 5. Транзистор 2 заперт, а транзистор 1 насыщен током заряда конденсатора 3 и выходное напряжение равно приблизительно источнику 5. Такое состояние схемы сохраняется до тех пор, пока напряжение на обкладках конденсатора 3 не достигнет величины напряжения источника 5, 26 после чего диод 4 закрывается, так как конденсатор продолжает заряжаться от источника 6 через резистор 9. При этом выходное напряжение уменьшается. Такое состояние схемы будет сохраняться до тех пор,пока напряжение на правой половине конденсатора 3 и эмиттере транзистора 1 не достигнет напряжения пробоя стабилитрона 10, после чего через него и эмиттер...

Номер патента: 768670

Опубликовано: 07.10.1980

Авторы: Астапов, Гегнер, Ключ, Турченков

МПК: B60L 3/00

Метки: высоковольтным, изоляции, источником, электрооборудования

...щеток 4 с кузовом троллейбуса потенциал с кузова прикладывается к входу преобразователя 6, преобразуется им в ток и далее преооразуется в серию высокочастотных импульсов преобразователем 7. Через выходнойтрансформатор 8 гальванической развязки этот сигнал поступает на вход блока сравнения 9, в котором сравнивается по величине с сигналом уставки на сопротивление изоляции объекта контроля, подаваемого с выхода трансформатора 13, Если контролируе 5 10 15 Я) 25 ЗО 35 40 45 50 55 60 65 мый сигнал по своей величине меньше или равен сигналу уставки, то на выходе элемента сравнения 9 напряжение отсутствует, а на пути следования троллейбуса горит зеленый свет светофора, воздействие на который оказывается с выхода усилителя 32. Если...

Номер патента: 747475

Опубликовано: 15.07.1980

Авторы: Астапов, Турченков

МПК: A61N 1/00

Метки: электроимпульсатор

...транзистора 32 прерывается ток базы транзистора 18, протекающий через резистор 20.Несмотря на переход триггера на транзисторах 17, 18 в исходное состояние и продолжающееся воздействие импульса с задающего генератора, диод 37 остается в запертом состоянии, поскольку конденсатор 29 продолжает оставаться заряженным. Выбором постоянной времени заряда конденсатора 29 обеспечивается надежность синхронного переключения состояния плеч реверсивного переключающего блока при значительном изменении длительности воздействующего на триггер импульса с выхода задающего генератора. С переходом плеча реверсивного переключающего блока на транзисторах 17, 18 в исходное состояние, а плеча на транзисторах 22, 23 во второе устойчивое состояние, выходная...

Номер патента: 739681

Опубликовано: 05.06.1980

Авторы: Астапов, Левушкин, Савинов, Турченков

МПК: H02H 3/06

Метки: включения, повторного, потребителя

...спекание контакта из-за чрезмерно больших токов разряда, Кроме того, тиристор и конденсаторы находятся постоянно под напряжением сети с амплитудным значе нием более 400 В и в момент включения через тиристор протекают чрезмерно большие токи разряда конденсатора, Динистор при работе в качестве порогового элемента40 имеет большой разброс по току и напряжению включения, что вызывает необходимость его отбраковки при использовании в схеме. Надежность известного устройства снижается также йз-за того, что45 диод находится под большим напряжением, примерно равным удвоенному амплитудному значению напряжения сети (около 800 В), Конденсаторы и тиристор должны быть рассчитаны наЯ напряжение, равное амплитудному значениюсети, т. е. более 400 В,...

Номер патента: 739680

Опубликовано: 05.06.1980

Авторы: Астапов, Вексер, Партугимов, Романова, Савинов, Турченков

МПК: H02H 3/06

Метки: включения, повторного, потребителей

...11 срабатывает и своим блокконтактом 12 шунтирует элемент пускаи далее силовое реле самоудерживается во включенном состоянии током, протекающим через его блок-контакт 11.Блок-контакт 13 силового реле вклича"ет электропотребитель, При этом схемауправленйя входным контактом 3 блока2 (не, показанная на чертеже) подготовлена к тому, чтобы при исчезновении напряжения от источника 1 сети замкнутьвыходной контакт 3 на вполне определенное время, В момеит,исчезновениянапряжения сети силовое реле 11 выключается его блок-контакты 11 и 12 размыкаются, а выходной контакт 3 замыкается. Продолжительность замкнутого 50состояния выходного контакта 3 определяется условиями производства и соответствует допустимому времени перерыва впитании...

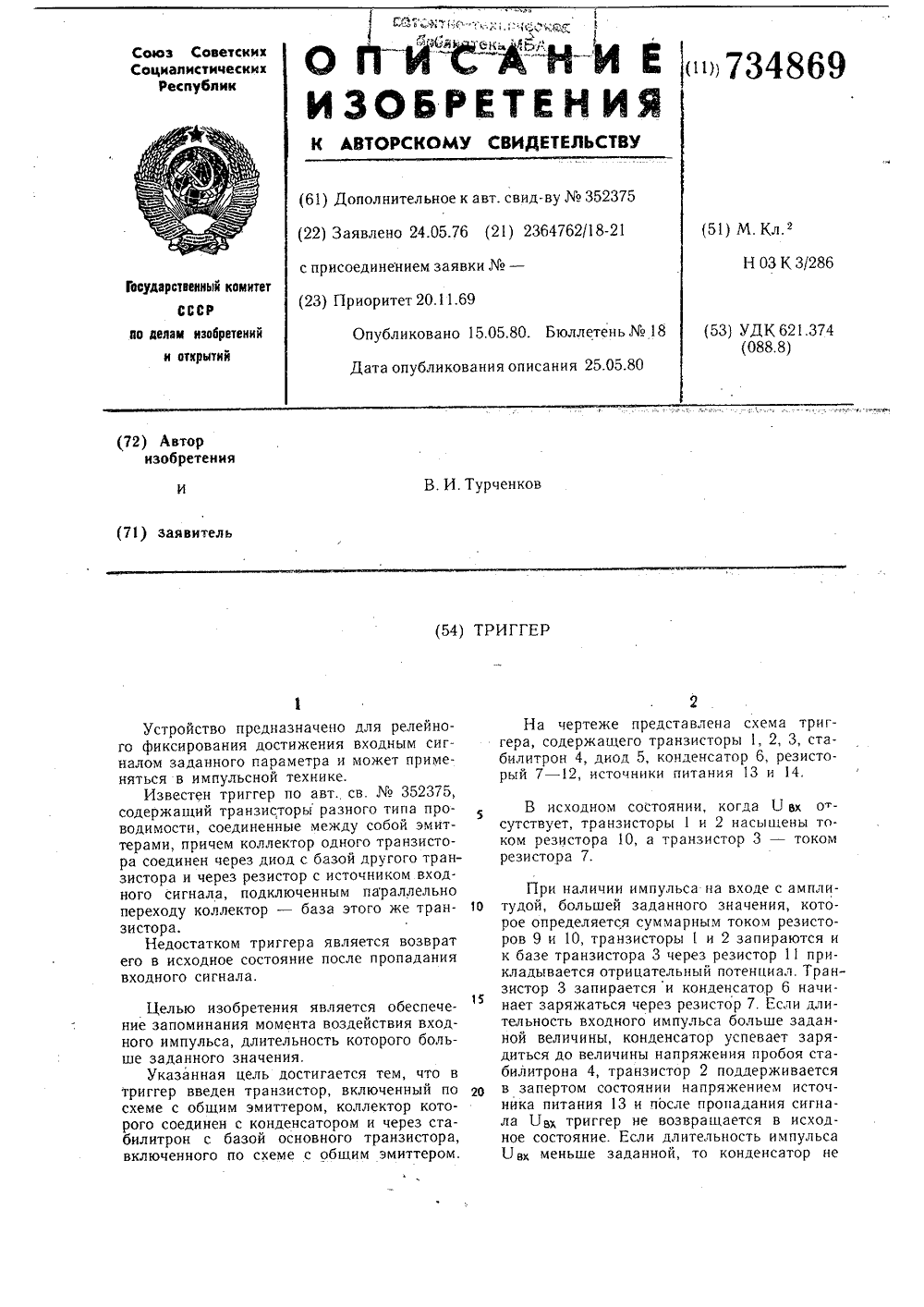

Номер патента: 734869

Опубликовано: 15.05.1980

Автор: Турченков

МПК: H03K 3/286

Метки: триггер

...5, конденсатор 6, резисторый 7 - 12, источники питания 13 и 14,В исходном состоянии, когда 1.) вх отсутствует, транзисторы 1 и 2 насыщены током резистора 10, а транзистор 3 - током резистора 7. При наличии импульса на входе с ампли тудой, большей заданного значения, которое определяется суммарным током резисторов 9 и 10, транзисторы 1 и 2 запираются и к базе транзистора 3 через резистор 11 прикладывается отрицательный потенциал, Транзистор 3 запирается и конденсатор 6 начинает заряжаться через резистор 7. Если длительность входного импульса больше заданной величины, конденсатор успевает зарядиться до величины напряжения пробоя стабилитрона 4, транзистор 2 поддерживается в запертом состоянии напряжением источника питания 13 и после...

Номер патента: 725227

Опубликовано: 30.03.1980

Автор: Турченков

МПК: H03K 17/567

Метки: распределитель

...2не источника 3 питания положителъной полярностиАнод основноготиристора 2 предыдущего разряда распределителя и управляющий электрод основного тиристора следующего раэря да подключены к выходам ячейки 4. Каждая ячейка 4 имеет выход отрицатель" ных импульсов 5, выход положительных импульсов 6, управляющий вход 7, сое- диненный с выходом источника 8 управляющих импульсов и вывод 9 для подключения шины отрицательного источни-ка 10 питания. Ячейка 4 содержит вспомогательный тиристор 11, конденсатор 12, диод 13 и резисторы 14 и 15. Вход 7 соедйнен с управляющим входом вспомогательного тиристора .11 через диод 16 и резистор 17. 35Работает распределитель следующим образом.После подключения на распределитель источников 3 и 10 питания все...

Номер патента: 723779

Опубликовано: 25.03.1980

Автор: Турченков

МПК: H02H 3/20, H03K 17/567

Метки: выключатель

...напряжения, а коллектор через нагрузку 3 соединен свторым полюсом источника 2, базавторого ,.транзистора 4 через диод 5соединена с коллектОРОИ третьего 5транзистора би через первый резистор 7 подключена к первому полюсуИсточника 2. База транзистора 1соединена с коллектором транзистора4 через второй резистор 8 и с пер- Овым полюсом источника 2 через третий резистор 9. Эмиттер транзистора4 соединен с эмиттером транзистораб, база которого соединена с первыми вторим полюсами источника 2 соответственно через стабнлитрон 10и четвертый резистор 11, а коллектор транзистора б подключен к второму полюсу источника 2 через пятыйрезистор 12,Устройство работает следующим 20образом.При напряжении Оисточника 2,меньшем заданного значения, транзисторы...

Номер патента: 721916

Опубликовано: 15.03.1980

Автор: Турченков

МПК: H03K 17/02

Метки: коммутирующее

...В исходном состоянии транзистор 5 насыщен током от управляющего источника 6, четырехслойный диод (ЧД) 8 выключен, напряжение на катоде диода 9 мало, так как ток резистора 2 весь протекает через диод 9 и коллектор транзистора 5 и напряжение на выходной шине 4 равно нулю. ЧД заперт из-за того, что напряжение источника питания 7 меньше напряжения включения ЧД.При уменьшении тока от управляющего источника 6 до заданной величины, тран72 зистор 5 выходит из насыщения, при этом напряжения на коллекторе транзистора 5 и катоде ЧД возрастают, а диод 3 смещается в обратном направлении.При достижении напряжения на катоде ЧД величины, при которой сумма напряжений источника питания 7 и напряжения на катоде ЧД превысит напряжение включения ЧД,...

Номер патента: 703284

Опубликовано: 15.12.1979

Авторы: Василенко, Гецкин, Рукавишников, Турченков

МПК: B23P 1/04

Метки: замыканий, защиты, коротких

...с выходом включателя 2, а другой - с выходом спускового устройства 5,Прн включении выключателя 2 напряжение подается на Формирователь нормированного импульса тока 3 и триггер 8, который переходит в такое со1 У О1703284" Формула изобретения Составит Техред 3 Зубиетов Редактор аказ 7713/1 Тираж 12 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, ж, Ра 3 яяская нас., д. 4/ Филиал ППП 1 Патент, г. Ужгород Ул, Проектная,стояние, при котором обеспечиваетсясигнализация индикатора 9, Одновременно формирователь 3 генерирует насвоем выходе нормированный импульстока, который прикладывается к нагрузке 4.5В случае, если сопротивление нагрузки 4 меньше заданной величины илиравно нулю, на входе...

Номер патента: 681546

Опубликовано: 25.08.1979

Автор: Турченков

МПК: H03K 17/567

Метки: коммутатор, электронный

...значительно меньше сопротивления резистора 14 (13), напряжениена нижней обкладке конденсатора 9 15близко к нулю, В это время диод 6 заперт напряжением источника 12, приложенным к н".грузке 4 через открытыйтиристор 2. Конденсатор 8 разряжается через времязадающий резистор 13 20и малое сопротивление резистора 10,при этом напряжение на нижней обкладке конденсатора 8 относительно общей шины увеличивается и передаетсячерез открытый диод 15 и замкнутыйкоммутатор 17 на пороговый элемент18. Когда это напряжение достигнетпорога срабатывания элемента 18,т,е,станет больше напряжения пробоя стабилитрона 20, н ачн ет ся бл окин г-процесс, во время которого конденсатор8 подэарядится через пороговый элемент 18, диод 15 и управляющий электрод тиристора...

Номер патента: 681545

Опубликовано: 25.08.1979

Автор: Турченков

МПК: H03K 3/284

Метки: спусковое

...элемент, например диод 10, к общей шине, а коллектором через резистор 11 - с шиной 7 питания и черезконденсатор 12 - к общей шине. Приэтом элементы 1-8 составляют спусковой каскад, выполненный по авт, св,Р 352375,Устройство работает следующим образом.В отсутствии входных импульсов систочника 5 или при амплитуде напряжения этих импульсов, меньшей порога срабатывания спускового каскада,величина напряжения 1), на его выходе (на коллекторе транзистора 2)меньше начала усиления порогового6815усилителя, При этом величина напряжения на выходе усилителя (на коллекторе транзистора 9) близка к величине источника 7 питания, т.к. нагрузочное сопротивление 11 усилителя.значительно меньше сопротивления ре 5эистора 8, а уставочный ток, при...

Номер патента: 681544

Опубликовано: 25.08.1979

Автор: Турченков

МПК: H03K 3/284

Метки: одновибратор

...сл едующим образом,В исходном состоянии при отсутствии входного сигнала запуска на шиб 8154 не б транзисторы 1, 2 насыщены, атранзистор 3 закрыт, так как напряжение на коллекторе транзистора 2меньше напряжения включения выходного порогового усилителя, определяемого пороговым элементом 11, в качестве которого. мажет, быть использован, например, кремниевый диод (пригерманиевых транзисторах) или несколько последовательно включенныхдиодов,При величине входного тока, большей тока эмиттера транзистора 2, через стабилитрон начинает протекатьток, который вызовет уменьшение токабазы и эмиттера транзистора 2, а сле довательно тока транзистора 1, чтоповлечет за собой увеличение тока через стабилитрон 7, Таким образом развивается лавинообразный...

Номер патента: 677092

Опубликовано: 30.07.1979

Автор: Турченков

МПК: H03K 9/02

Метки: детектор, пиковый

...по амплитуде.На чертеже представлена принципиальная электрическая схема пикового детектора, выполненная согласно изобретению.Пиковый детектор содержит разрядный транзисторный ключ (первый транзистор) 1, второй транзистор 2 и третий транзистор 3, накопительный конденсатор 4, первый резистор 5 и второй резистор 6.При воздействии на вход пикового детектора импульсного сигнала открывается транзистор 2 и начинается процесс заряда677092 Формула изобретения Составитель В. Нутрии Корректор Л. Брахнина Редактор Н. Суханова Заказ 1693/11 Изд Мо 463 Тираж 1060 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Типография, пр. Сапунова, 2 накопительного конденсатора 4 до пикового...

Номер патента: 677063

Опубликовано: 30.07.1979

Автор: Турченков

МПК: H03G 11/00

Метки: ограничения, ограничитель, порогом, регулируемым

...схема предложенного ограничителя.Ограничитель с регулируемым порогом ограничения содержит транзистор 1, переменный резистор 2, постоянный резистор 8, диоды 4, б, резистор б, транзистор 7.Работает ограничитель следующим обПри напряжении Увх положительной полярности диод б запираепся, а проводят диод 4 и транзистор 1. Увеличение тока через транзистор 1 происходит до тех пор, пока этот ток не сравняется с током, проходящим через эмиттерно-базовый переход. При дальнейшем увеличении напряжения Ув, ток через базо-коллекторный переход будет постоянным. Так как направление тока через базо-эмиттерный и коллекторно- базовый переход противоположное, то они компенсируют друг друга, а по переменному резистору 2 протекает ток положительной...

Номер патента: 675595

Опубликовано: 25.07.1979

Автор: Турченков

МПК: H03K 9/06

Метки: импульсы, переменного, частоты

...резистором 6.Сравнителный анализ предлагаемого о преобразователя частоты переменногонапряжения в импульсы тока с известными показал, что. его достоинство заключается в малой потребляемой мощности от источника входного напряжения и 1 5 простоте,3Он содержит входной вывод 1 для подключения источникавходного напряжения (любой формы) через диод 2 (ко торый необходим только в том случае, если источник имеет на выходе переменную полярность), соединенныйс левой обкладкой конденсатора 3 и катодом четырехслойного диода 4, анод которого соединен с базой транзистора 5, при этом его база и коллектор через резисторы 6 и 7 соединены с входным выводом 8, а эмиттер этого же транзистора соединен правой обкладкой конденсатора 3 и через дополнительный диод...

Номер патента: 667369

Опубликовано: 15.06.1979

Авторы: Василенко, Гецкин, Рукавишников, Турченков

МПК: B23P 1/04

Метки: маркирования, электрохимического

...с зондамй; а кол " "=лектор подключен к входу блока управпения,Н ессованные в инс ь;9,10,11 - д - блок управле в и жени я.Успрозом. во работает сл им о В исходном состоянии транзистор 12 на"сыщен пбками пропекавщимичерезрезисторы 2 - 4 и диоды 9 - 11, напряжение коллектора транзисТора равно нулю и блок 13 не подает на клеймо напряжения. При подаче детали 8 только при отсутствии перекоса, когда все зонды 5, 6, 7 замкнуты с деталью, через диоды 9, 10, 11 тока неп, транзистор 12 закрыт и на его коллекторе появляется высокое напряженйе","вследсгЪие"чего блок 13 на определенное заданное время подает на клеймо напряжение. Быстродействие по- вышаепся за счеп "пого;"что сразу же после установки детали происходит авпомапически маркирование....

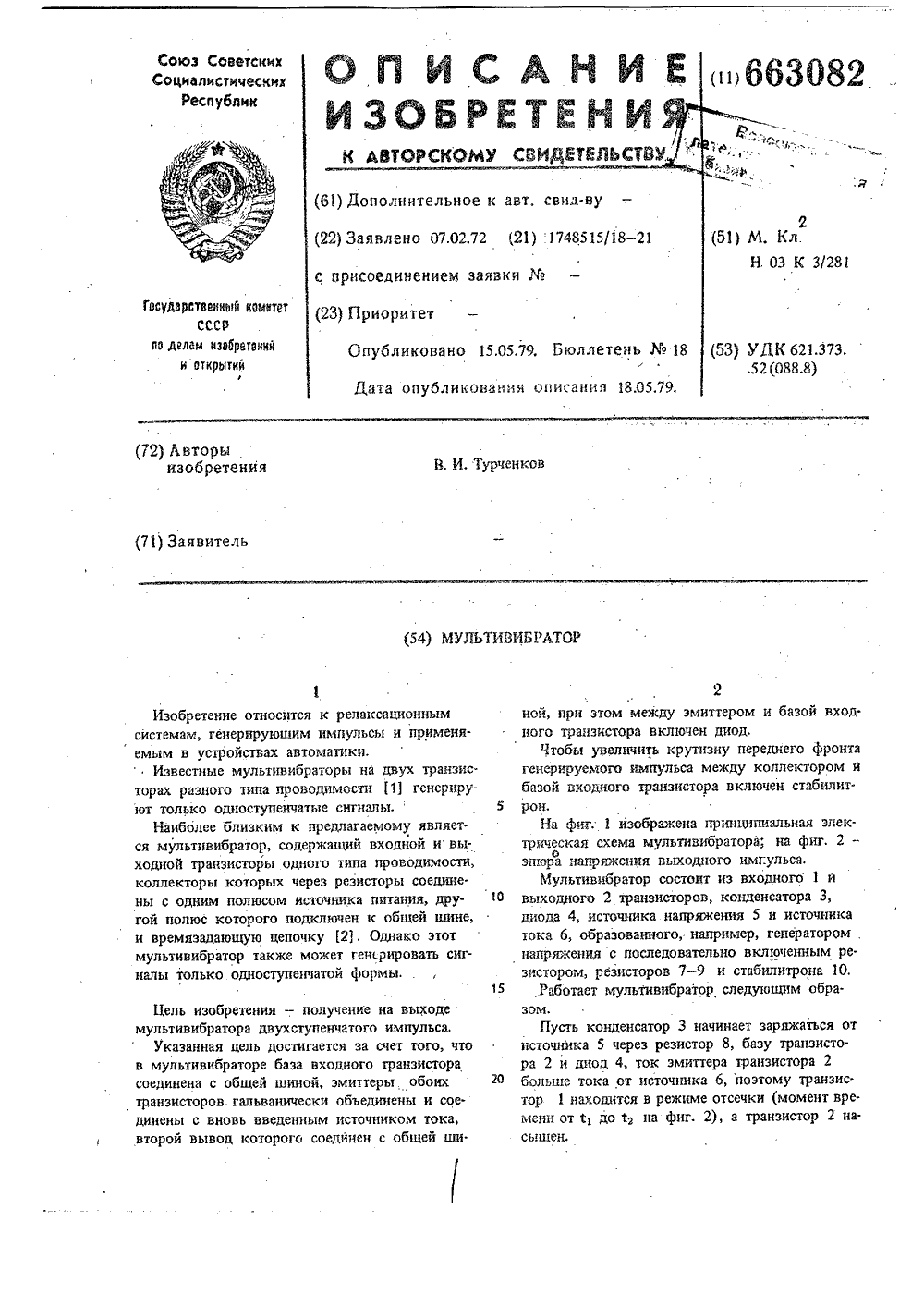

Номер патента: 663082

Опубликовано: 15.05.1979

Автор: Турченков

МПК: H03K 3/281

Метки: мультивибратор

...б, поэтому транзис. тор 1 находится в режиме отсечки (момент времени от 1, до е на фиг, 2), а транзистор 2 на. сыщен.663082 Составитель В, НазарТехред 3. Фанта ектор О, Ковннскаи щко Подписноенного комитета СССРний и открьпййТираж 1059 ЦНИИПН Государств Бо делаи нзооре 3035, Москва, ж - 35 ушскаи иаб., д, 4/5 г. Ужгород, ул. Проектная В момент времени Т, ток заряда коплецсатора уменьшается настолько, что ток эмиттератранзистора 2 становится равным тбку от источцика 6. Это приводит к тому что ток От источника 6 начинает протекать через эмиттер Втранзистора 2. Ток коллектора транзистора 2йостояцсц и определяется током источцика 6,Током базы транзистора 2 конденсатор 3продолжает заряжаться до тех пор, пока коцдец. лпсатор не повысит...

Номер патента: 661673

Опубликовано: 05.05.1979

Авторы: Астапов, Бойко, Гончаров, Луценко, Романова, Турченков

МПК: H02H 3/24

Метки: времени, выдержкой, защиты, минимального, электропотребителя

...равного 5 с, тогда как конденсатор 11 предназначен для удерживания реле во включенном состоянии на время перехода силового реле 1 из отключенного состояния во включенное. Это время примерно составляет доли секунды.50Включение реле 10 током заряда конденсатора 11 невозможно из-за большойвеличины сопротивления резистора 7. Особенностью изобретения является возможность использования сопротивления резис 55 тора 7 очень большой величины. Это сопро тивленйе в основном определяется по верхнему пределу величины токов утечки конденсаторов 8 и 11,5661673Указа нная возможность обеспечиваетследующие преимущества устройства: малое потребление электрической энергии устройства в фабочем режиме (на порядок мень.ше, чем известные устройства...

Номер патента: 657509

Опубликовано: 15.04.1979

Авторы: Астапов, Дороднов, Партугимов, Романова, Рунич, Турченков

МПК: H02H 3/24

Метки: времени, выдержкой, защиты, минимального, электропотребителей

...время примерносоставпяет сотые доли секунды.Включение реле 10 током заряда конденсатора 13 невозможно в виде бопьшой величины сопротивления резистора 7. ИОсобенностью описываемого устройства является возможность использования резистора 7 с очень бопьшой величиной сопротивпения. Это сопротивление в основном опредепяется по верхнему предепу величинами токов утечки конденсаторов 8 и 13,Указанная возможность обеспечивает малое потребление устройством электрической энергии в рабочем режиме (на порядок меньше, чем в известных устройствах аналогичного назначения); высокую надежность устройства в работе за счет малых токов, протекающих через элементы схемы, и малого рассеяния нв них электрической мощности; универсальность подключения к...
