Турченков

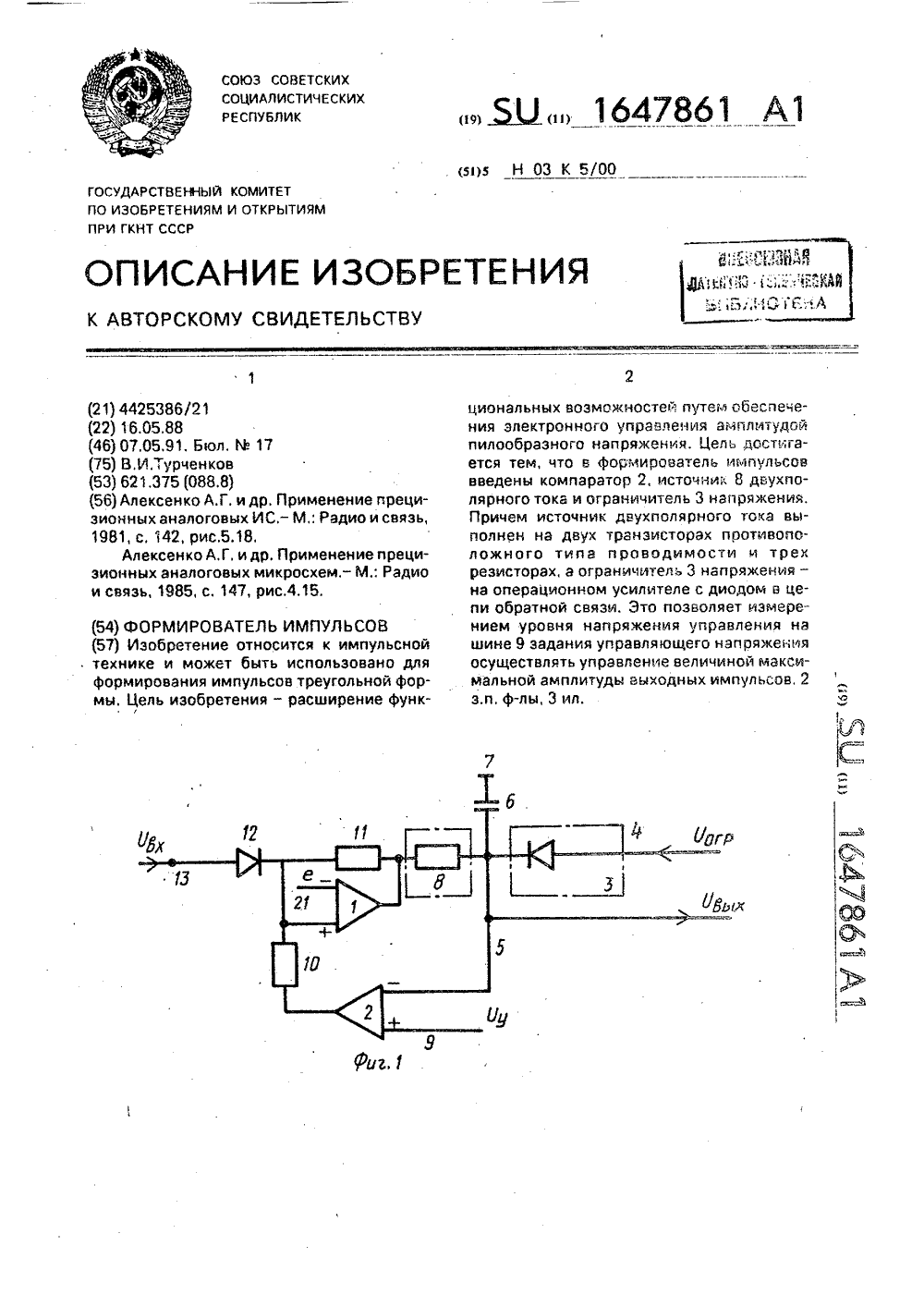

Номер патента: 1647861

Опубликовано: 07.05.1991

Автор: Турченков

МПК: H03K 5/00

Метки: импульсов, формирователь

...шинами 7 и 4. По приходу тактового импульса положительной полярности с амплитудой более 0,75 уровня ограничений операционного усилителя 1 и компаратора 2 на выходе операционного усилителя 1 формируется положительный потенциал, с выхода источника двухполярного тока 8 - ток положительной полярности, заряжающий конденсатор 6, По окончании тактового импульса на неинвертирующем входе операционного усилителя 1 напряжение остается положительным и равным напряжению насыщения операционного усилителя 1 и компаратора 2, которые на своих выходах имеют напряжения положительной полярности.Когда напряжение положительной полярности на клемме 5 превысит напряжение, поданное на шину 9, компаратор 2 срабатывает и на его выходе напряжение становится...

Номер патента: 1647477

Опубликовано: 07.05.1991

Автор: Турченков

МПК: G01R 31/26

Метки: исправности, транзисторов

...контролируемого транзистора к клемме 1 ток базы находился в диапазоне от 0,15 до 0,44 мА, в котором разность напряжений между эмиттером и коллектором транзисторов положительна и лежит в диапазоне от 20 до 60 мВ. Блок 10 контроля токов формирует на своем выходе напряжение положительной полярности при наличиии токов на обоих его входах, Если же ток отсутствует хотя бы на одном входе блока 10, то на его выходе напряжение отсутствует,Контролируемый транзистор произвольным образом подключается к клеммам 1-3. Если транзистор исправен, то при определенной полярности генератора 4, когда транзистор открыт, разность напряжений между любыми двумя его выводами по абсолютной велйчине превышает порог срабатывания блоков 5 - 7, и на их выходах имеют...

Номер патента: 1644362

Опубликовано: 23.04.1991

Автор: Турченков

МПК: H03F 1/52

Метки: защиты, усилителя

...защищает усилительный каскад 3 от выхода из строя. 1 э.и. ф-лы, 1 ил. контрольного импульса э р ет вх управляемый ключ 1,Задний фронт контрольного импульсапускает формирователь 7 управляющих импульсов, выходной импульс которого, поступая через резистор 9 на вход усилительного каскада 3, полностью отпирает его. В момент появления заднего фронта контрольного импульса в датчике 4 перегрузки Ф происходит. нарастание выходного сигнала с постоянной времени нарастания тока в (Д нагрузке 2. В том случае, если нагрузка 2ос уменьшилась в результате короткого замыкания (например, части витков), интенсивность нарастания будет значительно больше, чем при нормальной работе. Поэтому напряжение на выходе датчика 4 перегрузки превысит порог срабатывания...

Номер патента: 1642581

Опубликовано: 15.04.1991

Автор: Турченков

МПК: H03D 1/00

Метки: детектор, огибающей, однополярного, сигнала

...сигнала;13.2 - сигнал на входе первого формирователя 7 импульсов тока; 13.3 - сигнал на входе второго формирователя 8 импульсов тока; 13.4 - входной сигнал устройства; 13.5 - выходной сигнал первого пикового детектора 1; 13.6 - выходной сигнал второго пикового детектора 2; 13.7 - выходной сигнал устройства. Детектор огибающей однополярного сигнала работает следующим образом.Входное напряжение (входной сигнал) подается на входы первого 1 и второго 2 пиковых детекторов (пиковый детектор может быть выполнен, например, на эмиттер 5 10 15 20 25 30 35 40 45 ном повторителе, нагруженном на конденсатор). С выходов пиковых детекторов (с первых выходов конденсаторов) напряжение (выходной сигнал) через диоды блока 3 выделения максимального...

Номер патента: 1631710

Опубликовано: 28.02.1991

Автор: Турченков

МПК: G05B 1/00, H03K 5/24

Метки: двухпороговый, компаратор, модулю

...При отсутствии входных напряжений или же их одновременного наличия нэ двух входах с выходов элементов 4 и 5 неравнозначности напряжения отсутствуКомпэраторы 1 - 3 имеют два уровня напряжений "+" или "-", в качестве, например, которых можно использовать операционные усилители,При отсутствии или наличии напряжения отрицательной полярности на входной шине 8 менее величины первого порогасрабатывания, который задается делителем напряжения б, с выходов компараторов 1 и 2 - напряжения положительной полярности, тогда как с выхода компаратора 3 - напряжение отрицательной полярности. При этом на выходе элемента 5 неравнозначности формируется положительное напряжение, которое через насыщенный транзистор 10 поступает на выходную шину 11 Овых 1,...

Номер патента: 1631709

Опубликовано: 28.02.1991

Автор: Турченков

МПК: G05B 1/01, H03K 5/24

Метки: двухпороговый, компаратор

...работает следующим образом.фйДвухпороговый элемент производит сравнения между собой двух сигналов на шинах 4 и 5 на любом уровне этих напряжений относительно общей шины,При напряжении на шине 5 меньше первого порога срабатывания, величина которого задается током источника тока 13, протекающего через резистор 7 и источник входного напряжения, напряжение с выхо 1631709да элемента 11 сравнения - высокое положительное, а напряжение с выхода элемента 10 сравнения - близко к нулю, в связи с чем на выходной шине 1 имеется постоянное напряжение положительной полярности, вследствие нахождения транзистора 14 в насыщенном состоянии из-за протекания тока базы транзистора 14 через резистор 8 и выход элемента 10 сравнения,Если разность напряжений...

Номер патента: 1631473

Опубликовано: 28.02.1991

Автор: Турченков

МПК: G01R 31/26

Метки: транзисторов

...испытуемый транзистор не подключен к клеммам 1 - 3 и на клемму 4 не подано напряжение от источника опорного напряжения, на четвертый вход 16 элемента 12 неравнозначности поступает напряжение с выхода источника напряжения, подключенного к клемме 30 через резистор 19, Через дели -. тель 9 это напряжение прикладывается к инвертирующему входу третьего компаратора, в связи с чем на его выходе формируется напряжение противоположной полярности.Элемент 12 неравнозначности Формирует на своем выходе напряжение положительной полярности, когда на его входах имеются напряжения разной полярности, и напряжение, близкое к нулю, когда на его входах напряжение одной и той же полярности. В рассмотренном случае на выходе элемента не- равнозначности...

Номер патента: 1624712

Опубликовано: 30.01.1991

Автор: Турченков

МПК: G05F 5/00

Метки: изменения, ограничитель, скорости

...происходит насыщение операционного усилителя 5. Ток коллектора транзистора 6 определяется сопротивлением резистора 13 и разностью между выходным напряжением насыщенного усилителя 5 и напряжением с выхода делителя напряжения, образованного резисторами 11, 12. В этом режиме конденсатор 10 заряжается неизменной величиной постоянного тока;5 10 15 20 25 30 40 45 50 55 поэтому скорость изменения выходного напряжения Овых не может быть больше заданной.Если входное напряжение Овх уменьшается, на выходе операционного усилителя 5появляется напряжение отрицательной полярности. Конденсатор 10 разряжается через диод 9, коллектор-эмиттерный переходтранзистора 7 и резистор 13.В случае резкого уменьшения Овх операционный усилитель 5 насыщается и на...

Номер патента: 1624672

Опубликовано: 30.01.1991

Авторы: Косач, Панов, Турченков

МПК: H03K 5/08

Метки: ограничитель, регулируемый

...4,второй вывод которого соединен сшиной 5 управления.Устройство работает следующим образом.При напряжении Б на входнойОХшине 6, меньшем напряжения на шине 5управления, на аноде диода 9 и като-.де диода 8 величины.напряжений равны напряжению 11, которое подаетсячерез. резистор 4. На катоде диода 9напряжение. равно напряжению насыще 40.ния операционного усилителя 1 положительной полярности, которое всегдабольше напряжения Г на шине 5 уп-.3равления, конденсатор 2 заряжен доразности указанных напряжений, а диод8 смещается в обратном направлениина величину .напряжения П,В момент формирования переднегофронта входного импульса Б на уровне Б происходит начало перехода операционного усилителя 1 иэ режима на 50сыщения в режим линейного...

Номер патента: 1620988

Опубликовано: 15.01.1991

Автор: Турченков

МПК: G05B 11/26

Метки: широтно-импульсного, электромагнитом

...по своей величине боль. ше порога порогового элемента 8, по.этому на его выходе начиная с момента времени 11 напряжение ц отсутствует.55В момент времени С ток 1 в обмот-,ке эле ктр омагнита дос ти гает такой величины, при которой начинается движение якоря (штока) электромагнита. Во время движения якоря электромагнитаскорость нарастания тока в обмоткеэлектромагнита уменьшается, а в злектромагнитах некоторых типов даже становится отрицательной,. Напряжение с выхода элемента 7 становится меньшим, чем напряжение порога, и поэтому на выходе порогового элемента в момент времени 1 Формируется высокий положительный потенциал. Перепадом этогонапряжения триггер 9 устанавливается в состояние, при котором на его выходе напряжение...

Номер патента: 1619393

Опубликовано: 07.01.1991

Автор: Турченков

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...на шине 12 триггер 11 находится в состоянии, при котором напряжение на его выходе близко нулю, поэтому близко нулю напряжение на выходе операционного усилителя 1 и на обкладках конденсатора 2. Транзисторы б и 8 закрыты. Компаратор 13 внутренней регулировкой устанавливается так, что при отсутствии напряжения на шине 14 напряжение на его выходе также отсутствует. При наличии напряжения Ии поступлении тактового импульса Ит на шину 12 на выходе триггера 11 устанавливается высокий потенциал. На шине 15 через элемент ИЛИ 10 формируется передний фронт выходного импульса. Положительный потенциал с выхода триггера 11 приводит к формированию положительного потенциала на выходе операционного усилителя 1, при этом через двуполярный источник 4 тока...

Номер патента: 1617583

Опубликовано: 30.12.1990

Автор: Турченков

МПК: H02M 7/217

Метки: выпрямитель, двухполупериодный, трехфазный

...1, каждая фаза вторичной обмоткикоторого подключена к эмиттеру одного изтрех транзисторов 2-4 р-и-р-типа и эмиттеру одного из трех транзисторов 5-7 п-р-нтипа, Коллекторы транзисторов 2-4соединены с анодами соответствующих диодов 8-10, катоды которых объединены иобразуют первый выходной вывод, Второйвыходной вывод образован объединеннымиколлекторами транзисторов 5-7. Между выходными выводами включена нагрузка 11.Транзисторы 2-4 образуют с транзисторами 5 - 7 три пары транзисторов, причем вкаждой такой паре транзистор р-и-р-типа итранзистор и-р-и-типа находятся в различных фазах и соединены базами через соответствующий из резисторов 12-14,Выпрямитель работает следующим образомПоложительным напряжением на вторичных обмотках...

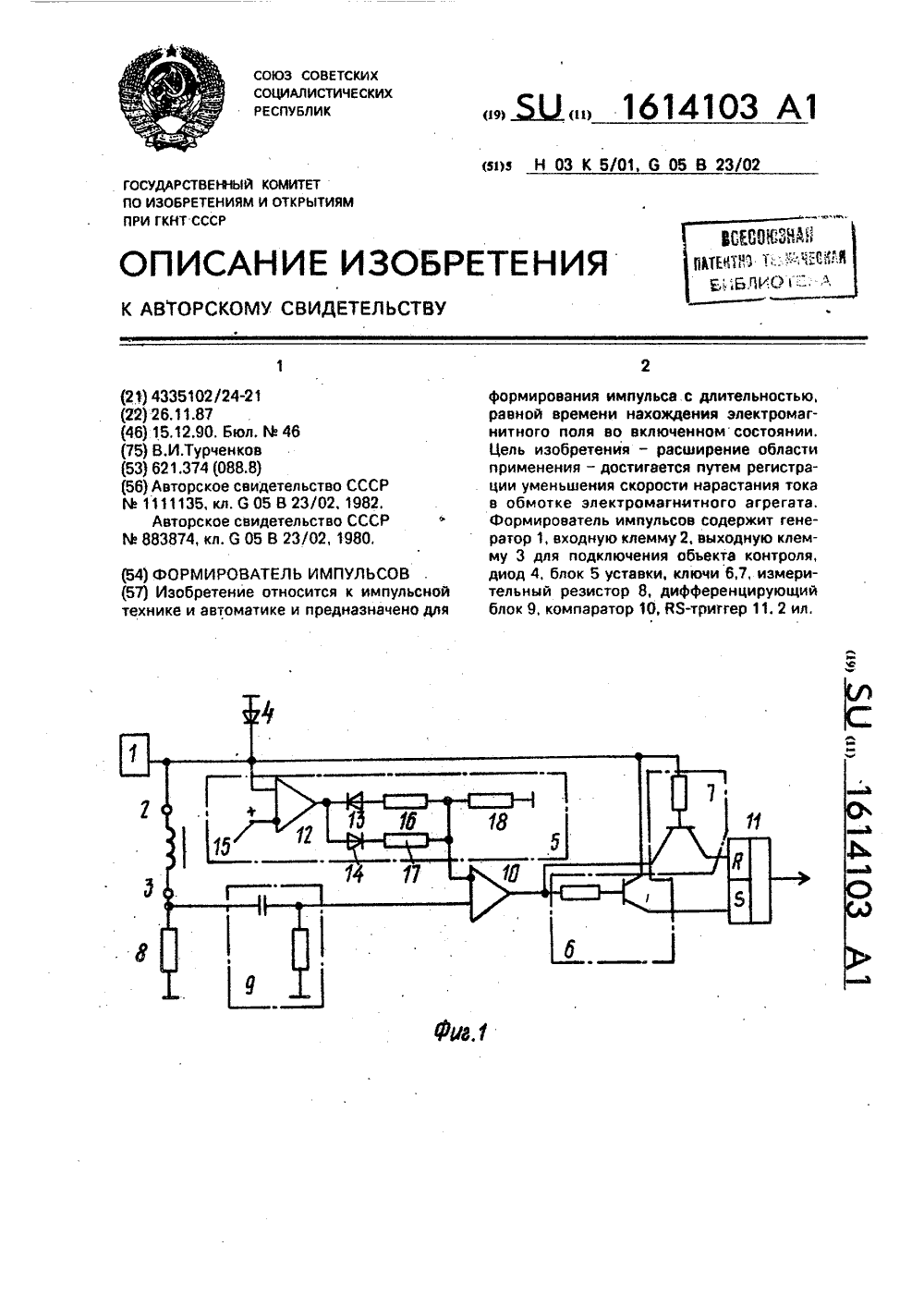

Номер патента: 1614103

Опубликовано: 15.12.1990

Автор: Турченков

МПК: G05B 23/02, H03K 5/01

Метки: импульсов, формирователь

...электроагрегата останавливается на упор и ток в обмотке вновь начинает возрастать, Замыкается ключ 6, и на его выходе вновь формируется высокий потенциал, которым подтверждается включенное состояние ЯЯ- триггера И. В момент т 4 скорость нарастания тока уменьшается настолько, что напряжение с выхода дифференцирующего блока 9 цепи становится меньше напряжения с выхода блока 5 уставки, а напряжение на выходе компаратора 10 становится равным нулю. В момент т 5 формируется задний фронт входного импульса, ключ 7 замыкается, напряжение с выхода компаратора 10 остается близким нулю из-за того, что напряжение на выходе блока 5 уставки имеет отрицательнуа полярность, в то же время из-за снижения тока через обмотку электроагрегата на выходе...

Номер патента: 1612268

Опубликовано: 07.12.1990

Автор: Турченков

МПК: G01R 31/26

Метки: полупроводниковых, приборов

...выход генератора 4 соединен с щупом 1, а между вторым выходом генератора 4 и земляной шиной включен элемент 5,1 индикации.Устройство работает следующим образом.На первом и втором выходах генератора 4 формируются импульсные последовательности в противофазе с уровнями,акаэ 3829 Тираж 560 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб 4/5 здательский комбинат "Патент", г. Ужгород, ул.Гагарина,оизводств соответствующими нулевому напряжению, и например, положительному напряжению Е,При проведении контроля биполярного транзистора последний своими тремя выводами подключается к щупам 1-3. При этом база транзистора подключается к щупу 1, а коллектор и эмиттер соответственно,...

Номер патента: 1608790

Опубликовано: 23.11.1990

Автор: Турченков

МПК: G05B 1/01, H03K 5/24

Метки: компаратор

...шины 2 к источнику опорного напряжения О оп, например, 10 В токи источников 5 и б токовсоздадут на резисторах 7 и 8 падение напряжения, например, отличающееся от источника опорного напряжения Овх на 10;ь, т,е.в данном примере 1 В, причем на резисторе8 это напряжение положительное, а на резисторе 7 отрицательное, поэтому на инвертирующем входе ком паратора 3напряжение равно 9 В, а на инвертирующемвходе компаратора 4 напряжение в данномпримере равно 11 В.Если величина напряжения на входнойшине 1 Овх менее 9 В, то с выходов компараторов 3 и 4 напряжение равно О, поэтомуравно 0 и напряжение на выходной шине 10,В том случае, если напряжение Овх находится в допуске, т,е. между 9 и 11 В,свыхода компаратора 3 напряжение равно"Лог.1", а на...

Номер патента: 1608788

Опубликовано: 23.11.1990

Автор: Турченков

МПК: H03K 4/08

Метки: изменяющегося, линейно, формирователь

...вход операционного усилителя 1 соединен с общей шиной, а инвертирующий вход с первым выводом конденсатора 4, источником 5 тока, выходной шиной 7 и змиттером транзистора 3, коллектор которого соединен с источником 6 напряжения. Второй вывод конденсатора 4 соединен с общей шиной.Формирователь работает следующим образом,В отсутствии импульсов на входной шине 9 токисточника 5 тока протекает через эмиттер - коллектор транзистора 3. Вследствие глубокой отрицательной обратной связи. на инвертирующем входе операционного усилителя 1 нулевой потенциал,Для нормальной работы формирователя напряжение на открытом диоде 8 должно быть больше напряжения на прямосмещенном переходе база - эмиттер, что может быть обеспечено подбором диода 8 либо...

Номер патента: 1601751

Опубликовано: 23.10.1990

Автор: Турченков

МПК: H03K 4/06

Метки: треугольной, формирователь, формы

...1. Источник двухполярного напряжения прямоугольной формы первым выводом соединен с шиной нулевого потенциала (не показано), а вторым, т.е. выходным, выводом 9 - с другими выводами резистора 4 смещения и токоограничивающего резистора 5. Разделительный диод 6 включен между коллекторами транзисторов 1 и 2 в направлении, совпадающем с направлением тока через транзистор 2, Ограничитель 8 обратного напряжения подключен параллельно формирующему конденсатору 7,Устройство работает следующим образом,В момент времени о (фиг.2) на выводе 9 имеется отрицательный потенциал входного напряжения Овх, а полярность выходнОго напряжения Овых положительная. При этом ограничитель 8 заперт, транзистор 2 тока не проводит, диод 6 смещен в обратном направлении....

Номер патента: 1598139

Опубликовано: 07.10.1990

Автор: Турченков

МПК: H03K 5/19, H03K 5/26

Метки: длительности, импульсов, максимальной, селектор

...схема устройства.Селектор содержит источник 1 тока, пороговый элемент 2, конденсатор3, транзистор 4, резистор 5, выходную шину 6 операционный усилитель7, управляемый ограничитель 8, шину9 управления,и входную шину 10. 15Первый вывод конденсатора 3 соединен с выходом источника. 1 тока,первым выводом порогового элемента2 и инвертирующим входом операционного усилителя 7, а второй вывод - 2 Ос общей шиной. Неинвертирующий входоперационного усилителя 7 соединенс выходом управляемого ограничителя8, вход управления которого соединенс шиной 9 управления, а вход - с 25входной шиной 10 и эмиттером транзистора 4, коллектор которого соединен с выходной шиной 6, а база -с первым выводом резистора 5, второйвывод которого соединен с выходом 3...

Номер патента: 1598138

Опубликовано: 07.10.1990

Автор: Турченков

МПК: G05B 1/01, H03K 5/24

Метки: компаратор

...первому выводу конденсатора11, вторым выводом соединенного собщей шиной.Компаратор работает следующим образом.В момент времени С, конденсатор11 заряжен до величины напряженияУ. Величина напряжения Б , положительной полярности более П ьи поэтому на выходе элемента 13 срарненйя напряжение положительное, Транзисторы 4 и 5 заперты, напряжение навыходной шине 9 отсутствует.В момент С,.поступает на шину 8передний фронт тактового импульса55Б транзисторы 4 и 5 открываютсяти на выходной шине 9 сформируетсяпередний Фронт выходного импульса. С выхода цепи 14 однонаправленной обратной связи начинает протекать ток, от которого конденсатор 11 заряжает-ся. Этот ток значительно больше тока источника 10, в связи .с чем он является определяющим для...

Номер патента: 1598107

Опубликовано: 07.10.1990

Автор: Турченков

МПК: H03D 1/16

Метки: амплитудный, детектор

...запоминающего конденсатора 5, блок Ь выбора наи большего значения напряжения, состоящий из первого и второго ОУ 7 и 8, первого и второго диодов 9 и 10, и генератор 11 двух последовательностей, сдвинутых одна относительно другой на половину периода импульсов нормированного тока. Амплитудный детектор работает следующим образом. 07 4В момент времени поступления импульса нормированного тока с соответствую. щего выхода генератора 11 (фиг.2 б,в)конденсатор 5 соответствующего пикового детектора 1 или 2 разряжается доуровня мгновенного значения напряженияЬ И). Поскольку импульсы нормированного тока формируются на выходах генератора 11 поочередно во времени (фиг.2 г,д), то на одном иэ конденсаторов5 напряжение остается неизменным навремя действия...

Номер патента: 1594679

Опубликовано: 23.09.1990

Автор: Турченков

МПК: H03K 5/04

Метки: длительностей, импульс, импульсов, одиночный, суммы

...В исходном состоянии сцвпговый регистр,б находится в нулевом состоянии.С приходом первого входного импуль-,1 са на шину 5 элемент 2 совпадения начинает пропускать на суммирующий вход счетчика 1 импульсы опорной частоты, По заднему Фронту первого входного импульса в первый разряд регистра б д сдвига записывается логическая единица и одновременно с этим на суммирующий вход счетчика 1 прекращаетсяпоступление импульсов, С приходом второго импульса в течение времени дли 50 тельности этого импульса вновь счетчик записывает импульсы и по заднему Фронту логическая единица переписывается в следующий разряд регистра 6 сдвига. По заднему Фронту и-го импульса на Б-м выходе регистра Ь сдвига появляется логическая единица, т.е....

Номер патента: 1589375

Опубликовано: 30.08.1990

Автор: Турченков

МПК: H03F 1/52, H03K 5/02

Метки: защиты, ключевого, усилителя

...тока, пороговый элемент 5, блок 6 задержки и Р-триггер 7,Устройство защиты ключевого усилитЕля работает следующим образом.До момента прихода переднего фронта входного импульса Р-триггер 7 установлен в положение, при которомна его выходе формируется высокоенапряжение. Входной управляемый ключ1 открыт, После прихода переднегофронта входного импульса на датчике4 тока нарастает ток, причем крутизна его нарастания зависит от инерционности ключевого усилителя 3 и нагрузки 2,Через временной интервал, заданныйпостоянной времени блока 6 задержкина его выходе формируется переднийфРонт импульса. Если нагрузке 2 исправна, то напряжение на выходе датчика 4 тока внутри временного интервала, заданного блоком 6 задержки,.меньше величины опорного...

Номер патента: 1584073

Опубликовано: 07.08.1990

Автор: Турченков

МПК: H03D 13/00, H03K 9/00

Метки: дискриминатор, фазовый

...комитега по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушскэя наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Изобретение относится к радиотехникеи измерительной технике и может быть ис пользовано для определения разности фаз, двух сигналов.Цель изобретения - упрощение путемисключения операции логического инвертирования.На чертеже представлена принципиальная электрическая схема предлагаемогофазового дискриминатора.Фазовый дискриминатор содержит Отриггер 1, первый диод 2, первый резистор3, первый транзистор 4, второй диод 5, вто рой резистор 6 и второй транзистор 7,Фазовый дискриминатор работает следующим образом,Пусть сигнал на первом входе дискри.минатора опережает по фазе сигнал на...

Номер патента: 1582349

Опубликовано: 30.07.1990

Автор: Турченков

МПК: H03K 17/68

Метки: выключатель, переменного, сигналов

...шине13.Выключатель сигналов переменноготока работает следующим образом.50При наличии. на шине 1 напряжения,например, положительной полярностина втором выходе формирователя 3парафазных сигналов также имеет место напряжение положительной поляр 55ности, которое, поступая на неинвертирующий вход усилителя 2, Формируетна его выходе напряжение положитель,ной полярности, от которого диод 4 смещается в обратном направлении.Одновременно на первом выходе формирователя 3 Формируется напряжениеотрицательной полярности, котороесмещает диод 5 в обратном направлении. Величины напряжений смещениядиодов 4 и 5 в обратном и их проводимости направлениям должны бытьбольше максимальной величины входного напряжения, поступающего на шину 1 Ч,В этом режиме...

Номер патента: 1580546

Опубликовано: 23.07.1990

Автор: Турченков

МПК: H03K 5/19, H03K 5/26

Метки: длительности, импульсов, максимальной, селектор

...которого соединен с входной шиной 2 селектора, управляемыйформирователь 3 импульсов по длительности, компаратор 4 напряжения, инвертирующий вход которого соединен с шиной 5 управления и управляющим входомформирователя 3 импульсов по длительности, а неинвертирующий вход - свыходом формирователя 1 ЛИН,и элементИЛИ 6,. первый вход которого соединенс выходом компаратора 4 напряжений ивходом формирователя 3 импульсов подлительности, второй вход - с выходом 25формирователя 3, а выход - с выходнойшиной 7 селектора.Селектор работает следующим образом.При наличии на входе импульсов сдлительностью, меньшей заданной величины, амплитуда нелинейно изменяющегося напряжения на выходе формирователя 1 ЛИН не достигает напряжения,поданного на шину 5...

Номер патента: 1580544

Опубликовано: 23.07.1990

Авторы: Косач, Рыбин, Турченков, Худобин

МПК: H03K 5/19

Метки: длительности, допускового, импульсов

...11 положительной полярности,Усоответствующее значению порога допускового контроля длительности, по 55 этому на выходе операционного усилителя 1 О имеется напряжение положительной полярности. Диод 9 смещен в обратном направлении, и ток через резистор 8 отсутствует.Во время прихода импульса Б нашину 1 на выходе операционного усили-.теля 5 формируется напряжение положительной полярности, которое смещаетдиод 6 в обратном направлении, и токот генератора 2 начинает заряжатьконденсатор 3 (фиг.2,а,б). Напряжениена инвертирукщем входе операционногоусилителя 10 непрерывно повышается Если длительность входного импульса 0ниже заданного значения, напряжениена инвертирующем входе операционногоусилителя 1 О за время длительностивходного импульса не...

Номер патента: 1575306

Опубликовано: 30.06.1990

Автор: Турченков

МПК: H03K 19/00

Метки: сравнения, элемент

...26.Работу элемента равнозначностирассмотрим в соответствии с приведенной на фиг. 2 таблицей.При наличии на всех шинах 1-3 напряжения положительной полярности напряжение на выходе компаратора 18 положительной полярности, напряжениес выхода компаратора 19 также положительной полярности из-за того, чтона его неинвертирующем входе. напряжение близко величине напряжения источника входных импульсов У , которыепоступают на шину 1, тогда как напряжение с выхода делителя напряжения,образованного резисторами 13 и 14,меньшее по своей величине.Минимальная величина напряженияс выхода делителя устанавливает несколько большей величины Ц /и(п),где п число входных шин.На инвертирующем входе компаратора 19 напряжение превышает по своейвеличине указанную...

Номер патента: 1569902

Опубликовано: 07.06.1990

Автор: Турченков

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...входногонапряжения, Если оно увеличивается,конденсатор 7 заряжается через ОУ1 и открытый диод 5, если уменьшает-ся, конденсатор 7 разряжается черезОУ 2 и диод 6. Ь 5При переходе устройства в режимхранения напряжения на прямом и инверсном ныходах источника 8 парафазного напряжения меняют полярность напротивоположную по отношению к режиму выборки, Тогда через открытые диоды 3 и 4 на неинвертирующиевходы ОУ. 1 и 2 поступает соот-.ветственно отрицательное и положительное напряжение, большее повеличине,. чем напряжение на входеустройства и на конденсаторе 7. ОУ 1и 2 входят в режим насыщения, причемвыходное напряжение ОУ 1 максимальное отрицательное, а на выходе ОУ 2 - максимальное положительное, Диоды 5 и 6при этом закрыты, и с...

Номер патента: 1555692

Опубликовано: 07.04.1990

Автор: Турченков

МПК: G01R 31/26

Метки: более, инверсным, коэффициентом, транзистора, усиления

...напряженияна выходе ключа 9 индикатор 10 указывает на брак. Например, загораетсясветодиод "Брак",1 ООпределение типа проводимости проверяемого исправного транзистора происходит в тот полупериод разнополярных импульсов, при котором проверяемый транзистор насыщается,Если к 15клемме ) подсоединена база, то напряжение между клеммами 2 и 3 равнонапряжению между коллектором и эмиттером насыщенного транзистора, Приподсоединении к клемме 1 эмиттера 20или коллектора проверяемого транзистора напряжение между клеммами 2и 3 равно падению напряжения на базовом переходе, При малых токах базыоно всегда больше падения напряжения 25между коллектором и эмиттером насыщенного транзистора. Таким образом, полярности напряжения с выхода генератора 4...

Номер патента: 1539958

Опубликовано: 30.01.1990

Автор: Турченков

МПК: H03D 13/00

Метки: дискриминатор, фазовый
