Усилитель-формирователь импульсов

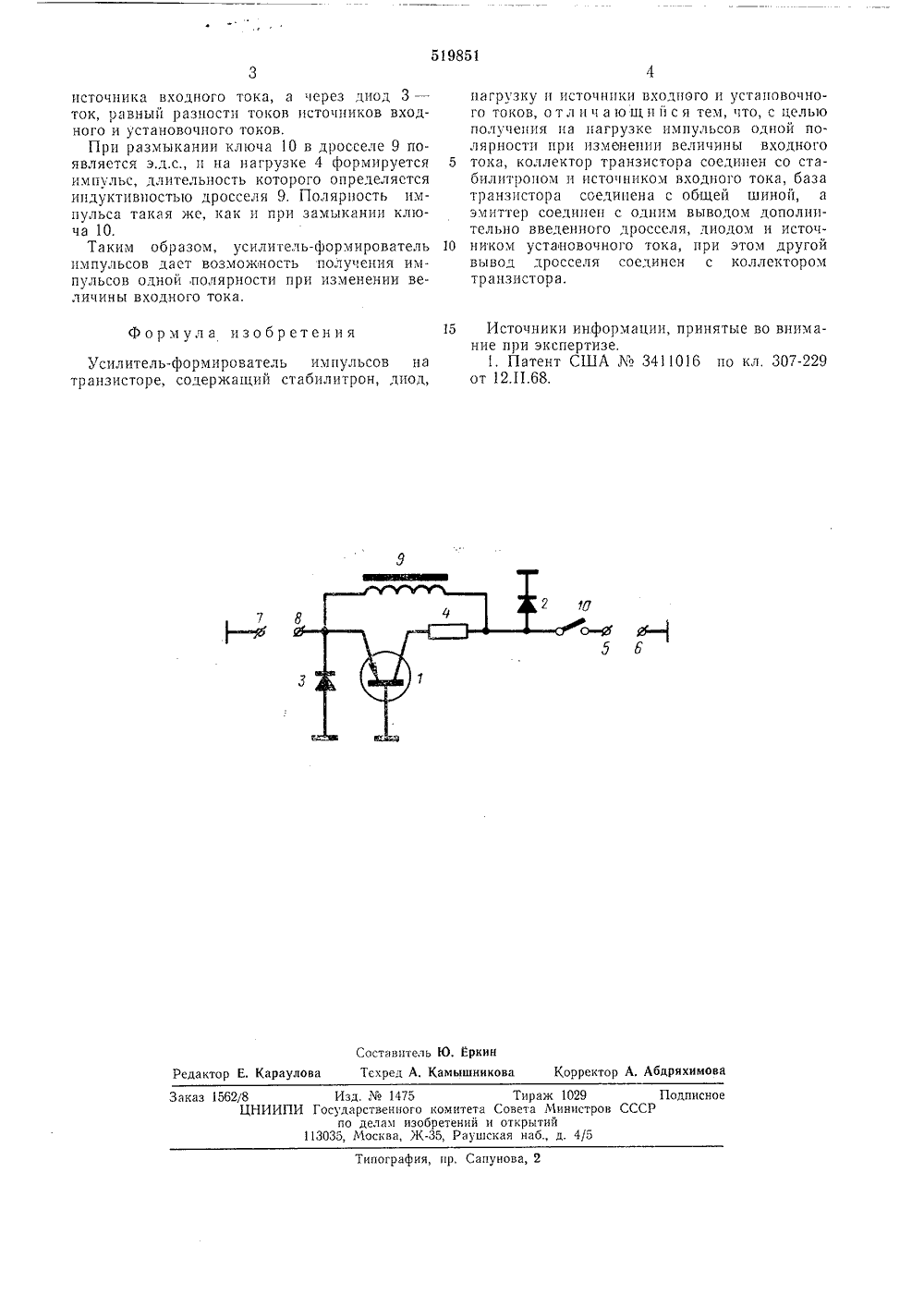

"(и)-Я 985 1 Союз Советских Социалистических Республик(23) ПриоритетОпубли ков а но 30,06.71 ата опубликования Гасударственные комитет овета й 1 иннстров СССРпо лелем изобретеннй н открытий ллетень Ме 24 3) УДК 621.373.5(088.8) исания 27.07.76 72) Автор изобретеш И. Турченко 71) Заявител 4) УСИЛИТЕЛЬ-ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относигся к радиотехнике и может быть использовано для получения импульсов малой длительности из перепадов тока или из импульсов большой длительности.Известен усилитель-формирователь импульсов на транзисторе, содержащий стабилитрон, диод, нагрузку и источники входного и установочного токов 11.Цель изобретения - получение на нагрузке импульсов одной полярности при изменении величины входного тока,Для этого в предлагаемом усилителе-формирователе коллектор транзистора соединен со стабилитроном и источником входного тока, база транзистора соединена с общей шиной, а эмиттер подключен к одному выводу дополнительно введенного дросселя, диоду и источнику установочного тока, при этом другой вывод дросселя соединен с коллектором транзистора.. На чертеже приведена принципиальная электрическая схема предлагаемого усилителя-формирователя импульсов,Усилитель-формирователь содержит транзистор 1 стабилитрон 2, диод 3, нагрузку 4 и источники входного и установочного токов, подключаемые соответственно к клеммам 5, би 7,8.Коллекторбилитроном иключаемым к гранзистора 1 соединен со стаисточником входного тока, подклеммам 5, 6. Ваза транзистора 1 соединена,с общей шиной, а эмиттер - с одним выводом дросселя 9, диодом 3 и источником установочного тока, подключаемым к клеммам 7, 8, Другой вывод дросселя 9 под ключен к коллектору транзистора 1.Усилитель-формирователь импульсов работает следующим образом.Транзистор 1 находится в режиме насыщения, когда величина установочного тока боль ше величины входного тока, Если величинаустановочного тока меньше величины входного тока, то транзистор 1 находится в режиме отсечки.Входной ток подается на коллектор транзи стора 1 при замыкании ключа 10. Дроссель 9в момент включения входного тока имеет большое сопротивление. На нагрузке 4 формируется импульс, полярность которого такова, что на коллекторе транзистора 1 напряже ние менее отрицательно, чем в точке соединения нагрузки 4 с дросселем 9, Величина тока через нагрузку 4 примерно равна установочному току.В момент скачка тока через стабилитрон 2протекает ток, примерно равный разности токов источников входного тока и установочного тока. После начала скачка происходит увеличение тока через дроссель 9, уменьшение тока через транзистор 1 и нагрузку 4,Спустя некоторое время, транзистор 1 за.крывается, через дроссель 9 протекает ток519851 Формула изобретения Составитель Ю. Еркиндактор Е. Караулова Текред А. Камышникова Корректор А. Абдряхимов 15628 Изд.1475 Тираж 1029 ЦНИИПИ Государственного комитета Совета Министров по делам изобретений н открытий 113035, Москва, Л(-35, Раушская наб., д. 4/5Зак одписное ипография, пр. Сапунова,источника входного тока, а через диод 3 - ток, равный разности токов источников входного и установочного токов.При размыкании ключа 10 в дросселе 9 появляется э,д.с., и на нагрузке 4 формируется импульс, длительность которого определяется ипдуктцвностью дросселя 9. Полярность импульса такая же, как и при замыкании ключа 10.Таким образом, усилитель-формирователь импульсов дает возможность получения импульсов одной полярности при изменении величины входного тока,Усилитель-формирователь импульсов натранзисторе, содержащий стабилитрон, диод,нагрузку ц источники входного и установочного токов, отл ц чающий с я тем, что, с целью получения на нагрузке импульсов одной полярности при изменении величины входного 5 тока, коллектор транзистора соединен со стабилцтроцом и источником входного тока, база транзистора соединена с общей шиной, а эмиттер соединен с одним выводом дополнительно введенного дросселя, диодом и источ ником установочного тока, при этом другойвывод дросселя соединен с коллектором транзистора. 15 Источники информации, принятые во внимание при экспертизе.1. Патент США М 3411016 по кл, 307-229от 12.П.68.
