Третьяк

Номер патента: 886286

Опубликовано: 30.11.1981

Авторы: Гильман, Третьяк, Ушаков

МПК: H04L 5/06

Метки: информации, приема-передачи

...не показан) . Усилитель 36286 4Предлагаемый способ позволяетуменьшить краевые искажения и обеспечивает упрощение устройства приемапередачи информации. 388 усиливает токи передаваемых частот до уровня, необходимого для передачи в канал связи.Дифференциальный блок 4 обеспечивает переход с четырехпроводной на двухпроводную линию канала связи. Усилитель 5 усиливает приходящие из канапа связи токи частот приема. Фильтр 6 служит для выделения токов частот второго подканала, Усилитель- ограничитель 7 осуществляет усиление- ограничение по амплитуде токов принимаемых частотпреобразуя их из синусоидальных в прямоугольные импульсы. Частотный детектор 8, настроенный на частоты второго подканала, производит детектирование...

Номер патента: 861132

Опубликовано: 07.09.1981

Авторы: Мазяр, Третьяк

МПК: B60N 1/04

Метки: безопасное, сиденье, средства, транспортного

...посредством горизонтальной оси, закреплены звенья 12, на свободных концах которых закреплена дополнительная опорная площадка 13, образующая дополнительную ступеньку. В верхней части панелей 5 и 6 установлены упоры 14, ограничивающие поворот передних стоек 9. Задние стойки 3 шарцирцо связаны с полом посредством пальцев 15, закрепленных на кронштейнах 16, а передние стойки 9 опираются на пол через быстро- разъемные соединения, состоящие из установленных во втулках 17 фиксаторов 18, которые подпружинены цилиндрической пружиной 19, опирающейся своими торцами в рукоятки 20, установленные на фиксаторах 18. Рукоятки 20 имеют возможность перемещаться в пазах а передней отбортовки основной опорной площадки 11. К полу транспортного...

Номер патента: 849545

Опубликовано: 23.07.1981

Авторы: Виленчик, Девятовский, Зверев, Кривошеев, Макарова, Савин, Третьяк

МПК: H04N 7/02

Метки: значениюфлюктуационной, отношенияразмаха, помехи, сигнала, эффективному

...обрабатывать не менее трех смежных строк. Для случая трех смежных строк (и = 3) оптимальными коэффициентами являются со= с 4= 1, Ы= -2. Г 1 ри этом в импульсном межстрочном фильтре б формируются разности межстрочных разностей 1 = а + а2 а 1 . Такой импульсный межстрочныи фильтр 6 относительно просто реализуется и эффективно выделяет помеху из смеси ТВ сигнала и помехи.Синхроселектор 1 осуществляет выделение кадровых и строчных синхроимпульсов ТВ сигнала, которые определяют временные соотношения сигналов управления, формируемых блоком 2 управления. Измерение отношения сигнал/помеха производится по принципу измерения мощности помехи при фиксированном размахе сигнала, Поэтому цикл измерения состоит из цикла нормализации сигнала и цикла...

Номер патента: 849529

Опубликовано: 23.07.1981

Авторы: Третьяк, Туманович, Ушаков

МПК: H04M 1/24

Метки: имитации, канала, теле-фонного

...9 н 10 и пороговый блок 11.Устройство работает следующим образом.8495При испытаниях к первой искусственной .линии 1 подключается передатчик, а к второй искусственной линии 7 - приемник испытуемой аппаратуры (передатчик и приемник на чертеже не пока 5 заны). Информационный сигнал в первой искусственной линии 1 подвергается затуханию, в блоке 2 - преобразованию частот. В блоках 3 и 4 информационный сигнал подвергается соответ- О ствующим искажениям, а в смесителе 5 смешивается симпульсными помехами и шумами, которые имели место в реаль- ном канале. Это происходит путем выделения во втором фильтре 1 О помех 1 и шумов, поступаквцих вместе с испытательным сигналом от источника 8, С выхода смесителя 5 информационный сигнал поступает в...

Номер патента: 844561

Опубликовано: 07.07.1981

Авторы: Горячкин, Калинин, Третьяк

МПК: B66D 1/36

Метки: барабан, лебедки, прижима, укладкиканата

...торцах, расстояние между которыми меньше расстояния между ребордами барабана. В теле катушки 4 ус тановлен шариковый пружинный фиксатор 8 (фиг. 3), а на концах оси 5 рычагов выполнены кольцевые канавки для фиксатора.Устройство работает следующим образом. 10После укладки первых двух витков каната на барабан катушка 4 (фиг. 2) устанавливается таким образом, чтобы она своими ребордами охватывала два витка. Под воздействием пружины 6 (фиг. 1), на по- ц воротные рычаги 1 катушка прижимает канат к барабану и витки друг к другу, При дальнейшей укладке каната на барабан катушка 4 (фиг, 2) одной ребордой обкатывается в углублении между двумя вит ками каната, перемещаясь на оси 5 параллельно оси барабана, чем удерживается от самопроизвольного...

Номер патента: 843088

Опубликовано: 30.06.1981

Автор: Третьяк

МПК: H02H 7/10

Метки: защиты, преобразователя, тиристорно-го

...преобразователя содер;кащее дуговой коммутатор,гасящий конденсатор схемой зарядаи диоды 1),Недостатком этого устройства является егосложность.Наиболее близким по техническим средствами достигаемому результату является устройство для защиты тнристорного преобразователя,содержащее коммутирующий вентиль и гасящую цепь из последовательно соединенныхконденсатора, реактора и диода, катод которого соединен с положительным зажимом постоянного тока преобразователя 2).Недостатком этого устройства является не.достаточное быстродействие.Цель изобретения - повышение быстродейст. Поставленная цель достигается тем, что стройство снабжено тремя диодами, аноды3 843088 а туру 11, 13, 12, 11 не заряжается до напря тиль и гасящую цепь из...

Номер патента: 842078

Опубликовано: 30.06.1981

Авторы: Влезько, Воробьева, Гелета, Дохолова, Золотарев, Кармышов, Кравченко, Летичевская, Панченко, Строгий, Третьяк

МПК: C05B 1/06

Метки: аммофоса

...настадии нейтрализации фосфорной кислоты позволяет получить аммофос с 45высоким содержанием нодной формыРО и использовать химическую энергйю серной кислоты - примеси в фосфорной кислоте; при этом разложениемонокальцийфосфата идет полностью,в результате чего унеличивается количество Фосфорной кислоты в процессе и, следовательно, аммофоса безосновных затрат на производство фосфорной кислоты,55Введение монокальцийфосфата снижает на 1 влажность аммофосной пульпы, что улучшает работу грануляционно-сушильного аппарата (меньше залипаний и чистки). В известном способе готовый продукт (аммофос) содержит, Ъ: Р 10 общая 45, 7; Р 20 усвояемая 44,9; Р 2 О; водная 30,1; азот8,2; влага 1 . ОтношениеРтОводн.РОусв. 65 П р и м е р, 1, В...

Номер патента: 836164

Опубликовано: 07.06.1981

Авторы: Дремин, Маргулис, Потапов, Третьяк, Трухин, Черных, Яковлев

МПК: C22B 1/16

Метки: горнах, машин, обжиговых, режимав, теплового, термообработкиокатышей

...друг от друга.Целью изобре повышение качества задан- ЗО ного теплового836164 Формула изобретения Составитель А. АбросимовРедактор Е. Братчикова Техред С.Мигунова Корректор Н.Швыдкая Эаказ 2838/14 Тираж 681 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-. 35, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Для этого отношение расходов воздуха горения через пару противоположных горелок секции устанавливают обратно пропорциональным отношению расходов воздуха разбавления.При работе обжиговой машины по показаниям стационарных контрольноизмерительных приборов находится . секция горна с парой противоположных горелок, разряжение в которой меньше по сравнению с...

Номер патента: 830155

Опубликовано: 15.05.1981

Авторы: Аринкин, Самусевич, Третьяк

МПК: G01K 17/08

Метки: величины, тепловогопотока

...потока. Так как массовый расход газа при помощи регулятора 3 поддерживается постоянным то проис1 О ходит увеличение давления газа в полости А перед пористыми стенками, необходимое для проталкивания возрастающего при нагреве объема газа. При помощи измерителя 5 давления определяют величину повышения давления в. 15 полости А, Считается, что в полости В (внутри камеры) давление не повышается. Если происходит повышение давления и в камере В, то необходим еще один измеритель давления для из- що мерения давления в камере В,чтобы определить величину повышения давления газа только эа счет теплового расширения при прохождении через пористую структуру стенки 1, Величина повышения давления охлаждающего газа со стороны входа в пористую стенку...

Номер патента: 829642

Опубликовано: 15.05.1981

Авторы: Гелета, Горина, Золотарев, Марьянчик, Панкратова, Потапенко, Сафронов, Третьяк

МПК: C09C 1/02

Метки: бумаги, наполнителя

...при 180-280 ОС и высушивают до полнбго отсутствия адсорбционной влаги. Затем высушенный нацолнитель смешиваютс оставшимися40-60 влажного наполиителя. Приэтом полугидрат гипса Са 50 в 0,5 Н 20,имеющийся в сухом продукте, переходит в дигидрат, контактируя с влажнымнаполнителем. Поскольку имеет местоинтенсивное перемешивание комкованияи схватывания не наблюдается, Послесмешения получается наполнитель свлажностью 7-10, который направляется на классификацию и последующийразмол крупных кристаллов.П р и м е р 1. 1 кг фосфогипса,содержащего, : Са 504 2 Н 0 66,9;РОобщ, 5,11; РОводорастворимой 1,5 и НО 27,1,смешивают с 9 лпромстока поверхностной обработкидвуокиси титана, содержащего 1 г/дмводорастворимо сернокислой соли алюминия и 7 г/дм Т 10...

Номер патента: 824031

Опубликовано: 23.04.1981

Авторы: Пряничников, Третьяк, Щетинин

МПК: G01N 29/04

Метки: акустический, дефектоскопииподшипников

...амплитудно-частотные характеристики кольца подшипника с дефектом относительно точки подвеса,Устройство содержит генератор 1 звуковых колебаний, электромагнитный вибра4 Акустический способ дефектоскопии подшипниковзаключающийся в том, что в них возбуждают незатухающие ультразвуковые колебания и определяют резонансные частоты, по которым судят о наличии дефекта, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности обнаружения местонахождения дефектов в кольцах подшипников, измеряют амплитуду основного резонанса и дополнительного резонанса, вызванного наличием дефектов для четырех положений кольца подшипников, определяют их отношение и по его изменению судят о местонахождении дефекта,3 8240тор 2, преобразователь 3, частотомер 4и...

Номер патента: 823099

Опубликовано: 23.04.1981

Авторы: Земсков, Пряничников, Третьяк, Щетинин

МПК: B24B 49/00

Метки: ctahka, дляего, работышлифовального, циклом

...мощностишлифования, то выдается команда на отскок круга и аварийный останов станка,так как в этом случае возможен брак0 изделия и необходима проверка изделия,переналадка станка или смена и ;заправка круга,Если в процессе шлифования происходитрезкое ухудшение режущих свойств круга,его засаливание и осыпание, то этоприводит к скачкообразному увеличениюмощности. При .этом скорость нарастаниямощностй и сама мощность превышаютмаксимально допустимые по технологиивеличины и, как и в предыдущем случае,выдается команда на отскок и аварийныйостанов станка, поскольку возможен бракизделия и необходима заправка или сменакруга и изъятие изделия.25 На фиг. показана схема устройствадля осуществления способа.В устройстве к датчику 1...

Номер патента: 822330

Опубликовано: 15.04.1981

Авторы: Данилевич, Третьяк

МПК: H03K 5/04

Метки: двухканальный, импульсов, расширитель

...запоминающей ячейки,К Г К 2 - коэффициенты передачи усилителя и аттенюатора соответственно,Значения коэффициентов передачиК и К 2 выбираются исходя из условияминимирации погрешности расширителяв заданном диапазоне амплитуд и ЗОдлительностей входных импульсов.В частном случае, когда К К 2 = 1ЧАЛЫХ = ЧпГ - К 26 Ч 2Цля прямоугольных входных импульсов малой длительности погрешностьпредложенного двухканального расширителя наносекундных импульсов будетЬЧ = (ЧГ + С) ехр 1-2 й ц/г)т .е. по отношению к известному расширителю (2) погрешность уменьшается в ехр (сц/ь) раз.Предлагаемый двухканальный расширитель наносекундных импульсов содержит входную клемму 1, первую диодно-емкостную запоминающую ячейку 452, линию 3 задержки,...

Номер патента: 822052

Опубликовано: 15.04.1981

Авторы: Данилевич, Третьяк, Чернявский

МПК: G01R 19/04

Метки: амплитудыодиночных, импульсов

...линейный блок 5 стробирования, пергую линию б задержки, первыйограничитель 7, первый компенсирующий усилитель 8, первый счетчик 9,блок 10 запрета циркуляции, масштабный усилитель 11, вторую линию 12задержки, второй ограничитель 13,второй компенсирующий усилитель 14и второй счетчик 15.Устройство работает следующимобразом,Измеряемый импульс с клеммы 1поступает на вход схемы 3 временнойфиксации максимума и через дополнительную линию 2 задержки - на входлинейного блока 5 стробирования.Схема 3 в момент достижения измеряемым сигналом максимального значениявырабатывает импульс, фиксирующийположение последнеГо на временнойоси.Этим импульсом при помощи формирователя 4 импульса управления стробируется линейный блок 5 стробирования....

Номер патента: 813582

Опубликовано: 15.03.1981

Автор: Третьяк

МПК: H02H 7/10

Метки: защиты, тиристорногоинвертора

...аварийного тока при сквозном срыве внвертора производят аналогичноИспользование контура емкостного гашения для запирания быстродействующихтиристоров 8 и 9, а не тиристоров инвертора, позволяет существенно уменьшить10 емкость гасящего конценсатора, т, е.уменьшить габариты устройства. защитыпреобразователя.. ющий энергию, запасенную в инцуктивности контура гашения.Устройство работает слецующим образом.Пусть до возникновения аварийного режима работают тиристоры 2 и 7, ин вертируемый ток протекает по цепи: плюс источника постоянного тока, тиристор 7, фазы С и А трансформатора 1, тиристор 2, минус источника постоянноготока. Если происходит срыв инвертора,по сигналу датчика срыва коммутациисжимаются импульсы управления с тиристоров инвертора и...

Номер патента: 813221

Опубликовано: 15.03.1981

Авторы: Аринкин, Самусевич, Третьяк

МПК: G01N 25/18

Метки: пористых, теплопровод-ности

...пластинка являешься одной из стенок. Внутренняя полость корпуса выполняет роль ресивера газа, При помощи системы подвода и регулирования газа устанавливают постоянный массовый расход . газа через пористую пластинку. Измеряют датчиком давления величину давления газа перед входом в пластинку в исходном состоянии, соответствующую установленному массовому расхбду га.за и коэффициенту гидравлического сопротивления пористой структуры.пластинки, и далее непрерывно. После этого поверхность пластинки со стороны выхода газа подвергают воздействию равномерного лучистого теплового по О тока известной интенсивности.По достижении установившегося теплового режима пластинки, о чем судят по прекращению роста давления газа, измеряют величину...

Номер патента: 809660

Опубликовано: 28.02.1981

Авторы: Виленчик, Девятовский, Зверев, Кривошеев, Макарова, Савин, Третьяк

МПК: H04N 7/02

Метки: значению, кэффективному, от-ношения, помехи, размаха, сигнала, флуктуа-ционной

...помехи а , где 1 - номер кадра) 3 - номер строки, Взятыеотсчеты запоминаются в блоках 1012 и 14 циФровой памяти. Затем с помощью блока 7 межкадровой цифровой обработки, ь остен к,т рого входя эти блоки памяти, Формируется линейная комбинация и отсчетов, расположенных в и последовательных кадрахП 1 о, ф.Я ) " Так как ТВ сигнал в смежных кадрах сильно коррелирован, а флуктуационная помеха в смежных кадрах независима, то, выбрав соответствующим образом коэффициенты ск,можно выделить сигнал помехи изсмеси ТВ сигнала и помехи,В случае и = 2 оптимальные коэффициенты ар= ж= 1,и в блоке 7 формируются межкадровые разностие,:с с21между смежными кадрами. При этом ТВсигнал в точках соседних кадров оченьсильно коррелирован, а значения...

Номер патента: 798377

Опубликовано: 23.01.1981

Авторы: Байрашевский, Богданович, Косткин, Кочергин, Третьяк

МПК: F16B 39/00

Метки: деталикрепления, стопорения

...детали 3 крепления. Реэьбовой стержень 4 имеет внутреннюю расточку и сквозной диаметральный паз Е. Деталь 3 крепления имеет также центральное отверстие Г для обеспечения возможности воздействия на стопорный элемент 1 с целью вывода из зацепления зубчатых венцов А и С и отворачивания детали 3 крепления. Стопочный элемент 1 и пружина 2 удерживаются в расточкеО резьбового стержня 4 с помощью пружинного кольца 5. Зубья венцов А и С имеют поверхности Ь и Н, взаимодействующие при заворачивании, и поверхности О и К, взаимодействующие при отворачивании (если зубчатые венцы А и С не выведены из зацепления). Поверхности 6 и Н образуют с перпендикуляром к полости основания зубьев угол 0, а поверхности 3 и К -уголь.При наворачивании детали 3...

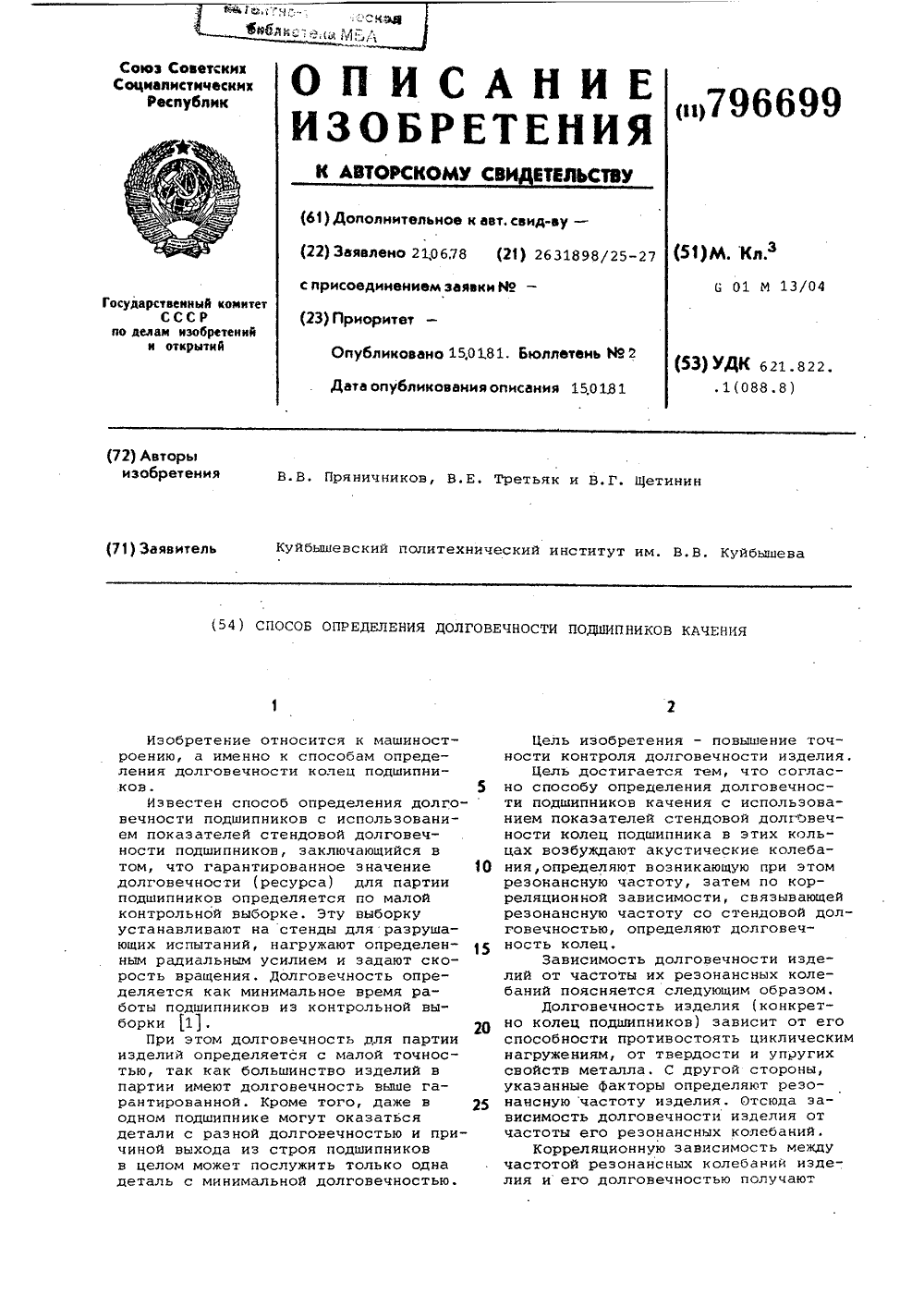

Номер патента: 796699

Опубликовано: 15.01.1981

Авторы: Пряничников, Третьяк, Щетинин

МПК: G01M 13/04

Метки: долговечностиподшипников, качения

...с использованием показателей стендовой долговечности колец подшипника в этих кольцах возбуждают акустические колебания,определяют возникающую при этом резонансную частоту, затем по корреляционной зависимости, связывающей резонансную частоту со стендовой долговечностью, определяют долговечность колец.Зависимость долговечности изделий от частоты их резонансных колебаний поясняется следующим образом.Долговечность иэделия (конкретно колец подшипников) зависит от его способности противостоять циклическим нагружениям, от твердости и упругих свойств металла. С другой стороны, укаэанные факторы определяют резонансную частоту иэделия. Отсюда зависимость долговечности изделия от частоты его резонансных колебаний.Корреляционную зависимость между...

Номер патента: 796230

Опубликовано: 15.01.1981

Авторы: Гудилина, Орлова, Третьяк, Трошенкова

МПК: C04B 35/106

Метки: огнеупорныхизделий, шихта

...руды 0,5-3,0 Химический состав отходов переработки баритовых руд следующий вес.Ъ 810 - 9,25ГеО - 1,53ВаО - 61,28ВОЗ 1894Ба - 0,99ИО - 1, 39СаО - 2,30М 90 - О, 51КО - 0,07НаО - 0,10п.п.п. - 3,61 Предлагаемую шихту готовят следующим образом. Смешивают предварительно сйеченный и тонкоизмельченный корунд, циркон и добавку отходов переработки баритовой руды в заданном соотношении. Смесь увлажняют водным раствором ССБ до влажности 3,5 - 4. Из полученной массы прессуют образцы при удельном давлении прессования 1000 кгс/см, которые затем обжигают796230 при 1580 С с выдержкой при этой температуре в течение 6 ч. Состав известной Состав предлашихты гаемой шихты Показатели 2 3 4 5 920 84 юО 77,0 Корунд, вес.Ъ Циркон, вес.Ъ В 3.0, вес. Ъ 92,4 79,0...

Номер патента: 794416

Опубликовано: 07.01.1981

Авторы: Красневский, Меленцевич, Третьяк, Чкония, Шапошник, Шейнкер

МПК: G01M 13/02

Метки: авто-матической, испытаний, многоступенчатой, переда-чи, стендовых

...44 устанавливают на стенде на расстоянии, соответствующем длине трубопровода, соединяющего камеры 18 и 21, Отличают преобразователь угловой скорости, установив заглушку 29 в нижнее положении или установив глухую без отверстий прокладку между крышкой 12 и картером передачи 1. Подключают автономный регулятор давления 22 с переменной настройкой к отверстию 30 заглушки 29.25 зо 40 45 50 55 60 Приводным двигателем 16 вращают входной вал 7 передачи с постоянной частотой выбранной величины, например с минимальной частотой, обеспечивающей создание в гидросистеме рабочих величин давлений. Механизм 5 устанавливают в положение А автоматического режима работы, рычаг 19 - в положение 0, соответствующее режиму холостого хода двигателя на транспортном...

Номер патента: 779825

Опубликовано: 15.11.1980

Авторы: Алабин, Дрожжин, Третьяк

МПК: G01K 7/18

Метки: температура-напряжение

...нескольких МОМ.С выхода дифференциатора 2 снимаетсясигнал постоянного тбка пропорциональ ной барометрической вертикальной скорости и подается на суммирующий масштабный усилитель 3. Дйфференциатор2 и суммирующий масштабный усилитель3 выполнены на базе диФФеренциальных 65 усилителей постоянного тока, которыеподвержены температурному дрейфу,обусловленному наличием напряженияи тока смещения. Основная температурная погрешность нулевого сигнала вычислителей вертикальнй.скоростй определяется температурной нестабильностью нулевого сигнала дифференциатора 2, В силу того, что дифференциатор работает с высокоомным источникомсигнала, его основная температурнаяпогрешность будет определяться температурной зависимостью тока смещения1 , которая...

Номер патента: 768019

Опубликовано: 30.09.1980

Авторы: Меркулов, Остапченко, Паславский, Третьяк

МПК: H05B 6/10

Метки: взвешенном, индуктор, металлических, плавки, проводников, состоянии

...допустить электрического пробоя. В пространстве под отверстием пластины 1 она также минимально тонкая, но с достаточной механической прочностью. В экспериментальной установке эти прокладки имеют толщину порядка 0,1 ми," Генераторы переменного тока подсоединяются к радиальным отводампластины 1 и концам пересекающихсяшин 2 в контактных местах: один генератор - к а и а., другой - к Ь и Ьтретий к с и с,Обеспечение хорошего электрического контакта для подвода питания отгенераторов переменного тока к индуктору, как и обеспечение хорошегоэлектрического контакта между отводами (А, В, С) пластины 1 соответственно с концами шин 2 (А, В, С), мо,гут быть выполнены различными путями(на фиг. 2 соединение показано резьбовым).Обязательным конструктивным...

Номер патента: 766915

Опубликовано: 30.09.1980

Авторы: Красневский, Минаев, Третьяк, Шейнкер

МПК: B60K 41/04

Метки: давления, регулятор, системы, средства, трансмиссией, транспортного

...вцентральной и правой полостях установится одинаковое давление Р, меньшее давления питания .Рн, уравновешивающее усилите Т задающего устройства. Давление Р есть выходное давление регулятора. При этом установится определенный расход 0 жидкости через дроссель 13 иэ центральной полости. Равновесному состояниюзолотника 5 и штока 9 соответствуюттакое открытие шейкой 6 камеры 3и расход О , при которых давление Рв правой камере уравновесит усилие Т.Характеристика регулятора - изменение выходного давления Р и расходаО в зависимости от сигнала Т задающего устройства - показаны на фиг.2сплошными линиями, Поперечными стрел;ками отмечены ветви, соответствующие изменению Р при возрастании усилия Т до максимального значения ипоследующего его...

Номер патента: 731062

Опубликовано: 30.04.1980

Авторы: Бут, Ссорина, Третьяк

МПК: F04D 13/00

Метки: воздуха, насоса, удаления

...на всасывающем патрубке и сообщена с входомнасоса посредством трубопровода.На чертеже схематически показан насосс устройством для удаления воздуха, про 5 дольный разрез,Насос 1 снабжен всасывающим патрубком 2 и устройством для удаления воздухас газожидкостной камерой 3 с сигнализатором 4 уровня жидкости, связанной с атмо 10 сферой дренажной магистралью 5 и сообщенную с входом насоса трубопроводом 6.Работает устройство следующим образом,При включении насоса 1 жидкость запол 15 няет его и через газожидкостную камеру 3включает сигнализатор 4 уровня жидкости,который контролирует уровень заполнениянасоса 1. Пары газа, находящиеся в полости насоса и газожидкостной камере 3, уда 20 ляются в дренажную магистраль 5, котораяпри заполнении...

Номер патента: 727377

Опубликовано: 15.04.1980

Авторы: Бондарев, Локшин, Назаренко, Рабкин, Третьяк

МПК: B23K 25/00

Метки: дефектов, кратер, плавлением, сваркой, типа, устранения

...явля качества сварного соединени нения металлом полостей вер тера. Цель достигается тем, чт ки, выступающий над повер ваемого изделия, предварите На чертеже показана сх способа. 1 ОНа дефектном участке стыкови 2 выполняют отверстие, в которое устанавливают вставку 3 и неподвижным расфокусированным пучком 4 оплавляют выступающий участок вставки, Расплавленный металл этого участка заполняет полости верхней части кратера, благодаря чему повышается качество сварного соединения при повторном сквоз ном проплавлении.727377 2 Составитель Р, БалаянТехред К. Шуфрич Корректор Ю, Макаренко Тираж 1160 Подписное Редактор О. Торгашева Заказ 1037/11 ЦИНИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская...

Номер патента: 720633

Опубликовано: 05.03.1980

Авторы: Новиков, Третьяк

МПК: H02M 1/14

Метки: ослабления, постоянного, пульсаций

...быть" -- выполнено йо двухзвенной аймногоэаеиной схеме. В этом случае два или болееоднозвенных фильтра соединяются последовательно.Устройство работает следующим обра зом - ".20Сложный контур, который образован,конденсатором 2, емкость которого равйаС, и параллельным резонансным контуром,включакйцем конденсатор 8, емкость которого равна С, и дроссель 8 с ййдуктивностью равной 1., имеет две рбэонйвсныечастоты: гНа частоте цфсложныйконтур обеспечивает сглаживание гармоники с частотой,Равной частоте шР 1При этом без уличения требуемого значения частоты ФР 4может быть уменьшено количество конде 1- саторов 2, к которым прикладъаается постоянная соствйьаощвя и гармоники вып " "РяРленйого "напряженйя, Требуемое значение частоты шробеспечивается...

Номер патента: 720007

Опубликовано: 05.03.1980

Авторы: Букач, Зингер, Ирлинская, Маковецкая, Третьяк, Ющенко

МПК: C11D 1/83

Метки: моющее, порошкообразное, средство, стирки, тканей

...3 алкилсульфатов, 2 стекла натриеного жидкого (в пересчете на 8101), 0,3 опти- З 5ческого отбеливателя, 25 триполифосФата натрия, 49,7 сульфата натрия2,8 ортофосфорной кислоты, 0,1 парФюмерной отдушки,П р и м е р 3. Способ приготсвления, как в примере 1, при следующемсоставе (Ъ): 30 сульфонола, 1 алкил" 1 - 6 15-35Пример, рН 1-ного М 1 ющая способраствора ность % сня-,- 1.того загрязелк ,шерсть нения однократнойшелк шерсть шелк шерсть1 Прочность по отношению к необработанной ткани после стирки 10-кратной 25-кратной-- т шелк шерсть шелк шерсть88,7 86,5 98,1 91,8 11.2,3 115,2 110,0 111,8 110,5 8,4 29,2 44 8 8,0 32,5 42,0 7,0 28,5 42, 58,3 29,5 44,5 6,8 28 42,2 107,2107, 5 1 8,0 104 т 1 96 1 2 890 к 4 91 р 0 2 7,5 3 6,8 4 8,0 100 б...

Номер патента: 717009

Опубликовано: 25.02.1980

Авторы: Дегтярева, Кабакова, Праско, Скородумова, Третьяк

МПК: C04B 35/10, C04B 35/622

Метки: глинозема, основе, подготовки, шихты

...( в пересчете на 100%) 31% 8107% СаС 1, и 62% М 9 С 1,.5П р и м е р 3. Технический глинозем перед обжигом увлажняют 5 мас.% суспензии,содержащей (в пересчете на 100%) 40% 810,20% СаС 12 и 40% М 9 С 1.П, р и м е р 4, Технический глинозем пе 1 о ред обжигом смачивают 5 мас.% суспензии, содержащей (в пересчете на 100%) 31% 810, 7% СаС 1 и 62% МдС 11. По известномуспособупример 5 По предлагаемому способу Показатели Иредел прочности пристатическом изгибекг/см 3000 3060 3300 3200 3270 Кажущаяся плотность,(истирание микропро.волокой в машине)мм/месяц0008 0,008 Нет Нет 0,02износа; - износа Иэ данных таблицы видно,что получейные зйачения гвердости чйстоты поверхности и износоустойчивости образцов, полученных йэ ших ты, подготовленной по...

Номер патента: 714038

Опубликовано: 05.02.1980

Авторы: Подобед, Третьяк

МПК: F02P 3/12

Метки: зажигания, пьезоэлектрическая
