Трегуб

Номер патента: 798565

Опубликовано: 23.01.1981

Авторы: Мирошник, Попов, Сиренко, Трегуб

МПК: G01N 21/85

Метки: caxap-ных, кристаллообразования, про-цессов, утфелях

...этой границы возникают кристаллические центры, В вакуум-аппарате самопроизвольное кристаллообразование начинается через. 3-10 мин после этогоДля увеличения точности измерений которая достигается путем устранения зеркальной компоненты отраженного светового потока, на фотоэлементы на правляют только диффузионно-отражен" ные лучи, размещая осветители 3,4 и фотоэлементы 5,6 н плоскостях, углы которых относительно нормали с оптических окон 8,9 отличаются на 5-80 При появлении кристаллов в растворе появляется разность в сигналах сравнительного и измерительного фотоэлементов, по величине которой судят о концентрации кристаллов н растворе. Наперед заданная величина сиг нала по "муке" определяет момент заводки кристаллов в...

Номер патента: 798105

Опубликовано: 23.01.1981

Авторы: Дорофеенко, Корочинская, Олехнович, Ревинский, Трегуб

МПК: C07D 493/04

Метки: ихполучения, пирилоксоциноны

...типов связей восьмичленный лактонный цикл с тремя сопряженными двойными связями, конденсированный с пирилиевым и ароматическим ядрами, и способ их получения.Способ получения соединений общей формулы 1 заключается в том, что соль 2-метил-карбэтоксипирилия общей формулы П; где Й,1 -Яимеют указанные значения,подвергают взаимодействию с ароматическим 2-оксиальдегидом обшей формулы И 154где к 4 и Р 5 имеют указанные значения,в ледяной уксусной кислоте при температуре кипения реакционной смеси.Получаемые соединения обшей формулы 1 представляют собой твердые кристаллические вещества темно-красного цвета,хорошо растворимые в полярных растворителях (ацетонитрил, нитрометан, этиленгликоль и нитробенэол).Строение получаемых соединений...

Номер патента: 781208

Опубликовано: 23.11.1980

Авторы: Сайко, Степура, Трегуб

МПК: E02D 3/11

Метки: грунта, термического, укрепления

...пара во вспомагательних сква жинах и до завершения термообработки осуществляют отсос из массива укрепляемого грунта водяных. паров и газообразных продуктов горения через вспомогательные скважиныНа чертеже схематическино устройство для осуществлсоба укрепления грунта на сжига. В укрепляемом массивводят герметизацию ос1 с помощью затвора781208 лем 3 и вспомогательных скважин 4 спомощью герметиэаторов 5, напримерпневмобаллеиов, соединенных=труоамйили шлангами б с агрегатом 7, например вакуумыасосом или гаэодувкой. После герметизации скважин 2 и 4 осущеСтвляют предварительную продувку укепляемого массаеа грунта путем на нетания сжатого воздуха во вспомогательные скважины 4, а в основнойскважине 1 создают вакуум. При напластованиях грунтов...

Номер патента: 777383

Опубликовано: 07.11.1980

Авторы: Берштейн, Быткин, Коваль, Росицкий, Трегуб

МПК: F27B 21/06

Метки: агломерационная, конвейерная

...тележек ножом 17.Работа агломерационной установки в вакуумно-дутьевом режиме характеризуется тем, что зажигание шихты осуществляют под вакуумом с помощью вакуум-камеры 8 и зажигательного горна б, а спекание производят подачей дутья снизу через дутьевые камеры 7 с одновременным отсосом аглога 4зов из-под укрытия. Ломку высокослойного агломерата на отдельные порции на участке выдачи и измельчения этих порций для ограничения верхнего предела крупности 5 осуществляют так же, как и на вакуумнойагломерационной установке, так как эти операции не зависят от способа спекания.Дополнительные борта могут быть какподвижными, так и неподвижными.10 При выполнении дополнительных бортовподвижной конструкции дополнительный слой шихты неподвижен...

Номер патента: 777089

Опубликовано: 07.11.1980

Авторы: Матвеев, Трегуб

МПК: D01B 1/32

Метки: культур, лубяных, мокрой, слоя, тресты, формирования

...и соединены систочником подачи жидкости, при этом рабочая поверхность каждого била выполнена перфорированной. Оси отверстий рабочей поверхности бил расположены под ост- О рым углом к направлению перемещенияслоя.На фиг. 1 изображено устройство дляформирования слоя мокрой тресты лубяных культур, вид сбоку; на фиг. 2 - продольное 5 сечение полого била с перфорацией на рабочей поверхности.Устройство содержит ванну 1 с расположенным в ней питающим бункером 2, направляющим и выводным транспортерами О 3 и 4, решетки вибратора с полыми билами 5 и приводом 6, После вибратора установлены полозки 7 и зубчатые диски 8.Полые била 5 соединены с источником 9 подачи жидкости через трубопровод 10. Рабочая поверхность каждого полого била выполнена...

Номер патента: 773357

Опубликовано: 23.10.1980

Авторы: Выгран, Трегуб, Шкиренко

МПК: F16K 1/22

Метки: заслонка, поворотная

...и прижимаемой давлением газа к диску в его закрытом положении 2,Такая уплотнительная гильза не может выполнять одновременно защитную роль при перекачке пульп или шламов, поскольку она должна быть тонкостенной.Цель изобретения - увеличение срока службы заслонки.Для этого заслонка снабжена установленными в корпусе по обе стороны от вала защитными гильзами, на которых в местах прохода вала выполнены приливы с перпендикулярными валу площадками, переходящими в наклонные в направлении патрубков корпуса плоскости, и пазы, в которых установлены уплотнительные кольца.Кроме того, защитные гильзы выполнены из износостойкого металла, причем на наружной поверхности гильз выполнены пазы, в которые залиты пластины, снабженные приваренными к ним...

Номер патента: 772857

Опубликовано: 23.10.1980

Авторы: Редькин, Трегуб, Тыква

МПК: B28B 7/02

Метки: железобетонных, форма

...для призматической оболочки гленточного Фундамента состоит из под дона 1 и несущей замкнутой рамы 2,выполненной в сечении полой, трапециевидного профиля, образующей бункер для бетона. Внутри рамы 2 может быть установлено ребро 3 жест кости. Верх продольных бортов 4 иверх торцовых бортов 5 вертикальнойстенки при помощи "рояльногогг шарнира б соединен с замкнутой рамой 2.Нижние торцовые борта 7 призмати- ,"9 Ческих стенок (см. Фиг. 2) оболочкипри помощи шарнира б соединены споддоном 1, а торцовые борта 5 и 7выполнены из двух частей с гориэонтальньак разъемом.5 Поддон 1 и наружная опалубка,состоящая иэ продольных бортов 4 иторцовых бортов 5, соединяются между собой при помощи винтовых замков8. Торцовые борта 7 также соединя ются...

Номер патента: 769266

Опубликовано: 07.10.1980

Авторы: Берштейн, Коваль, Левин, Лох, Панин, Росицкий, Рудовский, Трегуб

МПК: F27B 21/00

Метки: агломерационной, торцевое, уплотнение

...которомзакреплены нодпружиненные резиновые лопасти 13. В качестве пружин могутбыть ИГППрур ййЗй драр.а гзаз изаззгзззаткз и зззгбк тк 1/ Ролики 1 и 2 могут быть помещены н емкость 15 с уплотнительным материалом 16, который создает дополнительное сопротивление.подсосамеа Таким материалом могут быть различные тяжелые жидкости или мелкодисперсные материалы - железный концентрат и т,д. С целью уменьшения трения между роликами и мелкодисперсным материалом последний может быльлибо с минимальным количеством влаги, либо доувлажнен до подвижного грязеобразного состояния.. Увлажненный мелкодисперсный материал может служить при необходимости охлаждающим агентом для роликов 1.Для уменьшения расхода слоя уплотнь тельного материала /выноса/...

Номер патента: 764911

Опубликовано: 23.09.1980

Авторы: Геллер, Гурдий, Дондик, Розенман, Трегуб

МПК: B23K 37/04

Метки: сборки, сварку, стенд

...таким образом, что егоось является геометрическим местомточек, удаленных от штанги 8 на расстояния (обозначим их С 1 С, С,С), ,равные длинам проекций расстояния между шарнирным узлом 12 ипальцем 13 на плоскость, перпендикулярную к оси штанги 8, При этомвсегда должно соблюдаться неравенство С, С, С,С, ибо при равенство одной из проекций С размером 55может наступить неопределенноеположение рычага 10, при котором палец 13 может начать движение в обратном направлении. Свариваемые элементы изделия - обшива 17 и каркас щ18 изображены на чертеже тонкой линией,Стенд работает следующим образом.При сборке обшивы с каркасом боковой стены магистрального полувагона обшиву 17 заводят на стенд поопорным поверхностям 4 и придвигают боковыми толкателями...

Номер патента: 737754

Опубликовано: 30.05.1980

Авторы: Берштейн, Быткин, Коваль, Росицкий, Трегуб

МПК: F27B 21/00

Метки: агломерационной, спекательная, тележка

...каждого колосника на холостой ветви, что обеспечивает надежное перемещение колос ника в вертикальной плоскости. Выполнен., ные таким образом замки обеспечивают повышение стойкости при разгрузке агломера. та за счет наличия дополнительного замка. 1 е чКолосник может быть снабжен замками. как с одинаковыми зевами по высоте, так и с разными. Во втором случае колосник может поворачиваться по радиусу на холостой ветви вокруг центра вращения 8 или вокруг15 центра вращения 9. Перемещение колосника вокруг центра вращения 9 повйшает надежность опускания колосника за счет увеличения момента вращения.2 ФС целью обеспечения минимального пе. рекоса колосника с учетом теплового воз действия процесса отношение размера меж. ду внутренними замками к...

Номер патента: 735893

Опубликовано: 25.05.1980

Авторы: Базилевич, Берштейн, Быткин, Готовцев, Коваль, Кушнирев, Росицкий, Симонов, Трегуб, Филь, Фролов

МПК: F27B 21/06

Метки: загрузки, конвейерную, машину

...укладчика не запипает, неире- поверхность может быть выполнена с воирывно очищается, причем очистка вы- можностью чередования напр авпения пере 25полняется ме 1 санически. мещения направляющих, при этом прямаяУстановка направляющих укладчика при и обратная ветви укладчика могут лежать агломерирующем обжиге с зазором в све- в одной плоскости. ту, например в пределах 3-8 мм, позво-,йопопнитепьное увеличение вынадения пнет значительно увеличить сегрегацию фрак- мелких фракций шихтовых материалов че 30ций шихты по высоте спекаемого слоя:рез зазоры между направдяющими можноПри обжиге, например окатышей, уста- осуществлять перемещением гибкой направ новка направляющих с зазором 8-12 мм 1 яющей рабочей поверхности в сторону позволяет...

Номер патента: 733583

Опубликовано: 15.05.1980

Авторы: Пархоменко, Тойтанбаев, Трегуб

МПК: A01K 39/012

Метки: кормушка, птицы, сельскохозяйственной

...нем ограждение 3, Под бункером размещена кормовая чаша 4, имею" щая конусообразное основание. Кормо" вая чаша охвачена ограждением 5, установленным коаксиально ограждению 3 бункера. Ограждения 3 и 5 выполнены иэ вертикально установленных с постоянным шагом стержней;Бункер подсоединен к кормопроводу посредством винтовой пары, винт б и гайка 7 которого закреплены соответ7 ЗЗ 5 ЕЗ Формула изобретения оставитель А. Кашеваровехред Я,Бирчак Корректо иценк актор Е, Корина 2 дписное Тираж ЦНИИПИ Госу по делам 3035 р Москва)3 1927 арственного комитета СССизобретений и открытийЖ, Раушская наб д,ПП Патент, г. Ужгород, ул. Проектная л ственно на конце кормопровода и верхней части бункера.Кормушка снабжена подставкой 8, обеспечивающей подход к ней...

Номер патента: 721695

Опубликовано: 15.03.1980

Авторы: Геллер, Гуржий, Дондик, Кац, Розенман, Семенихин, Трегуб

МПК: G01M 13/02

Метки: бабки, испытания, стенд, шпиндельной

...в сторону для освобождения зоны загрузки испытуемой шпиндельной бабки 10. Испытуемая шпиндельная бабка 10, с предварительно 33 40 45 56 И 4вставленным в нее шлицевым валиком 9, устанавливается на кронштейне 11. Подводятс;я планки 12, и при помощи невыпадающих болтов 14 шпиндельная бабка 10 крепится к базовой плоскости станины 1. Затем в шпиндель испытуемой бабки 10 вставляется оправка 15, Устройство 18 для нагружения знакопеременным крутящим моментом выдвигается до упора 20. При этом вильчатый конец 30 двуплечего рычага 31 входит в проточку 29 оправки 15, Откидные поводки 26, поднятые в рабочее положение, устанавливаются напротив пазов 28 фигурного фланца 27, Плита 17 фиксируется на контрольном столе 2. Поворотная плита 6 привода...

Номер патента: 718621

Опубликовано: 29.02.1980

Авторы: Лобанов, Трегуб, Фонберштейн, Экомасов

МПК: F02P 23/00

Метки: запальное

...элементом.й Для запуска устройства клапан 9 переводят в положение, ори котором камера 7прнводного цилиндра б сообщается со сливом приводной среды (при,использованиив качестве последней воздуха - с атмосфе 30 рой). Затем через открытый впустсной кла,3пан 2 в запальную трубку 1 под давлением поступает горючая смеськоторая через канал 11 с обратным,клапанам 12 и ха,налы 13 заполняет полость 10 камеры 3. При этом подвижная стенка 4 (поршень) поднимаеся, а приводная среда из камеры 7 цилиндра б вытесняется на слив (воздух - в атмосферу). После заполнения трубки 1 .и полости 10 камеры 3 горючей смесью под необходимым давлением впускной клапан 2 перекрывают, а клапан 9 перехлючают в аоложение, при котором камера 7 цилиндрра б сообщается с...

Номер патента: 716011

Опубликовано: 15.02.1980

Авторы: Лобанов, Слуцкий, Трегуб, Фонберштейн, Экомасов

МПК: G01V 1/02

Метки: источник, сейсмических, сигналов

...до необходимого давления, после чего срабатывает золотник 6, и подача воздуха прекращает-.ся, Затем открывается клапан 11, исжатый воздух, находящийся в полости 16, поступает через канал 9 потрубопроводу 10 в смесите 6 ь 12, гдев воздух впрыскивается топливо иобразуется топливо-воздушная горючая смесь, Горючая смесь через обратный клапан 13 поступает в запаль Оную трубку 14 и далее в камеру сгорания 17 цилиндра 1, вытесняя из неевоздух (продукты взрыва) через от-крытый выпускной клапан 8 в атмосфе"ру. После удаления воздуха (продуктов взрыва) из камеры сгорания 17продувочный клапан закрывается, икамера сгорания заполняется горючейсмесью, Когда давления в демпфернойполости 16 и камере сгорайия 17 урав- ЗОниваются, закрывается...

Номер патента: 715930

Опубликовано: 15.02.1980

Авторы: Зальц, Кушнер, Скворцов, Сойту, Трегуб

МПК: G01B 11/00

Метки: объекта, поворота, подвижного, угла

...Заказ 9511/37 одписн ираж 80 иал ППП "Патент", г.Ужгород, ул. Проектн 34.и 5 с увеличением 13 = - 1, оптические осикоторых параллельны между собой и находят.ся на заданном расстоянии друг от друга, отражательный блок 6 с увеличением р = +1,.выполненный, например, в виде прямоуголь.ной призмы 7 и пентапризмы 8 и совмещающий оптические оси афокальных систем 4 и5, приемный блок 9,Работает устройство следующим образом,Изображение марки 2 при помощи осветите.ля 1 и посредством афокальной лийзовой системы 4 и пентапризмы 8 строится в точке А,а затем при помощи прямоугольной призмы 7и афокальной линзовой системы 5 проектирует.ся в плоскость гфиемного блока 9,Афокальные линзовые системы 4 и 5 с одинаковым увеличением 13 = - 1 расположенына...

Номер патента: 706489

Опубликовано: 30.12.1979

Авторы: Клепиков, Сайко, Степура, Трегуб, Тян

МПК: E02D 3/14

Метки: грунтов, термического, укрепления

...филь. трацию теплоносителя в поры закрепляемого грунта, одновременно с вакуумированием вспомогательных скважин осуществляют нагнетание в основную ,скважину глинистого раствора с легкоплавкими минералами.(Научно-исследовательский институт строительных конструкций71) Залвители Госстроя сссР и научно-исследовательский институтстроительного производства Госстроя Украинской ССР,70.6 489 одписно ираж 777 ИИПИ Заказ 81762 нт иал ППП Предлагаемы способ иллюстрируетсячертежом,Способ осуществляют следующим об: разом;В рабочей скважине 1, а такжевовспомогательных скважинах 2 устанав. лйвают герметизирующие пневмобалло-:ны 3, во внутреннюю полость которыхнагнетают сжатый воздух, вследствие"чего они, раздуваясь, отсекают вскважинах макропористый...

Номер патента: 700593

Опубликовано: 30.11.1979

Авторы: Руденко, Степура, Сырых, Трегуб

МПК: E02D 3/14

Метки: грунта, термического, укрепления

...4, нижний конец 5 которого размещен в стакане 2 и выполнен с продольными прорезями 6 переменного поперечного сечения, конусными рассекателями 7 и кронштейнами 8, размещенные в стакане 2 вокруг конца 5 воздуховода 4 электрические нагреватели 9, закрепленные на кронштейнах 8, токопровод 10 для питания нагревателей 9, термопару 11, установленный снизу герметизирующего элемента 1 защитный экран 12 ч верхнюю часть,". воздуховода 4 с прирепленной к нему крышкой 14, перекрываюцей устье скважины 15.Устройство работает следующим образом.Устройство опускается в скважину 5, имеющую уступообразно сужающий:я к пизу диаметр, при этом верхняя часть 13 воздуховода 4 составляется в зависимости от глубины погружения из отдельных трубчатых штанг.По...

Номер патента: 700538

Опубликовано: 30.11.1979

Авторы: Ладанюк, Николаенко, Соколенко, Трегуб

МПК: C12B 1/08

Метки: выращивания, микроорганизмов, процессом

...датчиком 6 рН, включенным на зовход регулятора 7, который н зависимости ототклонения рН н ту или иную сторону подаетсигнал ца исполнительный механизм 8 подачиаммиачной воды, либо ца исполнительный механизм 9, подаюцтий серную кислоту в фермен.з 5 Уровень пены н ферментере контролируетсядатчиком РО, сигнал от которого поступает нарегулятор 11, наздействутощий на клапан р 2, 40установленный ца трубопроводе опеиновой кис.лоты,4Прюизводится непрерывное определение аб.солютного прироста дрожжей.У,=О,О) =К,Р,где Ь 02 - разница содержания кистторода ввоздухе, поступающем ца аэрацию, и уходящихгазах (с целью упрощения схемы система снабжена одним датчиком кислорода и одним дат.чиком углекислого газа; содержание кислорода и углекислого газа в...

Номер патента: 687122

Опубликовано: 25.09.1979

Авторы: Мирошник, Попов, Трегуб

МПК: C13F 1/02

Метки: сахарных, уваривания, утфелей

...и сравйительный электродные преобразователи 4 и 5, а также датчики 6 и 7 температуры раствора и скорости естественной циркуляции раствора внутри контура. Величина охлаждения раствора регулируется с помощью регулятора 8 и регулирующего вентиля 9. Контроль за состоянием раствора осуществляют с помощью блока 10 контроля средней температуры раствора, блока1 компенсации и регистрирующего прибора 12. После окончания процесса уваривания циркуляционная труба очищается с помощью подачи пара по паровому трубопроводу 13. 4Контроль процесса уваривания раствора осуществляется следующим образом.В результате охлаждения раствора, протекающего по циркуляционной трубе, на выходе устройства после теплообмен ника происходит опережение процесса...

Номер патента: 685579

Опубликовано: 15.09.1979

Авторы: Бахман, Геллер, Гуржий, Дондик, Лапатин, Розенман, Трегуб

МПК: B65G 25/08

Метки: конвейер, шаговый

...шаговый конвейер, содевые опоры, тележку, на которойзахваты для грузов, выполненные в виде подземных столиков 2,Недостаток указашдого конвей чает ся в том, что каждому транспоркрупногабаритному изделидо соот ттоящего изобретения является уп. струкцдди конвейера.цель достигается тем, что на те. нрован связанньдйд с приводом рылсдпдыдд .шдже уровня груза и обесего прижатие к подъемному столи дем ходе кодгвейера.685579 3в виде роликов 14, а на последней станции 15 установлены опорные элементы 16.Шаговый конвейер работает следующим образом.В исходном положении тележки 1 (фиг, 1) столики 3 и 5 и рычаг 7 опущены ниже уровня груза. Силовой цилиндр 6 поднимает столик 5 до соприкосновения с грузом 17, а рычаг 7 поворачивается силовым...

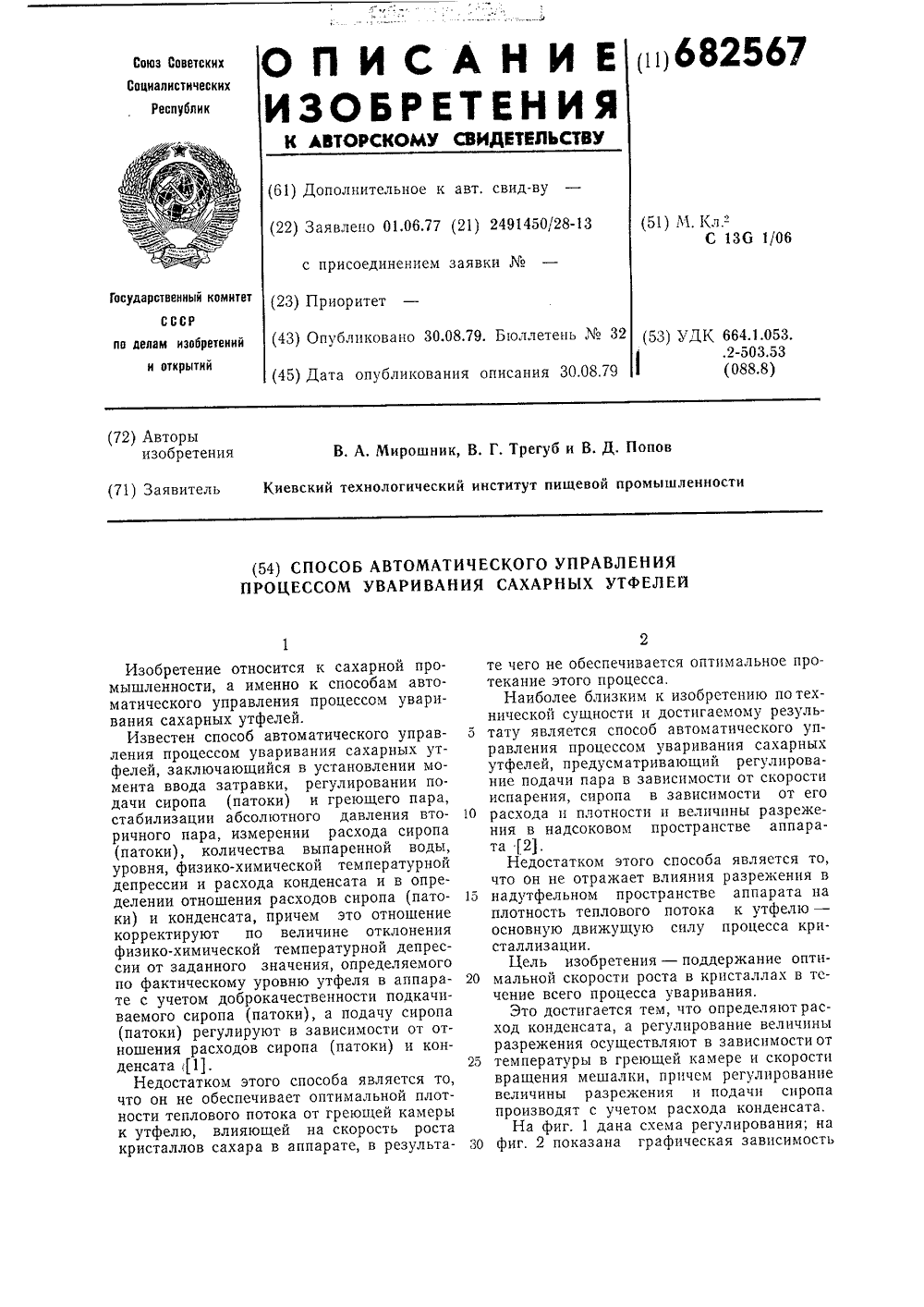

Номер патента: 682567

Опубликовано: 30.08.1979

Авторы: Мирошник, Попов, Трегуб

МПК: C13G 1/06

Метки: процессом, сахарных, уваривания, утфелей

...греющего пара в паровую камеру вакуум-аппарата в результате тепло- передачи от греющего пара к утфелю начинается интенсивное выпаривание воды из сахарного раствора. Значения количества выпаренной воды в единицу времени, теплового потока и расхода конденсата греющего пара будут пропорциональны одно другому, и, следовательно, расходконденсата греющего пара будет характеризовать не только количество выпаренной воды из раствора, но и плотность теплового потока к утфелю. Значение теплового потока к утфелю в основном будет зависеть от температуры греющего пара, реологических свойств раствора и разрежения в вакуум-аппарате. При различных возможных значенияхтемпературы греющего пара и вязкости раствора, которая меняется по мере сгущения утфеля...

Номер патента: 679512

Опубликовано: 15.08.1979

Авторы: Ковбаса, Северьянов, Трегуб, Шкиренко

МПК: B66C 9/16

Метки: крана, узел, ходовой, части

...ролика реплена в вом клин На фиположения узлов на кране; нд фиг, 4 - рдсмположение узлов на кране в плане.Узел ходовой части крана содержит безребордное колесо 1, смонтированное в угловых буксах 2, расположенных по обеимсторонам поакранового рельса 3, а такжебоковой направляющий ролик 4, смонтированный на вертикальной оси 5, смещенной относительно оси симметрии колеса 1 и укрепленной в приливе 6 буксы 2, расположенной с внутренней стороны рельса 3,Узел снабжен винтовой парой с контр,гайкой 7, причем гайка 8 винтовой пары укреплена на кране, винт 9 установ 5лен горизонтально в одной плоскости с осью5, а прилив 6 расположен в зоне перемещения винта 9,Часть 10 оси 5 выполнена конусообразной и укреплена в приливе 6 посредством20клина 1...

Номер патента: 678114

Опубликовано: 05.08.1979

Авторы: Киселев, Трегуб

МПК: D21D 1/30

Метки: волокнистой, дисковая, лабораторная, массы, мельница, размола

...ротор, статор с центральным отверстием для подачи массыв зону размола, образующий циркуляционный канал с внутренней:поверхностьюразмольной камеры и патрубок удаленияраэмолотбй массы, согласно изобретению, размольная камера выполнена ввиде стакана с крышкой, причем патрубок для удаления размолотой массы раположен в нижней части соосно с центральным отверстием статора, а площадьпроходного сечения циркуляционногсканала равна или больше площади центрального отверстия статора.8114 Формула изобретения и 3 Подписное ЦМИИПИ Заказ 451 илиал ППП Патентф, г. ужгород Проектная 3 67:На Фиг, 1 и 2 схематично изображены варианты дисковой мельницы.Лабораторная мельница состоит иэ корпуса 1, снабженного крышкой 2 и установленного на станине 3. В...

Номер патента: 676683

Опубликовано: 30.07.1979

Авторы: Заболотный, Руденко, Степура, Сырых, Трегуб, Тян

МПК: E02D 3/14

Метки: грунта, термического, укрепления

...выполнение устройства обеспечивает плотную герметизацию сиважины, преимущественно со ступенчатым уменьшающимся ее диаметром, благодаря возможности,ввинчивания в грунт герметизирующего элемента в начале ступенчатого сужения окважины.На фиг. 1 предлагаемое устройство, ра иг. 2 - разрез А - А на фиг. 1. Устроиство включаетций защитную трубу 1ее конце герметизирующющей винтовую нарезкуверхности и пазы 4 на втельную трубку б, форсуми 7, концы которыхзатвор 8,Работает устройство следующимразом, 676683В скважину 9, пробуренную с переменным по глубине диаметром, например 240 и 180 "мл, опускают путвм наращивания секций защитную трубу 1 с закрепленной на конце нижней секции герметизирующей обоймой 2, По достижении обоймой 2 места ступенчатого...

Номер патента: 675128

Опубликовано: 25.07.1979

Авторы: Клепиков, Петренко, Степура, Сырых, Трегуб

МПК: E02D 3/14

Метки: грунта, термического, укрепления

...нцыи раоочпй обьем скважины помешают электрический генератор тепла с обеспечением зазора между генератором и степками скважины для исключения возможности ооразовация блужда 1 оших токов. Затем по трубчатой штанге через специальные форсунки, встроенные в генераторе тепла, в разогретый до температуры 1000 С рабочий объем скважины подают и сжигают взрывообразуюшие порции смеси селитры и топлива. Тепловой генератор работает в автоматическом режиме поддержания необходимой рабочей температуры, при повышении или понижении которой происходит ее выравнивание до заданной.575128 Составитель А. Прямков Редактор Л. Лашкова Техред О, Луговая Корректор Н. Горват Заказ 424724 Тираж 776 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений...

Номер патента: 661003

Опубликовано: 05.05.1979

Авторы: Ладанюк, Николаенко, Соколенко, Трегуб, Федоров, Шубенко

МПК: C12B 1/08

Метки: выращивания, микроорганизмов, процессом

...с входом вычислительного устройства 22, выход которого соединен с исполнительным механизмом 23 на линии подачи субстрата (мелассы).Температура в аппарате 1 поддерживается на заданном уровне с помощью контура стабилизации температуры, включающего датчик 2 температуры, подключенного на вход регулятора 3, который после сравнения текущего и заданного значений температур вырабатывает сигнал регулирующего воздействия, управляющего исполнительным механизмом 4 на линии подачи воды, подаваемой в охладительную рубашку 5. Изменение кислотности в аппарате 1 воспринимается датчиком рН 6, включенным на вход регулятора 7, который в зависимости от отклонения рН в ту или ипую сторону подает сигнал на исполнительный механизм 8 подачи аммиачной воды...

Номер патента: 659334

Опубликовано: 30.04.1979

Авторы: Геллер, Гуржий, Дондик, Розенман, Трегуб

МПК: B23K 37/04

Метки: полотнищ, сборки, сварки, стенд

...тележку 11 для транспортирования изделия, на которой шарнирно закреплены толкающие собачки 12 и планка И.Стенд оснащен также поджимным приспособлением, которое содержит смонтированный на основании с возможностью перемещения в,плоскости, перпендикулярной продольной оси стенда, толкатель 14 и установленную на вертикальных направляющих 15 основания подъемную плиту 1 б,В толкателе 14 выполнен криволинейный паз 17. На ллите 1 б закреплены направляющие 18, цапфа 19, связанная с криволинейным пазом 17 толкателя 14, а также ограничительные упоры 20 н 21 с пружиной 22.В направляющих 18 плиты 1 б установ.лены с возможностью перемещения стаканы 28, внутри которых смонтированы подпружиненные зажимы 24.Сборку и сварку полотнищ на стенде...

Номер патента: 654289

Опубликовано: 30.03.1979

Авторы: Лебедев, Лобанов, Трегуб, Фонберштейн, Шлайфер, Экомасов

МПК: B02C 19/18

Метки: измельчения, тонкого

...материалагорючей детонационноспособной смеси в процессе заполнения этой смесью камеры сгорания и последующем инициировании детонации горючей смеси в камере сгорания.На чертеже изображено устройство для реализации предлагаемого способа.Устройство состоит пз,етонационной камеры 1, смесителя 2, эжектора 3 для распыления разрушаемого материала, трубопровода 4, запального механизма 5, свечи зажигания 6, впускного клапана 7, и выпускного клапан 8,Работа устройства одх ющим образом. Горюь654289 1 О Формула изобретения ЦИИИПИ Заказ 228 Филиал П П П Патент Тираж 7 4 Подписное Ужгород, ул. Проектная, 4 например бензино-воздушная) из смесителя 2 поступает через эжектор 3, где в смесь распыляетсй разрушаемый материал, поступающий по...

Номер патента: 653311

Опубликовано: 25.03.1979

Авторы: Будрис, Герасимова, Мильчене, Ростовцева, Смирнова, Трегуб, Шапиро

МПК: D01C 1/04

Метки: бактериальной, закваски, лубяных, мочки, растений

...при факторе разделения 5000. В результате получают бактериальную закваску в виде прозрачной ферментатизированной жидкости, не содержащей вредных органическихи минеральных примесей,Пример 2. Отжимно-промывную жидкость из общего стока отжимно-промывноймашины ОПЛМС центрифугируют при факторе разделения 4000, Полученную пульпуобрабатывают ультразвуком с частотой колебаний 46 кГц и мощностью 2 вт/смз, а затем центрифугируют при факторе разделения 5000. Получают прозрачную ферментизированную жидкость, которую можно использовать в качестве бактериальной закваски для мочки лубяных растений. Технологические свойства полученной жидкой бактериальной закваски, определяющие эффективность ее использования в процессе мочки лубяных растений,...
