Терещенко

Номер патента: 1444489

Опубликовано: 15.12.1988

Авторы: Семенец, Терещенко

МПК: E04C 5/06

Метки: арматурный, железобетонной, каркас, колонны, консолей

...нижние соединительные стержни 5 и анкеры-хомуты 6. Наклонные стержни 4 имеют верхние 7 и нижние 8 отгибы на концах, расположен- . ные в двух взаимно перпендикулярных 20 плоскостях, и эти стержни установлены с симметричным разворотом отгибов 7 по обеим сторонам арматуры 1 и 2, Отгибы 7 прикреплены к пластине 3, в которой также прикреплена арматура 1, 25 а отгибы 8 прикреплены к арматуре 2В составе железобетонной колонны опорные пластины 3 передают опорные реакции ригелей на верхнюю продольную арматуру 1 и,через наклонные стержни 30 4 на нижнюю арматуру 2. При этом наклонные стержни 4 за счет своей про странственной конфигурации исключают разделение консоли колонны на отдельные зоны и обеспечивают работу всего сечения консоли как единого...

Номер патента: 1443899

Опубликовано: 15.12.1988

Авторы: Канишевский, Кучурчак, Петрушевский, Терещенко

МПК: A63B 23/04

Метки: голени, мышц, стопы, тренировки

...верхним торцом упирается в опорную проушину 9, а следовг-.ельно, и в перекладину Г 1-образной ргмы 3, создавая тренирующее сопротивление мышцам ноги. После чего спортсмен расслабляет мышцы, и устройство под действием пружины 17 принимает исходное положение. Стопа ноги вновь. опускается пяткой на основание. Вь 1 полняя многократно эти движения, спортсмен дости гает тренировочного эффекта.Нагрузку можно регулировать за счет предварительного поджатия нагрузочной пружины 17, что достигается более низкой установкой П-образной рамы в наружных частях стоек 24. Рукоятку 27 в этом случае откидывать не нужно.Под действием нажима П-образной рамы вниз ее стержня 22 перемегцаются в этом же направлении и зубьями реек 33 (точнее наклонными скосами...

Номер патента: 1440530

Опубликовано: 30.11.1988

Авторы: Егоров, Иванов, Терещенко, Фридман, Чупалов, Чуринов

МПК: B01D 39/02, B01D 53/02

Метки: азотоводородной, смеси, фильтра

...смесь в количестве б 0 м"/ч в течение 1.0 мин с предварительной очисткой газа путем пропускания его через Фильтр, в котором высота Фильтрующих материалов 0,15 м.Средний состав азотоводородной 25 смеси до фильтра: Но 75 об.% И 24,79 об,%; углеводороды (С и вьппе) 25 мг/м , серосодержащие вещества (в пересчете на НБ); 0,9 мг/мР, оксиды железа 7 мг/мо, остальное влага, ЗО Скорость газа в Фильтре 1 м/с. Пока" затели очистки определялись после 4-х пусков (розжигов катализатора). В связи с различной плотностью упаковки и разной удельной плотностью Фильтрующих материалов их масса была различной при одинаковом объеме фильтрующего слоя. При использовании Фильтра по предлагаемому способу на основе композиции нетканого материала иэ...

Номер патента: 1436067

Опубликовано: 07.11.1988

Авторы: Лавренко, Максимович, Мосенкис, Терещенко

МПК: G01N 31/22

Метки: диоксид, коэффициента, микроконцентраций, преобразования, сероводорода, серы

...(с атключеннЫм источником нагрева) подают нагазоанализатор и фиксируют величинувыходного сигнала 1 за2Переключателем включают нагревтермического преобразователя, в котором диоксид серы, взаимодействуя приповышенной температуре с водородам,преобразуется в сероводород. Па снижению выходного сигнала газоанализатора к нулевому значению контролигруют полное преобразование диоксидасеры.в сероводород.Переключателем включают нагревтермокаталитического конвертора ификсируют величину выходного сигна 55ла газаанализатора 16Коэффициент преобразования К сероводорода в диоксид серы термакаталитическим конверторам определяют путем сравнения выходньгл сигналов 1lи 1 зо газаанализатора при паследавайтельной подаче на его вход разбавленного контрольного...

Номер патента: 1435760

Опубликовано: 07.11.1988

Авторы: Богомолов, Коршунов, Петров, Татевосян, Терещенко, Титов

МПК: E21B 27/02

Метки: зон, изоляции, осложнений, скважинах

...26. Тампонажный материал4 в эластичной оболочке 5 может бытьвыполнен в виде таблеток 27 из разрушающегося в воде материала,Упругий элемент 16 может быть вы- Ополнен из скрученной резиновой ленты.Размер гранул слоя 22 должен превьппать величину зазора между колонной бурильных труб и стенками скважины, 15Устройство работает следующим образом.Заполняют эластичную оболочку 5тампонажным материалом 4 и слоями20 и 22 гранул. Затем вытягивают из 20контейнера 1 поршень 2 в сборе (кольцо 13 соединено с пыжом 14 защелкой24), прикрепляют эластичную оболочку 5 к пыжу 14 за проушину 19 и вводят заполненную материалом 4 оболочку 5 во внутреннюю полость контейнера 1, следя за тем, чтобы упругийэлемент плавно без рывков и задироввтянул оболочку 5 с...

Номер патента: 1425775

Опубликовано: 23.09.1988

Авторы: Грузин, Гумилевский, Орлов, Симакин, Терещенко

МПК: G11B 5/84

Метки: диска, магнитного, основы

...обкатывание производит на глубину пластического деформированного слоя, преньппающую припуск на механическую обработку, Так при припуске на механическую обработку, равном 0,2 мм насторону, шарик вдавливается на глуби"ну 0,07 мм. При таком режиме обкаты:вания глубина пластически деформированного слоя составляет 0,3 - 0,4 мм,что превьппает величину припуска на 40предварительную и окончательную механическую обработку торцов диска.Скорость вращения шариков определяют экспериментальным пу%м, такпри диаметре шарика Й = 5 мм, скорость его вращения составляет Ч= 800 Об/мин.Подачу шарика к заготовке назначают из учета получения необходимойшероховатости обработки диска и изусловий получения максимальной одно"родности поверхностного слоя диска .в...

Номер патента: 1418209

Опубликовано: 23.08.1988

Авторы: Козловский, Муратов, Терещенко, Яновский

МПК: B65G 17/00

Метки: конвейер, цепной

...длину контура ПЦ, при этом обеспечиваются минимальные изменения длины контура ПЦ. 2 ил,значенных соответственно 14-17, которые находятся одновременно.и во взаимодействии со звездочкой 1 либо катком 4. Круглые валики звеньев 14-17,находящиеся в зацеплении со звездочкой 1 и катком 4, обозначены позициями соответственно 18-21, а круглыевалики этих же звеньев. расположенные у продольных направляющих обозначены соответственно 22-25, Бал 2приводной звездочки 1 связан с приводом врашательного движения (не показан).Между конструктивными параметрами приводной звездочки 1 и бесконечной тяговой цепи, охватывающей звездочку 1 и каток 4, абеснечегы следующие соотношения,В контур бесконечной тяговой цепи,содержащей звенья 6 и 7,...

Номер патента: 1415115

Опубликовано: 07.08.1988

Авторы: Татаринов, Терещенко

МПК: G01N 3/00

Метки: испытаний, образца, сварного, соединения, трещиностойкость

...что по крайней мере одна плоскость 8 ряда 9 проходит через центры сварных точек 3 - 5, т.е. по продольной оси а - а части 7. Поверхность, образованную плоскостью 8 на части 7, шлифуют для улучшения условий наблюдения за трещиной. Часть 7 устанавливают на опоры 10 и между элементами 1 и 2 вводят клинья 11 и 12, осущест- ЗО вляя деформирование соединения. Клинья 1 и 12 имеют с одной из сторон 13 выпуклую форму и градуировку 14 по их длине. За длиной трещины 15 наблюдают через микроскоп 6. 152Пример. Два элемента (пластина 1 из стали 10 ХНДП размерами З,бхбОх 240 и пластина 2 из стали Ос 1 Г 2 Д размерами 8,0 хбОх х 240) сваривают внахлестку контактной точечной сваркой тремя точками. Затем сваренные пластины разрезают по продольной оси а -...

Номер патента: 1414600

Опубликовано: 07.08.1988

Авторы: Величко, Гришин, Проволоцкий, Терещенко

МПК: B24C 9/00

Метки: загрязнения, обработке, отходами, степени, струйно-абразивной, суспензии

...звука 1 сравнивали с контрольной интенсивностью звука 1 , фиксируемой в начале обработки исходной су.:пензии, не загрязненной продуктами обработки. Результаты измерений сведены в таблицу.Данные таблицы показывают линейную зависимость отношения 1/1от загрязненности суспензии продуктами обработки. Зная величину 1/1,можно судить о степени загрязнения суспензии и в зависимости от поставленной задачи принимать меры по замене или регенерации суспензии.Определение степени загрязнения суспенэии откодами обрабатываемого материала в процессе обработки беэ остановки оборудования позволяет оперативно принимать меры по очистке суспенэии от загрязнения и тем самым повьппает производительность и эффективность обработки.формула...

Номер патента: 1413348

Опубликовано: 30.07.1988

Авторы: Ишков, Михайленко, Мухиев, Терещенко, Цой

МПК: F16L 55/02

Метки: гашения, жидкости, избыточного, напора, трубопроводе

...в трубопроводесодержит корпус 1, входной 2 и выходной 3 цилиндрические патрубки,эапорный механизм 4 с поплавковымприводом 5, упругими лентами 6 нароликах 7 с осями 8 и шарнирно-рычажной связью 9 и механизм очисткив виде ножа 10 на осях 8 роликов 7. 25Устройство работает следующимобразом.Уровень жидкости в корпусе 1 определяется разностью расходов вовходном 2 и выходном 3 патрубках, что ЗОобеспечивает определенное положениепаплавкового привода 5. Изменение ба":ланса расходов приводит к изменениюположения поплавкового привода 5 и,следовательно, к изменению проходного сечения перфорированного входногопатрубка 2, Конструкция запорногомеханизма 4, выполненного в видезамкнутых упругих лент 4, обеспечивает безударное перекрытие проходного...

Номер патента: 1411672

Опубликовано: 23.07.1988

Авторы: Зимин, Москвина, Сумароков, Терещенко

МПК: G01N 33/535

Метки: антител, миокарду

...сывороточного альбумина, обеспечивающего полное закрытие оставшейся свободной поверхности полистирола, способного участвовать в неспецифической сорбции белков. Использование альбумина в концентрации меньше 1% не обеспечивает полного закрытия полистироловой поверхности, что в значительной мере снижает специфичность способа, а при применении концентрации альбумина .г . больше 1,5 существенно не влияет на специфичность способа и приводит к большему расходу реактива (альбумина). Эти данные получили при использовании альбумина в интервалах концентрации от 0,05 до 2 , Параллельно формируют контрольную группу пробирок, численно равную опытной, которые заполняют только указанным раствором альбумина, Все пробирки инкубируют и отмывают в...

Номер патента: 1409750

Опубликовано: 15.07.1988

Авторы: Жуйков, Истомин, Прасолов, Протасов, Терещенко

МПК: E21B 33/12, E21B 33/14, E21B 43/10 ...

Метки: колонная, подвеска

...знать относительные деформации цементного теста при сжатии. Экспериментально в компрессионном приборе установлено, что при обезвоживании под действием минимального избыточного давления 1 кгс/см, возможного в скважине в неблагоприятных условиях, достигается относительная деформация (начальная), равная 0,25, т.е. ем= =О,ц-. - х/ где Ч-. - исходный объем цементного раствора между цилиндрическим фильтром подвески и стенкой скважины; 7 у - объем цементного раствора, обезвоженного на фильтре под давлением 1 кгс/см. В процессе посадки конусной части подвески в цементное тесто последнее испытывает доуплотнение под действием радиального давления, достигающего наибольшего значения. В компрессионном приборе использовано давление 150 кгс/см, при...

Номер патента: 1408507

Опубликовано: 07.07.1988

Авторы: Венгер, Сидоренко, Терещенко, Якименко

МПК: H02M 3/337

Метки: постоянного, постоянное

...функцию предварительного усилителя мощ" ности для транзисторов 3,4, 6 и 7 преобразователя. При этом поочередно открываются либо транзисторы группы 3,7 и 5, либо группы б, 4 и 8. Трансформаторы 9 и 10 включаются по первичным обмоткам последовательно, К нагрузке приложено напряжение1= - - 11 И где 11 - напряжениеи 2 О ф иисточника питания,", М - коэффициенттрансформации.В режиме параллельного сложенияна выходе 15 схемы 13 управленияположительное напряжение, а на выходе 14 - отрицательное либо выход 14находится в высокоимпедансном состоянии, Управляющие сигналы в базы транзисторов 3,4, 6 и 7 поступают с вторичных обмоток трансформатора 21 та"ким образом, что транзисторы 4 и 7открыты одновременно при открываниилюбого из пары транзисторов 5...

Номер патента: 1408319

Опубликовано: 07.07.1988

Авторы: Мазыра, Максимович, Полищук, Терещенко

МПК: G01N 21/76

Метки: азота, газоанализатор, окислов, хемилюминесцентный

...в атмосферном воздухе, стабильностью температуры в генераторе 5, которая поддерживается термостатом 7,чистотой атмосферного воздуха, поступающего в генератор 5, что обеспечивается Фильтром 6, стабильностью электрического напряжения питания генератора 5, что обеспечивается электрической схемой генератора, количественным (1:1) преобразованием высших окислов азота в окись азота, что обеспечивается выбором соответствующего катализатора и параметрами (температурой, объемом рабочей камеры и др,) термокаталитического преобразователя, а также.при изменении атмосферного давления стабилизацией расхода воздуха через гене-ратор озоновоздушной смеси, что обеспечивается дополнительным трубопроводом 11, соединяющим вход генератора 5 с выходом...

Номер патента: 1406671

Опубликовано: 30.06.1988

Авторы: Власов, Контарь, Терещенко

МПК: H01P 1/22

Метки: аттенюатор, волноводный, переменный

...с.оставитсль Ь КрутовРсд,кр М 11 трона Тсхрсд 11 13 с ре Корректор М 11 ожо3,л;и 3 г)1,48 Тирал 632 1 опписиое811111111 Госудр 1 вс нноп лоитс т :сХ;Р п дел; изобретений и открытий113035, Москва, К 35, Рагиская наб, д 451 рои ноявегио полиграфическое и 1 и лприяис, г., ипрод, ул. Гроектная, 1 Изобретение относится к устройствам СВЧ и может быгь использовано для регулиронки уровня мощности в трактах низкого и среднего уровней мощности.Цель изобретения - увеличение уровня регулируемой мощности.На чертеже показан переменный волноводный аттенюатор.Переменный волнонодный аттенюатор содержит отрезок волновода 1, который вы. полнен из эластичного термостойкого материала, янляющегося поглотителем, и механизм 2 регулировки уровня...

Номер патента: 1404804

Опубликовано: 23.06.1988

Авторы: Архипов, Петров, Петухов, Терещенко

МПК: G01B 7/06

Метки: датчик, емкостный, изоляции, контактный, проводов, толщины

...соответствовать диаметру контролируемого провода 2, который должен входить в это отверстие с некоторым натягом для обеспечения надежного контактирования между поверхностью контролируемого провода и витками пружинного электрода 1. Витки этого электрода находятся также в контакте с токопроводящей поверхностью 3 токосъемного приспособления 4, между которой и токоведущей жилой 5 контролируемого провода 2 подключен вторичный измерительный преобразователь 6, обеспечивающий измерение емкости между ними, зависящей от толщины изоляции на контролируемом участке провода 2. Контактный емкостный датчик работает следующим образом.При протягивании контролируемого провода 2 через электродемкостного датчика витки винтовой пружины катятся по...

Номер патента: 512688

Опубликовано: 23.06.1988

Авторы: Брук, Морозов, Писаревский, Терещенко, Троянов

МПК: H05H 7/00

Метки: заряженных, координаты, поперечной, пучка, частиц

...схема обычно разбиваетсяна два узла, один из которых выносится из кольцевого зала ускорителя в обслуживаемое помещение (на расстояниев десятки и даже сотни метров), чтосоздает дополнительные трудности,связанные с паразитными наводками ивыравниванием электрических длин высокочастотных кабелей.Целью изобретения является упрощение схемы регистрации.Указанная цель достигается тем,что вместо схемы нормализации сигнала параллельно емкости пикап-электрод - земля подключены варикапы,обе пластины пикап-электрода соединены через амплитудные детекторы иусилители со схемой вычитания, выходкоторой соединен с общей точкой варикапов. При смещении центра тяжестипучка, и, соответственно, измененииотносительных емкостей пучок-электродсистема...

Номер патента: 1400791

Опубликовано: 07.06.1988

Авторы: Теплицкий, Терещенко

МПК: B23B 31/00

Метки: автоматической, кулачков, смены

...после установки сменных кулачков обеспечить эаклинивание лепестков а в отверстияхпостоянных кулачков 3.Сменные кулачки 4 выполнены в сборе с установочными раэжимными пальцами 5, а угловой шаг постоянных кулачков 3, посадочных штырей 7 палеты 2и блокируемых фиксаторов 8 совпадает.Устройство работает следующим образом,Палета 2 с комплектом установлен"ных на посадочные штыри 7 сменных кулачков 4 подводится к патрону 1, шток11 которого занимает положение, соответствующее положению смен. При этомраэжимные установочные пальцы 5 проходят в ориентирующее ступенчатое отверстие и упираются в его торец.фиксаторы 8 сменных кулачков эаб"локированы (например, с помощью элект 1400791ромагнитов 10). Продолжая движение навстречу патрону, палета 2...

Номер патента: 1400551

Опубликовано: 07.06.1988

Авторы: Кучеровский, Озеренский, Терещенко

МПК: A01G 25/02

Метки: капельница

...состоит из корпуса 1с входным патрубком 2, крышки 3 свыходным патрубком 4, дросселя 5 со 15спиральным каналом 6 и штоком 7,эластичного компенсатора, 8 с центральным отверстием 9. У основанияштока 7 выполнены выступы 10, высота которых больше глубины спирального канала, а диаметр описанной вокруг них окружности больше диаметрацентрального отверстия компенсатора.Выходной патрубок имеет камеру 11для размещения в ней выступов и кромок центрального отверстия при изгибе компенсатора под рабочим напором.Целесообразно иметь три выступау основания штока, спиральный каналвыполнить трапецеидального сечения,а вход патрубка оснастить продольнойперемычкой,Капельница работает следующим образом.Вода под напором через входнойпатрубок 2...

Номер патента: 1398054

Опубликовано: 23.05.1988

Авторы: Венгер, Сидоренко, Терещенко, Щербинина

МПК: H02M 7/538

Метки: двухтактный, постоянного

...ы 9, ж полуобмоток1 о9 и 10 соответственно,Напряжение О, возбуждает в контуревокруг отверстия Ферромагнитного сердечника магнитный поток ф, который(Фиг,2) в сечении Б, ферромагнитногосердечника выходного трансформатора4 складывается с магнитным потоком фа в сечении 82 вычитается. Таким образом, локальная область ферромагнитного сердечника в сечении 8, перемагничивается быстрее, чем весь сердеч- .ник. Предположим, в некоторый моментвремени произошло замагничивание области с сечением Я,. В этом случаезамкнутая вокруг отверстия магнитнаяцепь для потока ф разрывается, условия компенсации напряжения полуобмоток 9 и 10 на их концах перестают выполняться и между базами транзисторов1 и 2 появляется разность потенциалов, определяемая в...

Номер патента: 1397863

Опубликовано: 23.05.1988

Авторы: Брайко, Гринберг, Сорочинский, Таранов, Терещенко

МПК: G01R 33/12

Метки: воспроизведения, изменяющегося, магнитного, поля

...делителя частоты ПУДЧ 2. Потом с четвертого выхода блока управления поступает сигнал установки кода управления на коммутатор 8 адреса, разрешающий прохождение сигналов адреса от счетчика 6 или от регистра 16 ад - ресов. Первоначально подключается КА к второму входу. Запись адреса запоминающего блока 9 в регистр адресов происходит при поступлении сигнала разрешения с восьмого выхода блока управления при наличии кода адреса на выходной шине БУ. Информация в регистр данных РД запоминающего блока заносится при поступлении сигнала разрешения с десятого выхода блока управления, при этом на информационной выходной шине БУ должны присутствовать данные. Данные с выхода РД поступают на вход данных ЗБ и заносятся по адресу, который...

Номер патента: 1397408

Опубликовано: 23.05.1988

Авторы: Валевень, Латонина, Серов, Соколова, Терещенко, Чулкова, Чумаевский, Шляпинтох

МПК: C01B 25/37

Метки: извлечения, фосфата, фосфатного, цинка, шлама

...и 6,0 г влажного осадка фосфата железа. Оса.док промьвак)т, сушзг и полъчзк)т 1,;) г осадка фосфа:а железа, содержац(его, % ХпО 3,80, теО( 38,00 и Р)0-, 35,10 Степень извлечения фосфгз цинка составляет 96%, а фосфзтз железа - 8,9%,К 106,2 г полученного раствора фосфата цинка доозвляют 420 г зцетсна, псремешивают 0,5 ч, фильтруют. Получают 517,1 гоГ раствора и 8,2 г влажного (кадка трехзаме(ценного фс)сфата цинка, Осадок сушат и получа(от 7,2 г Хп,( (РО ) 2 х 4 Н 0, который может быть использован в производстве фосфатцруюцих, фосфатпых связок и цокрьи(1.Из 517, г раствора после отгоцки 49 г ацс(- гона полу(ак)т 98,1 г раствора фосфорной кислоты с содержанием ,тгО 0,13, который возврап 1 зют ца стали о извлечения фосфзгз цинка и...

Номер патента: 1397041

Опубликовано: 23.05.1988

Авторы: Когут, Сопатов, Терещенко

МПК: A61M 25/08, A61M 27/00

Метки: дренажа, проводник

...отечна, воспалена. В области лоханочно-мочеточникового сегмента определяется сужение. Произведена пиелолитотомия, резецирован лоханочно-мочеточниковый сегмент с частью лоханки. Выполнить достаточную резекцию лоханки не удалось,из-за опасности натяжения неоанастомоза. Учитывая возможность возникновения впослеоперационном периоде несостоятельности анастомоза вследствие неадекватной резекции лоханки и воспалительной инфильтрации тканей, решено установить в полостной системе почки три дренажа. Два дренажа меньшего диаметра - .для подведения орошаемого раствора - фиксированы на уровне верхней и нижней чашек, и один - потолще, для отделения жидкости, - на уровне средней группы чашек, Наложен пиелоуретеральный анастомозПослеоперационный...

Номер патента: 1394112

Опубликовано: 07.05.1988

Авторы: Вальцев, Кравченко, Максимова, Терещенко

МПК: G01N 21/76

Метки: газоанализатор, хемилюминесцентный

...реакция, в результате которой образуются возбужденные молекулы двуокиси азота, испускающие припереходе в стационарное состояниеоптическое изпучение. Фотоприемник опод воздействием этого излучения вырабатывает фототок, который усиливается электронным усилителем 7 и поступает через переключатель 8 подднапазонов на регистрирующееустройство 9, проградуированное н единицахконцентрации окиси азота,В зависимости от содержания окисиазота в анализируемом газе переключателем 8 устанавливается такой поддиапазон измерения, при котором показания устройства 9 не выходили бы эаего нижний и верхний пределы измерения.Если количество поступающего вреакционную камеру аэона постояннона разных поддиапазонах, то в случаенизких концентраций окиси азота...

Номер патента: 1390739

Опубликовано: 23.04.1988

Авторы: Венгер, Сидоренко, Терещенко, Якименко

МПК: H02M 3/335

Метки: постоянного

...выводы 25,26 и 27 28 блока 4управления.Преобразователь работает следующим образом,55От блока 4 управления ца базытранзисторов 11 и 12. а также набазы транзисторов 8 ц 9 подаются взаимно инвертированные импульсные последовательности, сдвинутые между собой на угол регулирования Каждый цикл работы преобразователя разбивается ца первый и второй подциклыи Т-Г соответственно (Фиг.2). Во время первого подцикла открыты либо транзисторы 8 и 12, либо транзисторы 9 и 11, При изображенной на Фиг.1 полярности обмоток трансФорматоров 5 и 6 этому будет соответствовать согласное включение вторичных обмоток. Следовательно, открыты будут либо диоды 18 и 23, либо диоды 20 и 21 выпрямителя 17. Напряжение ца выходе выпрямителя 17 будет равно сумме напряжений...

Номер патента: 1388365

Опубликовано: 15.04.1988

Авторы: Андрюхов, Артемьев, Гель, Терещенко

МПК: B65G 27/00

Метки: вибрационный, горячих, конвейер, транспортирования, шлаков

...конвейерам, и может быть использовано вметаллургической и других отраслях промышленностии.Цель изобретения - расширение технологических возможностей конвейера засчет удаления из шлаков остатков металла.На чертеже изображен вибрационныйконвейер, общий вид, разрез.Вибрационный конвейер содержит же Олоб 1 прямоугольного сечения с торцовой стенкой 2 в загрузочной части, снабженный кессоном 3 для охлаждающей среды, предпочтительно воды, охватывающимжелоб снаружи и снабженным патрубкамиподачи и отвода охлаждающей среды. Днище 4 желоба 1 в его загрузочной частиустановлено с наклоном в сторону торцовойстенки 2 под углом 3 - 10 и выполненовместе с торцовой стенкой 2 из теплопроводного жаропрочного материала. Под днищем 4 желоба 1 в...

Номер патента: 1386974

Опубликовано: 07.04.1988

Авторы: Жуйков, Назаренко, Терещенко, Шелягина

МПК: G05F 1/56

Метки: значения, постоянного, среднего, стабилизатор, широтно-импульсный

...5, выходные напряжения интеграторов 4 и 5 суммируются. Суммарное напряжение сравнивается с опорным, которое поступает с усилителя 8 с регулируемым коэффициентом передачи. Сигнал рассогласования сравнивается с пилообразным напряжением широтно-импульсного модулятора, в состав которого входят узел 13 сравнения и генератор 12 пилообразного напряжения. Питание к генератору 12 подается через усилитель 10 с регулируемым коэффициентом передачи. Выходной сигнал узла сравнения поступает на управляющий вход силового ключа 1 и, регулируя его работу, служит для стабилизации подаваемого на схему напряжения. Стабилизированное напряжение фильтруется 1.С-фильтром 3.Ошибка выходного напряжения стабилизатора 11 при изменении входного напряжения (Е)...

Номер патента: 1386767

Опубликовано: 07.04.1988

Автор: Терещенко

МПК: F16C 17/06

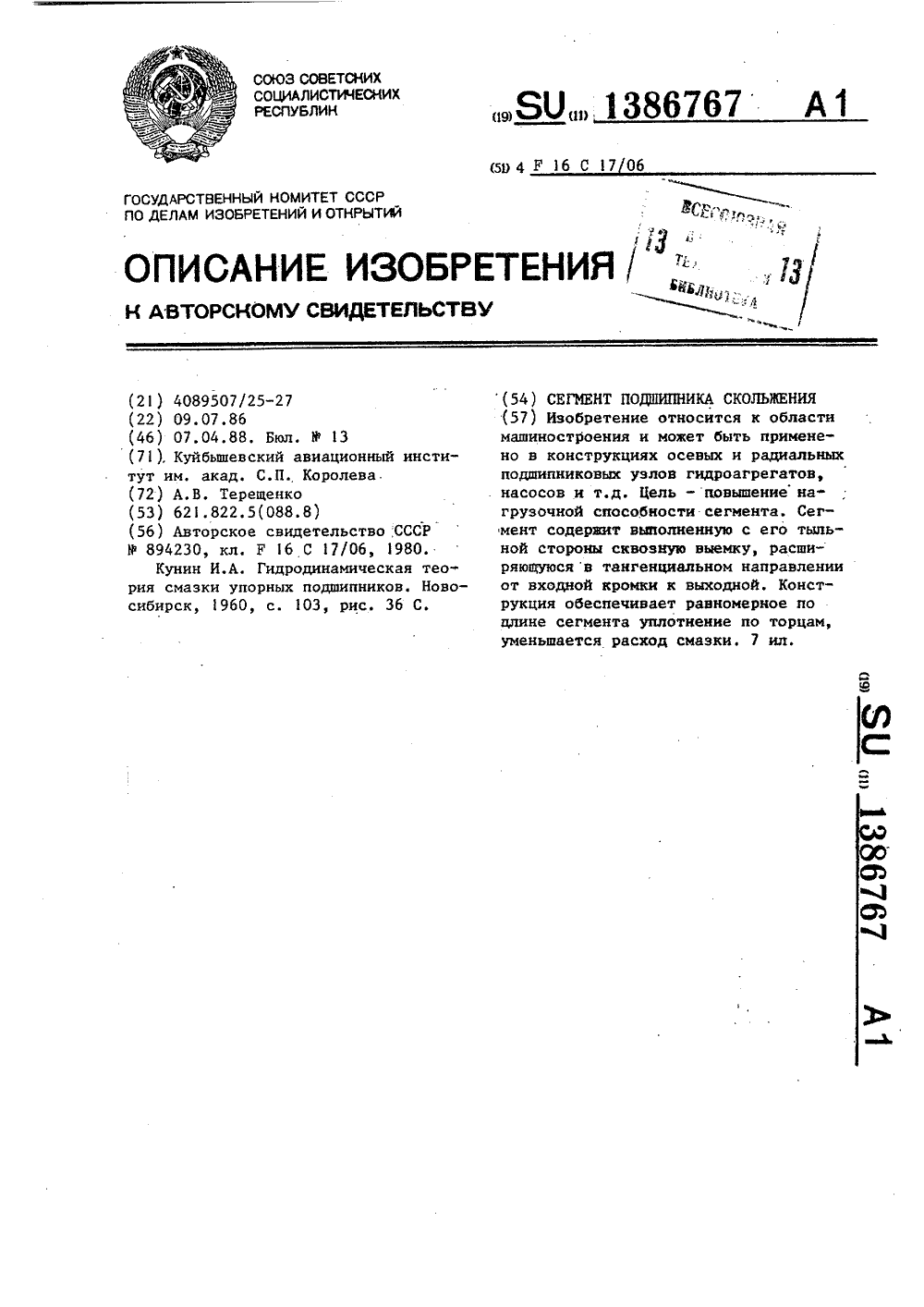

Метки: подшипника, сегмент, скольжения

...срезах сегмента; а иЬ - перемещения периферийных кромокплиты 2 в направлении к плоскоститрения подвижного элемента 4 под действием гидродинамических давленийсоответственно на входном и выходномсрезах сегмента; Р - распределениегидродинамических давлений в тангенциальной плоскости сегмента при егоработе; стрелка на подвижном элементе 4 (фиг. 7) указывает направлениеего движения.Сегмент подшипника скольжения работает следующим образом.В процессе вращения подвижногоэлемента 4 в клиновом зазоре (фиг.7)по всей площади сегмента формируются гидродинамические давления. Поддействием указанных давлений при наличин выемки 3 плита 2 деформируется (прогибается) и ложится на .корпусв средней его части по всей длине сегмента, Так как выемка 3...

Номер патента: 1381561

Опубликовано: 15.03.1988

Авторы: Бирюков, Мосягин, Староверов, Терещенко

МПК: G07C 9/00

Метки: входа, выхода, персонала, регистрации

...блоки 9 - 12 управляющей цепи направляет в соответствующий блок 2 считывания сигнал запроса информации. По этому сигналу блок считывания информации выдает информационный код, который по информационной цепи поступает в блок 8. Последний через управляющую цепь посылает в блок считывания информации сигнал окончания обслуживания.Информация о текущем времени или времени прихода (ухода) трудящегося формируется в вычислительной машине программным путем с использованием стандартных устройств и программ управляющих вычислительных машин для организации текущего времени.В качестве управляющей вычислительной машины может быть использована любая серийно изготавливаемая управляющая машина, связанная с блоком 8 опроса.Отметка времени вырабатывается...

Номер патента: 1381346

Опубликовано: 15.03.1988

Авторы: Князев, Терещенко

МПК: G01K 7/16

Метки: величины, изменяющейся, напряжение, неэлектрической, преобразования, электрическое

...17 (18) и конденсатор 19 /20) обра уют интегрирующую КС-цепь. Устройство со ержит также суммирующий усилитель 21, вы олненный на операционном усилителе 22, ин ертирующий вход которого соединен с его выходом, являющимся выходом всего уст ойства, через резистор 23. Выходы диффе енциальных усилителей всех каскадов соединены с суммируюшим усилителем через разделительные КС-цепи 24 - 26 цепи питани дифференциальных усилителей не показа 1 ы) .Устройство работает следующим образом.При подключенных датчике и источнике пит 1 ания под действием глубокой отрицательной обратной связи в устройстве авто 1 у 1 атически устанавливается заданный режим питания датчика 1 по постоянному току, причем потенциал стока /с транзистора 2 определяется...
