Татарников

Номер патента: 856695

Опубликовано: 23.08.1981

Авторы: Берштейн, Вдовин, Гришко, Игнатьев, Корчагин, Татарников, Ченцов

МПК: B23D 47/02

Метки: диска, крепления, пильного, установки

...пру 15 жина 10, которая предварительно поджата,с помощью конической шайбы 11 и болтов 12с целью центрирования тарельчатой пружины 10 относительно оси съемной планшайбы 4.Устройство для установки и крепленияЗ 1 диска работает следующим образом.При замене диска 3 с вала 1 снимается контргайка 5, гайка 6, съемная планшайба 4 совместно с тарельчатой пружиной 10.856695 фиг. Составитель Т. Ильенко Редактор С. Родикова Техред А, Бойкас Корректор М. Шароши Заказ 7077(15 Тираж 1148 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 3035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Диск 3 совместно с разрезанной конической втулкой 9 перемещается вправо (по чертежу) до...

Номер патента: 853266

Опубликовано: 07.08.1981

Авторы: Буйволов, Волков, Татарников

МПК: F16K 17/08

Метки: клапан, предохранительный

...клапана.В изолированной камере корпуса 1 установлен чувствительный элемент 2 с тарировочным винтом 3. Чувствительный элемент 2 кинематически связан с запорным органом 4 через шток 5, в котором выполнен глухой канал 6 с двумя калиброванными отверстиями 7 и 8. Канал б связан с входной ,полостью. Запорный орган 4 перекрывает проходное сечение седла 9. Отверстия 7 и 8 осуществляют гидравлическую связь между камерой чувствительного элемента и выходной полостью.Клапан работает следующим образом.В закрытом положении на запорный орган 4 действует входное давление, которое уравновешено усилием пружины чувствительного элемента 2. Камера чувствительного элемента 2 через отверстия 7 и 8 в штоке 5 сообщена с выходной полостью, поэтому на...

Номер патента: 837537

Опубликовано: 15.06.1981

Авторы: Батурин, Колесов, Маркин, Татарников, Юткин, Ятвецкий

МПК: B21J 13/02

Метки: горячей, изотермическойштамповки, штамп

...нагревателярасположена в этом отверстии.Источники информации,принятые во внимание при экспертизе1. Фиглин С.З. и др. Изотермическое деформирование металлов. ММашиностроение, 1978, с. 36-38,Рис. 16,коническое отверстие, а спираль нагревателя расположена в этом отверстии.На чертеже изображен штамп, общийвид.Штамп содержит штамподержатель,состоящий из нижней 1 и верхней 2половин. В нижней половине 1 штамподержателя смонтирован 11 последовательно размещенные нижний подкладнойдиск 3 и нижняя рабочая вставка 4 сграфюрой 5, а в верхней половине 2верхний подкладной диск б и верхняярабочая вставка 7 с гранюрой 8. Гравюры 5 и 8 вставок 4 и 7 при смыкании образуют контур, соответствующий конфигурации штампуемого изделия.Половины 1 и 2...

Номер патента: 825320

Опубликовано: 30.04.1981

Автор: Татарников

МПК: B29D 23/04

Метки: 825320

...и сил поверхностного натяжения жидкости с помощью специальных пленкообразующих сопел.Жидкость в пленке движется в радиальном направлении от центра рукавного материала к внутренней его стенке со скоростью 1,5-2 м/с. При этом количество жидкости, нанесенное на единицу поверхности или периметра внутренней поверхности рукавного материала, одинаково и не зависит от колебательных его движений, Кроме того, размеры пленкообразующего сопла небольшие, так что при движениях рукавного материала касания ее о сопло не происходит. Все это приводит к исключительно равномерному охлаждению.Поскольку движение жидкости в пространственной пленке является напорным, то происходит увеличение диаметра рукавного материала за счет давления жидкости без применения...

Номер патента: 808613

Опубликовано: 28.02.1981

Авторы: Татарников, Ткачев

МПК: E04B 1/345

Метки: конструкция, пневматическая

...между собой каналами 9, расположенными друг между другом рядами или смещенными в шахматном порядке и снабженными дополни- З 5 тельным вентильным устройством 10. Элементы 8 имеют выпуклую поверхность, например, сферической, линзообразной и т.п. Формы.Пневматические элементы 8 с кана лами 9 образованы эластичными пленками 11 и 12, контуры которых герметично скреплены между собой, например, общим швом 6, а по внутренним поверхностям - контактными связями в виде участков 13 гипоциклоидной Формы, ограниченных диаметральными контурными линиями элементов 8. При этом пленки 4 и 5 совмест-.но с пленками 11 и 12 образуют замк- у нутые полости 14 и 15, снабженные вентильными устройствами 2 и 16.Пленки 11 и 12 образуют пневматические...

Номер патента: 804700

Опубликовано: 15.02.1981

Авторы: Захарова, Морозов, Охрименко, Панин, Татарников, Щерба

МПК: C21D 1/44

Метки: выгрузкидеталей, загрузки

...25, аналогичным упору 23, и двумя катками 26, опирающимися на горизонтальный рецьсовый путь 27 смонтированный на стойках фундаментной рамы. В бортовых ограж дениях лотка 1 выполнены проемы, соответствующие по форме и размерам наружному контуру заднего топкателя 21. Подвижное бортовое ограждение лотка снабжено регулирдвочным винтом 23 со штур 15 Ввпом.7Устройство работает следующим образом,Нагретая в печи заготовка 29 за счетсобственного веса скатывается по наклонному лотку 1, попадает в поперечный призматический желобок 17 и, упираясь вего неподвижную грань, оствнавпивается.После вкцючения цилиндра 19 шток 20последнего начинает перемещаться слеванаправо, и центральный лепесток 23 заднего топквтеля 21 вступает во взаимодействие с...

Номер патента: 795697

Опубликовано: 15.01.1981

Авторы: Батурин, Бережной, Гусев, Желтков, Охрименко, Пылаев, Татарников, Щерба

МПК: B21J 5/12

Метки: полых

...конической матрице, диаметр рабо-чей полости которой увеличивается в Ясторону пуансона, при этом матрицуи пуансон перемещают с разными скоростями.Для получения профиля с конуснойповерхностью, имеющей уклон в сторонуз 0 Изобретение относится к обработ ке металлов давлением и может быть использовано для получения полых изделий путем выдавливания.Известен способ получения полых изделий путем обратного выдавливания в подвижной матрице, принудительно перемещаемой в направлении движения пуансона 1. матрицы, матрицу перемещают со скоростью меньшей скорости пуансона.Для получения профиля с конусной поверхностью, имеющей. уклон в сторону пуансона, матрицу перемещают со скоростью большей скорости пуансона. Этот способ получения полых...

Номер патента: 785405

Опубликовано: 07.12.1980

Авторы: Данилова, Ермолаева, Капанчан, Кучменко, Лапин, Самсонова, Татарников

МПК: D21D 3/00

Метки: бумажной, массы, отливу, подготовки

...колебаний частотой 22 кГцв течение 4 мин, Затем обработанную 15суспенэию каолина смешивают с воднойсуспензией волокнистого полуфабриката, включающей целлюлозу и канифольный клей в количестве 2 от массыабсолютно сухого волокна, В приготов- Яленную смесь добавляют сернокислыйалюминий до рН 5,0,Иэ полученной бумажной массы в лабораторных условиях изготовляют бумагу на листоотливном аппарате РапидКеттен,Параллельно в аналогичных условияхполуЧают бумагу с использованием необработанного ультразвуком каолина.Результаты определения качественных Введение в волокнистую суспенэию предварительно озвученной суспенэии каолинЬ позволяет при увеличении зол ности бумаги в 2 раза по сравнению с контрольным вариантом и в 3 раза по сравнению с прототипом...

Номер патента: 781778

Опубликовано: 23.11.1980

Авторы: Апремов, Буйволов, Волков, Татарников

МПК: G05D 16/06

Метки: давления, регулятор

...27 регулятора соединена с рабочей полостью чувствительного элемента8 избыточного давления,Регулятор давления работает спедующим образом,При выключенном электромагнитном клапа.не 18 регулирующий орган 1 закрыт (регулятор нормально закрытого типа) и сопло входаэлектромагнитного клапана 18 перекрыто. При включении электромагнитного клапана 18 сопло входа открывается, а сброс в атмосферу пре.кращается. Давление входа через редуктор 17поступает в управляющую камеру 19 блока 16 задержки, и благодаря наличию пневмоемкости20 нарастание давления в этой камере происходит эа требуемое время задержки, . По мере нарастания давления в управляющейкамере 19 жесткие центры с соплом 24 переме.щаются вниз и открывают клапан 26 блока 16задержки,...

Номер патента: 777165

Опубликовано: 07.11.1980

Авторы: Татарников, Ткачев

МПК: E04B 1/345

Метки: конструкция, пневматическая

...общего Блида пневматической, конструкции с шахматным расположением связанных и разделенных воздушной прослойкой участков двуслойной оболочии; на фиг, 2 - то же, с сотовым расположением участков.Пневматическая конструкция имеет оболочку 1, вентильное устройство 2,и элементы,крепления 3, расположенные в приконтурной части оболочки, Оболочка 1;выполнена из многослойного эластичного материала, например, состоящего из пленок 4, б, контуры,которых скреплены между собой герметично сплошным швом 6, Внутренние прилегающие поверхности пленок, имеют контактно связанные участки, ограниченные лроимущественно дугами окружностей, например гипоциклоидной 7 и круглой 8 форм, и разделенные,воздушной прослойкой участки 9 кольцеобразной формы,...

Номер патента: 776690

Опубликовано: 07.11.1980

Авторы: Батурин, Гусев, Данилин, Осокин, Охрименко, Панин, Рынденков, Татарников, Шелков, Щерба

МПК: B21C 23/03

Метки: легких, полунепрерывного, сплавов, экструдирования

...подстуживания градиентно нагретой заготовки с, температурным полем, изменяющимся от еепереднего до заднего торца в интервале, равном 1,0 - 0,6 от температуры ее более горячего тор ца, обеспечивает отвод тепла, выделяющегося в процессе деформации при экструдировании с повышенными скоростями истечения.Этот, способ наиболее эффективен при 30 экструдировании 1 способом деформации с, активным трением, так как при этом устраняются условия образования пресс-утяжины 1 рода.П р и м е р. Полунепрерывное экструди рование изделий проводится из литых загоаотовок в количестве 126 шт. из алюминиевых сплавов типа Д 16 и ЛМГ 6 на гидравлическом прессе усилием 1 ООО тс контейнера диаметром 115 лл. В процессе экструди ,рОвания изготавливаются...

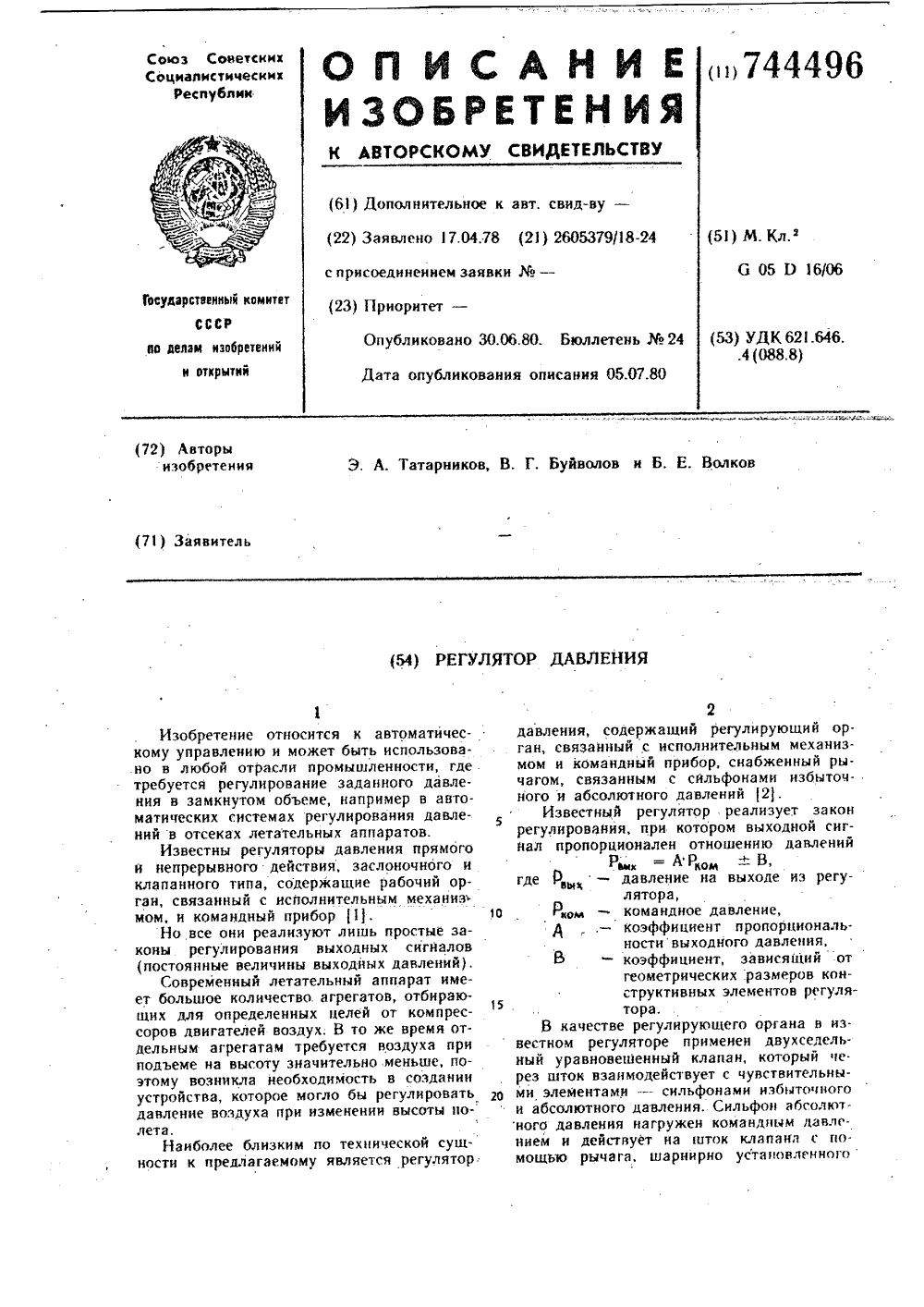

Номер патента: 744496

Опубликовано: 30.06.1980

Авторы: Буйволов, Волков, Татарников

МПК: G05D 16/06

Метки: давления, регулятор

...работу регулятора3, Для расширения функциональных возможностей регулятора (совмегцение функций перекрывного устронства) на выходе вкомандный прибор установлен электромаг.нитный клапан (предлагаемый регулятор -номарльно закрытого типа) .На чертеже представлена принципиаль.ная схема регулятора давления.Регулятор давления содержит регулируюигий орган 1, выполненный в виде поворотной заслонки, связанной через гге 1)едаточный механизм 2 с исполнительным механизмом 3,На канале входного давлення установленэлектромагнитный клапан 4 принудительногозакрытия заслонки н редуктор 5, стабилизирующий входное давление. Исгголннтель 2 ф ный механизм 3 отрабатывает сигнал командного прибора 6, включакнцего сильфон 7избыточного...

Номер патента: 738679

Опубликовано: 05.06.1980

Авторы: Колесник, Мусташкин, Николаев, Перелыгин, Татарников

МПК: B05B 3/12

Метки: распылитель, центробежный

...в центробежном распылителедиспергатора с диспергирующим элементом,выполненным из абразивного материала в видеусеченного конуса, позволяет получить равномерный распыл жидкости с различнои дисперср постыл и скоростью движения капель по высотеаппарата, что позволяет кроме сильно развитойповерхности контакта фаз получить в одном40 аппарате возможность избирательной очисткигазов (паров) от примесей различного необходи.мого дисперсного состава.Учитывая широкое применение диспергаторовв различных процессах во многих отраслях про 45 мышленности а также широкое серийное производство абразивных камней различной формы,пористости и микробугорковой структуры,поверхности; внедрение настоящего изобретенияпозволяет не только...

Номер патента: 723455

Опубликовано: 25.03.1980

Авторы: Паринов, Татарников

МПК: G01P 3/46

Метки: скорости, сыпучего, трубопроводе

...1, по которому перемещается сыпучий материал, содержащий ферромагнитные частицы, возбудителя магнитного поля 2, выполненного в виде соленоида, и определенного количества измерительных катушек 3, расположенных внутри возбудителя.Каждая измерительная катушка выполнена иэ нескольких прямоугольных рамок (на рисунке показаны четыре рамки). Для более точного определения траектории движения ферромагнитных частиц длина. сторон рамки вдоль образующей трубопровода значительно меньше длины сторон, прилегающих к цилиндрической части трубопровода.ЦНИИП Тираж Выводы всех рамок подключены к регистрирующей аппаратуре (на чертеже не показана) .Устройство работает следующим образом.Возбудитель, подключенный к источнику питания постоянного тока,...

Номер патента: 708318

Опубликовано: 05.01.1980

Авторы: Волков, Дровеников, Симкин, Татарников

МПК: G05D 16/06

Метки: давления, регулятор

...в связи с этим изменяется направление действия предварительно сжатых пружин сжатия, следовательно, появляются составляющие усилий пружины, направленные против усилия чувствительного элемента. Таким образом, появившиеся составляющие усилий пружин сжатия резко уменьшают суммарную жесткость системы при перемещении клапана, а значит, увеличивают чувствительность системы и точность поддержания заданного давления. При различных сочетаниях жесткостейпружин сжатия и чувствительного элемента при заданных перепадах давления рабочей среды и заданном диапазоне ее расходов достигается необходимая точность под-держания заданного давления независимоот величины перемещения клапана.Необходимую точность поддержания заданного давления можно получить...

Номер патента: 706184

Опубликовано: 30.12.1979

Авторы: Адаманов, Бессонов, Друинский, Жучков, Парфенов, Рожков, Татарников, Топильский

МПК: B22D 7/00

Метки: разливки, ферросплавов

...только на дно изложниц.Как показали проведенные исследования, при введениичастиц в изложницу в количестве, меньшем 0,01 от веса введенных в струю, могут появляться приварившиеся слитки, При введении в количестве, большем 0,1, в иэложниГ706183це остаются нерасплавившиеся частицы, (0,56 г (4,0-0,56)=0,1) на дно излож что приводит к увеличению мелочи в го- ницы. Отношение веса частиц состав. товом металле. Поэтому соотношение ляет 1:0,1.весачастиц, введенных в струю и на Использование изобретения позводио изложницы, должно составлятьляет улучшить качество слитков, уве 1 г(0,01-0,1), 5 личить стойкость изложниц, уменьшитьПример 1. Производится машинная расход извести и воды при разливке разливка силикохрома, При среднем ферросплавов на...

Номер патента: 684519

Опубликовано: 05.09.1979

Авторы: Волков, Дровеников, Евсеев, Симкин, Татарников

МПК: G05D 16/06

Метки: давления, регулятор

...второго.задатчика давления 9 связано с топливным баком 2.Оба задатчика давления 3 и 9 аналогичны по конструкции и включают в себя пружину 14, дев мембраны 15 со связанными между собой жесткими центрами 16.Регулятор включает в себя также пневматическое двухмембраннов реле Х 7, выходная камера 18 которого через пневматическое сопротивление 19 сообщена с исполнительной полостью 5 выпускного клапана 1, причем. одна иэ управляющих камер 20 пневматического двухмвмбранного реле и первое сопло 21 связаны с топливным баком 2, а другая управляющая камера 22 и второе сопло 23 - с атмосферой.Регулятор давления работает следующим образом.В исходном состоянии (при равенстве давлений в топливном баке 2 и атмосферного) давление поступает в,...

Номер патента: 678224

Опубликовано: 05.08.1979

Авторы: Виноградов, Гавриков, Евдокимов, Переплетчиков, Романов, Татарников

МПК: F16F 15/02

Метки: вибраций, демпфирования, упругого, чувствительного, элемента

...чувствительным элементом упру. гие стержни, расположенные консольно, свобод ные концы их размещены на поверхности, центрич. ной образующей поверхности чувствительного элемента, при этом каждый стержень выполнен в виде усеченного конуса полым или армированным, большее основание которого обращенок 2 О корпусу, а устройство снабжено эластичной пластиной, закрепленной на корпусе, на которой фик. сированы большими основаниями стержни. во, продольный разрез; на фиг. 2 - разрез А - А фиг. 1.Устройство для демпфирования упругого чув. ствительного элемента содержит плоскую эластич. ную резиновую пластину 1, на которой расположены. конические стержни 2, прерывисто по дли. не эластичной пластины, размещенные на ее по. верхности тремя группами одна...

Номер патента: 672228

Опубликовано: 05.07.1979

Авторы: Муравьев, Татарников

МПК: D01D 5/04

Метки: газов, нитей, отсоса, синтетических, формировании

...стенке, средство 4 для орощения, расположенное в корпусе 2, имеюгцем свободно установленное на нем кольцо 5 с лопатками 6, смонтированными в кольцевой щели 3 и средство для контроля изменений скорости потока отсасываемых газов в патрубке 1 для отсоса, содержашее расположенные в нем датчики 7 и 8 обще го давления и статического давления потока отсасываемых газов, соединенные с коленами 1.)-образной жидкостной трубки 9.Работает устройство следующим обра(Рггг Составитель Л, РизерТехред О. ЛуговаяТираж 515сударственного комитета См изобретений и открытийа, Ж - 35, Раущская наб.,тент, г. Ужгород, ул. Про Корректор Н. Сте Подписное СР Редактор В.Заказ 38362 ьщако ЦНИИПИ Гопо дела113035, Москвлиал ППП Па д, 4/5 ктная, 4 Газы, выделяющиеся при...

Номер патента: 664705

Опубликовано: 30.05.1979

Авторы: Желтков, Осокин, Охрименко, Панин, Татарников, Шелков, Щерба

МПК: B21C 25/02

Метки: матричный, обратного, узел, экструдирования

...обоймы, канавками матрицы и пресс-штемпеля созданы зазоры, обеспечивающие ограниченную возможность осевого перемещения матрицы 3 и подкладного кольца 2 внутри обоймы 5. Количество рядов байонетного соединения определяется из условий требуемой прочности матричного узла (на чертежах показано однорядное соединение обоймы с матрицей и двухрядное - обоймы с пресс-штемпелем).Матричный узел работает следующим образом. При сборке узла в торцевые гнезда пресс-штемпеля 1 вставляют до упора штифты 9. Затем в пазы 8 байонетного замкового соединения пресс-штемпеля 1 вводят секторные выступы обоймы 5 и подают последнюю до упора в пресс-штемпель 1, после чего помещают внутрь обоймы 3 подкладное кольцо 2, совмещая отверстия в нем со штифтами 9, а затем...

Номер патента: 656876

Опубликовано: 15.04.1979

Авторы: Лумер, Марков, Мурина, Татарников

МПК: B30B 15/00

Метки: прессу, стол

...14, сориентированные на расположение тележек 9 транспортера 1, и имеюгцая возможность перемещаться в осевомнаправлении гцдроприводом 15, Муфта 12расположена между двумя кулачковымцполумуфтами 16 и 17, жестко соединеццы вми соответственно с зубчатыми колесами18 и 19, свободно сидящими на валу 6.Зубчатое колесо 18 через холостую шестерню 20 зацепляется с зубчатым колесом 21,установленным на валу 22, На конце вала22 установлены звездочки 23, связанныес цепями 24, и которым прикреплена пила25 с режущим диском Ю. Пила 25 установлена на рельсы 27 Зубчатое колесо 19связано зацеплением со вторым зубчатымколесом 28, устацовленным на валу 22.с 36Предварительно во время сборки узла иустановки муфты 12 на валу б кулачки 14ориентируют на...

Номер патента: 655898

Опубликовано: 05.04.1979

Автор: Татарников

МПК: G01C 9/36

Метки: датчик, индукционный, наклона, угла

...одной из осей ХХ или УУ в одну сторону до 170, Так как любое положение оси 07 в пространстве может быть получено путем двух последовательных независимых поворотов датчика относительно осей ХХ и УУ, то, следовательно, датчик позволяет определять ориентацию стержней в декартовой системе координат, плоскость ХОУ которой горизонтальна.Поскольку рабочей является вносимая электродвижущая сила, а измерительных катушек две, это позволяет использовать включение измерительных катушек в мостовые измерительные схемы и балансировать измерительную схему при любом положении датчика, получая на выходе линейный сигнал от угла наклона датчика от заданного положения. Использование мостовых измерительных схем снимает требование абсолютной идентичности...

Номер патента: 654701

Опубликовано: 30.03.1979

Авторы: Боровин, Купершмидт, Муравьев, Сперанский, Стрельцес, Татарников, Тув, Фильберт, Харьков

МПК: D01D 5/04

Метки: нитей, термопластичных, формования

...термопластичных нитей содержит средство для подачи обрабатывающего газа в корпус 1 термокамеры с электрическими нагревателями 2, расположенный под фильерным комплектом 3, и средство для отсоса примесей, расположенное в нижней части корпуса 1 термокамеры и выполненное в виде кольцевого канала 4 в корпусе 1, соединенного с патрубком 5 для отсоса примесей.( редство для подачи обрабатывающего газа расположено над корпусом 1 термокамеры и представляет собой соединенныи с патрубком 6 для подачи обрабатывающего газа кольцевой распределитель 7 со щелью 8, выполненные в теплоизолпрующем блоке 9 головки 10 фильерного комплекта 3. Теплоизолирующий блок 9 и патрубок 6 для подачи обрабатывающего газа обогреваются высокотсмпературным органическим...

Номер патента: 653472

Опубликовано: 25.03.1979

Авторы: Аносов, Волков, Татарников, Эпельман

МПК: F16K 15/00

Метки: клапан, обратный

...фиг. 1.Обратный клапан содержит корпус 1, эапорные органы 2, ось 3, пружину 4 ботоспособности клапар 7 и приводом 6 по- Закрепленный на оси дно открывает запорврашении оси в раэх органов 2 и воз 6 в исходное поло я пружиной 4, что Изобретение относнию, в частности, кв газовых трубопровоИзвестен обратныкоторого размещеныные на оси и врашаивпружиненные запорныный упор 1Недостатком такоется невозможностьспособности беэ демо арников, Я. Л. Эпельман и Б. Е, Волков Под действием давления рабочей среды на входе в клапан запорные органы 2 поворачиваются вокруг оси 3, преодолевая усилие пружины 4, и открывают проходное сечение, При прекращении действия давления рабочего тела на входе в клапан пружина 4, воздействуя на запорные органы 2,...

Номер патента: 649761

Опубликовано: 28.02.1979

Авторы: Муравьев, Татарников

МПК: D01D 5/08

Метки: нитей, синтетических

...1. ФИзоо)Вт с 1.с Отцосится к Ос. астц роизводства с 51:ет-.=скх ц;те:касается стрОЙства д,я лсчения синтетически 1 ЕИИз)ство стойство для пол еиия си:"; - тетиески; н ., ей, со е;)ж 21)цсе кчЗп, с с каиалом для подвс:.дсцлава к каналу рас ире;слит.ля, ста озлен;огг знатокори,.ко.тьцсвь; заза)ом над п)ильтром фильерой, средства -,ля уплотненця с уг.- лотцитель:ой и:,:к, адкой 111,Однако В .:;, .Ст:.Ом стройстз= закл 1. цивацие одого з , - л мсцтоз в корпмсе Вь:- зывсст и): 1(ка: - че расплава к прокл 2 дке. Этот рдслаз с дал:; ейНем разлагается ;1 ОДМС 1 ЦЦВВЯС 1; СВЕЖЕМ, 1)а;,.ВВ ВЛИЯ.; Д Каа" С" ,) ЧГ Ч. .;- ЕЦель; из)о:.ете 1 я явл 5 стся 1 овы".еиие надежнсстр 20 оть: устройстВа.Это достигается - ;:, что углотнительИая ПрОКЛадКа...

Номер патента: 645852

Опубликовано: 05.02.1979

Авторы: Батурин, Гусев, Ефремов, Охрименко, Татарников, Щерба

МПК: B30B 15/26

Метки: активного, использованием, трения, экструдирования

...1 Олостямии г цилиндра управления 20 шток 40поршня 21 которого связан с угравляющим дросселе 1, 22, Дооссель 22 соединен трубопроводами с Рабочими полос-.1 ями дОпОлнительных ГидоОцил 1 ндо В4 контейнера 2, 415Беличи на угла наклона,-пр;молинейного рабоего профиля КОПИРа 15И уГЛа НаКЛОНа а Обрс.Зубрят(ЕЙ КРИЗСлинейного рабочего иРофиля копира .1связаны следующим соотношением: Яйф(. =С - = (,05-1,7,1Де К,у - кинематический коэффициент,арактеризующийся Отношением скос,Ростей ПЕремещения контейнера и11 ОессщтемПЕлЯС - коэфФициент пропорциональ 60ности, зависящий от конкретных раэИФРОВ элементов рычажной системы;М - угол наклона плоскостиРМочего профиля копира 15, жесткоМяэанного с поршне - г,1 гол налана обра ующей:.О И Г;.:;.:СсПО,.;Е.,.1...

Номер патента: 626873

Опубликовано: 05.10.1978

Авторы: Метелкин, Морозов, Татарников

МПК: B21J 13/08

Метки: заготовок, подачи

...полэущке 6, установленной в пазу упора 2 с возможностью возвратно-поступательного перемещения от силового цилиндра 7, размещенного в хоботе 1 устройства, Загнутые концы 5 вилки выполнены с профилированной рабочей поверхностью 8.Включением силового цилиндра 7 приводят в движение ползушку 6, которая сообщает движение рычагу 4, Затем опуокают хобот 1 и рычагом 4 накрывают заготовку 9 (например, диск), Силовой цилиндр 7 включают в обратном направлении, Попэушка 6 с рычагом 4 начинает, перемешаться также в обратном направлении, фиксируя заготовку между упором 2ной головкой, а также силовой цилиндрпривода захватной головки, о т л и ч а ющ е е с я тем, что, с целью повышенияпроизводительности и надежности в рабате, захватная головка, выполнена...

Номер патента: 621504

Опубликовано: 30.08.1978

Авторы: Богачев, Татарников

МПК: B23D 45/18

Метки: движущегося, летучая, непрерывно, пила, проката, резки

...связанная с ней полуось может утапливаться вотверстии корпуса вала, тем самым выходяиз подшипника шкива и освобождая пространство для беспрепятственного съема25 ремней со шкивов и установки новых ремней,На предлагаемойпилы, 3; на фиг, 2 -разрез30 На орожестко укреплен корпус 2 центрального вала, на одном из торцов которого выполнено концентричное цилиндрическое отверстие 3.В это отверстие входят со свободой возвратно-поступательного осевого перемещения полуось 4, установленная своим выступающим из щеки 1 концом в подшипнике шкива 5 привода 6. Глубина отверстия 3 равна длине полуоси 4 или несколько превышает ее. Прилегающий к щеке 1 участок наружной поверхности корпуса 2 вала снабжен винтовой нарезкой, на которой установлена гайка 7,...

Номер патента: 613133

Опубликовано: 30.06.1978

Автор: Татарников

МПК: F01M 1/22, F02B 77/08

Метки: автоматическое, давления, двигателя, масла, остановки, падении

...в цилиндры двигателя и аккумулятор 9 (последнийоыл заполнен маслом при соорке) и выдавливает масло в цилиндр 13 подпружиненногопоршня 8, который тягами 7 поднимает золотник 5 в верхнее положение, сжимая пружины20 и 21, свободный поршень 19 остается в положении, определяемом давлением масла вмагистрали при пуске,Клапан 12, отрегулированный на давление,превышающее давление масла в системе, запирает масло под подпружиненным поршнем8 и удерживает его некоторое время, достаточное для заполнения объема под поршнем 19.Время выдержки, принятое для данной установки, обеспечивается сечением сливногоотверстия 1 б, собщающего полость под поршнем 8 со сливом, которое может быть выполнено с постоянным сечением в виде сверленияили канавки или с...

Номер патента: 610651

Опубликовано: 15.06.1978

Авторы: Ляменков, Савушкин, Татарников

МПК: B23P 1/06

Метки: металлов, электроконтактной

...прошивке иэделие 13 установлено на жесткой подставке 14, на верхней поверхности которой выполнена кольцевая канавка 15, служащая для бес"6 препятственного выхода электрода 1 по окончании процесса прошивки, Подставка 14 вместе с изделием 13 помещены в ванну 16 с рабочей жидкостью. Подстав ка 14 нижней поверхностью установлена 20 на столе 17 и отделена от него изоли рующей прокладкой 18.Положительный полюс источника постоянного тока 19 подключен через стержень 4 и подставку 14 к иэделию 13. Отрб рицательный полюс источника 19 с помбщью щеток 20 через электрододержатель 2 подключен к электроду 1;Устройство работает следующим образом. 30Перед началсж прошивки изделие 13 Устанавливается на подставку 14. Включается...
