Старченко

Номер патента: 1220782

Опубликовано: 30.03.1986

Авторы: Андреев, Батраков, Кривоног, Слоним, Старченко, Трембач, Туркин, Чернов, Шлиомович

МПК: B25J 9/00

Метки: комплекс, робототехнический

...взаимодействуя с корпусом 18, обеспечивает горизонтальное положение рабочей поверхности 22 губки 19 и возможность ее однонаправленного поворота (внутрь корпуса 18),Рука 12 выполнена с возможностью вертикального перемещения с помощью цилиндра 23 (рабочий ход руки 12 определяет. ся по срабатыванию датчиков 24 и 25), закрепленного на каретке 26, выполненной с возможностью возвратно-поступательного пе ремегцения по траверсе 27. Положения каретки 26 определяются датчиками 28 и 29. На первой позиции 6 окончательной сборки смонтированы скаты 30 с базовымиупорами 31.Расстояние между базовой плоскостью 11распределителя 9 и корпусом 18 большерасстояния между корпусом 18 и базовымиупорами 31.Предусмотрена также возможность взаимодействия корпуса...

Номер патента: 1220005

Опубликовано: 23.03.1986

Авторы: Исаков, Капитонов, Полянин, Прокопенко, Соколов, Старченко

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...работает следующим образом.Пусть ток нагрузки 1 скачкообразно меняется от своего максимальногозначения 1, до минимального 1 ,Н Макс йюинфсоответствующего холостому ходу навыходе стабилизатора и ранного нулю,В начальный промежуток временипосле скачкообразного снижения токанагрузки коллекторный ток транзистора 7 не уменьшается и, следовательно,ток на выходе стабилизатора (1 )8 Ыимеет максимальное значение, равное1,. Это связано с инерционностью"н марксканала обратной связи (усилителя сигнала рассогласования), которая особенно сильно проявляется при наличиикооректирующих конденсаторон. Ток1 поиводит к излишнему накоплениюзаряда на конденсаторе нагрузки Споявлению выброса на начальном участке переходного процесса (фиг,2 кривая А,...

Номер патента: 1217613

Опубликовано: 15.03.1986

Авторы: Волосов, Карташов, Мастенко, Старченко

МПК: B23K 37/02

Метки: головка, наплавки, сварки

...пазао 04 под углом менее 5 нли более 85саморегулирование токоподводящих гу-,бок осуществляться не будет, чтоприведет к ухудшению контакта междугубкой и электродом и повышению износа и уменьшению срока службы головки,Каждая поворотная направляющая 6соединена с токоподводящей губкой12 с возможностью упругого перемеще 217613 25 30 35 40 45 50 55 5015го ния последней в плоскости поворота двуплечих рычагов. Это обеспечено путем жесткого закрепления поворотных направляющих 6 П-образных планок .13 для опирання на них токоподводящих губок 12. В теле губок 12 установлены регулировочные упоры 14 с пружинами 15. П-образная токоподводящая шина 4 соединена с токоподводящими губками 12 гибким токопод- . водом 16, На поворотных направляющих...

Номер патента: 1206759

Опубликовано: 23.01.1986

Авторы: Исаков, Капитонов, Полянин, Прокопенко, Соколов, Старченко

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...устройства.Стабилизатор при импульсном характере тока нагрузки работает следующим образом. В начальный промежуток временипосле скачкообразного увеличениятока нагрузки коллекторный ток выходного регулирующего транзисторане снижается и, следовательно, токна выходе стабилизатора сохраняетсвое минимальное значение 3 щ "- вы. мин- О( ад " О). Это объясняется инерционностью канала обратной связи(усилителя сигнала рассогласования),которая особенно проявляется приналичии корректирующих конденсаторов. Изменение тока нагрузки Осуществляется за счет разряда конденсатора 14 нагрузки. При этом в начальный момент времени ток разрядаконденсатора равен д 3= 3 кДалее с определенным запаздываниемзакрывается выходной регулирующийтранзистор 9 и за счет...

Номер патента: 1204440

Опубликовано: 15.01.1986

Авторы: Белан, Полянский, Сарсембаев, Старченко, Харитонов

МПК: B61D 1/00

Метки: вагонетка

...груза.На фиг. 1 изображена вагонетка с закрытыми створками, общий вид; на фиг. 2 -разрез А - А на фиг. 1; на фиг. 3 - створка,вид Б на фиг. 1; на фиг. 4 - узел 1 на фиг. 2,Вагонетка состоит из двух полускатовходовой части, закрепленных в раме кузова1, снабженного шарнирами 2, к которымкрепится днище в виде двух створок 3 и 4(фиг. 2), приваренных к поддерживающимпланкам 5 и 6. Запорное устройство днища состоит из двух крюковых захватов 7,шарнирно закрепленных на торцах вагонетки в нижней части кузова 1. Для удержания крюковых захватов от инерционныхсил между хвостовиком крюкового захвата 7 и стенкой кузова закреплена пружина 8 сжатия. К боковой части рамы шарнирно прикреплен многозвенник 9 с роликом 1 О. На нижней части створок...

Номер патента: 1201812

Опубликовано: 30.12.1985

Авторы: Исаков, Капитонов, Полянин, Прокопенко, Соколов, Старченко

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...канала обратной связи (усилителя сигнала рассогласования), которая особенно сильно проявляется при наличии корректирующих конденсаторов, Ток 1 приводит к излишнему накоплению заряда на конденсаторе нагрузки Ск и появлению выброса на начальном участке переходного процесса (фиг.2, кривая 3, участок 1).Далее должен происходить разряд конденсатора нагрузки. Транзистор 9 обеспечить этот процесс не может,так как позволяет реализовать лишь одно направление выходного тока. Под воздействием сигнала обратной связи через. делитель 1 и усилитель 4 закрывается (переходит в режим отсечки) и транзистор 9, Конденсатор С начинает перезаряжаться по цепи делителя 1, Ток делителя 1 А я, как правило на несколько порядков меньше тока 1Таким образом, в...

Номер патента: 1201396

Опубликовано: 30.12.1985

Авторы: Балдов, Василевский, Дахно, Кривошеин, Мишин, Старжинский, Старченко, Стольников

МПК: E01H 5/10

Метки: газоструйное, льда, покрытий

...А.Обруч акаэ 7967/27 ВНИИПИ Госуд по делам 113035, ИоскТираж 499ственного комитета СССРзобретений и открытийЖ, Раушская наб писно Патент 11, г. Ужгород, ул. Проектная 1 1Изобретение относится к машинамдля эксплуатации и содержания искусственных покрытий аэродромов взимний период времени.Цель изобретения - повышение эффективности путем интенсификациипроцесса теплообмена между струейгаза, истекающей из сопла, и покрытием,На фиг.1 изображено устройство врабочем положении, вид сбоку; нафиг.2 - то же, вид А на фиг.1; нафиг.3 - схема пневмокамеры.Устройство смонтировано на передней раме базового шасси 1 и содержит газогенератор с компрессором в виде авиадвигателя 2,установленного на опорных колесах 3. Выходное сопло газогенератора состоит из...

Номер патента: 1195471

Опубликовано: 30.11.1985

Авторы: Новак, Старченко, Шилай

МПК: H04L 17/02

Метки: дискретных, передачи, сообщений

...первого хронизирующего регистрасдвига 6 и управляющего входа второго клапана 5.35 вается хронизирующая комбинация, а первый клапан 1 подключает к входу последовательной записи информации информационного регистра сдвига 2 обратную связь с выхода первого сумматора 3 по модулю два.При установке третьего триггера 30 блока 10 управления запирается первый клапан 21, убирая тем самым тактовые импульсы с первого такто вого выхода блока 10 управления, и открывается второй клапан 27, разрешая прохождение тактовых импульсов задающего генератора 20 через второй клапан 27 и первый элемент 15 ИЛИ 34 на второй тактовый выход блока 10 управления, откуда тактовые импульсы поступают на тактовые входы информационного регистра сдвига 2 и первого...

Номер патента: 1192903

Опубликовано: 23.11.1985

Авторы: Альшанников, Клауч, Нестеров, Овсеенко, Оганесян, Старченко, Стрекалов, Чуйко, Шапиро, Шестеркин

МПК: B23B 1/00

Метки: заготовки, нагрева, обработке, поверхности, резанием

...Изменение по ширине поверхности резания амплитуды продольных колебаний приводит к созданию в зоне нагрева изменяющегося по ширине поверх- ности срезаемого слоя удельного теплового потока. При этом со стороны обработанной поверхности устанавливается минимальная амплитуда, обеспечивающая требуемый прогрев металла без его оплавления. Установление с противоположной стороны амплитуды продольных колебаний на 20-ЗОЕ боль) ше минимального значения вызывает рассредоточение тепла. Это приводит к выравниванию температурного поля по ширине резания.На чертеже, представлена схема выполнения процесса согласно предлагаемому способу с изменяющейся амплитудой продольных колебаний.По предлагаемому способу обработана цилиндрическая...

Номер патента: 1188891

Опубликовано: 30.10.1985

Авторы: Новак, Старченко, Шилай

МПК: H03M 7/00

Метки: передачи, сообщений

...этом адресная часть сообщения оказывается записанной в адресный регистр 4, а информационная часть - в информационный регистр 2 сдвига. 45 Адресная часть сообщения анализируется дешифратором 5 адреса и поступает на управляющие входы коммутатора 6 и дополнительного коммутатора 18. При этом через 50 коммутатор 6 выходы хронизирующего регистра 7 подключаются в соответ- ствии с математическим законом формирования хронизирующей псевдослучайной последовательности, ко торый принадлежит получателю, находящемуся по данному адресу, к входам второго сумматора 11 по модулю два, а через дополнительныйкоммутатор 18 происходит подключение выходов информационного регистра 2 сдвига к входам первогосумматора 10 по модулю два в соответствии с...

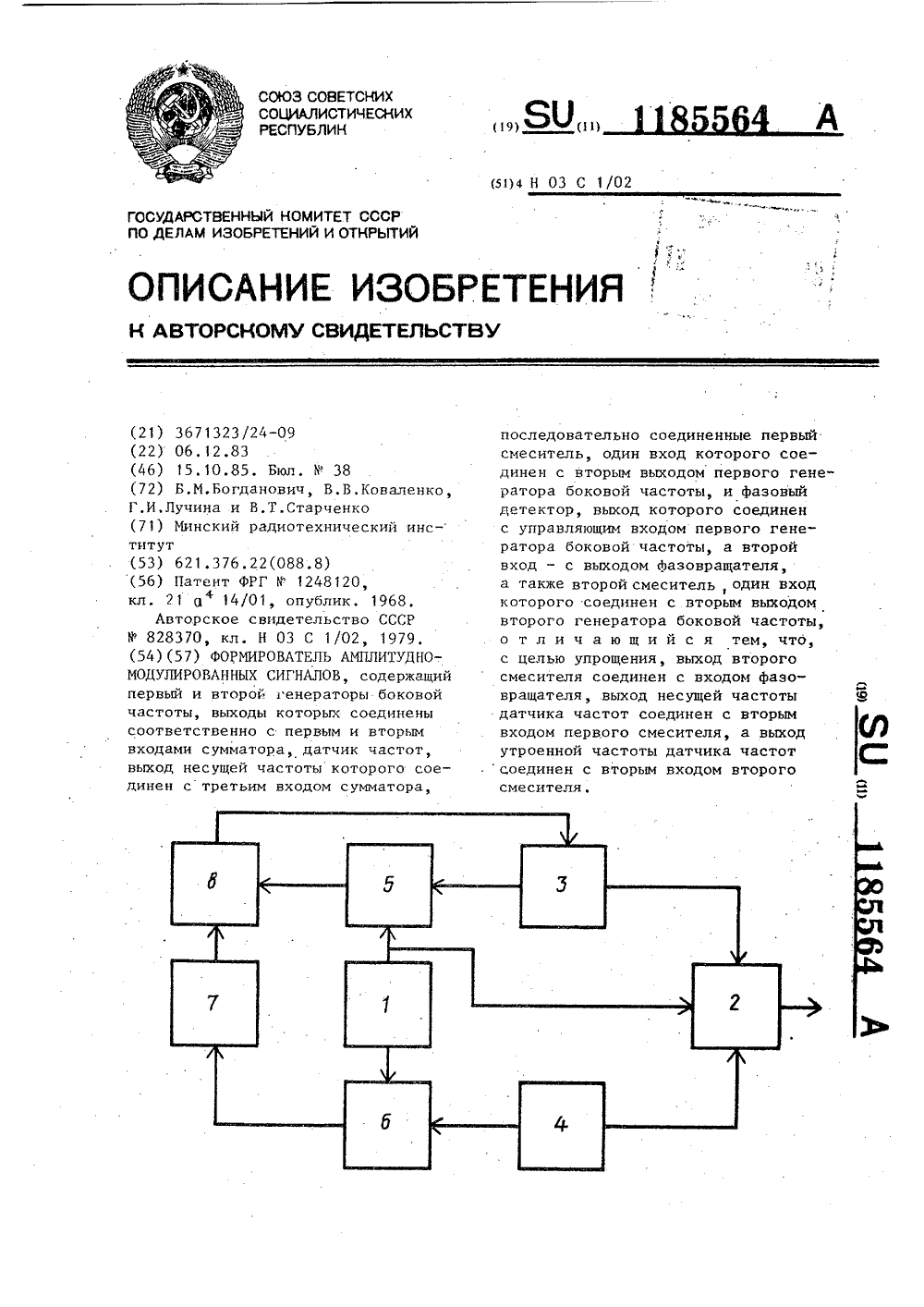

Номер патента: 1185564

Опубликовано: 15.10.1985

Авторы: Богданович, Коваленко, Лучина, Старченко

МПК: H03C 1/02

Метки: амплитудно-модулированных, сигналов, формирователь

...сигналов содержит датчик 1 частот, сумматор 2, первый 3 и второй 4 генераторы боковой частоты, 15 ,первый 5 и второй 6 смеситель, фаэовращатель 7, фазовый детектор 8.формирователь амплитудно-модулированных сигналов работает следующим образом. 20Пусть генератор 3 боковой частоты настроен на частоту выше частоты несущей АМ-сигнала, т.е. на (Я ф О ), а генератор 4 боковой частоты настроен на частоту ниже частоты не сущей, т.е. на (СЗ - й ), где Юнесущая частота, Я - частота модулирующего сигнала (частота огибающей АМ-сигнала). Смеситель 5 выделяет на выходе сумму частот несущей И , ЗО поступающей с датчика 1 частот, и генератора 3 боковой частоты, т.е. Я, = 2 ы + Р а смеситель 6 выделяет разность утроенной частоты...

Номер патента: 1166282

Опубликовано: 07.07.1985

Авторы: Алексеев, Капитонов, Полянин, Старченко

МПК: H03K 4/502

Метки: генератор, пилообразного

...Т=Т Т3 Ръ тания,(4) Составитель А. ГорбачевРедактор О,Бугир Техред Т.Фанта Корректор Е Сирохман Заказ 4321/52 Тираж 872 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 можно выдержать с точностью до 13. Таким образом, площадь, занимаемую этими резисторами на подложке, можно значительно уменьшить.Период колебаний предлагаемого ГПН где Т - время заряда конденсатора 3до напряженияТ - время разряда конденсатора3 до напряжения 611,Коэффициент усиления по току транзистора элемента 4 достаточно высок (3 100), поэтому током транзистор вводится в глубокое насыщеннее, и ток разрядамного больше тока заряда 1 . Время...

Номер патента: 1164361

Опубликовано: 30.06.1985

Авторы: Балдов, Мишин, Сидоров, Старченко, Стольников

МПК: E01H 5/07

Метки: орган, рабочий, снегоочистителя

...при разработке плотного снега.Цель достигается тем, что рабочий 30 орган снегоочистителя, содержащий отвал, имеющий коническую отвальную поверхность, нож, прикрепленный к отвалу так, что его верхний конец проходит внутрь отвала и расположен- З 5 ный под углом к очищаемой поверхнос-. ти, генератор газовой струи, сопло которого расположено, по направлению образующей отвальной поверхности со стороны узкого конца конической от вальной поверхности, снабжен установленными вертикально ребрами в виде плоских полуколец, прикрепленных своими концами к ножу и к верхней части отвальной поверхности, при этом 45 ребра расположены по длине отвальной поверхности с равномерным шагом и обращены выпуклой стороной в направлении движения рабочего...

Номер патента: 1156244

Опубликовано: 15.05.1985

Авторы: Капитонов, Соколов, Старченко, Ясюкевич

МПК: H03K 3/335

Метки: генератор, пилообразного

...моменту . окончания разряда конденсатора 1 близок к нулю. Поэтому ток заряда 1 снижается на один-два порядка. Следо. вательно, при достижении в процессе разряда конденсатора 1 напряжения на нем, соответствукщего напряжению выключения (фиг.2), транзисторная структура транзисторов 2, 3 и 13 запирается. Ток заряда 1 вновь определяется выражением (2), и описанные процессы повторяются.Автоколебания в схеме прототипа могут возникнуть при выполнении ус- ловия К ( (Е-Ч 8 И)/18 к 4 К(Е-Ч 8,/т,Первое. условие накладывает ограничение на минимальный ток заряда конденсатора 1, ниже которого авто- колебания не возникают, так как.рабочая точка ОПТ не попадает на участок 24 8где 1 =(Е-Ч ) /(К 4+К ) - ток делителянапряжения, образованногопервым 4 и...

Номер патента: 1153075

Опубликовано: 30.04.1985

Авторы: Ведяпин, Деделов, Ильченко, Кийкова, Петров, Рудометкин, Рябов, Сорокин, Старченко, Танских, Хардин, Шнасилова, Щербаков

МПК: E21D 17/02

Метки: верхняк, раздвижной

...Кроме того, такая конструкция устройства,:вообще непозволяет с помощью выдвижной частинавешиватьи распирать на базовомверхняке следующий.Цель изобретения - повышение надежности крепления.Указанная цель достигается тем,что в раздвижном верхняке, включающем корпус с опорой и эксцентриками, один из которых установлен наоси с возможностью взаимодействия скорпусом,а другой - с выдвижнойчастью, опора выполнена в виде установленных снаружи корпуса и выдвижной части симметричных балок, скрепленных между собой осью и проушиной,и кронштейна, закрепленного на балках, при этом другой эксцентрикзакреплен на кронштейне, а эксцентрики выполнены многоугольной форьы,На фиг.1 изображена схема нредлагаемого верхняка," на фиг,2 -вид А нафиг.1; на Фиг.З...

Номер патента: 1143791

Опубликовано: 07.03.1985

Авторы: Балдов, Большаков, Василевский, Дахно, Кривошеин, Мишин, Старженский, Старченко

МПК: E01H 5/10

Метки: газоструйной, сопло

...степени турбулентности на 57. достигаемое такой конструкцией решетки, приводит к росту теплоотдачи приблизительно на 30-357.Работа сопла осуществляется следующим образом.Поток горячих газов, вь 1 ходящих из авиадвигателя, заполняя внутреннюю .полость сопла, распреДеляется на ши- рину обрабатываемой полосы и направляется на покрытие. При этом на срезе сопла по всей плоскости выходного отверстия газовый ноток, обтекая цилиндрические стержни 8 решетки, турбулизируется и интенсифицирует теплообмен между струей и покрытием. При температуре воздуха, близкой к нулю, когда силы адгезии невелики, основная очистка происходит за счет кинетической энергии струи. В таком случае решетка переводится в верхнеекрайнее положение и там фиксируется...

Номер патента: 1132843

Опубликовано: 07.01.1985

Авторы: Кечекьян, Копченко, Старченко, Цвигун

МПК: A01F 12/18

Метки: аппарата, бич, молотильного

...машиностроению и предназначено к устройствам для обмолота сельскохозяйственных культур.По основному авт, св.948333 известен бич молотильного аппарата, содержащий тело бича, выполненное из эластичного материала, и армирующую пластину с отверстиями, в которых размещены болты, причем армирующая пластина снабжена фигурными прорезями с отогнутыми лепестками, охватывающими головку болта с двух сторон 11. Недостатками известного бича являются довольно сложная конструкция и технология изготовления.Цель изобретения - упрощение конструк. ции и технологии изготовления. Указанная цель достигается тем, что в армирующей пластине вокруг отверстия под болт выполнена кольцевая канавка, основание которой расположено на одном уровне с...

Номер патента: 1130844

Опубликовано: 23.12.1984

Авторы: Капитонов, Прокопенко, Соколов, Старченко

МПК: G05F 1/56

Метки: импульсный, стабилизатор

...выходкомпаратора 6 подключен к первому входу логического элемента И 9. Вход 10аналогового перемножителя 8 напряжения соединен с входом импульсногостабилизатора напряжения, вход 111130 В 3с выходом напряжения пилообразнойформы генератора 12 пилообразного напряжения. Импульсный выход генератора12 ииаообраэного напряжения подключенк второму входу логического элементаИ 9, выход которого соединен с управ-пяющим входом, силового ключа 1.ИСН можно нормально функционировать только тогда, когда входноенапряжение цв превышает некоторое10минимальное напряжение ц , . Выходное напряжение аналогового перемножителя напряжения ц можно предЧставить выражениемЦ=Ц,Цн К,15где ц - напряжение на первом входевланалогового перемножителянапряжения;Цн -...

Номер патента: 1128232

Опубликовано: 07.12.1984

Авторы: Анисимов, Капитонов, Соколов, Старченко, Ясюкевич

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...постоянного тока,введен гистереэисньй компаратор,а второй усилитель постоянного токаи компаратор импульсного модулятораснабжены. входами стробирования, причем входы гистерезисного компаратораи входы второго усилителя постоянно-го тока подключены соответственно квыходному выводу делителя выходногонапряжения и выходу источника опорного напряжения, а выход гисмерезисного компаратора соединен с входамистробирования компаратора импульсного модулятора и второго усилителяпостоянного тока. На Фиг 1 показана схема стабилизатора постоянного напряжения; на фиг. 2 - временные диаграммы, поясняющие ее работу.Стабилизатор постоянного напряже- . ния содержит импульсный стабилизатор 1 напряжения, включающий в себя импульсный регулирующий элемент 2,...

Номер патента: 1121659

Опубликовано: 30.10.1984

Авторы: Капитонов, Прокопенко, Соколов, Старченко

МПК: G05F 1/56

Метки: импульсный, стабилизатор

...входом усилителя ошибки и общей шиной, компаратор широтно-импульсного модулятора, неинвертирующим входом соединенный с выходом усилителя ошибки, генератор пилообразного напряжения, выходсм напряжения пилообразной формы подключенный к инвертирующему входу компаратора .широтно-импульсного модулятора, введены триггер, логический элемент И, второй силовой ключ, резистор и импульсный узел в генераторе пилообразного. напряжения, формирующий импульс отрицательной полярности во время обратного хода напряжения пилообразной формы, причем информационный вход триггера соединен с выходом компаратора широтно-импульсного модулятора и первым входом логического элемента И, второй вход которого подключен к прямому выходу триггера, выход логического...

Номер патента: 1117611

Опубликовано: 07.10.1984

Авторы: Капитонов, Прокопенко, Соколов, Старченко

МПК: G05F 1/56

Метки: импульсный, стабилизатор

...усилителя ошибки, компаратор,неинвертирующим входом подключенныйк выходу усилителя ошибки, генератор пилообразного напряжения, выходом напряжения пилообразной формыподключенный к инвертирующему входукомпаратора, выход которого подключен к управляющему входу силовогоключа, введены триггер, выход напряжения импульсов прямоугольнойформы в генераторе пилообразного напряжения, дополнительный силовойключ, резистор, причем тактовыйвход триггера соединен с вьходомнапряжения импульсов прямоугольнойФормы генератора пилообразного напряжения, информационный вход триггера подключен к выходу компаратора, дополнительный силовой ключ,последовательно соединенный с резистором, включен между входным и выходным выводом, а выход триггераподключен к...

Номер патента: 1117608

Опубликовано: 07.10.1984

Авторы: Капитонов, Прокопенко, Соколов, Старченко

МПК: G05F 1/56

Метки: импульсный, стабилизатор

...инвертирующим входом подключенный к выходу делителя, источник опорного напряжения, включенный между неинвертирующим входом усилителя ошибки и общей шиной, компаратор, неинвертирующим входом соединенный с выхо 30 . дом усилителя ошибки, инвертирующим входом - с генератором пилообразного напряжения, а выходом - с управляющим входом силового ключа 3,Недостатком известного ИСН явля ется низкая динамическая стабильность выходного напряжения при скачкообразном увеличении тока нагрузки.Цель изобретения - повышение динамической стабильности выходного 40 напряжения при скачкообразном повышении тока нагрузки.Поставленная цель достигается тем, что в ИСН, содержащий между входным и выходным выводами последовательно соединенные силовой ключ и С....

Номер патента: 1116439

Опубликовано: 30.09.1984

Авторы: Бакуменко, Старченко

МПК: G06G 7/161

Метки: делительное

...входом устройства, и второй генераторэкспоненциально изменяющегося напряжения, преобразователь импульсного сигнала в непрерывный, выходкоторого является выходом устройства, и второй элемент сравнения, один 50из входов которого является вторым информационным входом устройства, включает в себя ключ и третий генераторэкспоненциально изменяющегося напряжения, причем первый, второй и третий 55генераторы экспоненциально изменяющегося напряжения выполнены в видеВЧ-элементов, вход и выход третьего 39генератора экспоненциально изменяющегося напряжения подсоединены соответственно к генератору запускающихсигналов и к другому входу второгоэлемента сравнения, подключенноговыходом к управляющему входу ключа,информационный вход и выход...

Номер патента: 1116438

Опубликовано: 30.09.1984

Авторы: Бакуменко, Старченко

МПК: G06G 7/161

Метки: множительное

...сравнения и входу преобразователя импульсного:сигнала в непрерывный.На фиг. 1 приведена структурнаясхема предлагаемого устройства; нафиг. 2 - график реализации операцииумножения; на фиг. 3 - график реализации операции сложения.Устройства для реализации операций,умножения и сложения имеют одинаковуюструктуру (одинаковые связи междуэлементами) с той лишь разницей, чтодля умножения необходимо использоватьучастки с экспоненциальной зависимостью переходного процесса СВЧ-элементов, а для сложения - участки слинейной зависимостью переходногопроцесса, Условие одинаковой структуры вытекает из того, что устройствапредназначены для выполнения одинаковых операций (сложение информационных отрезков времени),Устройство для выполнения арифметической...

Номер патента: 1097810

Опубликовано: 15.06.1984

Авторы: Бочкарев, Вировский, Иглинский, Кантемир, Левенберг, Линецкий, Мудров, Старченко, Тимофеев, Федосов, Швецов, Штейнгольц

МПК: F01D 25/24

Метки: диафрагмы, сварной, турбомашины

...экономичность турбомашины,Известен также способ изготовления сварной диафрагмы турбомашины,включающий установку лопаток, фиксацию их с заданным шагом и приварку к телу и ободу 23.Однако известный способ изготовления диафрагмы приводит к искаже"нию положения лопаток в направляющей решетке и, следовательно, к снижению экономичности турбомашины.Цель изобретения - повышение эко"номичности турбомашины посредствомповышения точности геометрическихразмеров сварной диафрагмы.Указанная цель достигается тем,что согласно способу изготовлениясварной диафрагмы турбомашины;включающему установку лопаток, Фиксацию их с заданным шагом и приварку к телу и ободу, фиксацию лопаток осуществляют путем одновременного зажимаих в индивидуальных упорах, а перед5...

Номер патента: 1096237

Опубликовано: 07.06.1984

Авторы: Ивать, Карабин, Старченко, Худяков

МПК: C02F 9/04

Метки: отработанного, раствора, траящего

...и полиэтиленгликольПЭГ, глицерин, октанол,Образуемая под действием щелочного растнора на цинксодержащий. раствор а.зотной кислоты суспензия мало- растворимых соединений цинка обладает высокоразвитой поверхностью и адсорбирует органические составляющие введенного ОВР (высокомолекулярнь 1 е вещества, полигликоли, высшие спирты) и ОТР, тем самым иэнлекая их из водяной Фазы. Твердая Фаза ОВР - аморфнокристаллический полидисперсный полимер - гидратцеллюлоза, образуемая в результате щелочного гидролиза ацетосукцината целлюлозы, служит при этом инициатором (цент- ром ) кристаллизации образуекых малорастворимых соединений цинка и одновременно образует посредством водородных связей структуриронанные 1 кристаллоподобные ) агрегаты между собой и...

Номер патента: 1090522

Опубликовано: 07.05.1984

Авторы: Батраков, Грановский, Каргер, Петров, Пещанский, Слоним, Старченко, Трембач, Туркин, Шлиомович

МПК: B23P 19/04, B25J 5/02

Метки: комплекс, робототехнический

...на скалках 19 с датчиком 20 контроля контакта магнитного схвата 21 с заготовкой 7 и последней с базовой плоскостью 2 позиции сборки. На плите 18 шарнирно закреплена подвеска 22, в которой шарнирно установлен магнитный схват 21 с рабочей поверхностью по профилю заготовки 7. Ось 23 схвата 21 установлена в фигурном пазу 24, Центр тяжести схвата 21 смещен относительно оси его подвеса, при этом грани 25 и 26 рабочей поверхности схвата параллельны соответствующим полкам заготовки 7, которые имеют разную толщину. Поэтому после укладки на штабелер 4 вершина стопы заготовок 7 оказывается отклоненной от вертикальной оси. Для компенсации этого отклонения на штабелере 4 установлена клинообразная вертикальная опора 5. Разброс допустимых отклонений...

Номер патента: 1090458

Опубликовано: 07.05.1984

Авторы: Боровских, Гительман, Есликовский, Старченко

МПК: B07B 1/06

Метки: гидрогрохот, конический

...щели, образованной смежными колосниками.На фиг, 1 изображен конический гидро- грохот, общий вид; на фиг. 2 - колосники решета; на фиг. 3 - узел 1 на фиг, 1; на фиг. 4 - узел 11 на фиг. 1. Конический гидрогрохот включает крышку 1 со смотровым люком 2, цилиндричес.кую 3 и коническую 4 части корпуса, коническую просеивающую поверхность 5 изплоских колосников 6 в форме полого клинас треугольной просеивающей щелью, опорное кольцо 7, расположенное по большемуоснованию конической части грохота, сфиксирующими элементами в виде стержней8 для монтажа колосников 6, раструб 910 для крепления нижней части колосников 6,разгрузочные патрубки 10 и 11 для отводасоответственно крупного и мелкого продуктов, загрузочный патрубок 12 с регулирующим...

Номер патента: 1080947

Опубликовано: 23.03.1984

Авторы: Вивсик, Каковкин, Максяшев, Потапов, Старченко, Хананов

МПК: B23K 35/365

Метки: покрытия, состав, электродного

...металла, а также улучшает стабильность горения ду. ги, поскольку полевой шпат содержит окиси щелочных металлов, стабилизирующих горение дуги. Концентрация полевого шпата менее 0,5 не оказывает положительного воздействия на стабилизацию дуги, Увеличение количества полевого шпата более 35 ухудшает физические свойства шлака, формирование шва и отделимость шлака. Введение комплекса раскислителей в состав покрытия таких как ферромарганец, ферросилиций, ферротитан позволяет регулировать наплавленный металл по уровни содержания кислорода, а введение железного порошка повиаает производительность на 45 50 55 60 65 плавки электродами с предлагаем.м покрытием.Для оценки свойств электродного покрытия готовят составы покрытия, представленные в табл....

Номер патента: 1078085

Опубликовано: 07.03.1984

Авторы: Белостоцкий, Ведяпин, Кийкова, Кузьменко, Мухин, Петров, Рудометкин, Старченко, Танских, Шнасилова, Щербаков

МПК: E21D 11/14

Метки: верхняк, металлический, шарнирный

...с торцом втулки, а другой конец, установленный в отверстиях балки, снабжен съемной рукояткой. 40При этом продольная ось съемной рукоят ки отклонена от продольной оси балки на угол 5 в 5.На фиг. 1 изображен верхняк с соединительной балкой, вид сбоку; на фиг, 2 - верхняк, вид в плане; на фиг. 3 - сечение45 А - А на фиг. 2; на фиг. 4 - сечение Б - Б на фиг. 3.Шарнирный металлический верхняк состоит из нескольких звеньев 1, соединенных между собой шарнирным захватом 2, и соединительной балки 3 со съемной рукояткой 4, Звено верхняка, распертое стойкой 5 вба. зовое, а звено верхняка, уложеннсе на соединительную балку - навешиваемое. Звено верхняка выполнено из двух двутавров 6 и, снабжено втулкой 7, закрепленной в стен- у ках обоих двутавров,...
