Номер патента: 1402953

Опубликовано: 15.06.1988

Авторы: Сидоров, Степанов

МПК: G01R 19/165

Метки: измеритель, нестабильности, переменного

...исследуемого сигнала, другой - положительные. С преобразователей 2 и 3 сигналы поступают на одни иэ входов нуль-органон 6и 7 соответственно и на вход коммутатора 4. С выходов источника 1 опорных напряжений сигналы поступают надругие входы нуль-органов 6 и 7 ивходы коммутатора 4. Разностное напряжение с выходов нуль-органов 6 и 7подается на вход коммутатора 4. Выходы последнего подключены к входамлогометра 5. В зависимости от состояния коммутатора на входы логометрамогут подаваться напряжения с выхода нуль-органа 6 и первого выхода источника 1 опорных напряжений для измерения нестабильности Д Б/Б или с выхода нуль-органа 7 и второго выхода источника 1 опорных напряжений для измерения нестабильности дБ /Ц где Уф и ЛБ - разности текущих...

Номер патента: 1402836

Опубликовано: 15.06.1988

Авторы: Галянский, Лыткин, Сидоров

МПК: G01N 3/32

Метки: испытаний, комбинированном, нагружении, ресурсных, стенд, трубопроводов

...12.В каждой опоре 3 стаканы 12 соосны и имеют диаметрально расположенные пазы 13, а ось стаканов 12 параллельна оси вибробалки 2. В каждой опоре 30 3 шток 14, соосный стакану 12, предназначен для закрепления на соответ" ствующем торце трубопровода 4 и свя" зан с внутренней поверхностью стакана 12 посредством сферического шарнира 15, Шток 14 имеет возможность осевого перемещения внутри стакана 12, Коромысла 16 размещены в стаканах 12 и закреплены на соответствующих штоках 14. Концы каждого коромысла 1640 расположены в пазах 13 и связаны с ними посредством упоров 17. Регулировочный болт 18 предназначен для установки коромысла 16.Стенд работает следующим образом.45Для приложения к трубопроводу 4 изгибающего момента освобождают упоры 17,...

Номер патента: 1402712

Опубликовано: 15.06.1988

Авторы: Данилов, Клашанов, Королев, Лызо, Николаев, Сидоров

МПК: F04B 15/02

Метки: бетононасос

...3 новой порцией бетоносмеси. По окончании такта нагнетания основной гидрораспределитель 11 переключает в другое крайнее положение, обеспечивая его перевод в позицию, изображенную слева от нейтрального положения. При этом нагнетательная гидролиния 9 соединяется со второй гидролинией 13, и рабочая жидкость под давлением через обратный клапан 17 поступает в рабочую камеру 8 приводного гидроцилиндра 6, а через линию управления 26 - в гидроуправляемый клапан 18 и через линию управления 22 - в дополнительнь гидрораспределитель 20, что приводит к переводу клапана 18 в открытое положение, переводу дополнительного гидрораспределителя 20 в позицию, изображенную справа от его нейтрального положения, и перемещению распределительного патрубка 5 в...

Номер патента: 1402682

Опубликовано: 15.06.1988

Авторы: Клягин, Полунин, Сидоров, Черкашин

МПК: F01N 1/10

Метки: глушитель, шума

...начиная от входной торцовой стенки 2 камера, например 12, выполнена с высотой поперечного сечения, превышающей высоту предыдущей камеры, например камеры 11, Впускной патрубок 4 частично размещен в корпусе 1, сопряжен выходным концом с торцовой стенкой 3, снабжен промежуточным отверстием 16 и частично заполнен звукопоглощающим материалом 17. Расширительная камера 14 снабжена радиальными перегородками 18, установленными с зазором относительно впускного патрубка 4 и выполненными с длиной, увеличивающейся в стороны от перепускного окна 15. Выпускные отверстия 5 корпуса 1 размещены в зоне расширительной камеры 14, а кольцевой и торцовый зазоры со стороны входной торцовой стенки 2, образованные цилиндром 6, корпусом 1 и перегородкой 7,...

Номер патента: 1402338

Опубликовано: 15.06.1988

Авторы: Антонов, Вахатов, Калашников, Мищенко, Сидоров

МПК: A61B 6/00

Метки: гамма-камера

...(эпюра х ) . поступает на стробнрующий вход второго дешифратора 12, на счетный ,вход второго счетчика 10 через управляемую схему 15 задержки и на вход одновибратора 16 с повторным запуском. Его длительность определяет время вывода координатных сигналов из буферных каскадов на устройство 5 обработки информации. Второй импульс, задержанный относительно начала первого и короче его по длительности, 14 О 2338поступает на вход устройства 5 обработки информация (эпюра к ).На первом выходе дешифратора 12появляется импульс (эпюра ц ), при5воздействии которого на коммутирующееустройство 4 последнее соединяетвыходы первых буферных каскадов устройства 3 хранения с входами устройства 5 обработки информации.Одновременно срабатывает одновибратор 16,...

Номер патента: 1401407

Опубликовано: 07.06.1988

Авторы: Климашевский, Полетаев, Сидоров, Юркевич

МПК: G01R 29/12

Метки: датчик, напряженности, поля, электрического

...на фиг. 2 - то же, вид сбоку.Датчик напряженности электрического поля содержит диэлектрическуюподложку, выполненную в виде плоскойквадратной пластины 1, четыре электрода 2-5, выполненные в виде проводников, расположенных параллельносторонам пластины 1 симметрично относительно ее центра, а электрод 6,выполненный в виде сплошного плоского проводика, причем электроды 2-5расположены на первом основании, аэлектрод 6 - на другом основании, перекрывая электроды 2-5.Датчик напряженности электрического поля работает следующим образом,При измерении датчик напряженности электрического поля располагаютперпендикулярно определяемой составляющей вектора напряженности электрического поля.0 составляющей вектора напряженнос.ти электрического поля по...

Номер патента: 1401315

Опубликовано: 07.06.1988

Авторы: Сидоров, Смирнов

МПК: B06B 1/08, G01M 7/00

Метки: вибрационная, поверочная

...возбудителя 1 колебаний выполнен в виде набора пластин из мягкого пермалоя длиной 47 см, концентратор 2 изготовлен из титанового сплава и имеет длину 49,3 см 35 (указанные размеры соответствуют длине продольной волны на частоте 5000 Гц дляанных материалов). Широкая часть концентратора имеет размеры 12 х 12 см, верхняя узкая часть имеет длину 3 см и диаметр 3 см.Нагрузочная масса 4 выполнена за одно це 1 лое с круглой пластиной 3, для чего в цилиндре диаметром 15 см и высотой 4 см выполнена кон центри чная выем ка ди аметром 8,8 см и глубиной 3,5 см. Упругая прокладка толщиной 8 см изготовлена из по ролона.Установка работает следующим образом.При возбуждении продольных колебаний ,концентратора 2 нагрузочная масса 4 вследствие ее...

Номер патента: 1401285

Опубликовано: 07.06.1988

Авторы: Сидоров, Чуновкин

МПК: G01P 15/09

Метки: пьезоакселерометр

...в центре цилиндрического основания корпуса 1. Меньшая часть инерционной массы, выполненная в виде шайбы 4, при помощи гайки 5 прижата к пьезоэлементу 2, Большая часть массы выполнена в виде стакана 6 с завинчивающейся крышкой 7. Шайба 4 размещена на дне стакана 6. Между крышкой 7 и шайбой 4 расположена предварительно сжатая пружина 8. Сила сжатия пружины 8 такова, что обеспечен жесткий контакт между дном стакана 6 и шайбойпри всех ускорениях вибраций, меньших чем ускорение, приводящее к разрушению пьезоэлемента 2.Пьезоакселерометр работает следующим образом.Состояние и расположение элементов конструкции, показанное на фиг. 1, соответствует его работе при ускорениях вибраций ниже ускорения, разрушающего пьезоэлемент. Шайба 4, стакан 6 и...

Номер патента: 1399513

Опубликовано: 30.05.1988

Авторы: Зудин, Иванов, Казанский, Науменко, Сидоров, Солодченков, Яровенко

МПК: F04D 29/44

Метки: аппарат, направляющий, насоса, центробежного

...И. Касарда июЗаказ 2655(37 Тираж 574 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к гидромашиностроению, а именно к конструк,циям направляющих аппаратов центробежных насосов.5 На чертеже представлен центробежный насос, продольный разрез.Направляющий аппарат центробежного насоса содержит радиально разви вающийся и радиально сходящийся участ. ки 1 и 2. Радиально развивающийся участок 1 выполнен диффузорно-конфузорным. При этом его конфузорная часть плавно переходит в радиально 20 сходящийся участок 2. Последний может быть выполнен как конфузорным, так и с постоянной...

Номер патента: 1397797

Опубликовано: 23.05.1988

Авторы: Греченко, Олейник, Пелюхно, Сидоров

МПК: G01N 3/32

Метки: дискретного, изменения, нагрузки

...отверстиях подвижной вокруг своей оси вилки 6. В центральном отверстии захвата 1 установлена тягас ручкой 8. Верхний конец тяги 7 соединен со стопором 9, выполненнымвиде изогнутого рычага и укрепденным на оси 10, на которой укреплены еще два стопора, удерживающие своими концами дополнительные грузы 25 11. Дополнительные.грузы установлены в полости рычага 4, конец которого эавинчивается пробкой 12. Тяга 7 имеет выточки, связанные с шариковым стопором 13.ЗОУстройство работает следующим образом.Один конец испытуемого образца .2 жестко укрепляется в корпусе машины, а второй при помощи цангового зажим - на конце активного захвата 1. Начальная нагрузка выставляется навинчиванием инерционных грузов 5 на расчетную длину от оси вращенияВключается...

Номер патента: 1397478

Опубликовано: 23.05.1988

Авторы: Гончар, Игнатов, Коломойская, Коробочка, Сидоров, Тихонцов

МПК: C10M 173/02

Метки: двж-2, жидкость, металлов, механической, смазочно-охлаждающая

...испытании составов СОЖ 1"6 30оценивают стойкость инструмента приторцовом точении фланцев из сталина токарно-винторезном станке.При этом определяют износ резца позадней поверхности Ьз в зависимостиот пути резания 1 Износ резца позадней поверхности определяют с помощью лупы Бринеля с ценой деления0,05 и увеличением 24 х, Путь резанияопределяют по формуле401,Пп,Ст 40 Х, резец Т 5 К 10, подача0,34 мм/об, частота вращения .160 минглубина резания 3 мм.Результаты испытаний приведеныв табл,2.Шероховатость поверхности при обработке фланцев иэ сталей 3,1 Х 18 Н 1 ОТ и 40 Х с использованием жидкостей 1-6 составляет 20 мкм,Как видно из данных табл,2, стойкость инструмента при обработке стали 3 возрастает в 1,02-1,1 раза прииспользовании ДВЖпо...

Номер патента: 1397140

Опубликовано: 23.05.1988

Авторы: Бойко, Герасин, Горбунов, Казаков, Сидоров

МПК: B21J 5/00

Метки: деформирования, образцов, штамп, экспериментальный

...и осадки(фиг.4). Заготовку 16 через окно (недоказано) в нагревательной камере 14устанавливают на сменный инструмент15, нагревают до заданной температуры и, при движении верхней плиты 6вниз, пуансоном деформируют заготовку 16. В процессе деформирования производится прямое измерение усилий,действующих на рабочие элементы штампа. Усилие на пуансоне 5 измеряетсямесдозой 7, Усилие, действующее наматрицу (заглушку) 15 через донныйэлемент 2, передается на месдозу 4.Предлагаемая конструкция штампапозволяет исследовать влияние трения на силовые параметры деформирования,когда Фиксатор 11 находится в крайнем верхнем положении (фиг.1) и обойма 1 жестко связана с месдозой 3, силы трения, возникающие в процессе деформации между заготовкой 16 и...

Номер патента: 1396270

Опубликовано: 15.05.1988

Авторы: Вагнер, Сидоров, Шахтшнейдер

МПК: H03K 17/00

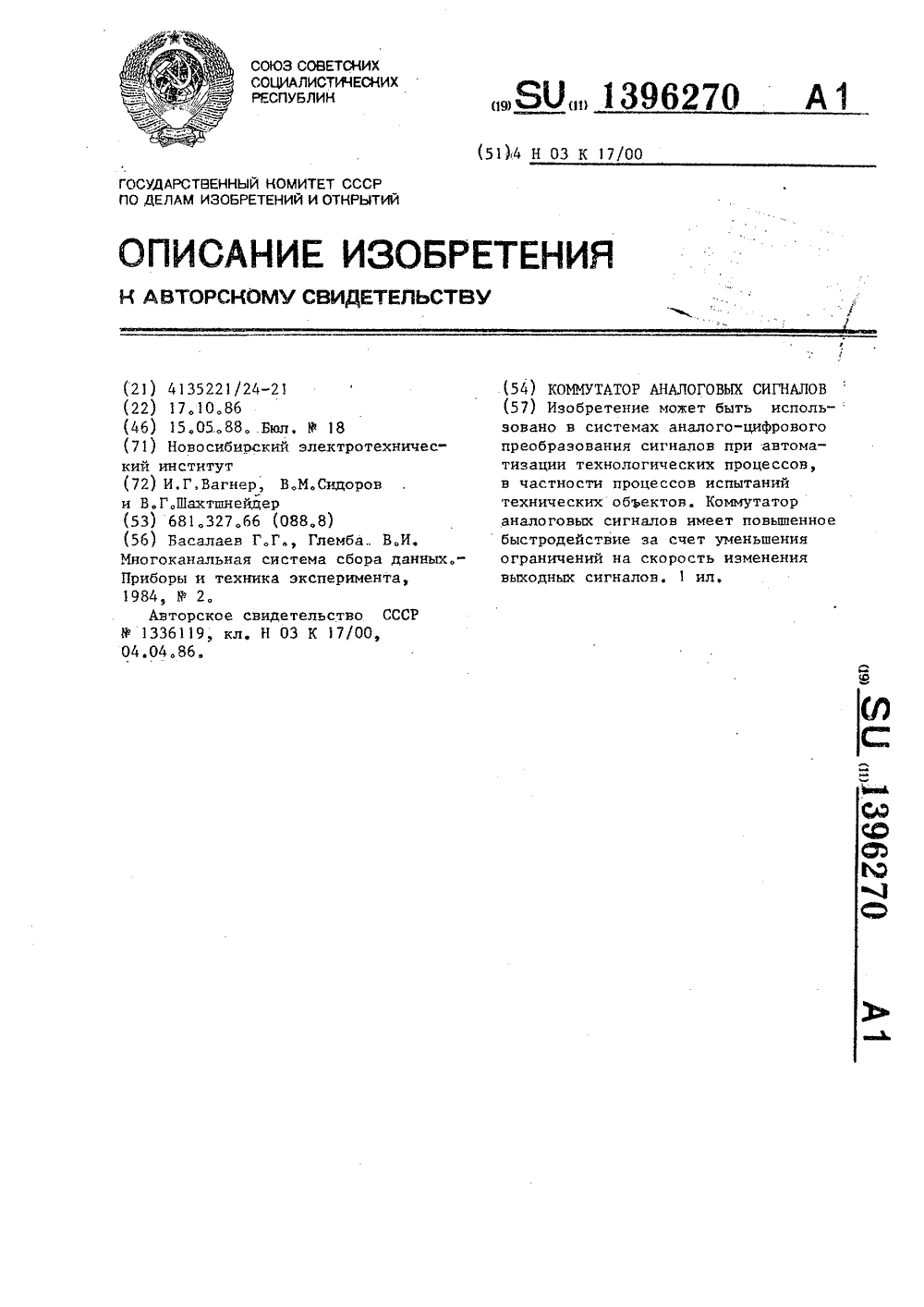

Метки: аналоговых, коммутатор, сигналов

...появляется положительный сигнал,который, проходя через резистор 7.и конденсатор 8.1, переключатель 9.1,диод 10,1, останавливает изменениевыходного сигнала, поскольку суммарный ток на входе усилителя 11,включающий положительный ток усилителя 5,1 и отрицательный ток источника21, устанавливается равным виртуальному нулю усилителя 1, обеспечиваяустойчивое состояние следующей системы, Таким образом, на выходе устройства выходной сигнал равен входному сигналу, поданному на вход 1,1, максимальному по величине, с точностью, обусловленной коэффициентом усиления усилителя 5.1, Конденсатор 8,1 в этом контуре обеспечивает ускорение переходного процесса, Одновременно с появлением положительного сигнала на выходе усилителя 5.1 верхнего канала...

Номер патента: 1396180

Опубликовано: 15.05.1988

Авторы: Горелик, Гофман, Губенко, Зильберштейн, Рабкин, Сидоров

МПК: H01L 25/02

Метки: полупроводниковое, управляемое

...токи до160 А используются токовые импульсыс параметрами; амплитуда 200 мА, ширина 30 мкс при частоте 3-5 кГц. Так как каждая ара встречно-параллельновключенных элементов 3 подключаетсявыводами 5 к одной фазе сети перемен" ного тока 23 и нагрузке 22, .то устройство при подаче электрического входного сигнала от источника 17 подключает нагрузку 22 переменного тока к источнику сетевого питания 23 на весь период подачи сигнала.Устройство монтируется на охлади- тель (непосредственно на механизм) или внутри двигателя, так как токоведущие и выпрямительные элементы 5,4 и 3 устройства изолированы от металли 04ности и скважности, защита светоизлучающих диодов от возможного пробоя при неправильном включении. Эксплуатационная готовность устройства...

Номер патента: 1395613

Опубликовано: 15.05.1988

Авторы: Алексеева, Горлов, Имиль, Князева, Козлов, Сидоров, Харитонова

МПК: C04B 35/66, C04B 35/76

Метки: керамоволокнистой, композиция, склеивания, теплоизоляции, элементов

...трихлорсилана, в результате которой благодаря высокому (717) содержанию, хлораобразуются полимеры сетчатой структуры, чем обеспечивается высокая прочность сцепления и пониженная35 дефо рмативно сть.Изобретение поясняется следующими конкретными примерами.Описанным выше способом готовят композиции и склеивают образцы керамоволокнистого материала, предназначенного для строительной и промышленной теплоизоляции, Кроме того, изготавливают образцы из клеящей компоэиции. 45Сырьевые материалы: глина огнеупорная Латнинского месторождения; волокно муллито-кремнеземистого состава (ГОСТ 23619-79); сульфанол(ТУ 6-01-1001-75); метилтрихлорсиланформулы СН - 1 С 1 (ТУ 6-02-92479).После склеивания осуществляютсушку при 130-150 С, последующий обжиг при...

Номер патента: 1395438

Опубликовано: 15.05.1988

Авторы: Сидоров, Синичкин, Храпков, Шиповалов

МПК: B23K 9/30

Метки: инструмента, колебания, сварочного

...7, взаимодействующая с ведущим колесом 8, которое кицематичес -ки связано с приводом 9, Последнийприводит в движение с помощью наклонного диска 10 винт 6 и рейку 4, Диск10 входит в механизм регулированияамплитуды колебаний. Амплитуду регулируют изменением положения диска 1 О,Рейка 4 и винт 6 поджаты к диску 10пружиной 11, В пр.лводе 9 предусмотрены муфты сцепления 12 и 13.Механизм колебаний работает следующим образом,При вращении диска 10 возвратнооступательцое движение через винт 6передается рейке 4, которая, взаимодействуя с шестерней 3, передает ейвозвратно-поступательное движение.Поскольку на шестерню 3 жестко закреплена штанга 1 со сварочным инст 35рументом 2, то оци совершают аналогичные движения.При вращении ведущего...

Номер патента: 1395432

Опубликовано: 15.05.1988

Авторы: Самарин, Сидоров, Слоним, Шумов

МПК: B23D 25/12

Метки: барабанные, летучие, ножницы

...К делительной окружностизубчатого колеса 5 и равном начала перекрытия ножей в плоскости,параллельной той, которая проходитчерез оси вращения барабанов, удалосьобеспечить боковые кинематические зазары, возникающие между режущимикромками ножей при их относительномдвижении в зоне резания, не превышающие допустимой величины, т.е. 27 отминимальной толщины разрезаемых полос, при одновременном исключениивзаимного внедрения поверхностей ножей, Последнее позволило расположитьрежущую кромку наклонного ножа в егопривалочной плоскости и за счет этогоиспользовать самую простую из известных конфигурацию наклонного ножа(плоский нож).Ножницы работают следующим образом,При необходимости порезки полосы9 включают привод 8, вращение от которого...

Номер патента: 1395256

Опубликовано: 15.05.1988

Авторы: Бабичев, Брязун, Дубков, Маклюков, Сидоров

МПК: A21B 1/46

Метки: печь, хлебопекарная

...- нижнюю 21 и верхнюю 22, Каждая часть коллектора 19 объединяет трубы одного ряда. При этом перегородка 20 относительно боковой стенки 23 кол-. лектора 19, расположенной с противоположной стороны входа 17 распределительного коллектора 15 и выхода 18 сборного коллектора 16, установлена с зазором 24.Секции 13 трубчатого однорядного поперечного канала 6 снабжены распределительными коллекторами 25 и сборным коллектором 26, а секции 14 трубчатого однорядного продольного канала 7 соответственно - распределительным коллектором 27 и сборным коллектором 28, Сборные коллекторы 26 и 28 сообщены с газоходами 29 для отрабатывающих продуктов сгоранияВ этих газоходах установлены шиберы 30 для регулирования количества продуктов сгорания, поступающих в...

Номер патента: 1393777

Опубликовано: 07.05.1988

Авторы: Дерябин, Кабаков, Орлов, Пабат, Сидоров, Шевченко

МПК: B66D 3/04

Метки: блоков, неподвижных, обоймы, подвеска, полиспаста

...12 включает усилитель 14мощности, с входа которого электрический ток поступает на шайбу 7 и гибкий токовод 15, Под действием тока,протекающего по виткам ЭУЭ 6, последние притягиваются друг к другу, препятствуя возврату ЭУЭ 6 в положениеравновесия. Величйна тока, проходящего в этот момент по виткам ЭУЭ, оказывается всегда пропорциональнойсжатию ЭУЭ и достаточной для удержания его в сжатом состоянии, Далее ком"мутатор 11 аналоговых сигналов, открытый коротким импульсом, закрывается, сигнал в блок 12 не поступаети конденсатор 13 начинает разряжаться, Уменьшение напряжения на конденсаторе 13 вызвает уменьшение тока повиткам ЭУЭ 6, вследствие чего уменьшается сила, удерживающая ЭУЭ в сжатом состоянии. Поскольку уменьшениенапряжения на...

Номер патента: 1393774

Опубликовано: 07.05.1988

Авторы: Кузнецов, Сидоров

МПК: B66C 23/58

Метки: подъемник

...(положение Ч 1), а поперечины 3 с блоками 4 находились вне пределов сооружения.Затем укрепляют шарниры и запасовЫвают трос 8, пропуская,его через блоки 4 и 7, и связывают с лебедкой (не показана). При этом иэ-за разной длины ветвей 1 и 5 (11 ) подъемник остается в положении 1 Ч.После достижения поднимаемым грузом 9 положения У 1 дальнейшим натя" жением троса 8 осуществляется поворот подЪемника вокруг шарниров крепления к основанию из положения Ч 1 через положение Ч 11 в положение Ч 111, когда ветви 1 займут вертикальное положение, а ветви 5 - горизонтальное и будут служить упором, фиксирующим подъемник в положении Ч 111.При повороте пространственной рамы подъемника блок 7 выходит иэ взаимодействия с тросом 8.При повороте...

Номер патента: 1393430

Опубликовано: 07.05.1988

Авторы: Агафонов, Быстрых, Сидоров

МПК: A61L 2/06

Метки: емкости, стерилизации

...к санитариии может быть использовано в микробиологической, медицинской и другихобластях промышленности для стерили 5зации ферментационных аппаратов.Цель изобретения - предупреждениеповторного обсеменения емкости посторонней микрофлорой,П р и м е р. В автоклаве (камере)с внутренним объемом 200 л стерилизуют 100-литровый металлический ферментатор. Предварительно из автоклававыдавливают воздух текучим паром придавлении 1 кг/см; При нагреве в течение 25 мин в автоклав подают водяной насыщенный пар, а в ферментаторсжатый воздух при давлении 2,/ кг/см.оТемпература пара. при нагреве 130 С.Такую же температуру имеют стенкиферментатора в конце нагрева.После 3-минутного дополнительногосброса давления в автоклаве и ферментаторе до...

Номер патента: 1392549

Опубликовано: 30.04.1988

Авторы: Габбасов, Дорофеев, Подвальный, Рыльков, Сидоров, Струкова, Чирский

МПК: C08F 136/04, G05D 27/00

Метки: непрерывным, полимера, процессом, разветвленного

...=Р 6 + К Ь,1 +К Хв)с а 1 10где ьР = 4 )О, - рассогласование;р=у,1 в заданное значение вязкости, необходимое для получения требуемых вязкостных свойств для ввода разветвляющего 15 агента;.). - текущее значение вязкости, которое изменячось в пределах 7,3 7,6 П в зависимости от изменения микропримесей, поступающих с щи хтой.(. целью получения разветвленного полимера после первых двух полимеризаторон в полимер вводят разветвляющий 25 агент, который представляет собой растворливинилбецзола в толуоле, Дивинилбецзол отовят и стлельной емкости, концентрация ео в рс)с)норе составляег С =-1 - , расхсл 1 створы ливицилбецзола (р - 118.НГГ 1 ри этм лзировка ливицилбензола 1 кг 1, .= "( -0 62-"- С Ь 1 ОООкгВ лалыейшем цолычу раствора...

Номер патента: 1392547

Опубликовано: 30.04.1988

Авторы: Васьков, Сидоров

МПК: G05D 16/06

Метки: давления, регулятор

...плеча В ры ьягя 7, при это дяв.1.1 п". Н вх).ц)и цо.Ти 2) соддсг );и ц Н)цье х си,и)1 ца к,1 и 111.и уцготисции 8. 1;1 )гд(цвлец цд .сц) х ножевых цряхРегу,орб 1,е сл дующим обрд.зомГдз ц,сокодднлс пи Носх цяет ца вхо.- 2 НЪЮ ц.1)СТЬ рОССС;приЕТС 5 Ня К 1 ацяцс ДО ЗЯД(ЦЦ)ГО ДВ,ЕНИЯ, ЗС 1 ТЕХ ИЗ ВЫХО.1 Ц 1 полости,1 ц;црявлетс 5 в систему цотрсбителя и и цр;1;ается в управляюц(у к) Н)- лость 1. Ко.сбс)ция ддвгения газа в сисс,с потребитс,) восприцихяются гндпр) жицс ицыч цуьств 1 ,цын угс басит 6, и его н.вые иерем иц ш прес)брязу ются в кячд тельцьц .НисИ рыча и, открывя и,и закрывая к.яц 11 Ур)ое уцлотцс цисчерез ког рц р.н яНрх"1 ит из вых 1 Н 35 полости 2 ц сир;Нл)1 кп) к) по;ость 1, при качании рц;иг;1 . 1 орх ируеся в...

Номер патента: 1392310

Опубликовано: 30.04.1988

Авторы: Гуляев, Казачек, Романов, Саханков, Сидоров, Шемякин

МПК: F23C 10/24, F23J 1/00

Метки: возврата, уноса

...8 с задвижкой 9,эжектор 10 для подачи уноса в топку11 котельной установки 12, соединительный опускной патрубок 13, дутьевое сопло 14 с задвижкой 15, вентилятор 16, подводящий патрубок 17 испускной патрубок 18 с задвижкой 19.Бункер-накопитель 1 установленна котле под эоловым бункером и соединен с отводящим патрубком 8 соедиЙительным патрубком 6, а с подводящим патрубком 17 - дутьевым соплом14. Объем бункера"накопителя 1 соединен с объемом эжектора 10 соединительным опускным патрубком 13.Устройство возврата уноса работает следующим образом.Частицы уноса, осаждаясь в бункере-накопителе 1, экранированном охлаждаемыми панелями 2 и имеющем охлаждаемыеэлементы 3, поджигаютсягорячими газами из топки 11, поступающими через патрубок 6, и...

Номер патента: 1392302

Опубликовано: 30.04.1988

Авторы: Вязигина, Полосатов, Сидоров, Терехов, Фролов

МПК: E21C 29/14

Метки: движитель, цевочно-реечный

...рейку 1, два кинематичеси связанных и установленных в протиофазе прямолинейно направляющих меанизма, каждый из которых содержит 15 входное центральное колесо 2, заепленное с сателлитами 3, обкатываюся по неподвижному центральному олесу 4 и связанными с цевочным баабаном 5 эксцентрично расположенныотносительно осей сателлитов 3арнирами 6 с эксцентриситетами е в одной Лазе на каждом механизме. На осях 7 барабана установлены цевки 8 и 9, Кинематическая связь между колесами 2 осуществляется нечетным количеством зубчатых колес 10-14 через редуктор 15 от двигателя 16,Цевочно-реечный движитель работает следующим образом. ЗООт двигателя 16 через редуктор 15 движение сообщается зубчатому ко,лесу 12 и посредством колес 10 и. 11, 13 и 14...

Номер патента: 1392077

Опубликовано: 30.04.1988

Авторы: Егорова, Емельянов, Мясникова, Прокофьева, Рябоконь, Сазонова, Сидоров, Хин

МПК: C08L 1/26, C09K 7/02

Метки: гелеобразующая, композиция

...на магнитноймешалке в 81 г воды, К полученномугомогенному раствору добавляют 17 г(17 мас.7) МаС 1. и 0,18 б г (0,186 15мас.7) ХСг(80) б Нг 0 и снова перемешивают до полного растворения солей. Затем в раствор вводят 0 5 гсЭ,ность образовавшегося геля увеличиваются незначительно (вязкость от 0,1до 0,3 Па с,прочность от 23 до 52 Па) .Через 20 ч скорость гелеобразования резко возрастает. Через 48 ч вязкость увеличивается до 1,5 Па с, а прочность -255 Па Ина. Индукционныи период гелеобразования равен 20 ч,30Примеры составов пРедлагаемых композиций (1-4, 13-21) и сравнительныхсоставов (5-12) приведены в табл 1.Кинетика изменения вязкости Й 1,) ипрочности ( ) этих композиций и индук ционные периоды гелеобразования пред-,ставлены в табл...

Номер патента: 1392035

Опубликовано: 30.04.1988

Авторы: Егоров, Залькинд, Сидоров, Татьянцев

МПК: C03B 23/26

Метки: звукопроницаемых, мембран

...3 производят осаживание средней части пульки до образования глухой перегородки 4. Эти операции проводят при постоянном равномерном вращении пульки. Нагрев пульку с перегородкой 4 до температурыразмягчения материала (стекла),снимают ее с пламени и дают слегка остыть наружному слою размягченного 45стекла, не переставая при этом вращать пульку. Время выдержки определяет толщину будущей мембраны. Затем, подавая в оба конца пульки воздух, раздувают ее до нужного диаметра. При этом перегородка 4 растягивается до тонкостенной гладкой мембраны 5, Давление поддува по мере раздувания пульки, снижения температурыматериала и уменьшения его пластичности увеличивают.Это обеспечиваетнатяжение образовавшейся мембраны,Реализация предложенного...

Номер патента: 1390216

Опубликовано: 23.04.1988

Авторы: Алексеева, Горлов, Дубовик, Князева, Мельникова, Сидоров, Харитонова

МПК: C04B 33/02

Метки: керамических, стеновых

...оставшуюся часть глины и смесьводы и бензосульфокислоты в ацетоне,Смесь предварительно готовят при использовании ацетона в количестве0,8-1,07. от массы воды смеси (оставшейся воды) и бензосульфокислотыв количестве 0,1-0,157 от указанноймассы воды. Глину и смесь воды и бензосульфокислоты в ацетоне перемешивают в течение 3-5 мин. Затем все пере- мешивают в одной мешалке в течение5-7 мин. После этого при В/Т = 0,15формуют изделия, сушат известнымспособом при Т = 80-105 С в течение48 ч и обжигают при Т = 850-900 Св течение 28-30 ч,П р и м е р 1. Перемешивают 157глины с олигофурфуроксилоксаном в количестве 0,37 от всей массы глины и407 воды в течение 3 мин. Отдельноперемешивают 857 глины со смесью607. воды с раствором 0,17...

Номер патента: 1390043

Опубликовано: 23.04.1988

Авторы: Вещев, Любартович, Оборин, Сидоров, Стусь, Шуникова

МПК: B29C 33/48, B29C 35/02

Метки: дорна, извлечения, литой, покрышки, секторного

...вертикальные стержни 11 смонтированы с возможностью радиального перемещения. Для 5этого захваты 8 с шестернями 9 и зубчатые передачи 14 смонтированы наплите 7 с помощью пластин 15, перемещаемых в пазах 16 плиты 7.Для радиального перемещения стерж ней 11 в плите 7 имеются пазы 17.Жесткая Фиксация стержней 11 осуществляется с помощью крепежных деталей 18,Устройство работает следующим образом.На стол 1 помещается литая покрышка 19 с секторным дорном 20 так,что посадочные гнезда секторного дорна находятся под концами захватов 8. Покрышка 19 Фиксируется средством 2, Гидроподъемником 6 опускается платформа 3 с приспособлением 4 до жесткого сцепления захватов 8 с секторами дорна 20.С помощью силового цилиндра 5 поднимается основание 10 со...

Номер патента: 1389781

Опубликовано: 23.04.1988

Авторы: Белов, Зиновьев, Московец, Сидоров, Шугайлов

МПК: A61N 1/34

Метки: обезболивания, области, операциях, рефлекторного, челюстно-лицевой

...появились при исходном значении длительности импульсов 15 мкс и токе 17 - 18 мА, При дальнейшем увеличении тока до 28 - 30 мА интенсивность ощущений нарастала. При токе 40 - 42 мА возникли неприятные болевые ощущения, пришлось прекратить дальнейшее увеличение интенсивности раздражения и вернуться к величине тока 37 мА. Длительность импульсов не изменяли и она составляла 15 мкс.Уже через 10 мин пациентка ощутила заметное уменьшение боли и при дальнейшем обезболивании через 40 мин боли практически прекратились. Для закрепления эффекта обезболивания было проведено еще четыре сеанса.Предлагаемый способ прост и доступен в применении, позволят проводить рефлекторное обезболивание без применения фармакологических средств.На...
