Шостак

Номер патента: 1201266

Опубликовано: 30.12.1985

Авторы: Дибров, Молчанов, Торгашев, Удачкин, Шостак, Шпирько

МПК: C04B 28/24

Метки: вяжущее

...А 1 ОЭ 3,6-3,9; МО 3,6-3,8; МпО 17,4-18,4; ГеО 0,13-0,15; Т 10 0,002-0,005; С 0,17-0,2;8 0,25-0,27; Р остальное.Модуль основности Мр = 2,02.Высокодисперсный шлак ферросили-ция Мимеет удельную поверхность 25000-34000 см /г и следующий химический состав:Я О 80-90; А 1 Оз О, 1-0, 3; ГеОй 0,3-8; ТО 0,05-0,08; СаО 0,3-2; МО 2-3; 50 0,3-0,4; МаО 0,4-0,7; К 20 остальное,Вяжущее готовят смешением шлаков с жидким стеклом в растворомешалке с последующим разливом в форГотовят образцы-кубики размером2 х 2 х 2 см, которые выдерживают 1 сут 01266 2в формах, а затем 2 сут без форм при20+2 С и относительной влажности,Воздуха не более 60%. После этОгообразцы подвергают сушке по следующему режиму: повышение температуры.до 2005 С, со скоростью 50 С...

Номер патента: 1196853

Опубликовано: 07.12.1985

Авторы: Нозик, Шостак

МПК: G06F 7/52

Метки: величины, вычисления, обратной

...состоящую из десяти умножителей 1-10 и десяти сумматоров11-20, вычитатель 21, преобразователь 22 избыточного кода в двоичный, четыре преобразователя 23-26двоичного кода в обратный, вход 27кодазначения числа "2" устройства,вход 28 операнда устройства, выход 29результата устройства.Алгоритм вычисления обратной величины заключается в следующем.Пусть исходный операнд А=О,а агааа а - нормализованная двоичная5 6дробь, а значение его обратной величины представляется в виде 10 А - КР й Кг Р 5 Р 5 ь где д я избыточная цифра обратной величины Я(0145),Из условия АфЯ = 1 находятся выражения для определения значений избыточных цифр обратной величины, Для этого необходимо приравнять значения сумм соответствующих разрядных произведений...

Номер патента: 1196111

Опубликовано: 07.12.1985

Авторы: Еременко, Кленин, Клименко, Неделько, Тарпиньян, Шостак

МПК: B22D 5/04

Метки: охлаждения, погрузки, чушек

...ребро 12 является дном, п ревыш ает объем холодильной камеры при положениях, когда дном является наружная обечайка 6 или внутренняя обечайка 7, то уровень воды в этот момент снижается в сравнении с уровнем в первоначальный период охлаждения чушки, Когда чушка займет положение 33, уровень воды в холодильной камере начнет пополняться за счет воды, которая находится до этого времени в гидроаккумулирующей емкости 17. Часть воды идет на заполнение емкости 20 через перепускное отверстие 27, кроме того, часть воды идет взамен выпаренной в процессе охлаждения чушек.При дальнейшем вращении барабана 1 чушка переходит в положение 34, характеризующееся тем, что охлаждающая вода уже стекла вниз, а чушка еще не скользит вниз, так как угол...

Номер патента: 1193667

Опубликовано: 23.11.1985

Авторы: Лопато, Шостак

МПК: G06F 7/52

Метки: разрядных, умножения, чисел

...- повышениебыстродействия устройства,На чертеже изображена структурная схема предлагаемого устройствадля умноженияЬ-разряднык чисел( для случая ь= 4).Устройство содержит регистр 1множимого, регистр 2 множителя,накапливающий сумматор 3 (выполненныйв виде сумматора с запоминаниемпереносов ), комбинационный сумматор4, группу элементов ИЛИ 5, матрицуэлементов И 6, группу элементов И 7группу элементов 8 задержки, .элементИЛИ 9, вход 10 начала операции,выход 11 конца операции,Устройство работает следующимобразом.Пусть требуется умножить и-разрядное множимое Х на и-разрядныймножитель 7 = 747 5 УУ= 1010. В исходном состояний в регистре 1 множимого хранится двоичный код числаХ без знака, в регистре 2 множителя - двоичный код числа У без...

Номер патента: 1190021

Опубликовано: 07.11.1985

Авторы: Распопов, Шойхетман, Шостак, Эренбург

МПК: E21C 25/66

Метки: выемочной, гибкой, магистрали, подборщик

...на подвесном устройстве устанавливается неподвижная каретка 2, на которой смонтирован угловой5 блок 3. Каретка стопорится к аркам металлокрепления при помощи якорного устройства 4, фиксирующего ее положение относительно устья лавы при работе. Аналогично стопорится привод 5. Канат 6 привода соединен с компенсатором-балансиром 7, представляющим собой блок шкивов 8 и 9 разного диаметра, соединенных жестко между собой и установленных на общей оси 10 тележки 11. Шкив,8 меньшего диаметра в свою очередь соединен тросом 12 с подвижным блоком 13 магистрали 14 энергоснабжения (воздушная магистраль или электрический кабель), а шкив 9 большего диаметра - тросом 15 с подвижным блоком 16 магистрали 17 орошения.Магистрали 14 и 17 энергоснабжения...

Номер патента: 1180881

Опубликовано: 23.09.1985

Авторы: Лопато, Шостак

МПК: G06F 7/52

Метки: умножения

...3 произведе ния и входом первого двоичного сумматора 5, первый выход первого преобразователя 6 двоичного кода в десятичный соединен с входом второй тетрады регистра 3 произведения, 55 выходы младшей и старшей тетрад третьего блока 4 умножения третьей строки матрицы соединены соответстванно с входом четвертого двоичного сумматора 5 и входом четвертой тетрады десятичного сумматора 7, выходы разрядов с первого по четвертый десятичного сумматора 7 соединены с входами тетрад соответственно с треть. ей по шестую регистра 3 произведения,В устройстве блоки 4 умноженияматрицы, двоичные сумматоры 5, преобразователи 6 двоичного кода в десятичный и десятичный сумматор 7 являются комбинационными схемами.Блок 4 умножения матрицы предназначен для...

Номер патента: 1160070

Опубликовано: 07.06.1985

Авторы: Гершаник, Захаров, Кирчев, Кисаров, Кисетов, Куклин, Шостак

МПК: F01K 23/00

Метки: пропульсивная, судовая

...пополнения запасов пускового воздуха электрокомпрессором расходуется электрическая энергия, вырабатываемая на судне. Кроме того, в известной установке с прямой передачей мощности (на винт) наименьшая частота вращейия гребного винта ограничена минимальной , устойчивой скоростью вращения главного двигателя, что затрудняет управляемость судна на малых ходах (при швартовке, движении во льдах, узкостях, маневрировании на стесненной акватории порта и т. п,).Цель изобретения - повышение надежности и маневренностиустановки.Поставленная цель достигается тем, чтов судовой пропульсивной установке, содержащей главный двигатель, выхлопной тракт которого сообщен с утилизационным котлом, подключенную к последнему паровую поршневую машину,...

Номер патента: 1157542

Опубликовано: 23.05.1985

Автор: Шостак

МПК: G06F 7/52

Метки: умножения

...образуется восемь частичных произведений,которые далее поступают на входыблока 6 двоичного суммирования всоответствии со значениями весових разрядов. 50 Блок 6 двоичного суммирования предназначен для параллельного,по возможности, суммирования частичных произведений, сформированных в блоке 5 и поступающих на входы блока 6 в соответствии со значениями Весов их разрядов. На выходах 17, - .172 блока 6 формируется 2 тетрад 542двоичной суммы в однорядном коде, а на выходы 16-16,из блока 6 поступают тетрадные переносы. Например, на выход 16 подаются только.все те переносы, которые образуют"я в первой наименее .".начимой тетраде блока 6 при суммировании в нем частичных произведений и которые долины поступить и поступают в его соседнюю более...

Номер патента: 1156057

Опубликовано: 15.05.1985

Авторы: Комлев, Маштак, Орлов, Шостак

МПК: G06F 5/00, H03M 7/00

Метки: двоичного, значного, значный, кода

...с входом элемента ИЛИ 13 и через элемент ИЛИ 14 - с нулевым входом триггера блокировки 15, Выходы цешифратора 5 соединены через элементы ИЛИ 16 группы с элементами И 17 группы по следующему правилу: вход 18-го элемента И 17 группы соеди 30 нен через 1 -й элемент ИЛИ 16 группы со всеми выходами дешифратора 5, кроме первых ( -1) выходов, Вход 18 последнего элемента И 17 группы (верхнего по чертежу) соединен непосредственно с последним выходом цешифратора 5.Выходы дешифратора 6 соединены через элементы ИЛИ 19 группы с входами элементов И 20 группы по следующему правилу: вход 2 1 элемента И 20 группы соединен через-й элемент ИЛИ 19 группы со всеми выходами деаифратора 6, кроме первых (1-1) выходов, а вход 21 последнего элемента И 20 группы...

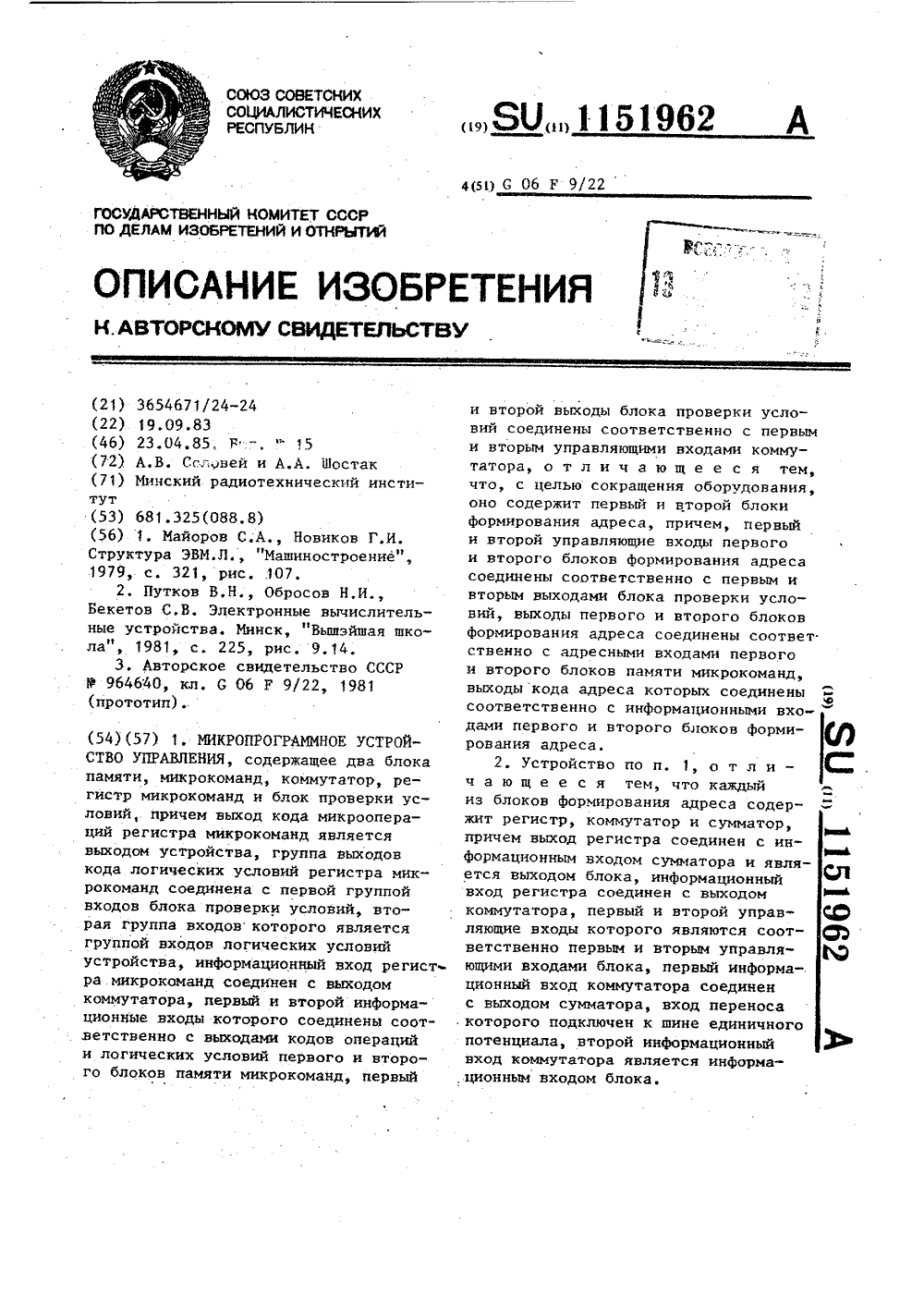

Номер патента: 1151962

Опубликовано: 23.04.1985

Авторы: Соловей, Шостак

МПК: G06F 9/22

Метки: микропрограммное

...управляющими входами блока, первый информационный вход коммутатора соединен с выходом сумматора, вход переноса которого подключен к шине единичного потенциала, второй информационный вход коммутатора является информационным входом блока.На фиг. 1 приведена структурная схема предлагаемого микропрограммного устройства управления; на фиг,2 функциональная схема блока проверки условий; на Фиг, 3 - функциональная схема блока формирования адреса; на фиг. 4 и 5 - соответственно граф-схема микропрограммы и принцип ее размещения в блоках памяти предлагаемого устройства; на фиг, 6 принцип размещения в блокахпамяти предлагаемого устройства микропро. - граммы, приведенной в описании известного устройства 3 ; на фиг 7 размещение этой микропрограммы в...

Номер патента: 1142281

Опубликовано: 28.02.1985

Авторы: Дроздов, Козел, Лахтанов, Шостак

МПК: B27B 33/02

Метки: торцово-коническая, фреза

...группы, кроме последних, имеют отрицательные передние углы. Кроме того, зубья пилы в каждой группе, кроме последних, отогнуты в сторону большего диаметра фрезы.На фиг. 1 показана предлагаемая фреза, главный вид; на фиг. 2 - то же, вид слева, совмещенный с частью разреза; на фиг. 3 - узел 1 на фиг, 1; на фиг. 4 - схема образования стружек,Фреза состоит из корпуса 1, выполненного в виде, например, усеченного конуса. В корпусе 1 устанавливают режущие ножи 2, например, в сквозных пазах 3, выполненных параллельно образующей конической поверхности корпуса 1. Режущие ножи 2 крепятся на корпусе 1, например, посредством болтов 4 и прижимных планок 5 с резьбовыми отверстиями. На верхнем основании 6 корпуса 1 с помощью винтов 7 установлен...

Номер патента: 1140113

Опубликовано: 15.02.1985

Авторы: Велюго, Лопато, Шостак, Шумейко

МПК: G06F 7/38

Метки: данных, сдвига

...группу элементов ИСКЛЮЧАЮЩЕЕ ИЛИ и элемент И, причем первые входы и выходы элементов ИСКЛЮЧАКЩЕЕ ИЛИ группы являются.соответственно информационным входом и выходом узла инвертирования, первыйи второй управляющие входы которогосоединены с первым и вторым входами 4 Оэлемента И, выход которого соединенс.вторыми входами элементов ИСКЛЮЧАЮЩЕЕ ИЛИ группы,На фиг.1 приведена структурная схема устройства для сдвига данных; 45 на фиг.2 - функциональная схема узла инвертирования; на фиг.3 - функциональная схема первого коммутатора.Устройство для сдвига данных содержит сдвигатель 1, узел 2 инверти рования, дешифратор 3 нуля, первый шифратор 4, первый коммутатор 5, второй шифратор 6, второй коммутатор 7, элемент 8 сравнения, вход 9 типа нормализации,...

Номер патента: 1137463

Опубликовано: 30.01.1985

Авторы: Лопато, Шостак

МПК: G06F 7/52

Метки: умножения

...разрядных переносов и с возможностью.45 их сквозной передачи на последнем щаге умножения путем подачи соответствующего сигнала на его управляющий вход. Блок 1 выделения младшего разряда предназначен для последовательного выделения единиц о -разрядного двоичного кода множителя, начиная с его младших разрядов, хранимого в регистре 2 множителя. Он содер жит (фиг.2) 0 элементов И 15 н функционирует в,соответствии со следующими логическими выражениями 55 го регистра 4, информационный.вход седьмого разряда которого подключен к выходу четвертого элемента И 8 четвертой строки матрицы 7,выходы разрядов второго буферногорегистра 4 подключены к входам соот-.ветствующих разрядов накапливающегосумматора, прямые и инверсные выходы разрядов регистра...

Номер патента: 1129608

Опубликовано: 15.12.1984

Авторы: Лопато, Шостак

МПК: G06F 7/552

Метки: извлечения, квадратного, корня

...третьего, шестого, седьмого элементов И, первый, второй, третий, четвертый входы второго элемента ИЛИ соединены соответственно с выходами третьего, второго, седьмого,пятого элементов И, первый, второй, третий, четвертый входы третьего элемента ИЛИ соединены соответственно с выходами пятого, шестого, четвертого, седьмого элементов И, вторая группа выходов блока формиро", вания цифр является выходами элементов ИЛИ с первого по третий.На фиг. 1 изображена структурная схема предлагаемого устройства (рассматривается случай, когда число одновременно формируемых в цикле двоичных цифр результата равно трем); на фиг.2 и 3 - функциональные схемы двух узлов элементов ИЛИ на фиг.4 - один из воз29608 тельного процесса определения трехдвоичных цифр...

Номер патента: 1125337

Опубликовано: 23.11.1984

Авторы: Васильев, Ищук, Латман, Литвиненко, Шостак

МПК: E02F 3/88

Метки: землесосный, снаряд

...известного устройства является интенсивный износ узлов крепленияподъемной рамы к понтону,Цель изобретения - повышение надежности устройства.Поставленная цель достигается тем,что в землесосном снаряде, включающемпонтон и подъемную раму с цапфами, шарнирно закрепленными в опорах понтона,цапфы подъемной рамы установлены с возможностью продольного перемещения в опорах, каждая из которых выполнена в видепластины с продольным относительно поверхности понтона вырезом, а подъемнаярама снабжена буферными накладками,установленными на ней со стороны стенокпонтона.На фиг. 1 изображен землесосный снаряд; на фиг. 2 - то же, вид сверху; нафиг. 3 - подъемная рама в положении перекоса. 25337Землесосный снаряд включает понтон1 и подъемную раму 2 со...

Номер патента: 1119006

Опубликовано: 15.10.1984

Авторы: Лопато, Шостак

МПК: G06F 7/52

Метки: деления, чисел

...5,вычитателя 8, сумматора 6, вычитателя 9, сумматора 7 и вычитателя 10подключены к информационным входамузла 12 образования частного, пер"вая группа выходов которого подключена к управляющим входам коммутатора 11, а вторая группа выходов подключена к входам трех младших разрядов регистра 3, частного, входыприема информации регистров 1 и 2делимого и делителя и вход приема и сдвига информации регистра 3частного соединены с управляющимвходом 13 устройства.Узел 12 образования частногосодержит (фиг. 2) семь элементовнеравнозначности 23, восемь элементов И 24 и два элемента ИЛИ 25.Один разряд коммутатора 11 содержит (фиг. 3) четыре элемента И26 и один элемент ИЛИ 27,В устройстве регистры 1-3 могутбыть построены на двухтактных синхронных...

Номер патента: 1116427

Опубликовано: 30.09.1984

Авторы: Лопато, Шостак

МПК: G06F 7/52

Метки: множительное

...блока 4, коммутаторов 8 и сумматора 9 соединены с входом 10 режима работы устройства. Регистры 1 и 2 множимого Х и множителя У предназначены для хранения я -разрядных десятич. ных и п -разрядных двоичных сомно-. жителей (предполагается, что г 1=-4 е). В регистр 3 результата записывается 2 м-разрядное десятичное или же 2 иразрядное двоичное произведение. Эти регистры могут быть построены, например, на двухтактньв синхронных Э-триггерах (цепи синхронизации на чертеже не показаны).В блоке 4 кратных Формируются двухкратное 2 х, четырехкратное 4 х и восьмикратное 8 х множимые. Получение этих кратных в двоичной системе счисления не вызывает никакого труда и все они могут быть образованы простым сдвигом информации соответственно на один, два...

Номер патента: 1111153

Опубликовано: 30.08.1984

Авторы: Лопато, Шостак

МПК: G06F 7/52

Метки: разрядных, умножения, чисел

...для случая и =6; на фиг. 2 - функциональная схема . блока выделения младшего значащего разряда; на фиг. 3 - функциональная 20 схема коммутатора.УстройстВо содержит 6-разрядный регистр 1 множимого, 6-разрядный регистр 2 множителя, 8-разрядный регистр 3 утроенного множимого, 25 12-разрядный накапливающий сумматор 4, первую группу 5 из восьми элементов ИЛИ 6, вторую группу 7 из трех элементов ИЛИ 8-8 , группу 9 из восьми коммутаторов 1 О, матрицу 11 ЗО из 24 элементов И 12, группу 3 из трех дешифраторов 4, - 14, первую 3-разрядную группу 15 элементов И, вторую 3-разрядную группу 6 элементов И, первый элемент ИЛИ 17, второй элемент ИЛИ 18, элемент ИЛИ-НЕ 19, блок 20 выделения младшего значащего разряда, выход 21 индикации окон.чания...

Номер патента: 1107124

Опубликовано: 07.08.1984

Авторы: Орлов, Шостак

МПК: G06F 9/46

Метки: выделения, двоичного, единиц, кода, последовательного, разрядного

...устройства является наличие значительного числа элементов.Цель изобретения - упрощение устройства.Поставленная цель достигается тем, что устройство для последовательного выделения единиц из о -разрядного двоичного кода, содержащее Ь-разрядный регистр, группу из элементов И, первые входы которых соединены с тактовым входом устройства, а выходы - с первыми входами соответствующих разрядов регистра, дополнительно содержит вторую группу из (ь) элементов И, группу иэ Ь "2) элементов ИЕ и группу из (ь) элементов ИЛИ, причем прямой выход каждого 1 -го разряда ре- гистра (где 1:= 1, ь -1) соединен с соответствующим входом каждого -го элемента ИЛИ группы (где1,1 ), а прямой выход о -го разряда регистра соединен с вторым входом ь -го...

Номер патента: 1101343

Опубликовано: 07.07.1984

Авторы: Дроздов, Козел, Лахтанов, Шостак

МПК: B27B 29/08

Метки: бревен, деревообрабатывающий, конвейер, подачи, станок

...тяговых контура 1 и 2,например цепных, (являющихся приводными звеньями) с каретками 3 и 4 в15направляющей 5. Имеется, например,0-образный лоток 6 и механизм 7 ориентации. Каретки 3 и 4 снабжены зажимными упорами 8 и 9, каждый изкоторых выполнен двухсторонним с попутными 10 и встречными 1 1 рабочимисторонами и поочередно закреплены натяговых контурах, причем шаг кареток3 и 4 на каждом из контуров 1 и 2больше наибольшей длины перерабатыва емых бревен. Привод контуров 1 и 2осуществляется от реверсивных двухскоростных электроприводов 12 и 13(мощность каждого из них соответствует расчетной мощности на подачу) по п,средством приводных элементов, например звездочек 14 и 15.По первому варианту замыкающееустройство (не показано) выполнено...

Номер патента: 1087982

Опубликовано: 23.04.1984

Авторы: Волков, Орлов, Шостак

МПК: G06F 5/02

Метки: двоичного, значного, значный, код, кода

...вход подготовки которого соединен с входомустановки сдвигающего регистра, вторыми входами первого и четвертогоэлементов ИЛИ и входом сброса пер вого счетчика, счетный вход второгосчетчика соединен с выходом второгоэлемента И, второй вход которогосоединен с единичным выходом триггера подготовки, выход первого эле мента ИЛИ соединен с нулевым входом первого триггера блокировки, еди -ничный вход которого соединен с входом разрешения записи преобразователя вход разрешения считывания которого соединен с первым входом четвертого элемента И, второй вход которого соединен с нулевым выходомвторого триггера блокировки, 1-ыевыходы первого и второго дешифрато Ров (1=1-И, где Н - максимальнаязначность входного и выходного кодов) соединены с...

Номер патента: 1077827

Опубликовано: 07.03.1984

Авторы: Кушников, Попова, Шостак, Щекотуров

МПК: B65G 17/06

Метки: конвейер, пластинчатый

...12 дуги которого при огибании звездочек 1 и 2 концентричны делительной окружности 13 звездочек 1 и 2. Это условие необходимо для того, чтобы зазор с (фиг, 3 )между поверхност пластин 10 и перегрузочным лотком 6 не изменялся. Для соблюдения этого условия радиус Р внешней дуги 11 (фиг. 5) равен сумме трех величин: радиуса делительной окружности 13 Р, высоты кронштейна 9 от делител нойокружности 13 до внутренней дуги 12 б и толщины пластины 10 еВо-вторых, поперечное сечение пластины 10 фиг. 5 ) смещено относительно оси симметрии 14 соответствующего звена 7 на некоторый угол с по образующим его дугам 11 и 12 настолько, что возможно перекрытие соседних пластин 10 друг другом на горизонтальном участке конвейера, поэтому .появляется...

Номер патента: 1073172

Опубликовано: 15.02.1984

Авторы: Дроздов, Козел, Лахтанов, Шостак

МПК: B65G 47/28

Метки: бревен, разворота

...от рабочих органов поперечного конвейера неподвижного упора. Кроме того, неподвижный упор выполнен с наклонной поверхностью, имеющей уклон к загрузочному конвейеру.Неподвижный упор смонтирован над лотком посредством П-образной рамы, установленной на основании,5 10 15 20 25 30 35 При этом рабочие органы кинечатнчески связаны между собой, а один из них соединен с приводом.На фиг.изображено устройство, план; на фиг. 2 - разрез А-Л на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2.Устройство состоит из установленного за загрузочным конвейером 1 поперечного конвейера 2, лотка 3, смонтированного над выносным конвейером 4, и приспособления задержки конца бревна в виде неподвижного упора 5.Загрузочный конвейер 1 может быть поперечным и продольным. В...

Номер патента: 1070613

Опубликовано: 30.01.1984

Авторы: Клычков, Лукьянченко, Попова, Рыбакин, Теплицкий, Шостак, Яковлев

МПК: H01F 1/33

Метки: железного, магнитодиэлектрик, основе, порошка

...о) ) О г и ч ность ИЗ - 3- ЦгтОСТТОтНОЙ ЭЕСТтОСТИИ)и более бли:ак к предлагс.мому 7,1 магнцтодиэлектрик ца основе желез- НОГО НОРО:е.со)Р)к 3 5 Й с 5 эУ- ющее - э:Оксид:уэ смолу и (1)у)о)о-. ОТО 11 МИ МОНОЕ)Отьтг)73 Е,П ЕКСМЕТИЛСЕДИМИН И ПЛт)СТИО КсГОР эФ)О(т).гагевуэ кислоту при следую)ЕМ СООТНЕС)гнИ КОМПОНЕНТОВ р В.С, т)т(С)3;) 13 ый ПОРОС)1( .) С 3 - -.0011 гдос.тат:(ом;).1 О О)апи "о - дИЭЛЕ(Три ца 513 С)ТС. .:13) . (;Н Мт 3;т т - 3 н 5 и )От 1 астсс тт с,т,., .13: )ця т 5 то уху 1)ет эс 5:тс,Г)11)тт .) И ак 1 л достижения поставленной цели магнитодиэлектрик на основе железного порошка, включающий связуюцее, содержит в качестве связуюцегодиметилполиорганосилоксан и дополпительцо содержит тальк молотый,слюду мо 1 отую и белую сажу...

Номер патента: 1056183

Опубликовано: 23.11.1983

Авторы: Лопато, Шостак

МПК: G06F 7/52

Метки: деления, чисел

...трем); на фиг. 2 - функциональная схема узла образования цифр частного; на фиг. 3 - Функциональная схема 1-го разряда первого коммутатора.устройство для деления чисел фиг. 1 содержит сумматоры 1-7, регистры 8 и 9 делимого и делителя соответственно, регистр 10 частного с цепью однотактного сдвига информации на три двоичных разряда в направлении старших разрядов, коммутатор 11, коммутатор 12, узел 13 образования в одном цикле работы устройства трех двоичных цифр частного, вход 14 устройства (на этот вход поступают синхроимпульсы, управляющие приемом информации в регистры 8-10, а также ее сдвигом в регистре 10 частного), вход 15 знака делимого на этот вход постоянно подается значение знакового разрядаделимого). Выход регистра 8...

Номер патента: 1053104

Опубликовано: 07.11.1983

Авторы: Лопато, Шостак

МПК: G06F 7/52

Метки: множительное

...разрядность буферного регистра б. Она должна определяться приусловии; что устройстно обрабатываетдвоичные операнды, так как при умножении десятичных чисел разрядностьбуферного регистра может быть и меньшей. В верхнем узле 7 тетрадного умножения, расположенном на второй весовой позиции, в течение первых трехтактов работы устройства формируютсяследующие максимально возможные значения тетрадных произведений 1111,1111 и 1111 (сугма этих произведенийравна 101101), в то время, как в нижнем узле 4 образуются произведения1111, 1110 и 1100 (их сумма равна 10101001), Здесь не учитывались тетрадные произведения, которые формируются в последнем (четвертом) тактеработы устройства, так как в этомтакте в буферный регистр б не производится...

Номер патента: 1049548

Опубликовано: 23.10.1983

Авторы: Антонов, Борисов, Мельник, Плискановский, Тарасов, Шостак

МПК: C21B 7/20

Метки: доменной, загрузочное, печи

...делителя 5, Пре.дусмотрен электродвигатель для пере"мещения подвижной части делителя вгоризонтальной площади. Под газовым клапаном расположена стационарнаячасть делителя 6, которая можетбыть выполнена качающейся (разрезА-А на фиг.1), Стационарная частьделителя находится в газовом затворе 7, давление газа в котором обеспечивается наполнительными или атмосферными клапанами (не показаны).Ниже стационарной части делителярасположена неподвижная 8 и подвижО ная 9 дозирующие воронки. Подвижнаяворонка на 100-200 мм не доходитдо верхнего конуса 10, закрывающегочашу 11. Опускание и закрытие конусапроизводится при помощи штанги 12 и(5 балансиров (не показаны). Нижний конус 13 закрывает чашу 14 с помощьюспециальных косынок 15 и крепитсяк штанге...

Номер патента: 1038937

Опубликовано: 30.08.1983

Авторы: Лопато, Шостак

МПК: G06F 7/52

Метки: умножения

...3 первой группы и и буферных регистров 4 второй группы, вход 5 множителя устройства, вход 6 коррекции устройства и выход 7 устройства. Первый вход -го блока выцисления разрядных значений произведения :,= 1,2, ,и ) соединен с выходом 8 -го разряда регистра 1 множимого, второй вход - с входом 5 множителя устрой" ства, третий вход - с выходом -го буферного регистра 3 первой группы, четвертый вяод - с выходом 1-го буферного регистра 4 второй группы и пятый вход соединен с выходом 9 младшего разряда (1+1)-го блока 2 вычисления разрядных значений произведения. Первый 10 и второй 11 выходы -го блока 2 вычисления разрядных значений произве дения соединены с входами 1-ых буферных регистров 3 и 4 первой и второй групп соответственно. Пятый вход...

Номер патента: 1038936

Опубликовано: 30.08.1983

Авторы: Лопато, Шостак

МПК: G06F 7/52

Метки: умножения

...регистр 1 6 проиэводится с разрешения сигнала на входе11 устройства только в режиме умножениячисел в дополнительном коде. Когда жеустройством производится умножение чисел в беззнаковой форме, т.е. без учетазнаков, го запись информации в буферный регистр блокируется. Буферныйрегистр выполняет в блоке 5 роль однотакгной задержки ийформации и поэтомув тех случаях, когда не требуется такаязадержка, он должен быть заменен специальной комбинационной схемой выборки.Итак, с помощью блока 5 формируетсяв каждом такте работы устройства 3 с двоичных цифр коррекции (если в устройствеосуществляется умножение чисел в дополнительном коде) .Ж тройство для умножения чисел работает следующим образом.Работу устройства для умножения чиселрассмотрим...

Номер патента: 1035601

Опубликовано: 15.08.1983

Авторы: Лопато, Шостак

МПК: G06F 7/52

Метки: умножения

...10, Блок 5 преобразования множителяв дополнительный код осуществляетпоследовательное Формирование дополнительного кода множителя, начинаяс младших разрядов, и содержит 15( Фиг.2 ) К-разрядный двоичный комбинационный счетчик 14, К-разрядныйрегистр 15 и триггер 16, причем выход триггера 16 подключен к счетномувходу счетчика 14, информационный вы 26ход которого подключен к информационному входу регистра. 15, выходкоторого является и выходом блока 5,информационный вход блока 5, являющийся входом 6 множителя устройства, Зсоединен с информационным входомсчетчика 14, выход переполнения которого соединен с информационным входомтриггера 16,установочный вход которого соединен с установочным входом 30регистра 15 и вторым управляющимвходом блока...
